BIM案例分析。

BIM（Building Information Modeling）是一种基于建筑信息模型的数字化技术，它在建筑设计、施工和运营管理中发挥着重要作用。下面我们将通过一个实际案例来分析BIM在建筑行业中的应用。

某大型建筑项目采用BIM技术进行设计和施工，通过BIM软件将建筑模型、结构模型、设备模型和管线模型等各个专业的信息整合在一起，实现了全过程的数字化管理。在设计阶段，BIM技术可以帮助设计师快速建立建筑模型，并通过模型检查功能发现和解决设计中的冲突问题，提高了设计效率和质量。在施工阶段，施工方可以利用BIM模型进行施工工艺的优化和协调，提前发现施工中可能出现的问题，减少了施工过程中的变更和调整，提高了施工效率和安全性。在运营管理阶段，业主可以通过BIM模型获取建筑设备的信息和运行状态，实现对建筑设施的智能化管理和维护。

通过BIM技术的应用，该建筑项目取得了以下几点显著成效：

1. 提高了设计效率和质量，BIM技术帮助设计团队快速建立了建筑模型，并通过模型检查功能发现和解决了设计中的冲突问题，大大提高了设计效率和质量。

2. 优化了施工工艺和协调，施工方利用BIM模型进行施工工艺的优化和协调，提前发现施工中可能出现的问题，减少了施工过程中的变更和调整，大大提高了施工效率和安全性。

3. 实现了智能化运营管理，业主可以通过BIM模型获取建筑设备的信息和运行状态，实现对建筑设施的智能化管理和维护，提高了建筑设施的运营效率和可靠性。 综上所述，BIM技术在建筑行业中的应用带来了显著的效益，不仅提高了设计效率和质量，优化了施工工艺和协调，还实现了建筑设施的智能化运营管理。随着BIM技术的不断发展和完善，相信它将在建筑行业中发挥越来越重要的作用，推动建筑行业向数字化、智能化方向迈进。

合集下载

BIM案例分析问答题

BIM案例分析问答题

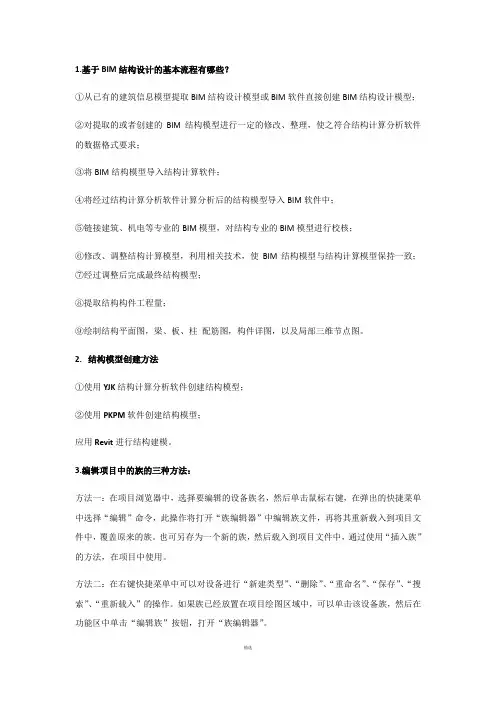

1.基于BIM结构设计的基本流程有哪些？

①从已有的建筑信息模型提取BIM结构设计模型或BIM软件直接创建BIM结构设计模型；

②对提取的或者创建的BIM结构模型进行一定的修改、整理，使之符合结构计算分析软件的数据格式要求；

③将BIM结构模型导入结构计算软件；

④将经过结构计算分析软件计算分析后的结构模型导入BIM软件中；

⑤链接建筑、机电等专业的BIM模型，对结构专业的BIM模型进行校核；

⑥修改、调整结构计算模型，利用相关技术，使BIM结构模型与结构计算模型保持一致；⑦经过调整后完成最终结构模型；

⑧提取结构构件工程量；

⑨绘制结构平面图，梁、板、柱 配筋图，构件详图，以及局部三维节点图。

2. 结构模型创建方法

①使用YJK结构计算分析软件创建结构模型；

②使用PKPM软件创建结构模型；

应用Revit进行结构建模。

3.编辑项目中的族的三种方法：

方法一：在项目浏览器中，选择要编辑的设备族名，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑”命令，此操作将打开“族编辑器”中编辑族文件，再将其重新载入到项目文件中，覆盖原来的族。也可另存为一个新的族，然后载入到项目文件中，通过使用“插入族”的方法，在项目中使用。

方法二：在右键快捷菜单中可以对设备进行“新建类型”、“删除”、“重命名”、“保存”、“搜索”、“重新载入”的操作。如果族已经放置在项目绘图区域中，可以单击该设备族，然后在功能区中单击“编辑族”按钮，打开“族编辑器”。 方法三：同样对于已防止在绘图区域中的设备族，用鼠标右键单击该设备族，在弹出的跨界菜单中选择“编辑族”命令，也可以打开“族编辑器”。

4. 碰撞检查中通过“类别来自”选型可设置不同碰撞检查类别，请问有哪几种检查类别。

碰撞检查分为两类，即项目内图元之间碰撞检查及项目图元与项目链接模型之间碰撞检查。

5.协同绘图的方式主要有哪几种？并指出各协同绘图的使用条件、工作流程？

BIM案例分析十套习题

BIM案例分析十套习题

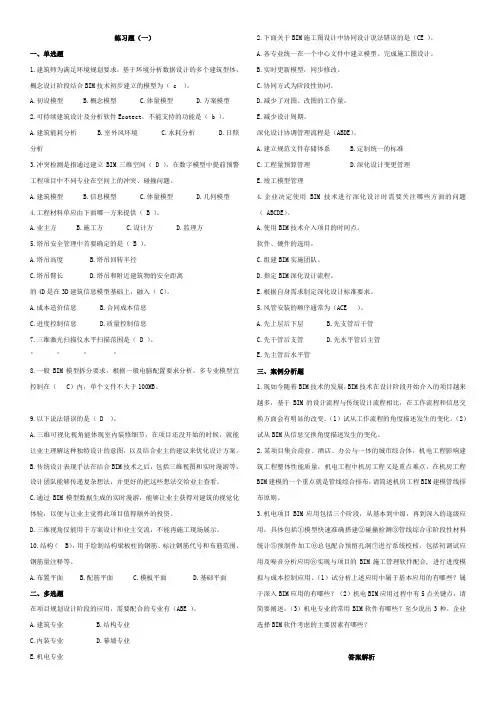

练习题（一）

一、单选题

1.建筑师为满足环境规划要求，基于环境分析数据设计的多个建筑型体，概念设计阶段结合BIM技术初步建立的模型为（ c ）。

A.初设模型 B.概念模型 C.体量模型 D.方案模型

2.可持续建筑设计及分析软件Ecotect，不能支持的功能是（ b ）。

A.建筑能耗分析 B.室外风环境 C.水耗分析 D.日照分析

3.冲突检测是指通过建立BIM三维空间（ D ），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

A.建筑模型 B.信息模型 C.体量模型 D.几何模型

4.工程材料单应由下面哪一方来提供（ B ）。

A.业主方 B.施工方 C.设计方 D.监理方

5.塔吊安全管理中首要确定的是（ B ）。

A.塔吊高度 B.塔吊回转半径

C.塔吊臂长 D.塔吊和附近建筑物的安全距离

的4D是在3D建筑信息模型基础上，融入（ C）。

A.成本造价信息 B.合同成本信息

C.进度控制信息 D.质量控制信息

7.三维激光扫描仪水平扫描范围是（ D ）。

° ° ° °

8.一般BIM模型拆分要求，根据一般电脑配置要求分析，多专业模型宜控制在（ C）内，单个文件不大于100MB。

9.以下说法错误的是（ D ）。

A.三维可视化视角能体现室内装修细节，在项目还没开始的时候，就能让业主理解这种独特设计的意图，以及结合业主的建议来优化设计方案。

B.传统设计表现手法在结合BIM技术之后，包括三维视图和实时漫游等，设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。

C.通过BIM模型数据生成的实时漫游，能够让业主获得对建筑的视觉化体验，以便与让业主觉得此项目值得额外的投资。

BIM案例分析问答题 2

BIM案例分析问答题 2

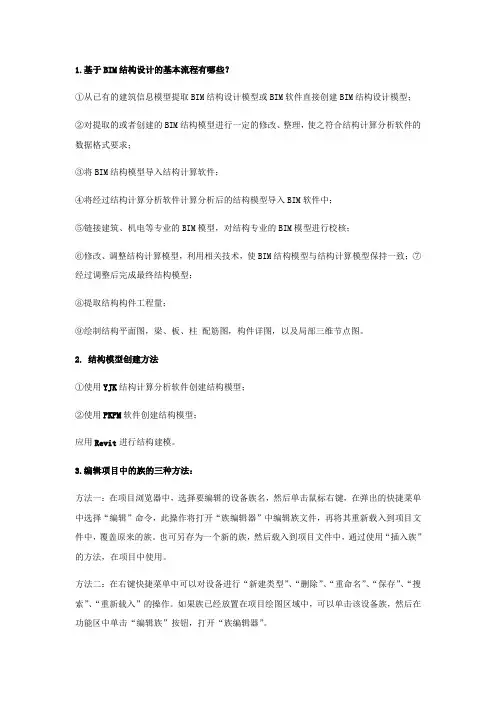

1.基于BIM结构设计的基本流程有哪些？

①从已有的建筑信息模型提取BIM结构设计模型或BIM软件直接创建BIM结构设计模型；

②对提取的或者创建的BIM结构模型进行一定的修改、整理，使之符合结构计算分析软件的数据格式要求；

③将BIM结构模型导入结构计算软件；

④将经过结构计算分析软件计算分析后的结构模型导入BIM软件中；

⑤链接建筑、机电等专业的BIM模型，对结构专业的BIM模型进行校核；

⑥修改、调整结构计算模型，利用相关技术，使BIM结构模型与结构计算模型保持一致；⑦经过调整后完成最终结构模型；

⑧提取结构构件工程量；

⑨绘制结构平面图，梁、板、柱 配筋图，构件详图，以及局部三维节点图。

2. 结构模型创建方法

①使用YJK结构计算分析软件创建结构模型；

②使用PKPM软件创建结构模型；

应用Revit进行结构建模。

3.编辑项目中的族的三种方法：

方法一：在项目浏览器中，选择要编辑的设备族名，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑”命令，此操作将打开“族编辑器”中编辑族文件，再将其重新载入到项目文件中，覆盖原来的族。也可另存为一个新的族，然后载入到项目文件中，通过使用“插入族”的方法，在项目中使用。

方法二：在右键快捷菜单中可以对设备进行“新建类型”、“删除”、“重命名”、“保存”、“搜索”、“重新载入”的操作。如果族已经放置在项目绘图区域中，可以单击该设备族，然后在功能区中单击“编辑族”按钮，打开“族编辑器”。 方法三：同样对于已防止在绘图区域中的设备族，用鼠标右键单击该设备族，在弹出的跨界菜单中选择“编辑族”命令，也可以打开“族编辑器”。

4. 碰撞检查中通过“类别来自”选型可设置不同碰撞检查类别，请问有哪几种检查类别。

碰撞检查分为两类，即项目内图元之间碰撞检查及项目图元与项目链接模型之间碰撞检查。

5.协同绘图的方式主要有哪几种？并指出各协同绘图的使用条件、工作流程？

bim技术在水利工程中的应用案例

bim技术在水利工程中的应用案例

bim技术在水利工程中的应用案例

在水利工程中，BIM技术的应用案例包括以下几个方面：

1. 设计阶段：使用BIM技术进行水利工程的设计，能够实现三维、动态和可视化的设计效果。通过BIM模型，工程师可以直观地了解整个水利工程项目的空间布局、结构组成、管线布置等各个方面，提高设计效率和精度。

2. 工程施工：在施工阶段，BIM技术可以应用于施工进度管理、资源调配、协调施工各个环节等。通过BIM模型，施工管理人员可以实时监测施工进度、分析施工过程中的协调问题，并及时做出调整，提高施工效率和质量。

3. 工程运营与维护：BIM技术可以用于水利工程的运营与维护阶段。通过BIM模型，运维人员可以实时监测水利设施的运行状态，预测设施的维护需求，并进行维修计划的制定。BIM模型还能用于设施的设备管理、资产管理和空间规划等方面，提高水利工程的管理效果。

4. 水环境模拟与分析：利用BIM技术，可以将水文、水力学和水质模型等与BIM模型进行整合，实现水利工程的水环境模拟与分析。通过模拟分析，可以对水利工程的水文水资源、水力学特性等进行深入研究，提供科学依据和技术支持。

BIM技术在水利工程中的应用能够提高工程项目的整体管理水平，提升设计和施工效率，提供决策支持和优化方案，确保水资源的合理利用和工程的正常运行。
