可编辑 钢丝绳的受力计算与选用

钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。

1．钢丝绳承载能力的计算

钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。

（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；

S--钢丝绳最大工作静拉力；

c--选择系数，mm/ ；

n--安全系数，根据工作机构的工作级别确定；

k--钢丝绳捻制折减系数；

ω--钢丝绳充满系数；

--钢丝的公称抗拉强度，N/mm2。

（2）安全系数法 F0≥Sn∑

F0=k∑S丝

式中:FO--所选钢丝绳的破断拉力，N；

S--钢丝绳最大工作静拉力；

n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；

k--钢丝绳捻制折减系数；

∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。机构工作级别 M1，M2，M3 M4 M5

M6 M7 M8

安全系数（n） 4 4.5 5 6 7 9

表6－3 工作机构用钢丝绳的安全系数

用途支承动臂起重机械自身安装缆风绳吊挂和捆绑

安全系数（n） 4 2.5 3.5 6

表6－4 其他用途钢丝绳的安全系数

注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数

2．钢丝绳的寿命

钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即： D0min≥hd

式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径， mm；

d--钢丝绳直径， mm；

h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。机构工作级别 M1,M2,M3 M4 M5 M6 M7 M8

国标钢丝绳理论重量及技术参数表

一、概述

国标钢丝绳是一种重要的起重设备，广泛应用于各个领域。钢丝绳可以用于各种吊装设备，例如桥梁起重机、港口吊装机、铁路起重机等。本文将介绍国标钢丝绳的理论重量及其他技术参数。

二、理论重量

国标钢丝绳的理论重量是指钢丝绳在规定长度情况下的重量。按照国际钢丝绳标准GB/T 20118-2006， 钢丝绳的理论重量计算公式如下：

M= p x d^2 / 4 x π x l x 10^-6

其中，M为钢丝绳的理论重量，单位为千克；p为钢丝绳的密度，单位为千克/立方米；d为钢丝绳中钢丝的直径，单位为毫米；l为钢丝绳的长度，单位为米；π为圆周率，取3.1416。

按照GB/T 20118-2006标准，常见的钢丝绳的理论重量如下表所示。

注：上表中的钢丝绳规格为常见规格，且本表中所列的数据仅供参考，实际数值因厂家不同会有些许差异。同时，在使用钢丝绳时，还需结合实际情况进行强度选择。

三、其他技术参数

1、强度等级

钢丝绳的强度等级是指钢丝绳所能承受的最大静载荷，是钢丝绳使用的最大保证载荷，单位为吨（t）。按照GB/T 20118-2006标准，钢丝绳的强度等级分为1770MPa、1960MPa、2160MPa、2260MPa和2380MPa等级。强度等级越高，意味着钢丝绳的强度越大，可承受的最大载荷也越高。

2、钢丝绳结构

钢丝绳的结构是指由许多钢丝编织而成的钢索结构。按照钢丝绳结构不同，可以分为单股钢丝绳、多股钢丝绳和绳芯钢丝绳三种类型。

（1）单股钢丝绳：由一个或多个钢丝并列组成的钢丝，称为单股钢丝绳。单股钢丝绳常用于吊装单个重量较小的物品，例如吊桶等。

（2）多股钢丝绳：由若干个单股钢丝绳捻合而成的钢丝绳，称为多股钢丝绳。钢丝绳中一般由6~19股的单股钢丝组合而成。多股钢丝绳适用于吊装较大重量的物品，例如货车、港口吊装等。

（3）绳芯钢丝绳：由若干个单股或多股钢丝绳捻合在一起，中间衬有纤维绳芯的钢丝绳，称为绳芯钢丝绳。因绳芯钢丝绳内部由纤维绳芯加强，故具有较高的强度和抗扭性，多用于大型起重设备。

钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要

求。

1．钢丝绳承载能力的计算

钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一

种。

（1）公式法（ISO推荐）： 式中:d--钢丝绳最小直径，mm；

S--钢丝绳最大工作静拉力；

c--选择系数，mm/ ；

n--安全系数，根据工作机构的工作级别确定；

k--钢丝绳捻制折减系数；

ω--钢丝绳充满系数；

--钢丝的公称抗拉强度，N/mm2。

（2）安全系数法 F0≥Sn∑

F0=k∑S丝

式中:FO--所选钢丝绳的破断拉力，N；

S--钢丝绳最大工作静拉力；

n--安全系数，根据工作机构的工作级别确定（见表6－3和表6

－4）；

k--钢丝绳捻制折减系数；

∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。 机构工作级别 M1，M2，M3 M4 M5 M6 M7 M8

安全系数（n） 4 4.5 5 6 7 9

表6－3 工作机构用钢丝绳的安全系数

用途 支承动臂 起重机械自身安装 缆风绳 吊挂和捆绑

安全系数（n） 4 2.5 3.5 6

表6－4 其他用途钢丝绳的安全系数

注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高

一级别的安全系数

2．钢丝绳的寿命

钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的

减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢

丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规

范规定的值，即： D0min≥hd

式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，

mm；

d--钢丝绳直径， mm；

h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。 机构工

作级别 M1,M2,M3 M4 M5 M6 M7 M8

卷筒h1 14 16 18 20 22.4 25

滑轮h2 16 18 20 22.4 25 28

.

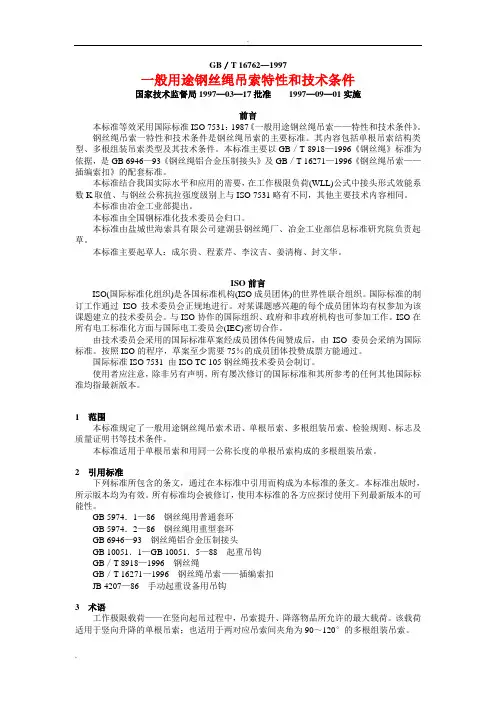

. GB／T 16762—1997

一般用途钢丝绳吊索特性和技术条件

国家技术监督局1997—03—17批准 1997—09—01实施

前言

本标准等效采用国际标准ISO 7531：1987《一般用途钢丝绳吊索——特性和技术条件》。

钢丝绳吊索一特性和技术条件是钢丝绳吊索的主要标准。其内容包括单根吊索结构类型、多根组装吊索类型及其技术条件。本标准主要以GB／T 8918—1996《钢丝绳》标准为依据，是GB 6946—93《钢丝绳铝合金压制接头》及GB／T 16271—1996《钢丝绳吊索——插编索扣》的配套标准。

本标准结合我国实际水平和应用的需要，在工作极限负荷(WLL)公式中接头形式效能系数K取值、与钢丝公称抗拉强度级别上与ISO 7531略有不同，其他主要技术内容相同。

本标准由冶金工业部提出。

本标准由全国钢标准化技术委员会归口。

本标准由盐城世海索具有限公司建湖县钢丝绳厂、冶金工业部信息标准研究院负责起草。

本标准主要起草人：成尔贵、程素芹、李汶吉、姜清梅、封文华。

ISO前言

ISO(国际标准化组织)是各国标准机构(ISO成员团体)的世界性联合组织。国际标准的制订工作通过ISO技术委员会正规地进行。对某课题感兴趣的每个成员团体均有权参加为该课题建立的技术委员会。与ISO协作的国际组织、政府和非政府机构也可参加工作。ISO在所有电工标准化方面与国际电工委员会(IEC)密切合作。

由技术委员会采用的国际标准草案经成员团体传阅赞成后，由ISO委员会采纳为国际标准。按照ISO的程序，草案至少需要75％的成员团体投赞成票方能通过。

国际标准ISO 7531 由ISO TC 105钢丝绳技术委员会制订。

使用者应注意，除非另有声明，所有屡次修订的国际标准和其所参考的任何其他国际标准均指最新版本。
