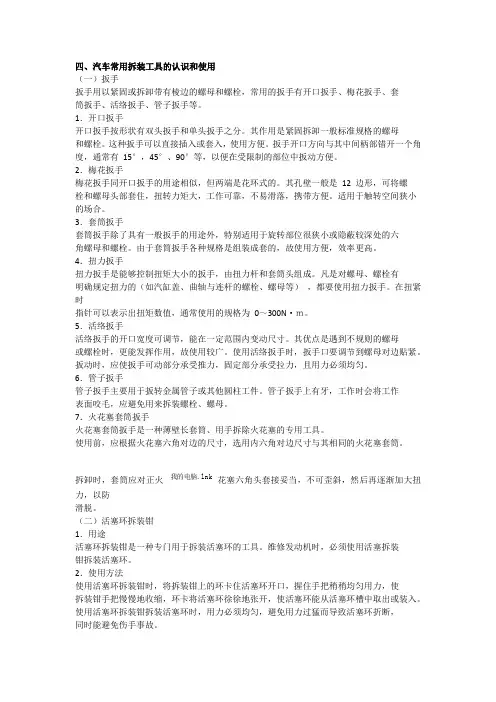

四、汽车常用拆装工具的认识和使用(一)扳手扳手用以紧固或拆卸带有棱边的螺母和螺栓,常用的扳手有开口扳手、梅花扳手、套筒扳手、活络扳手、管子扳手等。
1.开口扳手开口扳手按形状有双头扳手和单头扳手之分。
其作用是紧固拆卸一般标准规格的螺母和螺栓。
这种扳手可以直接插入或套入,使用方便。
扳手开口方向与其中间柄部错开一个角度,通常有15°,45°、90°等,以便在受限制的部位中扳动方便。
2.梅花扳手梅花扳手同开口扳手的用途相似,但两端是花环式的。
其孔壁一般是12 边形,可将螺栓和螺母头部套住,扭转力矩大,工作可靠,不易滑落,携带方便。
适用于触转空间狭小的场合。
3.套筒扳手套筒扳手除了具有一般扳手的用途外,特别适用于旋转部位很狭小或隐蔽较深处的六角螺母和螺栓。
由于套筒扳手各种规格是组装成套的,故使用方便,效率更高。
4.扭力扳手扭力扳手是能够控制扭矩大小的扳手,由扭力杆和套筒头组成。
凡是对螺母、螺栓有明确规定扭力的(如汽缸盖、曲轴与连杆的螺栓、螺母等),都要使用扭力扳手。
在扭紧时指针可以表示出扭矩数值,通常使用的规格为0~300N·m。
5.活络扳手活络扳手的开口宽度可调节,能在一定范围内变动尺寸。
其优点是遇到不规则的螺母或螺栓时,更能发挥作用,故使用较广。
使用活络扳手时,扳手口要调节到螺母对边贴紧。
扳动时,应使扳手可动部分承受推力,固定部分承受拉力,且用力必须均匀。
6.管子扳手管子扳手主要用于扳转金属管子或其他圆柱工件。
管子扳手上有牙,工作时会将工作表面咬毛,应避免用来拆装螺栓、螺母。
7.火花塞套筒扳手火花塞套筒扳手是一种薄壁长套筒、用手拆除火花塞的专用工具。
使用前,应根据火花塞六角对边的尺寸,选用内六角对边尺寸与其相同的火花塞套筒。
拆卸时,套筒应对正火我的电脑.lnk花塞六角头套接妥当,不可歪斜,然后再逐渐加大扭力,以防滑脱。
(二)活塞环拆装钳1.用途活塞环拆装钳是一种专门用于拆装活塞环的工具。

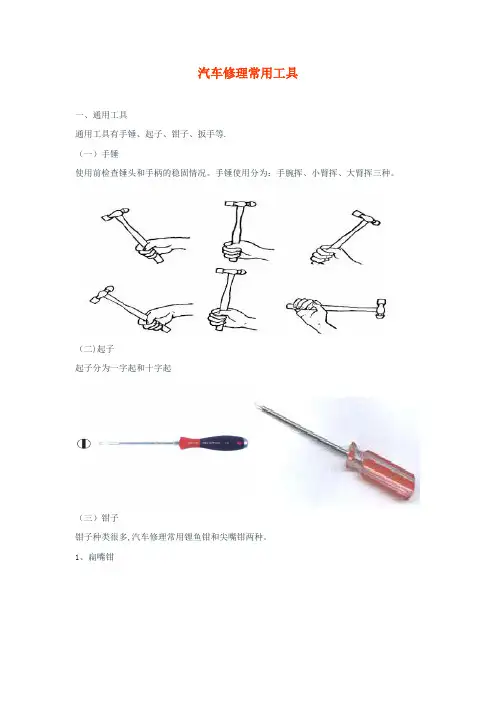

汽车修理常用工具一、通用工具通用工具有手锤、起子、钳子、扳手等.(一)手锤使用前检查锤头和手柄的稳固情况。
手锤使用分为:手腕挥、小臂挥、大臂挥三种。
(二)起子起子分为一字起和十字起(三)钳子钳子种类很多,汽车修理常用锂鱼钳和尖嘴钳两种。
1、扁嘴钳2、鲤鱼钳:3、尖嘴钳:用于在狭小地方夹持零件。
4、水口钳(四)扳手用于折装有棱角的螺栓和螺母.汽车修理常用的有套筒扳手、梅花扳手、开口扳手、活动扳手、扭力扳手、内六角扳手.1。
套筒扳手套筒扳手的材料、环孔形状与梅花扳手相同,适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母,套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接杆等组成,各种手柄适用于各种不同的场合,以操作方便或提高效率为原则,常用套筒扳手的规格是l0~32 mm。
在汽车维修中还采用了许多专用套筒扳手,如火花塞套筒、轮毂套筒、轮胎螺母套筒等。
2,梅花扳手:梅花扳手同开口扳手的用途相似。
其两端是花环式的。
其孔壁一般是12边形,可将螺栓和螺母头部套住,扭转力矩大,工作可靠,不易滑脱,携带方便。
使用时,扳动30 后,即可换位再套,因而适用于狭窄场合下操作.与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便.其规格以闭口尺寸S(mm)来表示,如8—10、12-14等;通常是成套装备,有八件一套、十件一套等;通常用45号钢或40Cr锻造,并经热处理。
3。
开口扳手最常见的一种扳手,又称呆扳手,其开口的中心平面和本体中心平面成l5 角,这样既能适应人手的操作方向,又可降低对操作空间的要求.其规格是以两端开口的宽度s(mm)来表示的,如8—10、12—14等;通常是成套装备,有八件一套、十件一套等;通常用45号、50号钢锻造,并经热处理。
:4。
活动扳手:其开口尺寸能在一定的范围内任意调整,使用场合与开口扳手相同,但活动扳手操作起来不太灵活。
其规格是以最大开口宽度(mm)来表示的,常用的有150mm、300 mm等,通常是由碳素钢(T)或铬钢(Cr)制成的。
汽车专用工具介绍1.扳手:扳手是必不可少的工具之一、它们用于拧紧和松开螺栓和螺母。
扳手根据不同情况有不同的类型,如开口扳手、套筒扳手、管子扳手等。
不同大小的螺栓需要不同大小的扳手来拧紧或松开。
2.扳手套筒组:扳手套筒组是一套扳手和套筒的组合。
它们通常由多种规格的扳手和套筒组成,以适应不同尺寸和类型的螺栓和螺母。
扳手套筒组可以提高工作效率,使技师们能够迅速找到合适的工具。
3.拆装工具套装:拆装工具套装是常见的汽车维修工具之一、它们包括扳手、螺丝刀、剪刀、扳手、钳子等多种工具。
这些工具可以用于拆卸和安装车身和发动机部件,如轮胎、刹车盘、气门盖等。
4.发动机检测仪器:发动机检测仪器可以帮助技师们诊断发动机故障。
它们通过读取车辆的故障码和传感器数据,提供有关车辆性能和故障的信息。
发动机检测仪器可以帮助技师们准确定位问题,并采取适当的修复措施。
5.灯光和电气测试设备:灯光和电气测试设备用于检测和修复车辆的电气系统故障。
它们可以帮助技师们检查电池、发电机、起动机、电路和其他电子部件的功能是否正常。
灯光和电气测试设备通常包括电压表、电流表、测试灯等工具。
6.汽车千斤顶和升降机:汽车千斤顶和升降机用于提升车辆,使技师们能够更容易地进行维修和检查工作。
汽车千斤顶通常用于临时提升车辆,而升降机则可将整个车辆提升到一个更高的位置,方便技师们进行更复杂的维修。
7.气动工具:气动工具是利用空气压缩机提供的动力来完成工作的工具。
它们可以用于拧紧和松开螺栓和螺母,喷涂油漆、清洁零件和加热松动的螺栓等。
常见的气动工具包括气动扳手、气动钳子、气动喷枪等。
8.刹车系统维修工具:刹车系统维修工具用于维修和保养汽车的刹车系统。
它们可以帮助技师们更容易地替换刹车盘、刹车片和刹车液,并排除刹车系统中的气泡。
刹车系统维修工具包括刹车踏板压力测试仪、刹车油加注器、刹车片安装工具等。
综上所述,汽车专用工具是维护和修理汽车所必需的工具。
这些工具能够提高工作效率,帮助技师们更快捷地定位和解决问题。
汽车修理常用工具一、通用工具通用工具有手锤、起子、钳子、扳手等。
(一)手锤使用前检查锤头和手柄的稳固情况。
手锤使用分为:手腕挥、小臂挥、大臂挥三种。
(二)起子起子分为一字起和十字起(三)钳子钳子种类很多,汽车修理常用锂鱼钳和尖嘴钳两种。
1、扁嘴钳2、鲤鱼钳:3、尖嘴钳:用于在狭小地方夹持零件。
4、水口钳(四)扳手用于折装有棱角的螺栓和螺母。
汽车修理常用的有套筒扳手、梅花扳手、开口扳手、活动扳手、扭力扳手、内六角扳手。
1.套筒扳手套筒扳手的材料、环孔形状与梅花扳手相同,适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母,套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接杆等组成,各种手柄适用于各种不同的场合,以操作方便或提高效率为原则,常用套筒扳手的规格是l0~32 mm。
在汽车维修中还采用了许多专用套筒扳手,如火花塞套筒、轮毂套筒、轮胎螺母套筒等。
2,梅花扳手:梅花扳手同开口扳手的用途相似。
其两端是花环式的。
其孔壁一般是12边形,可将螺栓和螺母头部套住,扭转力矩大,工作可靠,不易滑脱,携带方便。
使用时,扳动30 后,即可换位再套,因而适用于狭窄场合下操作。
与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便。
其规格以闭口尺寸S(mm)来表示,如8—10、12—14等;通常是成套装备,有八件一套、十件一套等;通常用45号钢或40Cr锻造,并经热处理。
3.开口扳手最常见的一种扳手,又称呆扳手,其开口的中心平面和本体中心平面成l5 角,这样既能适应人手的操作方向,又可降低对操作空间的要求。
其规格是以两端开口的宽度s(mm)来表示的,如8—10、12—14等;通常是成套装备,有八件一套、十件一套等;通常用45号、50号钢锻造,并经热处理。
:4.活动扳手:其开口尺寸能在一定的范围内任意调整,使用场合与开口扳手相同,但活动扳手操作起来不太灵活。
其规格是以最大开口宽度(mm)来表示的,常用的有150mm、300 mm等,通常是由碳素钢(T)或铬钢(Cr)制成的。
汽车装配常用工具量具1、前言现代汽车工业的快速发展,各类汽车装配用工具量具可谓功不可没。
本篇文章将对汽车总装装配厂常用工具量具进行介绍。
其所讲之处,大多是个人所见所闻,亦是逐步认识汽车总装装配厂的一个认识点。
其所介绍的内容涵盖了各类扳手、起子、钳子、锤子、钢板尺、卡钳、游标卡尺、千分尺、万用表等等。
下面就对它们进行一一介绍。
2、常用工具量具介绍2.1、扳手类扳手是一种用于拧紧或旋松螺栓、螺母等螺纹紧固件的工具,主要有呆扳手、活动扳手、梅花扳手、套筒扳手、内六角扳手和扭力扳手这几种。
2.1.1、呆扳手呆扳手,又叫开口扳手,是一端或两端带有固定尺寸开口的扳手。
其开口的中心平面和本体中心平面成15°角,这样既能适应人手的操作方向,又可降低对操作空间的要求。
通常用45号、50号钢锻造,并经热处理。
呆扳手如图2-1所示。
图2-1开口扳手【规格】:呆扳手规格是以两端开口的宽度S(mm)来表示的,有5.5、6、7、8…75、80等多种规格。
2.1.2、活动扳手活动扳手能绕淬硬的销轴转动,以此来调节夹持扳口的大小。
如图2-2所示。
图2-2活动扳手【规格】:活动扳手规格是以扳手长度(mm)来表示,有150、200、250等多种规格。
2.1.3、梅花扳手梅花扳手两端是环状的,环的内孔由两个正六边形互相同心错转30°而成使用时,扳动30°后,即可换位再套,因而适用于狭窄场合下操作,与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便。
通常用45钢或40Cr锻造,并经热处理。
如图2-3所示。
图2-3梅花扳手【规格】其规格是以闭口尺寸S(mm)来表示,如8、10、12等。
2.1.4、套筒扳手套筒扳手是专门用于紧固和拆卸六角头螺栓、螺母,特别适用于空间狭小、深凹的场合,套筒头是一个凹六角形的圆筒,用来套入六角螺帽。
与此同时扳手一般都会有一套各种规格的柄、接杆、万向接头、旋具接头、弯头手柄等。
专用工具简介常用的专用工具有火花塞套筒、活塞环装卸钳、气门弹簧装卸钳、黄油枪、千斤项等。
(一)火花塞套筒火花塞套筒用于拆装发动机火花塞。
套筒内六角对边尺寸为22~26毫米用,用于折装14毫米和18毫米的火花塞;套筒内六角对边为17毫米的,用于折装10毫米的火花塞。
(二)活塞环装卸钳活塞环装卸钳用于装卸发动机活塞环,避免活塞环受力不均匀而拆断。
使用时,将活塞环装卸钳卡住活塞环开口,轻握手柄,慢慢收缩,活塞环就慢慢张开,将活塞环装入或拆出活塞环槽。
(三)气门弹簧装卸钳气门弹簧卸钳用于装卸气门弹簧。
使用时,将钳口收缩到最小位置,插入气门弹簧座下,然后旋转手柄。
左手掌向前压牢,使钳口贴紧弹簧座,装卸好气门锁(销)片后,反方向旋转气门弹簧装卸手柄,取出装卸钳。
(四)黄油枪黄油枪用于各润滑点加注润滑脂,由油嘴、压油阀、柱塞、进油孔、杆头、杠杆、弹簧、活塞杆等组成。
使用黄油枪时,将润滑脂小团小团地装入贮油筒,排除空气。
装潢后,拧紧端盖即可使用。
对油嘴加注润滑脂时,应对正油嘴,不得歪斜。
若不进油,应停止注油,检查油嘴是否堵塞。
(五)千斤顶千斤顶有螺旋千斤项、液压千斤顶和液压举升器。
汽车常用液压千斤顶。
千斤顶的举升力为3吨、5吨、8吨等。
液压千斤顶用于举升汽车及其他重物。
其结构由顶块、螺旋杆、贮油筒、油缸、摇动手柄、压油柱塞、柱塞筒、进出油阀、油阀、螺塞和壳体等组成。
使用千斤顶前,用三角木垫好汽车;在松软路面上使用时,应在千斤顶底下加垫木;举升时,千斤顶应与重物垂直对正;千斤项未支牢前及回落时,禁止在车下工作。
使用千斤顶时,先把开关拧紧,放好千斤顶,对正被顶部位,压动手柄,就将重物顶起。
当落下千斤顶时,将开关慢慢旋开,重物就逐渐下降。
