基于ARM的视频监控系统的设计

  • 格式：pdf
  • 大小：3.05 MB
  • 文档页数：58

分类号： 密级： U D C： 编号： 学 位 论 文 基于ARM的视频监控系统的设计 程杰 指导教师姓名： 王宝珠 教 授 河北工业大学 申请学位级别： 硕 士 学科、专业名称： 电子与通信工程 论文提交日期： 2013年3月 论文答辩日期: 2013年4月 学位授予单位： 河北工业大学 答辩委员会主席： 评 阅 人： 2013年4月 Dissertation Submitted to Hebei University of Technology for The Master Degree of Electronics and Communications Engineering Design of video surveillance system based on ARM by Cheng Jie Supervisor: Prof. Wang Baozhu April 2013 河北工业大学硕士学位论文

i 基于ARM的视频监控系统的设计 摘 要 随着信息技术的不断发展，视频监控从早期的模拟监控进入了数字监控时代，计算机网络技术的快速发展，特别是嵌入式技术的逐渐普及，使得基于嵌入式技术的网络视频监控系统正逐渐取代一些传统的数字视频监控设备。嵌入式网络视频监控系统具有体积小、成本低、稳定性高、实时性好等优点，具有广阔的发展前景。 本文首先介绍了国内外视频监控系统的发展现状及未来趋势，分析了嵌入式网络视频监控系统的特点和关键技术；在此基础上，提出了一种基于ARM11和嵌入式Linux的远程视频监控系统的方案,硬件系统采用Tiny6410开发板作为嵌入式硬件开发平台。Tiny6410的核心板S3C6410集成了ARM1176JZF-S型号的CPU，正常运行频率可达553 MHz，具有高性价比、低功耗等特点。它采用32位内部总线架构，S3C6410内置强大的多媒体处理单元，可进行图像的处理、音频的处理、显示操作和缩放。在系统监控终端，使用现代的Z301摄像头通过USB接口与开发板相连，向S3C6410提供YUY2格式的视频帧。系统软件设计方面，在利用V4L2接口对数据进行采集的基础上，选择了具有高压缩效率的H.264压缩标准，通过CPU内部集成的MFC模块实现对视频流的硬件压缩。本系统通过将BOA移植到运行于ARM11开发板上的Linux系统中，建立了嵌入式web服务器，为远程客户端提供基于HTTP协议的网络接入方式，通过CGI脚本对远程客户端的请求进行响应，发送经过编码的视频数据包。 本文完成了图像的采集、编码、传输、显示模块的设计，在局域网内进行了调试与验证。在客户端应用了能够接受实时网络流的VLC开源软件，来接收目标板上服务器通过套接字发送的网络串流，它融合了FFmpeg与Libdvdcss库可以对大部分的视频数据进行解码与播放。实验结果表明：系统设计合理，方案可行，在发送帧率达到25fps时能够正常显示，丢包率很低。 关键词：视频监控，嵌入式系统，图像采集，图像压缩 ，图像传输 基于arm的视频监控系统的设计

ii DESIGN OF VIDEO SURVEILLANCE SYSTEM BASED ON ARM ABSTRACT Along with the continuous development of information technology, video surveillance from early analog control into the digital era, and the rapid development of computer network technology, in particular the increasing popularity of embedded technology, making the network video surveillance system based on embedded techn- ology is gradually replacing some traditional digital video surveillance equipment. Embedded network video surveillance system has the advantages of small size, low cost, high stability, good real-time, and has broad prospects for development. This paper first introduces the development status and future trends of the video surveillance system at home and abroad, the analysis of the characteristics of the embedded network video surveillance system and key technologies; proposed based on an ARM11 embedded Linux-based remote video surveillance system program, the system structure of a Tiny6410 development board as an embedded development hardware platform. The core board S3C6410 integrates ARM1176JZF-S CPU models, the normal operating frequency up to 553 MHz, and has a high cost, low power consumption, it uses 32-bit internal bus architecture S3C6410 built-in powerful multimedia processing unit can be image processing, audio and video processing, and display operations and scaling. Monitoring terminal in the system, the use of modern the Z301 camera connected by USB interface development board, to S3C6410 the YUY2 format of video frame. The system software design aspect, in V4L2 interface for data collection, is selected having a high compression efficiency of the H.264 compression standard hardware compression of the video stream, the first by internal CPU integrated MFC module. The system by boa ported to Linux systems running on the ARM11 development board, the establishment of an embedded web server for remote clients to provide network access based on the HTTP protocol to respond to requests for remote clients by CGI scripts sending a coded video data packets. This paper completed video capture, encoding, transmission, and display module design, debugging and verification in the LAN. VLC in the client can receive network streaming from target board server via the socket, it blends the FFmpeg with Libdvdcss library can decode and play most of the video data. Experimental results show that: the system design is reasonable and feasible, and can be displayed properly when sending the frame rate is more than 25fps, packet loss rate is very low. KEY WORDS: video surveillance， embedded system ，image acquisition, image compression, image transmission 河北工业大学硕士学位论文

iii 目录 第一章 绪论 ............................................................................................................................. 1 §1-1 课题来源与研究意义 ................................................................................................... 1 §1-2 视频监控发展现状 ....................................................................................................... 2 §1-3 视频监控发展趋势 ....................................................................................................... 2 §1-4 本论文系统方案与章节安排 ....................................................................................... 3 第二章 嵌入式硬件开发环境的搭建 ........................................................................ 5 §2-1嵌入式系统概述 ............................................................................................................ 5 2-1-1嵌入式系统概念 .................................................................................................... 5 2-1-2嵌入式系统的发展 ................................................................................................ 5 §2-2 ARM处理器 .................................................................................................................... 6 §2-3 S3C6410核心板 ............................................................................................................ 7 §2-4 Tiny6410开发板 .......................................................................................................... 8 §2-5 硬件模块介绍 ............................................................................................................... 9 2-5-1多格式编解码器 .................................................................................................... 9 2-5-2 存储器系统 ......................................................................................................... 10 2-5-2 串口模块 ............................................................................................................. 10 2-5-3 JTAG模块 ............................................................................................................ 11 2-5-4 SD储存卡 ............................................................................................................ 11 §2-6硬件系统总体设计 ...................................................................................................... 12 §2-7本章小结 ...................................................................................................................... 12 第三章 嵌入式系统的移植 ........................................................................................... 13 §3-1软件开发环境的搭建 .................................................................................................. 13 3-1-1 建立宿主机开发环境 ......................................................................................... 13 3-1-2 建立交叉编译开发环境 ..................................................................................... 14 §3-2 Uboot的制作与移植 .................................................................................................. 14 3-2-1 Uboot工作原理 .................................................................................................. 14 3-2-2 Uboot执行文件 .................................................................................................. 16 §3-3内核与文件系统的定制与移植 .................................................................................. 17 3-3-1 linux系统体系结构 .......................................................................................... 17 3-3-2 Linux内核的研究 .............................................................................................. 18 3-3-3 内核的配置与编译 ............................................................................................. 20 3-3-4 根文件系统的制作 ............................................................................................. 21 3-3-5 Linux系统的移植 .............................................................................................. 22 §3-4本章小结 ...................................................................................................................... 24

合集下载

基于ARM嵌入式局域网视频监控系统的设计与实现

基于ARM嵌入式局域网视频监控系统的设计与实现

８８　文章编号：１００２—８６９２（２００６）０９—００８８－０２　

基于ＡＲＭ嵌人式局域网视频监控系统的　

设计与实现　・实用设计・　

林德彬，赵慧民，谭恒良　

（佛山科学技术学院机电分院，广东佛山５２８０００）　

【摘要】设计了一种基于￥３Ｃ２４１０Ｘ的ＡＲＭ９＋ｌｉｎｕｘ系统组成的远程嵌入式视频监控系统，该系统通过局域网实现对现场情景的　监控，首先介绍了ＡＲＭ处理器的基本结构、性能等情况；然后重点论述了远程监控系统的信息传输方案，就监控软硬件的开发做　了简要描述。结果表明，该系统达到设计要求，为应用ＡＲＭ技术实现远程监控及视频网络传输提供了解决方案。　

【关键词】嵌入式；ＡＲＭ系列；Ｌｉｎｕｘ程序；ＴＣＰ／ＵＤＰ协议　【中图分类号】，ｎ　７７　【文献标识码】Ａ　

Ｄｅｓｉｇｎ　ａｎｄ　Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ａ　Ｖｉｄｅｏ　Ｍｏｎｉｔｏｒｉｎｇ　Ｓｙｓｔｅｍ　Ｂａｓｅｄ　ｏｎ　ＡｌＵ　Ｅｍｂｅｄｄｅｄ　ＬＡＮ　

ＬＩＮ　Ｄｅ—ｂｉｎ，ＺＨＡＯ　Ｈｕｉ－ｍｉｎ，ＴＡＮ　Ｈｅｎｇ－ｌｉａｎｇ　（Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｆｏｓｈａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｆｏｓｈａｎ　５２８０００，Ｃｈｉｎａ）　

【Ａｂｓｔｒａｃｔ】１１１ｅ　ｐａｐｅｒ　ｄｅｓｃｒｉｂｅｓ　ｔｈｅ　ｄｅｓｉｇｎ　ｏｆ　ａ　ｒｅｍｏｔｅ　ｅｍｂｅｄｄｅｄ　ｖｉｄｅｏ　ｃｏｎｔｒｏｌｌｉｎｇ　ｓｙｓｔｅｍ　ｂａｓｅｄ　ｏｎ　ＡＲＭ９　Ｓ３Ｃ２４１０Ｘ＋ｌｉｎｕｘ．Ｉｔ　ｒｅａｌｉｚｅｓ　ｓｃｅｎｅ　ｍｏｎｉｔｏｒｉｎｇ　ｂｙ　ＬＡＮ．Ｗｅ　ｐｒｅｓｅｎｔ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｔｈｅ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ＡＲＭ　ｐｒｏｃｅｓｓｏｒ．１１１ｅ　ｍｏｓｔ　ｉｍｐｏｒｔａｎｔ　ｐｏｉｎｔ　ｌｉｅｓ　ｉｎ　ｔｈｅ　ｓｔａｔｅｍｅｎｔ　ｏｆ　ｉｎｆｏｒｍａｔｉｏｎ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｓｃｈｅｍｅ　ｏｆ　ｒｅｍｏｔｅ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ．　Ｉｔ　ｂｒｉｅｆｌｙ　ｄｅｓｃｒｉｂｅｓ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｅ　ｓｏｆｔｗａｒｅ　ａｎｄ　ｔｈｅ　ｈａｒｄｗａｒｅ．Ｔｈｅ　ｒｅｓｕｌ￣ｏｆ　ｔｈｅ　ｔｅｓｔ　ｓｈｏｗ　ｔｈａｔ　ｉｔ　ｍｅｅｔｓ　ａｌｌ　ｔｈｅ　ｄｅｓｉｇｎ　ｒｅｑｕｉｒｅｍｅｎｔｓ．Ｓｏ，ｉｔ　ｏｆｆｅｒｓ　ａ　ｓｃｈｅｍｅ　ｆｏｒ　ｒｅｍｏｔｅ　ｍｏｎｉ－　ｔｏｔｉｎｇ　ａｎｄ　ｖｉｄｅｏ　ｎｅｔｗｏｒｋ　ｔｒａｎｓｍｉｓｓｉｏｎ．　

基于ARM+DSP架构的嵌入式数字硬盘录像机主机系统设计

基于ARM+DSP架构的嵌入式数字硬盘录像机主机系统设计

・数字技术・　基于ＡＲＭ＋ＤＳＰ架构的嵌入式数字硬盘录像机主机系统设计　

陈忠泽　（南华大学电气工程学院　邓贤君　湖南衡阳　４２１００１）　【摘　要］通过对目前数字视频监控用的数字硬盘录像机的现状和发展趋势分析，结合当前图像处理、网络　嵌入式技术的发展，　本文提出并详细论述了基于ＡＲＭ＋ＤＳＰ架构的嵌入式数字硬盘录像机的设计方案。　［关键词】数字硬盘录像机　视频监控　ＡＲＭ　ＤＳＰ　［中图分类号］ＴＮ９２　【文献标识码】Ａ　１引言　数字硬盘录像机（ＤＶＲ：Ｄｉｇｉｔａｌ　Ｖｉｄｅｏ　ＲｅＣＯｒｄｅｒ）是视频监控系统中重要的设　备，用于替代早期的长延时录像机或者磁　带录像机【】　ｌ。现有的数字硬盘录像机分为　基于ＰＣ的硬盘录像机和嵌入式硬盘录像　机，基于ＰＣ机类型的ＤＶＲ，一般将工控　机作为主机应用平台，加装一片或多片视　频采集或视频采集压缩卡，编制专门软件　进行影像压缩并执行影像编辑功能，成为　一套完整系统。嵌入式硬盘录像机使用嵌　入式ＣＰＵ及嵌入式操作系统，图像压缩及　解压回放大多是通过专用芯片来完成的，　嵌入式操作系统完成对整机的控制与管　理。目前，市场对嵌入式数字硬盘录像机　的需求非常旺盛，基于这种应用背景，本　文提出了基于ＡＲＭ＋ＤＳＰ架构的嵌入式硬　盘录像机的设计思路和实现方案。　２网络数字录像机主机系统总体方案　要求系统实时处理１　６路复合视频　（ＰＡＬ／ＮＴＳＣ）和１６路音频输入，　处理包　【文章编号】１００７－９４１６（２０１０）０６－００３６－０２　括音／视频的实时编解码和存储等，　经过　适当处理后的音／视频用以实现本地／远　程监控以及录像等。根据系统要求的技术　指标，本文设计的１６路嵌入式ＤＶＲ主机　系统硬件部分采用了主从式的　“ＡＲＭ＋ＤＳＰ”双核架构模式。主ＣＰＵ选用　三星半导体的ＡＲＭ处理器Ｓ３Ｃ２５ｌ０Ａ［４　Ｊ，　从ＣＰＵ选用美国德州仪器（ＴＩ）的多媒体　处理芯片ＴＭＳ３２０ＤＭ６４８ｔ　。主从ＣＰＵ之间　通过ＰＣＩ总线进行通讯。整个系统的工作　流程设计如下：　（１）系统上电或复位后，主ＣＰＵ　Ｓ３Ｃ２５１０Ａ　从Ｆｌａｓｈ加载程序，完成对芯片的初始化和　外围硬件的配置；　（２）从ＣＰＵ通过Ｉ２Ｃ口对系统中的视频　解码芯片进行控制，将从摄像头采集到的　模拟视频信号转换为数字视频信号，送入　ＤＭ６４８的视频通道（ＶＰ端口　同步采集到　的模拟音频信号经过音频编解码器模／数　转换后，送入ＤＭ６４８的音频通道（ＭｃＡＳＰ　端口）；　（３）ＤＭ６４８将接收到的数字视频信号和　数字音频信号数据分别进行压缩，　再把压　缩视频流和压缩音频流进行同步复合，　产　生Ｈ．２６４视频复合流，再通过ＰＣＩ总线上　传给主ＣＰＵ，主ＣＰＵ将从ＰＣＩ接口收到的　数据以文件的格式存储到本地硬盘，供日　后调用；同步将复合数据流传送给图像预　览芯片进行显示。　３主机系统的各主要功能模块设计　整个数字硬盘录像主机（如图ｌ所示）　根据功能可以划分以下几大核心模块：①　主控制模块；②视音频采集、压缩模块；　③视音频预览、回放模块；④其它模块（电　源、存储器扩展、网络传输、逻辑控制等）。　这里主要介绍主控制模块和视频处理模块　的设计。　３．１主控制模块　本模块主要实现系统的控制，对整个　系统任务的运行进行分配与调度。　Ｓ３Ｃ２５ｌ０Ａ本身内置ＰＣＩ控制器，５个ＰＣＩ　接口可分别和２个音／视频压缩模块，１个　在其后放置ＲＣ滤波器。放大器和电阻在　带宽范围内都有噪声，因此，带宽越大，输　出噪声越大，倍噪比（ＳＮＲ）越低。图３所　示的是在具有相同配置的电路中使用具有　不同带宽的放大器时，放大器带宽与噪声　之间的关系。为限制附加的噪声，带宽应　该尽可能的窄。　在传感器之后使用ＲＣ滤波器来限制　带宽。如图４所示，放大器带宽为　３００ＭＨｚ，输入噪声电压频谱密度为ｌＯｎＶ／　√　和ＡＤＣ具有ｌ７ｏ“Ｖ　ｒｍｓ的噪声。在　运算放大器之后增加Ｒ　Ｃ滤波器后　（Ｒ＝５０Ｑ，Ｃ＝１ＯＯｐｆ），将产生５０ＭＨｚ的有　效带宽，能把噪声降低到７０　Ｖ　ｒｉｌｌＳ。　ＢＷ（噪声带宽）＝　１．５７　—　一：１．５７　————　———　２　ＲＣ　２　５Ｏ　ｌＯＯ　ｌＯ　＝５０ＭＨｚ，有效输入噪声＝１０ｎＶ／√　×　瓦＝７０ｕＶ。可知，使用正确的　

基于ARM9的无线视频监控系统设计与实现

基于ARM9的无线视频监控系统设计与实现

２０１２年２月　第３３卷第２期　计算机工程与设计　ＣＯＭＰＵＴＥＲ　ＥＮＧＩＮＥＥＲＩＮＧ　ＡＮＤ　ＤＥＳＩＧＮ　Ｆｅｂ．２０１２　Ｖｏ１．３３　Ｎｏ．２　

基于ＡＲＭ９的无线视频监控系统设计与实现　

赵春媛　，李萌　，韩会山。，刘福才　

（１．燕山大学电气工程学院自动化系，河北秦皇岛０６６００４；　

２．邢台职业技术学院电气工程系，河北邢台０５４０００）　

摘　要：为实现视频监控系统的便携性和可移动性，提出以ＡＲＭ９２ＯＴ＿ｓ３ｃ２４４Ｏ为中央处理器的嵌入式系统设计方案。对　

系统分别进行软硬件设计，硬件系统主要是设计外围硬件设备的原理图和ＰＣＢ图，对制作的电路板焊接并调试，针对调试　

过程中出现问题给予解决；软件系统中移植Ｌｉｎｕｘ操作系统并加载摄像头驱动程序。分别可以在Ｗｉｎｄｏｗｓ和Ｌｉｎｕｘ两个系　

统中实现视频监控，实验结果表明两种方案能实时实现视频的无线监控。　

关键词：高级复杂指令集系统计算机；硬件；印制电路板；Ｌｉｎｕｘ；视频监控　

中图法分类号：ＴＰ３６８．１　文献标识号：Ａ　文章编号：１０００—７０２４（２０１２）０２—０５２９—０６　

Ｄｅｓｉｇｎ　ａｎｄ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｗｉｒｅｌｅｓｓ　ｖｉｄｅｏ　ｍｏｎｉｔｏｒ　ｓｙｓｔｅｍ　ｂａｓｅｄ　ｏｎ　ＡＲＭ９　

ＺＨＡＯ　Ｃｈｕｎ－ｙｕａｎ　，ＬＩ　Ｍｅｎｇ　，ＨＡＮ　Ｈｕｉ—ｓｈａｎ２，ＬＩＵ　Ｆｕ－ｃａｉ　

（１．Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ａｕｔｏｍａｔｉｏｎ，Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙａｎｓｈａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｑｉｎｈｕａｎｇｄａｏ　０６６００４，Ｃｈｉｎａ　

２．Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｘｉｎｇｔａｉ　Ｐｏｌｙｔｅｃｈｎｉｃ　Ｃｏｌｌｅｇｅ，Ｘｉｎｇｔａｉ　０５４０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｏ　ｒｅａｌｉｚｅ　ｔｈｅ　ｐｏｒｔａｂｉｌｉｔｙ　ａｎｄ　ｍｏｂｉｌｉｔｙ　ｏｆ　ｖｉｄｅｏ　ｍｏｎｉｔｏｒｉｎｇ　ｓｙｓｔｅｍ，ｅｍｂｅｄｄｅｄ　ｓｙｓｔｅｍ　ｄｅｓｉｇｎ　ｓｃｈｅｍｅ　ｏｆ　ＡＲＭ９２０Ｔ－　

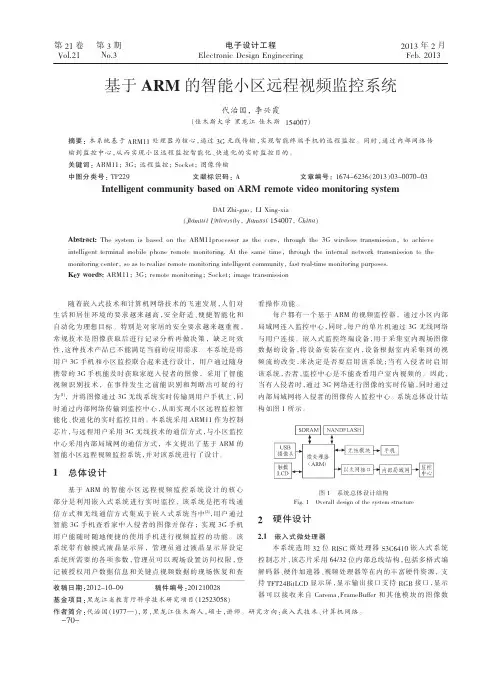

基于ARM的智能小区远程视频监控系统

基于ARM的智能小区远程视频监控系统

基于ARM的智能小区远程视频监控系统代治国，李兴霞（佳木斯大学黑龙江佳木斯154007）摘要：本系统基于ARM11处理器为核心，通过3G无线传输，实现智能终端手机的远程监控。同时，通过内部网络传输到监控中心，从而实现小区远程监控智能化、快速化的实时监控目的。关键词：ARM11；3G；远程监控；Socket；图像传输中图分类号：TP229文献标识码：A文章编号：1674－6236（2013）03-0070-03IntelligentcommunitybasedonARMremotevideomonitoringsystemDAIZhi-guo，LIXing-xia（JiamusiUniversity，Jiamusi154007，China）Abstract:ThesystemisbasedontheARM11processorasthecore，throughthe3Gwirelesstransmission，toachieveintelligentterminalmobilephoneremotemonitoring.Atthesametime，throughtheinternalnetworktransmissiontothemonitoringcenter，soastorealizeremotemonitoringintelligentcommunity，fastreal-timemonitoringpurposes.Keywords:ARM11；3G；remotemonitoring；Socket；imagetransmission

收稿日期：2012-10-09稿件编号：201210028基金项目：黑龙江省教育厅科学技术研究项目（12523058）作者简介：代治国（1977—），男，黑龙江佳木斯人，硕士，讲师。研究方向：嵌入式技术、计算机网络。随着嵌入式技术和计算机网络技术的飞速发展，人们对生活和居住环境的要求越来越高，安全舒适、便捷智能化和自动化为理想目标。特别是对家居的安全要求越来越重视，常规技术是图像获取后进行记录分析再做决策，缺乏时效性，这种技术产品已不能满足当前的应用需求。本系统是将用户3G手机和小区监控联合起来进行设计，用户通过随身携带的3G手机能及时获取家庭入侵者的图像，采用了智能视频识别技术，在事件发生之前能识别和判断出可疑的行为[1]，并将图像通过3G无线系统实时传输到用户手机上，同时通过内部网络传输到监控中心，从而实现小区远程监控智能化、快速化的实时监控目的。本系统采用ARM11作为控制芯片，与远程用户采用3G无线技术的通信方式，与小区监控中心采用内部局域网的通信方式，本文提出了基于ARM的智能小区远程视频监控系统，并对该系统进行了设计。1总体设计基于ARM的智能小区远程视频监控系统设计的核心部分是利用嵌入式系统进行实时监控，该系统是把有线通信方式和无线通信方式集成于嵌入式系统当中[2]，用户通过智能3G手机查看家中入侵者的图像并保存；实现3G手机用户能随时随地便捷的使用手机进行视频监控的功能。该系统带有触摸式液晶显示屏，管理员通过液晶显示屏设定系统所需要的各项参数，管理员可以现场设置访问权限，登记被授权用户数据信息和关键点视频数据的现场恢复和查看操作功能。每户都有一个基于ARM的视频监控器，通过小区内部局域网连入监控中心，同时，每户的单片机通过3G无线网络与用户连接。嵌入式监控终端设备，用于采集室内现场图像数据的设备，将设备安装在室内，设备根据室内采集到的视频流的改变，来决定是否要启用该系统；当有入侵者时启用该系统，否者，监控中心是不能查看用户室内视频的。因此，当有入侵者时，通过3G网络进行图像的实时传输，同时通过内部局域网将入侵者的图像传入监控中心。系统总体设计结构如图1所示。
