UT-2000Ⅳ型微机防误操作系统使用说明书

UT-2000Ⅳ型微机防误操作系统用户使用说明书（Version 3.6）珠海优特电力科技股份有限公司2003年11月目录关于本用户使用说明书1．本说明书的目的 (1)2．本说明书的主要内容 (1)第一章概述1.1UT-2000Ⅳ型有三个安装版本……………………………………………1-11.2UT-2000Ⅳ型的主要功能与特点…………………………………………1-11.3术语解释………………………………………………………………1-21.4基本“五防”规则…………………………………………………………1-3第二章系统组成及防误原理2.1U T-2000Ⅳ型微机防误操作系统的组成…………………………2-12.2 系统的基本防误原理及操作步骤………………………………………2-12.3 计算机配置要求……………………………………………………2-12.4 UT-2000Ⅳ型微机防误操作系统与操作票专家系统软件………………2-22.5 传输适配器……………………………………………………………2-32.6 电脑钥匙………………………………………………………………2-32.7 电编码锁…………………………………………………………………2-82.8 机械编码锁………………………………………………………………2-102.9 设备闭锁…………………………………………………………………2-11 第三章系统安装和数据备份3.1 安装前的准备工作……………………………………………………………3-13.2 系统安装………………………………………………………………………3-13.4 电脑钥匙自学……….………………………………………………………3-23.5 数据备份与恢复……………………………………………………………3-2 第四章如何使用本系统4.1 启动计算机系统…………………………………………………………4-14.2 启动UT-2000Ⅳ型微机防误操作系统…………………………………4-24.3 用户登录…………………………………………………………………4-24.4 模拟开票与传票……………………………………………………………4-34.5 用户退出…………………………………………………………………4-34.6 去现场操作…………………………………………………………………4-44.7 操作结果回传……………………………………………………………4-44.8 结束系统运行……………………………………………………………4-4 第五章操作任务的开出与结束5.1 开操作票及操作票执行过程…………………………………………5-15.2 设置设备状态………………………………………………………5-15.3 开操作票………………………………………………………………5-15.4 开检修票………………………………………………………………5-55.5 操作票的结束……………………………………………………………5-6 第六章现场操作6.1 正常解锁操作………………………………………………………………6-16.2 电脑钥匙跳步操作…………………………………………………………6-46.3 应急解锁操作………………………………………………………………6-46.4 检修操作票的执行…………………………………………………………6-5 第七章安全日与地线管理7.1 安全日显示…………………………………………………………………7-17.2 地线号的使用与管理………………………………………………………7-2 第八章 UT-2000Ⅳ型在开关站中的应用8.1 为系统增加执行操作票的能力……………………………………………8-18.2 操作票的执行………………………………………………………………8-18.3 操作票正确执行的条件……………………………………………………8-2 第九章系统维护9.1 最常见的系统维护工作…………………………………………………9-1 9.1.1 改变线路名称…………………………………………………………9-1 9.1.2 改变接线图中的标签……………………………………………………9-1 9.1.3 改变设备编号……………………………………………………………9-1 9.2 改变色设备的操作条件…………………………………………………9-2 9.3 改变操作术语的形成方式………………………………………………9-5 9.4 系统选项…………………………………………………………………9-7 9.5 用户管理…………………………………………………………………9-8 9.6 更改自己的密码……………………………………………………………9-10 9.7 通讯设置………………………………………………………………………9-10 第十章系统的个性化设置10.1 更改系统标题……………………………………………………………10-110.2 改变提示信息的停留时间………………………………………………10-110.3 颜色设置…………………………………………………………………10-210.4 为接线图加入背景图……………………………………………………10-2 第十一章历史数据11.1 历史操作票………………………………………………………………11-111.2 用户登录检索……………………………………………………………11-211.3 设备变位统计……………………………………………………………11-211.4 设备状态记录……………………………………………………………11-211.5 删除历史数据……………………………………………………………11-3关于本用户使用说明书1．本说明书的目的本说明书的目标读者为UT-2000Ⅳ型微机操作系统的直接用户，是系统安装、调试完成以后的使用说明书，主要说明UT-2000Ⅳ型系统的具体操作过程、系统维护以及注意事项。

本说明书的部分内容中涉及UT-2000Ⅳ型软件的安装、系统调试、闭锁设备及锁具的安装，目的是让用户了解系统的安装与调试过程，用户不了解安装与调试过程并不影响对本系统的使用。

本说明书中涉及到电脑钥匙使用的部分只是试图说明电脑钥匙使用的基本步骤，由于电脑钥匙的型号不同其具体操作及电脑钥匙给出的提示信息会稍有差异，关于DNYS-1C型电电脑钥匙的使用请查阅《DYNS－1C型电脑钥匙使用说明书》。

本说明书中涉及部分操作票票专家系统的内容，关于操作票专家系统的具体使用请查阅《操作票专家系统用户说明书》。

①如果UT-2000Ⅳ型微机防误操作系统与DNBS-Ⅱ、Ⅲ ,UT-2000Ⅱ、UT-2000Ⅲ，UT-2000B、UT-2000C、UT-2000D系列产品、监控系统配套使用，则相关配臵、操作请参考各配套产品的相关说明书部分。

②本说明书的部分内容涉及到UT-2000Ⅳ型集控站版和配网版的功能，你所购买的系统可能不具备说明书中所提及的部分功能。

2．用户使用说明书的主要内容⏹第一章概述对UT-2000Ⅳ型系统的版本、基本功能以及基本“五防”规则的介绍。

⏹第二章系统组成及防误原理组成UT-2000Ⅳ型系统的硬件、软件说明及其防误原理。

⏹第三章系统安装和数据备份UT-2000Ⅳ型系统的软件安装及其数据的备份与恢复过程介绍。

⏹第四章如何使用本系统介绍使用系统的基本步骤。

⏹第五章操作任务的开出与结束详细介绍操作票的开票与结束全过程。

⏹第六章现场操作现场解锁操作的过程及注意事项。

⏹第七章安全日与地线管理介绍安全日显示及接地线管理的方法。

⏹第八章 UT-2000Ⅳ型在开关站中的应用介绍在开关站中如何使用UT-2000Ⅳ型微机防误操作系统。

⏹第九章系统维护介绍系统常见的系统维护工作。

⏹第十章系统的个性化设置介绍系统的诸多特性设置。

⏹第十一章历史数据介绍系统中的历史数据、数据的引用、检索、统计与删除。

3．约定⏹本说明书中UT-2000Ⅳ型微机防误操作系统也会简称为UT-2000Ⅳ、UT-2000Ⅳ型、UT-2000Ⅳ型装置、UT-2000Ⅳ型系统。

⏹本说明书中的斜体字部分，表示是可能与实际情况稍有差异的提示型信息，这种不同是因为型号与配置不同造成的。

第一章概述UT-2000IV型微机防误操作系统是珠海优特电力科技股份有限公司开发的基于微型计算机的防误操作系统，是利用计算机的图形界面代替模拟屏的一种闭锁方案。

该系统配置简单、使用方便，既可应用于单站，也可应用于集控站。

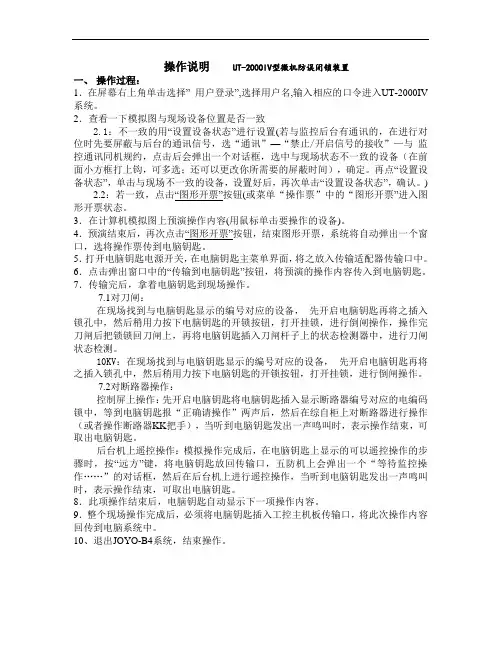

UT-2000Ⅳ型微机防误操作系统的防误原理与其它UT-2000产品相同，根据电力系统对倒闸操作的“五防”要求和现场设备的状态,按照“电力”五防规则进行判断、推理，开出完全实用的倒闸操作票，将操作票传送到电脑钥匙，然后拿电脑钥匙到现场对断路器、隔离开关、接地刀闸、临时接地线、网门等设备进行倒闸操作。

UT-2000Ⅳ型微机防误操作系统不提供操作票打印功能，按规则库开票、手工开票、调用典型票或预存票、调用历史操作票等开票方式及操作票打印属于操作票专家系统的功能。

1.1 UT-2000Ⅳ型有三个安装版本UT-2000Ⅳ目前有三个安装版本，分别为：⏹UT-2000Ⅳ单机版仅支持一个站，支持DNYS-1B、DNYS-1C或DNYS-1D型电脑钥匙，可以对以前版本(包括DOS版)进行升级。

可以与一个或同时与多个监控系统通讯，实现与监控系统的遥信互传及对遥控操作进行闭锁。

⏹UT-2000Ⅳ集控站版支持DNYS-1C及DNYS-1D型电脑钥匙，使用DNYS-1C时最大支持15个站，使用DNYS-1D时最大支持30个站。

可以做为主站使用，也可以做为子站使用，可以通过RS232串口、拨号Modem、TCP/IP协议、GSM/GPRS实现与子站（主站）的通讯。

可以与一个或同时与多个监控（调动）系统通讯，实现与监控系统的遥信互传及对遥控操作进行闭锁。

⏹UT-2000Ⅳ配网版仅支持DNYS-1D型电脑钥匙，最大支持200个站，每个站的闭锁点数不超过600点，不支持与监控（调度）系统通讯。

1.2 UT-2000Ⅳ型主要功能特点⏹使用微型计算机，投资少，安装简单，升级方便。

⏹系统自带图形工具，可方便接线图修改，可以定义新的设备类型及设备画法。

允许一机多站、一站多图操作；在一站多图和多站多图的各接线图间可任意切换，接线图缩放、导航等功能方便了显示和操作。

⏹有完善的闭锁功能，能够对断路器、隔离开关、接地刀闸、临时接地线、网门等实现强制闭锁。

不仅能满足基本的“五防”闭锁功能，还可实现旁路母线充电、带路操作、倒母线操作、线路侧验电等复杂闭锁功能。

对于集控站，还可以有条件地实现站间闭锁功能。
