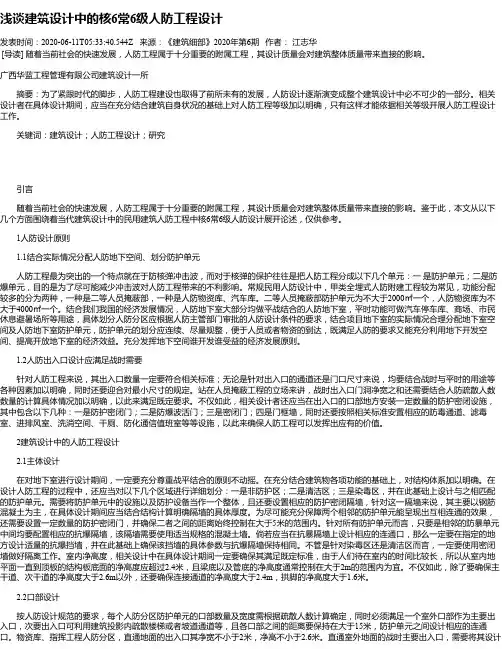

浅谈建筑设计中的核6常6级人防工程设计

发表时间：2020-06-11T05:33:40.544Z 来源：《建筑细部》2020年第6期 作者： 江志华

[导读] 随着当前社会的快速发展，人防工程属于十分重要的附属工程，其设计质量会对建筑整体质量带来直接的影响。

广西华蓝工程管理有限公司建筑设计一所

摘要：为了紧跟时代的脚步，人防工程建设也取得了前所未有的发展，人防设计逐渐演变成整个建筑设计中必不可少的一部分。相关设计者在具体设计期间，应当在充分结合建筑自身状况的基础上对人防工程等级加以明确，只有这样才能依据相关等级开展人防工程设计

工作。

关键词：建筑设计；人防工程设计；研究

引言

随着当前社会的快速发展，人防工程属于十分重要的附属工程，其设计质量会对建筑整体质量带来直接的影响。鉴于此，本文从以下几个方面围绕着当代建筑设计中的民用建筑人防工程中核6常6级人防设计展开论述，仅供参考。

1人防设计原则

1.1结合实际情况分配人防地下空间、划分防护单元

人防工程最为突出的一个特点就在于防核弹冲击波，而对于核弹的保护往往是把人防工程分成以下几个单元：一 是防护单元；二是防爆单元，目的是为了尽可能减少冲击波对人防工程带来的不利影响。常规民用人防设计中，甲类全埋式人防附建工程较为常见，功能分配

较多的分为两种，一种是二等人员掩蔽部，一种是人防物资库、汽车库。二等人员掩蔽部防护单元为不大于2000㎡一个，人防物资库为不

大于4000㎡一个。结合我们我国的经济发展情况，人防地下室大部分均做平战结合的人防地下室，平时功能可做汽车停车库、商场、市民

休息避暑场所等用途，具体划分人防分区应根据人防主管部门审批的人防设计条件的要求，结合项目地下室的实际情况合理分配地下室空

间及人防地下室防护单元，防护单元的划分应连续、尽量规整，便于人员或者物资的到达，既满足人防的要求又能充分利用地下开发空

间、提高开放地下室的经济效益。充分发挥地下空间谁开发谁受益的经济发展原则。

1.2人防出入口设计应满足战时需要

针对人防工程来说，其出入口数量一定要符合相关标准；无论是针对出入口的通道还是门口尺寸来说，均要结合战时与平时的用途等各种因素加以明确，同时还要迎合对最小尺寸的规定。站在人员掩蔽工程的立场来讲，战时出入口门洞净宽之和还需要结合人防疏散人数

数量的计算具体情况加以明确，以此来满足既定要求。不仅如此，相关设计者还应当在出入口的口部地方安装一定数量的防护密闭设施，

其中包含以下几种：一是防护密闭门；二是防爆波活门；三是密闭门；四是门框墙，同时还要按照相关标准安置相应的防毒通道、滤毒

室、进排风室、洗消空间、干厕、防化通信值班室等等设施，以此来确保人防工程可以发挥出应有的价值。

2建筑设计中的人防工程设计

2.1主体设计

在对地下室进行设计期间，一定要充分尊重战平结合的原则不动摇。在充分结合建筑物各项功能的基础上，对结构体系加以明确。在设计人防工程的过程中，还应当对以下几个区域进行详细划分：一是非防护区；二是清洁区；三是染毒区，并在此基础上设计与之相匹配

的防护单元。需要将防护单元中的设施以及防护设备当作一个整体，且还要设置相应的防护密闭隔墙，针对这一隔墙来说，其主要以钢筋

混凝土为主，在具体设计期间应当结合结构计算明确隔墙的具体厚度。为尽可能充分保障两个相邻的防护单元能呈现出互相连通的效果，

还需要设置一定数量的防护密闭门，并确保二者之间的距离始终控制在大于5米的范围内。针对所有防护单元而言，只要是相邻的防暴单元

中间均要配置相应的抗爆隔墙，该隔墙需要使用适当规格的混凝土墙。倘若应当在抗暴隔墙上设计相应的连通口，那么一定要在指定的地

方设计适量的抗爆挡墙，并在此基础上确保该挡墙的具体参数与抗爆隔墙保持相同。不管是针对染毒区还是清洁区而言，一定要使用密闭

墙做好隔离工作。室内净高度，相关设计中在具体设计期间一定要确保其满足既定标准，由于人们待在室内的时间比较长，所以从室内地

平面一直到顶板的结构板底面的净高度应超过2.4米，且梁底以及管底的净高度通常控制在大于2m的范围内为宜。不仅如此，除了要确保主

干道、次干道的净高度大于2.6m以外，还要确保连接通道的净高度大于2.4m，拱脚的净高度大于1.6米。

2.2口部设计

按人防设计规范的要求，每个人防分区防护单元的口部数量及宽度需根据疏散人数计算确定，同时必须满足一个室外口部作为主要出入口，次要出入口可利用建筑投影内疏散楼梯或者坡道通道等，且各口部之间的距离要保持在大于15米，防护单元之间设计相应的连通

口。物资库、指挥工程人防分区，直通地面的出入口其净宽不小于2米，净高不小于2.6米。直通室外地面的战时主要出入口，需要将其设计在地面建筑倒塌范围之外，倘若因为其他因素的阻碍而无法实施时，那么这个时候要有防倒塌防堵塞的技术措施。人员掩蔽所及物资库的

室外出入口可利用车库出室外地面的坡道进行人防疏散，出地面段盖顶需满足5米长的顶板盖板投影要求，同时出地面不在地面建筑5米防

倒塌范围之内。人员掩蔽工程出入口要设置以下两种通道：一种是密闭通通道；另一种是防毒通道。针对防毒通道来说，其往往设置在战

时的主要出入口，目的是为了直通室外地面，所以在具体设计期间除了要在密闭门设置一道以外，还需要在防护密闭门上也设置一道，并

且还要在通道一边设置适量的洗消间，同时还要把洗消间的污水汇集到指定的地方，收集受污染的水进行排放，尽可能减少污染情况出现

的概率。不仅如此，还应当对密闭通道设置与之相匹配的密闭门，并在此基础上设置单独的滤毒室以及进风机房。进风机房需要需要划为

清洁区中，并把滤毒室划为染毒区，而且二者之间还要设计相应的密闭门，目的是为了减少毒气肆意窜入到人防地下室中。

2.3柴油发电站

按人防规范要求，人防面积超过5000平方米需要设置足够数量的移动柴油发电机房，超过一定规模需要设置固定柴油电站，且电站一定要与以下几个地方保持足够的距离：一是工作人员休息的地方；二是指挥部门；三是通信部门。就机房、风机房等相关设施而言，一定

要将这些设施划分到防火分区当中。对于控制室、机房间来讲，一定要设置与之相匹配的密闭隔墙、密闭观察窗、进排风、排烟等相关设

施。除了要做好以上事情以外，固定电站当中还需要设置一定数量的变配电控制室，在对密闭观察窗进行设计的过程中，不但要符合相关

设计需求，而且还好促使其满足相关防火等级。

2.4平战功能转换

平站功能转换是人防工程设计的重点。所以，在对人防地下室进行设计的时候，应当将地下室拥有的双重功能考虑在内，并采取切实可行的方法来实现平站转换。在具体转换期间，还应当对以下几点予以高度重视：首先，针对部分设备工程来说，其不可以进行平站功能

转换，需要平时就安装到位且需要定时养护以保证设备的有效运转；其次，就平站结合人防工程而言，其以下几个地方禁止进行平站功能

转换：一是；作战期间所应用的出入口、排烟口等相关设施；二是混凝土浇筑的结构亦或是相关构件；三是防爆波地漏；四是防爆波清扫

口；五是，给水引入管以及排水出口管。在整个环节当中，针对专供常规应用的出入口而言，尽可能以临战封堵法为主。无论是针对战时

封堵的孔洞还是抗爆隔墙来说，均要做好钢板的预埋工作。最后，针对战时而设计的房屋以及设施来说，相关设计者一定要留出足够的空

间，并在临战时完成。

结语

综上，在当代建筑中，人防工程不但具备较强的防控功能，而且还拥有与之相匹配的经济功能以及生活功能，在常规生活中起到了不容小觑的作用。因此，相关设计人员在对人防工程项目进行设计期间，一定要严格按照既定标准进行又要结合项目的具体情况优化人防布

局，只有这样才能打造出一个品质优异的人防工程。

参考文献

[1]王宏伟.当代建筑设计中的人防工程设计探讨[J/OL].河南建材,2019(05):244-245.

[2]葛芸.人防工程建筑设计与地下空间利用[J].智能城市,2018,4(22):18-19.

[3]安朔.人防工程建筑设计中的常见问题及优化策略[J].城市建设理论研究(电子版),2017(21):108.

[4]郑建义.浅谈某住宅小区地下室人防工程建筑设计[J].江西建材,2016(05):35.

合集下载

浅谈建筑设计中的核6常6级人防工程设计

浅谈建筑设计中的核6常6级人防工程设计

浅谈建筑设计中的核6常6级人防工程设计

发表时间：2020-06-11T05:33:40.544Z 来源：《建筑细部》2020年第6期 作者： 江志华

[导读] 随着当前社会的快速发展，人防工程属于十分重要的附属工程，其设计质量会对建筑整体质量带来直接的影响。

广西华蓝工程管理有限公司建筑设计一所

摘要：为了紧跟时代的脚步，人防工程建设也取得了前所未有的发展，人防设计逐渐演变成整个建筑设计中必不可少的一部分。相关设计者在具体设计期间，应当在充分结合建筑自身状况的基础上对人防工程等级加以明确，只有这样才能依据相关等级开展人防工程设计

工作。

关键词：建筑设计；人防工程设计；研究

引言

随着当前社会的快速发展，人防工程属于十分重要的附属工程，其设计质量会对建筑整体质量带来直接的影响。鉴于此，本文从以下几个方面围绕着当代建筑设计中的民用建筑人防工程中核6常6级人防设计展开论述，仅供参考。

1人防设计原则

1.1结合实际情况分配人防地下空间、划分防护单元

人防工程最为突出的一个特点就在于防核弹冲击波，而对于核弹的保护往往是把人防工程分成以下几个单元：一 是防护单元；二是防爆单元，目的是为了尽可能减少冲击波对人防工程带来的不利影响。常规民用人防设计中，甲类全埋式人防附建工程较为常见，功能分配

较多的分为两种，一种是二等人员掩蔽部，一种是人防物资库、汽车库。二等人员掩蔽部防护单元为不大于2000㎡一个，人防物资库为不

大于4000㎡一个。结合我们我国的经济发展情况，人防地下室大部分均做平战结合的人防地下室，平时功能可做汽车停车库、商场、市民

休息避暑场所等用途，具体划分人防分区应根据人防主管部门审批的人防设计条件的要求，结合项目地下室的实际情况合理分配地下室空

间及人防地下室防护单元，防护单元的划分应连续、尽量规整，便于人员或者物资的到达，既满足人防的要求又能充分利用地下开发空

间、提高开放地下室的经济效益。充分发挥地下空间谁开发谁受益的经济发展原则。

人防工程中防护密闭门配筋验算探析

人防工程中防护密闭门配筋验算探析

第３８卷第１３期　・６４．　２　０　１　２年５月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖｏ１．３８　Ｎｏ．１３　Ｍａｖ．　２０１２　

文章编号：１００９—６８２５（２０１２）１３—００６４—０２　

人防工程中防护密闭门配筋验算探析　

李晨李建宇　

（山西省人防建筑设计研究院，山西太原０３００１３）　

摘要：通过核６、常６级防护密闭门的配筋计算，说明了人防工程中防护密闭门双层双向配筋及布置梅花形拉结筋的原因，并介　

绍了受压区钢筋的计算原理，以指导实践。　关键词：防护密闭门，　中击波，拉结筋　

中图分类号：ＴＵ３１１．４　文献标识码：Ａ　

０　引言　

防护密闭门是既能阻挡冲击波又能阻挡毒剂通过的门，在整　

个人防工程中起到防护和密闭的作用。人防门的配筋往往只是　选用人防门图集进行制作，使施工人员对人防工程中防护密闭门　

的受力特性了解不清，通过此计算过程，使我们更加清晰的了解　

到人防　＝［程中防护密闭门的受力特性及钢筋布置原理。　

１核６、常６级防护密闭门配筋计算　

根据《人民防空地下室设计规范》选ＢＦＭ１５２０—１５防护密闭　

门，由《人民防空工程设计规范》知［１３］：１．５。　

＝　＝　ｓ。　

第一道防护设备的等效静荷载：　

ｇｒ＝１．５ＡＰｃ：１．５×０．１＝１５０　ｋＮ／ｍ　。　防护密闭门尺寸：１　７００　ｍｍ×２　２００　ｍｍ。　

１．１　计算条件　

计算板长＝１．６　ｉｎ；计算板宽＝２．１　ｎｌ；板厚＝９０　ｍｍ。　

板容重＝２５．００　ｋＮ／ｍ　；恒载分项系数＝１．２０；活载分项系　

数：１．００。　荷载设计值：均布荷载＝１５２．７０　ｋＮ／ｍ　。　

混凝土强度等级：Ｃ４０　＝１４．３０　Ｎ／ｒａｍ　。　

支座纵筋级别：ＨＰＢ３００　＝２１０．００　Ｎ／ｍｍ　。　

板底纵筋级别：ＨＰＢ３００　＝２１０．００　Ｎ／ｍｍ　。　

混凝土保护层＝１５　ｍｍ，配筋计算　＝３５　ｍｍ。　

支撑条件：四边。』：：简支；下：简支；左：简支；右：简支。　

某地下人防工程初步设计说明

某地下人防工程初步设计说明

某地下人防工程初步设计说明

本工程地下室共二层，为地下车库及平战结合人防工程，平时作为地下车库使用，战时转换为二等人员掩蔽部和固定电站。地下人防工程设置在地下二层，总建筑面积约为6132.69㎡，为甲类附建式人防工程，抗力级别为防核武器6级，常规武器 6级，划分为4个防护单元：其中3个二等人员掩蔽部、1个固定电站，掩蔽面积为3900㎡，掩蔽人员为3900人。

二、设计依据 1、甲方提供的委托书及相关资料 2、《人民防空工程防化设计规范》(RFJ013-2010) 3、《人民防空地下室设计规范》(GB __-2005) 4、《汽车库建筑设计规范》（JGJ 100-98）

5、《人民防空工程防火设计规范》(GB __-2009) 6、《汽车库、修车库、停车场设计防火规范》（GB__-2014）

7、《人民防空工程防护功能平战转换设计标准》（RFJ 1-98）

8、《人民防空工程战技术要求》

三、战时功能设计 1、本工程地下车库人防区域战时转换为3个二等人员掩蔽部，1个人防固定电站，本人防工程抗力等级防核武器6级，常规武器 6级。防护单元及战时指标划分详表一。

表一：人防工程指标一览表 防护单元 人防面积 (m2) 战时 功能 抗力 级别 防化 级别 掩蔽面积(m2) 掩蔽人数 (人) 疏散宽度 位置 1

1927.47 二等人员掩蔽所 核6 常6 丙级 1300 1300 3.9 地下二层 2

1977.91 二等人员掩蔽所 核6 常6 丙级 1300 1300 3.9 地下二层 3

1981.97 二等人员掩蔽所 核6 常6 丙级 1300 1300 3.9 地下二层 4

245.34 固定电站 核6 常6 丙级 / / / 地下二层 合计 6132.69 3900

3900 11.7m 2、每个防护单元设2-3个战时出入口。出入口分别与人防进、排风口结合，战时主要出入口均设在排风口部，并结合汽车坡道或室外楼梯及自行车坡道等直通室外，主要出入口第一道防护门外通道按防倒塌设计，保障战时人员通行。

人防计算时应注意的一些问题

人防计算时应注意的一些问题

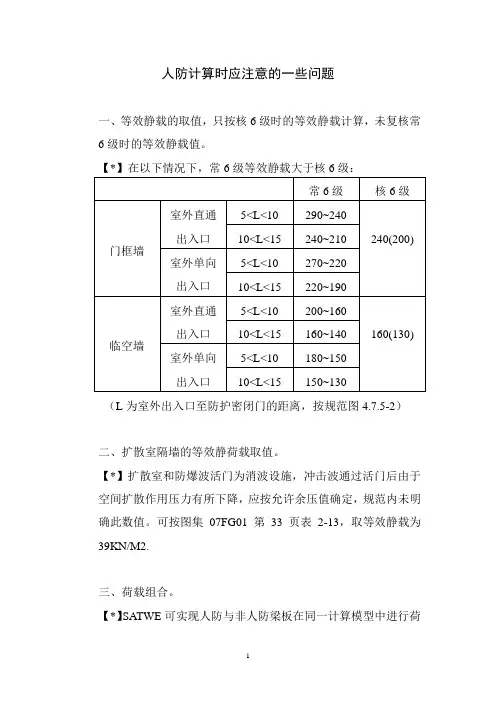

1 人防计算时应注意的一些问题
