外架施工方案

XX工程XX标段

外架搭拆专项施工方案

项目总工：

项目经理：

中铁四局集团建筑工程有限公司XX项目经理部

年 月 日 **工程**标段 外脚手架搭拆施工方案

1

XX工程XX标段

外架搭拆专项施工方案

编号：

版本号：

发放编号：

编制：

复核：

审核：

批准：

有效状态：

中铁四局集团建筑工程有限公司XX项目经理部

年 月 日 **工程**标段 外脚手架搭拆施工方案

2 项目施工组织设计（施工方案）会签记录表

工程名称 施工单位

建设单位 设计单位

施组（方案）名称

工程概况：

会签意见：

编制人（签字）

参与会签人员（签字）

项目经理（签字） 项目副经理（签字）

项目技术负责人（签字） 项目安全负责人（签字）

项目工程技术部（签字） 项目物资部（签字）

项目质量负责人（签字） 项目财务部（签字）

项目机电专业工程师（签字） 项目机械设备专业人员（签字） **工程**标段 外脚手架搭拆施工方案

3 项目施工组织设计（施工方案）会签记录表

工程名称

施组（方案）名称 编制时间

编 制 项目经理

复 核 项目总工

审

核

会

签 技术中心 审核意见：

公司技术中心（公章）

审核人：

审核时间： 年 月 日

安质部 审核意见：

公司安质部（公章）：

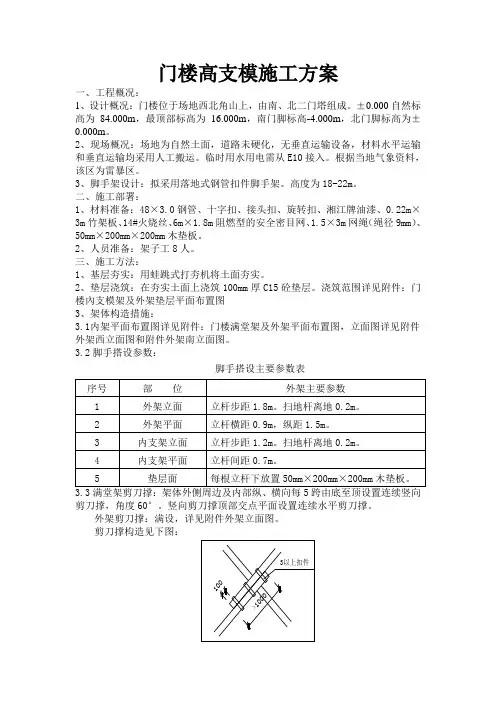

门楼高支模施工方案

一、工程概况：

1、设计概况：门楼位于场地西北角山上，由南、北二门塔组成。±0.000自然标高为84.000m，最顶部标高为16.000m，南门脚标高-4.000m，北门脚标高为±0.000m。

2、现场概况：场地为自然土面，道路未硬化，无垂直运输设备，材料水平运输和垂直运输均采用人工搬运。临时用水用电需从E10接入。根据当地气象资料，该区为雷暴区。

3、脚手架设计：拟采用落地式钢管扣件脚手架。高度为18-22m。

二、施工部署：

1、材料准备：48×3.0钢管、十字扣、接头扣、旋转扣、湘江牌油漆、0.22m×3m竹架板、14#火烧丝、6m×1.8m阻燃型的安全密目网、1.5×3m网绳（绳径9mm）、50mm×200mm×200mm木垫板。

2、人员准备：架子工8人。

三、施工方法：

1、基层夯实：用蛙跳式打夯机将土面夯实。

2、垫层浇筑：在夯实土面上浇筑100mm厚C15砼垫层。浇筑范围详见附件：门楼內支模架及外架垫层平面布置图

3、架体构造措施：

3.1内架平面布置图详见附件：门楼满堂架及外架平面布置图，立面图详见附件外架西立面图和附件外架南立面图。

3.2脚手搭设参数：

脚手搭设主要参数表

序号 部 位 外架主要参数

1 外架立面 立杆步距1.8m。扫地杆离地0.2m。

2 外架平面 立杆横距0.9m，纵距1.5m。

3 内支架立面 立杆步距1.2m。扫地杆离地0.2m。

4 内支架平面 立杆间距0.7m。

5 垫层面 每根立杆下放置50mm×200mm×200mm木垫板。

3.3满堂架剪刀撑：架体外侧周边及内部纵、横向每5跨由底至顶设置连续竖向剪刀撑，角度60°。竖向剪刀撑顶部交点平面设置连续水平剪刀撑。

外架剪刀撑：满设，详见附件外架立面图。

剪刀撑构造见下图：

>10001003以上扣件 3.4斜道：斜道位置详见平面布置图，立面构造如下：

150015001500150060019006001900剪刀撑挡脚板挡脚板扫地杆护栏木防滑条15001506005005001900500150015001500150015001500600500200200脚手板50厚木垫板钢底座说明：1、本图为人行斜道，每跑宽度不得小于1m，坡度以1:3为宜(高:长)。2、当搭设运料斜道时，每跑宽度不得小于1.5m，坡度以1:6为宜。3、斜道两侧及平分处应设置护拦和挡脚板，人行通道板上钉防滑条，防滑条断面尺寸20x30mm，宜采用木质材料，间距不大于300mm。4、脚手板顺铺时，下面板压上面板，接头处用三角木填牢。5、人行斜道应在脚手架外立杆设置，每6m高度设置连墙杆两根(即6x7.5m范围内设置连墙杆2根)。6、斜道外立面设置连续剪刀撑。3.5封闭层：第一步封闭，往上每隔5步设置一层。

离石一中新建教学楼

落地双排外架搭拆方案

SXSJ12F-LS-007

审批：

审核：

编制：

山西四建集团有限公司十二分公司

二〇〇九年十一月十九日

1、 工程概况

本工程为离石一中新建教学楼，位于离石区建设南街，离石一中校区内，结构形式为框架结构，地下一层，地上四层，总建筑面积5094.16㎡，最高处15.9m，女儿墙高度15.6m。搭设高度17.2m，东西搭设长56m，南北长19.4m，兼作主体施工时全封闭防护及装修用外架。

2、落地式双排扣件式钢管外架组成

采用立杆间距1.5m，排距1.2m步距1.8m，距离建筑完成面0.35m，东西方向设置三道剪刀撑，两边和中间，南北方向设置两道剪刀撑，两边设置，剪刀撑跨设宽度为四跨立杆，连墙件两步三跨设置刚性连接，外排加设护身栏杆，钢管刷橘红色防锈漆，外挂1.8m幅宽密目网，脚手板采用50mm厚木架板

1—立杆 2—纵向水平杆 3—横向水平杆

4—脚手架 5—剪刀撑 6—连墙杆

7—纵向扫地杆 8—横向扫地杆 9—垫木

10—挡脚杆 11—护身栏杆

主要构件及作用

项次 名称 作 用

1 立杆 平行于建筑物并垂直于地面的杆件，是传递脚手架结构自重、施工荷载与风载的主要受力杆件

2 纵向水平杆 平行于建筑物，在纵向连接各立杆的通常水平杆件，是传递施工荷载给立杆的主要受力杆件。

3 横向水平杆 垂直于建筑，在横向连接脚手架内外立杆的水平杆件，是承受并传递施工荷载给立杆的主要受力杆件。

4 扣件 是组成脚手架结构的连接件

直角扣件 连接两根直交钢管的扣件，是依靠扣件与钢管表面间的摩擦力传递施工荷载、风荷载的受力配件。

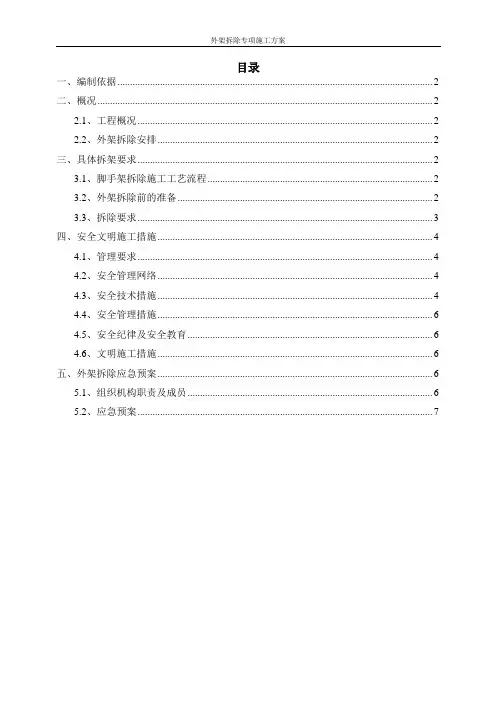

外架拆除专项施工方案

目录

一、编制依据 .............................................................................................................................. 2

二、概况 ...................................................................................................................................... 2

2.1、工程概况 ...................................................................................................................... 2

2.2、外架拆除安排 .............................................................................................................. 2

三、具体拆架要求 ...................................................................................................................... 2

3.1、脚手架拆除施工工艺流程 .......................................................................................... 2

3.2、外架拆除前的准备 ...................................................................................................... 2
