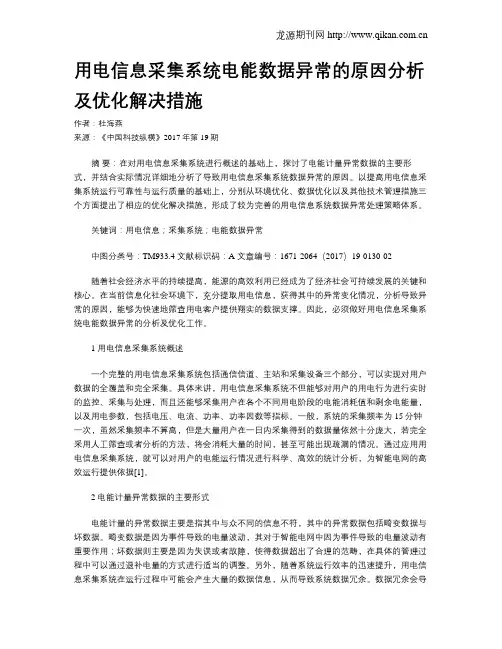

用电信息采集系统电能数据异常的原因分析及优化解决措施

作者：杜海燕

来源：《中国科技纵横》2017年第19期

摘 要：在对用电信息采集系统进行概述的基础上，探讨了电能计量异常数据的主要形式，并结合实际情况详细地分析了导致用电信息采集系统数据异常的原因。以提高用电信息采集系统运行可靠性与运行质量的基础上，分别从环境优化、数据优化以及其他技术管理措施三个方面提出了相应的优化解决措施，形成了较为完善的用电信息系统数据异常处理策略体系。

关键词：用电信息；采集系统；电能数据异常

中图分类号：TM933.4 文献标识码：A 文章编号：1671-2064（2017）19-0130-02

随着社会经济水平的持续提高，能源的高效利用已经成为了经济社会可持续发展的关键和核心。在当前信息化社会环境下，充分提取用电信息，获得其中的异常变化情况，分析导致异常的原因，能够为快速地筛查用电客户提供翔实的数据支撑。因此，必须做好用电信息采集系统电能数据异常的分析及优化工作。

1 用电信息采集系统概述

一个完整的用电信息采集系统包括通信信道、主站和采集设备三个部分，可以实现对用户数据的全覆盖和完全采集。具体来讲，用电信息采集系统不但能够对用户的用电行为进行实时的监控、采集与处理，而且还能够采集用户在各个不同用电阶段的电能消耗值和剩余电能量，以及用电参数，包括电压、电流、功率、功率因数等指标。一般，系统的采集频率为15分钟一次，虽然采集频率不算高，但是大量用户在一日内采集得到的数据量依然十分庞大，若完全采用人工筛查或者分析的方法，将会消耗大量的时间，甚至可能出现疏漏的情况。通过应用用电信息采集系统，就可以对用户的电能运行情况进行科学、高效的统计分析，为智能电网的高效运行提供依据[1]。

2 电能计量异常数据的主要形式

龙源期刊网

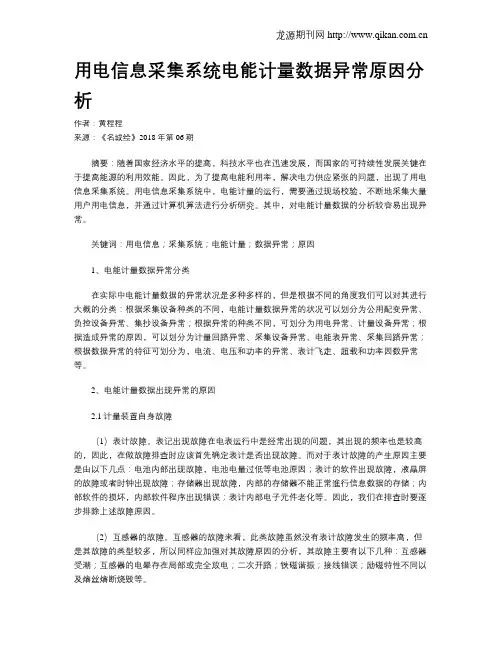

用电信息采集系统电能计量数据异常原因分析

作者：黄程程

来源：《名城绘》2018年第06期

摘要：随着国家经济水平的提高，科技水平也在迅速发展，而国家的可持续性发展关键在于提高能源的利用效能。因此，为了提高电能利用率，解决电力供应紧张的问题，出现了用电信息采集系统。用电信息采集系统中，电能计量的运行，需要通过现场校验，不断地采集大量用户用电信息，并通过计算机算法进行分析研究。其中，对电能计量数据的分析较容易出现异常。

关键词：用电信息；采集系统；电能计量；数据异常；原因

1、电能计量数据异常分类

在实际中电能计量数据的异常状况是多种多样的，但是根据不同的角度我们可以对其进行大概的分类：根据采集设备种类的不同，电能计量数据异常的状况可以划分为公用配变异常、负控设备异常、集抄设备异常；根据异常的种类不同，可划分为用电异常、计量设备异常；根据造成异常的原因，可以划分为计量回路异常、采集设备异常、电能表异常、采集回路异常；根据数据异常的特征可划分为，电流、电压和功率的异常、表计飞走、超载和功率因数异常等。

2、电能计量数据出现异常的原因

2.1计量装置自身故障

（1）表计故障。表记出现故障在电表运行中是经常出现的问题，其出现的频率也是较高的，因此，在做故障排查时应该首先确定表计是否出现故障。而对于表计故障的产生原因主要是由以下几点：电池内部出现故障，电池电量过低等电池原因；表计的软件出现故障，液晶屏的故障或者时钟出现故障；存储器出现故障，内部的存储器不能正常進行信息数据的存储；内部软件的损坏，内部软件程序出现错误；表计内部电子元件老化等。因此，我们在排查时要逐步排除上述故障原因。

（2）互感器的故障。互感器的故障来看，此类故障虽然没有表计故障发生的频率高，但是其故障的类型较多，所以同样应加强对其故障原因的分析，其故障主要有以下几种：互感器受潮；互感器的电晕存在局部或完全放电；二次开路；铁磁谐振；接线错误；励磁特性不同以及熔丝熔断烧毁等。 龙源期刊网

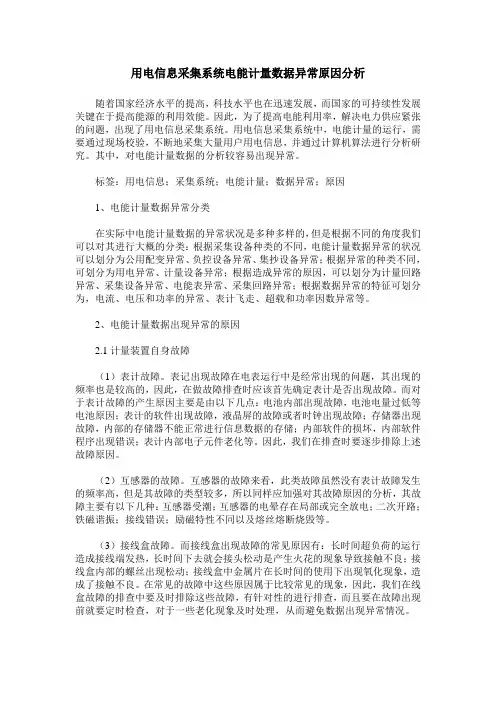

用电信息采集系统电能计量数据异常原因分析

随着国家经济水平的提高，科技水平也在迅速发展，而国家的可持续性发展关键在于提高能源的利用效能。因此，为了提高电能利用率，解决电力供应紧张的问题，出现了用电信息采集系统。用电信息采集系统中，电能计量的运行，需要通过现场校验，不断地采集大量用户用电信息，并通过计算机算法进行分析研究。其中，对电能计量数据的分析较容易出现异常。

标签：用电信息；采集系统；电能计量；数据异常；原因

1、电能计量数据异常分类

在实际中电能计量数据的异常状况是多种多样的，但是根据不同的角度我们可以对其进行大概的分类：根据采集设备种类的不同，电能计量数据异常的状况可以划分为公用配变异常、负控设备异常、集抄设备异常；根据异常的种类不同，可划分为用电异常、计量设备异常；根据造成异常的原因，可以划分为计量回路异常、采集设备异常、电能表异常、采集回路异常；根据数据异常的特征可划分为，电流、电压和功率的异常、表计飞走、超载和功率因数异常等。

2、电能计量数据出现异常的原因

2.1计量装置自身故障

（1）表计故障。表记出现故障在电表运行中是经常出现的问题，其出现的频率也是较高的，因此，在做故障排查时应该首先确定表计是否出现故障。而对于表计故障的产生原因主要是由以下几点：电池内部出现故障，电池电量过低等电池原因；表计的软件出现故障，液晶屏的故障或者时钟出现故障；存储器出现故障，内部的存储器不能正常进行信息数据的存储；内部软件的损坏，内部软件程序出现错误；表计内部电子元件老化等。因此，我们在排查时要逐步排除上述故障原因。

（2）互感器的故障。互感器的故障来看，此类故障虽然没有表计故障发生的频率高，但是其故障的类型较多，所以同样应加强对其故障原因的分析，其故障主要有以下几种：互感器受潮；互感器的电晕存在局部或完全放电；二次开路；铁磁谐振；接线错误；励磁特性不同以及熔丝熔断烧毁等。

（3）接线盒故障。而接线盒出现故障的常见原因有：长时间超负荷的运行造成接线端发热，长时间下去就会接头松动是产生火花的现象导致接触不良；接线盒内部的螺丝出现松动；接线盒中金属片在长时间的使用下出现氧化现象，造成了接触不良。在常见的故障中这些原因属于比较常见的现象，因此，我们在线盒故障的排查中要及时排除这些故障，有针对性的进行排查，而且要在故障出现前就要定时检查，对于一些老化现象及时处理，从而避免数据出现异常情况。

龙源期刊网

用电信息采集终端异常原因分析及防范措施

作者：王艳

来源：《科学导报·科学工程与电力》2019年第17期

【摘 ;要】随着电力采集设备的广泛应用，电力采集系统通过电力采集终端对台区电能表数据进行采集，从而实现对居民用户的电量实现每日监控，对台区的供电情况进行把握。采集终端安装的现场往往比较恶劣，终端运行环境质量难以控制，导致采集终端出现异常故障。对此，文章就用电信息采集终端异常原因分析及防范措施进行了简要的分析和研究，仅供参考。

【关键词】用电信息;采集终端;异常原因;防范措施

1引言

用电信息采集终端，简称“采集终端”。它是对各信息采集点进行用电信息采集的设备，能够实现电能表数据采集、数据管理、数据双向传输以及转发、执行控制命令等功能。当采集终端发生故障时，需要运维技术人员及时准确地定位故障点的位置，并解决故障问题，从而提高用电信息采集系统的运行效率。

2用电信息采集终端概述

电力用户用电信息采集系统包括主站、信道和采集终端三部分。主站存储所有电力用户的电能信息并与营销系统接口，通信信道包括光纤专网、GPRS/CDMA无线公网、230MHz无线专网等，采集终端包括专用变压器采集终端（简称“专变终端”）、集中器、采集器等各类现场终端。用电信息采集终端，简称用采终端，是对电力用户的电能数据等信息进行数据采集的设备，具备采集电能表数据、管理数据、双向传输数据和执行或转发控制命令等功能。用电信息采集终端按照计量点属性的不同可以分为集中抄表终端、专变采集终端、配变监测终端三种。1）集中抄表终端：集中抄表终端是指集中器和采集器，是采集低压用户用电信息的设备。集中器的主要功能是将抄读回的采集器和电表数据存储并按照主站下发的任务进行定时上报;采集器是用于采集电能表信息的设备，起到了集中器与电表之间数据交换的作用。2）专变采集终端：专变采集终端可广泛用于专变用户的远程抄表、负荷控制、异常监测、事件告警及预付费管理等。不仅可以实时监控用户的运行状态，为现场设备的安全运行提供信息支撑，而且可以为电能质量在线监测、用电特征分析、负荷预测等管理功能提供基础数据支撑。专变采集终端具有丰富的异常用电监测功能，可以实时监测并上报异常用电情况及计量装置故障情况，为计量异常在线监测提供及时、准确的数据支持。3）配变监测终端：配变监测终端类似专变采集终端，但其一般安装在公变计量点上，起到了实时监测台区用电质量的作用。目前，正在大量更换配变监测计量终端，简称“一体表”，它是电表与配变终端的结合体，节约了成本的同时提高了用电数据的实时性、精确性。
