电动汽车充电桩技术

汽车充电桩技术原理及应用汽车充电桩技术原理及应用是指电动汽车充电的过程中所涉及的基本原理及其在实际应用中的具体方式。

下面将包括相关原理和应用的详细解释。

一、汽车充电桩技术原理1. 充电桩的基本组成结构: 充电桩是由电源输入部分、充电控制部分和输出连接部分组成的。

电源输入部分是连接电网的部分，提供充电桩所需的电能。

充电控制部分是控制充电过程的关键部分，包括充电控制芯片和相应的控制电路。

输出连接部分是与电动汽车连接的部分，用于向电动汽车充电。

2. 充电桩工作原理: 充电桩的工作原理主要包括直流快速充电和交流慢速充电两种方式。

- 直流快速充电：采用直流快速充电技术，通过直流充电桩向电动汽车的电池组供电。

直流快速充电最明显的特点是充电速度快，通常只需要30分钟到1小时不等就可以充满电。

其原理是通过充电机将交流电转换为直流电，然后向电动汽车的电池组输送高电流充电。

- 交流慢速充电：采用交流慢速充电技术，通过交流充电桩向电动汽车的电池组供电。

交流慢速充电通常需要几个小时到数十个小时不等的充电时间。

其原理是通过交流充电机将电网输入的交流电转换为直流电，然后向电动汽车的电池组输送充电。

3. 充电桩的通信原理: 充电桩还需要与电动汽车进行通信，以便监测和控制充电过程。

通信主要包括充电桩与电动汽车之间的物理连接和协议通信两个方面。

物理连接主要是通过连接线将充电桩和电动汽车连接起来，以确保充电桩能够与电动汽车进行通信。

协议通信主要是通过特定的通信协议进行数据的传输和命令的交互，以实现对电动汽车充电过程的监控和控制。

4. 充电桩的保护装置: 充电桩还需要具备相应的保护装置，以确保充电过程的安全性。

常见的保护装置包括过流保护、过压保护、漏电保护和温度保护等。

过流保护用于防止电流过大造成设备损坏，过压保护用于防止电压过高对设备和电动汽车造成损害，漏电保护用于防止漏电造成人身伤害，温度保护用于防止温度过高造成设备损坏。

二、汽车充电桩技术应用1. 家庭充电桩: 家庭充电桩是安装在家庭住宅或小区停车位上的充电设备，主要用于给家用电动汽车充电。

电动汽车充电桩建设技术指南及规范要求随着电动汽车的日益普及，电动汽车充电桩建设成为了一个重要的领域。

为了提供安全、高效、可靠的充电服务，需要依据一定的技术指南和规范要求进行建设。

本文将介绍电动汽车充电桩建设的技术指南及规范要求。

1. 充电桩基础设施规划在进行充电桩建设之前，需要进行充电需求分析和基础设施规划。

首先，根据所需充电桩的数量和充电功率等参数，确定充电站的建设规模。

其次，选择合适的充电桩布局和安装位置，考虑到建筑物的结构和使用需求。

2. 充电桩技术要求充电桩的技术要求包括充电功率、充电接口标准、通信协议、充电桩的安全性能等。

首先，充电功率应根据需求和电网条件进行合理设定，以保证充电的效率和安全性。

其次，充电接口标准应符合国家和行业标准，以便于电动汽车的充电。

通信协议用于桩车之间的数据传输，应选择可靠且安全的通信协议。

最后，充电桩的安全性能是至关重要的，应满足相关的安全标准和要求，以防止电火灾和其他安全风险。

3. 充电桩建设的运维要求充电桩建设完成后，还需要进行运维工作，以保证充电桩的正常运行。

运维要求包括充电桩的监控和维护。

充电桩应安装监控系统，及时监测桩的运行状态和充电数据，以及实现远程监控和故障诊断。

维护工作包括定期检查设备、更换损坏部件、清洁充电设备等，确保充电桩始终处于良好的工作状态。

4. 充电桩的用户体验要求为了提供良好的用户体验，充电桩建设还需要满足一些用户要求。

首先，充电桩的外观设计应美观大方，易于识别和使用，便于用户操作。

其次，充电桩的充电速度要满足用户的需求，特别是在高峰时段需要确保充电过程的效率和速度。

此外，提供便利的支付方式和详细的充电账单也是提高用户体验的重要因素。

5. 充电桩的环保要求在充电桩建设过程中，应考虑环境保护的要求。

首先，选用优质的材料和设备，以提高设备的寿命和效率。

其次，减少噪音和振动污染，可采用隔音和隔震材料进行处理。

另外，充电桩应具备储能功能，以便于峰谷电价利用和电网平衡。

标准差异比照表NB/T 33002-2023 《电动汽车沟通充电桩技术条件》2023-05-24 公布2023-10-01 实施Q/GDW 1485-2023 《电动汽车沟通充电桩技术条件》2023-10-15 公布2023-10-15 实施章节名称NB/T33002-2023 要求内容Q/GDW1485-2023 要求内容1范围本标准规定了电动汽车沟通充电桩〔以下简称充电桩〕根本构成、功能要求、技术要求、试验工程、产品资料等方面的要求。

本标准规定了电动汽车沟通充电桩〔以下简称充电桩〕的根本构成、功能要求、技术要求、标志、包装、运输和贮存的要求。

本标准适用于承受传导式充电的充电桩选型、配置和检验。

本标准适用于国家电网公司建设的电动汽车沟通充电桩。

2标准性引用文件以下文件对于本标准的应用是必不行少的。

但凡注日期的引用文件，仅注日期的版本适用于本标准。

但凡不注日期的引用文件，其最版本〔包括全部的修改单〕适用于本标准。

GB/T 18487.1-2023《电动车辆传导充电系统一般要求》GB/T20234《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》GB 4208-2023《外壳防护等级〔IP 代码〕》GB/T 4797.6-1995《电工电子产品自然环境条件尘、沙、盐雾》GB 7251.1-2023《低压成套开关设备和掌握设备第一局部型式试验和局部型式试验成套设备》以下文件对于本标准的应用是必不行少的。

但凡注日期的引用文件，仅注日期的版本适用于本标准。

但凡不注日期的引用文件，其最版本〔包括全部的修改单〕适用于本标准。

GB 4208-2023 《外壳防护等级〔IP 代码〕》GB 7251.1-2023《低压成套开关设备和掌握设备第 1 局部型式试验和局部型式试验成套设备》GB 7251.3-2023《低压成套开关设备和掌握设备第 3 局部对非专业人员可进入场地的低压成套开关设备和掌握设备——配电板的特别要求》GB/T 13384-2023《基点产品包装通用技术条件》GB/T 17626.2-2023《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 17626.3-2023《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626.4-2023《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T 17626.5-2023《电磁兼容试验和测量技术浪涌〔冲击〕抗扰度试验》GB/T 17626.11-2023《电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验》GB/T 18487.3-2023 《电动车辆传导充电系统电动车辆沟通直流充电机〔站〕》GB/T 20234.2-2023《电动汽车传导充电用连接装置第 2 局部：沟通充电接口》GB/T 29317-2023《电动汽车充换电设施术语》3术语和定义4总则5根本构成3.1车载充电机 on-board charger固定安装在电动汽车上运行的充电机。

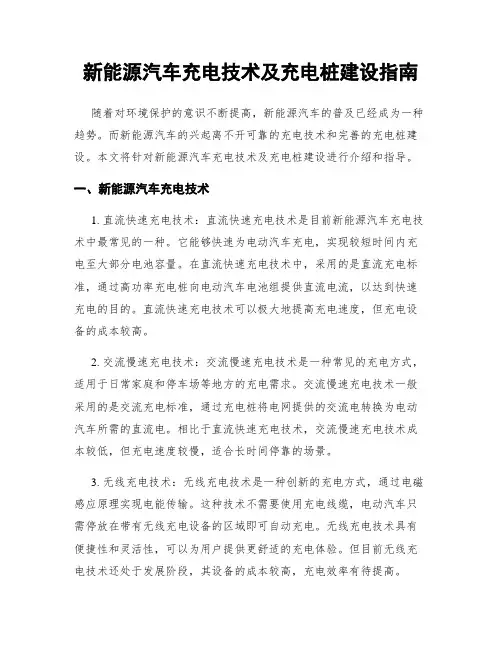

新能源汽车充电技术及充电桩建设指南随着对环境保护的意识不断提高，新能源汽车的普及已经成为一种趋势。

而新能源汽车的兴起离不开可靠的充电技术和完善的充电桩建设。

本文将针对新能源汽车充电技术及充电桩建设进行介绍和指导。

一、新能源汽车充电技术1. 直流快速充电技术：直流快速充电技术是目前新能源汽车充电技术中最常见的一种。

它能够快速为电动汽车充电，实现较短时间内充电至大部分电池容量。

在直流快速充电技术中，采用的是直流充电标准，通过高功率充电桩向电动汽车电池组提供直流电流，以达到快速充电的目的。

直流快速充电技术可以极大地提高充电速度，但充电设备的成本较高。

2. 交流慢速充电技术：交流慢速充电技术是一种常见的充电方式，适用于日常家庭和停车场等地方的充电需求。

交流慢速充电技术一般采用的是交流充电标准，通过充电桩将电网提供的交流电转换为电动汽车所需的直流电。

相比于直流快速充电技术，交流慢速充电技术成本较低，但充电速度较慢，适合长时间停靠的场景。

3. 无线充电技术：无线充电技术是一种创新的充电方式，通过电磁感应原理实现电能传输。

这种技术不需要使用充电线缆，电动汽车只需停放在带有无线充电设备的区域即可自动充电。

无线充电技术具有便捷性和灵活性，可以为用户提供更舒适的充电体验。

但目前无线充电技术还处于发展阶段，其设备的成本较高，充电效率有待提高。

二、充电桩建设指南1. 设备选择与布局：在新能源汽车充电桩建设中，设备选择非常重要。

首先，根据充电需求和充电桩地点的不同，选择适当的充电桩类型，包括直流快速充电桩、交流慢速充电桩以及无线充电设备。

其次，根据地理位置、充电需求等因素，合理布局充电桩，确保充电桩覆盖面广，用户可以方便地使用。

2. 充电桩接入和配套设施建设：充电桩的接入和配套设施建设也是十分重要的。

首先，选择合适的电源接入方式，确保充电桩能够稳定地接通电源，提供可靠的充电服务。

其次，配备充电桩管理系统，实现对充电桩的监测、维护和运营。

电动汽车充电系统技术规范第部分充电站及充电桩设计规范引言电动汽车的快速发展，加速了充电基础设施建设的需求，使得充电站及充电桩成为电动汽车发展的重要组成部分。

为了确保电动汽车充电系统的安全性、可靠性和互操作性，制定本规范，用于指导充电站及充电桩的设计。

1.术语定义1.1充电站：为电动汽车提供充电服务的建筑设施，包括充电设备、充电桩、电力接入设备、充电监控系统等。

1.2充电桩：充电站内供电动汽车充电使用的设备，包括电源开关、充电机、电流传感器、计费系统等。

1.3充电标准：用于规定电动汽车充电设备的技术规范，包括充电接口标准、充电模式、充电功率等。

1.4充电模式：电动汽车充电的方式，包括交流充电模式、直流充电模式等。

2.充电站设计规范2.1充电站的选址应考虑电源供应情况、交通便利程度、停车需求及潜在用户规模等因素。

充电站应离主要道路近，便于用户停车和充电。

2.2充电站应具备良好的电力供应设施，包括变电站、配电设备、电缆等，保证充电设备的正常运行。

2.3充电站内充电桩的布局应合理，充电桩与充电室间距适宜，便于用户使用和维护。

充电桩的标示应清晰可见，方便用户找到充电接口。

2.4充电站应设有充电桩的数量预留空间，便于后期增加充电桩，以满足用户增长的需求。

3.1充电桩的外观设计应美观大方，符合人体工程学原理，方便用户操作和交流。

3.2充电桩应具备电力接入保护装置，确保充电过程中电力供应的稳定性和安全性。

3.3充电桩应具备电流传感器，能够准确测量充电电流，进行计费和监控。

3.4充电桩应配备充电模式选择设备，支持交流充电和直流充电两种充电模式。

3.5充电桩应具备充电接口符合充电标准的要求，能够与不同品牌、型号的电动汽车充电接口适配。

3.6充电桩应具备计费系统，能够对充电服务进行计费和结算，并提供计费明细给用户。

4.充电站及充电桩设计的安全性要求4.1充电站及充电桩应具备防雷击保护装置，确保充电设备和用户的安全。

4.2充电设备应具备过流、过压、过温、短路等保护功能，以确保充电过程中设备的安全性。

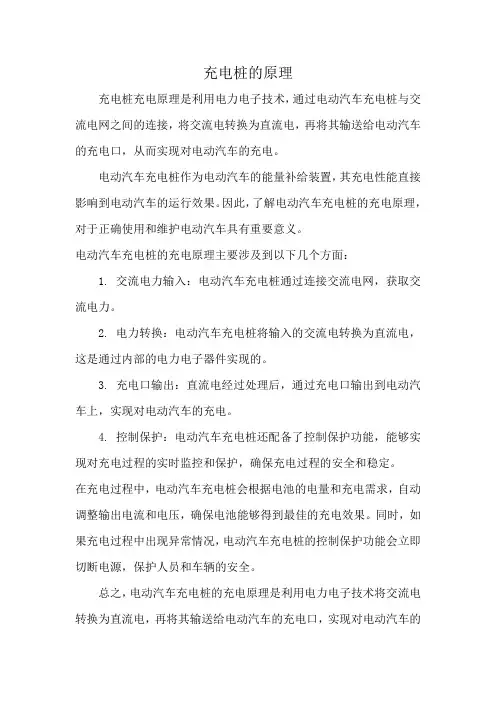

充电桩的原理
充电桩充电原理是利用电力电子技术，通过电动汽车充电桩与交流电网之间的连接，将交流电转换为直流电，再将其输送给电动汽车的充电口，从而实现对电动汽车的充电。

电动汽车充电桩作为电动汽车的能量补给装置，其充电性能直接影响到电动汽车的运行效果。

因此，了解电动汽车充电桩的充电原理，对于正确使用和维护电动汽车具有重要意义。

电动汽车充电桩的充电原理主要涉及到以下几个方面：
1. 交流电力输入：电动汽车充电桩通过连接交流电网，获取交流电力。

2. 电力转换：电动汽车充电桩将输入的交流电转换为直流电，这是通过内部的电力电子器件实现的。

3. 充电口输出：直流电经过处理后，通过充电口输出到电动汽车上，实现对电动汽车的充电。

4. 控制保护：电动汽车充电桩还配备了控制保护功能，能够实现对充电过程的实时监控和保护，确保充电过程的安全和稳定。

在充电过程中，电动汽车充电桩会根据电池的电量和充电需求，自动调整输出电流和电压，确保电池能够得到最佳的充电效果。

同时，如果充电过程中出现异常情况，电动汽车充电桩的控制保护功能会立即切断电源，保护人员和车辆的安全。

总之，电动汽车充电桩的充电原理是利用电力电子技术将交流电转换为直流电，再将其输送给电动汽车的充电口，实现对电动汽车的
充电。

同时，电动汽车充电桩还配备了控制保护功能，确保充电过程的安全和稳定。

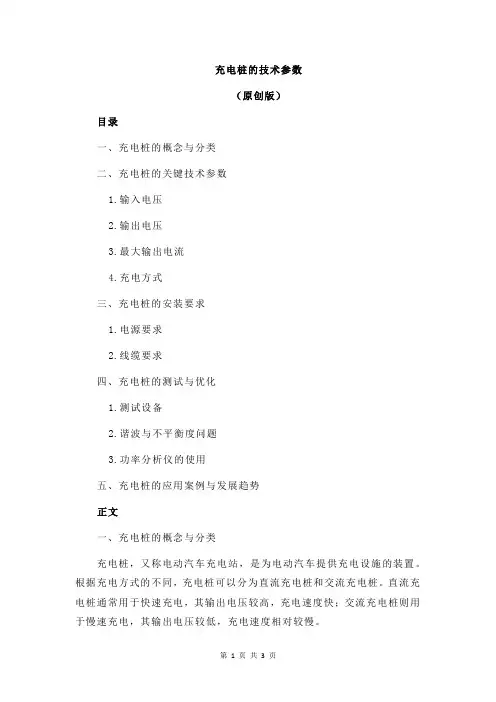

充电桩的技术参数（原创版）目录一、充电桩的概念与分类二、充电桩的关键技术参数1.输入电压2.输出电压3.最大输出电流4.充电方式三、充电桩的安装要求1.电源要求2.线缆要求四、充电桩的测试与优化1.测试设备2.谐波与不平衡度问题3.功率分析仪的使用五、充电桩的应用案例与发展趋势正文一、充电桩的概念与分类充电桩，又称电动汽车充电站，是为电动汽车提供充电设施的装置。

根据充电方式的不同，充电桩可以分为直流充电桩和交流充电桩。

直流充电桩通常用于快速充电，其输出电压较高，充电速度快；交流充电桩则用于慢速充电，其输出电压较低，充电速度相对较慢。

二、充电桩的关键技术参数1.输入电压：充电桩的输入电压是指充电桩从电网接收的电压。

一般来说，充电桩的输入电压为三相四线 380V AC 15%。

2.输出电压：充电桩的输出电压是指充电桩向电动汽车提供的电压。

输出电压应满足电动汽车的电池制式要求，通常为直流电，如特斯拉充电桩的输出电压为 380V DC。

3.最大输出电流：最大输出电流是指充电桩能够向电动汽车提供的最大电流。

最大输出电流应满足电动汽车的电池制式 1C 的要求，以保证充电速度。

4.充电方式：充电桩的充电方式包括恒流 - 恒压充电、恒流 - 恒压- 恒温充电等。

恒流 - 恒压充电是指在充电过程中，充电电流保持恒定，当电池电压达到一定值后，充电电压逐渐升高；恒流 - 恒压 - 恒温充电则是在恒流 - 恒压充电的基础上，增加了对充电过程中的温度控制。

三、充电桩的安装要求1.电源要求：充电桩的电源要求与所在地区的电网容量有关。

一般来说，单相电 220V、4 平方的线缆可以满足家用充电桩的安装要求；而对于快充充电桩，需要三相四线 380V 的电源，以保证充电速度。

2.线缆要求：充电桩的线缆要求主要考虑线缆的截面积和绝缘性能。

一般来说，线缆的截面积应满足充电桩的最大输出电流要求，以保证充电过程中的稳定性；线缆的绝缘性能应符合相关标准，以保证安全。

充电桩设备知识点总结一、充电桩的基本概念充电桩又称为电动汽车充电站，是指为电动汽车进行电能充电的设备。

充电桩可以分为快充桩和慢充桩，根据电动汽车的充电需求，快充桩通常为直流充电桩，充电功率大，可以快速充电；慢充桩通常为交流充电桩，充电功率相对较小，需要较长的充电时间。

二、充电桩的工作原理充电桩主要由电源模块、控制模块、充电模块三部分组成。

当电动汽车接入充电桩后，首先要经过车充控制器和充电桩的数据交互核对，确认车辆信息，同时控制电动汽车的充电状态以及电源输出，保证充电的效率和安全。

三、充电桩的分类1.按充电方式分类根据充电方式的不同，充电桩可以分为交流充电桩和直流充电桩。

交流充电桩适用于充电功率小于20kW的充电设备，直流充电桩适用于充电功率大于20kW的充电设备。

2.按充电方式分时分类根据充电方式的不同，充电桩可以分为慢充桩和快充桩。

慢充桩通常为交流充电桩，充电功率较小，适合普通家庭充电使用；快充桩通常为直流充电桩，充电功率大，适合商用充电设备。

3.按充电连接方式分类根据充电连接方式的不同，充电桩可以分为插座式充电桩、插头式充电桩和无线充电桩等。

插座式充电桩适合于广泛使用，插头式充电桩适合于固定位置充电，无线充电桩则适合于特殊场景使用。

四、充电桩的规格参数1.充电桩的输入电压和频率充电桩的输入电压和频率需符合国家标准，通常为220VAC/50Hz，兼容220VAC/60Hz的频率。

2.充电桩的输出电压和电流充电桩的输出电压和电流需根据电动汽车的充电需求进行设置，通常为直流200V-500V/16A-63A或交流200V-500V/16A-32A等参数。

3.充电桩的充电功率充电桩的充电功率需根据充电桩的类型和用途进行设置，快充桩通常为50kW-350kW，慢充桩通常为3kW-22kW。

4.充电桩的尺寸和重量充电桩的尺寸和重量需符合设计要求，通常为高度1500mm-1800mm，宽度500mm-800mm，深度300mm-600mm，重量50kg-300kg。

电动汽车充电桩的快速充电技术研究随着电动汽车业务的飞速发展，充电桩技术的研究和改进变得至关重要。

特别是快速充电技术，可以极大地缩短充电时间，提高用户使用电动汽车的便捷性和实用性。

本文将探讨电动汽车充电桩的快速充电技术研究，包括现有的快速充电技术和未来的发展方向。

一、快速充电技术的现状目前，电动汽车充电桩的快速充电技术主要有两种：直流快速充电和交流快速充电。

1. 直流快速充电技术直流快速充电技术（DCFC）可以在较短的时间内给电动汽车充满电。

典型的直流快速充电桩使用了较高功率的电源，可以迅速将电能传输到电动汽车的电池中。

这种充电方式的主要优势是充电速度快，可以在约30分钟内充满电。

然而，由于直流快速充电桩的设备成本较高，覆盖率较低，所以目前尚未普及至所有的充电桩站点。

2. 交流快速充电技术交流快速充电技术（ACFC）相对于直流快速充电技术来说，充电速度较慢，但其优势在于其设备成本相对较低，更易于普及。

交流快速充电桩也可以在较短的时间内给电动汽车充满电，通常需要1-2小时。

交流充电技术目前已在许多充电桩站点得到广泛应用，为电动汽车的快速充电提供了便捷的解决方案。

二、快速充电技术的改进方向尽管当前的快速充电技术在一定程度上满足了用户的需求，但还存在一些挑战和改进的空间。

以下是一些可探索的方向：1. 提高充电性能快速充电技术的目标之一是提高充电效率和充电速度。

通过改进充电机构和电池系统，以及应用高效的电能转换技术，可以进一步提高快速充电桩的充电性能。

2. 优化充电管理系统充电管理系统是快速充电技术中的核心部分。

通过优化充电管理系统，包括充电桩和电动汽车之间的通信协议以及充电桩的智能控制系统，可以提高充电效率和安全性，减少能量损失。

3. 推广智能充电网络建立智能充电网络是实现充电桩快速充电的重要途径。

通过将充电桩与互联网和智能手机等设备连接，用户可以通过手机应用程序实时查看充电桩的使用情况，提前预约充电，实现智能的充电调度和管理。

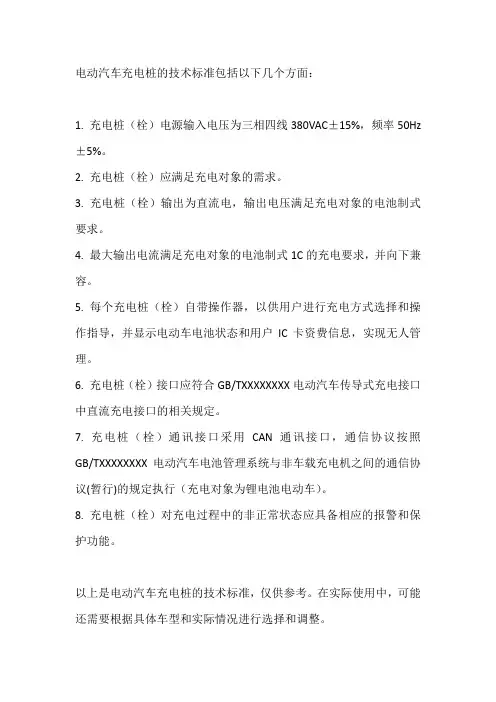

电动汽车充电桩的技术标准包括以下几个方面：
1. 充电桩（栓）电源输入电压为三相四线380VAC±15%，频率50Hz ±5%。

2. 充电桩（栓）应满足充电对象的需求。

3. 充电桩（栓）输出为直流电，输出电压满足充电对象的电池制式要求。

4. 最大输出电流满足充电对象的电池制式1C的充电要求，并向下兼容。

5. 每个充电桩（栓）自带操作器，以供用户进行充电方式选择和操作指导，并显示电动车电池状态和用户IC卡资费信息，实现无人管理。

6. 充电桩（栓）接口应符合GB/TXXXXXXXX电动汽车传导式充电接口中直流充电接口的相关规定。

7. 充电桩（栓）通讯接口采用CAN通讯接口，通信协议按照GB/TXXXXXXXX电动汽车电池管理系统与非车载充电机之间的通信协议(暂行)的规定执行（充电对象为锂电池电动车）。

8. 充电桩（栓）对充电过程中的非正常状态应具备相应的报警和保护功能。

以上是电动汽车充电桩的技术标准，仅供参考。

在实际使用中，可能还需要根据具体车型和实际情况进行选择和调整。
