2024高考物理磁场中的粒子运动习题及答案

磁场中的旋转圆、放缩圆、平移圆、磁聚焦模型1.高考命题中，带电粒子在有界磁场中的运动问题，常常涉及到临界问题或多解问题，粒子运动轨迹和磁场边界相切经常是临界条件。

带电粒子的入射速度大小不变，方向变化，轨迹圆相交与一点形成旋转圆。

带电粒子的入射速度方向不变，大小变化，轨迹圆相切与一点形成放缩圆。

2.圆形边界的磁场，如果带电粒子做圆周运动的半径如果等于磁场圆的半径，经常创设磁聚焦和磁发散模型。

一、分析临界极值问题常用的四个结论(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切.(2)当速率v 一定时，弧长越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长,(3)当速率v 变化时，圆心角大的，运动时间长，解题时一般要根据受力情况和运动情况画出运动轨迹的草图，找出圆心，再根据几何关系求出半径及圆心角等(4)在圆形匀强磁场中，当运动轨远圆半径大于区域圆半径时，入射点和出射点为磁场直径的两个端点时轨迹对应的偏转角最大(所有的弦长中直径最长)。

二、“放缩圆”模型的应用适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP ′上界定方法以入射点P 为定点，圆心位于PP ′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法三、“旋转圆”模型的应用适用条件速度大小一定，方向不同粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为v 0，则圆周运动半径为R =mv 0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P 为圆心、半径R =mv 0qB的圆上界定方法将一半径为R =mv 0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法四、“平移圆”模型的应用适用条件速度大小一定，方向一定，但入射点在同一直线上粒子源发射速度大小、方向一定，入射点不同，但在同一直线的带电粒子进入匀强磁场时，它们做匀速圆周运动的半径相同，若入射速度大小为v 0，则半径R =mv 0qB，如图所示轨迹圆圆心共线带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与入射点的连线平行界定方法将半径为R =mv 0qB的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法五、“磁聚焦”模型1．带电粒子的会聚如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等(R =r )，则所有的带电粒子将从磁场圆的最低点B 点射出．(会聚)证明：四边形OAO ′B 为菱形，必是平行四边形，对边平行，OB 必平行于AO ′(即竖直方向)，可知从A 点发出的带电粒子必然经过B 点．2．带电粒子的发散如图乙所示，有界圆形磁场的磁感应强度为B ，圆心为O ，从P 点有大量质量为m 、电荷量为q 的正粒子，以大小相等的速度v 沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行．(发散)证明：所有粒子运动轨迹的圆心与有界圆圆心O 、入射点、出射点的连线为菱形，也是平行四边形，O 1A (O 2B 、O 3C )均平行于PO ，即出射速度方向相同(即水平方向)．(建议用时：60分钟)一、单选题1地磁场能抵御宇宙射线的侵入，赤道剖面外地磁场可简化为包围地球一定厚度的匀强磁场，方向垂直该部面，如图所示，O为地球球心、R为地球半径，假设地磁场只分布在半径为R和2R的两边界之间的圆环区域内(边界上有磁场)，磷的应强度大小均为B，方向垂直纸面向外。

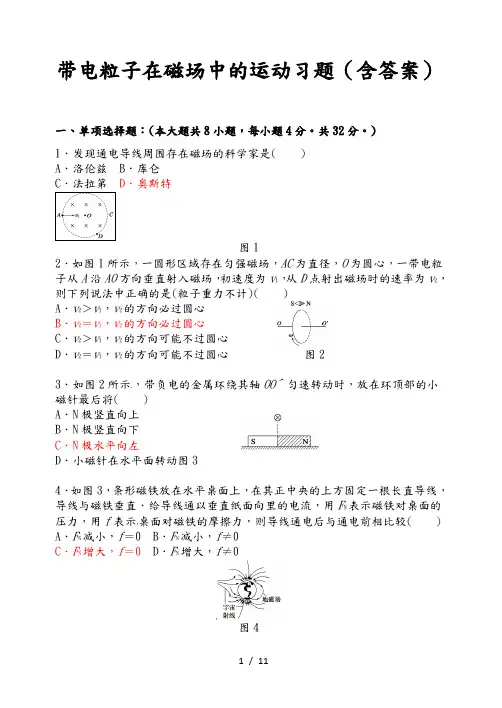

带电粒子在磁场中的运动习题（含答案）一、单项选择题：(本大题共8小题，每小题4分。

共32分。

)1．发现通电导线周围存在磁场的科学家是( )A．洛伦兹 B．库仑C．法拉第D．奥斯特图12．如图1所示，一圆形区域存在匀强磁场，AC为直径，O为圆心，一带电粒子从A沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)( )A．v2＞v1，v2的方向必过圆心B．v2＝v1，v2的方向必过圆心C．v2＞v1，v2的方向可能不过圆心D．v2＝v1，v2的方向可能不过圆心图23．如图2所示，带负电的金属环绕其轴OO′匀速转动时，放在环顶部的小磁针最后将( )A．N极竖直向上B．N极竖直向下C．N极水平向左D．小磁针在水平面转动图34．如图3，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直．给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，用f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比较( ) A．F N减小，f＝0 B．F N减小，f≠0C．F N增大，f＝0 D．F N增大，f≠0图45．每时每刻都有大量宇宙射线向地球射来如图4所示，地磁场可以改变射线多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义．假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将( )A．向东偏转B．向南偏转C．向西偏转 D．向北偏转图56．一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图5所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中可以确定( )A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电D．粒子从b到a，带负电7．“月球勘探者号”空间探测器运用高科技手段对月球近距离勘探，在月球重力分布、磁场分布及元素测定方面取得了新成果．月球上的磁场极其微弱，通过探测器拍摄电子在月球磁场中的运动轨迹，可分析月球磁场的强弱分布情况，图6是探测器通过月球表面a、b、c、d四个位置时，拍摄到的电子运动轨迹照片．设电子速率相同，且与磁场方向垂直，则可知四个位置的磁场从强到弱的排列正确的是( )图6A．B b→B a→B d→B c B．B d→B c→B b→B aC．B c→B d→B a→B b D．B a→B b→B c→B d8．如图所示，匀强电场E方向竖直向下，水平匀强磁场B垂直纸面向里，三个油滴a、b、c带有等量同种电荷。

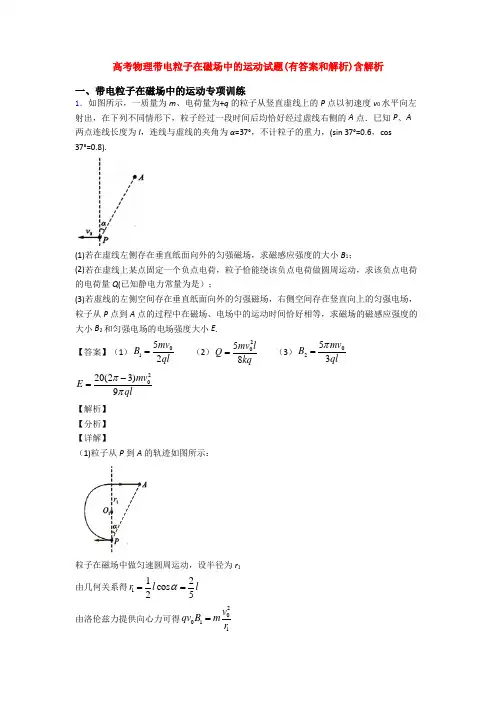

高考物理带电粒子在磁场中的运动试题(有答案和解析)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l rπ=粒子在电场中沿虚线方向做匀变速直线运动，21cos22qEl r tmα-=⋅解得:220(23)9mvEqlππ-=2．如图所示，在xOy坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。

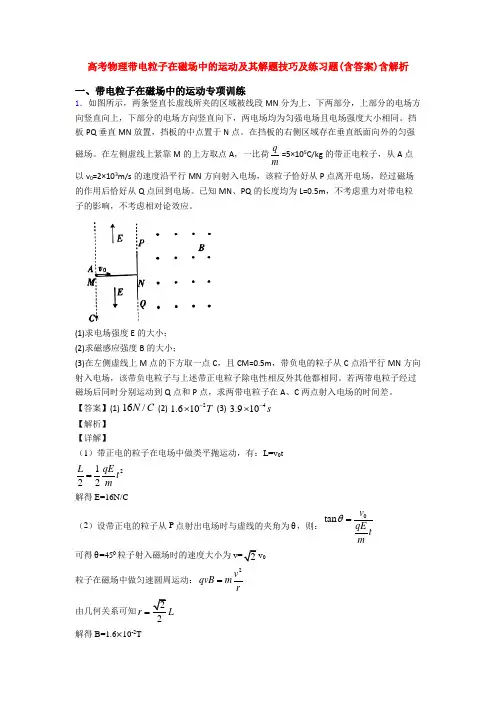

高考物理带电粒子在磁场中的运动及其解题技巧及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，两条竖直长虚线所夹的区域被线段MN 分为上、下两部分，上部分的电场方向竖直向上，下部分的电场方向竖直向下，两电场均为匀强电场且电场强度大小相同。

挡板PQ 垂直MN 放置，挡板的中点置于N 点。

在挡板的右侧区域存在垂直纸面向外的匀强磁场。

在左侧虚线上紧靠M 的上方取点A，一比荷qm=5×105C/kg 的带正电粒子，从A 点以v 0=2×103m/s 的速度沿平行MN 方向射入电场，该粒子恰好从P 点离开电场，经过磁场的作用后恰好从Q 点回到电场。

已知MN 、PQ 的长度均为L=0.5m ，不考虑重力对带电粒子的影响，不考虑相对论效应。

(1)求电场强度E 的大小； (2)求磁感应强度B 的大小；(3)在左侧虚线上M 点的下方取一点C ，且CM=0.5m ，带负电的粒子从C 点沿平行MN 方向射入电场，该带负电粒子与上述带正电粒子除电性相反外其他都相同。

若两带电粒子经过磁场后同时分别运动到Q 点和P 点，求两带电粒子在A 、C 两点射入电场的时间差。

【答案】(1) 16/N C (2) 21.610T -⨯ (3) 43.910s -⨯ 【解析】 【详解】（1）带正电的粒子在电场中做类平抛运动，有：L=v 0t2122L qE t m = 解得E=16N/C（2）设带正电的粒子从P 点射出电场时与虚线的夹角为θ，则：0tan v qE t mθ=可得θ=450粒子射入磁场时的速度大小为2v 0粒子在磁场中做匀速圆周运动：2v qvB m r=由几何关系可知2r L = 解得B=1.6×10-2T（3）两带电粒子在电场中都做类平抛运动，运动时间相同；两带电粒子在磁场中都做匀速圆周运动，带正电的粒子转过的圆心角为32π，带负电的粒子转过的圆心角为2π；两带电粒子在AC 两点进入电场的时间差就是两粒子在磁场中的时间差； 若带电粒子能在匀强磁场中做完整的圆周运动，则其运动一周的时间22r mT v qBππ==； 带正电的粒子在磁场中运动的时间为：4135.910s 4t T -==⨯； 带负电的粒子在磁场中运动的时间为：4212.010s 4t T -==⨯ 带电粒子在AC 两点射入电场的时间差为412 3.910t t t s -∆=-=⨯2．如图所示，在平面直角坐标系xOy 的第二、第三象限内有一垂直纸面向里、磁感应强度为B 的匀强磁场区域△ABC ，A 点坐标为（0，3a ），C 点坐标为（0，﹣3a ），B 点坐标为(23a -，-3a ）．在直角坐标系xOy 的第一象限内，加上方向沿y 轴正方向、场强大小为E=Bv 0的匀强电场，在x=3a 处垂直于x 轴放置一平面荧光屏，其与x 轴的交点为Q ．粒子束以相同的速度v 0由O 、C 间的各位置垂直y 轴射入，已知从y 轴上y =﹣2a 的点射入磁场的粒子在磁场中的轨迹恰好经过O 点．忽略粒子间的相互作用，不计粒子的重力． （1）求粒子的比荷；（2）求粒子束射入电场的纵坐标范围；（3）从什么位置射入磁场的粒子打到荧光屏上距Q 点最远？求出最远距离．【答案】(1)0v Ba(2)0≤y≤2a (3)78y a =，94a【解析】 【详解】(1)由题意可知， 粒子在磁场中的轨迹半径为r ＝a 由牛顿第二定律得Bqv 0＝m 20v r故粒子的比荷v q m Ba= (2)能进入电场中且离O 点上方最远的粒子在磁场中的运动轨迹恰好与AB 边相切，设粒子运动轨迹的圆心为O ′点，如图所示．由几何关系知O ′A ＝r ·ABBC＝2a 则OO ′＝OA －O ′A ＝a即粒子离开磁场进入电场时，离O 点上方最远距离为OD ＝y m ＝2a所以粒子束从y 轴射入电场的范围为0≤y ≤2a (3)假设粒子没有射出电场就打到荧光屏上，有3a ＝v 0·t 02019222qE y t a a m ==>， 所以，粒子应射出电场后打到荧光屏上粒子在电场中做类平抛运动，设粒子在电场中的运动时间为t ，竖直方向位移为y ，水平方向位移为x ，则 水平方向有x ＝v 0·t竖直方向有212qE y t m=代入数据得x 2ay设粒子最终打在荧光屏上的点距Q点为H，粒子射出电场时与x轴的夹角为θ，则0 02tan yx qE xv m v yv v aθ⋅===有H＝(3a－x)·tan θ＝(32)2a y y-当322a y y-=时，即y＝98a时，H有最大值由于98a<2a，所以H的最大值H max＝94a，粒子射入磁场的位置为y＝98a－2a＝－78a3．如图所示，一匀强磁场磁感应强度为B；方向向里，其边界是半径为R的圆，AB为圆的一直径.在A点有一粒子源向圆平面内的各个方向发射质量m、电量-q的粒子，粒子重力不计．(1)有一带电粒子以的速度垂直磁场进入圆形区域，恰从B点射出．求此粒子在磁场中运动的时间．(2)若磁场的边界是绝缘弹性边界(粒子与边界碰撞后将以原速率反弹)，某粒子沿半径方向射入磁场，经过2次碰撞后回到A点，则该粒子的速度为多大?(3)若R=3cm、B=0.2T，在A点的粒子源向圆平面内的各个方向发射速度均为3×105m／s、比荷为108C／kg的粒子．试用阴影图画出粒子在磁场中能到达的区域，并求出该区域的面积(结果保留2位有效数字)．【答案】（1）（2）（3）【解析】【分析】（1）根据洛伦兹力提供向心力，求出粒子的半径，通过几何关系得出圆弧所对应的圆心角，根据周期公式，结合t=T求出粒子在磁场中运动的时间．（2）粒子径向射入磁场，必定径向反弹，作出粒子的轨迹图，通过几何关系求出粒子的半径，从而通过半径公式求出粒子的速度．（3）根据粒子的半径公式求出粒子的轨道半径，作出粒子轨迹所能到达的部分，根据几何关系求出面积．【详解】（1）由得r1=2R粒子的运动轨迹如图所示，则α＝因为周期．运动时间．（2）粒子运动情况如图所示，β＝．r2＝R tanβ＝R由得（3）粒子的轨道半径r3＝＝1.5cm粒子到达的区域为图中的阴影部分区域面积为S=πr32+2×π(2r3)2−r32=9.0×10-4m2【点睛】本题考查了带电粒子在磁场中的运动问题，需掌握粒子的半径公式和周期公式，并能画出粒子运动的轨迹图，结合几何关系求解．该题对数学几何能力要求较高，需加强这方面的训练．4．如图所示，同轴圆形区域内、外半径分别为R1＝1 m、R23，半径为R1的圆内分布着B1＝2.0 T的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B2＝0.5 T的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d3，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P点由静止释放，经加速后通过右板小孔Q，垂直进入环形磁场区域．已知点P、Q、O在同一水平线上，粒子比荷4×107C/kg，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？(2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O，则加速电压为多大？(3) 从P点出发开始计时，在满足第(2)问的条件下，粒子到达O点的时刻．【答案】(1) r1<1m. (2) U＝3×107V. (3) t=(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)【解析】【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径；（2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O、O3、Q共线且水平，粒子在两磁场中的半径分别为r2、r3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB＝m2 v r得r＝mv qB易知r3＝4r2且满足(r2＋r3)2＝(R2－r2)2＋r32解得r 2＝3m ，r 3＝3m 又由动能定理有qU ＝12mv 2 代入数据解得U ＝3×107V .(3)带电粒子从P 到Q 的运动时间为t 1，则t 1满足12v t 1＝d 得t 1＝10－9s令∠QO 2O 3＝θ，所以cos θ＝0.8，θ＝37°(反三角函数表达亦可) 圆周运动的周期T ＝2mqBπ 故粒子从Q 孔进入磁场到第一次到O 点所用的时间为8221372180532610360360m m t s qB qB ππ-⨯⨯⨯－＝＋＝ 考虑到周期性运动，t 总＝t 1＋t 2＋k(2t 1＋2t 2)＝(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…)．5．如图所示，半径r =0.06m 的半圆形无场区的圆心在坐标原点O 处，半径R =0.1m ，磁感应强度大小B =0.075T 的圆形有界磁场区的圆心坐标为（0，0.08m ），平行金属板MN 的极板长L =0.3m 、间距d =0.1m ，极板间所加电压U =6.4x102V ，其中N 极板收集到的粒子全部中和吸收．一位于O 处的粒子源向第一、二象限均匀地发射速度为v 的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x 轴正方向，已知粒子在磁场中的运动半径R 0=0.08m ，若粒子重力不计、比荷qm=108C/kg 、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6． （1）求粒子的发射速度v 的大小；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，求它打出磁场时的坐标： （3）N 板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s；（2）（0，0.18m）；（3）29%【解析】【详解】（1）由洛伦兹力充当向心力，即qvB=m2vR可得：v=6×105m/s；（2）若粒子在O点入射方向与x轴负方向夹角为37°，作出速度方向的垂线与y轴交于一点Q，根据几何关系可得PQ=0.0637cos o=0.08m，即Q为轨迹圆心的位置；Q到圆上y轴最高点的距离为0.18m-0.0637sin o=0.08m，故粒子刚好从圆上y轴最高点离开；故它打出磁场时的坐标为（0，0.18m）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y，由带电粒子在电场中偏转的规律得：y=12at2…①a=qEm=qUmd…②t=Lv …③由①②③解得：y=0.08m设此粒子射入时与x轴的夹角为α，则由几何知识得：y=r sinα+R0-R0cosα可知tanα=43，即α=53°比例η=53180o×100%=29%6．如图：竖直面内固定的绝缘轨道abc ，由半径R =3 m 的光滑圆弧段bc 与长l =1.5 m 的粗糙水平段ab 在b 点相切而构成，O 点是圆弧段的圆心，Oc 与Ob 的夹角θ=37°;过f 点的竖直虚线左侧有方向竖直向上、场强大小E =10 N/C 的匀强电场，Ocb 的外侧有一长度足够长、宽度d =1.6 m 的矩形区域efgh ，ef 与Oc 交于c 点，ecf 与水平向右的方向所成的夹角为β(53°≤β≤147°)，矩形区域内有方向水平向里的匀强磁场．质量m 2=3×10-3 kg 、电荷量q =3×l0-3 C 的带正电小物体Q 静止在圆弧轨道上b 点，质量m 1=1.5×10-3 kg 的不带电小物体P 从轨道右端a 以v 0=8 m/s 的水平速度向左运动，P 、Q 碰撞时间极短，碰后P 以1 m/s 的速度水平向右弹回．已知P 与ab 间的动摩擦因数μ=0.5，A 、B 均可视为质点，Q 的电荷量始终不变，忽略空气阻力，sin37°=0.6，cos37°=0.8，重力加速度大小g =10 m/s 2．求：(1)碰后瞬间，圆弧轨道对物体Q 的弹力大小F N ；(2)当β=53°时，物体Q 刚好不从gh 边穿出磁场，求区域efgh 内所加磁场的磁感应强度大小B 1；(3)当区域efgh 内所加磁场的磁感应强度为B 2=2T 时，要让物体Q 从gh 边穿出磁场且在磁场中运动的时间最长，求此最长时间t 及对应的β值．【答案】(1)24.610N F N -=⨯ (2)1 1.25B T = (3)127s 360t π=,001290143ββ==和 【解析】 【详解】解：(1)设P 碰撞前后的速度分别为1v 和1v '，Q 碰后的速度为2v 从a 到b ，对P ，由动能定理得：221011111-22m gl m v m v μ=- 解得：17m/s v =碰撞过程中，对P ，Q 系统：由动量守恒定律：111122m v m v m v '=+取向左为正方向，由题意11m/s v =-'， 解得：24m/s v =b 点：对Q ，由牛顿第二定律得：2222N v F m g m R-=解得:24.610N N F -=⨯(2)设Q 在c 点的速度为c v ，在b 到c 点，由机械能守恒定律：22222211(1cos)22c m gR m v m v θ-+=解得：2m/s c v =进入磁场后：Q 所受电场力22310N F qE m g -==⨯= ，Q 在磁场做匀速率圆周运动由牛顿第二定律得：2211c c m v qv B r =Q 刚好不从gh 边穿出磁场，由几何关系：1 1.6m r d == 解得：1 1.25T B = (3)当所加磁场22T B =，2221m cm v r qB == 要让Q 从gh 边穿出磁场且在磁场中运动的时间最长，则Q 在磁场中运动轨迹对应的圆心角最大，则当gh 边或ef 边与圆轨迹相切，轨迹如图所示：设最大圆心角为α，由几何关系得：22cos(180)d r r α-︒-= 解得：127α=︒ 运动周期：222m T qB π=则Q 在磁场中运动的最长时间：222127127•s 360360360m t T qB παπ===︒此时对应的β角：190β=︒和2143β=︒7．如图所示，在竖直面内半径为R 的圆形区域内存在垂直于面向里的匀强磁场，其磁感应强度大小为B ，在圆形磁场区域内水平直径上有一点P ，P 到圆心O 的距离为2R，在P 点处有一个发射正离子的装置，能连续不断地向竖直平面内的各方向均匀地发射出速率不同的正离子. 已知离子的质量均为m ，电荷量均为q ，不计离子重力及离子间相互作用力，求：（1）若所有离子均不能射出圆形磁场区域，求离子的速率取值范围；（2）若离子速率大小02BqR v m =，则离子可以经过的磁场的区域的最高点与最低点的高度差是多少。

第八章 磁场填空题 （简单）1、将通有电流为Ｉ的无限长直导线折成1／4圆环形状,已知半圆环的半径为R,则圆心Ｏ点的磁感应强度大小为　。

08IRμ2、磁场的高斯定理表白磁场是 无源场 。

3、只要有运动电荷,其周围就有 磁场 产生；4、(如图)无限长直导线载有电流I １，矩形回路载有电流I ２,I 2回路的ＡB 边与长直导线平行。

电流Ｉ1产生的磁场作用在I ２回路上的合力F 的大小为,Ｆ的方向 水平向左 。

(综01201222()I I L I I La ab μμππ-+合)　5、有一圆形线圈,通有电流Ｉ，放在均匀磁场B 中,线圈平面与Ｂ垂直,则线圈上Ｐ点将受到 安培 力的作用,其方向为 指向圆心 ,线圈所受合力大小为 0 。

（综合)６、　是 磁场中的安培环路定理 ，它所反应的物理意义∑⎰==⋅n i i lI l d B 00μ是 在真空的稳恒磁场中,磁感强度沿任一闭合途径的积分等于乘以该闭合途径所包围的各电流的代数B 0μ和。

7、磁场的高斯定理表白通过任意闭合曲面的磁通量必等于 ０ 。

4题图5题图8、电荷在磁场中 不一定 （填一定或不一定）受磁场力的作用。

9、磁场最基本的性质是对 运动电荷、载流导线 有力的作用。

10、如图所示,在磁感强度为B 的均匀磁场中，有二分之一径为Ｒ的半球面,B 与半球面轴线的夹角为。

求通过该半球面的磁通量为。

（综合）α2cos B R πα- 12、一电荷以速度v 运动，它既 产生 电场,又 产生 磁场。

(填“产生”或“不产生”）1３、一电荷为+q,质量为ｍ ，初速度为的粒子垂直进入磁感应强度为B 的均匀磁场中,粒子将作　匀速圆0υ周 运动，其盘旋半径R=,盘旋周期T=　。

0m Bq υ2mBqπ14、把长直导线与半径为R 的半圆形铁环与圆形铁环相连接(如图ａ、b 所示），若通以电流为,则 ａ圆心I Ｏ的磁感应强度为__＿0_＿__＿＿＿___;图ｂ圆心O 的磁感应强度为。

电场与磁场专题1.(多选)[2024·安徽卷] 空间中存在竖直向下的匀强电场和垂直于纸面向里的匀强磁场,电场强度大小为E ,磁感应强度大小为B.一质量为m 的带电油滴a ,在纸面内做半径为R 的圆周运动,轨迹如图所示.当a 运动到最低点P 时,瞬间分成两个小油滴Ⅰ、Ⅰ,二者带电荷量、质量均相同.Ⅰ在P 点时与a 的速度方向相同,并做半径为3R 的圆周运动,轨迹如图所示.Ⅰ的轨迹未画出.已知重力加速度大小为g ,不计空气浮力与阻力以及Ⅰ、Ⅰ分开后的相互作用,则 ( )A .油滴a 带负电,所带电荷量的大小为mgE B .油滴a 做圆周运动的速度大小为gBREC .小油滴Ⅰ做圆周运动的速度大小为3gBRE ,周期为4πEgB D .小油滴Ⅰ沿顺时针方向做圆周运动1.ABD [解析] 油滴a 做圆周运动,故重力与电场力平衡,可知带负电,有mg =Eq ,解得q =mgE ,故A 正确;根据洛伦兹力提供向心力有Bqv =m v 2R ,得R =mvBq ,解得油滴a 做圆周运动的速度大小为v =gBR E ,故B 正确;设小油滴Ⅰ的速度大小为v 1,得3R =m 2v 1B q 2,解得v 1=3BqR m =3gBRE ,周期为T =2π·3R v 1=2πEgB ,故C 错误;带电油滴a 分离前后动量守恒,设分离后小油滴Ⅰ的速度为v 2,取油滴a分离前瞬间的速度方向为正方向,得mv =m 2v 1+m 2v 2,解得v 2=-gBRE,由于分离后的小油滴受到的电场力和重力仍然平衡,分离后小油滴Ⅰ的速度方向与正方向相反,根据左手定则可知小油滴Ⅰ沿顺时针方向做圆周运动,故D 正确.2.[2024·北京卷] 如图所示,两个等量异种点电荷分别位于M 、N 两点,P 、Q 是MN 连线上的两点,且MP=QN.下列说法正确的是()A.P点电场强度比Q点电场强度大B.P点电势与Q点电势相等C.若两点电荷的电荷量均变为原来的2倍,P点电场强度大小也变为原来的2倍D.若两点电荷的电荷量均变为原来的2倍,P、Q两点间电势差不变2.C[解析] 由等量异种点电荷的电场线分布特点知,P、Q两点电场强度相等,A错误;由沿电场线方向电势越来越低知,P点电势高于Q点电势,B错误;由电场叠加得P点电场强度E=k QMP2+k QNP2,若仅两点电荷的电荷量均变为原来的2倍,则P点电场强度大小也变为原来的2倍,同理Q点电场强度大小也变为原来的2倍,而P、Q间距不变,根据U=Ed定性分析可知P、Q两点间电势差变大,C正确,D错误.3.[2024·北京卷] 我国“天宫”空间站采用霍尔推进器控制姿态和修正轨道.图为某种霍尔推进器的放电室(两个半径接近的同轴圆筒间的区域)的示意图.放电室的左、右两端分别为阳极和阴极,间距为d.阴极发射电子,一部分电子进入放电室,另一部分未进入.稳定运行时,可视为放电室内有方向沿轴向向右的匀强电场和匀强磁场,电场强度和磁感应强度大小分别为E和B1;还有方向沿半径向外的径向磁场,大小处处相等.放电室内的大量电子可视为处于阳极附近,在垂直于轴线的平面绕轴线做半径为R的匀速圆周运动(如截面图所示),可与左端注入的氙原子碰撞并使其电离.每个氙离子的质量为M、电荷量为+e,初速度近似为零.氙离子经过电场加速,最终从放电室右端喷出,与阴极发射的未进入放电室的电子刚好完全中和.已知电子的质量为m、电荷量为-e;对于氙离子,仅考虑电场的作用.(1)求氙离子在放电室内运动的加速度大小a;(2)求径向磁场的磁感应强度大小B2;(3)设被电离的氙原子数和进入放电室的电子数之比为常数k,单位时间内阴极发射的电子总数为n,求此霍尔推进器获得的推力大小F.3.(1)eEM (2)mEB1eR(3)nk√2eEMd1+k[解析] (1)氙离子在放电室时只受电场力作用,由牛顿第二定律有eE=Ma解得a=eEM(2)电子处于阳极附近,在垂直于轴线的平面绕轴线做半径为R的匀速圆周运动,沿轴向向右的匀强磁场的洛伦兹力提供向心力,则有B1ev=m v 2R可得v=B1eRm轴线方向上所受电场力(水平向左)与径向磁场的洛伦兹力(水平向右)平衡,即Ee=evB2解得B2=mEB1eR(3)单位时间内阴极发射的电子总数为n,设单位时间内被电离的氙原子数为N,根据被电离的氙原子数和进入放电室的电子数之比为常数k,可知进入放电室的电子数为Nk又由于这些电离氙原子数与未进入放电室的电子刚好完全中和,说明未进入放电室的电子数也为N即有n=N+Nk则单位时间内被电离的氙离子数N=nk1+k氙离子经电场加速,有eEd=12M v12-0可得v1=√2eEdM设时间Δt内氙离子所受到的作用力为F',由动量定理有F'·Δt=N·Δt·Mv1解得F'=nk√2eEMd1+k由牛顿第三定律可知,霍尔推进器获得的推力大小F=F'则F=nk√2eEMd1+k4.[2024·福建卷] 以O点为圆心,半径为R的圆上八等分放置电荷,除G为-Q,其他为+Q,M、N为半径上的点,OM=ON,已知静电力常量为k,则O点场强大小为,M点电势(选填“大于”“等于”或“小于”)N点电势.将+q点电荷从M沿MN移动到N点,电场力(选填“做正功”“做负功”或“不做功”).4.2kQR2大于做正功[解析] 根据点电荷的场强特点可知,除了MN连线上的正负电荷外,其余的6个电荷形成的电场在O点处相互抵消,故O点场强大小为E O=kQR2+kQR2=2kQR2;根据对称性可知,若没有沿水平直径方向上的正电荷和负电荷,则M和N点的电势相等,由于M点靠近最左边的正电荷,N点靠近最右边的负电荷,故M点电势大于N点电势;将+q点电荷从M沿MN移动到N点,由于电势降低,故电场力做正功.5.[2024·甘肃卷] 一平行板电容器充放电电路如图所示.开关S接1,电源E给电容器C充电;开关S接2,电容器C对电阻R放电.下列说法正确的是()A.充电过程中,电容器两极板间电势差增加,充电电流增加B.充电过程中,电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C.放电过程中,电容器两极板间电势差减小,放电电流减小D.放电过程中,电容器的上极板带负电荷,流过电阻R的电流由N点流向M点5.C[解析] 充电过程中,随着电容器带电荷量的增加,电容器两极板间电势差增加,充电电流在减小,故A错误;根据电路图可知,充电过程中,电容器的上极板带正电荷,流过电阻R的电流由N点流向M点,故B错误;放电过程中,随着电容器带电荷量的减小,电容器两极板间电势差减小,放电电流在减小,故C正确;根据电路图可知,放电过程中,电容器的上极板带正电荷,流过电阻R的电流由M点流向N点,故D错误.6.(多选)[2024·甘肃卷] 某带电体产生电场的等势面分布如图中实线所示,虚线是一带电粒子仅在此电场作用下的运动轨迹,M、N分别是运动轨迹与等势面b、a的交点,下列说法正确的是 ( )A .粒子带负电荷B .M 点的电场强度比N 点的小C .粒子在运动轨迹上存在动能最小的点D .粒子在M 点的电势能大于在N 点的电势能6.BCD [解析] 根据粒子所受电场力指向曲线轨迹的凹侧可知,带电粒子带正电荷,故A 错误;等差等势面越密集的地方场强越大,故M 点的电场强度比N 点的小,故B 正确;粒子带正电,因为M 点的电势大于N 点的电势,故粒子在M 点的电势能大于在N 点的电势能,故D 正确;由于带电粒子仅在电场作用下运动,电势能与动能总和不变,故可知当电势能最大时动能最小,故粒子在运动轨迹上到达最大电势处时动能最小,故C 正确.7.[2024·甘肃卷] 质谱仪是科学研究中的重要仪器,其原理如图所示.Ⅰ为粒子加速器,加速电压为U ;Ⅰ为速度选择器,匀强电场的电场强度大小为E 1,方向沿纸面向下,匀强磁场的磁感应强度大小为B 1,方向垂直纸面向里;Ⅰ为偏转分离器,匀强磁场的磁感应强度大小为B 2,方向垂直纸面向里.从S 点释放初速度为零的带电粒子(不计重力),加速后进入速度选择器做直线运动,再由O 点进入分离器做圆周运动,最后打到照相底片的P 点处,运动轨迹如图中虚线所示. (1)粒子带正电还是负电?求粒子的比荷. (2)求O 点到P 点的距离.(3)若速度选择器Ⅰ中匀强电场的电场强度大小变为E 2(E 2略大于E 1),方向不变,粒子恰好垂直打在速度选择器右挡板的O'点上.求粒子打在O'点的速度大小.7.(1)正电E 122UB 12(2)4UB 1E 1B 2 (3)2E 2-E1B 1[解析] (1)由于粒子在偏转分离器Ⅰ中向上偏转,根据左手定则可知粒子带正电;设粒子的质量为m ,电荷量为q ,粒子进入速度选择器Ⅰ时的速度为v 0,在速度选择器中粒子做匀速直线运动,由平衡条件有qv 0B 1=qE 1在粒子加速器Ⅰ中,由动能定理有 qU =12m v 02联立解得粒子的比荷为q m =E 122UB 12(2)在偏转分离器Ⅰ中,洛伦兹力提供向心力,有qv 0B 2=m v 02r可得O点到P点的距离为OP=2r=4UB1E1B2(3)粒子进入速度选择器Ⅰ瞬间,粒子受到向上的洛伦兹力F洛=qv0B1向下的电场力F=qE2由于E2>E1,且qv0B1=qE1所以通过配速法,如图所示其中满足qE2=q(v0+v1)B1则粒子在速度选择器中水平向右以速度v0+v1做匀速运动的同时,在竖直面内以速度v1做匀速圆周运动,当速度转向到水平向右时,满足垂直打在速度选择器右挡板的O'点的要求,故此时粒子打在O'点的速度大小为v'=v0+v1+v1=2E2-E1B18.(多选)[2024·广东卷] 污水中的污泥絮体经处理后带负电,可利用电泳技术对其进行沉淀去污,基本原理如图所示.涂有绝缘层的金属圆盘和金属棒分别接电源正、负极,金属圆盘置于容器底部,金属棒插入污水中,形成如图所示的电场分布,其中实线为电场线,虚线为等势面.M点和N点在同一电场线上,M点和P点在同一等势面上.下列说法正确的有()A.M点的电势比N点的低B.N点的电场强度比P点的大C.污泥絮体从M点移到N点,电场力对其做正功D.污泥絮体在N点的电势能比其在P点的大8.AC[解析] 电场线的疏密程度反映电场强度大小,电场线越密则电场强度越大,由于N点附近的电场线比P点附近的稀疏,故N点的电场强度比P点的小,B错误;沿电场线方向电势逐渐降低,故M点的电势比N点的低,污泥絮体带负电,故其受到的电场力方向与电场强度方向相反,若从M点移到N点,则电场力对其做正功,A、C正确;由于M点和P点在同一等势面上,故M点电势等于P点电势,则N点电势高于P点电势,污泥絮体带负电,即q<0,根据电势能E p=qφ可知,污泥絮体在N点的电势能比其在P点的小,D错误.9.[2024·广东卷] 如图甲所示,两块平行正对的金属板水平放置,板间加上如图乙所示幅值为U0、周期为t0的交变电压.金属板左侧存在一水平向右的恒定匀强电场,右侧分布着垂直纸面向外的匀强磁场,磁感应强度大小为B.一带电粒子在t=0时刻从左侧电场某处由静止释放,在t=t0时刻从下板左端边缘位置水平向右进入金属板间的电场内,在t=2t0时刻第一次离开金属板间的电场、水平向右进入磁场,并在t=3t0时刻从下板右端边缘位置再次水平进入金属板间的电场.已知金属板的板长是板间距离的π3倍,粒子质量为m.忽略粒子所受的重力和场的边缘效应.(1)判断带电粒子的电性并求其所带的电荷量q;(2)求金属板的板间距离D和带电粒子在t=t0时刻的速度大小v;(3)求从t=0时刻开始到带电粒子最终碰到上金属板的过程中,电场力对粒子做的功W.9.(1)带正电πmBt0(2)√3πU0t08B√π3U024Bt0(3)(π3+16π)mU048Bt0[解析] (1)由带电粒子在左侧电场中由静止释放后加速运动的方向可知粒子带正电(或由带电粒子在磁场中做圆周运动的方向结合左手定则可知粒子带正电).设粒子在磁场内做圆周运动的速度为v,半径为r,根据洛伦兹力提供向心力有qvB=m v 2r粒子在磁场中运动半个圆周所用的时间Δt=3t0-2t0粒子在磁场中做圆周运动的周期为T=2Δt又知T=2πrv联立解得q=πmBt0(2)设金属板间的电场强度为E,粒子在金属板间运动的加速度为a,则有E=U0Da=qEmt 0~2t 0内,粒子在金属板间的电场内做两个对称的类平抛运动,在垂直于金属板方向的位移等于在磁场中做圆周运动的直径,即y =2r 在垂直于金属板方向有y =2×12a (t 02)2在沿金属板方向有π3D =vt 0 联立解得D =√3πU 0t 08B ,v =√π3U 024Bt 0(3)由(1)(2)可知y =2D3由对称性可知,3t 0~4t 0内,粒子第二次进入金属板间的电场内,粒子在竖直方向的位移仍为y ,由于y <D ,故粒子不会碰到金属板.t =4t 0后,粒子进入左侧电场,先减速到速度为零,后反向加速,并在t =6t 0时刻第三次进入金属板间的电场内,此时粒子距上板的距离为h =D -y =D3,注意到h =y2,故粒子恰在加速阶段结束时碰到金属板.粒子第一次、第二次进出金属板间的电场过程中,电场力做功为0,粒子第三次进入金属板间的电场后,电场力做功为qEh ,设粒子在左侧电场中运动时电场力做功为W 左,根据动能定理有 W 左=12mv 2电场力对粒子做的总功为W =W 左+qEh联立解得W =(π3+16π)mU 048Bt 010.[2024·广西卷] xOy 坐标平面内一有界匀强磁场区域如图所示,磁感应强度大小为B ,方向垂直纸面向里.质量为m ,电荷量为+q 的粒子,以初速度v 从O 点沿x 轴正向开始运动,粒子过y 轴时速度与y 轴正向夹角为45°,交点为P .不计粒子重力,则P 点至O 点的距离为 ( )A .mv qBB .3mv2qBC .(1+√2)mvqB D .(1+√22)mvqB10.C [解析] 粒子运动轨迹如图所示,在磁场中,根据洛伦兹力提供向心力有qvB =m v 2r ,可得粒子做圆周运动的半径为r =mvqB ,根据几何关系可得P 点至O 点的距离为L PO =r +r sin45°=(1+√2)mvqB ,故选C .11.[2024·广西卷] 如图所示,将不计重力、电荷量为q 的带负电的小圆环套在半径为R 的光滑绝缘半圆弧上,半圆弧直径两端的M 点和N 点分别固定电荷量为27Q 和64Q 的负点电荷.将小圆环从靠近N 点处静止释放,小圆环先后经过图上P 1点和P 2点,己知sin θ=35,则小圆环从P 1点运动到P 2点的过程中 ( )A .静电力做正功B .静电力做负功C .静电力先做正功再做负功D .静电力先做负功再做正功11.A [解析] 沿电场线越靠近负电荷则电势越低,画出两个不等量负点电荷的电场线分布如图甲所示,半圆与电场线的交点中其电场强度沿半径方向时,该点对应的电势最高,设该点为P ,如图乙所示,设连线PM 与直径MN 的夹角为α,则P 点到M 点的距离d M =2R cos α,P 点到N 点的距离为d N =2R sin α,M 点处点电荷在P 点产生的电场强度为E M =k 27Q d M2,N点处点电荷在P点产生的电场强度为E N =k64Qd N 2,P 点的电场强度沿着圆半径方向,由电场叠加原理可知E NE M=tan α,联立解得α=53°,已知P 2点和N 点连线与直径MN 的夹角恰好为37°,则P 2点和M 点连线与直径MN 的夹角恰好为53°,故半圆上P 2点的电势最高,因此带负电的圆环从P 1点运动到P 2点的过程中,电势一直升高,静电力一直做正功,选项A 正确.12.(多选)[2024·海南卷] 真空中有两个点电荷,电荷量均为-q (q ≥0),固定于相距为2r 的P 1、P 2两点,O 是P 1P 2连线的中点,M 点在P 1P 2连线的中垂线上,距离O 点为r ,N 点在P 1P 2连线上,距离O 点为x (x ≪r ),已知静电力常量为k ,则下列说法正确的是 ( )A .P 1P 2中垂线上电场强度最大的点到O 点的距离为√33rB .P 1P 2中垂线上电场强度的最大值为4√3kq9r 2C .在M 点放入一电子,从静止释放,电子的加速度一直减小D .在N 点放入一电子,从静止释放,电子的运动可视为简谐运动12.BCD [解析] 设P 1处的点电荷在P 1P 2中垂线上某点A 处产生的场强与竖直方向的夹角为θ,则根据场强的叠加原理可知,A 点的合场强为E =k 2qr 2sin 2 θcos θ,根据均值不等式可知当cos θ=√33时E 有最大值,且最大值为E m =4√3kq9r 2,此时A 点到O 点的距离为y =√22r ,故A 错误,B 正确;在M 点放入一电子,从静止释放,由于r >y =√22r ,可知电子向上运动的过程中所受电场力一直减小,则电子的加速度一直减小,故C 正确;根据等量同种电荷的电场线分布可知,电子运动过程中,O 点为平衡位置,可知当发生的位移为x 时,粒子受到的电场力为F =keq ·4rx(r -x )2(r+x )2,由于x ≪r ,整理后有F =4keqr 3·x ,在N 点放入一电子,从静止释放,电子的运动可视为以O 点为平衡位置的简谐运动,故D 正确.13.[2024·海南卷] 如图,在xOy 坐标系中有三个区域,圆形区域Ⅰ分别与x 轴和y 轴相切于P 点和S 点.半圆形区域Ⅰ的半径是区域Ⅰ半径的2倍.区域Ⅰ、Ⅰ的圆心O 1、O 2连线与x 轴平行,半圆与圆相切于Q 点,QF 垂直于x 轴,半圆的直径MN 所在的直线右侧为区域Ⅰ.区域Ⅰ、Ⅰ分别有磁感应强度大小为B 、B 2的匀强磁场,磁场方向均垂直纸面向外.区域Ⅰ下方有一粒子源和加速电场组成的发射器,可将质量为m 、电荷量为q 的粒子由电场加速到v 0.改变发射器的位置,使带电粒子在OF 范围内都沿着y 轴正方向以相同的速度v 0沿纸面射入区域Ⅰ.已知某粒子从P 点射入区域Ⅰ,并从Q 点射入区域Ⅰ.(不计粒子的重力和粒子之间的影响) (1)求加速电场两板间的电压U 和区域Ⅰ的半径R.(2)在能射入区域Ⅰ的粒子中,某粒子在区域Ⅰ中运动的时间最短,求该粒子在区域Ⅰ和区域Ⅰ中运动的总时间t.(3)在区域Ⅰ加入匀强磁场和匀强电场,磁感应强度大小为B ,方向垂直纸面向里,电场强度的大小E =Bv 0,方向沿x 轴正方向.此后,粒子源中某粒子经区域Ⅰ、Ⅰ射入区域Ⅰ,进入区域Ⅰ时速度方向与y 轴负方向成74°角.当粒子动能最大时,求粒子的速度大小及所在的位置到y 轴的距离(sin37°=35,sin53°=45).13.(1)mv 022qmv 0qB (2)πmqB(3)2.6v 0172mv 025qB[解析] (1)根据动能定理得qU =12m v 02解得U =mv 022q粒子进入区域Ⅰ做匀速圆周运动,根据题意某粒子从P 点射入区域Ⅰ,并从Q 点射入区域Ⅰ,故可知此时粒子的运动轨迹半径与区域Ⅰ的半径R 相等,粒子在磁场中做匀速圆周运动,由洛伦兹力提供向心力qBv 0=m v 02R 解得R =mv0qB(2)带电粒子在OF 范围内都沿着y 轴正方向以相同的速度v 0沿纸面射入区域Ⅰ,由(1)可得,粒子在区域Ⅰ中做匀速圆周运动,轨迹半径为R ,因为在区域Ⅰ中的磁场半径和轨迹半径相等,所以粒子射入点、区域Ⅰ圆心O 1、粒子出射点、轨迹圆心O'四点构成一个菱形,由几何关系可得,区域Ⅰ圆心O 1和粒子出射点连线平行于粒子射入点与轨迹圆心O'连线,则区域Ⅰ圆心O 1和粒子出射点连线水平,根据磁聚焦原理可知粒子都从Q 点射出,粒子射入区域Ⅰ,仍做匀速圆周运动,由洛伦兹力提供向心力q B2v 0=m v 02R '解得R'=2R如图甲所示,要使粒子在区域Ⅰ中运动的时间最短,轨迹所对应的圆心角最小,可知在区域Ⅰ中运动的圆弧所对的弦长最短,即此时最短弦长为区域Ⅰ的磁场圆半径2R ,根据几何知识可得此时在区域Ⅰ和区域Ⅰ中运动的轨迹所对应的圆心角都为60°,粒子在两区域磁场中运动周期分别为 T 1=2πR v 0=2πmqBT 2=2π·2R v 0=4πmqB 故可得该粒子在区域Ⅰ和区域Ⅰ中运动的总时间为 t =60°360°T 1+60°360°T 2=πmqB甲(3)如图乙所示,将速度v 0分解为沿y 轴正方向的速度v 0及速度v',因为E =Bv 0,可得qE =qBv 0,故可知沿y 轴正方向的速度v 0产生的洛伦兹力与电场力平衡,粒子同时受到另一方向的洛伦兹力qBv',故粒子沿y 轴正方向做旋进运动,根据几何关系可知 v'=2v 0sin 53°=1.6v 0故当v'方向为竖直向上时粒子速度最大,最大速度为 v m =v 0+1.6v 0=2.6v 0根据几何关系可知此时所在的位置到y 轴的距离为 L =R'+R'sin 53°+2R +2R =6.88R =172mv 025qB乙14.[2024·河北卷] 我国古人最早发现了尖端放电现象,并将其用于生产生活,如许多古塔的顶端采用“伞状”金属饰物在雷雨天时保护古塔.雷雨中某时刻,一古塔顶端附近等势线分布如图所示,相邻等势线电势差相等,则a 、b 、c 、d 四点中电场强度最大的是 ( )A .a 点B .b 点C .c 点D .d 点14.C [解析] 在静电场中,等差等势线的疏密程度反映电场强度的大小,等差势线越密,则电场强度越大.由题图可知,c 点等差等势线最密集,故c 点电场强度最大,C 正确.15.[2024·河北卷] 如图所示,真空中有两个电荷量均为q (q >0)的点电荷,分别固定在正三角形ABC 的顶点B 、C.M 为三角形ABC 的中心,沿AM 的中垂线对称放置一根与三角形共面的均匀带电细杆,电荷量为q2.已知正三角形ABC 的边长为a ,M 点的电场强度为0,静电力常量为k.顶点A 处的电场强度大小为( )A .2√3kq a 2B .kq a 2(6+√3)C .kq a 2(3√3+1)D .kqa2(3+√3)15.D [解析] 如图所示,B 、C 两处点电荷在M 处产生的电场强度大小E 1=E 2=kq(√33a )2=3kqa 2,由于M 点的电场强度为0,故带电细杆在M 点产生的电场强度大小E 3=E 1cos 60°+E 2cos 60°=3kq a 2,B 、C 两处点电荷在A 处产生的电场强度大小E 4=E 5=kqq 2,合场强E 合'=E 4cos 30°+E 5cos 30°=√3kqa 2,方向向上,由于M 点与A 点关于带电细杆对称,故细杆在A 处产生的电场强度大小E 6=E 3=3kqa 2,方向向上,因此A 点的电场强度大小E =E 合'+E 6=kqa 2(√3+3),D 正确.16.(多选)[2024·河北卷] 如图所示,真空区域有同心正方形ABCD 和abcd ,其各对应边平行,ABCD 的边长一定,abcd 的边长可调,两正方形之间充满恒定匀强磁场,方向垂直于正方形所在平面.A处有一个粒子源,可逐个发射速度不等、比荷相等的粒子,粒子沿AD方向进入磁场.调整abcd的边长,可使速度大小合适的粒子经ad边穿过无磁场区后由BC边射出.对满足前述条件的粒子,下列说法正确的是()A.若粒子穿过ad边时速度方向与ad边夹角为45°,则粒子必垂直BC射出B.若粒子穿过ad边时速度方向与ad边夹角为60°,则粒子必垂直BC射出C.若粒子经cd边垂直BC射出,则粒子穿过ad边时速度方向与ad边夹角必为45°D.若粒子经bc边垂直BC射出,则粒子穿过ad边时速度方向与ad边夹角必为60°16.ACD[解析] 若粒子穿过ad边时速度方向与ad边夹角为45°,则粒子必经过cd边,作出粒子运动轨迹图,如图甲所示,由对称性可知,粒子从C点垂直于BC射出,A、C正确;若粒子穿过ad边时速度方向与ad边夹角为60°,则粒子可能从cd边再次进磁场,作出粒子运动轨迹如图乙所示,此时粒子不能垂直BC射出,粒子也可能经bc边再次进入磁场,作出粒子运动轨迹如图丙所示,此时粒子垂直BC边射出,B错误,D正确.17.[2024·河北卷] 如图所示,竖直向上的匀强电场中,用长为L的绝缘细线系住一带电小球,在竖直平面内绕O点做圆周运动.图中A、B为圆周上的两点,A点为最低点,B点与O点等高.当小球运动到A 点时,细线对小球的拉力恰好为0,已知小球的电荷量为q (q >0),质量为m ,A 、B 两点间的电势差为U ,重力加速度大小为g ,求: (1)电场强度E 的大小.(2)小球在A 、B 两点的速度大小.17.(1)U L(2)√Uq -mgLm√3(Uq -mgL )m[解析] (1)A 、B 两点沿电场线方向的距离为L ,在匀强电场中,由电场强度与电势差的关系可知E =U L(2)当小球运动到A 点时,细线对小球的拉力为0,由牛顿第二定律得Eq -mg =mv A 2L解得v A =√Uq -mgLm小球由A 点运动到B 点,由动能定理得 Uq -mgL =12m v B 2-12m v A 2 解得v B =√3(Uq -mgL )m18.[2024·湖北卷] 如图所示,在以O 点为圆心、半径为R 的圆形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B.圆形区域外有大小相等、方向相反、范围足够大的匀强磁场.一质量为m 、电荷量为q (q >0)的带电粒子沿直径AC 方向从A 点射入圆形区域.不计重力,下列说法正确的是 ( )A .粒子的运动轨迹可能经过O 点B .粒子射出圆形区域时的速度方向不一定沿该区域的半径方向C .粒子连续两次由A 点沿AC 方向射入圆形区域的最小时间间隔为7πm3qBD.若粒子从A点射入到从C点射出圆形区域用时最短,粒子运动的速度大小为√3qBR3m18.D[解析] 根据磁场圆和轨迹圆相交形成的圆形具有对称性可知,在圆形匀强磁场区域内,沿着径向射入的粒子总是沿径向射出,所以粒子的运动轨迹不可能经过O点,故A、B错误;粒子连续两次由A点沿AC方向射入圆形区域的时间间隔最短对应的轨迹如图甲所示,则最小时间间隔为Δt=2T=4πmqB,故C错误;粒子从A点射入到从C点射出圆形区域用时最短对应的轨迹如图乙所示,设粒子在磁场中运动的半径为r,根据几何关系可知r=√33R,根据洛伦兹力提供向心力有qvB=m v 2r ,解得v=√3qBR3m,故D正确.19.(多选)[2024·湖北卷] 关于电荷和静电场,下列说法正确的是()A.一个与外界没有电荷交换的系统,电荷的代数和保持不变B.电场线与等势面垂直,且由电势低的等势面指向电势高的等势面C.点电荷仅在电场力作用下从静止释放,该点电荷的电势能将减小D.点电荷仅在电场力作用下从静止释放,将从高电势的地方向低电势的地方运动19.AC[解析] 根据电荷守恒定律可知,一个与外界没有电荷交换的系统,电荷的代数和保持不变,故A正确;根据电场线和等势面的关系可知,电场线与等势面垂直,且由电势高的等势面指向电势低的等势面,故B错误;点电荷仅在电场力作用下从静止释放,则电场力做正功,该点电荷的电势能将减小,根据φ=E pq可知,正电荷将从电势高的地方向电势低的地方运动,负电荷将从电势低的地方向电势高的地方运动,故C正确,D错误.20.[2024·湖南卷] 真空中有电荷量为+4q和-q的两个点电荷,分别固定在x轴上-1和0处.设无限远处电势为0,x正半轴上各点电势φ随x变化的图像正确的是()。

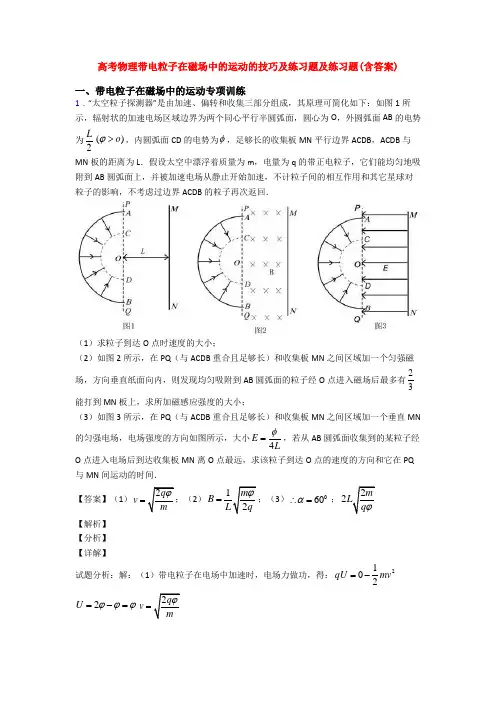

高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cos x v vα=1cos 2α=060α∴=2．如图甲所示，在直角坐标系中的0≤x≤L 区域内有沿y 轴正方向的匀强电场，右侧有以点（2L ，0）为圆心、半径为L 的圆形区域，与x 轴的交点分别为M 、N ，在xOy 平面内，从电离室产生的质量为m 、带电荷量为e 的电子以几乎为零的初速度从P 点飘入电势差为U 的加速电场中，加速后经过右侧极板上的小孔Q 点沿x 轴正方向进入匀强电场，已知O 、Q 两点之间的距离为2L，飞出电场后从M 点进入圆形区域，不考虑电子所受的重力。

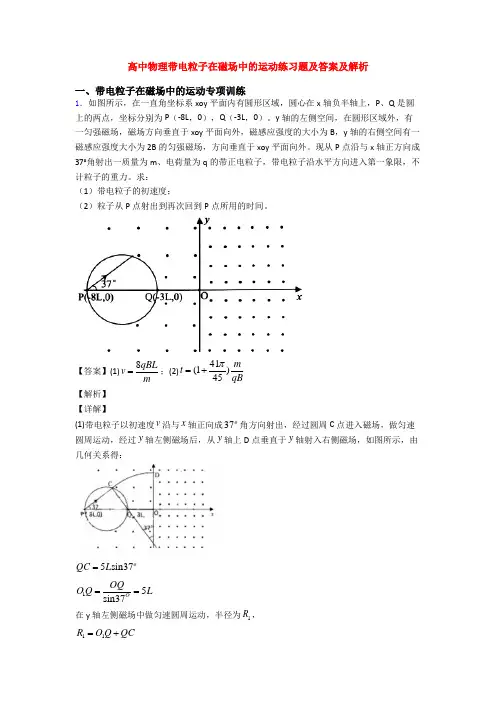

高中物理带电粒子在磁场中的运动练习题及答案及解析一、带电粒子在磁场中的运动专项训练1．如图所示，在一直角坐标系xoy 平面内有圆形区域，圆心在x 轴负半轴上，P 、Q 是圆上的两点，坐标分别为P （-8L ，0），Q （-3L ，0）。

y 轴的左侧空间，在圆形区域外，有一匀强磁场，磁场方向垂直于xoy 平面向外，磁感应强度的大小为B ，y 轴的右侧空间有一磁感应强度大小为2B 的匀强磁场，方向垂直于xoy 平面向外。

现从P 点沿与x 轴正方向成37°角射出一质量为m 、电荷量为q 的带正电粒子，带电粒子沿水平方向进入第一象限，不计粒子的重力。

求： （1）带电粒子的初速度；（2）粒子从P 点射出到再次回到P 点所用的时间。

【答案】(1)8qBLv m=；(2)41(1)45m t qB π=+ 【解析】 【详解】(1)带电粒子以初速度v 沿与x 轴正向成37o 角方向射出，经过圆周C 点进入磁场，做匀速圆周运动，经过y 轴左侧磁场后，从y 轴上D 点垂直于y 轴射入右侧磁场，如图所示，由几何关系得：5sin37o QC L =15sin37OOQO Q L ==在y 轴左侧磁场中做匀速圆周运动，半径为1R ，11R O Q QC =+21v qvB m R =解得：8qBLv m=； (2)由公式22v qvB m R =得：2mv R qB =，解得：24R L =由24R L =可知带电粒子经过y 轴右侧磁场后从图中1O 占垂直于y 轴射放左侧磁场，由对称性，在y 圆周点左侧磁场中做匀速圆周运动，经过圆周上的E 点，沿直线打到P 点，设带电粒子从P 点运动到C 点的时间为1t5cos37o PC L =1PCt v=带电粒子从C 点到D 点做匀速圆周运动，周期为1T ，时间为2t12mT qBπ=2137360oo t T = 带电粒子从D 做匀速圆周运动到1O 点的周期为2T ，所用时间为3t22·2m mT q B qBππ== 3212t T =从P 点到再次回到P 点所用的时间为t12222t t t t =++联立解得：41145mt qB π⎛⎫=+⎪⎝⎭。

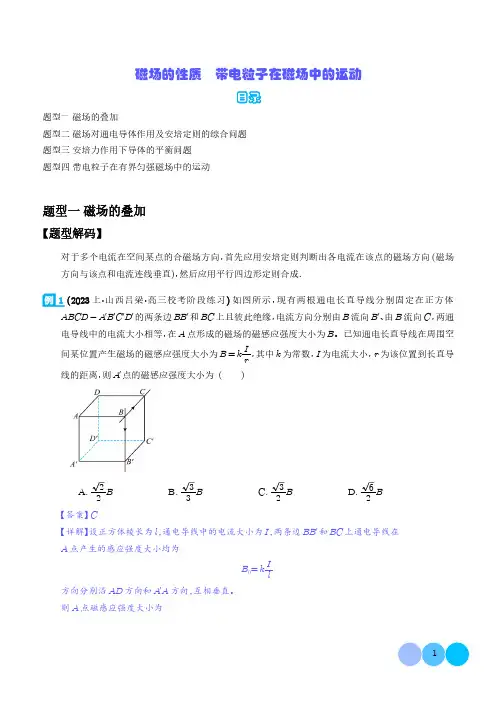

磁场的性质 带电粒子在磁场中的运动目录题型一磁场的叠加题型二磁场对通电导体作用及安培定则的综合问题题型三安培力作用下导体的平衡问题题型四带电粒子在有界匀强磁场中的运动题型一磁场的叠加【题型解码】对于多个电流在空间某点的合磁场方向，首先应用安培定则判断出各电流在该点的磁场方向(磁场方向与该点和电流连线垂直)，然后应用平行四边形定则合成．1(2023上·山西吕梁·高三校考阶段练习)如图所示，现有两根通电长直导线分别固定在正方体ABCD -A B C D 的两条边BB 和BC 上且彼此绝缘，电流方向分别由B 流向B 、由B 流向C ，两通电导线中的电流大小相等，在A 点形成的磁场的磁感应强度大小为B 。

已知通电长直导线在周围空间某位置产生磁场的磁感应强度大小为B =kI r ，其中k 为常数，I 为电流大小，r 为该位置到长直导线的距离，则A 点的磁感应强度大小为()A.22BB.33BC.32BD.62B 【答案】C【详解】设正方体棱长为l ，通电导线中的电流大小为I ，两条边BB 和BC 上通电导线在A 点产生的感应强度大小均为B 0=kI l方向分别沿AD 方向和A A 方向，互相垂直。

则A 点磁感应强度大小为B=B20+B20=2B0=2k IlA 点的磁感应强度大小为2+k I l 2=62k I l=32BB =k I2l故选C。

2(2024·全国·高三专题练习)有两根长直导线a、b互相平行放置，如图所示为导线的截面图。

在图示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。

若两导线中通有大小相等、方向垂直纸面向外的恒定电流I，则下列关于线段MN上各点的磁感应强度的说法正确的是()A.M点和N点的磁感应强度大小相等，方向相同B.M点和N点的磁感应强度大小不等，方向相反C.在线段MN上各点的磁感应强度都不可能为零D.在线段MN上只有一点的磁感应强度为零【答案】D【详解】AB．根据安培定则判断可知，两根通电导线产生的磁场方向均沿逆时针方向，M、N关于O 点对称，两根通电导线在M、N两点产生的磁感应强度大小相等，根据平行四边形定则进行合成可得，M点和N点的磁感应强度大小相等，M点磁场方向向下，N点磁场方向向上，故A、B错误。

带电粒子在磁场中运动考点01 带电粒子在直线边界磁场中的运动1. （2024年高考河北卷）如图，真空区域有同心正方形ABCD和abcd，其各对应边平行，ABCD的边长一定，abcd的边长可调，两正方形之间充满恒定匀强磁场，方向垂直于正方形所在平面．A处有一个粒子源，可逐个发射速度不等、比荷相等的粒子，粒子沿AD方向进入磁场。

调整abcd的边长，可使速度大小合适的粒子经ad边穿过无磁场区后由BC边射出。

对满足前述条件的粒子，下列说法正确的是（）A. 若粒子穿过ad边时速度方向与ad边夹角为45°，则粒子必垂直BC射出B. 若粒子穿过ad边时速度方向与ad边夹角为60°，则粒子必垂直BC射出C. 若粒子经cd边垂直BC射出，则粒子穿过ad边的速度方向与ad边夹角必为45°D. 若粒子经bc边垂直BC射出，则粒子穿过ad边时速度方向与ad边夹角必为60°【答案】ACD【解析】根据几何关系可知，若粒子穿过ad边时速度方向与ad边夹角为45°，则粒子必经过cd边，作出粒子运动轨迹图，如图甲所示粒子从C点垂直于BC射出，故AC正确；若粒子穿过ad边时速度方向与ad边夹角为60°时，若粒子从cd边再次进入磁场，作出粒子运动轨迹如图乙所示则粒子不可能垂直BC射出；若粒子从bc边再次进入磁场，作出粒子运动轨迹如图丙所示则粒子一定垂直BC 射出，故B 错误、D 正确。

2. （2024年高考广西卷）Oxy 坐标平面内一有界匀强磁场区域如图所示，磁感应强度大小为B ，方向垂直纸面向里。

质量为m ，电荷量为q +的粒子，以初速度v 从O 点沿x 轴正向开始运动，粒子过y 轴时速度与y 轴正向夹角为45°，交点为P 。

不计粒子重力，则P 点至O 点的距离为（ ）A.mv qBB.32mv qBC. (1mvqB+ D. 1mv qB æççè【答案】C 【解析】粒子运动轨迹如图所示在磁场中，根据洛伦兹力提供向心力有：2v qvB mr=可得粒子做圆周运动的半径：mv r qB=根据几何关系可得P 点至O点的距离：(1cos 45PO r mvL r qB=+=°故选C 。

高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cos x v v α=1cos 2α=060α∴=2．科学家设想在宇宙中可能存在完全由反粒子构成的反物质.例如：正电子就是电子的反粒子，它跟电子相比较，质量相等、电量相等但电性相反.如图是反物质探测卫星的探测器截面示意图.MN 上方区域的平行长金属板AB 间电压大小可调，平行长金属板AB 间距为d ，匀强磁场的磁感应强度大小为B ，方向垂直纸面向里.MN 下方区域I 、II 为两相邻的方向相反的匀强磁场区，宽度均为3d ，磁感应强度均为B ，ef 是两磁场区的分界线，PQ 是粒子收集板，可以记录粒子打在收集板的位置.通过调节平行金属板AB 间电压，经过较长时间探测器能接收到沿平行金属板射入的各种带电粒子.已知电子、正电子的比荷是b ，不考虑相对论效应、粒子间的相互作用及电磁场的边缘效应.（1）要使速度为v 的正电子匀速通过平行长金属极板AB ，求此时金属板AB 间所加电压U ；（2）通过调节电压U 可以改变正电子通过匀强磁场区域I 和II 的运动时间，求沿平行长金属板方向进入MN 下方磁场区的正电子在匀强磁场区域I 和II 运动的最长时间t m ； （3）假如有一定速度范围的大量电子、正电子沿平行长金属板方向匀速进入MN 下方磁场区，它们既能被收集板接收又不重叠，求金属板AB 间所加电压U 的范围.【答案】（1）Bvd （2）Bb π（3）3B 2d 2b ＜U ＜221458B d b【解析】 【详解】（1）正电子匀速直线通过平行金属极板AB ，需满足 Bev=Ee因为正电子的比荷是b ，有 E=U d联立解得：u Bvd =（2）当正电子越过分界线ef 时恰好与分界线ef 相切，正电子在匀强磁场区域I 、II 运动的时间最长。

高中物理高考物理带电粒子在磁场中的运动及其解题技巧及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:3 5 lrπ=粒子在电场中沿虚线方向做匀变速直线运动，21cos22qEl r tmα-=⋅解得:220(23)9mvEqlππ-=2．如图，区域I内有与水平方向成45°角的匀强电场1E，区域宽度为1d，区域Ⅱ内有正交的有界匀强磁场B和匀强电场2E，区域宽度为2d，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m、电量大小为q的微粒在区域I左边界的P点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q点穿出，其速度方向改变了30o，重力加速度为g，求：(1)区域I和区域Ⅱ内匀强电场的电场强度12E E、的大小.(2)区域Ⅱ内匀强磁场的磁感应强度B的大小.(3)微粒从P运动到Q的时间有多长.【答案】(1)12mgE=2mgEq=122m gd121626d dgdgdπ+【解析】【详解】(1)微粒在区域I内水平向右做直线运动，则在竖直方向上有：1sin45qE mg︒=求得：12mgE=微粒在区域II内做匀速圆周运动，则重力和电场力平衡，有：2mg qE=求得：2mgEq=(2)粒子进入磁场区域时满足：2111cos452qE d mv︒=2vqvB mR=根据几何关系，分析可知：222sin30dR d==︒整理得：122m gd B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d = 1tan45mg ma ︒=2302360Rt vπ︒=⨯︒ 经整理得：112121222612126gd d d d t t t gd g gd ππ+=+=+⨯=3．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间．【答案】（1）2q v mϕ=；（2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m= 222mL mt L qE q ϕ== 22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角 cos x v v α=1cos 2α=060α∴=4．如图所示，MN 为绝缘板，CD 为板上两个小孔，AO 为CD 的中垂线，在MN 的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m 电荷量为q 的粒子(不计重力)以某一速度从A 点平行于MN 的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O 点)，已知图中虚线圆弧的半径为R ，其所在处场强大小为E ，若离子恰好沿图中虚线做圆周运动后从小孔C 垂直于MN 进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN 板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D 进入MN 上方的一个三角形匀强磁场，从A 点射出磁场，则三角形磁场区域最小面积为多少？MN 上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A 点出发后，第一次回到A 点所经过的总时间为多少？【答案】（1）EqRm；（2）212R ；11n +；（3）2πmR Eq 。

高考物理带电粒子在磁场中的运动专题训练答案含解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：22219BLqv m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，虚线MN 沿竖直方向，其左侧区域内有匀强电场（图中未画出）和方向垂直纸面向里，磁感应强度为B 的匀强磁场，虚线MN 的右侧区域有方向水平向右的匀强电场．水平线段AP 与MN 相交于O 点．在A 点有一质量为m ，电量为+q 的带电质点，以大小为v 0的速度在左侧区域垂直磁场方向射入，恰好在左侧区域内做匀速圆周运动，已知A 与O 点间的距离为03mv qB ，虚线MN 右侧电场强度为3mg q，重力加速度为g ．求：（1）MN 左侧区域内电场强度的大小和方向；（2）带电质点在A 点的入射方向与AO 间的夹角为多大时，质点在磁场中刚好运动到O 点，并画出带电质点在磁场中运动的轨迹；（3）带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度的大小v p ．【答案】（1）mgq，方向竖直向上；（2）；（3013v ．【解析】 【详解】（1）质点在左侧区域受重力、电场力和洛伦兹力作用，根据质点做匀速圆周运动可得：重力和电场力等大反向，洛伦兹力做向心力；所以，电场力qE =mg ，方向竖直向上； 所以MN 左侧区域内电场强度mgE q左=，方向竖直向上； （2）质点在左侧区域做匀速圆周运动，洛伦兹力做向心力，故有：200mv Bv q R=，所以轨道半径0mv R qB=； 质点经过A 、O 两点，故质点在左侧区域做匀速圆周运动的圆心在AO 的垂直平分线上，且质点从A 运动到O 的过程O 点为最右侧；所以，粒子从A 到O 的运动轨迹为劣弧； 又有033AO mv d R qB==；根据几何关系可得：带电质点在A 点的入射方向与AO 间的夹角1260AOd arcsin Rθ==︒； 根据左手定则可得：质点做逆时针圆周运动，故带电质点在磁场中运动的轨迹如图所示：；（3）根据质点在左侧做匀速圆周运动，由几何关系可得：质点在O 点的竖直分速度003602y v v sin v =︒=，水平分速度001602x v v cos v =︒=； 质点从O 运动到P 的过程受重力和电场力作用，故水平、竖直方向都做匀变速运动； 质点运动到P 点，故竖直位移为零，所以运动时间023y v v t g==所以质点在P 点的竖直分速度03yP y v v ==， 水平分速度000317322xP x v qE v v t v g v m =+==； 所以带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度22013P yP xP v v v v =+=；3．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】 【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.4．如图，光滑水平桌面上有一个矩形区域abcd ，bc 长度为2L ，cd 长度为1.5L ，e 、f 分别为ad 、bc 的中点．efcd 区域存在竖直向下的匀强磁场，磁感应强度为B ；质量为m 、电荷量为+q 的绝缘小球A 静止在磁场中f 点．abfe 区域存在沿bf 方向的匀强电场，电场强度为26qB Lm；质量为km 的不带电绝缘小球P ，以大小为qBL m 的初速度沿bf 方向运动．P 与A发生弹性正碰，A 的电量保持不变，P 、A 均可视为质点．（1）求碰撞后A 球的速度大小；（2）若A 从ed 边离开磁场，求k 的最大值；（3）若A 从ed 边中点离开磁场，求k 的可能值和A 在磁场中运动的最长时间．【答案】（1）A 21k qBL v k m =⋅+（2）1（3）57k =或13k =；32m t qB π=【解析】 【分析】 【详解】（1）设P 、A 碰后的速度分别为v P 和v A ，P 碰前的速度为qBLv m= 由动量守恒定律：P A kmv kmv mv =+ 由机械能守恒定律：222P A 111222kmv kmv mv =+ 解得：A 21k qBL v k m=⋅+（2）设A 在磁场中运动轨迹半径为R ， 由牛顿第二定律得： 2A A mv qvB R= 解得：21kR L k =+ 由公式可得R 越大，k 值越大如图1，当A 的轨迹与cd 相切时，R 为最大值，R L = 求得k 的最大值为1k =（3）令z 点为ed 边的中点，分类讨论如下：（I ）A 球在磁场中偏转一次从z 点就离开磁场，如图2有222()(1.5)2LR L R =+-解得：56L R = 由21k R L k =+可得：57k =（II ）由图可知A 球能从z 点离开磁场要满足2LR ≥，则A 球在磁场中还可能经历一次半圆运动后回到电场，再被电场加速后又进入磁场，最终从z 点离开．如图3和如图4，由几何关系有：2223()(3)22L R R L =+-解得：58L R =或2LR = 由21k R L k =+可得：511k =或13k = 球A 在电场中克服电场力做功的最大值为2226m q B L W m=当511k =时，A 58qBL v m =，由于2222222A 12521286qB L q B L mv m m ⋅=>当13k =时，A 2qBL v m =，由于2222222A 1286qB L q B L mv m m⋅=<综合（I ）、（II ）可得A 球能从z 点离开的k 的可能值为：57k =或13k = A 球在磁场中运动周期为2mT qBπ= 当13k =时，如图4，A 球在磁场中运动的最长时间34t T = 即32mt qBπ=5．如图甲所示，在直角坐标系中的0≤x≤L 区域内有沿y 轴正方向的匀强电场，右侧有以点（2L ，0）为圆心、半径为L 的圆形区域，与x 轴的交点分别为M 、N ，在xOy 平面内，从电离室产生的质量为m 、带电荷量为e 的电子以几乎为零的初速度从P 点飘入电势差为U的加速电场中，加速后经过右侧极板上的小孔Q 点沿x 轴正方向进入匀强电场，已知O 、Q两点之间的距离为2L，飞出电场后从M 点进入圆形区域，不考虑电子所受的重力。

高考物理带电粒子在磁场中的运动专题训练答案含解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：13L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2v =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'=而v ''=所以，运动过程中粒子的最小速率为v v v =''-'即：0E v B =2．科学家设想在宇宙中可能存在完全由反粒子构成的反物质.例如：正电子就是电子的反粒子，它跟电子相比较，质量相等、电量相等但电性相反.如图是反物质探测卫星的探测器截面示意图.MN 上方区域的平行长金属板AB 间电压大小可调，平行长金属板AB 间距为d ，匀强磁场的磁感应强度大小为B ，方向垂直纸面向里.MN 下方区域I 、II 为两相邻的方向相反的匀强磁场区，宽度均为3d ，磁感应强度均为B ，ef 是两磁场区的分界线，PQ 是粒子收集板，可以记录粒子打在收集板的位置.通过调节平行金属板AB 间电压，经过较长时间探测器能接收到沿平行金属板射入的各种带电粒子.已知电子、正电子的比荷是b ，不考虑相对论效应、粒子间的相互作用及电磁场的边缘效应.（1）要使速度为v 的正电子匀速通过平行长金属极板AB ，求此时金属板AB 间所加电压U ；（2）通过调节电压U 可以改变正电子通过匀强磁场区域I 和II 的运动时间，求沿平行长金属板方向进入MN 下方磁场区的正电子在匀强磁场区域I 和II 运动的最长时间t m ； （3）假如有一定速度范围的大量电子、正电子沿平行长金属板方向匀速进入MN 下方磁场区，它们既能被收集板接收又不重叠，求金属板AB 间所加电压U 的范围.【答案】（1）Bvd （2）Bb π（3）3B 2d 2b ＜U ＜221458B d b【解析】 【详解】（1）正电子匀速直线通过平行金属极板AB ，需满足 Bev=Ee因为正电子的比荷是b ，有 E=U d联立解得：u Bvd =（2）当正电子越过分界线ef 时恰好与分界线ef 相切，正电子在匀强磁场区域I 、II 运动的时间最长。

高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，在xOy 坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。

2024高考物理真题分项解析专题16带电粒子在电磁场中运动1.（2024高考新课程卷·26）．（20分）一质量为m 、电荷量为()0q q >的带电粒子始终在同一水平面内运动，其速度可用图示的直角坐标系内，一个点(),x y P v v 表示，x v 、y v 分别为粒子速度在水平面内两个坐标轴上的分量。

粒子出发时P 位于图中()00,a v 点，粒子在水平方向的匀强电场作用下运动，P 点沿线段ab 移动到()00,b v v 点；随后粒子离开电场，进入方向竖直、磁感应强度大小为B 的匀强磁场，P 点沿以O 为圆心的圆弧移动至()00,c v v -点；然后粒子离开磁场返回电场，P 点沿线段ca 回到a 点。

已知任何相等的时间内P 点沿图中闭合曲线通过的曲线长度都相等。

不计重力。

求（1）粒子在磁场中做圆周运动的半径和周期；（2）电场强度的大小；（3）P 点沿图中闭合曲线移动1周回到a 点时，粒子位移的大小。

试题分析题图给出的是粒子速度在水平面内两个坐标轴上的分量关系图像，不要理解成轨迹图像。

在a 点，粒子速度沿y 方向，做类平抛运动，运动到b 点，粒子做匀速圆周运动到c 点，逆方向类平抛运动，轨迹如图。

解题思路本题考查的考点：带电粒子在匀强电场中的类平抛运动和在匀强磁场中的匀速圆周运动。

（1）根据题述，粒子出发时P 位于图中()00,a v 点，粒子在水平方向的匀强电场作用下运动，P 点沿线段ab 移动到()00,b v v 点；可知带电粒子在磁场中做匀速圆周运动时的速度2200v v +2v 0，由qvB=m2v r解得r=02mv qB周期T=2πr/v=2mqBπ（2）根据题述，已知任何相等的时间内P 点沿图中闭合曲线通过的曲线长度都相等，由于曲线表示的为速度相应的曲线，所以P 点沿图中闭合曲线的加速度相等，故可得02qB v m=qEm 解得2Bv （3）根据题意分析，可知，P 点从b 到c，转过270°。

带电粒子在匀强磁场中的运动1．一质量为m 、电荷量为q 的带电粒子在磁感应强度为B 的匀强磁场中做匀速圆周运动，其效果相当于一环形电流，则此环形电流为多大( )A ．q 2B 2πmB ．2πm q 2BC ．2πq 2BmD ．Bm2πq2 解析：选A 粒子在匀强磁场中做匀速圆周运动，有qvB ＝m v 2r ，即r ＝mv qB，则粒子运动的周期为T ＝2πr v ＝2πm Bq ，等效电流为I ＝q T ＝q 2B 2πm，选项A 正确。

2．水平长直导线中有恒定电流I 通过，导线正下方的电子初速度方向与电流方向相同，如图所示，则电子的运动状况是( )A ．沿路径Oa 运动B ．沿路径Ob 运动C ．沿路径Oc 运动D ．沿路径Od 运动 解析：选D 由左手定则知电子的运动路径只能是Oc 或Od 路径。

而远离导线磁场减弱，B 减小，由半径公式r ＝mv qB可知，r 增大，所以只能是Od 路径，故D 正确。

3．在匀强磁场中，一个带电粒子做匀速圆周运动，假如又顺当垂直进入另一磁感应强度是原来磁感应强度2倍的匀强磁场，则( )A ．粒子的速率加倍，周期减半B ．粒子的速率加倍，轨道半径减半C ．粒子的速率不变，周期减半D ．粒子的速率减半，轨迹半径变为原来的14解析：选C 因为带电粒子所受的洛伦兹力方向总与其速度方向垂直，所以，洛伦兹力不做功，粒子的动能不变，速度大小不变；磁场的磁感应强度增加一倍，由r ＝mv qB 知，轨道半径减半，依据T ＝2πm qB知，周期减半。

故选项C 正确，选项A 、B 、D 错误。

4．如图所示，a 和b 是从A 点以相同的动能射入匀强磁场的两个带等量电荷的粒子运动的半圆形径迹，已知其半径r a ＝2r b ，则由此可知( )A ．两粒子均带正电，质量比m a ∶m b ＝1∶4B ．两粒子均带负电，质量比m a ∶m b ＝1∶4C ．两粒子均带正电，质量比m a ∶m b ＝4∶1D ．两粒子均带负电，质量比m a ∶m b ＝4∶1解析：选D 两粒子进入磁场后均向下偏转，可知在A 点受到洛伦兹力均向下，由左手定则可知，两个粒子均带负电；依据洛伦兹力供应向心力，得qvB ＝m v 2r ，则r ＝mv qB ＝2mE k qB，m ＝r 2q 2B 22E k，因为r a ＝2r b ，所以m a ∶m b ＝4∶1。
