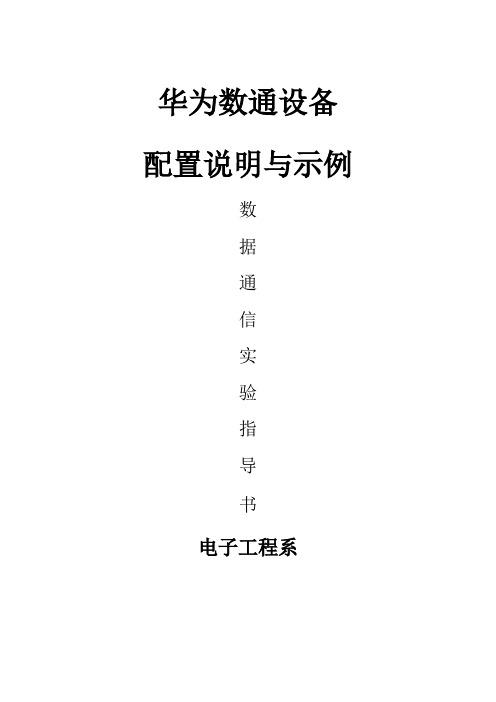

华为数通设备配置说明与示例数据通信实验指导书电子工程系目录配置基础(模拟器不用) (4)1. 学习目标 (4)2. 配置路由器(或交换机) (4)2.2 通过 Aux口＋Modem远程拨入方式 (5)2.3 通过Telnet方式配置 (6)3. 设置访问路由器的权限 (7)4. 路由器常用命令配置模式（模拟器需要学习） (9)端口配置上机实验 (13)1. 学习目标 (13)2. 实验步骤： (13)2.1 PoS接口配置 (13)2.2 配置PAP认证 (19)2.3 CPOS接口的配置 (19)2.4 Ethernet接口配置 (25)实验内容 (25)基本端口配置命令 (25)实验目的 (25)实验环境 (25)实验组网图 (25)实验步骤 (25)端口汇聚实验 (36)实验目的 (36)实验环境 (36)实验组网图 (36)实验步骤 (36)VLAN基础配置实验 (41)1.1实验内容 (41)1.2VLAN级联静态配置 (41)1.2.1实验目的 (41)1.2.2实验环境 (41)1.2.3实验组网图 (41)1.2.4实验步骤 (42)VLAN间路由实验 (45)1.1实验内容 (45)1.2静态路由配置 (45)1.2.1实验目的 (45)1.2.2实验环境 (45)1.2.3实验组网图 (45)1.2.4实验步骤 (46)STP实验 (53)3. 实验内容 (53)4. 生成树计算过程 (53)4.1 实验目的 (53)4.2 实验环境 (53)4.3 实验组网图 (53)4.4 实验步骤 (54)静态路由和RIP协议上机实验 (73)1. 学习目标 (73)2. 实验步骤： (73)2.1 静态路由的配置 (73)2.2 RIP路由协议的配置 (83)OSPF协议上机实验 (90)1. 学习目标 (90)2. 实验步骤： (90)2.1 OSPF协议基本配置 (90)2.2 DR和BDR选举 (92)2.3 配置OSPF验证 (94)2.4 OSPF协议的区域划分 (95)2.5 引入外部路由到OSPF (98)2.6 OSPF路由聚合 (106)2.7 NSSA区和STUB区 (110)BGP协议上机实验 (125)1. 学习目标 (125)2. 实验步骤： (125)2.1 BGP协议的基本配置 (125)2.2 BGP 路由聚合 (134)2.3 BGP 路由反射器 (144)2.4 控制BGP的路径选择 (146)MPLS基础上机实验 (152)1. 学习目标 (152)2. 实验步骤： (152)2.2 配置过程 (152)附录：配置文件 (160)MPLS VPN 基础上机实验 (167)1. 学习目标 (167)2. 实验步骤： (167)2.2 配置过程 (167)2.3 练习题 (171)附录：配置文件 (171)配置基础(模拟器不用)1. 学习目标1. 掌握配置环境的搭建2. 掌握常见命令的配置视图2. 配置路由器(或交换机)通过console 口配置（通过Console 口登录主要用于交换机第一次上电或本地配置。

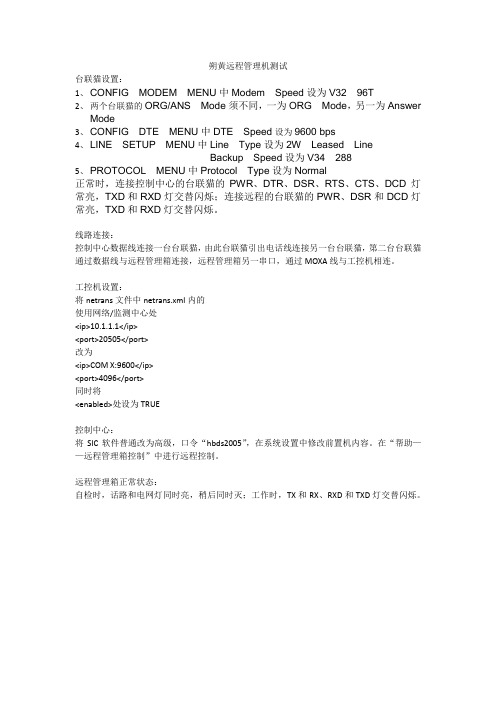

朔黄远程管理机测试台联猫设置：1、CONFIG MODEM MENU中Modem Speed设为V32 96T2、两个台联猫的ORG/ANS Mode须不同，一为ORG Mode，另一为AnswerMode3、CONFIG DTE MENU中DTE Speed设为9600 bps4、LINE SETUP MENU中Line Type设为2W Leased LineBackup Speed设为V34 2885、PROTOCOL MENU中Protocol Type设为Normal正常时，连接控制中心的台联猫的PWR、DTR、DSR、RTS、CTS、DCD灯常亮，TXD和RXD灯交替闪烁；连接远程的台联猫的PWR、DSR和DCD灯常亮，TXD和RXD灯交替闪烁。

线路连接：控制中心数据线连接一台台联猫，由此台联猫引出电话线连接另一台台联猫，第二台台联猫通过数据线与远程管理箱连接，远程管理箱另一串口，通过MOXA线与工控机相连。

工控机设置：将netrans文件中netrans.xml内的使用网络/监测中心处<ip>10.1.1.1</ip><port>20505</port>改为<ip>COM X:9600</ip><port>4096</port>同时将<enabled>处设为TRUE控制中心：将SIC软件普通改为高级，口令“hbds2005”，在系统设置中修改前置机内容。

在“帮助——远程管理箱控制”中进行远程控制。

远程管理箱正常状态：自检时，话路和电网灯同时亮，稍后同时灭；工作时，TX和RX、RXD和TXD灯交替闪烁。

modem串口调试命令串口调试常用命令：1. 拨号命令：atd,号码2. 被叫摘机命令：ata3. 退出命令：+++ath4.来电显示：AT+VCID=0 关AT+VCID=1 开=============用串口工具连接上Modem所在的那个端口。

比如你是外置Modem，连接在了COM1口上，就用串口工具打开COM1口。

如果是内置的话，多数在COM3口上，如果你不知道，可以打开设备管理器在Modem属性页里看看。

OK，下面介绍AT指令。

常用AT指令有：ATZ 软复位modem。

AT&amp;K0 关闭流控制。

AT&amp;K3 使用RTS/CTS流控制。

AT&amp;W0 把当前设置保存到写到modem的永久存储器中的出厂设置配置文件0中。

AT&amp;Y0 当MODEM在上电时自动调用出厂设置0，这样就能保证每次上电恢复我们预先设置的参数。

ATDn 拨号，其中n为电话号码。

它必须是命令行中的最后一条指令，ATD命令使调制解调器摘机后，根据输入的参数拨号,以建立连接。

+++ 退出字符。

切换调制解调器从在线状态到命令状态，而不会中断数据连接。

ATA 应答。

它必须是命令行中的最后一条指令。

调制解调器在应答方式下继续执行连接程序。

在与远端调制解调器交换载波后进入连接状态，如果没有检测到载波, 调制解调器将挂机。

在连接过程中，通过DTE输入的任何一个字母都将中断这一命令。

ATH0 使调制解调器挂机ATE0 关闭命令字符回显ATE1 打开命令字符回显AT&amp;F 调MODEM的出厂设置ATS0=n 将MODEM设置成自动应答，当MODEM检测到线路上的振铃音时开始计数，当有连续n声振铃音，则MODEM自动摘机，响应呼叫。

注：每次输入AT指令后（除+++以外），输入+ Chr(13)即“Enter”键，即完成指令发送。

如果用HEX格式发送，在命令头、尾都要加回车、换行代码。

TSA-II MODEM使用方法说明以下我使用6ES7 972-0CB35-0XA0过程，与大家分享一下：1.这款适配器更改参数设置要用USB口电缆连接，头一次使用一般都要进行参数设置，USB电缆连接上，面板上指示灯亮，打开SET PG/PC设置----选择TS ADAPTER连接----属性----LOCAL CONNECTION----选择DIRECTCONNECTION TO----选择USB；LOCAL MODEM也要设置一下，选上你要通讯的MODEM和本地电话号码。

选完后提示你将参数传到ADAPTE 里面，确认即可。

2.使用MODEM通讯时，要在SET PG/PC里面把MODEM CONNECTION选上，打开TELESERVICE软件----鼠标单击左册ENGLISH----右击右侧窗口----选NEW PLANT----选上ADAPTER 类型----所要拨的电话号码----添上登陆用户名和密码（要与你APTER里面设置一致）----确定----双击PLANT----单击DAIL---拨号连接建立后，在TELISERVICE软件中状态条中会有粉色的ONLINE显示。

同时ADAPTER上DCE橙色指示灯量。

通讯成功了！6ES7 972-0CB35-0XA0 连接调制解调器：用于远程编程/远程服务TS 适配器 (6ES7 972-0CA3X-0XA0) 和 TS 适配器 II (6ES7 972-0Cx35-0XA0) 支持所有两种应用类型 (直接连接和调制解调器连接)。

下面给出了这两种连接类型的信息。

通过直接连接的方式使用TS 适配器直接连接：直接连接主要用于对 TS 适配器进行参数设置。

在相同的组态中，也可以在 STEP 7 中进行在线连接，通过这种方式可以检查 MPI/PROFIBUS/PPI 参数，以确定总线兼容性。

使用直接连接时，可以通过 MPI/DP 接口访问 S7/C7 系统 (如同使用PC 适配器)。

OptiX Metro 1000支持Modem远程维护操作指导书华为技术有限公司版权所有侵权必究修订记录目录1网管接口 (5)2基本组网图 (5)3硬件准备 (5)4操作步骤 (6)4.1配置网元主控软件中的SLIP协议和现场的MODEM步骤： (6)4.2配置远程维护侧PC机 (7)4.3其他事项： (8)5附录1：PC上安装MODEM的方法： (8)6附录2：网元侧MODEM连接串口线制作： (9)关键词：SLIP PC MODEN摘要：本文主要介绍Metro1000的操作步骤及在PC上安装MODEN的方法。

缩略语清单：无参考资料清单：无Metro1000设备支持modem远程拨号维护基本原理是通过SDH网元上的X.25口连接MODEM，维护工程师由远端拨号登陆SDH网元，建立SLIP连接后通过Navigator等工具对网元进行维护操作。

1 网管接口由于通过PSTN拨号连接的速率较慢，一般使用Navigator等命令行工具进行维护。

连接建立后，维护操作如同在本地连接一样，只是速率稍低。

2 基本组网图3 硬件准备远程维护侧必须是PC机，操作系统一般是WINDOWS系统即可。

1）、MODEM的型号有限制，最好是Robotics Sportster 33.6 Fax MODEM、Hayes ACCURA 336 Fax MODEM或者E-TEK33.6k Fax MODEM。

2）、MODEM与SDH设备的串口线必需是定制的串口线，定制的方法见附录2。

3）、标准串口线，用于远程维护计算机与MODEM的连接。

购买MODEM时，附带此电缆。

4）、测试用电话线两根。

需是能够拨号的电话。

PC上安装MODEM，方法见附录1。

4 操作步骤4.1 配置网元主控软件中的SLIP协议和现场的MODEM步骤：1）、通过命令行程序(Navigator)登陆要维护的SDH网元。

2）、关闭网元x.25口的第20脚（否则会在连接MODEM时，引起主控软件复位）。

交换机远程AUX口登录
1功能需求及组网说明
通过AUX口远程登录交换机
『配置环境参数』
1.交换机通过电话号码82882285连接到PSTN
2.PC通过电话号码82882275连接到PSTN
3.目前的命令行配置的交换机console口和aux口是合二为一的
4.连接交换机和modem要采用专用的aux线缆
5.modem要设置成自动应答方式
『组网需求』
1.PC远程拨号，通过交换机AUX口（即console口）登录到交换机进行配
置
2数据配置步骤
『PC拨入交换机流程』
将交换机AUX口配置成MODEM属性，因为交换机console和AUX口合二为一，
需要注意配置MODEM属性以后，在本地使用串口线将无法对交换机进行操作。

在远端PC超级终端上输入命令及电话号码登录交换机。

【AUX口远程拨号配置】
1.进入用户界面视图
[Quidway] user-interface aux 0
2.将AUX口配置MODEM拨号属性
[Quidway-ui-aux0]modem
3测试验证
1.物理连接后在PC上启用超级终端， PC上的com端口选择和modemA相
连的com口
2.在超级终端屏幕上键入命令 atdt 82882285（与交换机modemB的电话
号码）
3.回车，出现交换机提示符例如<Quidway>
4.可以在超级终端上进行操作。

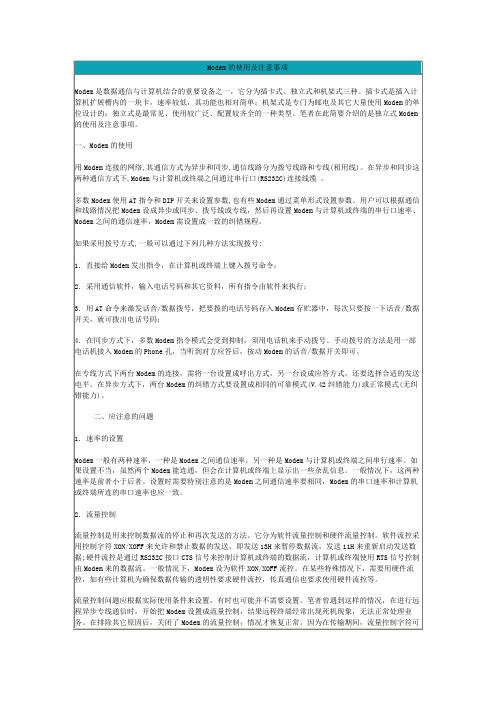

调制解调器（MODEM）介绍 = =一．调制解调器用途：调制解调器经由公共电信网络实现远程通信的重要设备。

主要用来将二进制数字信息转换成可以通过普通公共信息系统传送的模拟信号，或将接收到的模拟信号转换成数字信息。

主要应用场合：1. 连接互联网：连接互联网是应用最多最直接的方式。

在网上，电子邮件是迅速、廉价的通信方式，网上的信息世界更是让人眼花缭乱，所有信息都由一条电话线通过MODEM传送到您眼前。

2. 点对点方式连接：一台本地MODEM与另一台远端MODEM连接，进行数据发送或接收。

连接方式是由一端（呼叫方）拔号，另一端（应答方）应答；连接后两方依靠MODEM连接的电脑互相作为对方的服务器共享资源。

另一种方式可以不拔号，以一根专线电话线直接相接，这就是模拟专线方式。

通过AT 指令，一方在呼叫，另一方自动应答，这样可以省去拔号的电话费。

3．通用终端方式：主机连接一台，终端连接另一台，连接后，终端机就能取得主机资料（用于银行、保险、证券等单位）。

4. 个人用户使用：不仅仅有数据链接平台，还有语音、传真、数字全双工电话等功能。

二、调制解调器硬件原理：调制解调节器器硬件上可分为五部分：DAA部分、DATA PUMP（数据泵）、控制电路、接口电路、电源。

1. DAA部分，我们通常叫拔号部分，由振铃检测、保护电路、摘机检测电路等组成。

2. DATA PUMP（数据泵）：对发送接收数据进行处理，完成调制与解调功能。

3. 控制电路：完成数据纠错压缩，基本数据传输协议支持以及响应AT指令等功能。

4. 接口电路：实现数据传输，必须与数据终端设备连接，（如计算机）外置一般通过RS-232串行接口与计算机相连，主机与MODEM之间的DTE速度（从110bit/s-115200bit/s）视MODEM的DCE速度以及线路质量而定，一般DTE速度是DCE速度的两倍。

USB接口提供极高的DTE速度，（如91200bit/S），同时，具有PNP(即插即用)与免去外置电源的优点；内置式 MODEM 与计算机可通过ISA（工业标准体系）和PCI（外部设备互连）槽连接，ISA是16位的扩展总线接口，PCI是32位或64位总线接口，因PCI槽比ISA槽短，PCI总线上的时钟频率要比 ISA总线快得多，传输率高，因此，目前市场上的ISA卡槽越来越少。
