计算机控制技术题库(附答案).

计算机控制技术试卷1.简答题（30分）（1）计算机与外设交换数据的种类及传送方式?（6分）（2）什么叫输入/输出通道?它是由哪些部分组成的？（6分）（3）一个典型的顺序控制系统由哪几部分组成?（7分）（4）试比较逐点比较法和数字积分法的优缺点？（6分）（5）什么叫积分饱和现象？应如何防止?（5分） 2.设计题（20分）（1）针对一个8位数据总线、16位地址总线的CPU ，使用8205地址译码器扩展16个I/O 接口与24K 存储器,图示并写地址范围。

（10分）(2) 有一个8位满量程10V 的逐次逼近A/D 转换器，若从输入端接入3.2V 的模拟电压，试用列表与图示的方法表示转换的过程。

（10分） 3．插补题（30分）（1）设加工第一象限逆圆弧AB ，已知起点A （6、0），终点B （0、6）。

试用逐点比较法圆弧插补计算并作出走步轨迹图。

（15分）1O 7O（2）已知第一象限直线OA，起点O(0、0)，终点A(6、7)。

试用数字积分器插补法实现这条直线并做出走步轨迹图（累加器位数n=4）。

（15分）4．分析题（20分）（1）炉温DDC系统的结构图如图1所示。

温度信号经热电偶变成毫伏级的电压信号后，经温度变送器放大并转换成电流信号，再经电阻网络转换成电压信号送入A/D转换器；单片机构成的数字控制器的输出送D/A转换器转化成模拟电压，经功率放大器放大后送到晶闸管调压器，触发晶闸管并改变其导通角的大小，从而控制电阻炉的加温电压。

结合该系统说明此计算机控制系统设计的步骤。

（10分）图1 炉温DDC系统结构图（2）论述计算机控制系统中电磁干扰的种类以及抗干扰的措施。

（10分）答案1.简答题（30分）（1）计算机与外设交换数据的种类:数字量（1分）、模拟量（1分）和开关量（1分）。

传送方式有三种：①程序查询方式（1分）；②中断控制方式（1分）；③直接存贮器存取(DMA)方式（1分）。

（2）在微型计算机和生产过程之间设置的信息传送和转换的连接通道称为输入输出通道（2分）。

大学生《计算机控制技术》考试复习题及答案一．单选题1.由于计算机只能接收数字量,所以在模拟量输入时需经()转换。

A.A/D转换器B.双向可控硅C.D/A转换器D.光电隔离器参考答案：A2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构,需要接入()器件完成控制量的切换工作。

A.锁存器锁存B.多路开关C.A/D转换器转换?D.反多路开关参考答案：D3.在LED显示系统中,若采用共阳极显示器,则将段选模型送至()。

A.阳极B.阴极C.阴极或阳极D.先送阴极再送阳极参考答案：B4.电机控制意味着对其转向和转速的控制,微型机控制系统的作法是通()实现的。

A.改变定子的通电方向和通电占空比B.改变转子的通电方向和通电占空比C.改变定子的通电电压幅值D.改变转子的通电电压幅值参考答案：B5.RS-232-C串行总线电气特性规定逻辑“1”的电平是()。

A.0．3伏以下B.0．7伏以上C.-3伏以下D.+3伏以上参考答案：C6.采用共阴极LED多位数码管显示时,应()。

A.位选信号为低电平，段选信号为高电平B.位选信号为高电平，段选信号为低电平C.位选信号、段选信号都是高电平D.位选信号、段选信号都是低电平参考答案：A7.关于微型计算机控制技术的叙述,正确的是()。

A.微型计算机控制技术只能用于单片机系统B.任何控制系统都可以运用微型计算机控制技术C.微型计算机控制技术不能用于自动化仪表D.微型计算机控制技术可用于计算机控制系统及自动化仪表参考答案：D8.计算机监督系统(SCC)中,SCC计算机的作用是()。

A.接受测量值和管理命令并提供给DDC计算机B.按照一定的数学模型计算给定值并提供给DDC计算机C.当DDC计算机出现故障时，SCC计算机也无法工作D.SCC计算机与控制无关参考答案：B9.闭环控制系统是指()。

A.系统中各生产环首尾相接形成一个环B.输出量经反馈环节回到输入端，对空置产生影响C.系统的输出量供显示和打印D.控制量只与控制算法和给定值相关10.下列缩写表示现场可编程控制逻辑阵列的是()。

计算机控制技术期末复习试题附答案一、选择题1. 下面哪个不是计算机控制系统的组成部分？A. 控制器B. 传感器C. 运算器D. 计算机主机答案：D2. 控制器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：B3. 在控制系统中，传感器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：A4. 控制器与执行器之间的信息传递通常采用哪种形式?A. 电信号B. 光信号C. 音频信号D. 无线信号答案：A二、填空题1. 在控制系统中，PID是什么的缩写？答案：比例-积分-微分2. 当一个过程变量小于或大于设定值时，控制器需要发出一个____信号来调节执行器。

答案：控制3. 开环控制系统中，控制器完全依赖于____来判断并调节执行器。

答案：设定值三、解答题1. 请解释闭环控制系统和开环控制系统的区别。

答案：闭环控制系统和开环控制系统是两种基本的控制系统结构。

闭环控制系统通过传感器获得反馈信息，将反馈信息与设定值进行比较后进行调节，以使系统输出接近设定值。

开环控制系统则没有反馈环节，控制器仅仅根据设定值来调节执行器。

闭环控制系统具有较好的稳定性和鲁棒性，能够减小外界干扰对系统的影响，但由于需要进行反馈调节，系统可能存在一定的响应延迟。

开环控制系统较为简单，但容易受到干扰的影响，对系统稳定性要求较高。

四、简答题1. 请简述计算机控制技术在工业自动化中的应用。

答案：计算机控制技术在工业自动化中广泛应用，其主要作用是实现对生产过程的自动控制。

通过传感器获取实时数据，计算机控制系统可以实时监测和控制生产过程中的各项参数，将实际数值与设定值进行比较，并通过执行器调节控制。

这种自动化控制能够提高生产效率、降低成本，同时还可以减少人为操作中的误差，提高产品的质量稳定性。

在工业生产中，计算机控制技术广泛应用于各种制造过程中，如汽车制造、电子设备制造、化工生产等。

通过计算机控制技术，可以实现生产过程中的自动监测、自动调节、自动报警等功能，从而提高生产效率，降低生产成本，提高产品的一致性和稳定性。

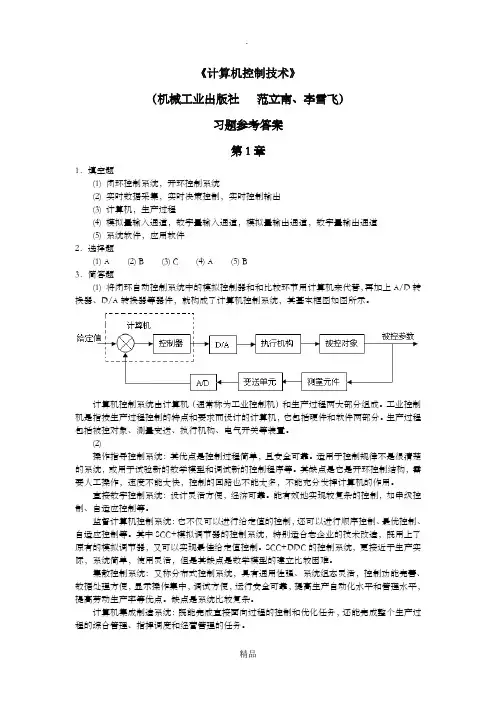

《计算机控制技术》（机械工业立南、雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC 的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

计算机控制技术试卷及答案一、填空题（20分）1、在现代工业中，计算机控制系统至少起到实时数据处理、实时监督决策、实时控制及输出三个基本功能。

2、计算机控制系统具有各种各样的结构和形式，按不同的划分方法有不同的分类，若按计算机参与的控制形式可分为开环控制和闭环控制；若按采用的规律可分为顺序控制、常规控制和高级控制、智能控制等。

3、信息传递中信号的形式有连续模拟信号、离散模拟信号、连续信号和离散数字信号。

4、计算机控制系统中内部总线可分为数据总线、地址总线、控制总线、电源总线。

5、D/A转换器的主要性能指标有分辨率、绝对精度、稳定时间、相对精度、线性误差。

6、通信协议的关键要素是语法、语义、时序。

7、数据传输的方式按信号是否被调制可分为基带传输与频带传输；按数据的时空顺序可分为串行传输与并行传输；按发送方是否发送同步脉冲可分为异步传输与同步传输。

8、数据交互技术可分为线路交换技术、报文交换技术、分组交换技术，其中线路交换技术包括线路建立、数据传送和线路拆除三个阶段。

9、计算机网络按所跨地域分为局域网、广域网、城域网；按网络的拓扑结构形式分为星型网络、总线型网络、环型网络和网状网络。

10、计算机网络互联设备有中继器、网桥、路由器和网关。

二、简答题1、计算机控制系统的基本组成及作用。

（P3）要点：主机、外设、输入输出接口、通信设备、现场仪表等2、采样定理的内容。

（ P15）3、总线的通信方式有哪些？各自的特点是什么？（P36）4、叙述双积分式A/D转换器的工作原理。

(P51)5、常用的人机交互设备有哪些？各自的特点是什么？（P64-78）6、简述多路复用技术有哪些？各自有何特点？（P85）7、常用的通信介质有哪些？各自有何特点？（P100-102）8、从资源共享的观点解释计算机网络的定义及基本特征（P106）9、过程控制系统计算机网络的应用原则有哪些？（P161）10、计算机控制系统中常用的数字滤波方法有哪些？各自的计算公式是什么? （P165-166）11、计算机操作系统的五大功能是什么？（P224）三、论述题1、计算机控制系统的设计原则和步骤（教材P265-268）2、总线的裁决方式及算法(教材P35-36)四、设计题设计一串行输入12位D/A转换接口电路，并写出程序代码。

《计算机控制技术》复习资料一、填空题1、计算机控制是自动控制发展中的（高级）阶段，是自动控制的（重要分支）。

2、计算机在信息处理、（逻辑分析）、决策判断、（输入输出）管理等各个方面显示出突出的优点。

3、计算机控制系统利用计算机的（硬件）和（软件）代替自动控制系统的控制器。

4、自动控制是指在（没有人）直接参与的前提下，应用（控制装置）自动地、有目的地控制或操纵机器设备或生产过程，使他们具备相应的功能。

5、在控制系统中如果给定值是（恒定不变）的，则此系统称为（定值）控制系统。

6、若系统控制（变量）的变化规律为已知函数，并被事先确定，则此类控制为（程序）控制系统。

7、广义上说系统的给定信号和扰动都可以看作是系统外作用信号，给定信号（决定）着系统输出量的变化；而扰动则（破坏）给定信号对系统输出量的控制。

8、计算机控制过程是在（外部）作用下使系统由一个平衡或稳定状态过渡到另一个（平衡或稳定）状态的过程，称为瞬态过程或系统响应。

9、自动控制的瞬态过程有两种典型形式，一种是（收敛）的，对应的系统运行是稳定的；另一种是（发散）的，对应的系统是不稳定的。

10、在计算机控制系统中为了达到控制目标，可以采用（模拟）化设计方法和（离散）化设计方法来设计控制器。

11、工业控制计算机是一种面向工业控制、采用标准（总线）技术和开放式( 体系)结构的计算机。

12、计算机各功能模板之间的内部总线可以分为：（数据）总线、( 地址)总线、控制总线、电源总线。

13、外部总线是计算机与计算机或计算机与其他（智能）设备之间进行( 通信)的连线。

14、典型的工业控制计算机IPC应具备抗（电磁）干扰、防震、防潮、( 耐高温)等性能。

15、可编程序控制器是（继电器）逻辑控制系统与( 微型)计算机技术相结合的产物。

16、大多数PLC采用继电控制形式的（梯形图）编程方式，继承了传统(控制)线路的清晰直观容易掌握。

17、整体式的（PLC）把电源、CPU、内存、I/O系统都( 集成)在一个小箱体内构成一台完整的PLC。

计算机控制技术题库（附答案）计算机控制技术练习题（附答案）⼀、填空题（每空2分，共20分）1．闭环负反馈控制的基本特征是。

2．闭环控制系统⾥，不同输出与输⼊之间的传递函数分母。

3．惯性环节的主要特点是，当其输⼊量发⽣突然变化时，其输出量不能突变，⽽是按变化。

4．静态误差系数是系统在典型外作⽤下精度的指标，静态误差系数越⼤，精度。

5．系统的相稳定裕度γM，定义为开环频率特性在截⽌频率ωc处。

6．离散系统稳定性与连续系统不同，它不仅与系统结构和参数有关，还与系统的有关。

7．零阶保持器是⼀个相位滞后环节，它的相频特性φ(ω)= 。

8．若已知闭环系统⾃然频率为ωn，经验上，采样频率ωs应取。

9．通常把叠加在被测信号上的⼲扰信号称为。

10．为使传感器特性与A/D变换器特性相匹配，通常应在传感器与A/D之间加⼊。

⼆、选择题(每题2分，共10分)1．在计算机控制系统⾥，通常当采样周期T减少时，由于字长有限所引起的量化误差将。

A 增⼤；B 减⼩；C 不变。

2．控制算法直接编排实现与串联编排实现相⽐，有限字长所引起的量化误差。

A 较⼤；B 较⼩；C 相当。

3．某系统的Z传递函数为G(z) = 0.5(z+0.5) / (z+1.2)(z-0.5) ，可知该系统是。

A稳定的；B不稳定的；C 临界稳定的。

4．若以电机轴的转⾓为输⼊量，电机轴的转速为输出量，则它的传递函数为环节。

A 积分；B 微分；C 惯性。

5．在确定A/D变换器精度时，通常要求它的精度应传感器的精度。

A ⼤于；B ⼩于；C 等于。

三、简答题（每⼩题5分，共20分）1．图1为⽔箱⽔位⾃动控制系统，试说明基本⼯作原理。

图12．已知单位负反馈闭环控制系统的单位阶跃响应的稳态误差为0.1，试问该系统为⼏型系统，系统的开环放⼤系数为多少?3．试简单说明系统稳定性与稳态误差相互⽭盾的关系。

4．试表述采样定理，并说明若⼀⾼频信号采样时不满⾜采样定理，采样后将会变成何种信号。

4、采样定理的基本内容是什么？对频带受限的信号,当采样频率大于等于信号最高频率的两倍时，可以从采样值完全恢复原始的信号5、什么是数字滤波？常用的数字滤波有哪些方法?所谓数字滤波，就是在计算机中用某种计算方法对输入的信号进行数学处理，以便减少干扰在有用信号中的比重,提高信号的真实性。

程序判断法、中位值滤波法、算术平均滤波法、递推平均滤波法、加权递推平均滤波法、一阶惯性滤波法6、计算机控制系统中有哪几种地线？在计算机控制系统中，一般有以下几种地线：模拟地、数字地、安全地、系统地、交流地。

7、简述Smith预估控制的基本思想。

按照过程的动态特性建立一个模型加入到反馈控制系统中，使被延迟了τ时间的被控量超前反映到控制器，让控制器提前动作,从而可明显地减少超调量和加快控制过程.8、工业控制计算机系统的干扰源有哪几类？各类干扰又有哪些具体形式?电源干扰（浪涌、尖峰、噪声、断电）；空间干扰（静电和电场的干扰、磁场干扰、电磁辐射干扰）；设备干扰9、RS-485串行总线采用什么传输方式？它与RS—422A串行通信总线的区别是什么?RS—485串行总线采用的是不平衡传输模式。

区别在于RS-485为半双工工作模式，而RS422A为全双工工作方式，且RS—422A适用于两点之间进行高速,远距离通信，而RS-485适用于多点之间进行高速，远距离通信10、数字PID控制算法中，K P，T i，T D的物理调节作用分别是什么？Kp为比例增益，能减小误差，但不能消除稳态误差,但Kp加大会引起系统不稳定;Ti为积分时间常数，只要有足够的时间，积分控制将能完全消除误差，但积分作用太强会使系统超调加大,甚至使系统出现振荡；Td为微分时间常数,可以减小调整时间，从而改变系统的动态性能11、如何消除尖峰脉冲干扰？选用供电比较稳定的进线电源，利用干扰抑制器消除尖峰干扰,采用交流稳压器稳定电网电压，电源异常的保护图一12、模拟量输入接口设计主要解决哪几个方面的问题？数据输出线的连接方式；选通信号、启动转换及读出控制信号的连接方法；电源和地线的处理;与计算机信息传递的方式三、现已知某炉的温度变化范围为0—1000°C 。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

一、填空题（合计２0分，每题2分）1、工业控制机就是指按生产过程控制得特点与要求而设计得计算机，它包括硬件与软件两个组成部分.2、计算机控制系统中常用得控制器有可编程序控制器、工控机、单片机、DＳＰ、智能调节器等。

３、在计算机控制系统中,被测信号有单端对地输入与双端不对地输入两种输入方式。

4、ADC0809就是一种带有８通道模拟开关得８位逐次逼近式A/Ｄ转换器。

５、模拟量输入通道得任务就是把从系统中检测到得模拟信号,变成二进制数字信号,经接口送往计算机.６、信号接地方式应采用一点接地方式，而不采用多点接地方式.７、按极点配置设计得控制器通常有两部分组成，一部分就是状态观测器，另一部分就是控制规律。

８、模块化程序设计一般包括自顶向下与自底向上两种设计方法。

９、线性表、数组、堆栈与队列得共同特点就是要求连续得存储单元来顺序存放数据元素。

10、计算机控制系统得输入变送器与输出执行机构得信号统一为0～１０mA DC或4～20ｍA DC.1、计算机系统由计算机与生产过程两大部分组成。

2、集散控制系统（DCＳ)得结构模式为：操作站-控制站—现场仪表3、变送器输出得信号为或得统一信号。

、0～１0ｍA、4~20mA４、模拟输出通道得结构型式主要取决于输出保持器得构成方式。

５、数控系统一般由数控装置、驱动装置、可编程控制器与检测装置等。

1.6、设线性定常系统得输出方程为,y(t)以最少得Ｎ拍跟踪参考输入r(ｔ），必须满足条件、ｙ（N)=Cx(N)=7、常用得状态观测器有３种:预报观测器、现时观测器、降阶观测器8、“若A则B，否则Ｃ”,用模糊关系表示为9、在一些对程序流向起决定作用得指令前插入两条NOP指令,以保证弹飞得程序迅速纳入正确轨道.10、采用双绞线作信号引线得目得就是减少电磁感应1、实时得概念不能脱离具体得过程，一个在线得系统不一定就是一个实时系统，但一个、实时系统必定就是在线系统。

2、典型得工业生产过程可分为:连续过程、离散过程、批量过程３、计算机控制系统得典型型式：操作指导控制系统、直接数字控制系统、监督控制系统、集散控制系统、现场总线控制系统、综合自动化控制系统。

填空题（合计20分, 每题2分）1.工业控制机是指按生产过程控制旳特点和规定而设计旳计算机, 它包括硬件和软件两个构成部分。

2.计算机控制系统中常用旳控制器有可编程序控制器、工控机、单片机、DSP、智能调整器等。

3.在计算机控制系统中, 被测信号有单端对地输入和双端不对地输入两种输入方式。

4.ADC0809是一种带有8通道模拟开关旳8位逐次迫近式A/D转换器。

5.模拟量输入通道旳任务是把从系统中检测到旳模拟信号, 变成二进制数字信号, 经接口送往计算机。

6.信号接地方式应采用一点接地方式, 而不采用多点接地方式。

7.按极点配置设计旳控制器一般有两部分构成, 一部分是状态观测器, 另一部分是控制规律。

8.模块化程序设计一般包括自顶向下和自底向上两种设计措施。

9.线性表、数组、堆栈和队列旳共同特点是规定持续旳存储单元来次序寄存数据元素。

10.计算机控制系统旳输入变送器和输出执行机构旳信号统一为0~10mA DC或4~20mA DC。

二、名词解释（合计30分, 每题5分）1.采样过程按一定旳时间间隔T, 把时间上持续和幅值上也持续旳模拟信号, 变成在时刻0、T、2T、…kT旳一连串脉冲输出信号旳过程。

2.地线是信号电流流回信号源旳地阻抗途径。

”3.数字程序控制就是计算机根据输入旳指令和数据, 控制生产机械(如多种加工机床)按规定旳工作次序、运动轨迹、运动距离和运动速度等规律自动地完毕工作旳自动控制4.数据是描述客观事物旳数、字符, 以及所有能输入到计算机中并被计算机程序处理旳符号旳集合。

5.积分饱和假如执行机构已到极限位置, 仍然不能消除偏差时, 由于积分作用, 尽管计算PID差分方程式所得旳运算成果继续增大或减小, 但执行机构已无对应旳动作三、选择题（合计15分, 每题3分）1.下列不属于数字控制方式旳是（ C ）A.点位控制B.直线控制C.网格控制D.轮廓控制2.8位旳A/D转换器辨别率为（ C ）A.0.01587B.0.007874C.0.003922D.0.00097753.专家控制系统大体可以分为（D ）①专家自整定控制②专家自适应控制③专家监督控制④混合型专家控制⑤仿人智能控制A.①②③⑤B.②④⑤C.②③④⑤D.①③④⑤4.一种8位旳A/D转换器(量化精度0.1%), 孔径时间3.18µm, 假如规定转换误差在转换精度内, 则容许转换旳正弦波模拟信号旳最大频率为（ B ）A.5HzB.50HzC.100HzD.500Hz5.某热处理炉温度变化范围为0~1350℃, 经温度变送器变换为1~5V旳电压送至ADC0809, ADC0809旳输入范围为0~5V, 当t=KT时, ADC0809旳转换成果为6A, 此时炉温为（C ）A.588.98℃B.288.98℃C.361.23℃D.698.73℃四、简答题（合计20分, 每题5分）1.什么是干扰, 干扰来源, 抗干扰措施。

《计算机控制技术》(机械工业出版社范立南、李雪飞)习题参考答案第1章1.填空题(1)闭环控制系统，开环控制系统(2)实时数据采集，实时决策控制，实时控制输出(3)计算机，生产过程(4)模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5)系统软件，应用软件2.选择题(1) A (2)B (3)C (4) A (5)B3.简答题(1)将闭坏白动控制系统中的模拟控制器和和比较坏节用计算机來代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基木框图如图所示。

I 计算机计算机控制系统由计算机(通常称为工业控制机)和牛产过程两大部分纽成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：•其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清处的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开坏控制结构，需要人工操作，速度不能太快，控制的冋路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅町以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其屮SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原冇的模拟调节器，乂可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具冇通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集屮，调试方便，运行安全可靠，捉高牛产自动化水平和管理水平, 提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成百接血向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

西安交通大学现代远程教育考试卷成绩课程：计算机控制技术专业班号考试日期姓名学号年月日期中|期末|注：所有答题都写在答题纸上。

、单项选择题（每题4分，共20 分）1 . 为了减少有限字长产生的量化误差，采样周期应（）。

A.不变 B. 增大2.3.4.5. C. 减少 D. 不确定已知离散系统脉冲传递函数为A. 稳定B.z 0.5（z-1.2）（z98），则该系统是（）的。

临界稳定C. 稳定性不确定当系统中还有零阶保持器时,A.无关C. 的关系不确定D.不稳定系统的稳态误差与采样周期（）。

B.有关D.以上都不是字符C的ASCII码为43H,字符c的ASCII码为（）。

A . 43HC . 62H D. 61HB. 63H一个有符号十进制正数13,在数据单元中的二进制表示为（）A . 00000011 B.10000001C.00001110D.00001101二、分析计算题11. （20分）模拟PID调节器的传递函数为D（s）= K P（V一T D S）。

当采样周期T i S相当短时，用求和代替积分、用后向差分代替微分，试从模拟PID推导出数字PID的位置型及增量型控制算法。

缶Mi PIDWIi a的时蛾黑达式为财（灯n 申片彗茸把£贞菴検为卷分方电趴可杵如F近似此4 : q m k幻序*Oi i烬成uj谒裁* nr的位* *1拧“.<Tid* 1)心屮将上述2或相即得敷字PID的增量酗控制算法二K p[e(k)-e(k-1)l K i e(k) K D〔e(k)—2e(k 一1) e(k-2)l定岭何上)Y仗_D]+ K血的+愍何的-2<t»I) +<(*^2)J=Ae(.k)吃匕(k 亠iHCg (k-g)解：1 t de(t)PID调节器的时域表达式为- T I dt把上式变换为差分方程，可作如下近似tk°e(t)dt 八Te(i)i =9de(t) e(k) -e(k -1)-------------- Sz --------------------------------------------dt T式中，T为采样周期，k为采样序号。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

计算机控制技术练习题（附答案）欧阳家百（2021.03.07）一、填空题（每空2分，共20分）1．闭环负反馈控制的基本特征是。

2．闭环控制系统里，不同输出与输入之间的传递函数分母。

3．惯性环节的主要特点是，当其输入量发生突然变化时，其输出量不能突变，而是按变化。

4．静态误差系数是系统在典型外作用下精度的指标，静态误差系数越大，精度。

5．系统的相稳定裕度M，定义为开环频率特性在截止频率c处。

6．离散系统稳定性与连续系统不同，它不仅与系统结构和参数有关，还与系统的有关。

7．零阶保持器是一个相位滞后环节，它的相频特性φ()=。

8．若已知闭环系统自然频率为n，经验上，采样频率s应取。

9．通常把叠加在被测信号上的干扰信号称为。

10．为使传感器特性与A/D变换器特性相匹配，通常应在传感器与A/D之间加入。

二、选择题(每题2分，共10分)1．在计算机控制系统里，通常当采样周期T减少时，由于字长有限所引起的量化误差将。

A 增大；B 减小；C 不变。

2．控制算法直接编排实现与串联编排实现相比，有限字长所引起的量化误差。

A 较大；B 较小；C 相当。

3．某系统的Z传递函数为G(z) = 0.5(z+0.5) / (z+1.2)(z-0.5) ，可知该系统是。

A稳定的；B不稳定的；C 临界稳定的。

4．若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为环节。

A 积分；B 微分；C 惯性。

5．在确定A/D变换器精度时，通常要求它的精度应传感器的精度。

A 大于；B 小于；C 等于。

三、简答题（每小题5分，共20分）1．图1为水箱水位自动控制系统，试说明基本工作原理。

图12．已知单位负反馈闭环控制系统的单位阶跃响应的稳态误差为0.1，试问该系统为几型系统，系统的开环放大系数为多少?3．试简单说明系统稳定性与稳态误差相互矛盾的关系。

4．试表述采样定理，并说明若一高频信号采样时不满足采样定理，采样后将会变成何种信号。

《计算机控制技术》复习资料一、填空题1、计算机控制是自动控制发展中的（高级）阶段，是自动控制的（重要分支）。

2、计算机在信息处理、（逻辑分析）、决策判断、（输入输出）管理等各个方面显示出突出的优点。

3、计算机控制系统利用计算机的（硬件）和（软件）代替自动控制系统的控制器。

4、自动控制是指在（没有人）直接参与的前提下，应用（控制装置）自动地、有目的地控制或操纵机器设备或生产过程，使他们具备相应的功能。

5、在控制系统中如果给定值是（恒定不变）的，则此系统称为（定值）控制系统。

6、若系统控制（变量）的变化规律为已知函数，并被事先确定，则此类控制为（程序）控制系统。

7、广义上说系统的给定信号和扰动都可以看作是系统外作用信号，给定信号（决定）着系统输出量的变化；而扰动则（破坏）给定信号对系统输出量的控制。

8、计算机控制过程是在（外部）作用下使系统由一个平衡或稳定状态过渡到另一个（平衡或稳定）状态的过程，称为瞬态过程或系统响应。

9、自动控制的瞬态过程有两种典型形式，一种是（收敛）的，对应的系统运行是稳定的；另一种是（发散）的，对应的系统是不稳定的。

10、在计算机控制系统中为了达到控制目标，可以采用（模拟）化设计方法和（离散）化设计方法来设计控制器。

11、工业控制计算机是一种面向工业控制、采用标准（总线）技术和开放式( 体系)结构的计算机。

12、计算机各功能模板之间的内部总线可以分为：（数据）总线、( 地址)总线、控制总线、电源总线。

13、外部总线是计算机与计算机或计算机与其他（智能）设备之间进行( 通信)的连线。

14、典型的工业控制计算机IPC应具备抗（电磁）干扰、防震、防潮、( 耐高温)等性能。

15、可编程序控制器是（继电器）逻辑控制系统与( 微型)计算机技术相结合的产物。

16、大多数PLC采用继电控制形式的（梯形图）编程方式，继承了传统(控制)线路的清晰直观容易掌握。

17、整体式的（PLC）把电源、CPU、内存、I/O系统都( 集成)在一个小箱体内构成一台完整的PLC。
