施工电梯安装、拆卸及卸料口平台施工方案

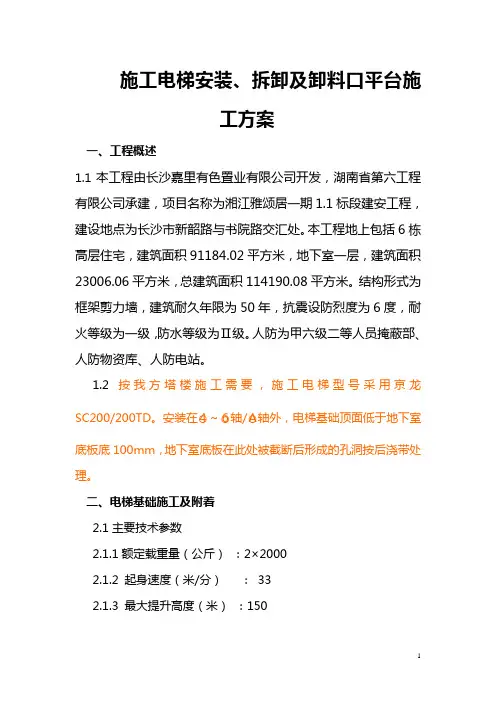

施工电梯安装、拆卸及卸料口平台施工方案一、工程概述1.1本工程由长沙嘉里有色置业有限公司开发，湖南省第六工程有限公司承建，项目名称为湘江雅颂居一期1.1标段建安工程，建设地点为长沙市新韶路与书院路交汇处。

本工程地上包括6栋高层住宅，建筑面积91184.02平方米，地下室一层，建筑面积23006.06平方米，总建筑面积114190.08平方米。

结构形式为框架剪力墙，建筑耐久年限为50年，抗震设防烈度为6度，耐火等级为一级，防水等级为Ⅱ级。

人防为甲六级二等人员掩蔽部、人防物资库、人防电站。

1.2按我方塔楼施工需要，施工电梯型号采用京龙SC200/200TD。

安装在○4～○6轴/○A轴外，电梯基础顶面低于地下室底板底100mm，地下室底板在此处被截断后形成的孔洞按后浇带处理。

二、电梯基础施工及附着2.1主要技术参数2.1.1额定载重量（公斤）：2×20002.1.2 起身速度（米/分）：332.1.3 最大提升高度（米）：1502.1.4电动功率（千瓦）：112.1.5吊笼尺寸（长×宽X高）（米）：3.2×1.5×2.72.2按照设备厂家提供的有关施工电梯的技术参数,本工程塔楼施工电梯基础大小3800×60002.3附着架的设置，根据住宅每高二层（5.6m）设置一道。

附着架的连接，塔楼施工电梯，根据施工现场条件其位置，均与建筑物临边框架梁连接。

三、电梯安装安全要求3.1装场地应平整、干净，周边应设置标志杆等围栏，禁止非工种人员入内。

3.2防止安装地点掉落物体伤及人员和设备，必要时应加设安装网。

3.3安装过程中，必须由专人负责，统一指挥。

3.4电梯运行时，人员的头、手绝对不能伸出安全栏外。

3.5如果有人在导轨或附墙架上作业时，绝对不允许开动电梯，当吊笼升起时，严禁进入外笼内。

3.6笼上所有零部件，必须放置平稳，不得露出安全栏外。

3.7用吊杆进行安装时，不允许超载，吊笼只可用来安装或拆卸电梯零部件，不得用于其它起重用途。

电梯接料平台安全技术交底模板

一、交底名称电梯接料平台安全技术交底二、工程名称及交底时间工程名称：__________交底时间：____年__月__日三、参加人员1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位安全管理人员4. 电梯接料平台安装施工人员5. 相关协作单位人员四、交底内容1. 施工准备（1）施工人员必须经过专业培训，取得相应资格证书，方可上岗作业。

（2）施工前，需对施工人员进行安全技术交底，确保每位施工人员了解施工安全注意事项。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、防滑鞋等。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工过程中，应严格遵守国家相关安全法规和操作规程。

（3）施工现场应设立安全员，负责现场安全监督和管理。

3. 电梯接料平台安装及使用（1）电梯接料平台安装前，需对安装人员进行安全技术交底，确保安装过程安全。

（2）安装过程中，应严格按照设计图纸和施工方案进行操作，确保电梯接料平台安装质量。

（3）电梯接料平台安装完成后，需进行试运行，确保平台运行稳定、安全。

（4）电梯接料平台使用过程中，应严格遵守以下规定：a. 严禁超载使用电梯接料平台；b. 严禁在平台边缘站立或行走；c. 严禁在平台内进行打闹、嬉戏等危险行为；d. 严禁擅自拆卸、改装电梯接料平台。

4. 事故预防及应急处理（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

（2）施工人员应熟悉应急救援流程，一旦发生事故，立即启动应急预案。

（3）事故发生后，应立即报告上级部门，并配合相关部门进行调查和处理。

五、交底要求1. 施工单位应将本次安全技术交底内容记录在案，并存档备查。

2. 施工人员应认真听取安全技术交底内容，确保理解并遵守安全操作规程。

3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。

4. 施工单位应加强对施工现场的安全检查，确保施工安全。

施工升降机卸料平台搭设方案

升降机卸料平台方案、编制依据、《建筑结构荷载规范》（）、《建筑施工扣件式钢管脚手架安全技术规范》（）、《建筑施工高处作业安全技术规范》（）、《钢结构设计规范》（）、《建筑施工手册》第版，、《施工升降机安全规程》（）、《施工升降机使用说明书》、施工组织设计及其他相关设计图纸、变更等、工程概况来安县高新技术创业服务中心装饰装修工程配备台双笼外用施工升降机，并搭设卸料平台。

、脚手架防护平台由于施工电梯的电梯笼与结构边的距离，四层为，为方便现场施工人员的通行并保证施工的安全，拟在施工电梯与结构之间搭设脚手架防护及接料平台。

至层搭设落地式脚手架，脚手架搭设高度为；层以上钢管脚手架分层计算，荷载全部由相应楼板和梁承担。

脚手架搭设的尺寸为：立杆的纵距为，排立杆的横距均为，步距为；内排立杆距离挑梁端部的长度为，外排立杆距离施工电梯的长度为，具体搭设方法详见附图。

落地式脚手架平台及扣件钢管悬挑脚手架平台施工的可行性，详见后附计算书。

脚手架的搭设立杆全部采用单立杆，立杆的纵距分别为，排立杆的横距均为，，步距为；内排立杆距离挑梁端部的长度为，外排立杆距离施工电梯的长度为。

起步立杆长为和（将接头错开），以后均用杆。

采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤ 。

最高处立杆顶端高出顶层操作层。

大横杆大横杆长度为，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。

小横杆贴近立杆布置，用直角扣件扣紧挂于大横杆之下，在任何情况下不得拆除作为基本构架结构杆件的小横杆。

每一立杆与大横杆相交处都必须设置两根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于。

小横杆伸出外排大横杆边缘距离不小于，伸出里排大横杆距离结构外边缘。

脚手板作业层满铺木脚手板，木脚手板中间、两端与钢管绑扎牢固。

连墙件南北向连墙件的设置采取在架体的两侧立杆上用小横杆设置连墙，楼板上设置预埋钢管与脚手架小横杆进行连接固定；东西向采取与悬挑梁进行抱接的措施设置连墙件。

施工电梯卸料平台安全专项施工方案

施工电梯卸料平台安全专项施工方案一、施工概况电梯卸料平台是用于大型建筑施工中将物料从高处运送到地面的设施。

为了确保卸料平台施工的安全性，特制定本施工方案。

二、施工前准备1.确定施工电梯卸料平台的设计方案，在设计过程中考虑平台的承重能力，并确保能适应所需物料的负荷。

2.编制电梯卸料平台施工组织设计，包括施工进度、人员安排、设备配置、施工工艺等内容。

3.调查施工现场，了解地基情况、周边环境以及存在的安全隐患，在施工前及时进行处理。

4.编制电梯卸料平台安全施工方案，明确施工过程中的安全措施和预防措施，包括对工人的培训和安全教育。

三、施工安全措施1.确保安全设备完善：在卸料平台上设置护栏、防护网等安全设施，保证工人的工作区域得到安全保护。

2.使用安全绳索：在施工过程中，工人应系好安全绳索，并与卸料平台上的安全绳索相连接，以防止工人意外坠落。

3.做好通风和照明：施工电梯卸料平台上的工作环境应保持良好的通风和照明条件，以提供良好的工作条件和防止安全事故。

4.安全培训和指导：施工前，应对参与施工的工人进行相关安全培训，包括卸料平台的使用方法、安全操作规程等内容，并掌握逃生和自救的方法。

5.施工现场监控：在施工现场设置监控摄像头，对卸料平台上的施工过程进行实时监控，及时发现和处理安全隐患。

四、施工预防措施1.制定和遵守施工计划，合理安排施工过程，确保施工的连续性和安全性。

2.协调施工进度和周边环境，避免与其他施工活动和交通流线的冲突，确保施工的顺利进行。

3.定期检查和维护施工设备和工具，确保其正常运行，减少施工过程中的故障和事故风险。

4.定期进行安全检查，对工地周边的安全隐患进行整改，确保施工现场的安全环境。

五、紧急救援措施1.指定紧急救援队伍，负责施工现场的紧急救援工作，设立紧急救援设备和医疗急救箱。

2.制定紧急救援预案，明确各紧急救援步骤和责任分工，并进行模拟演练，以提高救援效率。

以上是施工电梯卸料平台安全专项施工方案的内容，通过严格执行这些措施和预防措施，可以确保施工过程中的安全，并避免可能的事故发生。

建筑接料平台专项方案

一、编制依据1. 《建筑施工安全检查标准》（JGJ5999）2. 《建筑机械使用安全技术规程》（JGJ33-2001）3. 《高处作业安全技术规范》（JGJ8091）4. 《施工升降机安全规则》（GB/T10055-1996）5. 《施工升降机技术条件》（GB/T10054-1996）6. 《龙门架及井架物料提升机安全技术规范》（JGJ88-92）7. 《施工现场机械设备安全技术规范》（JGJ332001）8. 相关工程图纸及规范要求二、工程概况本工程位于XX市XX区，总建筑面积XX万平方米，地上XX层，地下XX层。

结构形式为框架剪力墙结构。

为确保施工材料的垂直运输，提高施工效率，特制定本接料平台专项方案。

三、接料平台设计1. 搭设位置：根据施工电梯布置及施工需要，在施工现场合理位置搭设接料平台。

2. 平台结构：采用双排脚手架搭设，立杆间距符合规范要求，横杆、斜撑等连接牢固。

3. 平台尺寸：长XX米，宽XX米，满足施工材料运输需求。

4. 平台防护：平台四周设置防护栏杆，栏杆高度不低于1.2米，并设置挡脚板，防止人员坠落。

5. 平台连接：接料平台与施工电梯吊笼连接牢固，确保平台在运输过程中稳定可靠。

四、施工准备及资源配置1. 人员准备：组织专业技术人员进行方案编制、施工指导和验收。

2. 材料准备：准备双排脚手架、横杆、斜撑、防护栏杆、挡脚板等材料。

3. 机械设备：准备施工电梯、吊车等机械设备。

五、施工工艺1. 基础处理：对搭设平台的基础进行处理，确保平整、坚实。

2. 脚手架搭设：按照规范要求，依次搭设立杆、横杆、斜撑等，确保连接牢固。

3. 平台搭建：在脚手架上搭建接料平台，确保平台尺寸、防护设施符合要求。

4. 平台连接：将接料平台与施工电梯吊笼连接牢固。

六、安全措施1. 人员安全：对施工人员进行安全教育和培训，提高安全意识。

2. 设备安全：定期检查施工电梯及接料平台，确保设备安全可靠。

3. 防护措施：平台四周设置防护栏杆、挡脚板，防止人员坠落。

人货电梯接料平台外架搭设方案

简支梁均布荷载作用下的最大挠度
V=5.0×2.713×800.04/(384×2.06×105×107780.0)=0.652mm
小横杆的最大挠度小于800.0/150与10mm,满足要求!
二、大横杆的计算
大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。
3、料台应用5cm厚木板铺设，板与板之间不得留有间隙，木板应按纵向沿墙铺设，铺板应用木条连结钉牢，使铺板成为整块，料台铺板应里低外高，坡度约为5°为宜，吊盘与料台、料台与建筑物间隙均不大于10cm。
4、平台两边各设前后两道独立斜拉钢丝绳，两道中的每一道均应做单道受力计算。钢丝绳分别拉接在4个拉节点上，与平台形成的夹角不小于45º；选用的钢丝绳应根据平台的载重量进行设计计算，且每组钢丝绳设置的绳卡应不少于3个。建筑物锐角利口处围系钢丝绳应加衬软垫物。平台上应设置四个吊环，应采用R235钢制作，严禁使用螺纹钢吊装平台时应使用卡环，不得使用吊钩直接吊挂吊环。每层料台两侧必须设置二道防护栏杆，栏杆高度距铺板面分别为50～60cm和100～120cm，必要时应加设防护竹笆或围网防护，料台正面应设置能开启自如的封闭牢固门栏。料台与建筑物必须进行连结，不得与外架连结，连结点每步料台不少于5点（即底部大横杆设3点，两侧立杆栏杆绑扎处各设1点），在整个施工过程中，严禁随意拆除连结点，如确需拆除，应有料台加固措施，以确保料台的稳固性。
1.均布荷载值计算
小横杆的自重标准值P1=0.038kN/m
脚手板的荷载标准值P2=0.350×1.500/3=0.175kN/m
活荷载标准值Q=5.000×1.500/3=2.500kN/m
荷载的计算值q=1.2×0.038+1.2×0.175+1.4×2.500=3.756kN/m

施工电梯卸料平台施工方案(含节点图)

XXXX（B标段）工程施工电梯卸料平台施工方案XXXX有限公司2015年12月10日目录一、编制依据 (1)二、工程概况 (1)三、卸料平台方案选择 (2)四、材料选用要求 (3)五、施工方案 (4)（一）落地式扣件钢管卸料平台技术参数 (4)（二）悬挑式扣件钢管卸料平台技术参数表 (5)（三）卸料平台搭设 (7)（四）节点详图 (8)六、施工安全保证措施 (15)（一）安全组织保证措施 (15)（二）卸料平台搭设技术措施 (15)（三）卸料平台拆除技术措施 (16)（四）卸料平台使用注意事项 (17)七、应急预案 (17)八、卸料平台内力计算书 (19)（一）落地式扣件钢管卸料平台 (19)（二）悬挑式扣件钢管卸料平台 (30)（三）悬挑式扣件钢管卸料平台（阳台部位） (45)一、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20083、《混凝土结构设计规范》GB50010-20104、《建筑施工安全检查标准》JGJ59-20115、《建筑施工高处作业安全技术规范》JGJ80-916、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117、《钢管脚手扣件标准》JGJ22-858、《碳素钢结构》（GB/T 700）9、《钢结构设计规范》(GB 50017-2003)10、危险性较大的分部分项工程安全管理办法（建质[2009]87号文）11、本工程施工图纸12、本工程施工组织设计13、本工程施工合同、地方规范标准及相关文件二、工程概况XXXX（B标段）工程由XXXX房地产开发有限公司建设，XXXX设计院有限公司设计，XXXX工程勘察院勘察，XXXX建设监理咨询有限公司监理，XXXX有限公司施工。

工程位于三明市XXXX县。

本工程建筑总面积81124.28㎡，地下室为一层连体地下室，上部由1#，2#、3#、5#、6#，7#、17#、18#、19#、20#、21#、22#、23#、28#、和31#楼组成。

施工电梯接料平台施工方案

施工电梯接料平台施工方案一、项目背景及目标最近几年，我国城市化进程加快，高层建筑如雨后春笋般崛起。

作为建筑行业的重要环节，施工电梯的接料平台施工显得尤为重要。

本项目旨在为施工电梯提供一个安全、高效、便捷的接料平台，确保施工顺利进行。

二、施工电梯接料平台设计原则1.安全性：确保施工电梯接料平台在施工过程中，能够有效保障作业人员的安全。

2.高效性：提高接料平台的作业效率，降低施工成本。

3.便捷性：便于施工电梯操作人员操作，减少作业时间。

4.可靠性：确保接料平台在恶劣环境下，仍能稳定运行。

三、施工电梯接料平台设计要点1.平台尺寸：根据施工电梯的尺寸，确定接料平台的长度、宽度和高度。

一般而言，平台长度应大于电梯宽度，宽度应大于电梯长度，高度以满足电梯进出口高度为准。

2.平台结构：采用高强度钢材，焊接成框架结构，表面铺设花纹钢板，增加摩擦力。

3.固定方式：采用膨胀螺栓将平台固定在楼板上，确保平台稳定。

4.防护栏杆：平台四周设置防护栏杆，高度不小于1.2米，中间设置防护网。

5.楼梯：根据平台高度，设置楼梯，方便作业人员上下。

6.接料平台照明：设置照明设备，确保夜间施工安全。

四、施工电梯接料平台施工流程1.施工前准备：检查施工电梯接料平台的设计图纸，了解施工要求，准备所需材料、设备和工具。

2.平台焊接：按照设计尺寸，焊接平台框架，确保焊接质量。

3.平台安装：采用膨胀螺栓将平台固定在楼板上，检查平台稳定性。

4.防护栏杆安装：焊接防护栏杆，安装防护网。

5.楼梯安装：根据平台高度，焊接楼梯，确保楼梯牢固。

6.接料平台照明安装：布置照明线路，安装照明设备。

7.施工电梯接料平台验收：检查平台焊接质量、稳定性、防护措施等，确保符合设计要求。

五、施工电梯接料平台施工注意事项1.施工过程中，严格遵守安全操作规程，确保作业人员安全。

2.严禁酒后作业，确保施工质量。

3.定期检查施工电梯接料平台，发现问题及时整改。

4.保持施工现场整洁，文明施工。

施工升降机楼层接料平台搭设技术交底

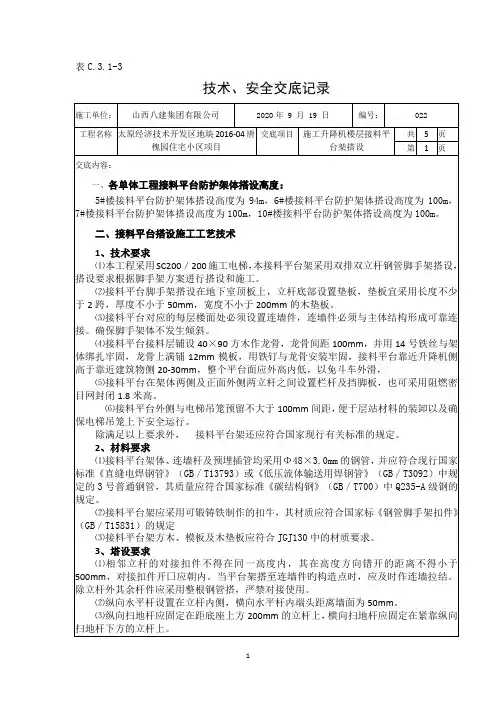

技术、安全交底记录
技术、安全交底记录
技术、安全交底记录
技术、安全交底记录
施工单位：山西八建集团有限公司2020年 9 月 19 日编号：022
工程名称
太原经济技术开发区地块2016-04唐
槐园住宅小区项目
交底项目施工升降机楼层接料平
台架搭设
共5页
第4页交底内容：
（图1）落地式脚手架立面图
技术、安全交底记录
施工单位：山西八建集团有限公司2020年 9 月 19 日编号：022
工程名称
太原经济技术开发区地块2016-04唐
槐园住宅小区项目
交底项目施工升降机楼层接料平
台架搭设
共5页
第5页交底内容：
（图2）落地式脚手架剖面图
技术负责人：交底人：接交人：。

施工电梯卸料平台施工方案

施工电梯卸料平台施工方案1. 引言电梯卸料平台是工地施工现场常见的设备，用于提供卸载材料的平台。

本文档将介绍施工电梯卸料平台的施工方案，包括施工准备、具体施工步骤和安全措施。

2. 施工准备在开始施工电梯卸料平台前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 设计和施工图纸在开始施工前，必须确保已经获得了合适的设计和施工图纸。

这些图纸应包括平台的尺寸、材料和构造细节。

2.2 材料和设备准备在施工过程中，需要准备相应的材料和设备，包括钢材、连接件、脚手架、电动工具等。

这些材料和设备应按照设计要求进行准备，并确保其质量和安全性能。

2.3 施工人员安排在开始施工前，需要合理安排施工人员。

施工人员应具备相关的技能和经验，并熟悉施工过程和安全要求。

3. 施工步骤3.1 标定基准线在施工开始前，首先需要进行基准线的标定。

标定基准线是为了确保平台安装的水平度和垂直度。

可以使用水平仪和测量工具进行标定。

3.2 安装支撑结构根据设计要求，安装支撑结构。

支撑结构应符合相关的规范和要求。

在安装过程中，需要按照设计图纸进行定位和固定。

3.3 安装平台板在支撑结构安装完毕后，开始安装平台板。

平台板应根据设计要求进行切割和钻孔。

安装过程中，需要确保平台板的平整度和稳固性。

3.4 连接脚手架在平台板安装完成后，连接脚手架。

脚手架用于提供工人施工时的支撑和安全。

脚手架的连接应符合相关要求，并进行稳固固定。

3.5 安装卸料装置安装卸料装置是电梯卸料平台的关键步骤。

根据设计图纸，安装卸料装置，并确保其连接牢固和使用安全。

3.6 完善细节在主要施工步骤完成后，需要进行细节的完善。

包括清理施工现场、检查连接件和螺丝是否松动、对平台进行涂漆等。

这些步骤是确保施工质量和安全的重要环节。

4. 安全措施为保证施工过程的安全，需要采取一系列的安全措施。

4.1 安全设施和警示标志在施工现场设置必要的安全设施和警示标志，如安全帽、防护眼镜、防滑鞋等。

施工电梯接料平台施工方案

施工电梯接料平台施工方案1. 引言本文档旨在介绍施工电梯接料平台的施工方案。

施工电梯接料平台是在建筑施工现场用于提供升降载货、材料的平台设施。

本文将详细介绍施工电梯接料平台的设计、施工步骤、安全措施和维护保养内容。

2. 设计方案施工电梯接料平台的设计方案应考虑以下要素：2.1 尺寸和承载能力根据实际施工需求，确定施工电梯接料平台的尺寸和承载能力。

平台的长度、宽度和高度应满足提货需求，承载能力应考虑货物和人员的重量。

2.2 结构和材料施工电梯接料平台通常由钢结构构成，具有足够的强度和稳定性。

钢材应选用耐腐蚀和耐磨损的材料，以保证平台的寿命和安全性。

2.3 安全设备施工电梯接料平台应配备必要的安全设备，包括防护栏杆、平台门、紧急停车装置等。

这些设备应按照相关标准和规范进行设计和安装，以确保人员和货物的安全。

3. 施工步骤施工电梯接料平台的施工步骤如下：3.1 准备工作在施工前，需要进行平台的设计和制作工作。

确定平台的尺寸、材料和安全设备，并进行相应的加工和制作。

3.2 地基施工按照设计要求，在施工现场进行地基开挖和基础施工。

确保地基的稳定和承载能力，为后续平台的安装提供基础支撑。

3.3 平台安装将制作好的平台运输到施工现场，进行安装工作。

根据设计要求，正确安装平台的主体结构和安全设备，保证平台的稳定性和安全性。

3.4 系统调试在平台安装完成后，进行系统的调试和测试工作。

确保电梯系统和安全设备的正常运行，消除可能的故障和隐患。

3.5 完工验收完成平台的安装和调试后，进行完工验收工作。

检查平台的功能和质量，确保满足设计要求，并获得相关部门的验收证书。

4. 安全措施在施工电梯接料平台的施工过程中，应采取以下安全措施：•按照相关标准和规范进行施工，确保平台的稳定性和安全性。

•安装必要的防护设备，防止人员和货物从平台上掉落。

•做好施工现场的安全警示标志，提醒人员注意安全。

•设立专人负责平台的操作和维护，确保使用安全。

施工电梯进料平台施工方案

施工电梯进料平台施工方案一、工程概况方案编制依据：1、《建筑施工扣件式脚手架安全技术规范》JGJ130-20012、《建筑施工安全检查标准》JGJ59-993、《建筑施工高处作业安全技术规范》JGJ80-994、《建筑施工手册》第四版5、《建筑施工计算手册》6、《钢结构设计规范》（GB50017-2002）7、《建筑结构荷载规范》（GB50009-2001）8、《混凝土结构设计规范》（GB50010-2002）9、《五金手册》第二版二、施工方案根据施工需要，在施工电梯笼与各楼层之间需搭设一进料平台，结合现场实际情况，13层（36.5m）以下进料平台采用落地架，13层以上至屋面（57.5m）进料平台采用悬挑形式。

落地架基础位于自然地坪上浇筑100厚C20混凝土，并通长铺设10#槽钢，立杆横距为 1.2m，纵距为1.4m+0.5m+1.4m，由于进料平台面与楼层面等高，楼层层高为3m，同时又考虑到进料平台的人员进出，每层步距为 1.8m+1.2m，平台立杆离墙距离为350，平台满铺18厚模板在楼层面层层铺设，落地架搭设高度为36.5m，18m以下采用双立杆，18m以上采用单立杆。

悬挑架主梁采用16#工字钢，并用8#槽钢作为斜撑撑于下一层楼面上，悬挑长度为1.8m，锚固长度为1.5m，锚固采用在楼板内预埋20的圆钢作为压筋，平台的纵距、横距设置立杆，悬挑架的横距、纵距、步距同落地架。

三、落地平台施工落地脚手架搭设的工艺流程为：地基整平→定位设置10#槽钢→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→连墙杆→铺平台板→防护栏杆及侧向栏板→检查验收。

立杆采用6m和3m两种，布设在同步距内相邻立杆接头应错开，与相邻横向杆的距离不大于500mm，立杆与横向杆用直角扣件扣紧，立杆垂直度偏差不得大于1/200。

双排架宜先立里排立杆，后立外排立杆。

每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。

鲁标定字[2005]15号

鲁标定字[2005]15号关于颁布"山东省建设工程安全、文明施工费用项目组成"的通知各市定额站（造价处）：为统一全省建设工程安全、文明施工费用项目组成内容，现将“山东省建设工程安全、文明施工费用项目组成”发给你们，望各市遵照执行。

一、安全施工费项目组成1、接料平台：指承接施工电梯、物料提升机和塔机向建筑物内输送材料的平台。

其搭设方式有两种：（1）在脚手架横向外侧1-2处的部位，从底部随脚手架同步搭设。

包括架杆、扣件、脚手架、拉结短管、基顾垫板和钢底座。

（2）在脚手架横向1-2处的部位，在建筑物层间地板处用两根型钢外挑，形成外挑平台。

包括两根型钢、预埋件和紧固件、斜拉钢丝绳和紧固件、平台底座垫板、平台进（出）料口门以及周边两道水平栏杆。

2、上下脚手架人行通道（斜道）：多层建筑施工随脚手架搭设的上下脚手架的斜道，一般呈“之”字形。

3、安全网（水平网、密目式立网）、安全帽、安全带。

4、通道棚：包括架杆、扣件、脚手板。

5、临边洞口交叉高处作业防护。

内容：楼板、屋面、阳台等临边防护，通道口、预留洞口（包括洞口覆盖）、电梯井口（包括井内层间防坠层）、楼梯边防护，垂直方向交叉作业防护，高空作业防护。

6、防护围栏、防护棚。

内容：建筑物作业周边防护栏杆，施工电梯和物料提升机吊篮升降处防护栏杆，配电箱和固位使用的施工机械周边围栏、防护棚，基坑周边防护栏杆以及上下人斜道防护栏杆。

7、施工临时用电配电箱（总配电箱、分配电箱、开关箱）及接地保护装置，架空或埋地线路，小于安全距离的外电线路防护架。

8、消防安全设施内容：灭火器、沙箱、消防水桶、消防铁锨（钩）、高层建筑物安装消防水管（钢管、软管）、加压泵等。

9、安全警示标志牌内容：危险部位悬挂安全警示牌、各类建筑材料及废弃物堆放标志牌。

10、各种安全应急救援预案的编制、培训和有关器材的配置及检修等费用。

11、其他必要的安全措施。

上述第1-3条的费用项目，在山东省建筑工程消耗量定额中－2－列有子项。

人货电梯接料平台施工方案

目录一、工程概况 (2)二、编制依据 (2)三、接料台搭设 (2)四、落地式接料平台计算书 (9)五、悬挑式接料平台的计算 (22)人货电梯接料平台施工方案一、工程概况二、编制依据扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

三、接料台搭设接料台设置采用φ48X3. 5mm钢管前排为双立杆，后排为单立杆搭设方式，接料台大小具体根据施工电梯使用位置搭设，每层接料台与结构面平齐，外侧略高内侧5cm，接料台与电梯笼正对面设置外开闭安全防护门。

楼层挑架采用16#槽钢悬挑，并采用φ12钢丝绳反拉作安全储备，做法同外架。

平台上铺50mm松木板，平台铺板与电梯吊笼间的水平距离为50mm～120mm。

电梯防护门材料应为方管，高度为1800mm，插销在电梯侧，门的里侧用钢丝网片封闭，字体为“注意安全，随手关门”。

1#-3#楼一至5层采用室外落地式接料平台，其中2楼平台总搭设高度最高为20.8米，五层以上采用悬挑式接料平台（悬挑方式同外架）具体做法参下图：1.落地正面、侧面构造详图2.悬挑正面、侧面构造详图3.安全防护门构造示意图落地正面构造详图落地侧面构造详图(余同）悬挑正面构造详图悬挑侧面构造详图按楼层高度搭设接料平台安全防护门示意图四、落地式接料平台计算书（一）、参数信息:1.脚手架参数双排脚手架搭设高度为 20.8 m，立杆采用单立杆；搭设尺寸为：横距L b为 1m，纵距L a为1.25m，大小横杆的步距为1.8 m；内排架距离墙长度为0.30m；大横杆在上，搭接在小横杆上的大横杆根数为 3 根；脚手架沿墙纵向长度为 20.80 m；采用的钢管类型为Φ48×3.25；横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步两跨，竖向间距 3.6 m，水平间距2.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:4.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处安徽合肥市，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.232；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1176；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.036；脚手板铺设总层数:5；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

电梯施工安装平台施工方案

一、工程概况项目名称：XX大厦电梯安装工程工程地址：XX市XX区XX大厦建设单位：XX房地产开发有限公司设计单位：XX建筑设计研究院监理单位：XX工程监理有限公司施工总承包单位：XX建筑工程有限公司二、施工安装平台设计原则1. 确保施工安全，符合国家相关标准和规范。

2. 施工平台应具有足够的承载能力，满足施工需求。

3. 施工平台结构设计合理，便于安装、拆除和运输。

4. 施工平台应具有良好的抗风、抗震性能。

三、施工安装平台设计内容1. 施工平台类型：采用移动式施工平台，适用于不同施工阶段的电梯安装。

2. 施工平台尺寸：长×宽×高=10m×4m×2.5m，满足电梯安装和拆卸作业。

3. 施工平台结构：采用钢结构，由立柱、横梁、斜撑、平台板等组成。

4. 施工平台承载能力：每平方米承载能力不小于1.5kN，满足施工荷载要求。

5. 施工平台安全防护：设置安全防护栏、安全网、警示标志等，确保施工安全。

四、施工安装平台施工步骤1. 施工准备（1）核对施工图纸，了解电梯安装位置、尺寸和施工要求。

（2）准备施工材料、设备，包括钢结构、连接件、防护设施等。

（3）组织施工人员，进行技术交底和安全教育。

2. 施工平台搭建（1）根据施工图纸，在电梯安装位置设置立柱、横梁、斜撑等钢结构。

（2）安装平台板，确保平台板平整、牢固。

（3）设置安全防护栏、安全网、警示标志等。

3. 施工平台调整（1）调整施工平台水平度，确保平台水平误差不超过5mm。

（2）检查施工平台结构强度和稳定性，确保满足施工要求。

4. 施工平台验收（1）对施工平台进行自检，确保符合设计要求。

（2）邀请监理单位进行验收，确认施工平台合格。

五、施工安装平台拆除1. 拆除前，对施工平台进行检查，确保无安全隐患。

2. 按照拆除顺序，依次拆除施工平台上的构件。

3. 清理现场，确保拆除后的场地整洁。

六、施工安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

甬统表C01-19施工组织设计(方案)报审表本表由施工单位填写，监理机构签认后交施工单位保存。

施工组织设计（专项施工方案)审批表方案名称：落地式、悬挑式施工电梯、井架接料平台施工方案编号：鄞州区高桥镇蒲家安置小区（蒲家兰庭）新村建设工程施工电梯、井架接料平台专项施工方案宁波建工股份有限公司第一分公司鄞州区高桥镇蒲家安置小区（蒲家兰庭）新村建设工程施工电梯、井架接料平台专项施工方案宁波建工股份有限公司目录一、工程概况 (3)二、编制依据 (3)三、接料台搭设 (3)四、落地式接料平台计算书 (12)五、悬挑式接料平台的计算 (20)施工电梯接料平台施工方案一、工程概况1、工程基本情况工程名称高桥镇蒲家安置小区（蒲家兰庭）新村建设项目工程地点高桥镇蒲家村建筑面积(m2)284147 建筑高度(m) 30.45-51.75 地上层数10-17 地下层数 1标准层层高(m)2.92、各责任主体名称建设单位高桥镇保障性住房建设办公室设计单位宁波明州设计院有限公司施工单位宁波建工股份有限公司监理单位宁波诚建监理咨询有限公司项目经理罗成义总监理工程师王华才技术负责人胡勇明专业监理工程师杨代军3、工程概述（1）、本工程1#、2#、3#、4#、5#、31#楼、6幢为17层，16#、21#楼2幢为16层、12幢11层、11幢10层住宅楼及1-3层配套用房。

最大建筑高度51.75m，整个地下设1层地下车库。

本工程总用地面积约99731平方米，总建筑面积约284147平方米，地下建筑面积约63292平方米。

其中位于西侧厂房区域的6#、11#、17#、22#楼作为二期工程建设；总工期960历天。

4、本工程16、17层8幢采用厦门康柏SC200/200G型双笼施工升降机（施工电梯）；10---11层23幢选用宁波鄞州科特建筑机械有限公司生产的SSDD80型单笼物料提升机（井架）；接料平台搭法相同。

二、编制依据脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2012)、《钢结构设计规范》(GB 50017-2003)等编制。

三、接料台搭设接料台设置采用φ48×3.5钢管单立杆搭设方式，接料台大小具体根据施工电梯、井架使用位置搭设，每层接料台与结构面平齐，外侧略高内侧5cm，接料台与电梯笼正对面设置外开闭安全防护门。

楼层挑架采用16#工字钢悬挑，并采用φ15.5钢丝绳反拉作安全储备，做法同外架。

平台上铺5mm花纹钢板，平台铺板与电梯吊笼间的水平距离为50mm～100mm。

电梯防护门材料采用方管，高度为1800mm，插销在电梯侧，门的里侧用蓝色铁板、钢丝网片封闭，字体为“注意安全，随手关门”。

1至2层采用室外落地式接料平台，平台总搭设高度为8.1米,2层以上采用悬挑式接料平台（悬挑方式同外架）具体做法参下图：1.接料平台平面图2.落地正面、侧面构造详图3.悬挑正面、侧面构造详图4.安全防护门构造示意图接料平台安全防护门示意图四、落地式接料平台计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.033+0.35×1.05/(2+1))+1.4×2×1.05/(2+1)=1.17kN/m正常使用极限状态q'=(0.033+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.033+0.35×1.05/(2+1))+2×1.05/(2+1)=0.86k N/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.17×1.52=0.26kN·mσ=M max/W=0.26×106/4490=58.48N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.86×15004/(100×206000×107800)=1.321mm νmax＝1.321mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.17×1.5=1.93kN正常使用极限状态R max'=1.1q'l a=1.1×0.86×1.5=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.93kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.67×106/4490=150.17N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.613mm≤[ν]＝min[l b/150，10]＝min[1050/150，10]＝7mm 满足要求！3、支座反力计算承载能力极限状态R max=1.95kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.93/2=0.96kN≤R c=0.8×8=6.4kN横向水平杆：R max=1.95kN≤R c=0.8×8=6.4kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×H=(0.129+1.5×2/2×0.033/1.8)×21.9=3.59kN 单内立杆：N G1k=3.59kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/2/2=(21.9/1.8+1)×1.5×1.05×0.35×1/2/2=1.89kN 1/2表示脚手板2步1设单内立杆：N G2k1=1.89kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(21.9/1.8+1)×1.5×0.17×1/2=1.75kN 1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×21.9=0.34kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.89+1.75+0.34=3.98kN单内立杆：N G2k=N G2k1=1.89kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n zj×G kzj)/2=1.5×1.05×(1×2)/2=1.58kN内立杆：N Q1k=1.58kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.59+3.98)+ 0.9×1.4×1.58=11.07kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.59+1.89)+0.9×1.4×1.58=8.56kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.81≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×103/15.9=196.13查《规范》表A得，φ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.59+3.98)+1.4×1.58=11.29kN σ=N/(φA)=11293.5/(0.188×424)=141.68N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(3.59+3.98)+0.9×1.4×1.58=11.07kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.34×1.5×1.82/10=0.21kN·m σ=N/(φA)+M w/W=11073/(0.188×424)+207222.62/4490=185.06N/mm2≤[f]=205N/mm2 满足要求！八、脚手架搭设高度验算不组合风荷载作用H s1=(φAf-(1.2N G2k+1.4N Q1k))×H/(1.2N G1k)=(0.188×424×205×10-3-(1.2×3.98+1.4×1.58))×21.9/(1.2×3.59)=49.73m组合风荷载作用H s2=(φAf-(1.2N G2k+0.9×1.4×(N Q1k+M wkφA/W)))×H/(1.2N G1k)=(φAf-(1.2N G2k+0.9×1.4×N Q1k+M wφA/W))×H/(1.2N G1k)=(0.188×424×205×10-3-(1.2×3.98+0.9×1.4×1.58+0.21×1000×0. 188×424/4490))×21.9/(1.2×3.59)=31.35mH s=31.35m>H=21.9m满足要求！九、连墙件承载力验算N lw=1.4×ωk×2×h×2×l a=1.4×0.43×3×2×1.5=5.41kN长细比λ=l0/i=500/158=3.16，查《规范》表A.0.6得，φ=1(N lw+N0)/(φAc)=(6.53+3)×103/(1×489)=19.58N/mm2≤0.85 ×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=5.41+3=8.41kN≤0.8×12=9.6kN满足要求！连墙件扣件连接示意图（九）、立杆的地基承载力满足要求详见脚手架专项方案五、悬挑式接料平台的计算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×2×1 .5/(2+1)=1.65kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.5/(2+1))+2×1.5/(2+1)=1.21kN/ m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[1.65×1.052/8，1.65×0.152/2]=0.23kN·m σ=M max/W=0.23×106/4490=50.64N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.21×10504/(384×206000×107800)，1.21×1504/(8×206000×107800)]=0.861mmνmax＝0.861mm≤[ν]＝min[l b/150，10]＝min[1050/150，10]＝7mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=1.65×(1.05+0.15)2/(2×1.05)=1.13kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.21×(1.05+0.15)2/(2×1.05)=0.83kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.13kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=0.83kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.46×106/4490=102.16N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.441mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=2.63kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.13kN≤R c=0.8×8=6.4kN纵向水平杆：R max=2.63kN≤R c=0.8×8=6.4kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(1.05+0.15)×2/2×0.033/1.8)×16.8=2.82kN 单内立杆：N G1k=2.82kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/2/2=(16.8/1.8+1)×1.5×(1.05+0.15)×0.35×1/2/2=1. 89kN1/2表示脚手板2步1设单内立杆：N G2k1=1.89kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(16.8/1.8+1)×1.5×0.17×1/2=1.53kN 1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×16.8=0.3kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.89+1.53+0.3=3.72kN单内立杆：N G2k=N G2k1=1.89kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n zj×G kzj)/2=1.5×(1.05+0.15)×(1×2)/2=1.8kN内立杆：N Q1k=1.8kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.82+3.72)+0.9×1.4×1.8=10.11kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.82+1.89)+0.9×1.4×1.8=7.91kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.81≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×103/15.9=196.13查《规范》表A得，φ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.82+3.72+1.8=8.33kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.82+3.72)+1.4×1.8=10.36kNσ=N/(φA)=10359.07/(0.188×424)=129.96N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.82+3.72+1.8=8.33kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.82+3.72)+0.9×1.4×1.8=10.11kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.43×1.5×1.82/10=0.26kN·m σ=N/(φA)+M w/W=10107.07/(0.188×424)+264416.07/4490=185.68N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算N lw=1.4×ωk×2×h×1×l a=1.4×0.58×2×1.8×1×1.5=4.42kN长细比λ=l0/i=600/15.8=37.97，查《规范》表A.0.6得，φ=0.9(N lw+N0)/(φAc)=(4.42+3)×103/(0.9×489)=16.81N/mm2≤0.85 ×[f]=0.85 ×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=4.42+3=7.42kN≤0.8×12=9.6kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数附图如下：平面图立面图三、主梁验算荷载标准值：q'=g k=0.205=0.2kN/m第1排：F'1=F1'/n z=8.33/1=8.33kN第2排：F'2=F2'/n z=8.33/1=8.33kN荷载设计值：q=1.2×g k=1.2×0.205=0.25kN/m第1排：F1=F1/n z=10.36/1=10.36kN第2排：F2=F2/n z=10.36/1=10.36kN1、强度验算弯矩图(kN·m)σmax=M max/W=18.31×106/141000=129.84N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=21.09×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=24.93N/mm2τmax=24.93N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=11.76mm≤[ν]=2×l x/250=2×1500/250=12mm符合要求！4、支座反力计算R1=-7.01kN,R2=28.73kN四、悬挑主梁整体稳定性验算主梁轴向力：N =[0]/n z=[0]/1=0kN压弯构件强度：σmax=M max/(γW)+N/A=18.31×106/(1.05×141×103)+0×103/2610=123.66N/mm2≤[f]=2 15N/mm2塑性发展系数γ符合要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb 值为0.89。

施工电梯接料平台
