【CN209488629U】一种基于LoRa的物联网设备监管系统【专利】

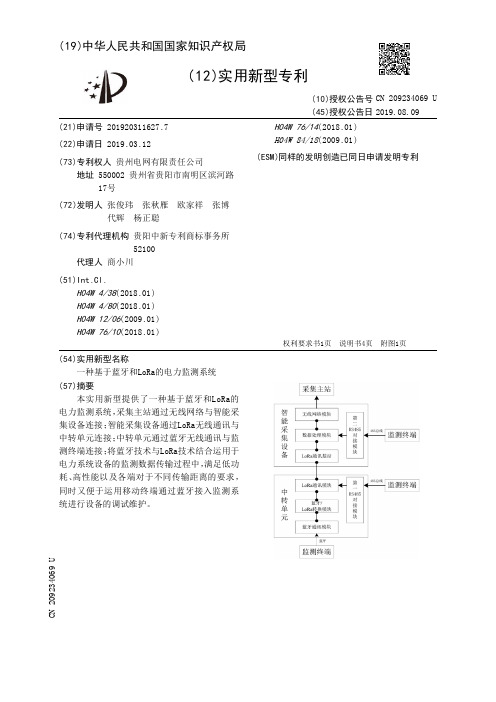

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311627.7(22)申请日 2019.03.12(73)专利权人 贵州电网有限责任公司地址 550002 贵州省贵阳市南明区滨河路17号(72)发明人 张俊玮　张秋雁　欧家祥　张博　代辉　杨正聪　(74)专利代理机构 贵阳中新专利商标事务所52100代理人 商小川(51)Int.Cl.H04W 4/38(2018.01)H04W 4/80(2018.01)H04W 12/06(2009.01)H04W 76/10(2018.01)H04W 76/14(2018.01)H04W 84/18(2009.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种基于蓝牙和LoRa的电力监测系统(57)摘要本实用新型提供了一种基于蓝牙和LoRa的电力监测系统，采集主站通过无线网络与智能采集设备连接；智能采集设备通过LoRa无线通讯与中转单元连接；中转单元通过蓝牙无线通讯与监测终端连接；将蓝牙技术与LoRa技术结合运用于电力系统设备的监测数据传输过程中，满足低功耗、高性能以及各端对于不同传输距离的要求，同时又便于运用移动终端通过蓝牙接入监测系统进行设备的调试维护。

权利要求书1页 说明书4页 附图1页CN 209234069 U 2019.08.09C N 209234069U权　利　要　求　书1/1页CN 209234069 U1.一种基于蓝牙和LoRa的电力监测系统，它包括：采集主站，其特征在于：采集主站通过无线网络与智能采集设备连接；智能采集设备通过LoRa无线通讯与中转单元连接；中转单元通过蓝牙无线通讯与监测终端连接。

2.根据权利要求1所述的一种基于蓝牙和LoRa的电力监测系统，其特征在于：智能采集设备包括无线网络模块，无线网络模块与数据处理模块导线连接；数据处理模块与LoRa通讯基站导线连接。

专利名称：一种基于LoRa的立体式环境在线监测系统及方法专利类型：发明专利
发明人：董美亚,王帅,姜耀华,刘子铭,赵阳,李鹏
申请号：CN202010631405.0
申请日：20200703
公开号：CN111800502A
公开日：
20201020
专利内容由知识产权出版社提供
摘要：本发明提供了一种基于LoRa的立体式环境在线监测系统及方法。

其中，基于LoRa的立体式环境在线监测系统，包括数据采集层，其包括若干个LoRa采集节点，LoRa采集节点预设在待监测环境中预先分割的网格位置处；每个LoRa采集节点将其采集的环境信息及当前地理位置信息一起发送至数据管理层；数据管理层，其包括LoRa网关和服务器；LoRa网关用于接收每个LoRa采集节点传送来的数据并传送至服务器；服务器用于：根据各个地理位置处的当前环境信息与对应历史信息进行匹配，预测出环境变化预警信息；根据各个时间点所有地理位置处环境信息的变化，确定出超标污染物以及超标污染物的移动速度与方向；UI界面层，其用于展示环境变化预警信息、超标污染物以及超标污染物的移动速度与方向信息。

申请人：江苏艾什顿科技有限公司
地址：214135 江苏省无锡市新吴区震泽路18号软件园双子座B栋1806室
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：张庆骞
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205804.3(22)申请日 2019.02.18(73)专利权人 上海电力学院地址 200090 上海市杨浦区平凉路2103号(72)发明人 张雪健　鲍克勤　胡佳佳　韩祥　倪蓉　翟新伟　(74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 赵继明(51)Int.Cl.G05B 19/042(2006.01)G01D 21/02(2006.01)H04W 4/38(2018.01)(54)实用新型名称一种基于LoRa技术物联网配电房监控系统(57)摘要本实用新型涉及一种基于LoRa技术物联网配电房监控系统，包括采集系统，安装在配电房内，用于采集配电房环境信息和配电房设备状态信息，并将采集到的信息通过LoRa通信上传至主控制器单元；巡检系统用于对开关柜设备的开关状态和仪表读数进行巡视、图像拍摄、状态及数据分析并上传至主控制器单元；安防系统用于防止外人闯入，火灾自动消防，区域漏水自动报警；主控制器单元用于将数据传送至云平台，云平台将数据进行存储；互联网终端用于将采集的信息实时显示在手机或者电脑终端，实现控制智能配电房的门禁开关，灯以及空调的功能。

智能配电房监控系统增强了进入配电室的人员的安全性,以及配电室内设备的安全性，能够有效避免很多配电房事故的发生。

权利要求书1页 说明书3页 附图1页CN 209514355 U 2019.10.18C N 209514355U权　利　要　求　书1/1页CN 209514355 U1.一种基于LoRa技术物联网配电房监控系统，其特征在于，包括依次连接的用于将数据传送至云服务器并进一步将数据进行存储的主控制器单元、用于传送存储数据的云服务器和用于将采集的信息实时显示在终端设备的互联网终端，所述主控制器单元通过自身内置的LoRa无线通讯模块还分别与用于采集配电房环境信息和配电房设备状态信息并上传至所述主控制器单元的采集系统、用于对开关柜设备的开关状态和仪表读数进行巡视、图像拍摄、状态及数据分析并上传至所述主控制器单元的巡检系统和用于防止外人闯入，火灾自动消防，区域漏水自动报警的安防系统相连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920592561.3(22)申请日 2019.04.26(73)专利权人 成都信息工程大学地址 610041 四川省成都市双流区西南航空港经济开发区学府路一段24号(72)发明人 孙翔　张俊　曾佳俊　(74)专利代理机构 北京元本知识产权代理事务所 11308代理人 王红霞(51)Int.Cl.G08B 25/10(2006.01)(54)实用新型名称一种基于Lora无线通讯技术的电器火灾监测设备(57)摘要本实用新型公开了一种基于Lora无线通讯技术的电器火灾监测设备，包括外壳外部通过接口分别连接有外置温度传感器、漏电流互感器、联动输出接口和RS485通讯接口，该设备内部设置有内置温度传感器、电压互感器、电流互感器、Lora无线通讯模块、显示器、按键和单片机。

本实用新型的有益效果是：本实用新型为一体化的机械结构，实现精确的用电电流、用电电压、内部温度、外部环境温度和漏电流的实时精确监测。

采用Lora无线通讯技术实现数据的实时上传。

从技术上将有线传输方式改为无线传输方式，一定程度上节约了材料成本和人工成本，并且无后续费用。

在后期的维护上相对于有线的通讯设备来说更加的简介方便。

本实用新型具有良好的社会效益，适合推广使用。

权利要求书1页 说明书4页 附图1页CN 209859280 U 2019.12.27C N 209859280U1.一种基于Lora无线通讯技术的电器火灾监测设备，其特征在于：包括外壳，所述外壳外部通过接口分别连接有外置温度传感器(2)、漏电流互感器(6)、联动输出接口(8)和RS485通讯接口(9)，且所述外壳外部设置有LED指示灯(12)，该设备内部设置有内置温度传感器(3)、电压互感器(4)、电流互感器(5)、Lora无线通讯模块(10)和单片机(11)，所述外壳的外壁上设置有显示器(1)和按键(7)；所述Lora无线通讯模块(10)与单片机(11)通信连接，通过插排与该设备内的主板连接，且所述Lora无线通讯模块(10)通过SPI总线与单片机(11)通信连接；所述外置温度传感器(2)、内置温度传感器(3)、漏电流互感器(6)和联动输出接口(8)与单片机(11)均通信连接。
