扣件式钢管脚手架用作高大模板支撑时应注意的事项

高大模板扣件式钢管支撑体系施工安全管理规定第一条为规范和加强我省建设工程高大模板扣件式钢管支撑体系施工安全管理，预防安全事故发生，保障施工现场人员生命和财产安全，特制定本规定。

第二条本规定所称的高大模板扣件式钢管支撑体系（以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。

第三条高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守《建筑结构荷载规范》（GB50009）、《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59）、《编制建筑施工脚手架安全技术标准统一规定》等现行国家标准、规范外，尚应遵守本规定。

第四条工程设计单位应当考虑施工安全操作和防护的需要，对高大模板支撑体系等涉及施工安全的重点部位和环节，应在设计文件中注明，并对防范生产安全事故提出指导意见。

第五条高大模板支撑体系施工前应由项目技术负责人编制专项施工方案。

专项施工方案应突出工程施工特点，有针对性，内容应包括：地基处理及排水、模板和支撑体系的设计计算、材料规格、钢管连接方式、架体四周与建筑物的可靠连接、水平与纵向剪刀撑等构造设置、混凝土浇筑方案等，施工方案中应绘制支撑体系搭设详图，有特殊要求的应作详细说明。

第六条支撑体系应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，设计计算应包括立杆地基承载力、立杆稳定性计算等内容，荷载取值应符合《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》等要求，同时要考虑混凝土浇筑顺序、泵送混凝土等不利影响因素。

钢管抗压强度设计值取205N/mm2，钢管按Φ48×3.0计算惯性矩、回转半径等截面特性。

当支撑体系落在地面时，地基承载力设计值取值应经施工单位技术负责人、监理单位总监理工程师确认，必要时应通过试验确定；当支撑体系落在楼面时，应对楼面承载力进行验算。

扣件式钢管脚手架用作高大模板支撑时应注意的事项根据建设部建质[2004]213号文件关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的规定，高大模板（支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10KN/m2，或集中线荷载大于15KN/m的模板支撑系统）的专项施工方案必须组织专家评审。

目前，扣件式钢管脚手架作高大模板的支撑体系在建筑施工中的应用也比较普遍，然而，在使用过程中，如果没有充分认识到扣件式钢管脚手架的特点，就可能发生模板支撑坍塌的安全事故，造成严重的后果。

笔者在参与高大模板的支撑设计、方案评审及实际的施工操作过程中也有所体会。

所以，在用扣件式钢管脚手架作高大模板支撑时，从支撑系统的设计计算、搭设到混凝土的浇筑施工，都应做足安全技术措施，务求万无一失，确保施工安全。

1、支撑设计计算方面应注意的事项：1.1材料的取值。

目前我们施工中普遍使用的都是规格为Ф48*3.5的钢管，但因旧钢管使用时间长后，都有不同程度的锈蚀，钢管的有效壁厚一般达不到 3.5mm，即使是新购置的钢管壁厚也很难达到3.5mm，一般壁厚在3.0～3.5mm之间，《建筑施工扣件式钢管脚手架安全技术规范》（下称《规范》）8.1.2规定，壁厚小于3.0mm及锈蚀深度超过0.5mm的钢管是禁止使用的，在施工过程中也还有一些不可预见的因素，因此，为使模板支撑的设计做到安全合理，在计算取值时，钢管的壁厚取3.0mm较为合适。

1.2立杆间距及水平纵横拉杆步距的设置，一方面要满足立杆的承载力及支撑整体稳定性的要求，另一方面，也要考虑施工时便于工人攀爬操作。

立杆间距过小、水平拉杆步距过大或立杆间距过大、水平拉杆步距过小均不便于施工操作。

1.3支撑系统的支承面应进行承载力的验算。

同时，支撑立杆下还应垫钢板或5cm厚的木板，避免局部立杆下沉变形造成支撑系统整体坍塌。

1.4除应对支撑系统的强度、刚度、稳定性进行验算外，还应对模板的底板、托梁的强度和刚度进行验算，以保证模板及支撑系统的整体安全。

高大模板扣件式钢管支撑体系施工安全管理规定第一条为规范和加强我省建设工程高大模板扣件式钢管支撑体系施工安全管理，预防安全事故发生，保障施工现场人员生命和财产安全，特制定本规定。

第二条本规定所称的高大模板扣件式钢管支撑体系（以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。

第三条高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守《建筑结构荷载规范》（GB50009）、《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59）、《编制建筑施工脚手架安全技术标准统一规定》等现行国家标准、规范外，尚应遵守本规定。

第四条工程设计单位应当考虑施工安全操作和防护的需要，对高大模板支撑体系等涉及施工安全的重点部位和环节，应在设计文件中注明，并对防范生产安全事故提出指导意见。

第五条高大模板支撑体系施工前应由项目技术负责人编制专项施工方案。

专项施工方案应突出工程施工特点，有针对性，内容应包括：地基处理及排水、模板和支撑体系的设计计算、材料规格、钢管连接方式、架体四周与建筑物的可靠连接、水平与纵向剪刀撑等构造设置、混凝土浇筑方案等，施工方案中应绘制支撑体系搭设详图，有特殊要求的应作详细说明。

第六条支撑体系应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，设计计算应包括立杆地基承载力、立杆稳定性计算等内容，荷载取值应符合《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》等要求，同时要考虑混凝土浇筑顺序、泵送混凝土等不利影响因素。

钢管抗压强度设计值取205N/mm2，钢管按Φ48×3.0计算惯性矩、回转半径等截面特性。

当支撑体系落在地面时，地基承载力设计值取值应经施工单位技术负责人、监理单位总监理工程师确认，必要时应通过试验确定；当支撑体系落在楼面时，应对楼面承载力进行验算。

2024年建筑施工扣件式钢管脚手架安全管理要求
1. 设计和施工：确保扣件式钢管脚手架的设计符合国家和地方建筑施工法规的要求，并由资质合格的工程师设计。

施工过程中，必须按照设计要求进行搭建和拆除。

2. 材料和构件：使用符合国家标准的钢管和扣件，确保材料质量合格。

检查每个扣件和钢管是否有损坏或变形，严禁使用损坏的构件。

3. 搭建和拆除：搭建和拆除脚手架时，要按照规范操作，保证脚手架的稳定性。

使用合适的梯子或台阶上下脚手架，严禁从框架外爬上爬下。

4. 负荷：脚手架的负荷不得超过其设计和制造要求。

将重物放置在脚手架上时，应按照规定的方式进行固定和平衡，以防止倾覆和坍塌。

5. 检查和维护：定期检查脚手架的架设状况和构件的完好性。

如发现有损坏或其他安全隐患，应及时修复或更换。

6. 培训与监督：所有使用和搭建脚手架的工人都应进行安全培训，了解正确的操作和安全注意事项。

项目管理人员应负责监督和管理脚手架使用过程中的安全。

请注意，以上是一般性的建议，具体的安全管理要求还需要根据当地的法规和标准来制定。

建议你咨询相关的行业协会或当地的建筑管理部门，以获取更准确和具体的规定。

第 1 页共 1 页。

【文章编号】:1672-4011(2008)04-0167-02钢管扣件式高大模板支撑体系的技术与安全控制刘屹东(长沙市红星建筑工程有限公司) 【摘　要】:本文主要通过工程实例介绍扣件式钢管脚手架在高、重、大跨度梁板模板支撑中的应用,并根据有关规范规定、现场实际情况及现有材料等,结合实践经验对其进行探讨和总结。

【关键词】:钢管扣件;高支模;技术与安全;控制 【中图分类号】:T U74 【文献标识码】:B1　工程实例长沙某建筑工程天井钢管扣件式模支撑板体系,高20 m,跨度为19m,板面约400m2,根据“湖南省建设工程重大危险源的控制及管理办法”中的规定,属于超高支模架工程,系重大危险源的重点监控对象。

2　模板支撑形式的选择由于梁截面较大,支模高度较高,且混凝土浇筑采用泵送施工,考虑脉冲水平推力和输送混凝土速度快所引起过载及侧压力,若采用门式钢管脚手架的话,因其为标准构件,受其自身宽度和每组长度的约束,对平面布置有一定限制,很难满足施工要求。

而扣件式钢管脚手架则具有平面布置灵活、架设效率高、可形成纵横通道等特点,为了确保模板系统有足够强度、刚度和稳定性,模板支撑系统采用<48、ξ315扣件式钢管满堂红脚手架,立杆采用顶部带可调上托、底部套150×150×8定型钢板底座的Q235A(3号)钢管,梁底(侧)模板采用18厚夹板,主、次龙骨均采用80×80木枋。

通过调整上托来调节模板支撑的高度。

3技术控制:311　结构布置与计算1)荷载计算:由于模板结构设计属于临时性结构设计,目前我国还没有这类规范,而现行国家标准《混凝土结构工程施工质量验收规范》(G B50204—2002)中又没有关于模板设计的规定,因此,在进行模板结构计算时,根据原国家标准《混凝土结构工程施工及验收规范》(G B50204-92)的规定进行荷载取值和组合。

这些荷载包括模板及支架自重、新浇混凝土重量、钢筋重量、施工荷载、振捣混凝土时产生的荷载等。

高大模板支撑体系施工中常见的问题及其措施发布时间：2021-11-16T07:57:29.822Z 来源：《建筑实践》2021年17期第6月作者：陆锦磊顾星[导读] 当今建筑物正在不断的扩大,建筑结构也越来越复杂,其中高大模板支撑在实际的施工中使用相对比较频繁陆锦磊顾星中建二局第三建筑工程有限公司北京 100070摘要：当今建筑物正在不断的扩大,建筑结构也越来越复杂,其中高大模板支撑在实际的施工中使用相对比较频繁。

然而对于高大模板支撑体系而言,其本身在施工中存在一定的危险性,尤其需要解决高度高,承载力低以及荷载重一系列问题,极易产生倒塌事故,给施工人员和建筑进度造成了严重的影响。

本文便以高大模板支撑体系施工中比较常见的问题为写作点,并且提出了相应的措施希望能给日后的施工提供可靠的理论依据。

关键词：高大模板；支撑体系；问题；措施高大模板支撑体系坍塌事故的屡次发生引起国家有关部门和各地建设主管部门的高度重视，并着手在全方位对脚手架、模板支撑体系作系统的研究，所以对脚手架、模板支架空间结构体系失效机理及其安全性控制理论进行研究具有重大的经济和社会意义。

一、高大模板支撑体系概述?1、类型?现阶段建筑工程中高大模板支撑体系主要为以下几种类型。

第一，扣件类型模板，这种模板体系应用非常广泛，它不仅可以和其他不同类型的模板支撑体系进行配合使用，还可以用来搭建建筑工程中的井架和斜道等项目工程；第二，碗扣类型模板体系，这种模板体系主要优点是搭设和拆装都比较灵活，操作方便，所以在建筑工程中较为常见；第三，门式模板体系，这种模板体系可以进行循环利用，在很大程度上节约了建筑工程项目成本支出，同时也符合现代社会所提倡的环保理念，减少工业废料的生成。

?2、工作原理?建筑工程高大模板支撑体系的工作原理，体现在受压杆件的长度会受到来自外部荷载力的影响，从而自身产生一定压力，当两种力的方向相反，大小相近时，将极易使得杆件自身发生变形，从而导致压杆件与地面形成一定的平衡陛，当外部力量消失时杆件就会恢复到原来形态，达到稳定平衡的效果。

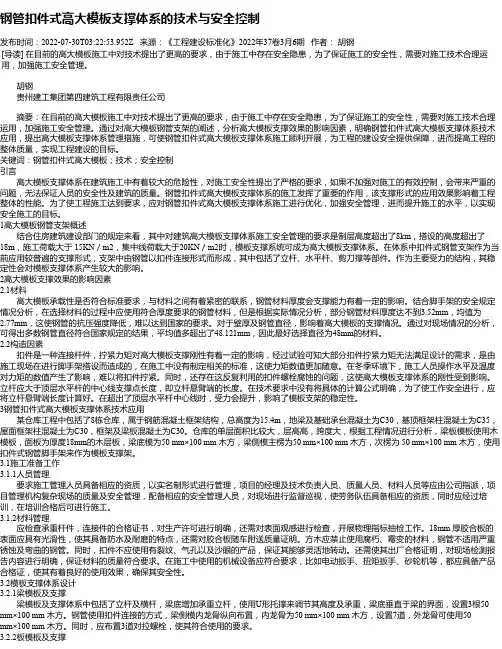

钢管扣件式高大模板支撑体系的技术与安全控制发布时间：2022-07-30T03:22:53.952Z 来源：《工程建设标准化》2022年37卷3月6期作者：胡钢[导读] 在目前的高大模板施工中对技术提出了更高的要求，由于施工中存在安全隐患，为了保证施工的安全性，需要对施工技术合理运用，加强施工安全管理。

胡钢贵州建工集团第四建筑工程有限责任公司摘要：在目前的高大模板施工中对技术提出了更高的要求，由于施工中存在安全隐患，为了保证施工的安全性，需要对施工技术合理运用，加强施工安全管理。

通过对高大模板钢管支架的阐述，分析高大模板支撑效果的影响因素，明确钢管扣件式高大模板支撑体系技术应用，提出高大模板支撑体系管理措施，可使钢管扣件式高大模板支撑体系施工顺利开展，为工程的建设安全提供保障，进而提高工程的整体质量，实现工程建设的目标。

关键词：钢管扣件式高大模板；技术；安全控制引言高大模板支撑体系在建筑施工中有着较大的危险性，对施工安全性提出了严格的要求，如果不加强对施工的有效控制，会带来严重的问题，无法保证人员的安全性及建筑的质量。

钢管扣件式高大模板支撑体系的施工发挥了重要的作用，该支撑形式的应用效果影响着工程整体的性能。

为了使工程施工达到要求，应对钢管扣件式高大模板支撑体系施工进行优化，加强安全管理，进而提升施工的水平，以实现安全施工的目标。

1高大模板钢管支架概述结合住房建筑建设部门的规定来看，其中对建筑高大模板支撑体系施工安全管理的要求是制层高度超出了8km，搭设的高度超出了18m，施工荷载大于 15KN／m2，集中线荷载大于20KN／m2时，模板支撑系统可成为高大模板支撑体系。

在体系中扣件式钢管支架作为当前应用较普遍的支撑形式，支架中由钢管以扣件连接形式而形成，其中包括了立杆、水平杆、剪刀撑等部件。

作为主要受力的结构，其稳定性会对模板支撑体系产生较大的影响。

2高大模板支撑效果的影响因素2.1材料高大模板承载性是否符合标准要求，与材料之间有着紧密的联系，钢管材料厚度会支撑能力有着一定的影响。

扣件式钢管脚手架施工安全要求范本扣件式钢管脚手架是建筑施工中常用的一种搭建工具，它具有结构稳定、承载能力强、安全性好等特点。

在使用扣件式钢管脚手架进行施工时，必须严格按照相关的施工安全要求进行操作，以确保施工过程中的安全性。

1. 设计与规划要求(1) 扣件式钢管脚手架的设计需符合国家建筑标准，并且经过专业工程设计师的审核。

(2) 搭建前需进行详细的施工方案编制，并由专门的人员进行审核与确认。

2. 工人要求(1) 所有参与扣件式钢管脚手架搭建与拆除的工人必须持有相应的上岗证书，且经过相关安全培训和考试合格。

(2) 工人在搭建与拆除时必须进行个人防护，包括佩戴安全帽、安全鞋、安全带等。

3. 材料与设备要求(1) 使用的扣件式钢管脚手架材料必须符合国家标准要求，且需要定期进行检测、维修与更换。

(2) 使用的钢管脚手架设备必须经过检测合格，并在搭建前进行全面的检查与试验。

4. 扣件安装要求(1) 所有扣件的安装必须按照施工图纸的要求进行，并确保扣紧。

(2) 在扣件连接处应连续使用2个以上的扣件，以增加连接的稳定性。

5. 扣件式钢管脚手架搭建要求(1) 扣件式钢管脚手架的搭建必须由经过培训合格的专业搭建人员进行。

(2) 搭建前需进行地基的检查与处理，确保地基承载能力和稳定性。

(3) 搭建时要按照搭建方案依次进行，确保施工的安全性和稳定性。

(4) 搭建高度超过2米的框架脚手架，应使用水平杆进行加强，以提高整体结构的稳定性。

(5) 扣件式钢管脚手架的竖立杆要沉入地基至少600mm，并采取防滑措施。

6. 施工中的安全措施(1) 施工现场必须设置明显的安全标志和警示标识，提醒工人注意安全。

(2) 施工现场必须保持整洁，严禁乱堆乱放材料，以免造成人员伤害。

(3) 施工现场的防护设施必须完好，并按照规定进行检查与维护，确保安全使用。

(4) 施工现场必须设置安全巡视员，进行现场巡视，及时发现和解决施工中的危险情况。

7. 施工中的注意事项(1) 在施工中严禁随意更改或拆除已搭建的扣件式钢管脚手架结构，如需更改，必须经过相关负责人同意。

高大模板扣件式钢管支撑体系施工安全管理规定第一章总则第一条订立目的为保障工地施工安全，规范高大模板扣件式钢管支撑体系的施工过程，降低工人伤亡事故的发生率，提高工作效率，依据国家相关法律法规和标准，订立本规定。

第二条适用范围本规定适用于使用高大模板扣件式钢管支撑体系的施工现场。

第三条安全管理责任1.企业管理负责人要确保本规定的贯彻执行，并为施工安全供应必需的条件和支持。

2.监理人员要乐观履行安全监督职责，发现安全隐患及时报告，并提出整改看法。

3.施工人员务必遵守本规定，严格依照安全规范进行施工作业。

第二章施工前准备第四条设计与方案1.施工单位需提前编制高大模板扣件式钢管支撑体系的施工方案，确保安全可靠。

2.施工前，需对施工现场进行勘察，并订立认真的施工设计图纸，包含钢管支撑的位置、数量、规格等。

第五条料子与设备1.所使用的高大模板扣件式钢管支撑体系料子必需符合相关标准，质量合格。

2.料子验收合格后，要进行登记并进行特地标识，以确保施工过程中的料子可追溯。

第六条人员培训1.全部参加高大模板扣件式钢管支撑体系的施工人员，必需具有相关的施工操作资质，并经过专业的培训，掌握相关安全规范和操作技巧。

2.施工前，施工单位要组织安全培训，确保施工人员了解施工安全管理规定，并签署安全承诺书。

第七条施工现场布置1.施工现场应依据施工方案进行合理布置，保证施工区域的安全通道、紧急疏散通道的畅通。

2.确保现场有清楚的安全警示标志和标识，指示工人遵守安全规范。

第三章施工操作规范第八条施工工序掌控1.施工单位要依照施工方案的要求，合理划分施工工序，做好前序工作的清理和检查，确保施工场合的平整和清洁。

2.各个工序之间要合理协调，确保施工过程的安全和顺利进行。

第九条施工人员防护1.施工人员应佩戴符合标准的个人防护装备，包含安全帽、防护鞋、安全带等。

2.使用高处作业设备时，必需采取安全措施，如扶梯、安全绳等，确保人员安全。

第十条施工料子保护1.施工过程中，要加强对施工料子质量的掌控，保证施工料子的存放、保护和使用符合标准要求。
