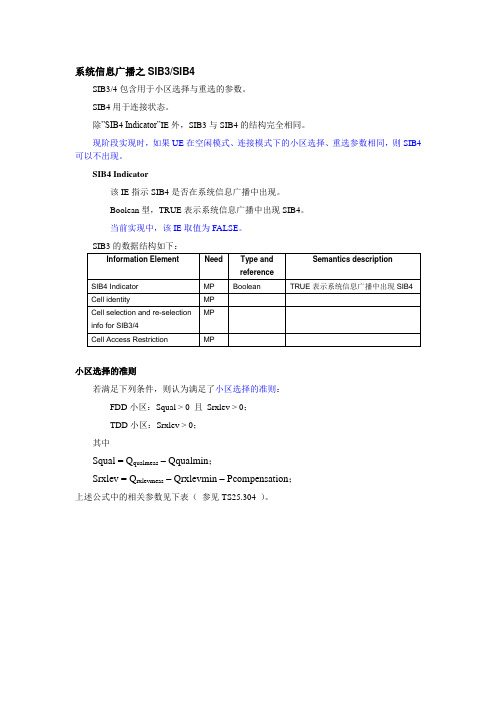

系统信息广播之SIB3/SIB4SIB3/4包含用于小区选择与重选的参数。
SIB4用于连接状态。
除”SIB4 Indicator”IE外，SIB3与SIB4的结构完全相同。
现阶段实现时，如果UE在空闲模式、连接模式下的小区选择、重选参数相同，则SIB4可以不出现。
SIB4 Indicator该IE指示SIB4是否在系统信息广播中出现。
Boolean型，TRUE表示系统信息广播中出现SIB4。
当前实现中，该IE取值为FALSE。
小区选择的准则若满足下列条件，则认为满足了小区选择的准则：FDD小区：Squal > 0 且Srxlev > 0；TDD小区：Srxlev > 0；其中Squal = Q qualmeas– Qqualmin；Srxlev = Q rxlevmeas– Qrxlevmin – Pcompensation；上述公式中的相关参数见下表（参见TS25.304 ）。
小区重选的测量规则我们以Sx表示FDD小区中的Squal、TDD小区中的Srxlev，小区重选的测量规则如下：1．若Sx > Sintrasearch，则UE不执行同频测量；若Sx <= Sintrasearch，则UE执行同频测量；若在服务小区的系统信息广播中没有发送Sintrasearch，则UE执行同频测量；2．若Sx > Sintersearch，则UE不执行频间测量；若Sx <= Sintersearch，则UE执行频间测量；若在服务小区的系统信息广播中没有发送Sintersearch，则UE执行频间测量；3．若Sx > Ssearch,RAT m 则UE不执行RA T m小区上的测量；若Sx <= Ssearch,RAT m 则UE执行RAT m小区上的测量；若服务小区的系统信息广播中没有发送Ssearch,RAT m，则UE执行RAT m小区上的测量；4．若服务小区的系统信息广播中发送了S limit,SearchRAT m，则UE忽略该IE。

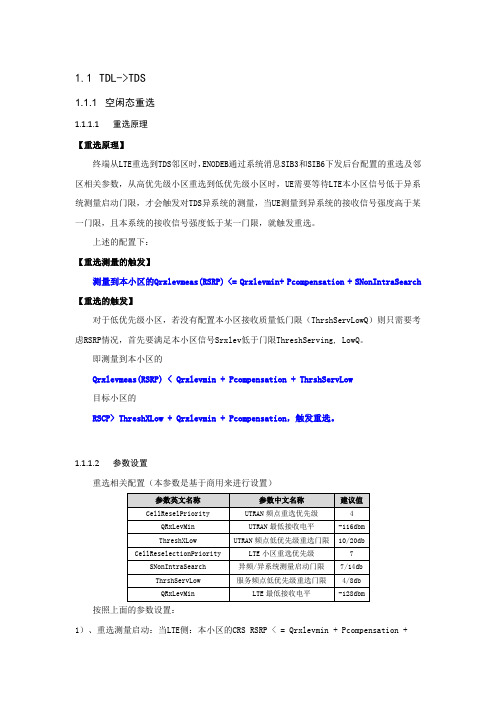

1.1TDL->TDS1.1.1 空闲态重选1.1.1.1重选原理【重选原理】终端从LTE重选到TDS邻区时，ENODEB通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE需要等待LTE本小区信号低于异系统测量启动门限，才会触发对TDS异系统的测量，当UE测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。
上述的配置下：【重选测量的触发】测量到本小区的Qrxlevmeas(RSRP) <= Qrxlevmin+ Pcompensation + SNonIntraSearch 【重选的触发】对于低优先级小区，若没有配置本小区接收质量低门限（ThrshServLowQ）则只需要考虑RSRP情况，首先要满足本小区信号Srxlev低于门限ThreshServing, LowQ。
即测量到本小区的Qrxlevmeas(RSRP) <Qrxlevmin + Pcompensation + ThrshServLow目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation，触发重选。
1.1.1.2参数设置重选相关配置（本参数是基于商用来进行设置）按照上面的参数设置：1）、重选测量启动：当LTE侧：本小区的CRS RSRP < = Qrxlevmin + Pcompensation +SNonIntraSearch= -128 +7*2 +0= -114dbm 就启动异频和异系统的测量；---------这样设置的原则就是尽可能让终端驻留在TDL网络上；2）、重选触发：测量到本小区的Qrxlevmeas(RSRP) <Qrxlevmin + Pcompensation + ThrshServLow< -128dBm +0+4*2=-120dBm时，目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation>10*2+ -116dBm+0dB= - 96dBm时，就可以触发异系统的重选---------这样设置的原则尽可能的驻留在TDL侧，在TDL边缘只要TDS的PCCPCH RSRP大于-96dbm就可以让终端在4G侧重选至3G；保证终端到3G侧不要影响3G侧的指标1.1.1.3执行步骤1.1.1.4执行详细步骤Step1:在ENODEB LMT上执行MML命令ADD UTRANNFREQ，创建UTRAN相邻频点。
LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。
●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。
一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。
由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。
▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。
▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。
▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。
由所在国家分配，通常2~3数字组成。
小区选择类型：不同场景：初始小区选择、存储信息的小区选择。
不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。
一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

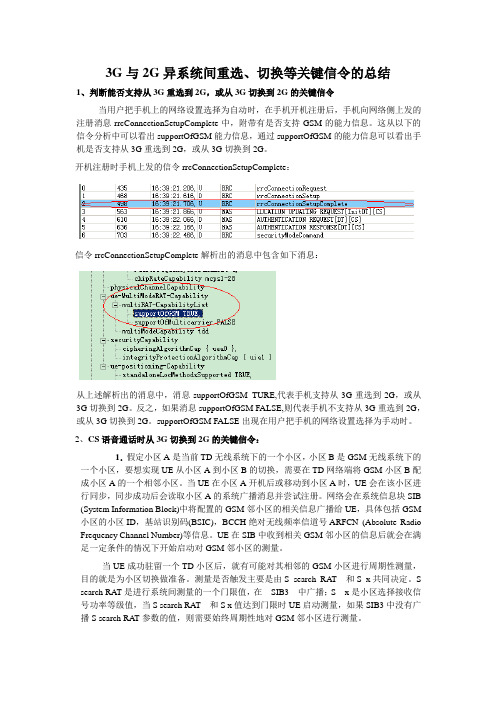

3G与2G异系统间重选、切换等关键信令的总结1、判断能否支持从3G重选到2G，或从3G切换到2G的关键信令当用户把手机上的网络设置选择为自动时，在手机开机注册后，手机向网络侧上发的注册消息rrcConnectionSetupComplete中，附带有是否支持GSM的能力信息。
这从以下的信令分析中可以看出supportOfGSM能力信息，通过supportOfGSM的能力信息可以看出手机是否支持从3G重选到2G，或从3G切换到2G。
开机注册时手机上发的信令rrcConnectionSetupComplete：信令rrcConnectionSetupComplete解析出的消息中包含如下消息：从上述解析出的消息中，消息supportOfGSM TURE,代表手机支持从3G重选到2G，或从3G切换到2G。
反之，如果消息supportOfGSM FALSE,则代表手机不支持从3G重选到2G，或从3G切换到2G。
supportOfGSM FALSE出现在用户把手机的网络设置选择为手动时。
2、CS语音通话时从3G切换到2G的关键信令：1．假定小区A是当前TD无线系统下的一个小区，小区B是GSM无线系统下的一个小区，要想实现UE从小区A到小区B的切换，需要在TD网络端将GSM小区B配成小区A的一个相邻小区。
当UE在小区A开机后或移动到小区A时，UE会在该小区进行同步，同步成功后会读取小区A的系统广播消息并尝试注册。
网络会在系统信息块SIB (System Information Block)中将配置的GSM邻小区的相关信息广播给UE，具体包括GSM 小区的小区ID，基站识别码(BSIC)，BCCH绝对无线频率信道号ARFCN (Absolute Radio Frequency Channel Number)等信息。
UE在SIB中收到相关GSM邻小区的信息后就会在满足一定条件的情况下开始启动对GSM邻小区的测量。
1、重选参数1）、QRXLEVMIN名称：最小接收电平；参数取值范围：-115 ~ -25（dBm），默认值为-103（dBm）平衡设置：该参数用于指示UE小区P-CCPCH RSCP最低接入门限。
该参数应根据小区边缘的P-CCPCH的接收电平设置，同时参考UE的灵敏度。
该参数设置的太大，会使小区实际服务范围收缩；该参数设置的太小，则使空闲模式UE过早的进行测量，增加耗电，驻留小区后也无法正常接收系统信息。
2）、QHYST1S名称：迟滞1；参数取值范围：0 ~ 40(dB)，默认值为4平衡设置：该参数指当前服务小区涉及重选的滞后量，主要用于避免频繁的小区重选。
小区重选中有两个标准，H标准和R标准，H标准适用于HCS情况，R标准适用于没有HCS的情况。
本参数指的是R标准。
具体计算公式如下：Rs = Qmeas_s + QhystsRn = Qmeas_n – Qoffsets_n其中：Qmeas_s为服务小区接收信号质量测量值，即P-CCPCH的RSCP；Qmeas_n为临小区接收信号质量测量值；Qhysts为小区重选迟滞；Qoffsets_n为两个小区接收信号质量要求的差值。
小区重选的判断标准为：如果连续测得的Rn和Rs能够在检测时间内都保持Rn > Rs，则需要重选。
该参数设置的过大，会导致小区重选在应该执行的时候没有机会执行；该参数设置的过小，会导致乒乓重选。
3）、TRESELECTIONS名称：重选延迟时间；参数取值范围：0 ~ 31，默认值为1；平衡设置：该参数指当前服务小区涉及重选的时间滞后量，主要用于避免频繁的小区重选。
当UE测量到的服务小区和临小区信号质量已经符合小区重选条件，还要延迟本参数设定的一段时间，才允许发起小区重选。
该参数设置的过大，会导致小区重选在应该执行的时候没有机会执行；该参数设置的过小，可能会导致频繁发起小区重选。
4）、IDLESSEARCHRAT名称：空闲模式小区重选异系统切换测量门限；参数取值范围：-105 ~ 91（dB），默认值为8；平衡设置：该参数用于指示UE启动异系统临小区测量的门限。
T D-L T E重要参数规范（试行版）目录1规划参数设置 (3)2频点设置 (4)2.1宏站 (4)2.2室分 (4)3时隙设置 (4)3.1宏站 (4)3.2室分 (4)4无线参数规划 (5)4.1PCI规划 (5)4.2RS序列规划 (5)4.3PRACH序列规划 (6)4.3.1宏小区 (6)4.3.2室分小区 (6)4.3.3ZC根序列逻辑索引号分配 (6)4.4TA规划 (6)4.5容量规划 (7)5无线参数优化 (7)5.1天线传输模式 (7)5.2重选/切换策略 (7)5.2.1重选 (8)5.2.2同频切换 (8)5.2.3异频切换 (8)5.3功控 (8)5.4其他 (8)5.5功能开启 (9)5.6无线定时器 (9)6标识参数分配 (9)6.1参数子集 (9)6.2地市分类 (10)6.3标识号使用原则 (10)6.3.1地市边界 (10)6.3.2地市内部 (11)7附录：修订历史 .......................................................................................... 错误！未定义书签。
1规划参数设置1）工作频段：2620 MHz2）系统带宽：20M3）基站RF单元：5W - 8Tx RRH4）CRS单RE功率：12.2dB5）Cyclic Prefix：Normal6）天线增益：基站广播信道：16.5dBi终端：0dBi7）终端发射功率：23dBm8）噪声因子：基站：3dB终端：7dB9）发射天线馈线、接头和合路器损耗[dB]基站: 0.5dB。
