综采安全质量标准化课件

综采安全质量标准化及检查标准综采安全质量标准化及检查标准1、液压支架初撑力不低于泵站额定值的80%(24mpa)，工作面支架必须安装测压表，进行现场检查;2、工作面移过的支架必须成直线，每50m拉线，立柱前后偏差不超过±50mm，架间中心距1.5m，其偏差不得超过100mm。

工作面拉线时，不必从机头拉到机尾，只在需要拉线的地方进行拉线，完成后及时撤除;3、液压支架接顶严实，顶梁平整，最大仰(俯)角不超过7°，支架间隙不超过200mm，相邻支架错茬不超过顶梁侧护板高的2/3，支架不挤不咬，无压死的支架;4、工作面应做到“三直一平”，即：三直是液压支架直，割过的煤壁直，刮板输送机直，一平是顶底板平整;5、工作面伞檐长度大于1m时，其最大突出部分不超过200mm，伞檐长度在1m以下时，其最大突出部分不超过250mm，机道梁端与煤壁顶不大于300mm;6、支架端面距不超过340mm;7、机道梁端至煤壁顶板冒落高度不大于300mm，工作面因顶板破碎局部冒落时，需要铺设假顶;8、工作面控顶范围内顶底板移近量不大于100mm/m，工作面及两巷底板松软时，支柱应穿柱鞋，确保钻地小于100mm;9、移架距采煤机后滚筒大于10m时，必须停机跟上，如果顶板破碎时，必须割一架拉一架，严禁空顶割煤;过特殊地段时，需停机拉架或带压移架;10、支架护帮板不得提前收起，直到距采煤机跟进距离小于5m时，方可收起;11、割煤与推溜间距不大于15m，推溜时必须顺同一方向，由相邻几架支架千斤顶交替前移，以防溜子出现急弯或脱节，推溜完毕后，支架手把要及时回零。

并符合下列要求;(1)推溜时必须是同一方向，严禁从两头向中间推溜。

(2)推过的溜子必须成直线，弯曲段长度不少于15m，并保证平移。

12、移工作溜机头时停止转载溜运转，移机头机尾必须保证2～3架推移千斤同时推移，移够进度。

推移机头、机尾时，必须有当班班长现场指挥作业;13、推溜后，由人工及时将架间及推溜千斤顶槽内浮煤、浮矸清理干净，上溜运走，保证2m2内浮煤厚度小于3cm，且无大块煤矸，严禁任意丢失顶煤和底煤;14、工作溜机头推完后，及时推移转载机，推移步距为0.67m，转载机机尾与皮带机尾相隔10m时，用7.5KW回柱绞车和单体柱配合进行缩皮带并延伸转载机;15、工作面悬顶和冒落不充分(面积小于2m×5m)的应采取措施，超过的应进行强制放顶;16、90106工作面最大控顶距为5850mm，最小控顶距5180mm;17、进、回风顺槽超前支护距离不小于20m，超前支护材料(单体柱、铰接梁、π型梁)必须有足够的备用材料(预防顶板变化时使用)，备用材料按工作面正常使用量的10%准备，支护材料存放在运输、回风顺槽距工作面50-80m处;18、回风顺槽布置两排DW-28型单体柱配合1m铰接顶梁支护，其打柱范围从机尾工作面煤帮算起，保证每个班超前支护距离不小于20m;19、运输顺槽布置两排DW-28型单体柱配合4mπ型梁支护，左右两排单体柱间距为3m，单体柱与两帮各相距0.8m,柱间距为1m;20、液压支架、支柱应编号管理，牌号清晰;操作阀手有限位装置;21、进、回风巷与工作面放顶线放齐，切顶柱间距不得大于30cm，保证挡矸有效;22、工作面安全出口畅通，高度不小于1.8m，人行道宽度不低于0.8m，工作面内排头支架与巷道支护间距不应大于0.5m;23、单体柱打设一定要成排成行，三用阀严禁正对行人侧，DW28单体柱初撑力不小于90KN;额定工作压力不小于12MPa;24、单体柱与铰接梁之间上防倒链，柱与柱之间用麻绳联锁，以防柱倒伤人。

综采工作面安全质量标准化一、质量管理工作1、开展工作面地质预报工作，每月至少有一次预报，并有材料向有关部门报告。

2、有合格的作业规程和管理制度。

(1)、作业规程能贯彻有关技术政策和先进技术，并能结合实际，指导现场工作。

(2)、作业规程中支护设计根据矿压观测、地质资料、顶板控制专家系统进行科学计算，支护方式、支护强度的选择有科学依据。

(3)、工作面有初次放顶、收尾及过地质构造带专项措施。

综采有切眼安装和撤面的顶板管理专项措施。

二、顶板管理1、工作面控顶范围内，顶底板移近量按采高≤100mm/m。

2、工作面顶板不出现台阶下沉。

液压支架前梁接顶严实。

3、机道梁端至煤壁顶板冒落高度不大于300mm。

三、工作面支护1、液压支架的初撑力不低于规定值的80% （立柱和平衡干斤顶有表显示）。

2、支架要排成一条直线，其偏差不得超过±50mm。

中心距按作业规程要求，偏差不超过±100mm。

3、支架顶梁与顶板平行支设，其最大仰俯角＜7°。

4、相邻支架间不能有明显错差（不超过顶梁侧护板高的2/3)，支架不挤、不咬，架间空隙不超过规定（<2O0mm )。

四、安全出口与端头支架1、综采工作面要使用端头支架或其他有效支护形式，在作业规程中说明。

2、工作面上、下出口的两巷，超前支护必须用金属支柱和铰接梁（或长钢梁），超前支护1-20m范围内必须保证采用一梁二柱。

3、上、下顺槽自工作面煤壁超前20m范围内支架完整无缺，高度不低于1.8m，有0.8m宽人行道。

4、超前支柱初撑力不低于12Mpa。

五、煤壁机道1、煤壁平直，与顶底板垂直。

伞檐：伞檐长度超过1m时，其最大突出部分，薄煤层不超过150mm，中厚以上煤层不超过200mm ；伞檐长度在lm以下时，伞檐最突出部分薄煤层不超过2OOmm；中厚以上煤层不超过250mm。

2、综采要及时移架，端面距最大值≤340mm ，前梁接顶严密。

六、两巷与文明生产1、巷道净高不低于1.8m。

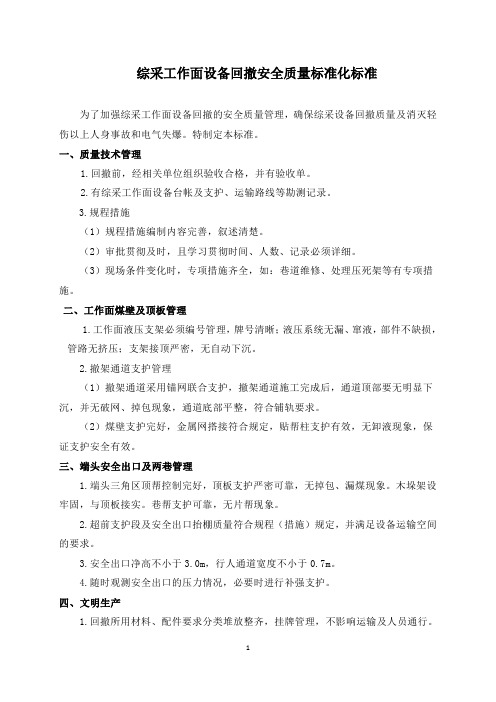

综采工作面设备回撤安全质量标准化标准为了加强综采工作面设备回撤的安全质量管理，确保综采设备回撤质量及消灭轻伤以上人身事故和电气失爆。

特制定本标准。

一、质量技术管理1.回撤前，经相关单位组织验收合格，并有验收单。

2.有综采工作面设备台帐及支护、运输路线等勘测记录。

3.规程措施（1）规程措施编制内容完善，叙述清楚。

（2）审批贯彻及时，且学习贯彻时间、人数、记录必须详细。

（3）现场条件变化时，专项措施齐全，如：巷道维修、处理压死架等有专项措施。

二、工作面煤壁及顶板管理1.工作面液压支架必须编号管理，牌号清晰；液压系统无漏、窜液，部件不缺损，管路无挤压；支架接顶严密，无自动下沉。

2.撤架通道支护管理（1）撤架通道采用锚网联合支护，撤架通道施工完成后，通道顶部要无明显下沉，并无破网、掉包现象，通道底部平整，符合铺轨要求。

（2）煤壁支护完好，金属网搭接符合规定，贴帮柱支护有效，无卸液现象，保证支护安全有效。

三、端头安全出口及两巷管理1.端头三角区顶帮控制完好，顶板支护严密可靠，无掉包、漏煤现象。

木垛架设牢固，与顶板接实。

巷帮支护可靠，无片帮现象。

2.超前支护段及安全出口抬棚质量符合规程（措施）规定，并满足设备运输空间的要求。

3.安全出口净高不小于3.0m，行人通道宽度不小于0.7m。

4.随时观测安全出口的压力情况，必要时进行补强支护。

四、文明生产1.回撤所用材料、配件要求分类堆放整齐，挂牌管理，不影响运输及人员通行。

2.施工现场20m内不得有闲散材料设备堆放，并保持行人畅通。

3.巷道内无淤泥、无浮煤、无杂物堆积及水沟要畅通。

4.回撤过程中各类空车要及时拉放到指定地点，不准乱停乱放。

5.两巷必须悬挂符合规定的安全警示牌板、巷标、避灾路线指示牌。

6.回撤出的设备上浮煤、杂物必须清理干净。

五、安全管理1.回撤所用的链、环、绳销必须符合相关标准规定，并经检测为合格产品。

2.支柱不超高使用，且柱头用铁丝绑扎牢靠。

3.起吊、支撑器必须具备满足承载的要求。
