FST发泡水泥防火保温板外墙外保温系统涂料饰面施工工艺(双层网格布)

外墙外保温施工方案(2)
在建筑施工中，外墙外保温是一项非常重要的工作，不仅可以提高建筑的保温
性能，还可以节约能源，降低能耗。

本文将介绍一种适用于外墙外保温的施工方案。

1. 材料准备
在进行外墙外保温施工之前，需要准备好以下材料：外墙保温板、胶粘剂、外
墙抹面砂浆、角线、外墙保温带等。

2. 施工步骤
步骤一：基层处理
首先要对外墙进行清洁、除锈等处理，确保外墙表面干燥平整，没有明显的凹凸。

步骤二：固定网格布
在外墙上固定网格布，用以增强外墙的抗裂能力。

步骤三：涂抹胶粘剂
在网格布上涂抹一层胶粘剂，用来粘贴外墙保温板。

步骤四：贴外墙保温板
将切割好的外墙保温板贴在涂抹了胶粘剂的网格布上，确保保温板与外墙之间
没有空隙。

步骤五：贴外墙保温带
在外墙保温板的接缝处贴上外墙保温带，防止热量散失。

步骤六：抹面砂浆
最后，用抹面砂浆抹平外墙保温板的表面，使其与周围墙体表面平整。

3. 施工注意事项
•施工过程中要注意操作的规范，确保施工质量。

•施工后要及时清理现场，保持施工环境整洁。

•在施工过程中要做好安全防护工作，确保施工人员的安全。

通过以上施工方案，外墙外保温工作可以更加顺利地进行，有效提升建筑的保温性能，实现节能减排的目标。

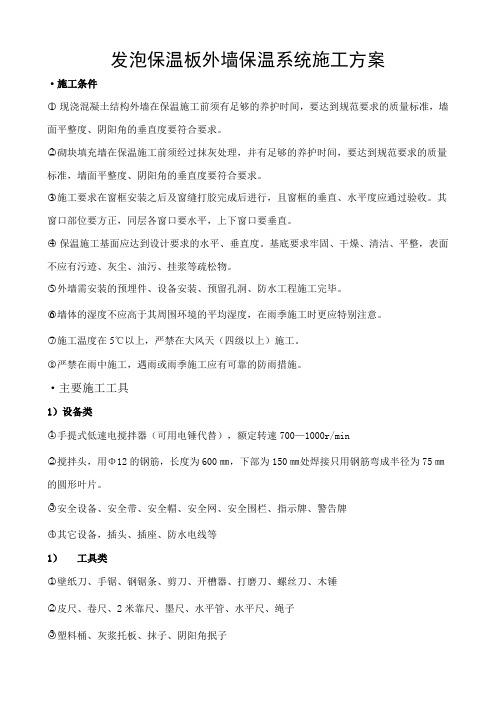

发泡保温板外墙保温系统施工方案·施工条件○1现浇混凝土结构外墙在保温施工前须有足够的养护时间，要达到规范要求的质量标准，墙面平整度、阴阳角的垂直度要符合要求。

○2砌块填充墙在保温施工前须经过抹灰处理，并有足够的养护时间，要达到规范要求的质量标准，墙面平整度、阴阳角的垂直度要符合要求。

○3施工要求在窗框安装之后及窗缝打胶完成后进行，且窗框的垂直、水平度应通过验收。

其窗口部位要方正，同层各窗口要水平，上下窗口要垂直。

○4保温施工基面应达到设计要求的水平、垂直度。

基底要求牢固、干燥、清洁、平整，表面不应有污迹、灰尘、油污、挂浆等疏松物。

○5外墙需安装的预埋件、设备安装、预留孔洞、防水工程施工完毕。

○6墙体的湿度不应高于其周围环境的平均湿度，在雨季施工时更应特别注意。

○7施工温度在5℃以上，严禁在大风天（四级以上）施工。

○8严禁在雨中施工，遇雨或雨季施工应有可靠的防雨措施。

·主要施工工具1）设备类○1手提式低速电搅拌器（可用电锤代替），额定转速700—1000r/min○2搅拌头，用Φ12的钢筋，长度为600㎜，下部为150㎜处焊接只用钢筋弯成半径为75㎜的圆形叶片。

○3安全设备、安全带、安全帽、安全网、安全围栏、指示牌、警告牌○4其它设备，插头、插座、防水电线等1）工具类○1壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨刀、螺丝刀、木锤○2皮尺、卷尺、2米靠尺、墨尺、水平管、水平尺、绳子○3塑料桶、灰浆托板、抹子、阴阳角抿子○4砂纸、铁锤、打胶枪、刷子 施工工序图一、 施工要点·一）、施工基本原则（1）施工顺序从下至上。

（2）发泡保温板铺装前，要检查尺寸与方正是否合格，是否有破损等，确保发泡保温板满足工艺要求。

（3）标准网格布采用搭接方式铺装，水平搭接100MM、垂直搭接100MM。

（4）要严格遵守施工工序的时间间隔。

·二）基层墙体处理A、基层应坚实平整，表面平整不大于4mm。

发泡水泥外墙保温技术及施工要求
1.基层处理：在施工前，需要对建筑外墙基层进行处理。

首先，清除
墙面上的杂物、尘土以及油污等，确保墙面干净。

其次，对基层进行填补、修正和养护，将墙面平整、无明显的凹凸或裂缝。

2.材料准备：发泡水泥作为发泡保温材料的一种，其主要成分是水泥
和发泡剂。

在施工前需要准备好发泡水泥搅拌设备，并准备好水泥、发泡
剂和其他辅助材料。

3.发泡水泥涂覆：将准备好的发泡水泥涂覆在建筑外墙表面。

可以采
用喷涂法、刷涂法或滚筒法等不同的涂覆方法。

涂覆时需要均匀、连续地
涂抹发泡水泥，确保涂层的厚度均匀一致。

4.发泡水泥处理：发泡水泥涂覆后，需要进行一定的处理。

首先，涂
层表面需要进行抹平处理，以保证涂层的平整度。

其次，可以使用钢丝刷
等工具对涂层进行磨光，提高涂层的光滑度和外观质量。

5.表面处理：发泡水泥涂覆后，可以根据需要进行进一步的表面处理。

可以采用防水涂料、防火涂料或耐候涂料等对涂层进行保护和装饰。

6.养护工作：发泡水泥涂覆完成后，需要进行一定的养护工作。

在施
工后的一段时间内，需要保持涂层表面湿润，并控制养护期的温度。

养护
期一般为7-15天，期间要注意避免外界冲击和加重荷载，以免损坏涂层。

发泡水泥板外墙外保温施工工艺1 施工机具1.1 施工应具有强制式砂浆搅拌机、电动搅拌机、电钻、靠尺、抹子等主要施工机具。

1.2 施工用机具应有专人管理和使用，定期维护校验。

2 施工条件2.1 基层墙体应符合《混凝土结构工程施工质量验收规范》GB50204和《砌体工程施工质量验收规范》GB50203的要求。

2.2 保温工程的施工应在基层粉刷水泥砂浆找平层，且施工质量验收合格后进行。

2.3 保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求并验收合格，门窗框或辅框应安装完毕，并需做防水处理。

伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并预留出外保温层的厚度。

2.4 保温工程应制定专项施工方案。

2.5 既有建筑改造工程施工时，基层墙面必须坚实平整，空鼓处应铲除，如有必要原装饰面层应清除。

并用1：3水泥砂浆补平。

2.6 按抹灰墙面的高度，搭好抹灰用脚手架。

脚手架要稳固、可靠。

2.7 施工中环境温度不应高于35℃，不应低于5℃，且24h内不应低于0℃，风力应不大于5级。

雨天施工时应有防雨措施，夏季施工时作业面应避免阳光曝晒。

2.8 进场材料应贮存在干燥阴凉的场所，贮存期及条件应按材料供应商产品说明要求进行。

3 施工工艺3.1复合发泡水泥板外墙外保温系统的施工工艺流程应符合图6.3.1的要求。

图3.1 复合发泡水泥板外墙外保温系统施工工艺流程4 施工要点4.1挂基准线，在外墙各大角（阳角、阴角）及其它必要处挂垂直基准线，在每个楼层的适当位置挂水平线，以控制发泡水泥板的垂直度和水平度。

4.2 材料配制粘结砂浆和抹面砂浆均为单组份材料，水灰比应按材料供应商产品说明书配制，用砂浆搅拌机搅拌均匀，搅拌时间自投料完毕后不小于5min，一次配制用量以4h内用完为宜（夏季施工时间宜控制在2h内）。

4.3发泡水泥板在基层墙体上的粘贴应采用满粘法，并符合下列要求：1 发泡水泥板铺贴之前应清除表面浮尘。

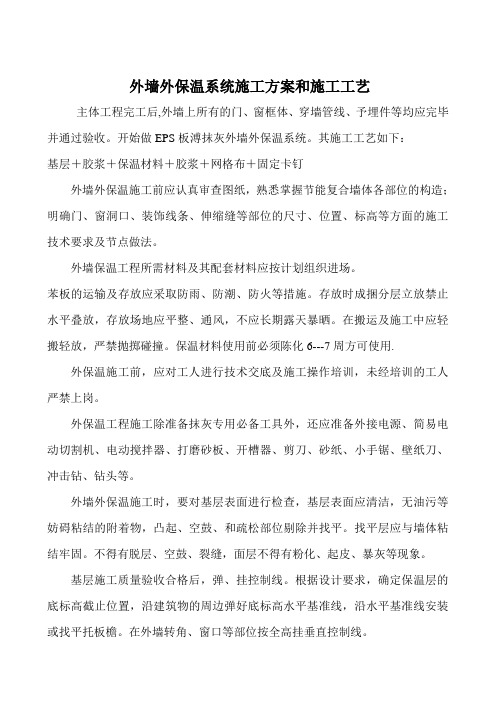

外墙外保温系统施工方案和施工工艺主体工程完工后,外墙上所有的门、窗框体、穿墙管线、予埋件等均应完毕并通过验收。

开始做EPS板溥抹灰外墙外保温系统。

其施工工艺如下：基层＋胶浆＋保温材料＋胶浆＋网格布＋固定卡钉外墙外保温施工前应认真审查图纸，熟悉掌握节能复合墙体各部位的构造；明确门、窗洞口、装饰线条、伸缩缝等部位的尺寸、位置、标高等方面的施工技术要求及节点做法。

外墙保温工程所需材料及其配套材料应按计划组织进场。

苯板的运输及存放应采取防雨、防潮、防火等措施。

存放时成捆分层立放禁止水平叠放，存放场地应平整、通风，不应长期露天暴晒。

在搬运及施工中应轻搬轻放，严禁抛掷碰撞。

保温材料使用前必须陈化6---7周方可使用.外保温施工前，应对工人进行技术交底及施工操作培训，未经培训的工人严禁上岗。

外保温工程施工除准备抹灰专用必备工具外，还应准备外接电源、简易电动切割机、电动搅拌器、打磨砂板、开槽器、剪刀、砂纸、小手锯、壁纸刀、冲击钻、钻头等。

外墙外保温施工时，要对基层表面进行检查，基层表面应清洁，无油污等妨碍粘结的附着物，凸起、空鼓、和疏松部位剔除并找平。

找平层应与墙体粘结牢固。

不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、暴灰等现象。

基层施工质量验收合格后，弹、挂控制线。

根据设计要求，确定保温层的底标高截止位置，沿建筑物的周边弹好底标高水平基准线，沿水平基准线安装或找平托板檐。

在外墙转角、窗口等部位按全高挂垂直控制线。

保温材料EPS板及胶浆及组成材料要有出厂合格证并做二次复检，并有复检报告，合格后方可上墙。

配制粘结胶浆时，根据生产厂家提供的配合比，配制时由专人负责，严格计量，宜采用机械搅拌的方式，搅拌时间应满足产品技术要求，确保搅拌均匀。

配制好的粘结胶浆（抹面胶浆）应在阴凉、避风处存放。

配制时随用随配，用多少配多少，保证一次配制量在初凝前用完，初凝后的胶浆严禁使用。

EPS板宽度不宜大于1200mm，高度不宜大于600mm。

发泡水泥板外保温系统施工组织设计一、工程概况：XXXX外墙保温工程外墙保温面积约15000m2,根据保温面和部位的不同，主要有两种保温系统：一种是外墙采用60厚机械固定两遍网格布水泥发泡板（真石漆）饰面系统；另一种是外墙采用120厚机械固定单面钢丝网片A级水泥发泡板（真石漆）系统.二、编制依据：1、项目的图纸2、《建筑装饰装修工程质量验收规范》（GB50210-2018）3、《外墙外保温工程技术规程》JGJ144-20174、《外墙外保温用聚合物砂浆质量检验评定标准》DBJ01-63-2002三、施工部署：组织机构成立xxxxx外墙保温工程项目经理部，指定项目经理为工程负责人，负责本工程施工和建设单位、监理单位、总包单位协调配合。

项目经理部人员项目经理：1人施工员：1人质量员：1人安全员：1人材料员：1人四、施工进度计划一、施工工期施工工期：70天（计划）二、施工进度计划图说明：、下雨天气，影响施工质量应停止施工；b、交叉作业互相影响情况需现场协调。

c、工期：可按甲方施工条件调整；可再派第二队或更多施工队伍同时进场施工。

五、作业条件1、基层墙体垂直度要求为全高允许偏差10mm以内，表面平整度在5mm以内。

墙面的水泥灰浆应清除，墙表面的凸起物应剔除，外墙上的螺栓点堵严。

2、施工机具：外接电源设备、电箱、电表、电动搅拌器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2M靠尺、墨斗等。

3、施工材料进场必须有相关部门认证、出厂合格证质保资料，材料进场后随机抽样进行复验（费用在合同中另行约定），保证合格后方可使用。

5、气候条件：操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。

夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒网，遮挡墙面。

如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。

六、施工组织设计方案：1、项目部各岗位职责项目部各岗位职责2、安全和文明施工规范（1）安全施工规范a.每日上班前由施工员进行严格安全教育，检查吊篮吊绳和安全带等保护措施；b.吊篮由专门人员看管，并严格遵守吊篮的操作规范；c.避免疲劳作业，避免有病坚持工作；d.施工中严肃认真，不得吸烟，不得嬉笑玩耍。

复合发泡水泥板外墙外保温系统应用技术规程复合发泡水泥板外墙外保温系统应用技术规程一、概述复合发泡水泥板外墙外保温系统是一种常用的外墙保温和装饰材料，具有良好的保温隔热性能和较高的施工效率。

为了确保系统的正常使用和施工质量，制定本技术规程。

二、材料要求1. 复合发泡水泥板：外墙外保温系统采用的复合发泡水泥板应符合国家相关标准，具有一定的强度和保温性能。

2. 粘结剂：采用耐候性、耐碱性、耐老化性好的聚合物粘结剂，粘结剂的性质应符合国家相关标准。

3. 防火隔热保温材料：采用不燃材料，如岩棉、聚苯板等，其导热系数应符合国家相关标准。

4. 现场配套材料：胶水、网格布、玻璃纤维网格布、导线、膨胀螺钉等应符合国家相关标准，并配合施工要求使用。

三、施工前准备1. 工程准备：清理外墙表面，确保其干燥、平整和无积水。

2. 材料准备：将所需的材料按照比例配好，并分类摆放，保持材料的存放环境干燥、通风。

3. 设备准备：安排好所需的施工设备，如搅拌机、刮刀、抹灰机等，确保设备完好并易于操作。

四、施工步骤1. 基层处理：清除外墙表面浮尘、油污等杂物，然后涂刷聚合物粘结剂，增强基层的附着力。

2. 外保温材料安装：将防火隔热保温材料按照预定位置固定在基层上，可采用胶水或密封胶做固定。

3. 网格布安装：在外保温材料上涂刷粘结剂，然后将玻璃纤维网格布粘贴在保温材料上，确保网格布牢固无松动。

4. 涂抹保温层：将聚合物粘结剂与干砂按照比例混合搅拌均匀，然后用刮刀将该混合物涂抹在玻璃纤维网格布上，厚度控制在5-6mm。

5. 复合发泡水泥板安装：将复合发泡水泥板按照设计要求定位并用膨胀螺钉固定在保温层上，固定点间距需符合规范要求。

6. 预留构造缝：对于未预设构造缝的部位，应根据设计要求进行预留，尤其是在墙体与柱、板结合处和分层缝处。

7. 砂浆抹面：按照墙体设计要求，将水泥、砂浆和适量的聚合物粘结剂搅拌均匀，然后用刮刀将该砂浆涂抹在复合发泡水泥板上，厚度控制在2-3mm。

筑龙网WW W.ZH U L ON G.C OM外墙外保温体系施工工艺（聚苯板玻纤网格布聚合物砂浆做法）建筑节能概述● 采取必要的建筑节能措施，可大大的降低建筑采暖和空调能耗，使现代人在比较经济且能耗较低提的前提下，获得舒适的生活环境，以使更多不可再生资源留给子孙后代，其意义深远。

● 外墙外保温系统已被广泛的认为是最有效的建筑节能措施之一。

同时也是改善大气环境，发挥投资效益的强有力的手段。

外墙外保温由于是用保温材料将建筑物整体包了起来，切断了冷桥，减少了空气、风及湿气的侵入，具有保温隔热双重功效，同时对建筑结构起到一定的保护作用。

一般规定● 外墙传热系数和聚苯板厚度选用外墙传热系数的计算以及聚苯板厚度的选用应符合《民用建筑节能设计标准（采暖居住建筑部分）》附录C 和《民用建筑热工设计规范》的有关规定。

北京地区居住建筑外墙传热系数限值和聚苯板厚度选用分别见下表。

北京地区居住建筑外墙传热系数从4.0~2.2(w/m 2.k)相对应的外墙传热系数限值，w/m 2.k 外窗传热系数w/m 2.k 4.00 3.80 3.60 3.40 3.20 3.00 2.80 2.60 2.40 2.20 体形系数≤0.31.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16 外窗传热系数限值w/m2.k 体形系数＞0.30.82 0.91 0.95 0.99 1.03 1.07 1.11 1.15 1.16 1.16不同聚苯板厚度想对应的外墙传热系数值，w/m 2.k聚苯板厚度，mm30 35 40 45 50 60 70 80 90 100180mm 厚钢筋混凝土墙1.09 0.97 0.88 0.80 0.73 0.63 0.55 0.49 0.44 0.40 190mm 厚小型混凝土空心砌块墙 0.97 0.88 0.80 0.73 0.68 0.59 0.52 0.47 0.42 0.39 240mm 厚粘土多孔砖墙0.81 0.75 0.69 0.64 0.60 0.53 0.47 0.43 0.39 0.36注：EPS 板导热系数计算取值0.045w/m 2.k● 窗口保温门窗洞口侧面应做适当保温处理（如贴较薄的聚苯板，或抹聚苯颗粒浆料等）。

FST发泡水泥防火保温板外墙外保温系统（涂料饰面）施工工艺一．适用范围：1、适用于在我国不同气候区域有保温节能要求的钢筋混凝土、混凝土空心砌块、烧结普砖、烧结多孔砖、加气灰砂砖和炉渣砖等材料构成的砌体结构工程。

2、适用于新建、扩建、改建和既有工业、民用建筑的承重或非承重墙的外墙保温工程。

3、适用于多层建筑、高层建筑的外墙保温工程。

二．工艺特点：1、完全达到A级防火保温系统2、保温隔热效果明显，建筑外墙为整体保温构造，避免了系统的“冷热桥”。

有利于建筑物冬热夏凉，节能效果显著。

3、与基层连接牢固、可靠。

4、优异的耐候性，保护建筑物主体结构，与建筑物主体同寿命。

5、施工简便快捷，容易掌握。

6、适用范围广泛。

三、施工准备材料准备，基层偏差较大时，必须要求对基层进行修补找平。

主要机械与施工工具：外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗、毛刷等四、作业条件：1、基层墙体基层墙体经过工程验收达到质量标准，墙面的残渣和脱模剂清理干净，墙面平整度超差部分已剔凿或修补，伸出墙面的（设备、管道）联结件已安装完毕。

外保温施工的墙体基面的尺寸偏差应符合下表的要求：工程做法项目允许偏差≤，mm检验方法砌体工程墙面垂直度每层 5 2m托线板检查全高≤10m 10 经纬仪或吊线、钢尺检查＞10 20表面平整度 5 2m靠尺和塞尺检查混凝土工程墙面垂直度层高≤5m 8纬仪或吊线、钢尺检查＞5 10全高H/1000且≤30 经纬仪、钢尺检查表面平整度8 2m靠尺和塞尺检查在加砌块、陶粒砖等轻质墙体上施工时，保温施工前需对基层做抹灰或界面加强处理，或针对基层情况使用自打结锚固件。

对既有建筑进行外保温改造时，需对外保温墙体表面进行检查，通过计算验证，确认其与所用聚苯板胶粘剂达到应有的粘结强度。

对于未达到应有的粘结强度的墙面应彻底清理原外墙面层，剔除暴皮、粉化、松动、裂缝空鼓部分，进行修补、加固找平。

（水泥发泡板) 外墙外保温系统施工组织设计方案合肥新型材料有限公司二零一二年五月目录一、编制依据二、施工工艺、施工机械准备三、验收标准四、质量保证措施五、安全保证措施六、文明施工一、编制依据《外墙外保温工程技术规程》（JGJ144-2004)《外墙外保温建筑构造(一）》（02J121—1）《住宅建筑构造》（03J930-1）《绝热用模塑聚苯乙烯泡沫塑料》（GB10801。

1-2002）《民用建筑热工设计规范》（GB50176—93）《砌体工程施工质量验收规范》（GB50203—2002）《耐碱玻璃纤维网格布》(JC/T841-1999）《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95) 《建筑装饰装修工程质量验收规范》(GB50210—2001) 《住宅建筑节能工程施工质量验收规范》(DGJ08-113—2005) 企业标准二、施工工艺工程概况保温概况：本工程建筑面积约平方，楼高层。

保温为外墙公分厚发泡水泥保温板系统。

涂料饰面采用耐碱网格布加强。

自然特征地区四季气候分明特色各异：春季细雨、五、六月份为梅雨,七、八月为夏季高温季节.八、九月又是暴雨多发季节，冬季工期一般约为40天左右。

本地区全年最高气温可达40℃，最低气温达—10℃。

2.1 主要机具与工具2。

1。

1强制式搅拌机、手推车、电锤等。

2。

1。

2托灰板、木抹子、铁抹子、靠尺板、阳角抹子、阴角抹子、小圆角、（三角铁）大杠、小杠、手工锯、剪刀、电钻、橡皮锤等。

2。

2 作业条件2。

2。

1保温工程的施工应在基层带有水泥砂浆找平层的，且施工质量验收合格后进行。

本工程需具备垂直运输机械、脚手架、安全网、通电、通水、通路等施工条件。

2。

2。

2 保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求,门窗框或辅框应安装完毕，并需做防水处理。

伸出墙面的消防梯、落水管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按保温系统厚度留出间隙。
