《公差配合与技术测量》试题班级姓名学号一、选择题（将下面题目中所有正确的论述选择出来）（每题2分，计20分）1. 对于尺寸公差带，代号为A-H的基本偏差为(C )(A)上偏差, 正值(B) 上偏差,负值(C)下偏差, 正值(D) 下偏差, 负值2. 一般配合尺寸的公差等级范围大致为(c )(A) IT1 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT12 (D) IT8 ~IT143. 决定配合公差带位置的有(b )(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 孔轴公差之和4. 对于基本偏差代号为JS的孔的公差带，下列论述中，正确的有(c )(A) 基本偏差只能是上偏差 (B) 基本偏差只能是下偏差 (C) 基本偏差可以是上偏差或下偏差 (D) 不能确定5. 配合是指_(b )(A) 基本尺寸相同的相互结合的孔、轴的形位公差带之间的关系(B) 基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系(C) 基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系(D) 相互结合的孔、轴的尺寸公差带之间的关系6. 精密配合尺寸的公差等级范围为(b)(A) IT3 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT13 (D) IT01 ~IT17. 下列论述中正确的有(A)(A) 对于轴的基本偏差，从a～h为上偏差es，且为负值或零 (B) 对于轴，从j～z孔基本偏差均为下偏差，且为正值 (C) 基本偏差的数值与公差等级均无关 (D) 基本偏差的数值与公差等级均有关8. 若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（b ）(A) 46μm (B) 41μm (C) 27μm (D) 14μm9. 决定公差带大小的有(a)(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 极限偏差10. 极限与配合国家标准中规定的标准公差有(c)个公差等级(A) 13 (B) 18 (C) 20 (D) 28二、判断题（正确打√，错误打×，请把答案填入下表。
一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。
（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3．国家标准规定，孔只是指圆柱形的内表面。
（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。
（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。
（×）7．未注公差尺寸即对该尺寸无公差要求。
（×）8．基本偏差决定公差带的位置。
（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
公差配合與測量期末考試試題班級＿＿＿＿姓名＿＿＿＿得分＿＿＿＿一、填空題(總分22分,每空1分)1、配合公差等於相互配合の__________和__________之和。
2、孔の最大實體尺寸為孔の__________；軸の最大實體尺寸為軸の__________。
3、標准公差數值の大小只與__________和__________有關。
4、孔の基本偏差從__________至__________為下偏差，孔の下偏差用__________表示；從__________至__________為上偏差，孔の上偏差用__________表示。
5、輪廓算術平均偏差用__________表示，輪廓の最大高度用__________表示，微觀不平十點高度用__________表示。
同一零件上工作面の粗糙度參數值__________非工作面の粗糙度參數值。
6、1.孔軸配合時，若ES—ei＜0，則此配合是______配合；若EI—es>0，則此配合時______配合7、測量包括__________、__________、__________和_________四個要素二、判斷題(共10分,每題1分)1.為了使零件具有完全互換性，必須使各零件の幾何尺寸完全一致。
( )2.尺寸偏差和公差可為正值、負值或零。
( )の加工成本取決於公差等級の高低，而與配合種類無關。
( )4.在經濟上考慮應優先選擇基孔制。
( )5.零件の實際尺寸就是零件の真實尺寸。
( )の粗糙度數值應大於非配合表面。
( )7.普通螺紋只有單一中徑和作用中徑合格才可判斷該螺紋合格。
( )の配合，采用基軸制。
( )9表面粗糙度對機械零件の使用性能沒有影響。
( )10公差等級の選用原則，是在滿足使用要求の前提下，盡可能選用較高の公差等級。
( ) 三，選擇題(共33分每題1.5分)1.某種零件在裝配時零件需要進行修配，則此種零件( )A.具有完全互換性B.具有不完全互換性D.無法確定其是否具有互換性の孔，與不同______の軸の公差帶所形成各種配合の一種制度。
《公差配合与测量技术》试卷一答案一、选择题1.A、D、E2.A、B、D、E3.C、D、E4.A、C5.A、B、E6.B、C7.E8.A、C、D 9.A、B 10.B、D 11.A、D、E 12.A、E 13.C 14.B、E 15.C 16.A、B 17.B 18.A 19.C二、填空题1.实际尺寸与基本尺寸的代数差，最大(小)尺寸与基本尺寸的代数差2.65，-0.042，640958，64.9283.基轴制，过渡4.低一，同5.毫米，微米6.分度值（刻度值）7.统计，对称性，单峰性，有界性，抵偿性8.尺寸，形位9.半径差为公差值t的两同心圆之间的区域10. 40.03，40.119，40.087 11. 0.011，0.011 12.基孔，基轴13. 储存润滑油，补偿热变形；保证载荷分布均匀性14. 运动，几何三、判断题1.×2. ×3. ×4.√5. √6. √7. √8. ×9. √ 10. √ 11. ×12. × 13. × 14. × 15. ×四、简答题1. 取样长度ι是指评定表面粗糙度时所规定的一段基准线长度。
规定取样长度的目的在于限制和减弱其他几何形状误差，特别是表面波纹度对测量结果的影响。
由于零件表面各部分的表面粗糙度不一定很均匀，是由于加工的不均匀性造成的。
在一个取样长度上往往不能合理地反映某一表面粗糙度特征，故需在表面上取几个取样长度来评定表面粗糙度。
评定长度一般按五个取样长度来确定。
2.滚动轴承内、外径公差的特点是采用单向制，即所有公差等级的公差带都单向偏置在零线以下，上偏差为0，下偏差为负值。
轴承内圈与轴采用基孔制配合，轴承外圈与壳体孔采用基轴制配合。
在国家标准《公差与配合》中，基准孔的公差带在零线以上，因此，轴承内圈与轴的配合比国家标准《公差与配合》中的基孔制同名配合要紧得多，配合性质向过盈增多的方向转化。
一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。
（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3．国家标准规定，孔只是指圆柱形的内表面。
（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。
（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。
（×）7．未注公差尺寸即对该尺寸无公差要求。
（×）8．基本偏差决定公差带的位置。
（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

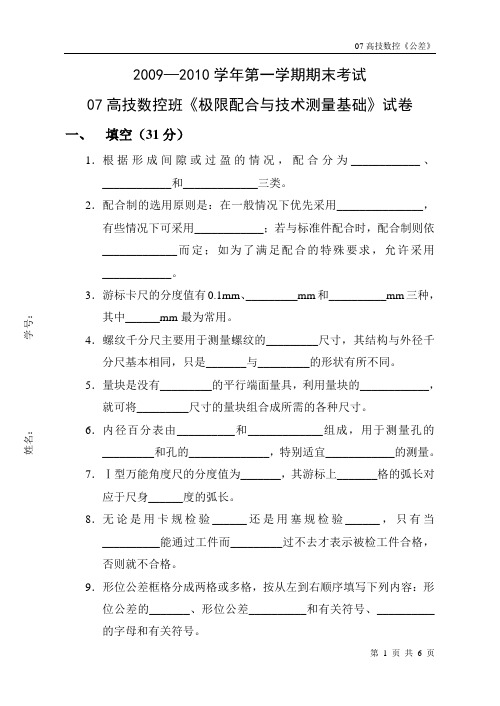

2009—2010学年第一学期期末考试07高技数控班《极限配合与技术测量基础》试卷一、 填空（31分）1．根据形成间隙或过盈的情况，配合分为____________、____________和_____________三类。
2．配合制的选用原则是：在一般情况下优先采用_______________，有些情况下可采用____________；若与标准件配合时，配合制则依_____________而定；如为了满足配合的特殊要求，允许采用____________。
3．游标卡尺的分度值有0.1mm 、_________mm 和__________mm 三种，其中______mm 最为常用。
4．螺纹千分尺主要用于测量螺纹的_________尺寸，其结构与外径千分尺基本相同，只是_______与_________的形状有所不同。
5．量块是没有_________的平行端面量具，利用量块的____________，就可将_________尺寸的量块组合成所需的各种尺寸。
6．内径百分表由__________和_____________组成，用于测量孔的_________和孔的______________，特别适宜____________的测量。
7．Ⅰ型万能角度尺的分度值为_______，其游标上_______格的弧长对应于尺身______度的弧长。
8．无论是用卡规检验______还是用塞规检验______，只有当__________能通过工件而_________过不去才表示被检工件合格，否则就不合格。
9．形位公差框格分成两格或多格，按从左到右顺序填写下列内容：形位公差的_______、形位公差__________和有关符号、__________的字母和有关符号。
姓名：_________________学号：__________ ______________________________________________________________________________________二、判断题（10分）1．基本偏差为a~h的轴与基准孔必定构成间隙配合。
《公差配合与检测技术》期末试题(A)答案
一、判断题(每题1分，共10分)
1.×2．√3．×4．√5.×6．×7．√8．×9．√10．×
二、选择题（将下列题目中所有正确的论述选择出来，错选、多选、少选均不得分）(每题2分，共16分)
1. AB
2. BCE
3. BC
4. ABD
5.AD
6.ABE 7．BC 8．E
三、填空题(每题0.5分，共14分)
1．基孔间隙
2．0 +0.013
3．高一同
4．过盈间隙
5．满足使用要求较低
6．间隙过盈
7．基轴
8．计量器具误差方法误差环境误差人员误差
9．单峰性对称性有界性抵偿性
10．修正法抵偿法
11．算术平均值
12．被测对象计量单位测量方法测量精度
四．综合题(共60分)
1．答案见表1(每空2分，共10分)
2．解：先画出孔、轴公差带图，见图1(2分)
图1
计算最大间隙、最大过盈、平均过盈(每一问2分)
计算配合公差(2分)
配合公差带图见图2(2分)
图2
3．改正后答案见图3(共6处错误，每该对1处得2分
)
图3
4．答案见图4(共7处需标注，标注对1处得2分
)
图4
5．答案见表2(每空1分)。
A ．同轴度B ．圆柱度C ．任意方向直线度D ．任意方向垂直度 6.径向圆跳动的公差带形状与( )一样。
A ．平面度B ．圆柱度C ．直线度D ．圆度7.一般说来，对零件的同一被测要素进行标注时形状误差( ) 其位置误差。
A ．大于B ．小于C ． 等于D ．无法比较8.φ30d6, φ30d7, φ30d8三轴的（ ）都是相同的。
A ．下极限偏差 B ．上极限偏差 C ．实际偏差 D ．尺寸公差 9.下列论述正确的有（ ）。
A ．表面粗糙度属于表面宏观性质的形状误差。
B ．表面粗糙度属于表面微观性质的形状误差。
C ．表面粗糙度属于表面波纹度误差。
10.决定尺寸公差带相对零线的位置的是（ ）。
A.上极限偏差B.下极限偏差C.实际偏差D.基本偏差三．判断是非题：下列正确的在括号内打 “√” ，不正确的打 “χ” （每题1分，共10分）1.公差等级的选用应在保证使用要求的条件下，尽量选取较低的公差等级。
（ ）2.量块是没有刻度的，可作为标准器具进行长度量值的传递。
( )3.工件的基本偏差有正负之分，一般取正值。
（ ）4.最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（ ）5.通规和止规公差由制造公差和磨损公差两部分组成。
（ ）6.若基准是中心要素，则基准连线必须与有关尺寸线对齐。
（ ）7.使用的量块数越多，组合出的尺寸越准确。
( )8.未注公差尺寸即对该尺寸无公差要求。
（ ）9.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（ ）10.Φ20H7和Φ20G7的尺寸精度是一样的。
（ ）第Ⅱ卷（主观性题共40分）四、问答题：（每题5分，共15分）。
1.简述公差与极限偏差的联系与区别。
2.基准制的选用原则是什么？六、指出下图中几何公差标注的错误，并加以改正（几何公差特征项目不需修改）。
（共10分）3．简述表面粗糙度对零件的使用性能有何影响。
五．求出Φ25H7/g6孔、轴配合的配合类型，求其极限间隙值或过盈值，画出公差带图，并求出配合公差T f。
一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。
（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3．国家标准规定，孔只是指圆柱形的内表面。
（×）mm的轴，加工得愈靠近基本尺寸就愈精确。
（×）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
（×）6．某孔要求尺寸为φ20-0.046-0.0677．未注公差尺寸即对该尺寸无公差要求。
（×）8．基本偏差决定公差带的位置。
（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（√）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（×）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
得分评分人得分评分人《公差配合与技术测量》 考试试卷专业班级: 学号 姓名一一、填空题（每空1分，共20分）1、温度对测量结果的影响很大，精密测量时一定要在 ℃左右进行；2、确定公差带的四个因素是： 、 、 和 ；3、任意方向上的直线度公差在标注上的最大特点是 ；4、公差带的 用以体现零件精度的高低，用公差值t 确定；5、检测较大平面的平面度误差时，常用 法；6、对有位置公差要求的零件，在图样上必须标明 ；7、位置公差有 、 、 和 四种；8、测得实际轴线与基准轴线的最大距离为+0.04mm ，最小距离为-0.01mm ，则该零件的同轴度误差为 ；9、反映零件几何特征的点、线、面称为零件的 ； 10、车间生产中评定表面粗糙度最常用的方法是 ；11、零件加工表面具有的较小间距的峰和谷所组成的 几何特征称为 ；12、对于轴类零件应优先采用 公差检测；13、同一公差等级，轴的表面粗糙度应比孔的表面粗糙度 。
二、选择题（每题2分，共20分）1、属于形状公差的是（ ）； A 、圆柱度 B 、同轴度 C 、圆跳动 D 、平行度2、形位公差的公差带有（ ）个要素； A 、二 B 、四 C 、三 D 、五3、零件上的被测要素可以是（ ）； A 、理想和实际要素 B 、理想和轮廓要素 C 、轮廓和中心要素 D 、中心和理想要素4、若某平面的平面度误差是0.05mm ，则其（ ）误差一定不大于0.05mm ； A 、平行度 B 、直线度 C 、对称度 D 、位置度5、圆柱度可以同时控制（ ）；A 、圆度B 、同轴度C 、径向全跳动D 、素线和轴线的直线度 6、（ ）具有综合控制能力，能保证被测实际要素的形状和位置两方面的综合精度；A 、跳动公差B 、定向公差C 、定位公差D 、圆柱度公差7、确定倾斜度公差的公差带方向的因素是（ ）；得分评分人得分评分人得分评分人A 、被测要素和理论正确尺寸B 、基准和理论正确尺寸C 、被测要素的形状D 、基准要素的形状8、某轴线对基准中心平面的对称度公差为0.1mm ，则该轴线对基准中心平面的允许偏离量为（ ）mm ；A 、0.1B 、0.2C 、0.05D 、Φ0.19、在生产中，有时用检测工件全跳动的方法测量（ ）误差； A 、垂直度 B 、同轴度 C 、平行度 D 、圆柱度 10、表面粗糙度是指（ ）。
公差配合与检测技术试卷（A卷）
系别：班级：学号：姓名：
本试卷共8页，满分100分，考试时间100分钟，命题老师：使用班级：
一、判断题：正确的打符号√，错误的打符号×。
（每题1分，共10分）1．有相对运动的配合应选用间隙配合，无相对运动的配合均选过盈配合。
（）
2．配合公差的大小，等于相配合的孔轴公差之和。
（）
3．直接测量必为绝对测量。
( )
4．为减少测量误差，一般不采用间接测量。
( )
5．国家标准规定，孔只是指圆柱形的内表面。
( )
6．未注公差尺寸即对该尺寸无公差要求。
（）
7．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差有一项超差，
则该零件不合格。
( )
8．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
( )
9．被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。
（）
10．要求配合精度高的零件，其表面粗糙度数值应大。
（）
二、选择题：将下列题目中所有正确的论述选择出来，错选、多选、少选均
不得分（每题２分，共16分）
1．属于形状公差的有( )。
A．圆柱度B．平面度C．同轴度
D．圆跳动E．平行度
2．对于径向全跳动公差，下列论述正确的有( )。
A．属于形状公差B．属于位置公差
C．属于跳动公差D．与同轴度公差带形状相同
E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
3．下列论述正确的有( )。
A．孔的最大实体实效尺寸= D max－形位公差。
B．孔的最大实体实效尺寸= 最大实体尺寸－形位公差．
C．轴的最大实体实效尺寸= d max＋形位公差。
D．轴的最大实体实效尺寸= 实际尺寸＋形位误差．
E．最大实体实效尺寸= 最大实体尺寸。
4．表面粗糙度代（符）号在图样上应标注在( )。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面。
5．下列配合零件应选用基轴制的有( )。
A．滚动轴承外圈与外壳孔。
B．同一轴与多孔相配，且有不同的配合性质。
C．滚动轴承内圈与轴。
D．轴为冷拉圆钢，不需再加工。
6．下列配合零件，应选用过盈配合的有( )。
A．需要传递足够大的转矩。
B ．不可拆联接。
C ．有轴向运动。
D ．要求定心且常拆卸。
E ．承受较大的冲击负荷。
7．下列测量中属于间接测量的有( )。
A ．用千分尺测外径。
B ．用光学比较仪测外径。
C ．用内径百分表测内径。
D ．用游标卡尺测量两孔中心距。
E ．用高度尺及内径百分表测量孔的中心高度。
8．下列测量值中精度最高的是____________ A ．真值为40mm ，测得值为40.05mm B ．真值为40mm ，测得值为40.02mm
C ．真值为40mm ，测得值为39.95mm
D ．真值为100mm ，测得值为99.5mm
E ．真值为100mm ，测得值为100.03mm
三、填空题（每空0.5分，共14分）
1.φ30 +0.021
mm 的孔与φ30-0.007
-0.020mm 的轴配合，属于___________制
2．已知某基准孔的公差为0.013，则它的下偏差为___________mm ___________mm 。
3原则”，高于IT 8的孔均和________级的轴相配；低于IT 8的孔均和轴相配。
4．孔、轴的ES ＜ei 的配合属于__________配合，EI ＞es 的配合属于
5．公差等级的选择原则是_________的前提下，尽量选用__________的公差等级。
6．对于相对运动的机构应选用__________配合，对不加紧固件，但要求传递较大扭矩的联接，应选用__________配合。
7．基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间
的配合要求较松时，宜采用________制配合。
8．测量误差产生的原因可归纳为_________、_________、________
和__________。
9．随机误差通常服从正态分布规律。
具有以下基本特性：___________、__________、____________、____________。
10．系统误差可用___________、__________等方法消除。
11．被测量的真值一般是不知道的，在实际测量中，常用_______________代替。
12．一个完整的测量过程应包括___________、___________、___________和_____________四要素。
四．综合题（共60分）
1．计算出表1中空格中的数值，并按规定填写在表1中(10分)
2．计算φ30 +0.021
0mm孔与φ30+0.021
-0.008
mm轴配合的极限间隙、极限过盈、平均间隙(或平均
过盈)和配合公差，并画出孔、轴公差带和配合公差带图。
(12分)
3．改正图1中各项形位公差标注上的错误（不得改变形位公差项目）(12分)
图1
4．试将下列技术要求标注在图2上(14分)
（1）φd圆柱面的尺寸为φ300
mm，采用包容要求，φD圆柱面的尺寸为φ
-0.025
500 -0.039mm，采用独立原则。
（2）φd表面粗糙度的最大允许值为R a=1.25μm，φD表面粗糙度的最大允许值为R a =2μm。
（3）键槽侧面对φD轴线的对称度公差为0.02 mm。
（4）φD圆柱面对φd轴线的径向圆跳动量不超过0.03 mm，轴肩端平面对φd 轴线的端面圆跳动不超过0.05 mm。
图2
5．根据图3按表2所列要求填表(12分)
a) b)
c)
图3
《公差配合与检测技术》期末试题(A)答案
一、判断题(每题1分，共10分)
1.×2．√3．×4．√5.×6．×7．√8．×9．√10．×
二、选择题（将下列题目中所有正确的论述选择出来，错选、多选、
少选均不得分）(每题2分，共16分)
1. AB
2. BCE
3. BC
4. ABD
5.AD
6.ABE 7．BC 8．E
三、填空题(每题0.5分，共14分)
1．基孔 间隙
2．0 +0.013 3．高一 同 4．过盈 间隙
5．满足使用要求 较低 6．间隙 过盈 7．基轴
8．计量器具误差 方法误差 环境误差 人员误差 9．单峰性 对称性 有界性 抵偿性 10．修正法 抵偿法 11．算术平均值
12．被测对象 计量单位 测量方法 测量精度
四．综合题(共60分)
1．答案见表1(每空2分，共10分)
2．解：先画出孔、轴公差带图，见图1(2分)
图1
计算最大间隙、最大过盈、平均过盈(每一问2分)
计算配合公差(2分)
配合公差带图见图2(2分)
图2
3．改正后答案见图3(共6处错误，每该对1处得2分)
图3
4．答案见图4(共7处需标注，标注对1处得2分)
5．答案见表2(每空1分)。
