起重设备吊装施工方案在进行起重设备吊装施工时，有效的方案设计和施工计划对于工程的顺利进行至关重要。

北京京城起重吊装搬运公司一直致力于提供高效、安全的起重设备吊装服务，下面就是一份典型的起重设备吊装施工方案，旨在保障工程的安全和顺利进行。

前期准备在进行起重设备吊装之前，需进行充分的前期准备工作。

首先是对施工现场进行认真的勘察，包括地形、周边建筑物、电线杆等情况的调查，以便制定安全的搬运路线。

同时，需要评估施工现场的土壤承载能力，确保起重设备吊装施工的安全性。

设备选择选择适合的起重设备是起重设备吊装施工的关键之一。

根据实际情况选择合适的起重机械设备，包括起重机、吊车等，确保设备的负载能力和稳定性，并进行设备的必要检查和维护。

吊装方案制定制定起重设备的吊装方案是施工的核心。

根据吊装对象的重量、尺寸、材质等情况，设计合理的吊装方案，并考虑到周围环境的因素，包括气候、风力等，确保吊装过程的安全进行。

吊装施工过程在进行起重设备吊装施工时，需严格按照制定的吊装方案和安全操作规程进行作业。

先对起重设备进行预吊试验，确认设备的工作状态正常后，进行正式的吊装作业。

在吊装过程中，需保持通讯畅通，所有作业人员需保持密切配合，确保吊装作业的安全稳定进行。

吊装结束及清理吊装作业结束后，需对施工现场进行清理工作，包括回收吊装设备、清除作业环境、恢复场地等，确保施工现场的整洁和安全。

同时，进行吊装作业的总结和评估，总结经验教训，提出改进建议，为今后的吊装施工提供参考。

北京京城起重吊装搬运公司始终坚持“安全第一，服务至上”的宗旨，为客户提供优质的起重设备吊装服务。

通过合理制定起重设备吊装施工方案，严格执行吊装作业规程，确保吊装作业的安全、高效进行。

我们将继续努力，为各类工程提供专业的起重设备吊装服务，致力于成为您的可靠合作伙伴。

一、方案背景随着城市化进程的加快，高层建筑日益增多，空调外机的安装和维修需求也随之增加。

为确保空调外机吊装作业的安全、高效，特制定本专项方案。

二、方案目标1. 确保空调外机吊装作业过程中的安全；2. 提高空调外机吊装作业的效率；3. 保障空调外机安装质量，延长使用寿命。

三、组织机构及职责1. 项目经理：负责整体协调、指挥和监督；2. 安全员：负责安全教育和现场安全检查；3. 技术员：负责技术指导和操作规范；4. 工人：负责实际操作和配合。

四、吊装准备1. 人员准备：所有参与吊装作业的人员必须经过专业培训，具备相应的操作技能和安全意识。

2. 工具准备：扳手、螺丝刀、水平仪、卷尺、吊车、安全带、安全绳等。

3. 现场准备：确保吊装区域平整、无障碍物，提前清理吊装路线。

五、吊装步骤1. 安装前评估：对现场环境、吊装工具和人员安排进行评估，确保安全可靠。

2. 组装支架：将支架的两个横梁和三角架上的螺钉拧紧，确保支架稳固。

3. 安装外机支架：使用水平仪和卷尺确定固定孔位置，用膨胀螺栓固定支架，确保支架水平。

4. 吊装室外机：使用吊车将室外机吊起，缓慢放置在支架上，将地脚螺钉拧紧。

5. 连接内外机铜管：拧开截止阀螺帽，将铜管喇叭口对准截止阀中心，旋上管螺母并拧紧。

6. 处理排水末端：检查排水管是否通畅，确保无堵塞。

7. 整理管路：将连接好的管路整理整齐，确保美观。

六、安全措施1. 人员安全：所有参与吊装作业的人员必须佩戴安全帽、安全带等防护用品。

2. 设备安全：吊车等设备必须符合国家相关标准，确保吊装过程中设备安全。

3. 现场安全：确保吊装区域无障碍物，提前清理吊装路线，防止意外发生。

七、验收标准1. 空调外机安装牢固，无松动；2. 铜管连接紧密，无泄漏；3. 排水系统畅通，无堵塞；4. 空调外机外观整洁，无损坏。

八、总结本方案旨在规范空调外机吊装作业，确保作业安全、高效。

在实际操作过程中，应根据现场情况灵活调整，确保空调外机吊装作业顺利进行。

北京京城起重吊装搬运公司、编制依据1。

1 公司提供的施工图。

1。

2 大型设备吊装施工工艺标准SHJ515 －901。

3 化学工程建设起重施工规范HGJ201 －831。

4Demag Ac300 吊车性能表1。

5KMK5160 160t 吊车性能表1。

7 TG －500E 50t 吊车性能表1.8 TG －1300E 130t 吊车性能表1.9 TG －25E 25t 吊车性能表2。

工程概况2。

1某公司二期工程分两个单元,聚酯车间和热媒单元需安装的设备共有254 台（套），其中有223 台（套）安装在聚酯车间，其它31 台（套）为热媒单元的设备。

2。

2 聚酯车间为一个48m × 40m × 27m 的四层砼框架结构，所有设备在厂房基本建成后再安装,为了便于设备的吊装，土建施工时，已在厂房的东面和南面合适的位置，留出供设备进入相应楼层的通道, 各楼层穿楼面的设备就位位置的楼面采用钢梁及格栅板，设备就位位置的顶均留有吊装孔。

2。

3 热煤单元的设备基本就位在地面上.2.4 聚酯车间大部分设备体积小，重量轻,吊装上不存在困难，但是有几台设备如：AB60—B-10R01 、AB60-A—10R01 、AB50—A-22R01 、AB50-A—10R01 、AB40-A—20R01 、AB40-A—11R01 、AB40—A -41C 01 等，吊装上存在一定的难度，主要体现在以下几个方面.2.4.1 设备外形尺寸较大，部分设备就位位置穿过楼层,而楼层内的空间低，场地狭窄，设备就位困难较大。

2。

4。

2 设备重量大，吊装就位时，栓挂吊具的吊点受力大, 吊具的设置有一定难度。

2.4。

3 由于大型机具不能使部分设备一次吊装就位，因此这些设备进入楼层后必须在楼层内运输。

2.4。

4 设备吊装和楼面运输过程中,设备及楼面保护。

2.5 综上所述，聚酯车间内设备的吊装工作是整个安装工程的重点和难点，必须引起各级领导的高度重视,决不可掉以轻心，坚决做到精心组织，精心指挥，精心作业。

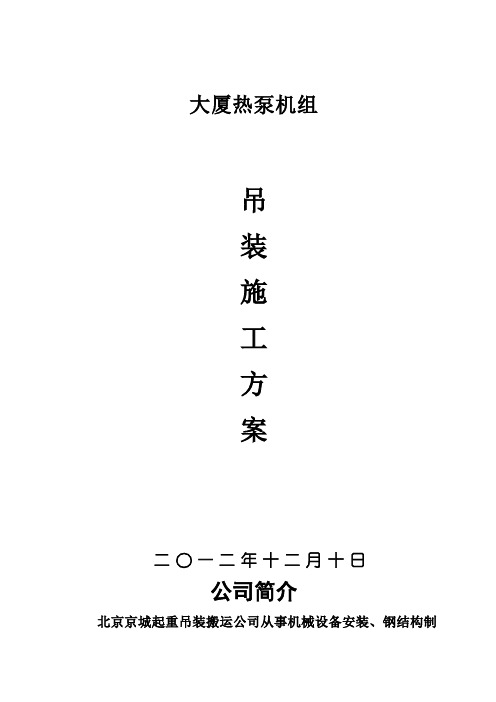

大厦热泵机组吊装施工方案二○一二年十二月十日公司简介北京京城起重吊装搬运公司从事机械设备安装、钢结构制作安装、吊装运输及工业民用水电安装等工程。

公司技术人员和职工均具有多年以上工龄的人员组成，具有设备安装、吊装的实践经验和业绩。

先后承接的安装吊装工程有：溴化锂机组吊装，大型设备吊装，中医学院、食品厂、钢结构制作安装；弯管生产线搬迁安装，注塑机的安装，1800T和1600T的注塑机搬迁安装，北京多家公司的设备搬迁安装、吊装运输等工业项目工程。

本公司拥有8—160T汽车吊，对外租赁；承担各种大件起重、吊装、设备内转、设备安装、工业与民用水电安装、汽车吊车的维修及各种工程机械液压维修。

我公司本着诚信为本，顾客至上的服务宗旨，凭借着雄厚的机具设备、技术力量，以合理的价格，赢得了广泛的市场，能主动与建设单位、监理公司、兄弟施工单位搞好协作关系，对所有承接过的工程均未出现任何设备和人员，安全质量事故，合同履约率达百。

分之百目录一、工程概况二、吊装方案三、吊装技术参数四、机具计划五、组织机构及劳动力计划六、安全技术措施七、安全责任八、营业执（复印件）及各种证件一、工程概况：大厦位于开发区该大楼为混凝土框架结构，楼层15层，高度约60米（含女儿墙）．两台热泵机组坐落在顶层西南角基础上，设备单件重量约７吨，由于设备吊装高度所限需采用200吨汽车吊或人工制作桅杆进行吊装。

我们现拟定两种吊装方案供甲方参考选用。

二、吊装方案：方案一：1、采用200吨大型汽车吊进行吊装，将车坐落在该楼西南角，所有支腿伸出，各支腿底部用道木垫平支牢。

2、将主臂伸出达70米高度，将吊钩落至设备吊装点处，钢丝绳与吊钩连接捆牢进行试吊，在将设备吊起距地面30CM时检查吊具及机具的安全情况，在确保安全无误的情况下由专业指挥人员统一指挥进行吊装。

3、当设备吊装高度超过该楼顶端时200吨吊车进行变幅将设备送至楼的顶层平面，然后进行移动至基础就位，另一台依次类推。

酒店柴油发电机搬运方案中建三局一公司安装公司贵州毕节福朋喜来登酒店项目部2013年06月30日一、工程概况1、为保证非消防状态市电断电酒店能够正常运行，本工程设计1200KW/1500KVA柴油发电机一台，额定电压230/400V，设置8小时日用油箱。

发电机房设置于负一层1/2-M至1/2-P轴之间。

由于负一层净空高度仅为3.7米，运输车辆无法直接将设备运送至柴油发电机房，必须在负一层A区通道外卸货后转运至设备房。

2、设备特点：①、机组重量较大，单台重量达12吨，必须采用大型设备辅助才能将设备转运至安装位置；②、设备尺寸大：柴油发电机尺寸为5320mm（长）*2300mm（宽）*2600mm（高），体积大，重心较高，搬运存在极大危险，给搬运增加难度。

③、设备供货方式为甲招已购，设备招标费用未含卸车费及转运安装费。

3、现场转运路线及难点：①、设备搬运的道路较为坑洼，特别是室外的道路因为运土及材料车辆较多，道路起伏不平，路面为碎石路面，给设备搬运带来极大不便；②、室外进入地下一层的车道空间狭小，且为下坡路段，危险性大，搬运难度高；③、设备搬运通道不顺畅，目前地下室已经完成部分隔墙砌筑，搬运通道存在多次转弯，且地下室堆放材料较多，存在大面积积水现象，地面湿滑，增加了搬运的危险系数及难度；④、设备搬运距离较远，由于从卸货地点到设备房距离为105米，准运中需要耗费大量的人工。

二、施工步骤及措施（一）施工准备：1、施工人员在施工前认真勘察现场，转运路线，先清除路线上的障碍，确定路线畅通，并做好临时照明；2、施工前应考察测量设备吊装的位置，并核实现场的各种数据、参数是否符合垂直及水平运输条件的要求。

3、核实设备搬运通道地基是否夯实，避免搬运过程中出现因地基松软导致的设备倾倒。

4、施工前应建立有效的指挥管理网络。

各级管理作到指挥明确，责任到人。

（二）人员配备本工程现场施工总负责人全面负责协调、监督和指导各部门班组落实吊装方案的各项技术要求。

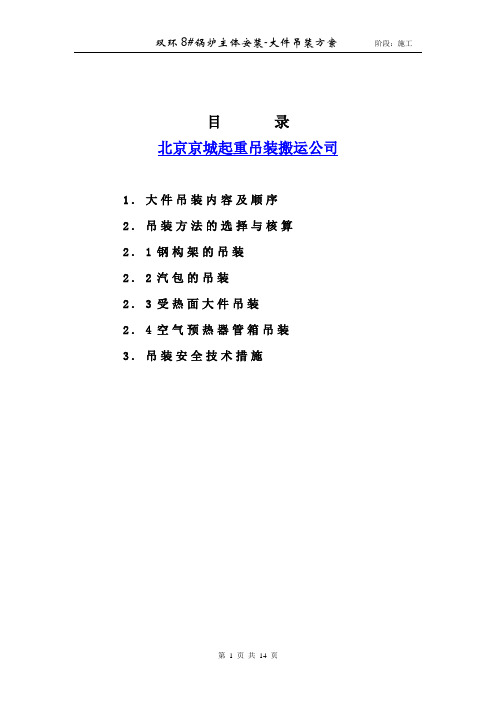

目录北京京城起重吊装搬运公司1．大件吊装内容及顺序2．吊装方法的选择与核算2．1钢构架的吊装2．2汽包的吊装2．3受热面大件吊装2．4空气预热器管箱吊装3．吊装安全技术措施锅炉大件吊装方案1．大件吊装内容及顺序钢构架（包括主构架/尾部构架/顶部构架）→汽包→集汽集箱→前墙水冷壁→左墙水冷壁→左侧包墙管→顶棚管→左后包墙→后墙水冷壁→（过热系统）右墙水冷壁→右包墙→右侧后包墙。

尾部构架处的空气预热器在上述件吊装时穿插进行。

2．吊装方法的选择与核算2．1钢构架的吊装①概况：本锅炉钢构架总重：180.923吨，是大件吊装的主要任务其一。

构架构成主要尺寸（中心）：横向宽度：10.5m纵向长度： 16.2m(8.5m﹢7.7m)高度：31m（不包括柱脚埋深0.5m和顶部构架高度1.8m）②单件重量分布：将Z3-Z3′的炉前面向上，Z2-Z2′的炉前面向上，Z1-Z1′的炉前面向下，自下而上依次在钢平台上叠加预制备吊。

注：一方面确保起吊后的转向避免抗杆；另一方面确保起吊安装按程序进行。

其中Z3-Z3′组成件为：左3号柱Z3，右3号柱 Z3′，横梁ML1#~7#（ML1#须先不装）。

组成件重量：G3=13.53吨。

其中Z2-Z2′组成件为：左2号柱Z2，右2号柱 Z2′，横梁HL1#~6#（HL3#须先不装）。

组成件重量：G2=22.85吨。

其中Z1-Z1′组成件为：左1号柱Z1，右1号柱 Z1′，横梁QL1#~7#（QL1#、 QL4#须先不装）。

组成件重量：G1=23.49吨。

可见，Z1-Z1′组成件23.49吨为三片中最重，以Z1-Z1′组成件为计算依据进行吊装方案的论述。

在第一片柱吊起并初步找正后，以揽风绳稳固；此后每片柱吊起并初步找正后，安装炉左侧的上、中部联接梁，加以稳固。

并在主钢柱吊装完后安装炉左侧全部联接梁、炉右侧Z1-Z2顶部联接梁和炉右侧Z2-Z3间部分联接梁。

③吊装方法：200吨汽车吊主吊，吊点设置于梁QL2#节点处；50吨汽车吊辅吊，吊点设置于梁QL7#节点处。

目录北京京城起重吊装搬运公司1 编制说明2 编制依据3 设备概况4 吊装方法及吊装校核计算5 吊装施工前的准备工作6 劳动力计划7 吊装主要机具及施工措施用料计划8 安全技术要求9 附：大件设备吊装平面布置图1．编制说明1.1 方案编制原则本工程项目，根据工程的实际情况，按照设备参数结合现场实际情况，为安全可靠、简单易行地完成大件设备吊装，最大限度地缩短工期，使后续工程获得更多的时间，经优化后特制定本方案的吊装方法。

1.2方案概述本方案大件设备吊装均采用200t液压汽车吊主吊，25t液压汽车吊尾送的施工方法。

本方案主要叙述设备的吊装方法及施工措施等内容。

为减少高空作业，加快施工进度，合理地利用吊装机具，对附塔平台的角撑式托架进行安装，其余部份在吊装就位后再行安装。

2．编制依据2.1 北京京城起重吊装搬运公司设计的氯化及产品精制（702B）设备布置图，图号：05066-702B-F-10，05066-702B-F-11。

2.2 《化工工程建设起重施工规范》HGJ201-832.3 200t液压汽车吊性能表2.5 《炼油、化工施工安全规范》HGJ233-873．设备概况本工程氯化及产品装置（702B）为四层钢框架结构，总高度为26.5米。

共有静止设备97台，动设备40台。

根据设备吊装的难易程度与安装高度，共计有十三台设备为此次吊装大件设备。

设备参数如表3-1所示。

表3-14．吊装方法及吊装校核计算4.1 吊车的站位本次大件吊装200t共有两次站位，第一次站位东西向位于框架A轴线以南，南北向位于3—4轴线中间，吊装T2302、T2304、T2202、T2301-1、T2301-2、T2303-1、T2303-2共七台设备。

第二次站位东西向位于框架A轴线以南，南北向位于6—8轴线中间，吊装E2203、E2204、E2205-1、T2201、R2201、V2201共六台设备。

见附图4.2吊装校核计算及索具选择4.2.1 第一次站位吊装T2302、T2304、T2202、T2301-1、T2301-2、T2303-1、T2303-2设备，采用200t汽车吊主吊，50t汽车吊尾送。

北京吊装工程施工方案一、工程概况1. 施工地点：北京市某建筑工地。

2. 设备状况：需要吊装的设备为一台重约10吨的空调室外机。

3. 施工内容：乙方负责将上述设备自建筑物的屋顶吊装至地面，并搬运至甲方指定位置。

二、施工方案确定1. 经勘察施工现场，考虑到施工现场的空间限制和设备的重量，决定采用双吊车协同作业的方式进行吊装。

2. 首先，利用一台35吨吊车将设备吊装至屋顶，同时，另一台吊车在地面等待接应。

3. 在屋顶，设备将被固定在专门的吊装架上，然后，利用吊车将设备从屋顶吊装至地面。

三、施工工具选用1. 吊车：两台35吨吊车，一台用于吊装设备至屋顶，另一台用于在地面接应。

2. 吊装架：根据设备尺寸和重量，定制专门的吊装架，确保吊装过程的安全稳定。

3. 吊装带：选用高强度吊装带，用于固定和吊装设备。

四、施工步骤1. 前期准备：搭建吊装架，并检查所有吊装设备是否正常运行。

2. 吊装设备至屋顶：利用一台35吨吊车，将设备吊装至屋顶，并固定在吊装架上。

3. 吊装设备至地面：利用另一台35吨吊车，在地面接应，将设备从屋顶吊装至地面。

4. 设备搬运：将设备搬运至甲方指定位置，确保设备安全平稳地放置。

五、施工注意事项1. 严格遵守施工方案，确保施工过程的安全稳定。

2. 所有施工人员必须具备相应的专业技能和经验，佩戴安全装备。

3. 定期检查吊装设备，确保其正常运行。

4. 施工过程中，严格遵守相关法律法规，确保施工顺利进行。

六、施工周期预计施工周期为3天，其中包括设备吊装和搬运的时间。

通过以上施工方案的实施，我们相信能够顺利完成设备的吊装和搬运工作，为甲方提供优质的服务。

同时，我们也将严格遵守施工规范，确保施工过程的安全和顺利进行。

大型机械设备进出场及安拆施工专项方案编制：北京京城起重吊装搬运公司北京起重吊装公司，北京吊装公司，北京搬运公司二0一二年九月目录一、编制依据 (1)二、工程概况 (1)三、大型设备进退场要求 (1)四、大型设备运输 (1)五、设备进退场的验收标准 (2)六、验收制度 (3)七、急救措施 (4)八、卸车 (4)一、编制依据(1)、工程招标文件(2)、与建设单位签订的总承包合同(3)、建设单位提供的设计施工图纸和变更图等施工依据文件(4)、相关机械挖土及回填工艺标准(5)、经审批的各分项工程施工方案二、工程概况二期工程十标线路里程范围：DK1+290～DK3+019，线路长度1729m。

设高架车站1座，站；设高架区间2个，分别为b-d高架区间、b～c高架区间（靠近b站部分）线路呈东西走向。

桩基为钻孔桩基础，承台、墩身采用C40钢筋砼、粱体采用C50钢筋砼，根据施工需要施工现场要配备机械设备为：吊车、装载机、旋挖钻、冲击钻、挖掘机、平板车、提升架、发电机等。

三、大型设备进退场要求1、进入现场大门宽度应满足装货汽车进入，不小于6米。

2、道路必须畅通，场地清理干净且宽敞，并能满足一部吊车和装货汽车同时作业要求。

3、夜间进退场项目应提供照明，且满足夜间施工要求。

4、设备进退场时项目部要机电人员、安全人员协助运输车司机、设备安拆单位相关人员。

5、设备安装附近如果有深坑的地方，应做好围栏等防护措施。

6、设备进退场，现场施工人员，要认真察看地形，保证安全施工，特别注意设备堆放地，架空电线在安全范围，地面无拖地电缆。

四、大型设备运输根据项目部需用计划为主，具体时间由项目部确定。

运输路线：介绍具体的路线。

运输车到达项目门口，在没有项目相关人员指挥的前提下，不得进入施工现场，待相关人员指挥引路才入内，运输车司机应开车缓慢前进，不得加大油门往前开。

运输车司机到达项目后，观察现场道路情况，如果发现现场道路不能满足汽车运行时，及时向项目反应，采取其他有效措施。

北京机械设备吊装施工方案一、前期准备现场勘查：详细了解吊装现场的地形、地貌、周边环境及交通状况，确保吊装作业的安全进行。

施工方案制定：根据现场勘查结果，结合机械设备的特点和吊装需求，制定详细的吊装施工方案。

人员培训：对参与吊装作业的人员进行必要的技能培训和安全教育，确保作业人员熟悉吊装操作流程和安全规定。

设备准备：根据施工方案的要求，准备相应的吊装设备、辅助工具及安全装置，并进行必要的检查和调试。

二、主体建筑吊装吊装设备选择：根据主体建筑的结构特点、重量和尺寸，选择合适的吊装设备和吊装方法。

吊装作业流程：制定详细的吊装作业流程，包括设备布置、吊装路线规划、吊装过程中的监控和指挥等。

安全措施：在吊装过程中，采取必要的安全措施，如设置警戒区域、安排专人监护、使用安全装置等，确保吊装作业的安全进行。

三、外立面玻璃幕墙吊装玻璃幕墙特点分析：了解玻璃幕墙的材质、尺寸和重量等特点，制定针对性的吊装方案。

吊装设备选择与调整：选择合适的吊装设备和吊装工具，并根据玻璃幕墙的特点进行必要的调整和改进。

安全防护：在玻璃幕墙吊装过程中，采取必要的安全防护措施，如设置安全网、使用防护垫等，确保作业人员的安全。

四、设备选择与检查设备选择原则：根据吊装任务的需求和现场条件，选择性能稳定、操作方便的吊装设备。

设备检查：对所选设备进行全面检查，包括设备的机械性能、电气系统、安全装置等，确保设备在吊装过程中能够正常运行。

五、风险评估与安全措施风险评估：对吊装过程中可能出现的各种风险进行评估，包括设备故障、人员伤亡、环境污染等。

安全措施制定：根据风险评估结果，制定相应的安全措施和应急预案，确保在紧急情况下能够及时采取有效的应对措施。

六、吊装操作流程作业前准备：检查设备状态、确认吊装路线、安排作业人员等。

起吊与移位：按照预定的吊装路线进行起吊和移位操作，确保设备平稳、准确地到达指定位置。

固定与调整：对吊装到位的设备进行固定和调整，确保其稳定性和精度满足要求。
