计算机组装与维修公选课大作业学院:机械与电子工程学院专业: 自动化班级: 093121学号:09312130姓名:张石金2011年12月4 日阐述目前市场上主流的NVIDIA显示主芯片型号的性能NVIDIA(全称为nVIDIA Corporation,NASDAQ:NVDA,官方中文名称英伟达),创立于1993年1月,是一家以设计显示芯片和主板芯片组为主的半导体公司。
nVIDIA最出名的产品线是为游戏而设的GeForce显示卡系列,为专业工作站而设的Quadro显卡系列,和用于计算机主板的nForce芯片组系列。
nVIDIA 的总部设在美国加利福尼亚州的圣克拉拉。
是一家无晶圆(Fabless)IC半导体设计公司。
做为显卡芯片王者的NVIDIA崛起于1999年,目前市场上主流的NVIDIA显示芯片产品有:一、NVIDIA TNTIDIA TNT是NV于1998年10月发布的基于NV4显示芯片的显卡,TNT 是TwiN Texel的缩写。
核心架构为2条32bit象素流水线的渲染体系,每条象素流水线有1个TMU,在每个时钟周期内并行处理两个纹理。
成为当时速度最快的3D加速卡。
其主要型号包括:NVIDIA Riva TNT2 ULTRA、NVIDIA TNT2标准版、NVIDIA TNT2 M64、NVIDIA TNT2 VANTA二、NVIDIA GeForceNVIDIA是全球第一家能够提供适用于工作和娱乐应用并且同时支持众多操作系统的全套影院级着色三维图形解决方案的半导体公司。
其GeForce 系列图形芯片(GPU)能够为娱乐和游戏应用提供最出色的三维、二维和高清晰度电视性能,并可满足企业用户所要求的高速性能、鲜锐视觉效果以及水晶般清晰度。
为图形和视频所设计的GPU ,配有NVIDIA GeForce 系列GPU的台式电脑和笔记本电脑带给用户无法比拟的性能,明快的照片,高清晰的视频回放,和超真实效果的游戏。

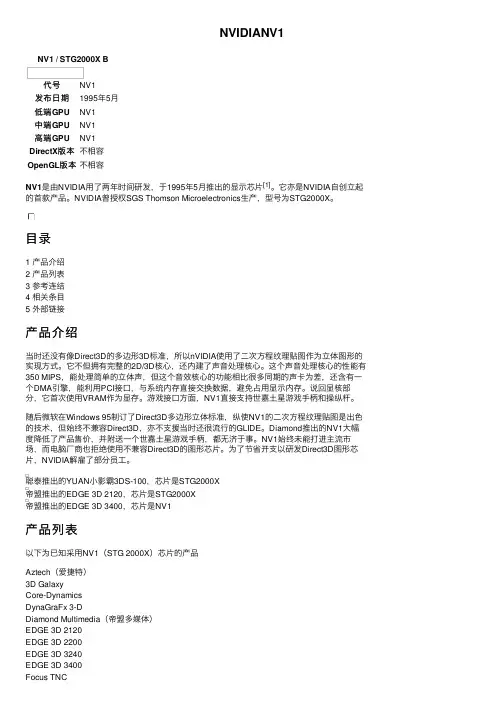

NVIDIANV1NV1 / STG2000X B代号NV1发布⽇期1995年5⽉低端GPU NV1中端GPU NV1⾼端GPU NV1DirectX版本不相容OpenGL版本不相容NV1是由NVIDIA⽤了两年时间研发,于1995年5⽉推出的显⽰芯⽚[1]。
它亦是NVIDIA⾃创⽴起的⾸款产品。
NVIDIA曾授权SGS Thomson Microelectronics⽣产,型号为STG2000X。
⽬录1 产品介绍2 产品列表3 参考连结4 相关条⽬5 外部链接产品介绍当时还没有像Direct3D的多边形3D标准,所以nVIDIA使⽤了⼆次⽅程纹理贴图作为⽴体图形的实现⽅式。
它不但拥有完整的2D/3D核⼼,还内建了声⾳处理核⼼。
这个声⾳处理核⼼的性能有350 MIPS,能处理简单的⽴体声,但这个⾳效核⼼的功能相⽐很多同期的声卡为差,还含有⼀个DMA引擎,能利⽤PCI接⼝,与系统内存直接交换数据,避免占⽤显⽰内存。
说回显核部分,它⾸次使⽤VRAM作为显存。
游戏接⼝⽅⾯,NV1直接⽀持世嘉⼟星游戏⼿柄和操纵杆。
随后微软在Windows 95制订了Direct3D多边形⽴体标准,纵使NV1的⼆次⽅程纹理贴图是出⾊的技术,但始终不兼容Direct3D,亦不⽀援当时还很流⾏的GLIDE。
Diamond推出的NV1⼤幅度降低了产品售价,并附送⼀个世嘉⼟星游戏⼿柄,都⽆济于事。
NV1始终未能打进主流市场,⽽电脑⼚商也拒绝使⽤不兼容Direct3D的图形芯⽚。
为了节省开⽀以研发Direct3D图形芯⽚,NVIDIA解雇了部分员⼯。
聪泰推出的YUAN⼩影霸3DS-100,芯⽚是STG2000X帝盟推出的EDGE 3D 2120,芯⽚是STG2000X帝盟推出的EDGE 3D 3400,芯⽚是NV1产品列表以下为已知采⽤NV1(STG 2000X)芯⽚的产品Aztech(爱捷特)3D GalaxyCore-DynamicsDynaGraFx 3-DDiamond Multimedia(帝盟多媒体)EDGE 3D 2120EDGE 3D 2200EDGE 3D 3240EDGE 3D 3400Focus TNC型号未知Genoa Systems(热那亚系统)Stratos 3DJazz Multimedia(爵⼠多媒体)3D MagicKasan Electronics(佳⼭电⼦)型号未知Leadtek(丽台)WinFast Proview 3D GD400WinFast Proview 3D GD500MediaForteVideoForte VF64-3DG-01VideoForte VF64-3DG-02Yuan(聪泰)JRS-3DS100参考连结1. ^ NVIDIA官⽅产品时间线相关条⽬NVIDIA显⽰核⼼列表外部链接中相关的多媒体资源:NVIDIA NV1NVIDIA 1995 产品时间线(英⽂)NVIDIA绘图处理器固定功能管线早期产品NV1NV2RIVA系列128TNTTNT2 / Vanta GeForce系列GeForce 2562系列3系列4系列FX/PCX/5系列6系列7系列统⼀着⾊器架构(英语:Unified shadersmodel)GeForce系列8系列9系列100系列200系列300系列400系列500系列600系列700系列800系列900系列10系列16系列20系列微架构特斯拉(英语:Tesla (microarchitecture))费⽶(英语:Fermi (microarchitecture))开普勒(英语:Kepler (microarchitecture))麦斯维尔(英语:Maxwell (microarchitecture))帕斯卡伏打图灵(英语:Turing (microarchitecture))其他产品中央处理器Denver系列主板芯⽚组nForce系列初代234/400(包括MCP51 / 61)500600(包括MCP68/73)700(包括MCP78/79/7A)800900Professional 2000 Professional 3000⼯作站⾼性能计算Quadro系列2DCC4FXCXVXNVSPlexQuadro G-Sync SDITesla系列遊戲機NV2A (Xbox)RSX (PlayStation 3)Tegra NX-SoC (Nintendo Switch) Shield PortableShield Tablet(英语:Shield Tablet)Shield Android TVGeForce Now(前称GeForce GRID)多媒体整合平台系统芯⽚GoForce系列ION系列Tegra系列桥接芯⽚HSIBR02BR03BR04NF200技术与软件多媒体加速PureVideo (视讯解码)NVENC (英语:NVIDIA NVENC )(视讯编码)图形处理技术相关Surround (英语:Nvidia Surround )3D Vision / 3D SurroundActiveArmor (英语:ActiveArmor )G-Sync (英语:Nvidia G-Sync )SLIHybridPower TurboCache Optimus芯⽚组相关技术FirstPacket DualNet MediaShield LinkBoost PowerMizer SmartDimmer SoundStorm其它硬件技术及标准MXM EPPESA NVLink驱动程式和软件ForceWare (GPU 驱动程式)Verde (移动设备GPU 驱动程式)GameWorks (英语:Nvidia GameWorks )PhysXOptiX (英语:OptiX )VDPAU nView nTuneSystem Utility (英语:Nvidia System Tools )Gelato Cg CUDA其它相关并购企业3dfx Interactive Ageia ExlunaHybrid GraphicsIcera (英语:Icera )iReadyMediaQMental Images (英语:mental Images (firm))Pace Soft Silicon PortalPlayer RayScale Stexar ULiJen-Hsun Huang (黄仁勋)Chris Malachowsky (克⾥斯·马拉科夫斯基)(英语:Chris Malachowsky )Curtis Priem (克蒂斯·普⾥姆)(英语:Curtis Priem )David Kirk (⼤卫·柯克)(英语:David Kirk (scientist))David Rosenthal (⼤卫·罗森塔尔)Marvin Burkett (马⽂·伯克特)Bill Dally (⽐尔·戴利)(英语:Bill Dally )关键⼈物Ranga Jayaraman(兰格·贾亚拉曼)Joseph Greco(约瑟夫·葛雷柯)Jeff Fisher(杰夫·费舍尔)Jonah Alben(约拿·阿尔本)Brian Kelleher(布莱恩·凯勒赫尔)Philip Carmack(菲利普·卡马克)Dwight Diercks(德怀特·狄耶克斯)Frank Fox(弗兰克·富克斯)Gary Tarolli(盖瑞·塔罗利)。
显卡参数透析完整版
显卡芯片
显卡芯片是显卡的核心部件。
目前显卡芯片主要由nVidia和AMD提供,常见牌子有GTX、RX、Titan、Quadro等。
显卡芯片主要分为几类:
1. 高端芯片:GTX Titan、Quadro K5000、FirePro W5000/W7000等;
2.中端芯片:GTX770、RX480等;
3.低端芯片:GT210、R5230等。
显卡核心频率
核心频率是指显卡芯片执行计算任务的频率,主要影响显卡的整体性能。
核心频率分为动态频率和基础频率,前者是真实运行频率,后者是基
于电源状况以及温度情况给定的最大频率。
显存频率
显存频率同样影响显卡的性能,其频率一般为显卡芯片核心频率的一
半或者原来的2/3,也就是GPU显存和CPU系统存储的区别,显存是用于
存放图形显示数据的,一般由GDDR5或GDDR3内存频率来表示,通常电脑
里带有8G或16G的显存,性能越高的显卡芯片配置的显存也越高,比如GTX1080Ti的显存是11G。
着色器
着色器是显卡芯片的一部分,主要负责将顶点和片元转化为彩色图像
输出到显示器,一般用CUDA核或Stream核表示。
CUDA核是nVidia专有
的,Stream核是AMD专有的,它们的工作原理不同,但都可以完成同样的任务。
显卡主频
显卡主频是指显卡芯片的工作频率,通常显示为GPU主频或者GPU boost clock频率,它受制于硬件能力,一般由低端到高端可以达到主频1000MHz以上。

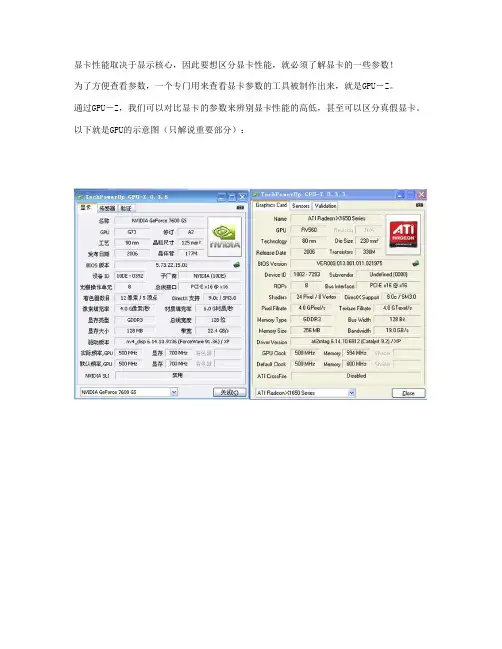

显卡性能取决于显示核心,因此要想区分显卡性能,就必须了解显卡的一些参数!为了方便查看参数,一个专门用来查看显卡参数的工具被制作出来,就是GPU-Z。
通过GPU-Z,我们可以对比显卡的参数来辨别显卡性能的高低,甚至可以区分真假显卡。
以下就是GPU的示意图(只解说重要部分):【名称】:可以直接显示是哪个芯片公司生产的型号注:Nvidia可以直接显示出具体型号,例如图直接注明7600GSATI 只会显示显卡的同系列名称,例如X1650GT只显示1650 Series【GPU】:显示核芯,核芯代号,所指的是研发公司内部编号,也可以用于区分性能高低。
【工艺】:核心的制作工艺,单位纳米,越小工艺就越先进,功耗就越低。
【光栅】:数量越高,显卡性能越强。
光栅属于输出单元,负责后期渲染,将像素点光栅化,主要影响抗锯齿、动态模糊之类特效,但对光线却没什么大的影响。
【总线接口】:提供数据流量带宽,目前主流的接口是PCI-E 16×,可以提供8G/s的数据流量(双通道,上、下行各4G/s)。
注:16×@16×,代表最高支持流量,以及目前工作的流量,如果主板或者电源影响,工作接口有可能会下降!【着色器】:旧架构为“渲染管线+着色顶点”,新架构之后统一为“统一渲染单元”,即“流处理器”,数量越高性能越好。
旧架构区分性能通过“渲染管线”多少、“着色顶点”多少就可以了解显卡性能。
新架构由于只有一个基数,因此更容易了解,数值越高性能越强。
注:N卡一个流处理器就能发挥作用,因此流处理器数量看上去很少。
A卡对“统一渲染单元”定位不一样,要5个流处理器单元一组才能工作,因此看上去数量很高。
【Directx 支持】:简称DX,是微软编写的程序,作用于多媒体指令,在显卡方面,就是针对画面特效,目前最高级别是DX11(Windows 7)。
【像数填充率】:光栅工作的数据处理流量,公式GPU频率×光栅=像数填充率。

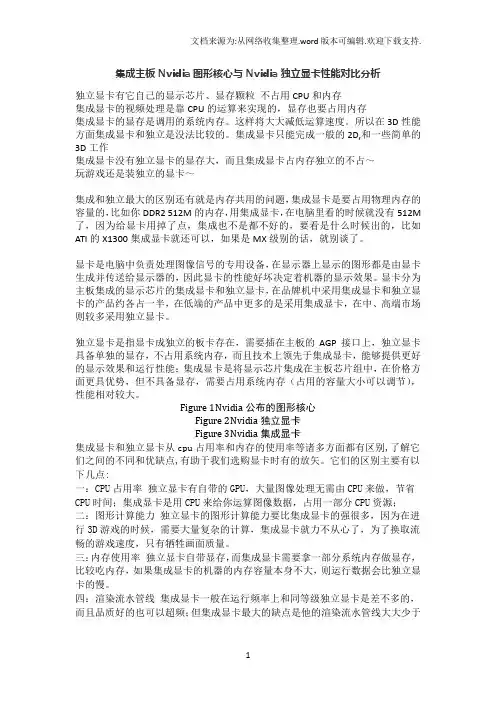

集成主板Nvidia图形核心与Nvidia独立显卡性能对比分析独立显卡有它自己的显示芯片、显存颗粒不占用CPU和内存集成显卡的视频处理是靠CPU的运算来实现的,显存也要占用内存集成显卡的显存是调用的系统内存。
这样将大大减低运算速度。
所以在3D性能方面集成显卡和独立是没法比较的。
集成显卡只能完成一般的2D,和一些简单的3D工作集成显卡没有独立显卡的显存大,而且集成显卡占内存独立的不占~玩游戏还是装独立的显卡~集成和独立最大的区别还有就是内存共用的问题,集成显卡是要占用物理内存的容量的,比如你DDR2 512M的内存,用集成显卡,在电脑里看的时候就没有512M 了,因为给显卡用掉了点,集成也不是都不好的,要看是什么时候出的,比如ATI的X1300集成显卡就还可以,如果是MX级别的话,就别谈了。
显卡是电脑中负责处理图像信号的专用设备,在显示器上显示的图形都是由显卡生成并传送给显示器的,因此显卡的性能好坏决定着机器的显示效果。
显卡分为主板集成的显示芯片的集成显卡和独立显卡,在品牌机中采用集成显卡和独立显卡的产品约各占一半,在低端的产品中更多的是采用集成显卡,在中、高端市场则较多采用独立显卡。
独立显卡是指显卡成独立的板卡存在,需要插在主板的AGP接口上,独立显卡具备单独的显存,不占用系统内存,而且技术上领先于集成显卡,能够提供更好的显示效果和运行性能;集成显卡是将显示芯片集成在主板芯片组中,在价格方面更具优势,但不具备显存,需要占用系统内存(占用的容量大小可以调节),性能相对较大。
Figure 1Nvidia公布的图形核心Figure 2Nvidia独立显卡Figure 3Nvidia集成显卡集成显卡和独立显卡从cpu占用率和内存的使用率等诸多方面都有区别,了解它们之间的不同和优缺点,有助于我们选购显卡时有的放矢。
它们的区别主要有以下几点:一:CPU占用率独立显卡有自带的GPU,大量图像处理无需由CPU来做,节省CPU时间;集成显卡是用CPU来给你运算图像数据,占用一部分CPU资源;二:图形计算能力独立显卡的图形计算能力要比集成显卡的强很多,因为在进行3D游戏的时候,需要大量复杂的计算,集成显卡就力不从心了,为了换取流畅的游戏速度,只有牺牲画面质量。
NVIDA显卡参数盈通G210-TC512GD22VB战神版参数规格查看:更多信息或更多图片显卡核心显卡芯片GeForce G210芯片厂商NVIDIA制造工艺40纳米核心代号GT218显卡频率核心频率589MHz显存频率533MHz着色器频率1402MHz显存规格显存类型GDDR2显存容量256MB最高分辨率2560*1600显卡散热散热方式散热风扇显卡接口总线接口PCI Express 2.0 16X输出/输入接口HDMI显示器接口24针DVI-I接口/15针D 型(VGA)接口物理特性3D API DirectX 10.1 SP单元16个其他参数其他特点显存容量可扩展到512MB盈通G210-TC512GD3 V A战神版参数规格查看:显卡核心显卡芯片GeForce G210芯片厂商NVIDIA制造工艺40纳米核心代号GT218显卡频率核心频率589MHz显存频率1400MHz着色器频率1402MHz显存规格显存类型GDDR3显存容量TC512MB最高分辨率2560*1600显卡散热散热方式散热风扇显卡接口总线接口PCI Express 2.0 16X输出/输入接口HDMI显示器接口24针DVI-I接口/15针D型(VGA)接口物理特性3D API DirectX 10.1SP单元48个盈通G9600GT-512GD3标准版参数规格查看:更多信息或更多图片显卡核心显卡芯片GeForce 9600GT芯片厂商NVIDIA制造工艺65纳米核心代号G94显卡频率核心频率650MHz显存频率1800MHz着色器频率1625MHz显存规格显存类型GDDR3显存容量512MB显存位宽256bit显存描述采用奇梦达 1.1ns GDDR3显存显存速度 1.1ns最高分辨率2560*1600显卡散热散热方式散热风扇显卡接口总线接口PCI Express 2.0 16X 输出/输入接口S-video接口(TV-Out) 显示器接口双24针DVI-I接口外接电源接口6PIN物理特性渲染管线N/A顶点着色单元N/A3D APIDirectX 10OpenGL 2.1SP单元64个盈通9600GT-512GD3游戏高手全能版参数规格查看:显卡核心显卡芯片GeForce 9600GT芯片厂商NVIDIA制造工艺55纳米核心代号G94显卡频率核心频率700MHz显存频率2200MHz显存规格显存类型GDDR3显存容量512MB显存位宽256bit显存描述采用三星0.8ns GDDR3显存显存速度0.8ns最高分辨率2560*1600显卡散热散热方式散热风扇 显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 渲染管线 N/A 顶点着色单元 N/A 3D API DirectX 10 SP 单元 64个其他参数 其他特点双BIOS 设计, 拨动开关进行切换 盈通G9600GT-1024GD2标准版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 GeForce 9600GT 芯片厂商 NVIDIA 制造工艺 55纳米 核心代号 G94显卡频率 核心频率 600MHz 显存频率 800MHz 着色器频率 1500MHz显存规格 显存类型GDDR2显存容量 1024MB 显存位宽256bit显存描述 采用2.5ns GDDR2显存 显存速度 2.5ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10 SP 单元64个盈通G9600GSO-384GD3极速版参数规格查看:显卡核心显卡芯片 GeForce 9600GSO 芯片厂商 NVIDIA 制造工艺 65纳米 核心代号 G92显卡频率核心频率 600MHz 显存频率 1600MHz 着色器频率 1500MHz显存规格显存类型GDDR3显存容量384MB 显存位宽 192bit显存描述 采用1.2ns GDDR3显存 显存速度 1.2ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇 显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10 SP 单元96个盈通G9600GSO-384GD3红牛版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 GeForce 9600GSO 芯片厂商 NVIDIA 制造工艺 55纳米 核心代号 G92显卡频率 核心频率 550MHz 显存频率 1600MHz显存规格显存类型 GDDR3 显存容量 384MB 显存位宽 192bit显存描述 采用1.0ns GDDR3显存 显存速度 1ns 最高分辨率2560*1600显卡散热 散热方式散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 S-video 接口(TV-Out) 显示器接口24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10 SP 单元96个盈通G9800GT-512GD3节能版参数规格查看:显卡核心显卡芯片 GeForce 9800 GT 芯片厂商 NVIDIA 制造工艺 65纳米 核心代号 G92显卡频率核心频率 600MHz 显存频率 1800MHz 着色器频率1500MHz显存规格显存类型 GDDR3 显存容量 512MB 显存位宽 256bit显存描述 采用1.0ns GDDR3显存 显存速度 1ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 双24针DVI-I 接口/15针D 型(VGA )接口 外接电源接口 6PIN物理特性 3D API DirectX 10 SP 单元112个盈通G9800GT-512GD3战神版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 GeForce 9800 GT 芯片厂商 NVIDIA 核心代号 G92显卡频率 核心频率 550MHz 显存频率1400MHz着色器频率1375MHz显存规格 显存类型 GDDR3 显存容量 512MB 显存位宽 128bit显存描述 采用1.4ns GDDR3显存 显存速度 1.4ns 最高分辨率2560*1600显卡散热 散热方式散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性3D API DirectX 10 SP 单元 112个盈通G9800GT-512GD3 游戏高手红牛版参数规格 查看:显卡核心显卡芯片 GeForce 9800 GT 芯片厂商 NVIDIA 制造工艺 65纳米 核心代号G92显卡频率 核心频率650MHz显存频率2000MHz 着色器频率 1700MHz显存规格 显存类型 GDDR3 显存容量 512MB 显存位宽 256bit显存描述 采用三星1.0ns GDDR3显存 显存速度 1ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 双24针DVI-I 接口/15针D 型(VGA )接口 外接电源接口 6PIN物理特性 渲染管线 N/A 顶点着色单元 N/A 3D API DirectX 10 SP 单元 112个盈通GT220-TC512GD3V A 战神版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片GeForce GT220芯片厂商 NVIDIA 制造工艺 40纳米 核心代号GT216显卡频率 核心频率 625MHz 显存频率 1400MHz显存规格 显存类型 GDDR3 显存容量 HM512MB显存描述 采用1.4ns GDDR3显存 显存速度1.4ns 最高分辨率 2560*1600 显卡散热散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10.1 SP 单元48个盈通GT220-TC1024GD3标准版 参数规格查看:显卡核心显卡芯片GeForce GT220 芯片厂商NVIDIA制造工艺40纳米 核心代号 GT216显卡频率 核心频率 625MHz 显存频率 1800MHz显存规格 显存类型 GDDR3 显存容量 512MB显存描述 采用1.0ns GDDR3显存 显存速度 1ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇 显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10.1 SP 单元48个盈通GT240-TC1024GD5标准版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 GeForce GT240 芯片厂商 NVIDIA 制造工艺40纳米核心代号 GT215显卡频率 核心频率550MHz 显存频率 3600MHz 着色器频率 1340MHz显存规格显存类型 GDDR5 显存容量 512MB 显存位宽 128bit 最高分辨率 2560*1600显卡散热 散热方式散热风扇显卡接口 总线接口PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D APIDirectX 10.1 SP 单元96个盈通GT240-TC512GD5战神版 参数规格查看:显卡核心显卡芯片GeForce GT240 芯片厂商 NVIDIA 制造工艺 40纳米 核心代号GT215显卡频率核心频率 550MHz 显存频率 3400MHz显存规格 显存类型 GDDR5 显存容量 HM512MB 最高分辨率 2560*1600显卡散热 散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10.1 SP 单元96个盈通GTS250-1024GD3红牛版 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 Geforce GTS 250 芯片厂商 NVIDIA 制造工艺 55纳米 核心代号 G92显卡频率 核心频率 700MHz 显存频率1800MHz着色器频率1600MHz显存规格 显存类型 GDDR3 显存容量1024MB 显存位宽 256bit显存描述 采用1.1ns GDDR3显存 显存速度 1.1ns 最高分辨率2560*1600显卡散热 散热方式散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口S-video 接口(TV-Out) 显示器接口24针DVI-I 接口/15针D 型(VGA )接口物理特性 3D API DirectX 10盈通GTX260+ 896GD3游戏高手参数规格 查看:显卡核心显卡芯片 GeForce GTX 260 芯片厂商 NVIDIA 制造工艺 55纳米 核心代号 GT200显卡频率核心频率 630MHz 显存频率2200MHz着色器频率1358MHz 显存规格 显存类型 GDDR3 显存容量 896MB 显存位宽 448bit显存描述 采用0.8ns GDDR3显存 显存速度 0.8ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇 显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 双24针DVI-I 接口/15针D 型(VGA )接口 外接电源接口 6PIN+6PIN 物理特性 3D API DirectX 10 SP 单元 216个其他参数 其他特点支持NVIDIA的CUDA 、PhysX 等技术盈通GTX285游戏高手 参数规格查看: 更多信息 或 更多图片显卡核心 显卡芯片 Geforce GTX 285 芯片厂商 NVIDIA 制造工艺55纳米核心代号 GT200显卡频率核心频率 648MHz 显存频率 2800MHz 着色器频率 1476MHz显存规格 显存类型 GDDR3 显存容量 1024MB 显存位宽 512bit显存描述 采用0.7ns GDDR3显存 显存速度 0.7ns 最高分辨率 2560*1600显卡散热 散热方式 散热风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 双24针DVI-I 接口/15针D 型(VGA )接口 外接电源接口 6PIN+6PIN物理特性 3D APIDirectX 10SP 单元 240个 盈通GTX295-1792GD3豪华版 参数规格查看:显卡核心 显卡芯片Geforce GTX 295芯片厂商NVIDIA 制造工艺 55纳米 核心代号 GT200显卡频率 核心频率 576MHz 显存频率 1998MHz显存规格 显存类型 GDDR3 显存容量 896*2MB 显存位宽 448bit*2显存描述 采用0.8ns GDDR3显存 显存速度 0.8ns 最高分辨率 2560*1600显卡散热 散热方式 巨型涡轮散热器 显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 HDMI显示器接口 双24针DVI-I 接口 外接电源接口 6PIN+8PIN物理特性 3D API DirectX 10 OpenGL 2.0 SP 单元240*2个盈通GTX460-768GD5封神版 参数规格查看: 更多信息 或 更多图片显卡核心显卡芯片 GeForce GTX 460 芯片厂商 NVIDIA 制造工艺 40纳米 核心代号GF104显卡频率 核心频率 675MHz 显存频率3600MHz 着色器频率 1350MHz显存规格 显存类型 GDDR5 显存容量 768MB 显存位宽 192bit 最高分辨率 2560*1600显卡散热散热方式 散热风扇显卡接口总线接口 PCI Express 2.0 16X 输出/输入接口 Mini HDMI 显示器接口 双24针DVI-I 接口 外接电源接口 6PIN+6PIN物理特性3D API DirectX 11 3D 特性 Shader Model 5.0 SP 单元336个盈通GTX465-1024GD5封神版参数规格查看:显卡核心显卡芯片 GeForce GTX 465 芯片厂商 NVIDIA 制造工艺 40纳米 核心代号 GF100显卡频率 核心频率 607MHz 显存频率 3206MHz 着色器频率 1215MHz显存规格 显存类型 GDDR5 显存容量 1024MB 显存位宽 256bit 最高分辨率 2560*1600显卡散热 散热方式 涡轮风扇显卡接口 总线接口 PCI Express 2.0 16X 输出/输入接口 DisplayPort/HDMI 显示器接口 双24针DVI-I 接口物理特性 3D API DirectX 11 SP 单元352个盈通GTX470-1280GD5豪华版 参数规格查看: 更多信息 或 更多图片显卡核心显卡芯片GeForce GTX 470 芯片厂商 NVIDIA 制造工艺 40纳米 核心代号 CF100显卡频率 核心频率607MHz 显存频率 3348MHz显存规格 显存类型 GDDR5 显存容量1280MB 显存位宽 320bit 最高分辨率 2560*1600显卡散热 散热方式 涡轮风扇显卡接口总线接口 PCI Express 2.0 16X 输出/输入接口Mini HDMI 显示器接口 双24针DVI-I 接口物理特性 3D API DirectX 11 SP 单元448个盈通GTX480-1536GD5豪华版 参数规格查看:显卡核心显卡芯片 GeForce GTX 480芯片厂商NVIDIA制造工艺40纳米核心代号GF100显卡频率核心频率700MHz显存频率3696MHz显存规格显存类型GDDR5显存容量1536MB显存位宽384bit最高分辨率2560*1600显卡散热散热方式涡轮风扇显卡接口总线接口PCI Express 2.0 16X 输出/输入接口Mini HDMI显示器接口双24针DVI-I接口物理特性3D API DirectX 11SP单元480个。
Nvidia芯⽚组详细介绍!“芯”要让你看见系列之---Nvidia芯⽚组详细介绍!2007-03-13 10:44贴前话:现在主板的型号多种多样,不仅是新⼿,甚⾄⼀些⽼鸟都可能犯糊涂,为了能让⼤家都对主板有所了解,我写这篇⽂章当是抛砖引⽟,希望能对⼴⼤DIYer有所帮助。
现在⽣产主板的⼚家很多,华硕、精英、微星、DFI、映泰、七彩虹、盈通、昂达、升技…………各个⼚家定位不同的结果就是导致了市场上的主板型号多如⽜⽑,其实主板的型号再怎么多,它们都是基于某个芯⽚组的,所以只要认清了芯⽚组,主板的分辨也就不是问题了!在正式进⼊⽂章前,我们先理清⼀下概念。
芯⽚组(Chipset)是主板的核⼼组成部分,按照在主板上的排列位置的不同,通常分为北桥芯⽚和南桥芯⽚。
北桥芯⽚提供对CPU的类型和主频、内存的类型和最⼤容量、ISA/PCI/AGP插槽、ECC纠错等⽀持。
因为北桥芯⽚起着主导性的作⽤,也称为主桥(Host Bridge)。
虽然说⼀个主板芯⽚组有南北桥,但是由于北桥的重要性,所以我们在称呼⼀个主板芯⽚组时常常⽤北桥芯⽚的名称来称呼主板芯⽚组。
南桥芯⽚负责I/O总线之间的通信,如PCI总线、USB、LAN、PATA、SATA、⾳频控制器、键盘控制器、实时时钟控制器、⾼级电源管理等。
南桥⼀般位于主板上离CPU插槽较远的下⽅,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远⼀点有利于布线,⽽且更加容易实现信号线等长的布线原则。
在电脑界称设计芯⽚组的⼚家为Core Logic,Core的中⽂意义是核⼼或中⼼,光从字⾯的意义就⾜以看出其重要性。
对于主板⽽⾔,芯⽚组⼏乎决定了这块主板的功能,进⽽影响到整个电脑系统性能的发挥。
在⼏年前,芯⽚组性能的优劣,决定了主板性能的好坏与级别的⾼低。
这是因为以前CPU 的型号与种类繁多,如前⼏年就有INTEL478和775针CPU,AMD 462针、754针和939针CPU 共同存在的局⾯。
NVIDIA图灵显卡有三种核心,RTX2070显卡核心也有445mm2NVIDIA上月底发布了GeForce RTX 2080 Ti/2080/2070三款显卡,前两款将在下周解禁。
随着资料的进一步解密,人们才发现这三款显卡虽然都是图灵架构,但分别使用了三种GPU核心——TU102旗舰级核心、TU104高端核心及TU106中端核心,RTX 2070显卡也没有按照之前的惯例使用TU104核心阉割出来,而是用了TU106核心,虽然它是三者中最小的,不过核心面积依然有445mm2,堪比现在的GP102核心的471mm2。
关于GeForce RTX 2080 Ti/2080/2070三款显卡,官方公布过详细的规格,如下所示:NVIDIA的图灵GPU架构也被公开了,TU102核心一共分为6组GPC单元,每组GPC单元又拥有12个SM单元,一共是72个SM 单元,但RTX 2080 Ti也只是用了68个而已。
同时按照已经RTX 2080 Ti已经公布的参数,可以计算得出,每个SM单元将会配备64个CUDA、8个Tensor Core 、1个RT Core。
完整版的TU104核心依然是6组GPC单元,不过每组GPC改为8个SM单元,一共是48个,RTX 2080的GPU核心是TU104-400,只用上了46组,还有预留有2组空缺的。
VCZ给出的数据是545平方毫米,一共有136亿晶体管。
至于RTX 2070显卡,它有点让人意外,使用的是TU106核心,你可以将其视作RTX 2080 Ti规格砍半,3组GPC单元,3×12=36组SM单元,经过计算,RTX 2070是满血版的TU104核心。
VCZ给出的数据时454平方毫米,一共有106亿晶体管。
但是这样算下来,RTX 2070规格并不比GTX 1080好多少,性能提升堪忧。
这三种核心除了CUDA核心数等规格差异,核心面积自然也有不同,Reddit上有用户统计了NVIDIA帕斯卡Pascal、伏打Volta及图灵Turing显卡的核心面积,其中TU102核心面积754mm2,TU104也有545mm2,我们之前也估算过TU104核心面积,计算出来的结果是530-552mm2,符合预期。
NVIDIA全系列显卡对照表 在PC组件中,显卡的发展可谓是最快的,⼏乎每过⼏个⽉,便会有新的显卡产品问世。
许多⽤户常常会被名⽬繁多的显卡型号弄得眼花缭乱,搞不清楚不同型号间的性能指标、参数差异。
为更好地帮助⽤户⽐较不同显卡,我们将NVIDIA全系列显卡规格、参数作成如下对照表,供⽤户参考。
——当然,并不是绝对意义上的NVIDIA全系列显卡,某些过⽼的型号如TNT 等因早已从市⾯上消失多年⽽排除在外。
NVIDIA全系列显卡对照表显卡型号核⼼频率显存频率显存位宽显存传输率像素/时钟同期 Direct X GeForce 4 MX 440 AGP 8x 275 MHz 512 MHz 128位 8.1 GB/s 2 7 GeForce MX 4000 250 MHz ★ 32位、64位或 128位★ 2 7 GeForce FX 5200 250 MHz 400 MHz 64位 or 128位 3.2 GB/s or 6.4 GB/s 4 9.0 GeForce FX 5200 Ultra 350 MHz 650 MHz 128位 10.4 GB/s 4 9.0 GeForce FX 5600 325 MHz 550 MHz 128位 8.8 GB/s 4 9.0 GeForce FX 5500 270 MHz 400 MHz 64位 or 128位 3.2 GB/s or 6.4 GB/s 4 9.0 GeForce FX 5600 Ultra 500 MHz 800 MHz 128位 12.8 GB/s 4 9.0 GeForce FX 5700 LE 250 MHz 400 MHz 128位6.4 GB/s 4 9.0 GeForce FX 5700 425 MHz 600 MHz 128位 9.6 GB/s 4 9.0 GeForce FX 5700 Ultra 475 MHz 900 MHz 128位 14.4 GB/s 4 9.0 GeForce FX 5800 400 MHz 900 MHz 128位 14.4 GB/s 8 9.0 GeForce FX 5800 Ultra 500 MHz 1 GHz 128位 16 GB/s 8 9.0 GeForce FX 5900 XT 390 MHz 680 MHz 256位 21.7 GB/s 8 9.0 GeForce FX 5900 400 MHz 850 MHz 256位 27.2 GB/s 8 9.0 GeForce FX 5900 Ultra 450 MHz 850 MHz 256位 27.2 GB/s 8 9.0 GeForce FX 5950 Ultra 475 MHz 950 MHz 256位 30.4 GB/s 8 9.0 GeForce PCX 5300 325 MHz 650 MHz 128位 10.4 GB/s 4 9.0 GeForce PCX 5750 475 MHz 900 MHz 128位 14.4 GB/s 4 9.0 GeForce PCX 5900 350 MHz 500 MHz 256位 17.6 GB/s 8 9.0 GeForce PCX 5950 475 MHz 900 MHz 256位 30.4 GB/s 8 9.0 GeForce 6200 300 MHz 550 MHz 128位8.8 GB/s 49.0c GeForce 6200 LE 350 MHz 550 MHz 64位 4.4 GB/s 2 9.0c GeForce 6200 (TC) 350 MHz 666 MHz ★ 32位 or 64位 2.66 GB/s or 5.32 GB/s ★ 4 9.0c GeForce 6500 (TC) 400 MHz 666 MHz ★ 32位 or 64位 2.66 GB/s or 5.32 GB/s ★ 4 9.0c GeForce 6600 300 MHz 550 MHz ★ 64位 or 128位 4.4 GB/s or 8.8 GB/s ★ 8 9.0c GeForce 6600 DDR2 350 MHz 800 MHz ★ 128位12.8 GB/s ★ 8 9.0c GeForce 6600 LE 300 MHz ★ 64位 or 128位★ 4 9.0c GeForce 6600 GT 500 MHz 1 GHz 128位 16 GB/s 8 9.0c GeForce 6600 GT AGP 500 MHz 900 MHz 128位 14.4 GB/s 8 9.0c GeForce 6800 LE 300 MHz 700 MHz 256位 22.4 GB/s 8 9.0c GeForce 6800 325 MHz 600 MHz 256位 19.2 GB/s 12 9.0c GeForce 6800 AGP 325 MHz 700 MHz 256位 22.4 GB/s 12 9.0c GeForce 6800 GS 425 MHz 1 GHz 256位 32 GB/s 12 9.0c GeForce 6800 GS AGP 350 MHz 1 GHz 256位 32 GB/s 12 9.0c GeForce 6800 GT 350 MHz 1 GHz 256位 32 GB/s 16 9.0c GeForce 6800 Ultra 400 MHz 1.1 GHz 256位 35.2 GB/s 16 9.0c GeForce 6800 Ultra Extreme 450 MHz 1.1 GHz 256位 35.2 GB/s 16 9.0c GeForce 7100 GS (TC) 350 MHz 666 MHz ★ 64位 5.3 GB/s ★ 4 9.0c GeForce 7300 SE (TC) 225 MHz ★ 64位★ 4 9.0c GeForce 7300 LE (TC) 450 MHz 648 MHz ★ 64位 5.2 GB/s ★ 4 9.0c GeForce 7300 GS (TC) 550 MHz 810 MHz ★ 64位 6.5 GB/s ★ 4 9.0c GeForce 7300 GT (TC) 350 MHz 667 MHz 128位 10.6 GB/s 8 9.0c GeForce 7600 GS 400 MHz 800 MHz 128位 12.8 GB/s 12 9.0c GeForce 7600 GT 560 MHz 1.4 GHz 128位 22.4 GB/s 12 9.0c GeForce 7800 GS 375 MHz 1.2 GHz 256位 38.4 GB/s 16 9.0c GeForce 7800 GT 400 MHz 1 GHz 256位 32 GB/s 20 9.0c GeForce 7800 GTX 430 MHz 1.2 GHz 256位 38.4 GB/s24 9.0c GeForce 7800 GTX 512 550 MHz 1.7 GHz 256位 54.4 GB/s 24 9.0c GeForce 7900 GS 450 MHz 1.32 GHz 256位 42.2 GB/s 20 9.0c GeForce 7900 GT 450 MHz 1.32 GHz 256位 42.2 GB/s 24 9.0c GeForce 7900 GTX 650 MHz 1.6 GHz 256位 51.2 GB/s 24 9.0c GeForce 7950 GT 550 MHz 1.4 GHz 256位 44.8 GB/s 24 9.0c GeForce 7950 GX2 ★★ 500 MHz 1.2 GHz x2 256位 x2 38.4 GB/s x2 24 x2 9.0c GeForce 8800 GTS ★★★ 500 MHz / 1.2 GHz 1.6 GHz 320位 64 GB/s 96 10 GeForce 8800 GTX ★★★ 575 MHz / 1.35 GHz 1.8 GHz 384位 86.4GB/s 128 10 NVIDIA全系列显卡对照表补充说明 下⾯对上页表格中部分内容作⼀补充说明 表中以“★”标注的显卡,NVIDIA允许显卡制造商可使⽤与默认参数不同的显存频率或显存位宽,因此,其最终的显存传输率也会相应地变化,与GPU出⼚默认指标有所区别。
显卡系列总结—nvidiaGeForce 100/200/300/400/500系列命名规则:从GeForce100/200系列开始,nvidia改变了显卡的命名规则。
以GeForce GTX、GeForce GTS、GeForce GT和GeForce G命名,分别代表旗舰级、高端、中端和入门。
GeForce 100系列:GeForce 100系列由GeForce 9系列重新命名而成,全系列仅针对OEM市场,而不在零售市场出现。
大致对应如下:●桌面平台:GeForce G100 - GeForce 9300的更名产品,G98核心。
GeForce GT 120 - GeForce 9500 GT,G96核心。
GeForce GT 130 - G94核心,GeForce GT 140 - GeForce 9600 GT,G94核心。
GeForce GTS 150 - GeForce 9800 GTX+,采用55nm的G92核心。
后期走入零售市场,并更名为GeForce GTS 250,●移动平台:GeForce G102M - GeForce 8400M GSGeForce G103M - GeForce 9200M GSGeForce G105M - GeForce 9300M GGeForce G107M - GeForce 9300M GSGeForce G110M - GeForce 9400M GTGeForce GT 120M - GeForce 9500M GTGeForce GT 130M - GeForce 9600M GTGeForce GTS 150M - GeForce 9800M GSGeForce GTS 160M - GeForce 9800M GTSGeForce 200系列:GeForce 200系列是NVIDIA的第十代显示芯片(100系列不能算作是一代产品)。
NVIDIA显卡系列Geforce是一个英文产品的商标。
(Geometry-Force=Geforce)几何很强GeForce是NVIDIA公司出品的显示芯片的一种系列目前已有GeForce256、GeForce2、GeForce3、GeForce4、GeForce FX、Ge Force 6系列,GeForce 7系列,GeForce 8系列,GeForce 9系列和第十代产品“G eForce+定位+型号”系列。
[编辑本段]产品简介:本文所涉及到的规格与数据,均采自Nvidia公版显卡。
第一代产品:GeForce 256DX7.0 OpenGL PCI/AGP4X(DDR版本只有AGP接口)第一款256bit显示核心的可编程GPU,支持T&L立方环境映射、Dot3凹凸映射和HDTV动态补偿和硬件alpha混合。
在显示接口方面,GeForce 256率先开始支持AGP4×快写模式。
第二代产品:GeForce 2DX7.0 OpenGL AGP4XGeFoece 2有明显高低端之分,MX系列为低端,其余系列为中高端。
加入数字振动控制(DVC),TwinView(双头显示)功能。
在当时,FSAA技术已经开始兴起,FSAA可以大量的改善画质,去除难看的锯齿,甚至是旧游戏也可以让它变得更光滑好看,此前只有3dfx的双VSA-100芯片Voodoo5支持。
GeForce2 GT S也可以用硬件FSAA,它的方式是用SuperSampling,但是SuperSampling FSAA 只能使用在低分辨率,很显然的,nVIDIA的SuperSampling方式比3dfx的MultiSa mpling的效率还要差,另外nVIDIA驱动程序没有DirectX的FSAA功能,这使得拥有FSAA技术的GeForce2 GTS并没有得到很好的改善画质的效果。
支持S3TC、FSAA、Pixels Shaders和硬件动态MPEG-2动态补偿功能。
前言无论nVIDIA又或是ATi,它们每一代的显卡的核心都有着极其繁复的命名,许多不熟悉或刚接触DIY硬件的朋友,往往对着这一大串显卡核心型号却无从寻起。
许多走进购买显卡误区的朋友,都是因为对显示核心的不了解引起的,为了帮助广大网友理清思绪,今天笔者就对目前市面上经常见到的独立显卡核心做一个整理,希望能够对广大网友有所帮助。
根据不同的芯片厂商,我们将分nVIDIA和ATi两部进行介绍,今天为大家先介绍市面常见的nVIDIA显卡核心。
在进入正题之前,我们先进入相关的基础知识介绍。
基础知识介绍nVIDIA显卡命名规律nVIDIA喜欢采用有规律的命名方式,对相同核心的不同型号显卡,以不同的命名规则区分开,以方便消费群体识别好显卡之间的级别,下面我们就说说nVIDIA常见的命名规律。
nVIDIA各代显卡都遵循了由高至低命名规则GTX > GTS > GT > GSGTX:一般可以理解为GT eXtreme,代表了极端、极致的意思,用于nVIDIA最高级别的型号,如8800GTX和最新的9800GTX,都采用了GTX的后缀。
GTS:超级加强版“Gig a-Texel Shader”的缩写,千万像素的意思,也就是每秒的像素填充率达到千万以上。
GTS最早出现在Geforce2产品中,代表当时的最高端的Geforce2。
而现在一般用于表示GTX的缩减版,级别在GTX之后,如8800GTS。
GT:频率提升版本"GeForce Technoloty"的缩写,级别低于GTS,也是广为用户群体所接受的产品型号之一,主打中端——中高端的消费市场,较具代表的就是nVIDIA“7”系列的7600GT。
GS:GS一般用于命名nVIDIA的主打产品,一般可以看作是GT的缩减版,级别低于GT,较为具代表性的就是7600GS。
值得注意的是,采用GS 命名的显卡,其核心架构可以和GT一样,只是在运行频率上落后于GT,但也可以是在核心架构上直接缩减,如7600GS 的核心架构就和7600GT一样,而8800GS的核心架构则比8800GT要有所缩水,我们在选购显卡时,要注意区分开。
