玻璃贴膜验收标准

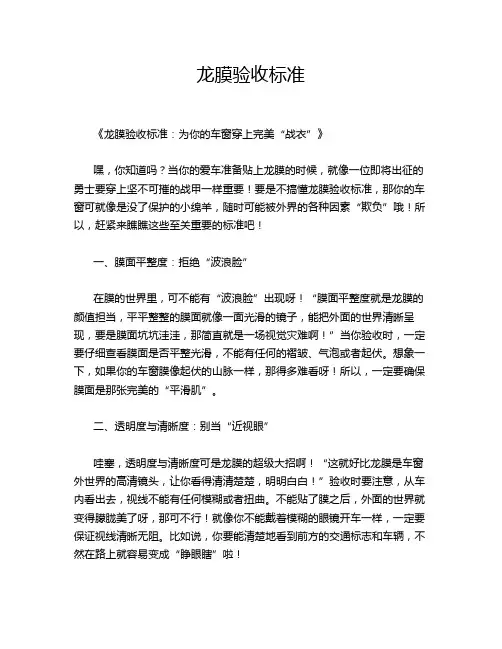

龙膜验收标准《龙膜验收标准：为你的车窗穿上完美“战衣”》嘿，你知道吗？当你的爱车准备贴上龙膜的时候，就像一位即将出征的勇士要穿上坚不可摧的战甲一样重要！要是不搞懂龙膜验收标准，那你的车窗可就像是没了保护的小绵羊，随时可能被外界的各种因素“欺负”哦！所以，赶紧来瞧瞧这些至关重要的标准吧！一、膜面平整度：拒绝“波浪脸”在膜的世界里，可不能有“波浪脸”出现呀！“膜面平整度就是龙膜的颜值担当，平平整整的膜面就像一面光滑的镜子，能把外面的世界清晰呈现，要是膜面坑坑洼洼，那简直就是一场视觉灾难啊！”当你验收时，一定要仔细查看膜面是否平整光滑，不能有任何的褶皱、气泡或者起伏。

想象一下，如果你的车窗膜像起伏的山脉一样，那得多难看呀！所以，一定要确保膜面是那张完美的“平滑肌”。

二、透明度与清晰度：别当“近视眼”哇塞，透明度与清晰度可是龙膜的超级大招啊！“这就好比龙膜是车窗外世界的高清镜头，让你看得清清楚楚，明明白白！”验收时要注意，从车内看出去，视线不能有任何模糊或者扭曲。

不能贴了膜之后，外面的世界就变得朦胧美了呀，那可不行！就像你不能戴着模糊的眼镜开车一样，一定要保证视线清晰无阻。

比如说，你要能清楚地看到前方的交通标志和车辆，不然在路上就容易变成“睁眼瞎”啦！三、边缘贴合度：拒绝“翘边侠”边缘贴合度可是个关键呀，可不能让膜变成“翘边侠”！“边缘就像是龙膜的裙摆，必须要服服帖帖地垂着，不能有任何翘起或者不贴合的地方。

”仔细检查膜的边缘是否与车窗紧密贴合，没有缝隙或者翘起的部分。

如果有，那不仅难看，还容易藏污纳垢，时间久了还可能影响膜的使用寿命。

可别让你的龙膜变成“邋遢大王”哦！四、颜色均匀度：统一“色调军团”颜色均匀度也很重要哦！“龙膜的颜色就像是一支整齐的色调军团，不能有任何一个‘叛徒’颜色不一样。

”看看膜的颜色是否均匀一致，没有色差或者色斑。

要是有一块颜色深一块颜色浅的，那可太不协调啦！就像一群士兵穿着不同颜色的军服一样，多奇怪呀！五、隔热性能：变身“清凉卫士”隔热性能可是龙膜的秘密武器呀！“它就像是一个超级清凉卫士，把炎热的阳光都挡在车外。

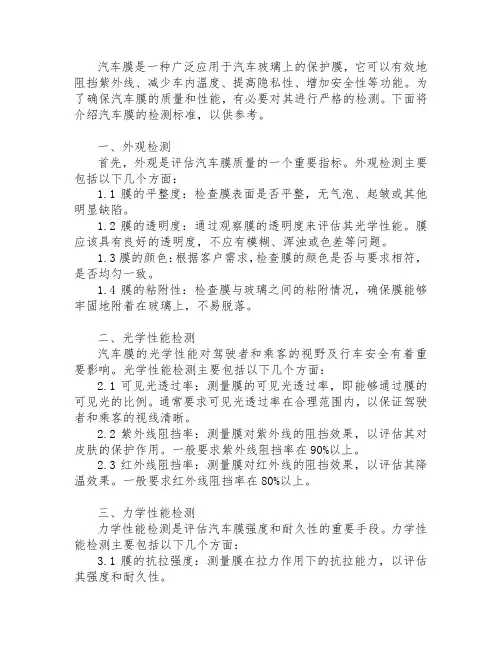

汽车膜是一种广泛应用于汽车玻璃上的保护膜，它可以有效地阻挡紫外线、减少车内温度、提高隐私性、增加安全性等功能。

为了确保汽车膜的质量和性能，有必要对其进行严格的检测。

下面将介绍汽车膜的检测标准，以供参考。

一、外观检测首先，外观是评估汽车膜质量的一个重要指标。

外观检测主要包括以下几个方面：1.1 膜的平整度：检查膜表面是否平整，无气泡、起皱或其他明显缺陷。

1.2 膜的透明度：通过观察膜的透明度来评估其光学性能。

膜应该具有良好的透明度，不应有模糊、浑浊或色差等问题。

1.3 膜的颜色：根据客户需求，检查膜的颜色是否与要求相符，是否均匀一致。

1.4 膜的粘附性：检查膜与玻璃之间的粘附情况，确保膜能够牢固地附着在玻璃上，不易脱落。

二、光学性能检测汽车膜的光学性能对驾驶者和乘客的视野及行车安全有着重要影响。

光学性能检测主要包括以下几个方面：2.1 可见光透过率：测量膜的可见光透过率，即能够通过膜的可见光的比例。

通常要求可见光透过率在合理范围内，以保证驾驶者和乘客的视线清晰。

2.2 紫外线阻挡率：测量膜对紫外线的阻挡效果，以评估其对皮肤的保护作用。

一般要求紫外线阻挡率在90%以上。

2.3 红外线阻挡率：测量膜对红外线的阻挡效果，以评估其降温效果。

一般要求红外线阻挡率在80%以上。

三、力学性能检测力学性能检测是评估汽车膜强度和耐久性的重要手段。

力学性能检测主要包括以下几个方面：3.1 膜的抗拉强度：测量膜在拉力作用下的抗拉能力，以评估其强度和耐久性。

3.2 膜的撕裂强度：测量膜在受到撕裂作用下的抗撕裂能力，以评估其耐久性。

3.3 膜的划痕抗性：检查膜表面是否容易被划伤，以评估其抗划痕性能。

3.4 膜的耐候性：将膜暴露在恶劣的气候条件下，如高温、阳光等，观察其性能变化，以评估其耐久性。

四、环保性能检测汽车膜的环保性能也是值得关注的一点。

环保性能检测主要包括以下几个方面：4.1 含铅量检测：检测膜中是否含有铅等有害物质，以保证产品的环保性。

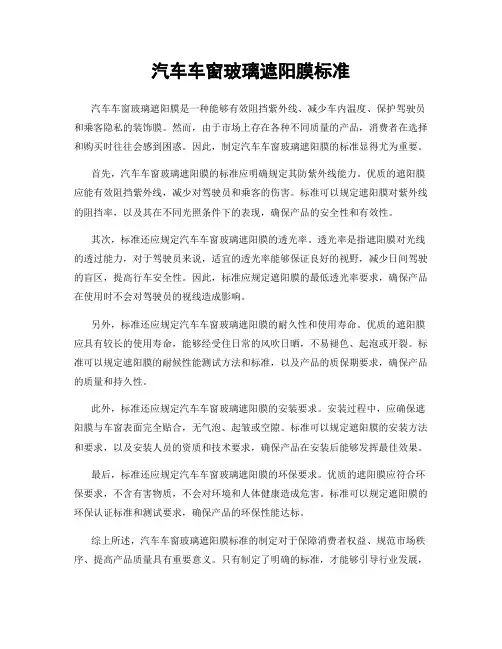

汽车车窗玻璃遮阳膜标准汽车车窗玻璃遮阳膜是一种能够有效阻挡紫外线、减少车内温度、保护驾驶员和乘客隐私的装饰膜。

然而，由于市场上存在各种不同质量的产品，消费者在选择和购买时往往会感到困惑。

因此，制定汽车车窗玻璃遮阳膜的标准显得尤为重要。

首先，汽车车窗玻璃遮阳膜的标准应明确规定其防紫外线能力。

优质的遮阳膜应能有效阻挡紫外线，减少对驾驶员和乘客的伤害。

标准可以规定遮阳膜对紫外线的阻挡率，以及其在不同光照条件下的表现，确保产品的安全性和有效性。

其次，标准还应规定汽车车窗玻璃遮阳膜的透光率。

透光率是指遮阳膜对光线的透过能力，对于驾驶员来说，适宜的透光率能够保证良好的视野，减少日间驾驶的盲区，提高行车安全性。

因此，标准应规定遮阳膜的最低透光率要求，确保产品在使用时不会对驾驶员的视线造成影响。

另外，标准还应规定汽车车窗玻璃遮阳膜的耐久性和使用寿命。

优质的遮阳膜应具有较长的使用寿命，能够经受住日常的风吹日晒，不易褪色、起泡或开裂。

标准可以规定遮阳膜的耐候性能测试方法和标准，以及产品的质保期要求，确保产品的质量和持久性。

此外，标准还应规定汽车车窗玻璃遮阳膜的安装要求。

安装过程中，应确保遮阳膜与车窗表面完全贴合，无气泡、起皱或空隙。

标准可以规定遮阳膜的安装方法和要求，以及安装人员的资质和技术要求，确保产品在安装后能够发挥最佳效果。

最后，标准还应规定汽车车窗玻璃遮阳膜的环保要求。

优质的遮阳膜应符合环保要求，不含有害物质，不会对环境和人体健康造成危害。

标准可以规定遮阳膜的环保认证标准和测试要求，确保产品的环保性能达标。

综上所述，汽车车窗玻璃遮阳膜标准的制定对于保障消费者权益、规范市场秩序、提高产品质量具有重要意义。

只有制定了明确的标准，才能够引导行业发展，推动产品质量提升，满足消费者对优质遮阳膜的需求。

希望相关部门能够尽快出台相关标准，为行业的健康发展和消费者的权益保护做出贡献。

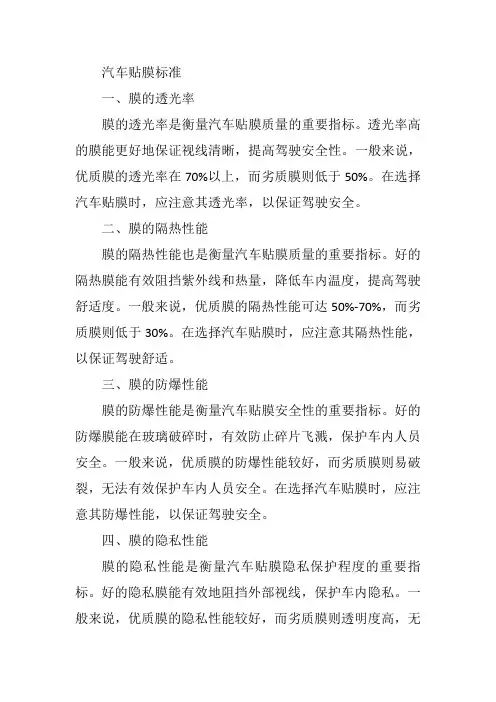

汽车贴膜标准一、膜的透光率膜的透光率是衡量汽车贴膜质量的重要指标。

透光率高的膜能更好地保证视线清晰，提高驾驶安全性。

一般来说，优质膜的透光率在70%以上，而劣质膜则低于50%。

在选择汽车贴膜时，应注意其透光率，以保证驾驶安全。

二、膜的隔热性能膜的隔热性能也是衡量汽车贴膜质量的重要指标。

好的隔热膜能有效阻挡紫外线和热量，降低车内温度，提高驾驶舒适度。

一般来说，优质膜的隔热性能可达50%-70%，而劣质膜则低于30%。

在选择汽车贴膜时，应注意其隔热性能，以保证驾驶舒适。

三、膜的防爆性能膜的防爆性能是衡量汽车贴膜安全性的重要指标。

好的防爆膜能在玻璃破碎时，有效防止碎片飞溅，保护车内人员安全。

一般来说，优质膜的防爆性能较好，而劣质膜则易破裂，无法有效保护车内人员安全。

在选择汽车贴膜时，应注意其防爆性能，以保证驾驶安全。

四、膜的隐私性能膜的隐私性能是衡量汽车贴膜隐私保护程度的重要指标。

好的隐私膜能有效地阻挡外部视线，保护车内隐私。

一般来说，优质膜的隐私性能较好，而劣质膜则透明度高，无法有效保护车内隐私。

在选择汽车贴膜时，应注意其隐私性能，以保证车内隐私保护程度。

五、膜的耐磨性能膜的耐磨性能是衡量汽车贴膜耐用性的重要指标。

好的耐磨膜能有效地抵抗划痕和磨损，延长膜的使用寿命。

一般来说，优质膜的耐磨性能较好，而劣质膜则易磨损，无法长时间使用。

在选择汽车贴膜时，应注意其耐磨性能，以保证膜的使用寿命。

六、膜的抗污染性能膜的抗污染性能是衡量汽车贴膜易清洁性的重要指标。

好的抗污染膜能有效地防止污垢和油脂附着，易于清洁和维护。

一般来说，优质膜的抗污染性能较好，而劣质膜则易污染，难以清洁和维护。

在选择汽车贴膜时，应注意其抗污染性能，以保证膜的清洁和维护方便。

七、膜的安装工艺膜的安装工艺也是衡量汽车贴膜质量的重要指标之一。

好的安装工艺能保证膜的贴合度和稳定性，提高驾驶体验。

一般来说，优质的安装工艺包括专业的施工设备、完善的施工流程和严格的施工质量检查。

钢化膜品质检查标准钢化膜是一种应用广泛的功能性薄膜，具有增加产品硬度、抗刮擦、抗冲击等特点，广泛应用于手机、平板电脑、汽车玻璃等领域。

为了确保钢化膜的品质达到标准要求，需要进行严格的品质检查。

本文将针对钢化膜品质检查标准进行详细介绍，以便更好地了解钢化膜品质的评判标准。

一、外观检查钢化膜的外观是评判其品质的重要指标之一。

在外观检查中，需要注意以下几个方面：1. 检查表面是否有明显的划痕、污渍或气泡等缺陷。

2. 检查边缘是否整齐，是否有毛刺或剥离现象。

3. 检查钢化膜是否有变形、翘边或起泡等现象。

二、硬度检测钢化膜的硬度是其重要特性之一，也是衡量其品质的重要指标。

硬度检测可采用硬度计或者专用的硬度测试仪进行，常用的硬度测试方法有以下两种：1. 硬度计法：用硬度计对钢化膜进行硬度测试，一般采用Vickers 硬度计或者Knoop硬度计。

2. 弯曲试验法：将钢化膜固定在一个支架上，通过施加一定的压力使其发生弯曲，然后测量弯曲程度来判断钢化膜的硬度。

三、耐冲击性检测钢化膜作为保护层，其耐冲击性是评价其品质的重要指标之一。

常用的耐冲击性检测方法有以下两种：1. 自由下落球法：用一定质量的钢球由一定高度自由落下，观察钢化膜是否破裂或者出现明显的划痕。

2. 高速冲击法：采用冲击试验机对钢化膜进行冲击，观察其是否能够承受一定冲击力而不破裂。

四、透光性检测钢化膜的透光性是评判其品质的重要指标之一。

透光性检测常用的方法有以下两种：1. 透光率测定法：使用专用的透光率测试仪测量钢化膜的透光率，一般以百分比表示。

2. 漫反射光测定法：使用漫反射光测定仪对钢化膜进行测试，评估其漫反射光的强度。

五、耐磨性检测钢化膜的耐磨性是评价其品质的重要指标之一。

耐磨性检测常用的方法有以下两种：1. 砂纸磨损法：使用一定规格的砂纸对钢化膜进行磨损，观察其表面是否出现划痕或磨损痕迹。

2. 磨损试验机法：采用磨损试验机对钢化膜进行磨损测试，观察其经过一定次数的磨损后是否出现明显的划痕或磨损。

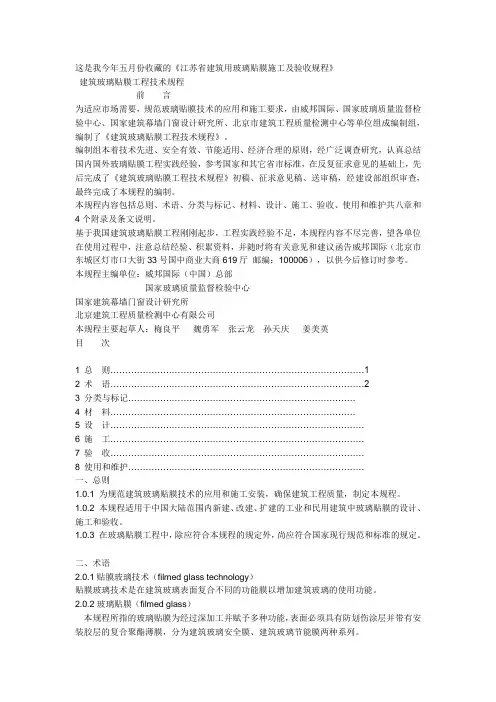

这是我今年五月份收藏的《江苏省建筑用玻璃贴膜施工及验收规程》建筑玻璃贴膜工程技术规程前言为适应市场需要，规范玻璃贴膜技术的应用和施工要求，由威邦国际、国家玻璃质量监督检验中心、国家建筑幕墙门窗设计研究所、北京市建筑工程质量检测中心等单位组成编制组，编制了《建筑玻璃贴膜工程技术规程》。

编制组本着技术先进、安全有效、节能适用、经济合理的原则，经广泛调查研究，认真总结国内国外玻璃贴膜工程实践经验，参考国家和其它省市标准，在反复征求意见的基础上，先后完成了《建筑玻璃贴膜工程技术规程》初稿、征求意见稿、送审稿，经建设部组织审查，最终完成了本规程的编制。

本规程内容包括总则、术语、分类与标记、材料、设计、施工、验收、使用和维护共八章和4个附录及条文说明。

基于我国建筑玻璃贴膜工程刚刚起步，工程实践经验不足，本规程内容不尽完善，望各单位在使用过程中，注意总结经验、积累资料，并随时将有关意见和建议函告威邦国际（北京市东城区灯市口大街33号国中商业大商619厅邮编：100006），以供今后修订时参考。

本规程主编单位：威邦国际（中国）总部国家玻璃质量监督检验中心国家建筑幕墙门窗设计研究所北京建筑工程质量检测中心有限公司本规程主要起草人：梅良平魏勇军张云龙孙天庆姜美英目次1 总则 (1)2 术语 (2)3 分类与标记……………………………………………………………………4 材料…………………………………………………………………………5 设计……………………………………………………………………………6 施工……………………………………………………………………………7 验收……………………………………………………………………………8 使用和维护………………………………………………………………………一、总则1.0.1 为规范建筑玻璃贴膜技术的应用和施工安装，确保建筑工程质量，制定本规程。

1.0.2 本规程适用于中国大陆范围内新建、改建、扩建的工业和民用建筑中玻璃贴膜的设计、施工和验收。

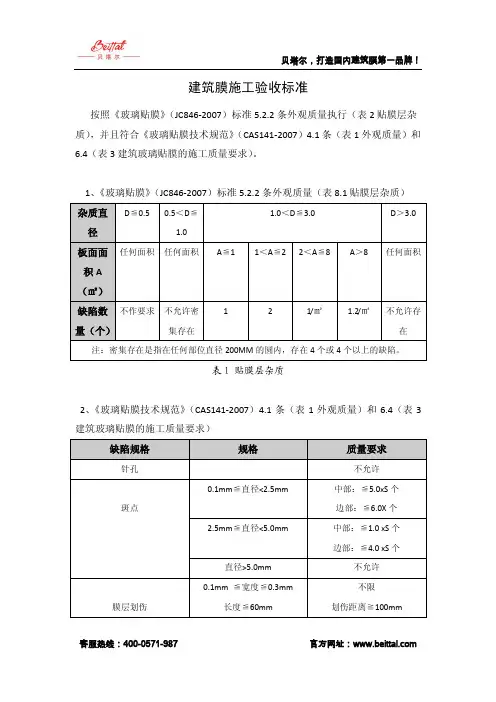

太阳膜施工验收标准
太阳膜施工验收标准
1、整张安装，不能拼接；
2、前档风玻璃折痕超过去时1个（包括一个）长度不超过2cm。

位置一般在边角部（离边不得超10cm）；在雨刮有效范围内，不允许有折痕，明显灰点的数量不超过十个。

坐在驾驶位透过前挡看车外的景物，不存在模糊，色差现象。

3、后档风玻璃折痕不超过一个（包括一个）；位置一般在边角部（离边不正超过2cm）侧面折痕不超过一个（包括一个）；没有严重的水痕影响视线；
4、所有贴膜后的玻璃不能有水、气泡；
5、侧窗上端膜裁切平直，升到顶部不能漏光；侧边玻璃不能漏光（膜在胶条以外；有光线透过为漏光）；副窗玻璃边缘允许漏光，但最大距离不超过1mm；
5、贴前、后档时，膜离窗边黑点的最大距离正负不超过2mm；
6、贴膜处玻璃不能有划痕；
7、侧窗贴膜处胶条不能有划痕；
8、离车1m距离查看，在玻璃贴切膜后局部10cm直径范围内尘点数不能超过10个；
9、高端金属膜因有多层金属层，在烤膜的时候可能会出现金属虚印，但位置一般在边部（离边15cm内）中间位置不允许出现；
10、贴膜是高风险的服务顸目，因技术水平各玻璃缺陷，存在玻璃破裂的可能，如果在装贴中或装贴后二十四小时内出现玻璃破裂的现象，装贴店负责更。

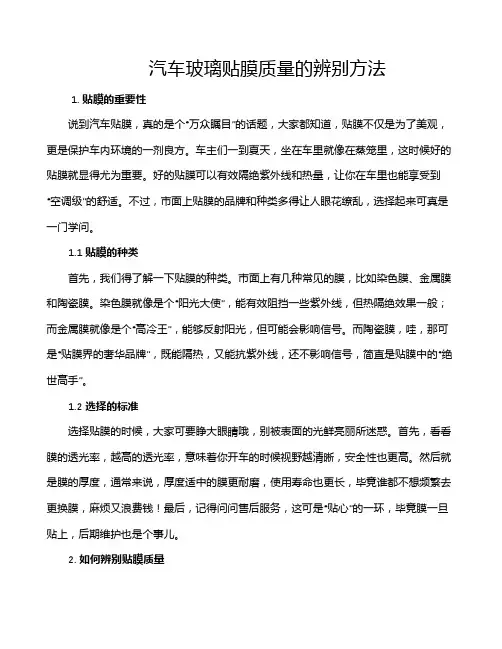

汽车玻璃贴膜质量的辨别方法1. 贴膜的重要性说到汽车贴膜，真的是个“万众瞩目”的话题，大家都知道，贴膜不仅是为了美观，更是保护车内环境的一剂良方。

车主们一到夏天，坐在车里就像在蒸笼里，这时候好的贴膜就显得尤为重要。

好的贴膜可以有效隔绝紫外线和热量，让你在车里也能享受到“空调级”的舒适。

不过，市面上贴膜的品牌和种类多得让人眼花缭乱，选择起来可真是一门学问。

1.1 贴膜的种类首先，我们得了解一下贴膜的种类。

市面上有几种常见的膜，比如染色膜、金属膜和陶瓷膜。

染色膜就像是个“阳光大使”，能有效阻挡一些紫外线，但热隔绝效果一般；而金属膜就像是个“高冷王”，能够反射阳光，但可能会影响信号。

而陶瓷膜，哇，那可是“贴膜界的奢华品牌”，既能隔热，又能抗紫外线，还不影响信号，简直是贴膜中的“绝世高手”。

1.2 选择的标准选择贴膜的时候，大家可要睁大眼睛哦，别被表面的光鲜亮丽所迷惑。

首先，看看膜的透光率，越高的透光率，意味着你开车的时候视野越清晰，安全性也更高。

然后就是膜的厚度，通常来说，厚度适中的膜更耐磨，使用寿命也更长，毕竟谁都不想频繁去更换膜，麻烦又浪费钱！最后，记得问问售后服务，这可是“贴心”的一环，毕竟膜一旦贴上，后期维护也是个事儿。

2. 如何辨别贴膜质量接下来，我们要深挖一下，怎么辨别贴膜的质量，确保你买的不是“智商税”。

首先，拿出手机，照着膜拍几张照片，看看有没有色差或气泡。

如果拍出来的膜色彩均匀，没有什么奇怪的瑕疵，那就基本可以放心了；如果拍出来像个“黑洞”，那可得考虑换个牌子了。

2.1 手感和外观然后，触摸一下膜的表面，好的膜摸起来光滑且有弹性，手感不腻就对了。

如果摸起来像个粗糙的沙滩，那可能就是劣质膜的表现。

外观方面，膜的边缘应该处理得当，没有撕裂或毛边。

如果边缘像“稻草人”一样，这可就大大降低了整体美观度。

2.2 使用体验此外，实际使用的体验也非常重要。

车主们不妨在购买前，试着问问身边的朋友，看看他们对某个品牌的看法。

太阳膜施工验收标准
1、整张安装，不能拼接；
2、前档风玻璃折痕超过去时1个（包括一个）长度不超过2cm。

位置一般在边角部（离边不得超10cm）；在雨刮有效范围内，不允许有折痕，明显灰点的数量不超过十个。

坐在驾驶位透过前挡看车外的景物，不存在模糊，色差现象。

3、后档风玻璃折痕不超过一个（包括一个）；位置一般在边角部（离边不正超过2cm）侧面折痕不超过一个（包括一个）；没有严重的水痕影响视线；
4、所有贴膜后的玻璃不能有水、气泡；
5、侧窗上端膜裁切平直，升到顶部不能漏光；侧边玻璃不能漏光（膜在胶条以外；有光线透过为漏光）；副窗玻璃边缘允许漏光，但最大距离不超过1mm；
5、贴前、后档时，膜离窗边黑点的最大距离正负不超过2mm；
6、贴膜处玻璃不能有划痕；
7、侧窗贴膜处胶条不能有划痕；
8、离车1m距离查看，在玻璃贴切膜后局部10cm直径范围内尘点数不能超过10个；
9、高端金属膜因有多层金属层，在烤膜的时候可能会出现金属虚印，但位置一般在边部（离边15cm内）中间位置不允许出现；
10、贴膜是高风险的服务顸目，因技术水平各玻璃缺陷，存在玻璃破裂的可能，如果在装贴中或装贴后二十四小时内出现玻璃破裂的现象，装贴店负责更。

名称指导书制订单位品保版本■初版□修订一版文件等级□极机密□机密□密■一般核刘力纲审刘力纲立刘力纲1、目的：1-1建立我司钢化玻璃膜产品进料、出货检验标准。

使品检工作有据可依。

使制造者明确质量要求。

2、范围：本公司所有外购钢化玻璃膜产品、及制程涉及到的钢化玻璃膜产品，皆适用之。

3、权责：3-1 采购须要求供应商提供AB胶原始材料证明；钢化玻璃水滴角测试、耐磨擦实验、落球实验、三点抗压测试的测试报告。

3-2 品保：按此标准检验、判定、记录。

3-3 资材：按此标准采购、入库、发料、出货。

3-4 生产：按此标准生产、制造。

4定义：.4-1 .致命缺陷（CR）：制品对使用者之生命，财产有危害4-2 主要缺陷(MAN ) ：制品不能发挥本身功能，失却商品价值或功能不良，引起故障之可能性，及制品外观不良，严重影响商品之品位，以及有可能导致客人退货或投诉。

4-3 轻微缺陷(MIN) ：对制品基本功能不影响，而对商品价值影响又不大，能简易除去之缺陷，并不会引起客人不满。

5. 检验条件5-1 环境湿度：25度+/-3度；检视距离：灯光45 +/-5CM；目视距离：20-30 CM5-2 检视视角：45度-90度；平视与上下反光检验5-3 检验时间：定点3S，总时间15-20S5-4 检视背景颜色：黑色5-5 检验员视力：裸视或矫正视力在1.0以上。

5-6 注意事项：检验时不可使用任何放大装置6．抽样方式6-1 外观检验：MIL-STD-105E单次正常抽样表LEVELII AQL=0.65；致命缺陷＝０Ｍaj＝0.65 Min=2.56-2 可靠性测试：取样3-5pcs按本指导书的可靠性测试方法测试。

名称指导书制订单位品保版本■初版□修订一版文件等级□极机密□机密□密■一般核刘力纲审刘力纲立刘力纲7.外观检验序号检验内容允收标准检验方法缺陷等级7-1 尺寸检验根据工程图纸卡尺Maj7-2 点状缺陷（黑点.白点.异色点.凹凸点，坑点，气泡）1,φ≤0.1mm,忽略不计（密集不允许）2 0.1<φ≤0.2mm，间距大于10mm，允收2个3 0.2mm<φ≤0.3mm ，欠收一个4 φ>0.3mm，拒收φ点套卡目视Maj7-3 线状刮伤异物1．宽（W）<0.04忽略不计(密集不允许)2 0.04mm<W≤0.06mm, 长（L）<5mm,间距大于20mm,允收2条3 W>0.06mm拒收4不可有异物目视φ点套卡Maj7-4 崩边角崩不可有崩边,角崩,锯齿等目视Maj 7-5 破裂裂痕不可有破碎断裂目视Maj7-6 表面纯净度1.不可有脏污,油污,指纹印,保护膜残胶2.不可有发蒙,发白目视Maj7-7 色差不允许有色差目视Maj7-8 AB胶贴合1不可有错位,单位允许±0.1mm2 AB胶粘合区不可有凸点,凹点,气泡,残胶,溢胶,异物,划伤等目视Maj名称指导书制订单位品保版本■初版□修订一版文件等级□极机密□机密□密■一般核刘力纲审刘力纲立刘力纲8.可靠性测试方法及标准序号测试内容测试标准测试方法缺陷等级8-1 初始水滴接触角在钢化膜表面任意选取3个点，水滴凝聚不散且接触角度≥110°水滴角测试仪Maj8-2 耐摩擦测试1000g负载，0000#钢丝绒，接触面积≥10mm×10mm，40圈/min,测试时间：50-60min，经过2000次摩擦后，测试水滴接触角≥100°耐摩擦测试仪Maj8-3 落球测试测试标准：使用φ25mm，重约50g钢球，距工件500mm自由落下冲击一次，冲击后要无破痕，无损伤落球测试架Maj 9钢化玻璃膜贴合检验标准序号检验内容检测方法和判断标准测试方法缺陷等级9-1 贴合错位孔位，钢化膜边没有明显偏移，允许公差±1mm目视Maj9-2点状缺陷允许0.1mm<φ≤0.2mm，不能超过3点且间距20mm以上目视Maj9-3气泡、水波纹1不可有气泡，水波纹2揭开约点整片玻璃三分之一面积的粘接硅胶的保护膜再轻轻放下，不允许有气泡，水波纹3.贴好后的钢化玻璃膜不可有气泡，水波纹目视Maj名称指导书制订单位品保版本■初版□修订一版文件等级□极机密□机密□密■一般核刘力纲审刘力纲立刘力纲9-4 划动测试贴好钢化玻璃膜后的产品划动不可有卡顿现象目视Maj9-5 划伤参照外观检验标准1保护膜上的轻划伤，不会对视觉造成影响，没伤到镜片，可接收2保护膜上的重划伤，深度明显，镜片已被划伤，拒收目视Maj9-6 脱胶、残胶溢胶不可有脱胶、残胶溢胶目视Maj9-7 异物保护膜和镜片间不可有毛丝或纤维状异物目视Maj9-8 可粘合次数重复粘合10次，无残胶，气泡、水波纹且粘合效果良好。
