MEMS陀螺仪发展综述和技术研究

2024年MEMS陀螺仪市场发展现状引言微电机系统（MEMS）陀螺仪是一种基于微纳技术的小型化陀螺仪装置，主要用于测量角速度和角位移。

近年来，随着物联网、智能手机等技术的快速发展，MEMS 陀螺仪市场也呈现出快速增长的趋势。

本文旨在探讨MEMS陀螺仪市场的发展现状，并分析市场前景和发展趋势。

1. MEMS陀螺仪市场概述MEMS陀螺仪广泛应用于航空航天、汽车、消费电子等领域。

随着无人机、自动驾驶车辆等技术的普及，对高性能MEMS陀螺仪的需求越来越大。

目前，市场上的MEMS陀螺仪主要分为三个主要类别：光学陀螺仪、电容陀螺仪和振动陀螺仪。

•光学陀螺仪：利用光纤的光相位差或光频差来测量角速度，具有高精度和高稳定性的特点。

•电容陀螺仪：基于电容变化来测量角速度，具有低功耗和较小尺寸的优势。

•振动陀螺仪：通过测量振动模式的变化来获取角速度信息，具有高灵敏度和高阻尼能力。

2. MEMS陀螺仪市场现状目前，全球MEMS陀螺仪市场处于快速增长阶段。

据市场研究机构统计，2019年全球MEMS陀螺仪市场规模达到XX亿美元，并预计未来几年将以复合年增长率XX%持续增长。

以下是市场现状的几个主要方面：2.1 市场驱动因素•物联网技术的快速发展推动了MEMS陀螺仪市场的增长。

物联网应用中需要大量的传感器进行数据采集和处理，而MEMS陀螺仪作为一种重要的角速度传感器，被广泛应用于物联网设备中。

•智能手机市场的快速增长也推动了MEMS陀螺仪的需求。

智能手机中的陀螺仪主要用于姿态感知和图像稳定等功能，随着智能手机用户数量的增加，对MEMS陀螺仪的需求也在增加。

•自动驾驶技术的发展对高性能MEMS陀螺仪提出了更高的要求。

自动驾驶车辆需要准确的姿态感知和导航功能，这就需要高性能的MEMS陀螺仪来提供精确的角速度测量。

2.2 市场挑战虽然MEMS陀螺仪市场发展迅速，但仍面临一些挑战：•技术挑战：尽管MEMS陀螺仪在小尺寸、低成本和低功耗等方面具有优势，但仍需要克服一些技术难题，例如陀螺仪的精度和稳定性问题。

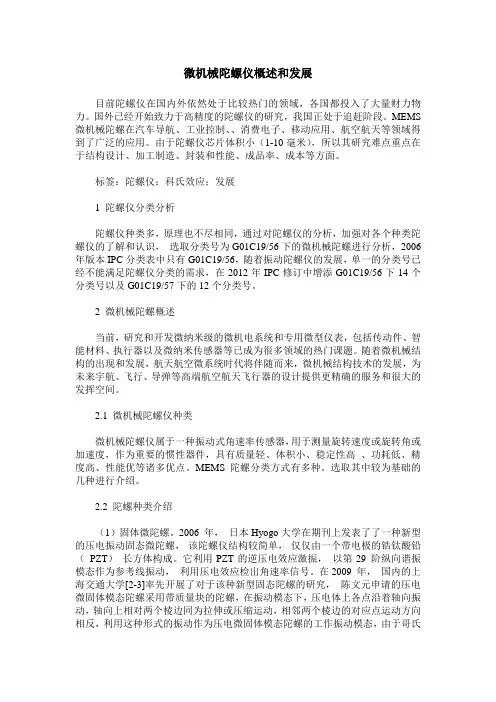

微机械陀螺仪概述和发展目前陀螺仪在国内外依然处于比较热门的领域，各国都投入了大量财力物力。

国外已经开始致力于高精度的陀螺仪的研究，我国正处于追赶阶段。

MEMS 微机械陀螺在汽车导航、工业控制、、消费电子、移动应用、航空航天等领域得到了广泛的应用。

由于陀螺仪芯片体积小（1-10毫米），所以其研究难点重点在于结构设计、加工制造、封装和性能、成品率、成本等方面。

标签：陀螺仪；科氏效应；发展1 陀螺仪分类分析陀螺仪种类多，原理也不尽相同，通过对陀螺仪的分析，加强对各个种类陀螺仪的了解和认识，选取分类号为G01C19/56下的微机械陀螺进行分析，2006年版本IPC分类表中只有G01C19/56，随着振动陀螺仪的发展，单一的分类号已经不能满足陀螺仪分类的需求，在2012年IPC修订中增添G01C19/56下14个分类号以及G01C19/57下的12个分类号。

2 微机械陀螺概述当前，研究和开发微纳米级的微机电系统和专用微型仪表，包括传动件、智能材料、执行器以及微纳米传感器等已成为很多领域的热门课题。

随着微机械结构的出现和发展，航天航空微系统时代将伴随而来，微机械结构技术的发展，为未来宇航、飞行、导弹等高端航空航天飞行器的设计提供更精确的服务和很大的发挥空间。

2.1 微机械陀螺仪种类微机械陀螺仪属于一种振动式角速率传感器，用于测量旋转速度或旋转角或加速度，作为重要的惯性器件，具有质量轻、体积小、稳定性高、功耗低、精度高、性能优等诸多优点。

MEMS 陀螺分类方式有多种。

选取其中较为基础的几种进行介绍。

2.2 陀螺种类介绍（1）固体微陀螺。

2006 年，日本Hyogo大学在期刊上发表了了一种新型的压电振动固态微陀螺，该陀螺仪结构较简单，仅仅由一个带电极的锆钛酸铅（PZT）长方体构成。

它利用PZT的逆压电效应激振，以第29 阶纵向谐振模态作为参考线振动，利用压电效应检出角速率信号。

在2009 年，国内的上海交通大学[2-3]率先开展了对于该种新型固态陀螺的研究，陈文元申请的压电微固体模态陀螺采用带质量块的陀螺，在振动模态下，压电体上各点沿着轴向振动，轴向上相对两个棱边同为拉伸或压缩运动，相邻两个棱边的对应点运动方向相反，利用这种形式的振动作为压电微固体模态陀螺的工作振动模态，由于哥氏角速度效应，压电体上的压电电势发生变化，检测质量块上的压电体电压变化，即得出加速度。

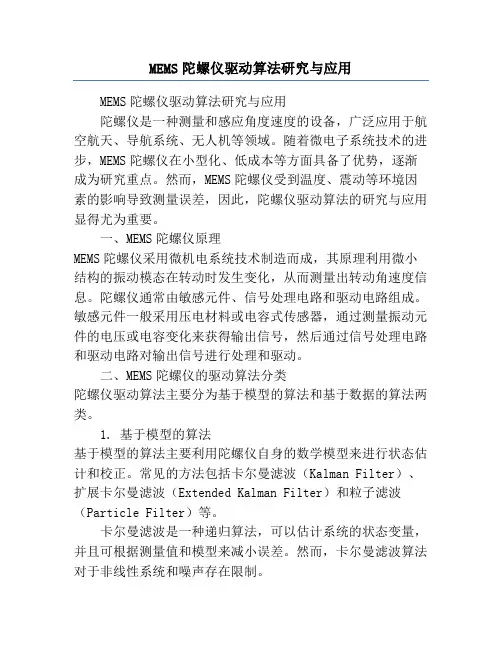

MEMS陀螺仪驱动算法研究与应用MEMS陀螺仪驱动算法研究与应用陀螺仪是一种测量和感应角度速度的设备，广泛应用于航空航天、导航系统、无人机等领域。

随着微电子系统技术的进步，MEMS陀螺仪在小型化、低成本等方面具备了优势，逐渐成为研究重点。

然而，MEMS陀螺仪受到温度、震动等环境因素的影响导致测量误差，因此，陀螺仪驱动算法的研究与应用显得尤为重要。

一、MEMS陀螺仪原理MEMS陀螺仪采用微机电系统技术制造而成，其原理利用微小结构的振动模态在转动时发生变化，从而测量出转动角速度信息。

陀螺仪通常由敏感元件、信号处理电路和驱动电路组成。

敏感元件一般采用压电材料或电容式传感器，通过测量振动元件的电压或电容变化来获得输出信号，然后通过信号处理电路和驱动电路对输出信号进行处理和驱动。

二、MEMS陀螺仪的驱动算法分类陀螺仪驱动算法主要分为基于模型的算法和基于数据的算法两类。

1. 基于模型的算法基于模型的算法主要利用陀螺仪自身的数学模型来进行状态估计和校正。

常见的方法包括卡尔曼滤波（Kalman Filter）、扩展卡尔曼滤波（Extended Kalman Filter）和粒子滤波（Particle Filter）等。

卡尔曼滤波是一种递归算法，可以估计系统的状态变量，并且可根据测量值和模型来减小误差。

然而，卡尔曼滤波算法对于非线性系统和噪声存在限制。

扩展卡尔曼滤波是对卡尔曼滤波算法的扩展，适用于非线性系统。

通过在状态和观测方程中引入泰勒展开，将非线性系统线性化，然后使用卡尔曼滤波进行递归估计。

粒子滤波是一种基于蒙特卡洛方法的滤波算法，适用于非线性和非高斯的系统。

通过使用一组随机粒子来表示可能的系统状态并进行样本重采样，可以有效地估计系统的状态。

2. 基于数据的算法基于数据的算法主要利用陀螺仪的输出数据进行校准和误差补偿。

常见的方法包括零偏校准、尺度因子校准和温度补偿等。

零偏校准是通过运动停止时陀螺仪输出的零偏量来进行校准，通常采用零偏平均法或零偏回归法。

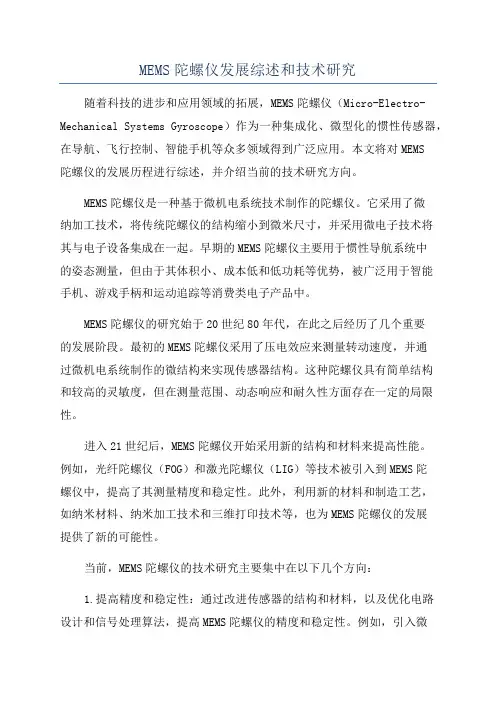

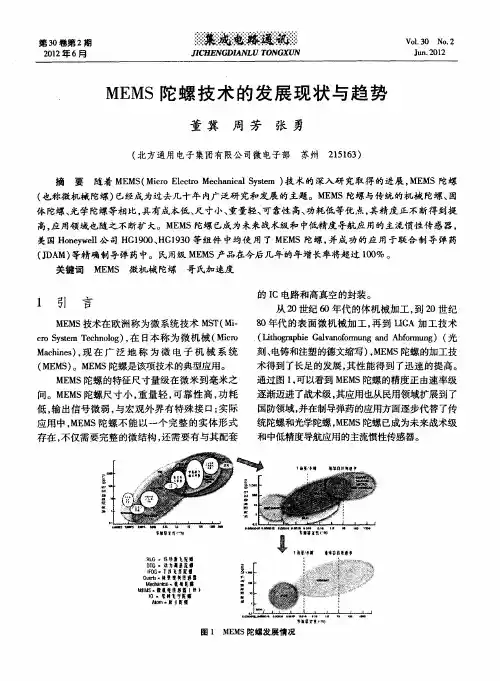

MEMS陀螺仪发展综述和技术研究随着科技的进步和应用领域的拓展，MEMS陀螺仪（Micro-Electro-Mechanical Systems Gyroscope）作为一种集成化、微型化的惯性传感器，在导航、飞行控制、智能手机等众多领域得到广泛应用。

本文将对MEMS陀螺仪的发展历程进行综述，并介绍当前的技术研究方向。

MEMS陀螺仪是一种基于微机电系统技术制作的陀螺仪。

它采用了微纳加工技术，将传统陀螺仪的结构缩小到微米尺寸，并采用微电子技术将其与电子设备集成在一起。

早期的MEMS陀螺仪主要用于惯性导航系统中的姿态测量，但由于其体积小、成本低和低功耗等优势，被广泛用于智能手机、游戏手柄和运动追踪等消费类电子产品中。

MEMS陀螺仪的研究始于20世纪80年代，在此之后经历了几个重要的发展阶段。

最初的MEMS陀螺仪采用了压电效应来测量转动速度，并通过微机电系统制作的微结构来实现传感器结构。

这种陀螺仪具有简单结构和较高的灵敏度，但在测量范围、动态响应和耐久性方面存在一定的局限性。

进入21世纪后，MEMS陀螺仪开始采用新的结构和材料来提高性能。

例如，光纤陀螺仪（FOG）和激光陀螺仪（LIG）等技术被引入到MEMS陀螺仪中，提高了其测量精度和稳定性。

此外，利用新的材料和制造工艺，如纳米材料、纳米加工技术和三维打印技术等，也为MEMS陀螺仪的发展提供了新的可能性。

当前，MEMS陀螺仪的技术研究主要集中在以下几个方向：1.提高精度和稳定性：通过改进传感器的结构和材料，以及优化电路设计和信号处理算法，提高MEMS陀螺仪的精度和稳定性。

例如，引入微纳米加工技术制作更精细的结构，采用优化的校准方法和自适应滤波算法等。

2.扩大测量范围和动态响应：目前的MEMS陀螺仪通常具有较小的测量范围和有限的动态响应能力。

因此，研究人员正在努力开发新的结构和方法来扩大其测量范围和提高动态响应能力。

其中一种可行的方法是将多个陀螺仪互补使用，以提高测量范围和精度。

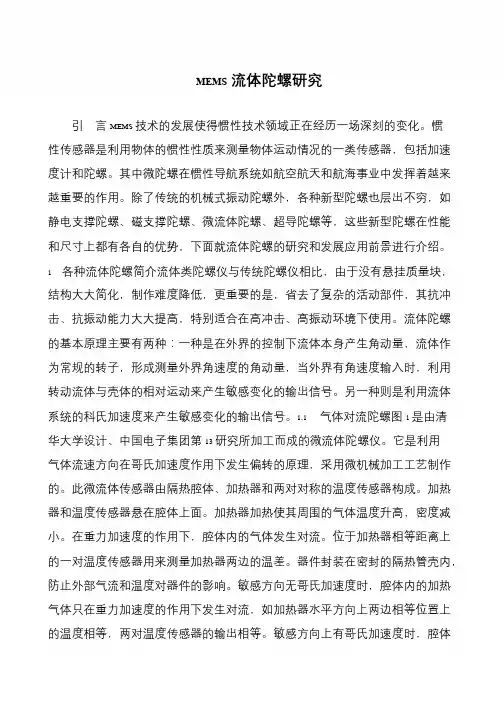

MEMS流体陀螺研究引言MEMS 技术的发展使得惯性技术领域正在经历一场深刻的变化。

惯性传感器是利用物体的惯性性质来测量物体运动情况的一类传感器，包括加速度计和陀螺。

其中微陀螺在惯性导航系统如航空航天和航海事业中发挥着越来越重要的作用。

除了传统的机械式振动陀螺外，各种新型陀螺也层出不穷，如静电支撑陀螺、磁支撑陀螺、微流体陀螺、超导陀螺等，这些新型陀螺在性能和尺寸上都有各自的优势，下面就流体陀螺的研究和发展应用前景进行介绍。

1 各种流体陀螺简介流体类陀螺仪与传统陀螺仪相比，由于没有悬挂质量块，结构大大简化，制作难度降低，更重要的是，省去了复杂的活动部件，其抗冲击、抗振动能力大大提高，特别适合在高冲击、高振动环境下使用。

流体陀螺的基本原理主要有两种：一种是在外界的控制下流体本身产生角动量，流体作为常规的转子，形成测量外界角速度的角动量，当外界有角速度输入时，利用转动流体与壳体的相对运动来产生敏感变化的输出信号。

另一种则是利用流体系统的科氏加速度来产生敏感变化的输出信号。

1.1 气体对流陀螺图1 是由清华大学设计、中国电子集团第13 研究所加工而成的微流体陀螺仪。

它是利用气体流速方向在哥氏加速度作用下发生偏转的原理，采用微机械加工工艺制作的。

此微流体传感器由隔热腔体、加热器和两对对称的温度传感器构成。

加热器和温度传感器悬在腔体上面。

加热器加热使其周围的气体温度升高，密度减小。

在重力加速度的作用下，腔体内的气体发生对流。

位于加热器相等距离上的一对温度传感器用来测量加热器两边的温差。

器件封装在密封的隔热管壳内，防止外部气流和温度对器件的影响。

敏感方向无哥氏加速度时，腔体内的加热气体只在重力加速度的作用下发生对流，如加热器水平方向上两边相等位置上的温度相等，两对温度传感器的输出相等。

敏感方向上有哥氏加速度时，腔体。

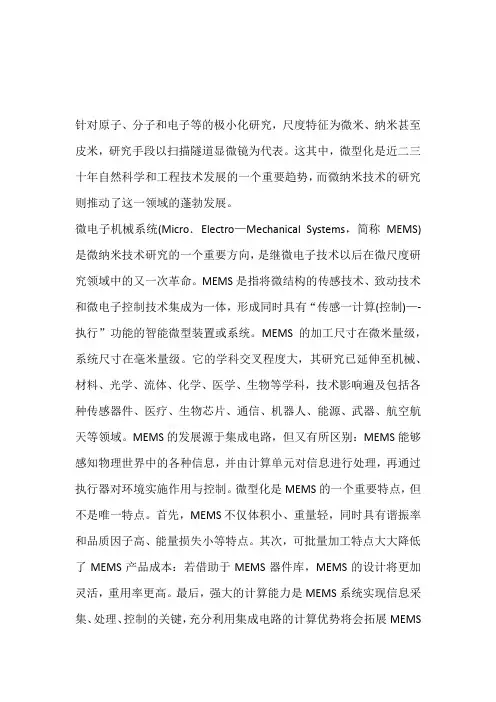

针对原子、分子和电子等的极小化研究，尺度特征为微米、纳米甚至皮米，研究手段以扫描隧道显微镜为代表。

这其中，微型化是近二三十年自然科学和工程技术发展的一个重要趋势，而微纳米技术的研究则推动了这一领域的蓬勃发展。

微电子机械系统(Micro．Electro—Mechanical Systems，简称MEMS)是微纳米技术研究的一个重要方向，是继微电子技术以后在微尺度研究领域中的又一次革命。

MEMS是指将微结构的传感技术、致动技术和微电子控制技术集成为一体，形成同时具有“传感一计算(控制)—-执行”功能的智能微型装置或系统。

MEMS的加工尺寸在微米量级，系统尺寸在毫米量级。

它的学科交叉程度大，其研究已延伸至机械、材料、光学、流体、化学、医学、生物等学科，技术影响遍及包括各种传感器件、医疗、生物芯片、通信、机器人、能源、武器、航空航天等领域。

MEMS的发展源于集成电路，但又有所区别：MEMS能够感知物理世界中的各种信息，并由计算单元对信息进行处理，再通过执行器对环境实施作用与控制。

微型化是MEMS的一个重要特点，但不是唯一特点。

首先，MEMS不仅体积小、重量轻，同时具有谐振率和品质因子高、能量损失小等特点。

其次，可批量加工特点大大降低了MEMS产品成本：若借助于MEMS器件库，MEMS的设计将更加灵活，重用率更高。

最后，强大的计算能力是MEMS系统实现信息采集、处理、控制的关键，充分利用集成电路的计算优势将会拓展MEMS在智能控制等领域的应用。

随着微电子技术和微机械加工技术的发展及振动陀螺仪的出现，使人们制造出微小型惯性元器件的梦想成为了现实。

在微观尺寸生产领域制造技术革命性的发展，使得小型元器件的尺寸突破了一个又一个极限。

如扫描隧道显微镜，可以实现原子分辨率；电子束、离子束、X 射线束制造技术，可以使器件的特征线宽做到100．250埃：分子工程也与常规的平面工艺密切地结合起来。

由于这些技术及相关技术的不断发展，使微小型制造业推进到了微米／纳米的水平。

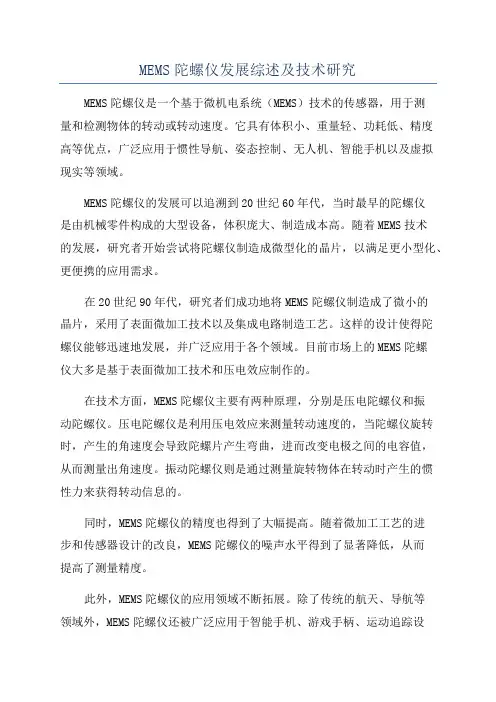

MEMS陀螺仪发展综述及技术研究MEMS陀螺仪是一个基于微机电系统（MEMS）技术的传感器，用于测量和检测物体的转动或转动速度。

它具有体积小、重量轻、功耗低、精度高等优点，广泛应用于惯性导航、姿态控制、无人机、智能手机以及虚拟现实等领域。

MEMS陀螺仪的发展可以追溯到20世纪60年代，当时最早的陀螺仪是由机械零件构成的大型设备，体积庞大、制造成本高。

随着MEMS技术的发展，研究者开始尝试将陀螺仪制造成微型化的晶片，以满足更小型化、更便携的应用需求。

在20世纪90年代，研究者们成功地将MEMS陀螺仪制造成了微小的晶片，采用了表面微加工技术以及集成电路制造工艺。

这样的设计使得陀螺仪能够迅速地发展，并广泛应用于各个领域。

目前市场上的MEMS陀螺仪大多是基于表面微加工技术和压电效应制作的。

在技术方面，MEMS陀螺仪主要有两种原理，分别是压电陀螺仪和振动陀螺仪。

压电陀螺仪是利用压电效应来测量转动速度的，当陀螺仪旋转时，产生的角速度会导致陀螺片产生弯曲，进而改变电极之间的电容值，从而测量出角速度。

振动陀螺仪则是通过测量旋转物体在转动时产生的惯性力来获得转动信息的。

同时，MEMS陀螺仪的精度也得到了大幅提高。

随着微加工工艺的进步和传感器设计的改良，MEMS陀螺仪的噪声水平得到了显著降低，从而提高了测量精度。

此外，MEMS陀螺仪的应用领域不断拓展。

除了传统的航天、导航等领域外，MEMS陀螺仪还被广泛应用于智能手机、游戏手柄、运动追踪设备等消费电子产品中。

MEMS陀螺仪在这些领域中发挥着关键的作用，如智能手机中的姿态控制、游戏手柄中的运动感应等。

尽管MEMS陀螺仪已经取得了重大的进展，但仍面临一些挑战。

其中之一是温度漂移的问题，即在不同温度下，陀螺仪的测量结果可能会有所偏差。

另外，MEMS陀螺仪在高加速度、高震动环境下的稳定性也需要进一步提高。

综上所述，MEMS陀螺仪在技术发展和应用拓展方面取得了显著的进展。

随着对陀螺仪应用场景要求的不断提升，人们对MEMS陀螺仪的研究和改进将继续进行，以满足更广泛的应用需求。
