模拟量信号干扰分析及11种解决秘诀关键词：PLC 模拟量 信号干扰1、概述随着科学技术的发展，PLC 在工业控制中的应用越来越广泛。
PLC 控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。
自动化系统中所使用的各种类型PLC ，有的是集中安装在控制室，有的是安装在生产现场和各种电机设备上，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
要提高PLC 控制系统可靠性，设计人员只有预先了解各种干扰才能有效保证系统可靠运行。
2、电磁干扰源及对系统的干扰影响PLC 控制系统的干扰源于一般影响工业控制设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位就是噪声源，即干扰源。
干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。
其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按声音干扰模式不同，分为共模干扰和差模干扰。
共模干扰和差模干扰是一种比较常用的分类方法。
共模干扰是信号对地面的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压送加所形成。
共模电压有时较大，特别是采用隔离性能差的电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V 以上。
共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O 模件损坏率较高的原因），这种共模干扰可为直流、亦可为交流。
差模干扰是指用于信号两极间得干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。
3、PLC 控制系统中电磁干扰的主要来源有哪些呢？(1) 来自空间的辐射干扰：空间的辐射电磁场（EMI ）主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰，其分布极为复杂。

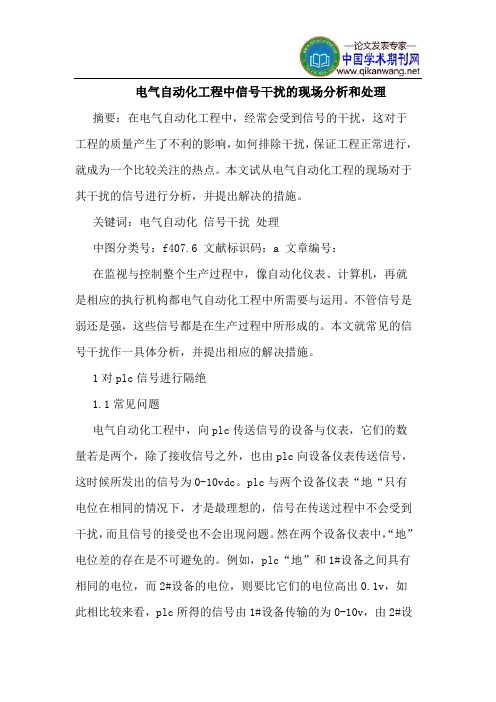

电气自动化工程中信号干扰的现场分析和处理摘要：在电气自动化工程中，经常会受到信号的干扰，这对于工程的质量产生了不利的影响，如何排除干扰，保证工程正常进行，就成为一个比较关注的热点。
本文试从电气自动化工程的现场对于其干扰的信号进行分析，并提出解决的措施。
关键词：电气自动化信号干扰处理中图分类号：f407.6 文献标识码：a 文章编号：在监视与控制整个生产过程中，像自动化仪表、计算机，再就是相应的执行机构都电气自动化工程中所需要与运用。
不管信号是弱还是强，这些信号都是在生产过程中所形成的。
本文就常见的信号干扰作一具体分析，并提出相应的解决措施。
1对plc信号进行隔绝1.1常见问题电气自动化工程中，向plc传送信号的设备与仪表，它们的数量若是两个，除了接收信号之外，也由plc向设备仪表传送信号，这时候所发出的信号为0-10vdc。
plc与两个设备仪表“地“只有电位在相同的情况下，才是最理想的，信号在传送过程中不会受到干扰，而且信号的接受也不会出现问题。
然在两个设备仪表中，“地”电位差的存在是不可避免的。
例如，plc“地”和1#设备之间具有相同的电位，而2#设备的电位，则要比它们的电位高出0.1v，如此相比较来看，plc所得的信号由1#设备传输的为0-10v，由2#设备传输的信号为0.1-10.1v，由此也就造成了误差。
与此同时，在plc处，1#设备的地线与2#设备的地线进行联接。
如若在plc地线条上施加的是0.1v的电压，将极有可能对plc地线的局部造成破坏。
此外，在现场调试中，还常常出现因为数据显示错误造成的问题。
1.2处理方法一般plc在对外部设备传出信号的时候，也会出现与上相类似的问题。
解决这些问题，使用隔离器是最为有效的方法。
当plc在对外部设备与仪表传送信号时，plc的输出不仅能为显示仪表传送信号，同样也可以为变频器设备传送信号。
为解决它们之间所存在的干扰问题，使用隔离式信号的分配器已经成为一种必然趋势。
解决现场的信号干扰问题时间:2010-04-24 22:30来源:作者:点击: 17次生产过程监视和控制中要用到多种自动化仪表、计算机及相应执行机构,过程中的信号既有微弱到毫伏级的小信号,又有数十伏的大信号,而且还有高达数千伏、数百安培的信号要处理。
从频率上讲，有直流低频范围的，也有高频/脉冲尖峰。
设备、仪表间互扰成为系统调试中必须要解决的问题。
除了电磁屏蔽之外，解决各种设备、仪表的“地”，也即信号参考点的电位差，将成为重要课题。
因为不同设备、仪表的信号要互传互送，那就存在信号参考点问题。
换句话说，要使信号完整传送，理想化的情况是所有设备、仪表中的信号有一个共同的参考点，也即共有一个“地”。
进一步讲，所有设备、仪表的信号的参考点之间电位为“零”。
但是在实际环境中，这一点几乎是不可及的，这里面除了各个设备、仪表“地”之间连线电阻产生的电压降之外，尚有各种设备、仪表在不同环境受到干扰不同，以及导线接点经受风吹雨淋，导致接点质量下降等诸多因素。
致使各个“地”之间有差别。
以示意图一为例.图一PLC与外接仪表示意图图一中标明有两个现场设备仪表向PLC传送信号以及PLC向两台现场设备仪表发出信号。
假定传送的均为0-10VDC信号。
理想情况，PLC及两个现场设备“地”电位完全相等。
传送过程中又没有干扰，这样从PLC输入来看，接收正确。
但正如前所述，两个现场设备通常有“地”电位差，举例来讲，1#设备“地”与PLC“地”同电位，2#设备比它们的“地”电位高0.1V，这样1#设备给PLC的信号为0-10V，而2#设备给PLC的为0.1V-10.1V,误差就产生了,同时1#,2#设备的“地”线在PLC汇合联接。
将0.1V电压施加在PLC地线条上，有可能损坏PLC局部“地”线，同时在显示错误数据，由此引起的问题在现场调试中屡有出现。
例如某大型建材公司的生产线调试中，使用美国AB-PLC接国内某厂家手操器。
AB-PLC的数据采集板有每八个通道，八个通道共用一个12位A/D，经过变换后，由12个光耦实现与主机隔离。
怎样才能更好解决PLC控制系统应用抗干扰问题1 . 概述随着科学技术的发展，PLC在工业控制中的应用越来越广泛。
PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。
自动化系统中所使用的各种类型PLC，有的是集中安装在控制室，有的是安装在生产现场和各电机设备上，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
要提高PLC控制系统可靠性，设计人员只有预先了解各种干扰才能有效保证系统可靠运行。
2. 电磁干扰源及对系统的干扰是什么？影响PLC控制系统的干扰源于一般影响工业控制设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位就是噪声源，即干扰源。
干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。
其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按声音干扰模式不同，分为共模干扰和差模干扰。
共模干扰和差模干扰是一种比较常用的分类方法。
共模干扰是信号对地面的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压送加所形成。
共模电压有时较大，特别是采用隔离性能差的电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V 以上。
共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O 模件损坏率较高的原因），这种共模干扰可为直流、亦可为交流。
差模干扰是指用于信号两极间得干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。
3. PLC 控制系统中电磁干扰的主要来源有哪些呢？(1) 来自空间的辐射干扰空间的辐射电磁场（EMI）主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰，其分布极为复杂。
PLC控制系统的干扰源分析与抗干扰措施作者：刘智君来源：《数字技术与应用》2013年第07期摘要：本文首先简要介绍了PLC控制系统在工业生产中的意义，然后对其应用环境中存在的干扰源类型进行了分析并重点介绍了对PLC控制系统影响较为严重的几类干扰源，最后对PLC控制系统中所应用的抗干扰技术进行了研究。
关键词：PLC控制系统干扰源抗干扰技术中图分类号：TP273 文献标识码：A 文章编号：1007-9416（2013）07-0017-01引言PLC控制系统是现代工业控制中广泛应用的一类自动控制系统，其可以有效提升工业生产效率，降低人力成本投入，促进工业企业向自动化、智能化方向发展。
但是随着大量电子电气设备的使用，PLC控制电路的应用环境的日趋复杂，其所面临的干扰种类越来越多，对控制系统所带来的危害也越来越大。
诸如电源波形即便、应用环境中的强电磁干扰以及设备电子器件的不稳定等都有可能影响到PLC控制电路的正常工作，甚至为工业企业带来经济损失。
因此，对PLC控制系统可能面临的干扰信号的来源进行分析，提出并应用适当的抑制措施来提升系统的抗干扰能力对其实际应用具有十分重要的作用。
1 PLC控制系统应用环境中的干扰源分析1.1 干扰源类型通常工业控制设备的应用环境较为恶劣，可以对PLC控制系统造成信号干扰的部位通常集中在电压或电流可发生急剧变化的位置，这些位置电磁场的剧烈变化会产生不稳定的噪声，从而对PLC控制系统带来负面影响，从而成为干扰源。
对干扰源进行分类可从如下几个方面将其分为多个种类：若按照干扰产生的原因对干扰源进行分类可将其分为放电干扰、浪涌干扰、高频振荡干扰等；若按照噪声的波形性质对干扰源进行分类可将其分为持续性干扰和脉冲性干扰等；若按照干扰模式对干扰源进行分类可将其分为共模干扰和差模干扰等。
1.2 主要干扰源分析目前我国工业控制领域中所面临的主要干扰类型为传导干扰，即经由PLC控制系统外引线引入的信号干扰。
PLC调试中常见的通信协议问题及解决方法在工业自动化领域中，PLC（可编程逻辑控制器）是一种常用的控制设备，被广泛应用于各种生产线或工业过程中。
而在PLC的调试过程中，通信协议问题往往是经常遇到的挑战之一。
本文将介绍几种常见的通信协议问题，并提供相应的解决方法，以帮助工程师们更好地解决这些问题。
1. 通信速率不匹配通信速率不匹配是常见的通信协议问题之一。
当PLC与其他设备进行通信时，如果两者的通信速率设置不一致，就可能导致通信失败或数据传输错误。
解决这个问题的方法是确保PLC与其他设备的通信速率一致，可以通过检查各设备的设置参数或手动设置来达到匹配。
2. 数据格式错误在PLC调试过程中，当数据格式错误时，通信可能因为无法正确解析信息而失败。
数据格式错误主要包括数据类型不匹配、字节序（Endianness）不一致等问题。
为解决这个问题，需要检查所使用的通信协议的数据格式要求，并确保PLC与其他设备之间传输的数据格式一致。
3. 通信地址设置错误另一个常见的问题是通信地址的设置错误。
不同设备之间的通信通常需要通过设置地址来进行数据交换，如果地址设置错误，就无法正确传输数据。
解决这个问题的方法是仔细检查各设备之间的通信地址，并确保它们在相互通信中使用正确的地址。
4. 信号干扰在工业环境中，由于设备众多且密集，信号干扰可能会对通信协议造成不良影响。
这种干扰可能来自其他电子设备、传感器或电源等，造成通信错误或中断。
为避免信号干扰，建议在布置PLC和其他设备的位置时，尽量避免干扰源，使用屏蔽电缆，并加装合适的滤波器。
5. 网络连接问题在PLC通信过程中，网络连接问题也会造成通信协议故障。
这包括网络延迟、丢包、网络故障等。
为解决网络连接问题，可以检查网络设置、网线连接是否稳定，以及确保网络设备的正常运行。
此外，可以使用网络分析工具来检测和诊断网络连接问题。
6. 协议版本不匹配不同PLC厂家或设备之间使用的通信协议版本可能并不相同，这可能导致通信失败或不兼容。

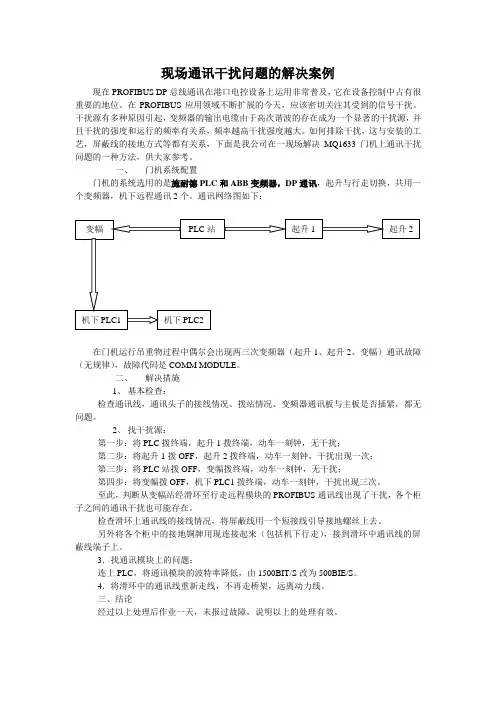

现场通讯干扰问题的解决案例现在PROFIBUS DP总线通讯在港口电控设备上运用非常普及，它在设备控制中占有很重要的地位。
在PROFIBUS应用领域不断扩展的今天，应该密切关注其受到的信号干扰。
干扰源有多种原因引起，变频器的输出电缆由于高次谐波的存在成为一个显著的干扰源，并且干扰的强度和运行的频率有关系，频率越高干扰强度越大。
如何排除干扰，这与安装的工艺，屏蔽线的接地方式等都有关系，下面是我公司在一现场解决MQ1633门机上通讯干扰问题的一种方法，供大家参考。
一、门机系统配置门机的系统选用的是施耐德PLC和ABB变频器，DP通讯，起升与行走切换，共用一个变频器，机下远程通讯2个。
通讯网络图如下：在门机运行吊重物过程中偶尔会出现两三次变频器（起升1、起升2、变幅）通讯故障（无规律），故障代码是COMM MODULE。
二、解决措施1、基本检查：检查通讯线，通讯头子的接线情况、拨站情况、变频器通讯板与主板是否插紧，都无问题。
2、找干扰源：第一步：将PLC拨终端，起升1拨终端，动车一刻钟，无干扰；第二步：将起升1拨OFF，起升2拨终端，动车一刻钟，干扰出现一次；第三步：将PLC站拨OFF，变幅拨终端，动车一刻钟，无干扰；第四步：将变幅拨OFF，机下PLC1拨终端，动车一刻钟，干扰出现三次。
至此，判断从变幅站经滑环至行走远程模块的PROFIBUS通讯线出现了干扰，各个柜子之间的通讯干扰也可能存在。
检查滑环上通讯线的接线情况，将屏蔽线用一个短接线引导接地螺丝上去。
另外将各个柜中的接地铜牌用现连接起来（包括机下行走），接到滑环中通讯线的屏蔽线端子上。
3．找通讯模块上的问题：连上PLC，将通讯模块的波特率降低，由1500BIT/S改为500BIE/S。
4．将滑环中的通讯线重新走线，不再走桥架，远离动力线。
三、结论经过以上处理后作业一天，未报过故障，说明以上的处理有效。

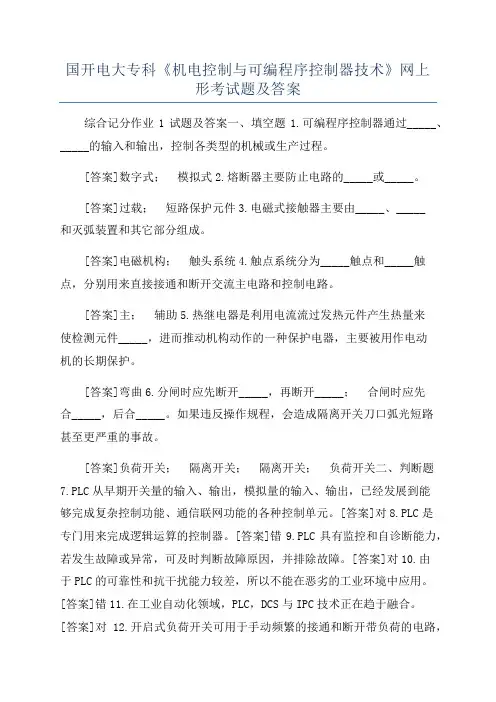

国开电大专科《机电控制与可编程序控制器技术》网上形考试题及答案综合记分作业1试题及答案一、填空题1.可编程序控制器通过_____、_____的输入和输出，控制各类型的机械或生产过程。
[答案]数字式；模拟式2.熔断器主要防止电路的_____或_____。
[答案]过载；短路保护元件3.电磁式接触器主要由_____、_____和灭弧装置和其它部分组成。
[答案]电磁机构；触头系统4.触点系统分为_____触点和_____触点，分别用来直接接通和断开交流主电路和控制电路。
[答案]主；辅助5.热继电器是利用电流流过发热元件产生热量来使检测元件_____，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
[答案]弯曲6.分闸时应先断开_____，再断开_____；合闸时应先合_____，后合_____。
如果违反操作规程，会造成隔离开关刀口弧光短路甚至更严重的事故。
[答案]负荷开关；隔离开关；隔离开关；负荷开关二、判断题7.PLC从早期开关量的输入、输出，模拟量的输入、输出，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。
[答案]对8.PLC是专门用来完成逻辑运算的控制器。
[答案]错9.PLC具有监控和自诊断能力，若发生故障或异常，可及时判断故障原因，并排除故障。
[答案]对10.由于PLC的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。
[答案]错11.在工业自动化领域，PLC，DCS与IPC技术正在趋于融合。
[答案]对12.开启式负荷开关可用于手动频繁的接通和断开带负荷的电路，以及作为线路末端的短路保护。
[答案]错13.为防止无关人员误操作，在重要场合应选用带钥匙操作的按钮。
[答案]对14.选用按钮时，通常停止按钮宜选用绿色；启动按钮优先选用红色。
[答案]错15.选用按钮时，一钮双用(启动∕停止)可以选用黑、白或灰色按钮。
[答案]对16.低压断路器即低压自动空气开关，简称自动开关，可实现电路的短路、过载、失电压与欠电压的保护，能自动分断故障电路，而且在分断故障电流后一般不需要更换零部件。
1. 概述随着科学技术的发展，PLC在工业控制中的应用越来越广泛。
PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的干扰能力是关系到整个系统可靠运行的关键。
自动化系统中所使用的各种类型PLC，有的是集中安装在控制室，有的是安装在生产现场和各种电机设备上，它们大多处在强电电路和强电设备形成的恶劣电磁环境中。
要提高PLC控制系统可靠性，设计人员只有预先了解到各种干扰才能有效保证系统可靠运行。
2. 电磁干扰源及对系统的干扰影响PLC控制系统的干扰源于一般影响工业控制设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位就是噪声源，即干扰源。
干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。
其中：按噪声产生的原因不同，分为放电噪声、偶发噪声等：按声音干扰模式不同，分为共模干扰和差模干扰是一种比较常用的分类方法。
共模干扰是信号对地面的电位差，主要是由电网串入，、地电位差及空间电磁辐射在信号线上感应的共态电压所加形成。
共模电压有时较大，特别是采用隔离性能差的电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。
共模电压通过不对称电路可转换成共模电压，直接影响测控信号，造成元器件坏，这种共模干扰可为直流、亦可谓交流。
共模干扰是指用于信号两级间得干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。
3. PLC控制系统中电磁干扰的主要来源有哪些呢?(1) 来自空间的辐射干扰空间的辐射电磁场主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰。
其分布极为复杂，若plc系统置于所设频场内，就回收到辐射干扰，其影响主要通过两条路劲，一是直接对PLC内部的辐射，由电路感应产生干扰，而是对PLC通信内网络的辐射，出通信线路的感应引入干扰。
辐射干扰与现场设备所产生的电磁干场大小，特别是频率有关，一般通过设置屏蔽电缆和PLC 局部屏蔽及高压泻放元件进行保护。
(2) 来自系统外引线的干扰主要通过电源和信号线引入，通常称为传导干扰。
这种干扰在我国工业现场教严重。
(3) 来自电源的干扰实践证明，因电源引入的干扰造成控制系统故障的情况很多，在，工程调式中遇到过，后更换隔离性能较高的PLC电源。
问题才能得到解决。
PLC系统的正常供电电源均由电网供电，由于电网覆盖范围广，将受到所有空间电磁干扰而在线路上感应电压和电路，尤其是电网内部的变化，开关操作浪涌、大型电力设备启停、交直流转动装置引起的谐波、电网短路暂态冲击等，都通过社电线路到电源边PLC电源通常采用隔离电源，但其结构及制造工艺因素使其隔离性并不理想。
实际上，由于分布参数特别是分布电容的存在，绝对隔离室不可能的。
(4) 来自接地系统混乱时引入的干扰与PLC控制系统连接的各类信号传输线，除了传输有效的各类信号之外，总会有外部干扰的影响，又能抑制设备向外发出干扰，而错误的接地，反而会引入严重的干扰信号，使PLC控制系统将无法正常工作。
Plc控制系统的地线包括系统地、屏蔽地、交流地和保护地等、接地系统混乱对PLC系统的干扰主要是各个接地点点位分布不均，不同接地点间存在地电位差，引起地环路电流，影响系统正常工作，例如电缆屏蔽层必须一点接地，如果电缆屏蔽层两端都接地，就存在地电位差，有电流流过地电位差，当发生异常状态加雷击时，地线电流将更大。
此外，屏蔽层、接地线和大地有可能构成闭合回路，在变化磁场的作用下，屏蔽层内有会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。
若系统地与其他接地处理混乱，所产生的地环流可能在地线上产生不等点位分布，影响PLC内逻辑电路和模拟电路的正常工作。
PLC工作的逻辑电压干扰容县较低，逻辑地电位的分布干扰容易影响PLC的逻辑运算和数据存储，造成数据混乱、程序跑飞或死机，模拟地电位的分布将导致测量精度下降引起对信号测控的严重失真和误动作(5) 来自信号线引入的干扰与PLC控制系统连接的各类信号传输线，除了传输有效的各类信号之外，总会有外部干扰信号侵入。
此干扰主要有两种途径：一是通过变送器或共用信号仪表的供电电源串入的电网干扰。
这往往被忽略;二是信号线受空间电磁辐射感应的干扰，即信号线上的外部感应干扰，这是很严重的。
由信号引入干扰会引起信号工作异常和测量精度大大降低，严重时将引起元器件损伤。
对于隔离性能差的系统，还将导致信号间互相干扰，引起共地系统总线回流，造成逻辑数据变化、误动和死机。
PLC控制系统因信号引入干扰造成模件损坏数相当严重，由此引起系统故障的情况也很多。
(6) 来自PLC内部的干扰主要由系统内部元器件及电路间的相互电磁辐射产生，如逻辑电路互辐射及其对模拟电路的影响，模拟地与逻辑地的相互影响及元器件间的香花不匹配使用等。
这部属于plc 制造厂对系统内部进行电磁兼容设计的内容，比较复杂，作为应用部门事无法改变，可不必过多考虑，但要选择具有较多应用实绩或经过考验的系统。
4.系统受干扰时，常会遇到以下几种主要干扰现象：(1) 系统发指令时，电机无规则地转动;(2) 信号等于零时，数字显示表数值乱跳;(3) 传感器工作时，PLC采集过来的信号与实际参数所对应得信号值不吻合，且误差值是随机的，无规律的;(4) 与交流伺服系统共用同一电源工作不正常。
5.怎么样才能更好、更简单解决PLC系统干扰?(1) 理想状态下是选用隔离性能较好的设备、选用优良的电源、动力线和信号线走线、电源接地要更加合理等，但是需要不同设备厂商共同协作才能完成，很难做到，而且成本较高。
(2) 利用模拟信号隔离器，有称作信号变送器、属于信号调理的范畴其主要起抗干扰作用。
正因为它有特别强的抗干扰能力所以在自动化控制系统中应用非常广泛。
尤其对与复杂的工业现场，控制程序越老越复杂。
信号隔离器对各种模拟量信号进行输入、输出、电源三端隔离，的确是当今自动化控制系统中抗干扰的有效措施之一。
6.为什么解决PLC系统干扰首选信号隔离器呢?(1) 使用简单方便、可靠、成本低廉，可同时解决多种干扰。
(2) 可大量减轻设计人员、系统调试人员工作量，即使复杂的系统在普通的设计人员手里，也会变得非常稳定可靠。
信号隔离器工作原理是什么?首先将PLC接受的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号或不同信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
现在市场有那么多品牌的隔离器，价格参差不齐，该怎么选择呢?隔离器位于二个系统通道之间，所以选择隔离器首先要确定输入输出功能，同时要使隔离器输入输出模式(电压型、电流型、环路供电型等)适应前后端通道接口模式，此外尚有精度、功耗、噪音、绝缘强度、总线通讯等许多重要参数涉及产品性能，例如：噪音与精度有关、功耗能量与可靠性有关，这些需要使用者慎选。
总之，试用、可靠、产品性价比是选择隔离器的主要原则。
工作原理：首先将半导体器件调制变换，然后通过光感或磁感器进行隔离转换，然后再进行解调回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理，保证变换后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：抑制公共接地、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。
标准系列导轨结构，易于安装，可有效的隔离;输入、输出和电磁阀及大地之间的电位，能克服变频器噪声级各种高低频脉动干扰。
信号隔离器的主要类型有哪些?(1) 隔离器工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高提高电气安装性能。
需要将输入的电压、电流或频频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表和PLC/DCS使用。
(2) 配电器工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流信号和电压信号，供后面的二次仪表或其它仪表使用。
(3) 安全栅一些特殊的工业现场不但需要两线制传输，既要提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。
信号隔离器安装维护应注意哪些事项?由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。
1. 使用前应详细阅读说明书。
2. 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
3. 作为隔离配电使用时，应将输入端并入电源电路中，输出端接变送器。
4. 若不正常工作应先检查接线是否正确，注意电源有无及极性发证。
为什么有时PLC接收到的现象信号误差大且稳定性差?造成这种想象的原因很多，不同仪表信号参考点之间的电位差事重要因素。
出于这个差造成仪表信号之间产生干扰电流，致使PLC误差大且稳定性差。
所以不同设备、仪表的信号有一个共同的参考点是最佳状况。
隔离器使输入/输出电气上完全隔离，在PLC上模拟接口板形成共同的参考点，达到理想装抗问题就解决了。
对4-20mA通道进行隔离，而机柜里没有设置电源的空间了。
怎么办?一种无源信号隔离器，它能实现4-20mA信号隔离且无需外接电源。
PH1033就是此类产品。
现在市场有那么多品牌的隔离器，价格惨差不齐，该怎么选择呢?隔离器位于二个系统通道之间，所以选择隔离器首先要确定输入输出功能，同时要使隔离器输入输出模式适应前后端通道接口模式，此外，尚有精度、功耗、噪音、绝缘强度、总线通讯功能等许多重要参数涉及产品性能，例如：噪音与精度有关、功耗能量与可靠性有关。
这些需要使用者慎选。
总之，适用、可靠、产品性价比是选择隔离器的主要原则。
DCS接收到的现场二线制压力变送器信号不稳定，怎么解决?二线制变送器在工业自动化领域中使用频度较高，与其他工业现场设备相同，二线制变送器也存在受干扰及抗干扰的问题。
依据DCS模拟板接口模式选用功能不同的隔离配电器，原则上要求它既能给变送器提供隔离电源、保证每个变送器有一个独立电源，又能将变送器信号隔离输送到DCS。
PLC模拟板接口是二线回路供电方式的，而且需要对信号进行隔离，怎样选用产品呢?二线回路供电方式是一种常见模拟板接口。
与这个接口相适合的产品称为二线制回路隔离系列产品。
这种隔离变送器内部的隔离器件均采用变压器方式，一方面传递了信号，另一方面也将供电端的电能传送到输入部份，使输入部分的各种电路能正常工作。
