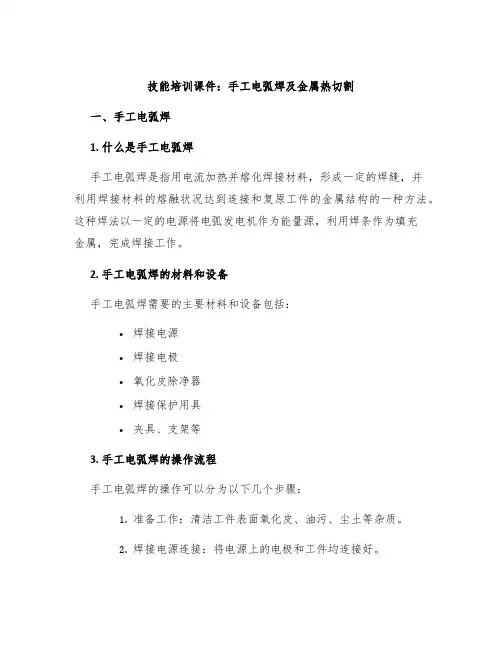

技能培训课件：手工电弧焊及金属热切割一、手工电弧焊1. 什么是手工电弧焊手工电弧焊是指用电流加热并熔化焊接材料，形成一定的焊缝，并利用焊接材料的熔融状况达到连接和复原工件的金属结构的一种方法。
这种焊法以一定的电源将电弧发电机作为能量源，利用焊条作为填充金属，完成焊接工作。
2. 手工电弧焊的材料和设备手工电弧焊需要的主要材料和设备包括：•焊接电源•焊接电极•氧化皮除净器•焊接保护用具•夹具、支架等3. 手工电弧焊的操作流程手工电弧焊的操作可以分为以下几个步骤：1.准备工作：清洁工件表面氧化皮、油污、尘土等杂质。
2.焊接电源连接：将电源上的电极和工件均连接好。
3.电弧点燃：将电极按照一定角度和力度接近工件表面，并迅速拔开，使电极上形成一定的电弧。
4.焊条加热熔化：电弧的加热作用使焊条渐渐加热，熔化出的金属材料填充在工件的接口处。
5.焊接完成：等到电焊材料和工件冷却后，就可以完成焊接过程了。
4. 手工电弧焊注意事项手工电弧焊的过程中需要注意以下几点：1.焊接区域必须干净、整齐完好。
2.一定要按照标准操作，选取合适的电极和焊接电流。
3.必须按照正确的顺序连接设备，以免引起电击等危险情况。
二、金属热切割1. 什么是金属热切割金属热切割是可以用氧-燃气混合物、燃气等火焰达到800 ℃ ~ 1600 ℃并将各种金属加热到熔点或部分熔化甚至仅是热软化的一种高温加工方法。
通过应用热喷射气体或气体流使热区限定在一定范围，并将金属熔化后利用力进行切割、离线等操作。
2. 金属热切割的材料和设备金属热切割需要的主要材料和设备包括：•喷枪与耗材•氧气和燃气等3. 金属热切割的操作流程金属热切割的操作可以分为以下几个步骤：1.准备工作：根据需要制定的方案以及要求标注放线，进行检查、试切等工作。
2.机械设备调整：根据设备的要求来进行调整。
3.开始切割：在目标位置正常进行切割。
4.监测切割质量：及时查看切割质量如何，并作出相应的调整。
