长城GW491系列汽油机零部件手册

感谢您选择了哈弗汽车。

您对您的车辆越熟悉，您就会发现使用它会带来更多的愉悦和方便。

因此我们请您：在使用您的车辆之前，请仔细阅读本手册。

您能得到有关车辆操作的重要提示，从而充分利用车辆的技术优点。

此外，您还会得到对本车行驶安全性、交通安全性以及车辆最佳保值非常有用的信息。

衷心祝愿您旅程安全愉快！12/05/20211 概览包含了说明书的使用声明、符号含义解释、服务商查询方式等。

车辆装备请注意，本手册包含了该车型系列的所有标准装备、国别装备和特殊装备。

因此，本手册中所描述的某些装备或功能可能并未装配在您的车辆上或仅在某些市场提供。

具体配置信息，请查阅相关销售资料或咨询您购车时的经销商。

附件、备件和改装现在我们不仅可以买到纯正零部件，也可以买到其他各种适用于本车的备件和附件。

假如需要更换零部件，建议使用纯正零部件加以更换，也可以使用其他符合质量要求的零部件。

对于非纯正备件和附件以及使用非纯正备件和附件进行更换和安装，我们无法提供任何保证并不承担任何责任和义务。

此外，由于使用非纯正备件和附件而引起的车辆损坏和性能问题，均不在质量担保范围之内。

手册时效性本手册中提供的所有信息到手册发布时为止均为最新资料。

但是，由于产品不断改进，本手册所含内容会随时更新，届时恕不另行通知。

根据车辆规格，图中所示车辆的设备可能会与您的车辆有所不同。

关于符号这代表警告事项。

如果忽视这些警告事项，则可能导致人员严重伤亡。

此类警告告知您必须做什么或严禁做什么，以降低您和他人严重伤亡的风险。

注意这代表注意事项。

如果忽视这些注意事项，则可能导致车辆或其设备损坏。

此类注意告知您必须做什么或严禁做什么，以避免或降低车辆及其设备受损的风险。

提示这代表提示内容。

此类内容包含可能对您有所帮助的辅助信息。

中间带有一条斜杠的圆圈标志表示“不要”、“不要进行此操作”或“不要让此类情况发生”。

(▷第X页)此符号提示您，更多详细信息请参见该页。

获取说明书说明书包含详细的车辆功能介绍及警告注意事项，还包含行驶安全性、交通安全性、车辆最佳保值等非常有用的信息，可通过车载多媒体显示屏、手机、官网进行查看。

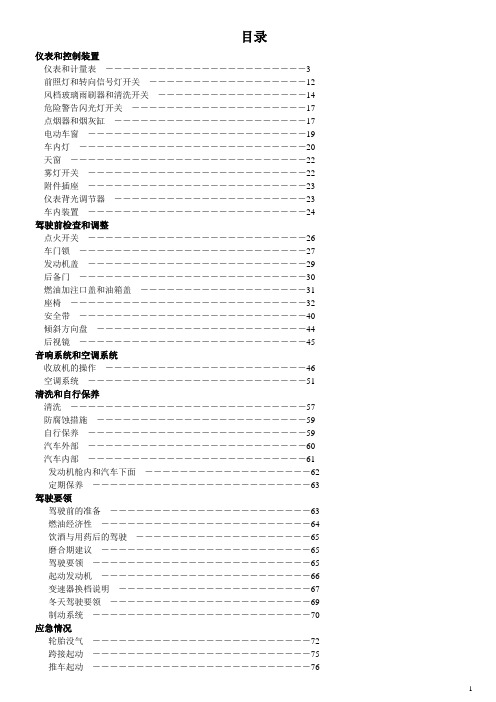

目录仪表和控制装置仪表和计量表－－－－－－－－－－－－－－－－－－－－－－－3 前照灯和转向信号灯开关－－－－－－－－－－－－－－－－－－12 风档玻璃雨刷器和清洗开关－－－－－－－－－－－－－－－－－14 危险警告闪光灯开关－－－－－－－－－－－－－－－－－－－－17 点烟器和烟灰缸－－－－－－－－－－－－－－－－－－－－－－17 电动车窗－－－－－－－－－－－－－－－－－－－－－－－－－19 车内灯－－－－－－－－－－－－－－－－－－－－－－－－－－20 天窗－－－－－－－－－－－－－－－－－－－－－－－－－－－22 雾灯开关－－－－－－－－－－－－－－－－－－－－－－－－－22 附件插座－－－－－－－－－－－－－－－－－－－－－－－－－23 仪表背光调节器－－－－－－－－－－－－－－－－－－－－－－23 车内装置－－－－－－－－－－－－－－－－－－－－－－－－－24 驾驶前检查和调整点火开关－－－－－－－－－－－－－－－－－－－－－－－－－26 车门锁－－－－－－－－－－－－－－－－－－－－－－－－－－27 发动机盖－－－－－－－－－－－－－－－－－－－－－－－－－29 后备门－－－－－－－－－－－－－－－－－－－－－－－－－－30 燃油加注口盖和油箱盖－－－－－－－－－－－－－－－－－－－31 座椅－－－－－－－－－－－－－－－－－－－－－－－－－－－32 安全带－－－－－－－－－－－－－－－－－－－－－－－－－－40 倾斜方向盘－－－－－－－－－－－－－－－－－－－－－－－－44 后视镜－－－－－－－－－－－－－－－－－－－－－－－－－－45 音响系统和空调系统收放机的操作－－－－－－－－－－－－－－－－－－－－－－－46 空调系统－－－－－－－－－－－－－－－－－－－－－－－－－51 清洗和自行保养清洗－－－－－－－－－－－－－－－－－－－－－－－－－－－57 防腐蚀措施－－－－－－－－－－－－－－－－－－－－－－－－59 自行保养－－－－－－－－－－－－－－－－－－－－－－－－－59 汽车外部－－－－－－－－－－－－－－－－－－－－－－－－－60 汽车内部－－－－－－－－－－－－－－－－－－－－－－－－－61 发动机舱内和汽车下面－－－－－－－－－－－－－－－－－－－62 定期保养－－－－－－－－－－－－－－－－－－－－－－－－－63 驾驶要领驾驶前的准备－－－－－－－－－－－－－－－－－－－－－－－63 燃油经济性－－－－－－－－－－－－－－－－－－－－－－－－64 饮酒与用药后的驾驶－－－－－－－－－－－－－－－－－－－－65 磨合期建议－－－－－－－－－－－－－－－－－－－－－－－－65 驾驶要领－－－－－－－－－－－－－－－－－－－－－－－－－65 起动发动机－－－－－－－－－－－－－－－－－－－－－－－－66 变速器换档说明－－－－－－－－－－－－－－－－－－－－－－67 冬天驾驶要领－－－－－－－－－－－－－－－－－－－－－－－69 制动系统－－－－－－－－－－－－－－－－－－－－－－－－－70 应急情况轮胎没气－－－－－－－－－－－－－－－－－－－－－－－－－72发动机过热－－－－－－－－－－－－－－－－－－－－－－－－76 牵引车牵引－－－－－－－－－－－－－－－－－－－－－－－－77 技术信息车辆验证－－－－－－－－－－－－－－－－－－－－－－－－－78 整车参数－－－－－－－－－－－－－－－－－－－－－－－－－79 推荐系列－－－－－－－－－－－－－－－－－－－－－－－－－80 发动机技术参数－－－－－－－－－－－－－－－－－－－－－－81 拧紧力矩－－－－－－－－－－－－－－－－－－－－－－－－－81 传动系统技术参数－－－－－－－－－－－－－－－－－－－－－82 行走系统技术参数－－－－－－－－－－－－－－－－－－－－－83 转向系统技术参数－－－－－－－－－－－－－－－－－－－－－83 制动系统参数－－－－－－－－－－－－－－－－－－－－－－－831．门开报警指示灯2．后备门报警指示灯3．机油压力信号灯4．ABS信号灯(如果装备ABS)5．座椅安全带提醒指示灯6．左转向信号指示灯7．制动系统故障指示灯(预留灯)8．远光指示灯9．右转向信号指示灯10．充电系统指示灯11．安全气囊指示灯(如果装备安全气囊)12．制动指示灯13．四驱指示灯14．制动液面报警指示灯15．前机盖报警指示灯16．灯光总开关信号灯17．驻车制动指示灯18．发动机故障指示灯19．水温表20．水温过热指示灯21．发动机转速表22．前雾灯指示信号灯23．后雾灯指示信号灯24．后除霜指示灯25．车速表26．里程显示器27．里程显示器转换按钮28．燃油报警指示灯29．燃油表1．门开报警指示灯>两侧车门打开或门未关到位，此指示灯点亮。

长城系列全车油品使用指南1：手动4驱老哈弗汽油款:4G64，491Q发动机油：4-4.3L，规格：无损耗机油现象的，一般5W-30，10W-30，，5W-40，0-4010-40，没有必须专用规格，越稠噪音越大，燃油经济性越差，特冷可以0W-30，高转速，山路，藏区路10-30，0-40，5-40，以减少蒸发损失，当然也可以用粘度低的就是带点油补充即可（这里讲的是合成油）前桥：1.4L后桥：2.9L规格：GL575W、80W-90.110.140，双曲线齿轮油，看路况选择规格，有LSD的需用LSD专用油手动分动器：2.7L手波箱，(SC5M4D-C)2.2L，规格：GL475W90双曲线齿轮油（MTF，MTL不可使用）助力转向油：ATF（自动波箱油）0.7L，不可以用ATL（低粘度ATF）刹车：0.5-0.7L，离合0.15LDOT4规格，刹车油，要真品，最好合成的，DOT5.1规格，别用。

防冻液：8L，最好是硅酸盐有机酸混合型，磷酸盐型尽量不用2：电控4驱新哈弗汽油款4G69发动机油：4-4.3L规格：无损耗机油现象的，一般5W-30，10W-30，，5W-40，0-4010-40，没有必须专用规格，越稠噪音越大，燃油经济性越差，特冷可以0W-30，高转速，山路，藏区路10-30，0-40，5-40，以减少蒸发损失，当然也可以用粘度低的就是带点油补充即可（这里讲的是合成油）。

前桥：1.4L后桥：2.9L规格：GL575W、80W-90.110.140，双曲线齿轮油，看路况选择规格，有LSD的需用LSD专用油。

电控分动器：1.2LATF（自动波箱油）0.7L，不可以用ATL（低粘度ATF）手波箱(ZM001DF)：2.5L规格：GL475W90双曲线齿轮油（MTF，MTL不可使用）助力转向油：ATF（自动波箱油）0.7L，不可以用ATL（低粘度ATF）刹车：0.5-0.7L，离合0.15LDOT4规格，刹车油，要真品，最好合成的。

2009款新君威整车原厂维修手册（三）发动机发动机机械系统 - 20 升 9-599305 水管支撑托架 403 发动机油底壳螺栓306 节温器衬垫 404 发动机油底壳长螺栓307 节温器 405 机油滤清器308 节温器壳盖 406 机油滤清器盖O形圈309 节温器壳盖螺栓 407 机油滤清器盖310 输水管 433 活塞机油加注器311 输水管O形圈密封件 700 机油压力开关312 水泵 701 曲轴位置传感器螺栓313 水泵到发动机气缸体密封件 702 曲轴位置传感器400 发动机油底壳 703 爆震传感器401 发动机油底壳定位销 706 冷却液温度传感器402 发动机油底壳放油螺塞9-600 发动机机械系统- 20 升发动机正时链条和零部件图标123 平衡轴后轴承 229 正时链条机油喷嘴螺栓124 排气平衡轴 230 正时链条驱动链轮125 进气平衡轴 231 固定正时链条导杆126 排气平衡轴轴承支座 232 固定正时链条导杆螺栓127 进气平衡轴轴承支座 233 正时链条128 排气平衡轴驱动链轮 234 正时链条张紧器洗涤器129 进气平衡轴驱动链轮 235 正时链条张紧器体130 平衡轴驱动链轮螺栓 236 正时链条张紧器O形圈密封件223 上正时链条导杆螺栓 237 正时链条张紧器柱塞224 上正时链条导杆 238 可调整正时链条导杆225 排气凸轮轴位置执行器 239 可调整正时链条导杆螺栓226 进气凸轮轴位置执行器 240 平衡轴驱动链轮227 凸轮轴位置执行器螺栓 241 平衡轴驱动链条导杆228 正时链条机油喷嘴 242 平衡轴驱动链条导杆螺栓发动机发动机机械系统- 20 升 9-601243 平衡轴驱动链条导杆 417 机油泵盖244 平衡轴驱动链条导杆螺栓 418 机油泵外转子245 平衡轴驱动链条 419 机油泵内转子246 平衡轴驱动链条张紧器总成 420 发动机前盖247 平衡轴驱动链条张紧器总成螺栓 421 发动机前盖螺栓248 可调整驱动链条导杆 422 机油压力释放阀弹簧249 可调整驱动链条导杆螺栓 423 机油压力释放阀柱塞314 水泵驱动链轮 424 机油压力释放阀O形圈密封件315 水泵驱动链轮螺栓 425 机油压力释放阀螺塞316 水泵螺栓 426 曲轴前密封件317 发动机前盖检修盘衬垫 427 曲轴减振器318 发动机前盖检修盘 428 曲轴减振器螺栓319 发动机前盖检修盘螺栓 429 摩擦洗涤器一些模式414 发动机前盖定位销 704 皮带张紧器415 发动机前盖衬垫 705 皮带张紧器螺栓416 机油泵盖螺栓9-602 发动机机械系统- 20 升发动机com3 发动机识别 LDK 10 广播码部分车辆识别号通过序列号识别特定车辆com4 发动机识别 LTD识别可以通过广播码标签 1 识别标签 3 以及部分蚀刻在机油滤清器球形 2 上的车辆识别号 VIN来完成标识牌信息识别可以通过使用发动机前盖 1 上的广播码标签和蚀刻在机油滤清器球形 2 上的部分车辆识别号来完成图标1 条形码条形码 12 序列号序列号 23 日日 34 月月 45 年年 56 发动机总装厂发动机总装厂 67 广播码广播码 78 零件标记零件标记 89 发动机总成编号发动机总成编号9广播码 10部分车辆识别号通过序列号识别特定车辆发动机发动机机械系统- 20 升 9-603com 诊断信息和程序com1 诊断起点 - 发动机机械系统发动机缺火且发动机下方有异常的内部噪声LDK 发动机缺火且发动机下方有异常的内部噪声 LTD通过查阅拆解视图 LDK 开始系统诊断拆解视图LTD 发动机部件说明 LDK 发动机部件说明 LTD 发动机缺火且气门系统有异常的噪声 LDK润滑说明和单元连接错误-连接任务为空单元地址发动机缺火且气门系统有异常的噪声 LTD128764当出现故障时查阅说明与操作信息有助于发动机缺火且冷却液有消耗 LDK 发动机缺确定正确的症状诊断程序查阅说明与操作信息也火且冷却液有消耗 LTD有助于确定客户描述的情况是否属于正常操作参见发动机缺火且机油消耗过多 LDK 发动机缺症状-发动机机械系统以便识别正确的系统诊断火且机油消耗过多LTD程序和程序所在的位置发动机起动时有噪声但仅持续数秒钟 LDKcom2 症状 - 发动机机械系统发动机起动时有噪声但仅持续数秒钟 LTD发动机上部有噪声且与发动机转速无关 LDK诊断策略发动机上部有噪声且与发动机转速无关 LTD1 参见诊断系统检查-车辆在使用症状表发动机下部有噪音且与发动机转速无关 LDK之前若适用发动机下部有噪音且与发动机转速无关 LTD2 查阅系统操作以熟悉系统功能参见拆解视负载时发动机有噪音 LDK 负载时发动机有图 LDK 拆解视图 LTD 发动机零部件说明噪音LTDLDK 发动机零部件说明 LTD 和润滑说明发动机不能起动-曲轴不转动 LDK 发动机不所有的车辆诊断都应遵循逻辑顺序对所有的系统的能起动-曲轴不转动 LTD维修基于策略的诊断是一种通用的方法始终运冷却液进入燃烧室 LDK 冷却液进入燃烧室用诊断流程排除系统故障必须修理时应从诊断LTD流程开始冷却液进入发动机机油中 LDK 冷却液进入发目视外观检查动机机油中 LTD检查是否存在有可能影响发动机操作的售后加涡轮增压器呜呜声 LDK 仅仅LDK装设备涡轮增压器嘶嘶声LDK 仅仅LDK检查易于接触或能够看到的系统部件是否存涡轮增压器压缩机密封处机油泄漏 LDK 仅在可能导致该症状的明显损坏或故障仅LDK检查机油油位是否正确机油粘度是否合适以涡轮增压器涡轮密封处机油泄漏 LDK 仅及滤清器使用是否正确仅LDK确认故障出现时确切的运行条件记下诸如发涡轮增压器供油不足 LDK 仅仅LDK动机转速环境温度发动机温度发动机预热时间以及其他具体因素发动机压缩压力测试如果可行把发动机声音与正常工作的发动机气缸泄漏测试作比较以确定当前情况是否属于正常情况机油消耗诊断间歇性故障机油压力诊断和测试在与客户报告相同的条件下测试车辆以确定系统机油泄漏诊断是否正常运行单元连接错误-连接任务为空单元地址128640症状列表单元连接错误-连接任务为空单元地址158483参见下列列表中的症状诊断程序以诊断症状单元连接错误-连接任务为空单元地址158484发动机缺火但发动机无内部噪声 LDK 发动单元连接错误-连接任务为空单元地址158485机缺火但发动机无内部噪声 LTD 单元连接错误-连接任务为空单元地址128648com3 发动机缺火但发动机无内部噪声 LDK发动机缺火但发动机无内部噪声 LDK故障原因校正附件传动皮带异常严重开裂隆起或部分缺失更换传动皮带附件传动系统和或部件的异常可能导致发动机转速变化以及与发动机缺火相关的故障诊断码实际无缺火故障时也可能出现缺火故障码9-604 发动机机械系统- 20 升发动机发动机缺火但发动机无内部噪声 LDK 续故障原因校正附件传动部件磨损损坏错位或皮带轮跳动量检查部件必要时进行的修理或更换过大可能导致发动机缺火的故障诊断码实际无缺火故障时也可能出现缺火故障码发动机飞轮或曲轴平衡器松动或安装不当必要时修理或更换飞轮和或平衡器实际无缺火故障时也可能出现缺火故障码排气系统堵塞如有必要进行修理或更换排气气流严重堵塞时会导致发动机性能的显著下降并可能设置故障诊断码造成堵塞的可能原因包括管道塌陷或凹陷消音器和或催化转换器堵塞真空软管安装不当或损坏如有必要进行修理或更换增压空气冷却管安装不当或泄漏如有必要进行修理或更换进气歧管与气缸盖或与节气门体之间密封不正确必要时更换进气歧管衬垫气缸盖和或节气门体安装不正确或损坏歧管绝对压力 MAP 传感器或进气压力温如有必要修理或更换歧管绝对压力传感器和或温度传感器度 TMAP 传感器进气歧管绝对压力传感器的密封件不得撕裂或损坏歧管绝对压力传感器壳体损坏更换进气歧管摇臂磨损或松动必要时更换气门摇臂摇臂轴承端盖和或滚针轴承应该完好无损并置于正确位置气门卡滞如有必要进行修理或更换气门杆上积碳会导致气门不能正确关闭正时链条过度磨损或错位必要时更换正时链条和链轮凸轮轴凸轮磨损更换凸轮轴和气门挺杆机油压力过大 1 进行机油压力测试参见机油压力的诊断和测试润滑系统机油压力过大可能导致气门挺杆泵升过量和压 2 必要时修理或更换机油泵缩压力损失气缸盖衬垫故障和或气缸盖和发动机气缸体冷却系统通道1 检查火花塞是否充满冷却液开裂或其他损坏 2 检查气缸盖发动机气缸体和或气缸盖密封垫冷却液消耗不一定导致发动机过热3 如有必要进行修理或更换活塞环磨损 1 检查火花塞是否积机油机油消耗不一定导致发动机缺火 2 检查气缸压缩压力是否降低参见发动机压缩压力测试3 进行气缸泄漏和压缩测试以识别故障原因4 如有必要进行修理或更换曲轴变磁阻转子的损坏必要时更换传感器和或曲轴曲轴变磁阻转子的损坏会导致不同的症状具体情况取决于损坏的程度和部位ü带有电子通讯直接点火系统或点火线圈每个气缸和变磁阻环严重损坏的系统可能出现曲轴位置周期性丢失信号传送停止然后重新同步曲轴位置ü带有电子通讯直接点火系统或点火线圈每个气缸和变磁阻环轻微损坏的系统可能不出现曲轴位置丢失和发动机缺火现象但是可能会设置DTCP0300ü带有机械通讯高压开关和变磁阻环严重损坏的系统可能导致额外脉冲并影响燃油和火花传送生成DTCP0300或P0336发动机发动机机械系统- 20 升 9-605com4 发动机缺火但发动机内部无噪音 LTD发动机缺火但发动机无内部噪声 LTD故障原因校正附件传动皮带异常严重开裂隆起或部分缺失更换传动皮带附件传动系统和或部件的异常可能导致发动机转速变化以及与发动机缺火相关的故障诊断码实际无缺火故障时也可能出现缺火故障码附件传动部件磨损损坏错位或皮带轮跳动量过大可能导检查部件和必要时进行的修理或更换致发动机缺火的故障诊断码实际无缺火故障时也可能出现缺火故障码发动机飞轮或曲轴平衡器松动或安装不当必要时修理或更换飞轮和或平衡器实际无缺火故障时也可能出现缺火故障码排气系统堵塞必要时进行修理或更换排气气流严重堵塞时会导致发动机性能的显著下降并可能设置故障诊断码造成堵塞的可能原因包括管道塌陷或凹陷消音器和或催化转换器堵塞真空软管安装不当或损坏必要时进行修理或更换进气歧管和气缸盖或节气门体之间的密封不正确如有必要则更换进气歧管衬垫气缸盖和或节气门体进气歧管绝对压力传感器安装不当或损坏必要时维修或更换进气歧管绝对压力传感器进气歧管绝对压力传感器的密封件不得撕裂或损坏歧管绝对压力传感器壳体损坏更换进气歧管摇臂磨损或松动必要时更换气门摇臂摇臂轴承端盖和或滚针轴承应该完好无损并置于正确位置气门卡滞必要时进行修理或更换气门杆上积碳会导致气门不能正确关闭正时链条过度磨损或错位必要时更换正时链条和链轮凸轮轴凸轮磨损更换凸轮轴和气门间隙调节器机油压力过大ü进行机油压力测试参见机油压力的诊断和测试润滑系统机油压力过大可能导致气门挺杆泵升过量和压ü必要时修理或更换机油泵缩压力损失气缸盖衬垫故障和或气缸盖和发动机气缸体冷却系统通道ü检查火花塞是否充满冷却液开裂或其他损坏ü检查气缸盖发动机气缸体和或气缸盖密封垫冷却液消耗不一定导致发动机过热ü必要时进行修理或更换活塞环磨损ü检查火花塞是否积机油机油消耗不一定导致发动机缺火ü检查气缸压缩压力是否降低参见发动机压缩压力测试ü进行气缸泄漏和压缩测试以识别故障原因ü必要时进行修理或更换曲轴变磁阻转子的损坏必要时更换传感器和或曲轴曲轴变磁阻转子的损坏会导致不同的症状具体情况取决于损坏的程度和部位ü带有电子通讯直接点火系统或点火线圈每个气缸和变磁阻环严重损坏的系统可能出现曲轴位置周期性丢失信号传送停止然后重新同步曲轴位置ü带有电子通讯直接点火系统或点火线圈每个气缸和变磁阻环轻微损坏的系统可能不出现曲轴位置丢失和发动机缺火现象但是可能会设置DTCP0300ü带有机械通讯高压开关和变磁阻环严重损坏的系统可能导致额外脉冲影响燃油和火花传送生成DTCP0300或P03369-606 发动机机械系统- 20 升发动机com5 发动机缺火且发动机内部下方有异常噪音 LDK发动机缺火且发动机下方有异常的内部噪声 LDK故障原因校正附件传动皮带异常严重开裂隆起或部分缺失更换传动皮带附件传动系统和或部件出现异常时可能导致发动机转速变化与发动机下部出现故障时相似的噪声并且也会导致缺火故障实际无缺火故障时也可能出现缺火故障码附件传动部件磨损损坏错位或皮带轮跳动量过大 1 检查部件实际无缺火故障时也可能出现缺火故障码 2 如有必要修理或更换该零部件发动机飞轮或曲轴平衡器松动或安装不当必要时修理或更换飞轮和或平衡器实际无缺火故障时也可能出现缺火故障码活塞环磨损 1 检查火花塞是否积机油机油消耗不一定导致发动机缺火 2 检查气缸压缩压力是否降低参见发动机压缩压力测试3 进行气缸泄漏和压缩测试以确定故障原因4 如有必要进行修理或更换曲轴止推轴承的磨损必要时更换曲轴和轴承曲轴止推面和或止推轴承止推面过度磨损会使曲轴前后移动并在实际无缺火故障的情况下产生故障诊断码com6 发动机缺火且发动机内部下方有异常噪音 LTD发动机缺火且发动机下方有异常的内部噪声 LTD故障原因校正附件传动皮带异常严重开裂隆起或部分缺失更换传动皮带附件传动系统和或部件出现异常时可能导致发动机转速变化与发动机下部出现故障时相似的噪声并且也会导致缺火故障实际无缺火故障时也可能出现缺火故障码附件传动部件磨损损坏错位或皮带轮跳动量过大检查部件必要时进行修理或更换实际无缺火故障时也可能出现缺火故障码发动机飞轮或曲轴平衡器松动或安装不当必要时修理或更换飞轮和或平衡器实际无缺火故障时也可能出现缺火故障码活塞环磨损ü检查火花塞是否积机油机油消耗不一定导致发动机缺火ü检查气缸压缩压力是否降低参见发动机压缩压力测试ü进行气缸泄漏和压缩测试以确定故障原因ü必要时进行修理或更换曲轴止推轴承的磨损必要时更换曲轴和轴承曲轴止推面和或止推轴承止推面过度磨损会使曲轴前后移动并在实际无缺火故障的情况下产生故障诊断码com7 发动机缺火且气门系有异常噪音 LDK发动机缺火且气门系统有异常的噪声 LDK故障原因校正摇臂磨损或松动必要时更换气门摇臂摇臂总成上的摇臂轴承端盖和或滚针轴承应该完好无损并置于正确位置发动机发动机机械系统- 20 升 9-607发动机缺火且气门系统有异常的噪声 LDK 续故障原因校正气门卡滞必要时进行修理或更换气门杆上积碳会导致气门不能正确关闭正时链条过度磨损或错位必要时更换正时链条和链轮凸轮轴凸轮磨损更换凸轮轴和气门间隙调节器气门挺杆卡滞必要时更换com8 发动机缺火且气门系有异常噪音 LTD发动机缺火且气门系统有异常的噪声 LTD故障原因校正摇臂磨损或松动必要时更换气门摇臂摇臂总成上的摇臂轴承端盖和或滚针轴承应该完好无损并置于正确位置气门卡滞必要时进行修理或更换气门杆上积碳会导致气门不能正确关闭正时链条过度磨损或错位必要时更换正时链条和链轮凸轮轴凸轮磨损更换凸轮轴和气门间隙调节器气门挺杆卡滞必要时更换com9 发动机缺火且冷却液有消耗 LDK发动机缺火且冷却液有消耗 LDK故障原因校正气缸盖衬垫故障和或气缸盖和发动机气缸体冷却系统通道开ü检查火花塞是否充满冷却液裂或其他损坏ü执行气缸泄漏测试冷却液消耗不一定导致发动机过热ü检查气缸盖和发动机气缸体是否有冷却液通道损坏和或气缸盖衬垫故障com10 发动机缺火且冷却液有消耗 LTD发动机缺火且冷却液有消耗 LTD故障原因校正气缸盖衬垫故障和或气缸盖和发动机气缸体冷却系统通道开ü检查火花塞是否充满冷却液裂或其他损坏ü执行气缸泄漏测试冷却液消耗不一定导致发动机过热ü检查气缸盖和发动机气缸体是否有冷却液通道损坏和或气缸盖衬垫故障9-608 发动机机械系统- 20 升发动机com11 发动机缺火且机油消耗过多 LDK发动机缺火且机油消耗过多 LDK故障原因校正气门气门导管和或气门杆油封磨损 1 检查火花塞是否积机油2 如有必要进行修理或更换活塞环磨损 1 检查火花塞是否积机油机油消耗不一定导致发动机缺火 2 检查气缸压缩压力是否降低参见发动机压缩压力测试3 进行气缸泄漏和压缩测试以确定故障原因4 如有必要进行修理或更换com12 发动机缺火且机油消耗过多 LTD发动机缺火且机油消耗过多 LTD故障原因校正气门气门导管和或气门杆油封磨损ü检查火花塞是否积机油ü必要时进行修理或更换活塞环磨损ü检查火花塞是否积机油机油消耗不一定导致发动机缺火ü检查气缸压缩压力是否降低参见发动机压缩压力测试ü进行气缸泄漏和压缩测试以确定故障原因ü必要时进行修理或更换com13 发动机起动时有噪音但仅持续数秒钟 LDK发动机起动时有噪声但仅持续数秒钟 LDK故障原因校正机油滤清器不正确不带防回油功能安装机油滤清器机油粘度不正确 1 排空机油2 安装正确的机油滤粘度气门间隙调节器泄漏速度过快如有必要更换间隙调节器曲轴止推轴承磨损 1 检查止推轴承和曲轴2 必要时进行修理或更换机油滤清器旁通阀损坏或存在故障 1 检查机油滤清器旁通阀工作是否正常2 必要时进行修理或更换凸轮轴位置执行器故障-机油粘度不正确或污染结果是凸 1 通过更换发动机机油和滤清器检查并确认发动机机油粘轮轴执行器锁止销无法锁止度是否正确再现客户的问题2 隔离特定凸轮轴位置执行器的噪音3 更换凸轮轴执行器机油和滤清器发动机发动机机械系统- 20 升 9-609com14 发动机起动时有噪音但仅持续数秒钟 LTD发动机起动时有噪声但仅持续数秒钟 LTD故障原因校正机油滤清器不正确不带防回油功能安装机油滤清器机油粘度不正确ü排空机油ü安装正确的机油滤粘度气门间隙调节器泄漏速度过快如有必要更换间隙调节器曲轴止推轴承磨损ü检查止推轴承和曲轴ü必要时进行修理或更换机油滤清器旁通阀损坏或存在故障ü检查机油滤清器旁通阀工作是否正常ü必要时进行修理或更换凸轮轴位置执行器故障-机油粘度不正确或污染结果是凸ü通过更换发动机机油和滤清器检查并确认发动机机油粘轮轴执行器锁止销无法锁止度是否正确再现客户的问题ü隔离特定凸轮轴位置执行器的噪音ü更换凸轮轴执行器机油和滤清器com15 发动机上部有噪音且与发动机转速无关 LDK发动机上部有噪声且与发动机转速无关 LDK故障原因校正机油压力过低 1 进行机油压力测试参见机油压力的诊断和测试2 如有必要进行修理或更换气门摇臂附件松动和或磨损 1 检查气门摇臂双头螺栓螺母或螺栓2 如有必要进行修理或更换气门摇臂磨损更换气门摇臂气门摇臂润滑不当检查以下部件必要时进行修理或更换ü气门摇臂ü气门挺杆ü机油滤清器旁通阀ü机油泵和机油泵滤网ü发动机气缸体机油油道气门弹簧折断更换气门弹簧气门挺杆磨损或脏污更换气门挺杆正时链条拉伸或断裂和或链轮轮齿损坏更换正时链条和链轮正时链条张紧器的磨损损坏或故障更换正时链条张紧器发动机凸轮凸角磨损 1 检查发动机凸轮轴凸轮2 必要时更换凸轮轴和气门挺杆气门导管或气门杆磨损检查以下部件必要时进行修理或更换ü气门ü气门导管气门卡滞检查以下部件必要时进行修理或更换气门杆或气门座积碳可能导致气门卡在开启位置ü气门ü气门导管9-610 发动机机械系统- 20 升发动机com16 发动机上部有噪音且与发动机转速无关 LTD发动机上部有噪声且与发动机转速无关 LTD故障原因校正机油压力过低ü进行机油压力测试参见机油压力的诊断和测试ü必要时进行修理或更换气门摇臂附件松动和或磨损ü检查气门摇臂双头螺栓螺母或螺栓ü必要时进行修理或更换气门摇臂磨损更换气门摇臂气门摇臂润滑不当检查以下部件必要时进行修理或更换ü气门摇臂ü气门挺杆ü机油滤清器旁通阀ü机油泵和机油泵滤网ü发动机气缸体机油油道气门弹簧折断更换气门弹簧间隙调节器磨损或脏污更换间隙调节器正时链条拉伸或断裂和或链轮轮齿损坏更换正时链条和链轮正时链条张紧器的磨损损坏或故障更换正时链条张紧器发动机凸轮凸角磨损ü检查发动机凸轮轴凸轮。

长城风骏491发动机维修手册
长城风骏491发动机维修手册是一本详细介绍长城风骏491发动机维护和维修的文件。

它通常包括以下内容：
1. 发动机的结构和工作原理：介绍发动机的各个部件和它们的功能。

包括气缸、活塞、曲轴、气门等。

2. 维护计划和保养项目：列出需要定期进行的保养项目，包括更换机油、滤清器、火花塞等。

3. 故障排除和诊断：介绍常见的发动机故障和故障排除步骤。

包括检查排气、冷却系统、点火系统等。

4. 维修步骤和方法：详细说明各种发动机维修的步骤和方法，包括拆卸发动机部件、更换损坏的零件等。

5. 零件目录和图表：提供发动机各个零件的目录和图表，以便维修人员更好地了解发动机的结构和零件位置。

总的来说，长城风骏491发动机维修手册可以帮助维修人员更好地了解和掌握长城风骏491发动机的维护和维修知识，以确保其正常运行和延长使用寿命。
