(NEW)山东建筑大学机电工程学院《972机械设计基础B》[专业硕士]历年考研真题汇编

山东建筑大学机械设计基础模拟试题2一、填空题1. 实现间歇运动的机构有 、 。

2. 轴上零件轴向固定的方法有 、 、 。

3. 齿轮轮齿失效形式主要有 、 。

4. 工作中只受弯矩不受扭矩的轴叫 轴，只受扭矩不承受弯矩的轴叫 轴。

5. 螺纹连接的常用防松方法有 、 、 。

6. 已知一孔的标注尺寸为021.0050+φ，则该孔的最大极限尺寸 ，尺寸公差为 。

7. 滚动轴承额定寿命是指同一批轴承，在相同运转条件下 轴承不发生 时运转的总转数。

二、选择题1．平面四杆机构中，是否存在死点，取决于 是否与连杆共线。

A.主动件B.从动件C.机架D.连架杆2. 下述几种运动规律中， 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A.等速运动规律B.摆线运动规律(正弦)C.等加速等减速运动规律D.简谐运动规律(余弦)3. 斜齿圆柱齿轮的齿数z 与模数n m 不变，若增大螺旋角β，则分度圆直径1d 。

A.不变B.增大C.减小D.不一定增大或减小 4. 与齿轮传动相比， 不能作为蜗杆传动的优点。

A.传动平稳，噪声小B.传动比可以较大C.可产生自锁D.传动效率高5. 在设计直齿圆柱齿轮和斜齿圆柱齿轮时，通常取小齿轮齿宽1b 大于大齿轮齿宽2b ，其主要目的是 。

A.节省材料B.考虑装配时的轴向窜动C.提高承载能力D.使两齿轮接近等强度6. 根据滚动轴承的代号7306C ，得知该轴承的内径为 。

A. 6mmB.24mmC.30mmD. 36mm7.用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹。

A.牙根强度高，自锁性能好B.传动效率高C.防振性能好8. 选取V带型号，主要取决于。

A.带的线速度B.带的紧边拉力C.带的有效拉力D.带传递功率和小带轮转速9. 带传动在工作中产生弹性滑动的原因是。

A.带与带轮间的摩擦系数较小B.所带的外载荷过大C.带的弹性与紧边和松边有拉力差D.初拉力过小10. 带传动中，若小带轮为主动轮，则带的最大应力发生在带的处。

2010～2011学年 第二学期机械制造及自动化专业 机械原理课程期末试卷（答案）专业___________班级___________姓名__________学号___________一、是非题(用“Y ”表示正确，“N ”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F >0。

( n ) 2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于 同一构件上 的各点，而不能应用于机构的 不同构件上 的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是： 三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大 。

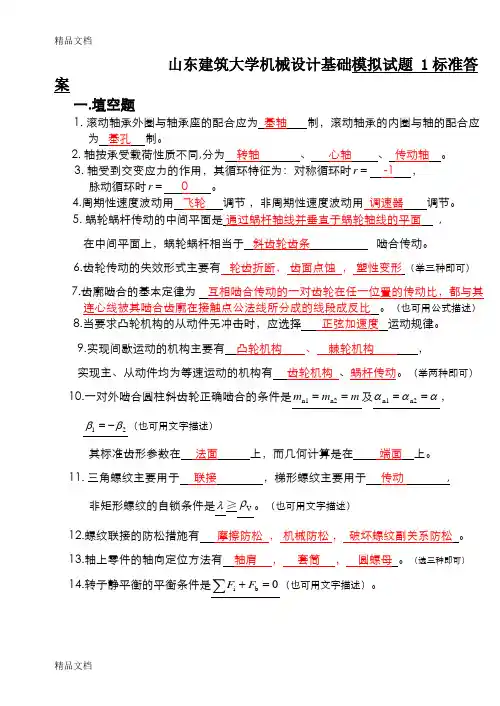

山东建筑大学机械设计基础模拟试题 1标准答案一.填空题1. 滚动轴承外圈与轴承座的配合应为 基轴 制，滚动轴承的内圈与轴的配合应为 基孔 制。

2. 轴按承受载荷性质不同,分为 转轴 、 心轴 、 传动轴 。

3. 轴受到交变应力的作用，其循环特征为：对称循环时=r -1 ，脉动循环时=r 0 。

4.周期性速度波动用 飞轮 调节 ，非周期性速度波动用 调速器 调节。

5. 蜗轮蜗杆传动的中间平面是 通过蜗杆轴线并垂直于蜗轮轴线的平面 ,在中间平面上，蜗轮蜗杆相当于 斜齿轮齿条 啮合传动。

6.齿轮传动的失效形式主要有 轮齿折断， 齿面点蚀 ， 塑性变形 （举三种即可）7.齿廓啮合的基本定律为 互相啮合传动的一对齿轮在任一位置的传动比，都与其连心线被其啮合齿廓在接触点公法线所分成的线段成反比 。

（也可用公式描述）8.当要求凸轮机构的从动件无冲击时，应选择 正弦加速度 运动规律。

9.实现间歇运动的机构主要有 凸轮机构 、 棘轮机构 ，实现主、从动件均为等速运动的机构有 齿轮机构 、蜗杆传动。

（举两种即可）10.一对外啮合圆柱斜齿轮正确啮合的条件是m m m ==n2n1及ααα==n2n1，21ββ-=（也可用文字描述）其标准齿形参数在 法面 上，而几何计算是在 端面 上。

11. 三角螺纹主要用于 联接 ，梯形螺纹主要用于 传动 ,非矩形螺纹的自锁条件是λ≥V ρ。

（也可用文字描述）12.螺纹联接的防松措施有 摩擦防松 ， 机械防松 ， 破坏螺纹副关系防松 。

13.轴上零件的轴向定位方法有 轴肩 ， 套筒 ， 圆螺母 。

（选三种即可）14.转子静平衡的平衡条件是0b i =+∑F F （也可用文字描述）。

二.简答题带传动中，弹性滑动和打滑有什么区别？答：弹性滑动是由于带本身的弹性变形引起的，不可以避免。

打滑是由于过载引起的，可以避免。

三.分析计算1.计算该机构的自由度，并分析该机构的运动是否确定。

（如有复合铰链、虚约束、局部自由度请指出）解：构件数n =10， 114H L ==P P ，，局部自由度B 点，虚约束IJ ，复合铰链G 、K 。
