第1讲 电流 、电阻、电功及电功率知识巩固练1.甲、乙两根保险丝均为同种材料制成，直径分别是d 1=0.5 mm 和d 2=1 mm ，熔断电流分别为2.0 A 和6.0 A.把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是 ( )A.6.0 AB.7.5 AC.10.0 AD.8.0 A【答案】B 【解析】因甲、乙两保险丝等长，由R =ρlS =ρLπ(d 2)2，知R1R 2=4.当R 1、R 2并联时，令I 1=2 A ，则由I 1R 1=I 2R 2，得I 2=8 A ＞6 A ，故I 1不能取2 A ；令I 2=6 A ，则由I 1R 1=I 2R 2，得I 1=1.5 A ＜2.0 A ，故两者并联时，整个电路允许通过的最大电流I =I 1+I 2=(1.5+6) A =7.5 A.故B 正确.2.下面给出的四个图像中，最能正确地表示家庭常用的白炽灯泡在不同电压下消耗的电功率P 与电压平方U 2之间函数关系的是 ( )A B C D 【答案】C3.(多选)如图是小灯泡L(灯丝材料是钨)和某种特殊电阻R 的伏安特性曲线，M 为两曲线交点.下列说法正确的有 ( )A.在M 点状态下，小灯泡L 和电阻R 的功率相等B.在M 点状态下，小灯泡L 的阻值比电阻R 的小C.曲线a 是小灯泡L 的伏安特性曲线，曲线b 是电阻R 的伏安特性曲线D.曲线a 是电阻R 的伏安特性曲线，曲线b 是小灯泡L 的伏安特性曲线 【答案】AC4.如图为一块长方体铜块，将1和2、3和4分别接在一个恒压源(输出电压保持不变)的两端，通过铜块的电流之比为 ( )A.1B.c 2a 2 C.a 2b2 D.b 2c 2【答案】B 【解析】根据电阻定律R =ρL S 得，当在1、2两端加上恒定电压U 时，R 12=ρabc ，通过铜块的电流I 12=Ubc ρa ；当在3、4两端加上恒定的电压时，R 34=ρc ab ，通过铜块的电流I 34=Uabρc ，所以I 12∶I 34=c 2a 2.B 正确，A 、C 、D 错误.5.(2023年浙江模拟)甲、乙、丙三个长度、横截面都相同的金属导体分别接入电路后各自进行测量，把通过上述导体的电流I ，导体两端电压U 在U -I 坐标系中描点，O 为坐标原点，甲、乙、丙三个点恰好在一条直线上，如图所示.则下列表述正确的是 ( )A.甲的电阻率最小B.甲、乙串联后接入某直流电路，甲的电功率要小C.乙、丙并联后接入某直流电路，乙的电功率要小D.三个电阻率一样大 【答案】C 【解析】三个导体的U -I 图像如图所示.可知甲的电阻最大，丙的最小，根据电阻定律R =ρlS 可知，甲的电阻率最大，A 、D 错误；甲、乙串联后接入某直流电路，根据P =I 2R 可知，甲的电阻最大，甲的功率最大，B 错误；乙、丙并联后接入某直流电路，根据P =U 2R 可知，电阻大，功率小，则乙的电功率要小，C 正确.6.(2023年温州模拟)心室纤颤是一种可危及生命的疾病.如图为一种叫做心脏除颤器(AED)的设备，某型号AED 的电容器电容是25 μF ，充电至8 kV 电压，如果电容器在2 ms 时间内完成放电，则 ( )A.电容器放电过程中平均功率为800 kWB.电容器的击穿电压为8 kVC.电容器放电过程中电容越来越小D.电容器放电过程中电流最大值一定大于100 A【答案】D 【解析】电容器所带的电荷量为Q =CU =25×10-6×8×103 C =0.2 C ，由电流强度的定义式I =Q t ，可得电容器放电过程中平均电流为I =Qt =0.22×10-3A =100 A ，电容器放电过程中若电压不变，则有平均功率为P̅=UI =8×103×100 W =800 000 W =800 kW ，因电容器放电过程中电压在逐渐减小，因此在电容器放电过程中平均功率小于800 kW ，A 错误；该电容器的充电电压至8 kV ，此电压应不高于电容器的额定电压，而电容器的击穿电压要大于额定电压，即电容器的击穿电压大于8 kV ，B 错误；电容器的电容与电容器所带的电荷量无关，C 错误；电容器放电过程中平均电流为100 A ，因此电容器放电过程中电流最大值一定大于100A，D正确.综合提升练7.如图是电解硫酸铜溶液的装置示意图，图中电压表示数为U，电流表示数为I，通电时间t，则下列说法正确的是()A.CuSO4溶液中的阳离子向铜板定向移动B.IU是电能转化成化学能的功率C.IUt是这段时间内电路消耗的总电能D.IUt是这段时间内产生的总焦耳热【答案】C【解析】由于铜板接电源的正极，因此CuSO4溶液中的阴离子向铜板定向移动，A错误；该电路是非纯电阻性电路，IU是消耗电能的总功率，其中有一部分转化为化学能，还有一部分产生焦耳热，因此，IUt是这段时间内电路消耗的总电能，而I2rt是这段时间内产生的总焦耳热，其余的才转化为化学能，B、D错误，C正确.8.(2023年浙江模拟)如图所示的电单车所用的电池铭牌上标有“48 V10 A·h”字样，正常工作时电动机额定功率为250 W，电池输出电压为40 V.由于电动机发热造成损耗，电动机的效率为80%，不考虑其他部件的摩擦损耗.有一次小厉同学骑着电单车在平路上匀速行驶，小厉同学和车的总质量为100 kg，阻力为总重力的0.04倍，重力加速度g取10 m/s2，则下列判断正确的是()A.正常工作时，电动机额定电流约为5.2 AB.充满电后电池储存的能量约为1.7×105 JC.电池的内阻约为1.3 ΩD.电单车匀速行驶时的速度为22.5 km/h【答案】C【解析】由P=UI可知，解得额定电流I=6.25 A，A错误；充满电后该电池的总能量W=E=IUt=48×10×3 600 J=1 728 000 J≈1.7×106J，B错误；根据闭合电路欧姆定律E=U+Ir，可得r=1.3 Ω，C正确；平路上行驶的人和车受到阻力f=0.04mg=0.04×100×10 N=40=5 m/s=18 km/h，D错误.N，匀速行驶时牵引力F=f=40 N，此时速度v=0.8PF9.某学习小组用如下电路研究小电动机的电流与电压关系.通过调节滑动变阻器R接入电路的阻值，测量得到下表记录的信息.若认为小电动机的电阻是不变的，则()A.B.当小电动机的电压为2.00 V 时，其发热功率为0.1 W C.当小电动机的电压为2.00 V 时，其电功率为0.3 WD.当小电动机的电压为3.50 V 时，其对外做功的功率为1.05 W【答案】B 【解析】将电压表当作理想电压表，当小电动机的电压为1.25 V 时，电动机卡住未转动，电功率等于内阻发热功率UI =I 2r ，将第一组数据代入可解得r =2.5 Ω，A 错误；当小电动机的电压为2.00 V 时，电流是0.20 A ，由P =I 2r 得其发热功率为0.1 W ，B 正确；当小电动机的电压为2.00 V 时，其电功率P =UI =2×0.2 W =0.4 W ，C 错误；当小电动机的电压为3.50 V ，其对外做功的功率P 出=UI -I 2r =(3.5×0.3-0.32×2.5) W =0.825 W ，D 错误.10.如图所示，A 为电解槽，M 为电动机，N 为电炉，恒定电压U =12 V ，电解槽内阻r A =2 Ω，当S 1闭合，S 2、S 3断开时，A 示数为6 A ；当S 2闭合，S 1、S 3断开时，A 示数为5 A ，且电动机输出功率为35 W ；当S 3闭合，S 1、S 2断开时，A 示数为4 A.求： (1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率.解：(1)电炉为纯电阻元件，由欧姆定律得 R =U I 1=126 Ω=2 Ω.其发热功率为P =UI 1=12×6 W =72 W.(2)电动机为非纯电阻元件，由能量守恒定律得 UI 2=I 22r M +P 输出， 所以r M =UI 2-P 输出I 22=12×5-3552Ω=1 Ω.(3)电解槽为非纯电阻元件，由能量守恒定律，得 P 化=UI 3-I 32r A ，所以P 化=(12×4-42×2) W =16 W.。

专题7 恒定电流【2015年高考命题预测】该考点以串并联电路为载体，以电源，电阻，电动机为元件，以欧姆定律为考察形式，结合电源内阻，电流表和电压表和电功率，重点考察电路中的各个物理量的计算和动态转变。

考试命题形式多以选择题出现，选项均需要分析电路串并联形式，结合电路总电阻和支路电阻的转变，分析电路总电流的转变，从而判断内电压路端电压的转变，用电器电压电流电功率的转变，这是动态电路的常见分析流程，那么面对2015年高考，命题形式和考察内容不会有更大的转变，备考中仍然需要对这些做题流程强化训练，对于引发动态电路转变的滑动变阻器和热敏电阻、光敏电阻要有充分的熟悉，什么情况下电阻变大什么情况下电阻变小。

该考点还常常出现含电容器的电路动态分析，也是命题的热点选项。

备考中需要注意电容器的与哪个用电器后者哪个支路并联，从而顺藤摸瓜找到电容器的电压转变，从而按照电压转变分析电容器中匀强电场的转变，匀强电场中带电粒子的运动转变，电势能的转变。

按照串并联电路欧姆定律来分析电路各部份的电功率，并结合焦耳定律对纯电阻电路和非纯电阻电路采用不同的分析方式，也是常见的易错点。

加以微安表串联电阻改装为大量程电压表，并联电阻改装为大量程电流表，要弄清楚其原理，分清楚改装后的指针偏转角度和读数的关系。

【2015年高考考点定位】面对2015年高考，该考点的备考要做到概念清楚，分析进程熟练，物理模型成立适当，问题故障理解到位，可以从以下几个方面着手：一、电流电压电阻，电功率电动势，内阻电功等大体概念的理解熟悉。

二、串联电路和并联电路电流电压的特点，和两种连接方式下总电阻的计算方式。

闭合电路欧姆定律的应用。

3、光敏电阻和热敏电阻的特点和它们引发的电路动态转变分析，电路故障判断。

【考点pk】名师考点透析考点一、描述电路的大体概念【名师点睛】1、电流：电荷的定向移动形成电流，方向与正电荷定向移动方向相同，与负电荷定向移动方向相反，电流为矢量，电流大小概念为单位时间内通过横截面积的电荷量，即QIt，若是用n表示单位体积内的自由电荷数，用q表示单个自由电荷的电荷量，用v表示自由电荷定向移动的速度，用s表示导线的横截面积，则有电流的微观表达式I nqvs =。

高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。

虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。

关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。

要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。

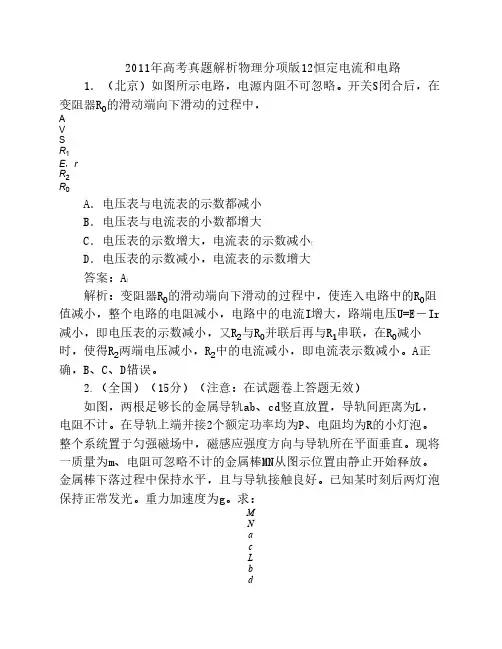

2011年高考真题解析物理分项版12恒定电流和电路1．（北京）如图所示电路，电源内阻不可忽略。

开关S闭合后，在变阻器R0的滑动端向下滑动的过程中，AVSR1E，rR2R0A．电压表与电流表的示数都减小B．电压表与电流表的小数都增大C．电压表的示数增大，电流表的示数减小[D．电压表的示数减小，电流表的示数增大答案：A[解析：变阻器R0的滑动端向下滑动的过程中，使连入电路中的R0阻值减小，整个电路的电阻减小，电路中的电流I增大，路端电压U=E－Ir 减小，即电压表的示数减小，又R2与R0并联后再与R1串联，在R0减小时，使得R2两端电压减小，R2中的电流减小，即电流表示数减小。

A正确，B、C、D错误。

2.（全国）（15分）（注意：在试题卷上答题无效）如图，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计。

在导轨上端并接2个额定功率均为P、电阻均为R的小灯泡。

整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。

现将一质量为m、电阻可忽略不计的金属棒MN从图示位置由静止开始释放。

金属棒下落过程中保持水平，且与导轨接触良好。

已知某时刻后两灯泡保持正常发光。

重力加速度为g。

求：MNacLbd（1）磁感应强度的大小；（2）灯泡正常发光时导体棒的运动速率。

【解析】（1）设小灯泡的额定电流为I0，有P = I02R ①根据题意，金属棒MN沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN的电流为I = 2I0 ②此时金属棒MN所受的重力和安培力相等，下落的速度达到最大值，有mg = BLI ③联立①②③式得式得B = ④（2）设灯泡正常发光时，导体棒的速率为v，由电磁感应定律与欧姆定律得E = BLv ⑤E = RI0 ⑥联立①②④⑤⑥式得 v = ⑦[来3.（重庆）在测量电珠伏安特性实验中，同学们连接的电路中有两个错误电路，如题20图所示。

电源内阻不计，导线连接良好，若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a.电珠L不亮；电流表示数几乎为零b.电珠L亮度增加；电流表示数增大c电珠L开始不亮；后来忽然发光；电流表从示数不为零到线圈烧断d.电珠L不亮；电流表从示数增大到线圈烧断与上述a b c d 四种现象对应的电路序号为A. ③①②④B. ③④②①C. ③①④②D. ②①④③【答案】A.[【解析】.对于电路①，随着滑动变阻器触头向右滑动，灯泡上电压增大，灯泡变亮，通过电流表的电流增加，由于滑动变阻器触头滑到最右端也不会造成短路，所以电流表不至于烧毁.据此判断①与b对应；对于电路②，滑动变阻器触头向右滑动时，灯泡亮度增加，电流表示数变大，当滑动变阻器触头滑到最右端时，造成短路，从而烧毁电流表，之后，灯泡变得最亮.据此判断，②与c对应；对于电路③，由于电压表串联进了电路，而电压表内电阻很大，滑动变阻器触头时，灯泡不亮，电流表示数几乎没有变化，据此判断③与a对应；对于电路④，随着滑动变阻器触头向右滑动，灯泡不亮，电流表将被短路烧毁.所以，③①②④对以a、b、c、d.4．（上海）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数先变大后变小【答案】A.。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

2024高考物理真题分项解析专题13恒定电流1.（2024年高考海南卷）虚接是常见的电路故障，如图所示，电热器A 与电热器B 并联。

电路中的C 处由于某种原因形成了虚接，造成了该处接触电阻0~240Ω之间不稳定变化，可等效为电阻C R ，已知MN 两端电压220V U =，A 与B 的电阻A B =24R R =Ω，求：（1）MN 间电阻R 的变化范围；（2）当240C R =Ω，电热器B 消耗的功率（保留3位有效数字）【答案】（1）1222R Ω≤≤Ω；（2）16.7W【解析】（1）根据电路可知当0C R =时MN 间电阻R 的阻值最小，为A AB B12R R R R R +==Ω当240C R =Ω时MN 间电阻R 的阻值最大，为()()A AB B 24422020R R R R R ++=+=Ω故MN 间电阻R 的变化范围为1222R Ω≤≤Ω（2）当240C R =Ω，通过电热器B 的电流为C BI R U R =+此时电热器B 消耗的功率为2B BP I R =解得B 16.7WP =2.（2024高考广西卷）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。

闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B【解析】根据电阻定律LR Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

3.（2024高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R 的电流由N 点流向M 点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A 错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由N 点流向M 点，故B 错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C 正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R 的电流由M 点流向N 点，故D 错误。

第2讲闭合电路的欧姆定律电功与电热知识巩固练习1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电能的本领的物理量．电动势越大说明这种转化本领越强，但不能说明储存的电能越多．故A、B错误，C正确．闭合电路中电源两端电压大小等于外电压大小，故D错误．2．(2021年龙岩质检)如图所示，电源内阻为r，灯L1、L2的电阻分别为R1、R2，滑动变阻器最大阻值为R0.假设灯的电阻不变．某同学合上开关后，将变阻器滑片P由a端向b端移动时，则( )A．若R2>R0，L2亮度一定先变亮后变暗B．若R2>R0，电源的输出功率一定逐渐变大C．若R2<R0，L1亮度一定先变暗后变亮D．若R2<R0，电源的效率一定逐渐变大【答案】C【解析】当R2＞R0时，灯L2与滑动变阻器的左部分串联的总电阻一定大于右部分的电阻．当变阻器的滑片P由a端向b端移动时，总电阻增大，所以总电流减小，通过灯L1的电流减小，L1变暗；通过L2的电流变大，L2变亮．因不知道电源内阻与外电阻的大小关系，所以电源的输出功率无法判断，故A、B错误．当R2＜R0时，灯L2与滑动变阻器的左部分串联的总电阻先大于后小于右部分的电阻，当变阻器的滑片P由a端向b端移动时，总电阻先增大后减小，所以总电流先减小后增大，所以通过灯L1的电流先减小后增大，L1先变暗后变亮，故C正确；外电阻先增大后减小，所以电源的效率先增大后减小，故D 错误．3．(2021年南通月考)如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这一故障的原因可能是( )A ．电阻R 1断路B ．电阻R 2短路C ．灯L 1两接线柱间短路D ．电阻R 2断路【答案】D【解析】因为电压表的读数增大，所以路端电压增大，电源内阻上的电压减小，说明总电流减小，电路总电阻增大．若电阻R 1断路，会导致总电阻增大，总电流减小，而此时灯L 2两端电压会减小，致使灯L 2变暗，A 错误．若电阻R 2短路，灯L 2将不亮，B 错误．若灯L 1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，C 错误．若电阻R 2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意，而总电流减小，导致内电压和灯L 1、R 1并联部分电压减小，灯L 2两端电压增大，灯L 2变亮，D 正确．4．(2021年济宁检测)如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大【答案】B【解析】S 断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V 的读数变大．把R 1归为内阻，内电压减小，故R 3中的电压增大，由欧姆定律可知R 3中的电流也增大，电流表示数增大，故B 正确．5．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R .将它接在电动势为E 、内阻为r 的直流电源的两极间，电动机恰好能正常工作．则( )A ．电动机消耗的总功率为I 2R B ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－IrE 【答案】D 【解析】电动机不是纯电阻，电动机消耗的总功率为UI ，A 错误．电动机消耗的热功率为I 2R ，B 错误．电源的输出功率为UI ，C 错误．电源的效率为U E ＝E －Ir E，D 正确． 6．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线．曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2,3.5)、Q (6,5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10【答案】AB【解析】根据图像可知，E 1＝E 2＝10 V ，r 1＝54 Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标表示该小灯泡在这两种连接状态下的工作电压和工作电流，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552 Ω，R 2＝56Ω，故C 、D 错误． 7．(多选)(2021年信阳质检)如图所示，电源电动势为E ，内阻为r .闭合开关S ，在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI .电流表的示数为I 时，电容器的带电量为Q .则在这个过程中，下列图像正确的是( )A B C D【答案】BD【解析】电压表测量滑动变阻器的电压，电流表测量干路电流，根据闭合电路欧姆定律U＝E －I (R 1＋r )得ΔU ＝ΔI (R 1＋r )，解得ΔU ΔI＝R 1＋r 不变，故A 错误，B 正确．在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，变阻器接入电路的电阻减小，根据闭合电路欧姆定律可知电路中总电流I 增大，电阻R 1两端电压增大．根据Q ＝UC ＝CR 1I 可知，Q －I 图像是过原点的倾斜直线．故C 错误，D 正确．综合提升练习8．(多选)如图所示的电路中，电源内阻忽略不计．闭合开关S ，电压表示数为U ，电流表示数为I .在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3【答案】BC【解析】据题意，由于电源内阻不计，电压表的示数总是不变，故A 错误．滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增大，故B 、C 正确．由于电压表示数没有变化，D 错误．9．(多选)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A【答案】AC【解析】I ＝E R ＝1 A ，所以路端电压U R ＝IR ＝10 V ，A 正确．电源的总功率P ＝IE ＝12 W ，B 错误．由串并联电路特点得a 、b 的电流均为0.5 A ，所以U a b ＝0.5×(15－5) V ＝5 V ，C 正确．a 、b 间用导线连接后，根据电路的连接可求得外电路的电阻为7.5 Ω，回路的总电阻为9.5 Ω，D 错误．10．某地要把河水抽高20 m 使之进入蓄水池．用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380 V ，此时输入电动机的电功率为19 kW ，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m 3，重力加速度g 取10 m/s 2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m 3的水需要的时间(不计进、出水口的水流速度)．【答案】(1)1×103 W (2)2×104 s【解析】(1)设电动机的电功率为P ，则P ＝UI .设电动机内阻r 上消耗的热功率为P r ，则P r ＝I 2r ，代入数据解得P r ＝1×103 W.(2)设蓄水总质量为M ，所用抽水时间为t .已知抽水高度为h ，容积为V ，水的密度为ρ，则M ＝ρV .设质量为M 的河水增加的重力势能为ΔE p ，则ΔE p ＝Mgh .设电动机的输出功率为P 0，则P 0＝P －P r .根据能量守恒定律得P 0t ×60%×80%＝ΔE p .代入数据解得t ＝2×104 s ．。

专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 【答案】C【详解】电路稳定后，由于电源内阻不计，则整个回路可看成3R 、2R 的串联部分与R 、4R 的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为φ上=E 5R⋅2R =2E 5电容器下极板的电势为φ下=E 5R⋅4R =4E 5则电容两端的电压U 下上=2E5则电容器上的电荷量为Q =CU 上下=25CE故选C 。

2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。

如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。

水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。

下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高【答案】C【详解】AB ．题意可知水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

控制开关自动开启低水位预警，此时水位较低，压力传感器的电阻值较大，由于a 、b 两端此时的电压大于U 1，根据串联电路电压分部特点可知，R 1为压力传感器，故高水位时压力传感器的电阻值越小，R 1压力传感器两端电压变小，U 1>U 2，AB 错误；CD ．根据闭合电路欧姆定律可知，a 、b 两端的电压为U =E R 1+R 2R 1=E1+R 2R 1若定值电阻的阻值越大，当开启低水位预警时a 、b 两端的电压大于U 1时，R 1压力传感器阻值需要越大，则水位越低；当a 、b 两端的电压小于U 2时开启高水位预警时，R 1压压力传感器阻值需要越大，则水位越低。

A. B. C. D.
【答案】C
【解析】
粒子运动的轨迹过程图，如图所示轨迹圆恰好与BC边相切
粒子恰好从AB边穿出磁场 临界轨迹对应的半径为
依据洛伦兹力供应向心力可得
联立可得
故选C。
【答案】B
【解析】由于调零时，就是把两表笔短接，通过电流表的示数是满偏电流，即1.5V=200μA×R内；当接电阻Rx时，电流表的示数为50μA，则1.5V=50μA×(R内+Rx)；解之得Rx=22.5 kΩ，选项B正确。
2. (2024· 北京通州一模)如图所示的电路中，电源电动势为E、内阻为r，R0为定值电阻，R为滑动变阻器（最大阻值大于 ）。闭合开关S，调整R的阻值，使电路中的电流为I，下列说法正确的是（ ）
A. 此时电源的输出功率为EI
B. 此时滑动变阻器的阻值
C. 滑动变阻器R的触头从左向右滑动的过程中，路端电压渐渐增大
D. 调整滑动变阻器R的阻值，当 时滑动变阻器消耗的电功率最大
【答案】D
【解析】此时电源的输出功率为P出=UI=I（R0+R），选项A错误；
此时滑动变阻器的阻值 -r，选项B错误；
滑动变阻器R的触头从左向右滑动的过程中，变阻器的电阻渐渐减小，外电路的电阻减小，矿路端电压渐渐减小，选项C错误；
【答案】C
【解析】要看电源的总功率P与I的关系，则依据P=EI可知，P与I成正比例关系，故选项AB错误；
再看电源的总功率P与U的关系，则依据P=EI=E = ，可见，P与U是一次函数关系，选项C正确，D错误。
4. (2024· 云南曲靖一模)如图所示，在边长为a的正三角形区域内存在着方向垂直于纸面对外、磁感应强度大小为B的匀强磁场。一个质量为m、电荷量为+q的带电粒子(重力不计)从AB边的中点O以某一速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°。若粒子在磁场中运动的过程中恰好与CB边相切，并从AB边穿出磁场，则v的大小为（ ）

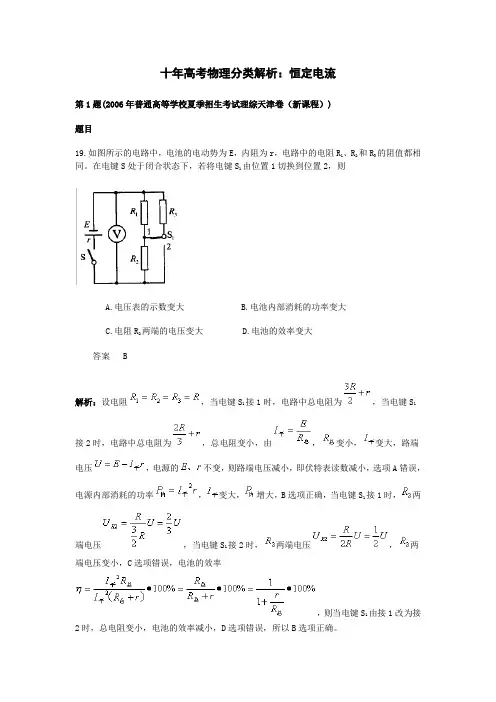

十年高考物理分类解析：恒定电流第1题(2006年普通高等学校夏季招生考试理综天津卷（新课程）)题目19.如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同。

在电键S处于闭合状态下，若将电键S1由位置1切换到位置2，则A.电压表的示数变大B.电池内部消耗的功率变大C.电阻R2两端的电压变大D.电池的效率变大答案 B解析：设电阻，当电键S1接1时，电路中总电阻为，当电键S1接2时，电路中总电阻为，总电阻变小，由，变小，变大，路端电压，电源的不变，则路端电压减小，即伏特表读数减小，选项A错误，电源内部消耗的功率，变大，增大，B选项正确，当电键S1接1时，两端电压，当电键S1接2时，两端电压，两端电压变小，C选项错误，电池的效率，则当电键S1由接1改为接2时，总电阻变小，电池的效率减小，D选项错误，所以B选项正确。

第2题(2006年普通高等学校夏季招生考试物理上海卷)题目11．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是（A）U1/I不变，ΔU1/ΔI不变．（B）U2/I变大，ΔU2/ΔI变大．（C）U2/I变大，ΔU2/ΔI不变．（D）U3/I变大，ΔU3/ΔI不变．答案 ACD第3题(2005年普通高等学校夏季招生考试大综辽宁卷（新课程）)题目32．图3中B为电源，R1、R2为电阻，K为电键。

现用多用电表测量流过电阻R2的电流。

将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处答案 C解析：电流表应串联在电路中，将K断开，多用电表的两个表笔，接入电路时应遵循“红正黑负”的原则，所以红表笔接在a处，黑表笔接在b处，所以C选项正确。

【答案】 AC
【解析】由题图知外电路的总电阻为
10Ω，回路的总电阻为 12Ω，由全电路欧姆定律可知
E I R 1A, 所以路端电压 U R IR 10V , A 正确；电源的总功率 P IE 12W , B 错误； 由串并联电路特点得 a、b 的电流均为 0.5A ，所以 U ab 0.5 (15 5) 5V , C 正确； a、 b
电动势越大说明这种转化本领越强， 但不能说明储存的电能越多， 故选项 A 、B 错误而选项
C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项
D 错误。
4.（上海卷 18）如图所示电路中，电源内阻忽略不计。闭合电建，电压表示数为 示数为 I；在滑动变阻器 R1 的滑片 P 由 a 端滑到 b 端的过程中
【解析】 A 中根据闭合回路欧姆定律可得 E U
Ir ，可测量多组数据列式求解，
A 正确；
U
B 中根据欧姆定律可得 E
(r R) ，测量多组数据可求解， B 正确； C 中根据欧姆定律
R
可得 E I (R r ) ，可测量多组数据列式求解， C 正确；D 中两个安培表和一个滑动变阻器，
由于不知道滑动变阻器电阻，故无法测量， D 错误；
2.（北京卷， 19）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验 方案中有如下四种器材组合。为使实验结果尽可能准确，最不可取的一组器材是
A. 一个安培表、一个伏特表和一个滑动变阻器 B.一个伏特表和多个定值电阻 C.一个安排表和一个电阻箱 D.两个安培表和一个滑动变阻器 【答案】 D
3. （上海卷， 13）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此 （A ）电动势是一种非静电力

专题09 恒定电流第一部分 名师综述恒定电流主要考查以"电路"为核心的三部分内容：一是以部分电路的欧姆定律为中心，考查直流电路的基本概念、伏安法测电阻、电功和电热等问题;二是以闭合电路的欧姆定律为中心，考查电源的作用、闭合电路的功率分配和能量转化的关系、电路的路端电压与电源电动势和内阴天的关系；三是以电路中的电工仪表的使用为中心，考查电学实验中仪器的选取、电表的读数、实物连接、数据处理和误差分析等问题.尤其是电学知识联系实际的问题和探究实验问题是近几年高考考查的热点. 欧姆定律、焦耳定律往往与电磁感应现象相交叉渗透；电功率、焦耳热计算往往与现实生活联系较密切，是应用型、能力型题目的重要内容之一，也是高考命题热点内容之一。

历届高考命题形式一是以选择、填空方式考查知识；二是与静电、磁场和电磁感应结合的综合题,值得说明的是,近年来高考在对本章的考查中，似乎更热衷于电路的故障分析.这类题通常都来自生活实际，是学生应具备的基本技能。

尤其引人关注的是电路实验有成为必考题的趋势.第二部分 精选试题1、【2017·重庆市高三上学期(一诊）期末测试】利用如图所示电路可测量待测电阻R x 的阻值。

定值电阻R 1、R 2阻值已知，闭合电键S,调节电阻箱接入电路阻值为R 3时，电流表示数为零，则R x 阻值等于： （ ）A ．R 2B ．123R R R C ．132R R R D ．321R R R 【答案】D2、【2017·辽宁省铁岭市协作体高三上学期第三次联考】如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处,现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为： （ )A ．4RB ．5RC ．10RD ．16R 【答案】D【名师点睛】考查欧姆表的改装原理，关键是知道欧姆表的内部结构，结合闭合回路欧姆定律进而求所测电阻；3、【2017·四川省成都市高三第一次诊断性检测】如图所示，E 为内阻不计的电源，MN 为同种材料制成的粗细均匀的长电阻丝,C 为电容器。

高考题精解分析：22恒定电流高频考点：电路根本规律和物理量、伏安特性曲线、直流动态电路分析动态发布：全国理综卷第17题、新课标卷第19题、物理第12题、物理第2题、理综卷第17题、物理第5题是高考考查的重点和热点，考查恒定电流的试题一般为选择题，也可能为计算题，难度中等。

考查方式例1〔全国理综卷第17题〕通常一次闪电过程历时约0.2～O.3s，它由假设干个相继发生的闪击构成。

每个闪击持续时间仅40～80μs，电荷转移主要发生在第一个闪击过程中。

在某一次闪电前云地之间的电势差约为1.0×109V，云地间距离约为l km；第一个闪击过程中云地间转移的电荷量约为6 C，闪击持续时间约为60μs。

假定闪电前云地间的电场是均匀的。

根据以上数据，以下判断正确的选项是A. 闪电电流的瞬时值可到达1×105AB．整个闪电过程的平均功率约为l×1014WC．闪电前云地间的电场强度约为l×106V/mD. 整个闪电过程向外释放的能量约为6×106J【解析】：闪电电流I=Q/t=1×105A，选项A正确；闪电过程的瞬时功率P=UI=1.0×109×1×105=1×1014W，选项B错误；闪电前云地之间的电场强度约为U/d=1.0×106V，选项C正确；第一个闪击过程向外释放能量为qU=6×1.0×106J=6.0×109J，选项D错误。

【答案】：AC【点评】此题以闪电切入，考查电流、电功率、电场强度、能量等知识点。

考查方式例2．〔新课标卷第19题〕电源的效率η得到的实验图线如下列图，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为A．34、14B．13、23C．12、12D．23、13【解析】根据效率的定义可得电源效率η=U/E，E为电源的总电压〔即电动势〕，根据图象可知U a=2E/3，U b=E/3，所以ηa、ηb的值分别为23、13，选项D正确。

专题8恒定电流（解析版）
近5年（2012-2022）高考物理试题分类解析
1、（2022·浙江6月卷·T12）风力发电已成为我国实现“双碳”目标的重要途径之一。如图所示，风力发电机是一种将风能转化为电能的装置。某风力发电机在风速为 时，输出电功率为 ，风速在 范围内，转化效率可视为不变。该风机叶片旋转一周扫过的面积为 ，空气密度为 ，风场风速为 ，并保持风正面吹向叶片。下列说法正确的是（ ）
[答案] 10 ，0.45W
【解析】据图象，电源电动势E=3V，内阻
滑片P移至最右边时，路端电压 ，又 ，解得I=0.2A，所以 .
当 时，R'消耗的最大功率为Pmax= (大家都知道为什么是这样，不再赘述)
[考察知识]闭合电路欧姆定律。
[核心素养]科学探究(电路的动态过程+闭合电路，功率与等效内阻的关系)
故C错误；
D．电动机的输出功率等于水泵所需要的输入功率，则电动机的机械功率为
而电动机的电功率为
由能量守恒可知
联立解得
故D正确；
故选D。
3.2020全国1卷第４题
4.图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图（b）所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是（ ）
B.直流电源对无人机供电的额定电流为
C.无人机上升过程中消耗 平均功率为
D.无人机上升及悬停时均有部分功率用于对空气做功
【答案】BD
【解析】A．无人机先向上加速后减速，最后悬停，则空气对无人机的作用力先大于200N后小于200N，最后等于200N，选项A错误；
B．直流电源对无人机供电的额定电流 ，B正确；
则该发电机年发电量至少为

高中物理学习材料（2011·上海）13．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。

为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是（）（A）3V，1.8J （B）3V，3.6J （C）6V，l.8J （D）6V，3.6J（2011·上海）17．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（）（A）总功率一定减小（B）效率一定增大（C）内部损耗功率一定减小（D）输出功率一定先增大后减小9. （2012·海南）将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d、U、E和Q表示。

下列说法正确的是A．保持U不变，将d变为原来的两倍，则E变为原来的一半B．保持E不变，将d变为原来的一半，则U变为原来的两倍C ．保持d 不变，将Q 变为原来的两倍，则U 变为原来的一半D ．保持d 不变，将Q 变为原来的一半，则E 变为原来的一半【答案】：AD 【解析】：保持U 不变，由U=Ed 可知，将d 变为原来的两倍，则E 变为原来的一半，选项A 正确；保持E 不变，由U=Ed 可知，将d 变为原来的一半，则U 变为原来的一半，选项B 错误；保持d 不变，电容器的电容量C 不变。

将Q 变为原来的两倍，由C=Q/U 可知，则U 变为原来的两倍，选项C 错误；保持d 不变，电容器的电容量C 不变。

将Q 变为原来的一半，由C=Q/U 可知，则E 变为原来的一半【考点定位】此题考查平行板电容器及其相关知识。

（2012·福建）14、【原题】：如图，理想变压器原线圈输入电压u=sin m t U ，副线圈电路中0R 为定值电阻，R 是滑动变阻器。

和是理想交流电压表，示数分别用1U 和2U 表示；是理想交流电流表，示数分别用1I 和2I 表示。

下列说法正确的是 A ．1I 和2I 表示电流的瞬间值 B ．1U 和2U 表示电压的最大值 C ．滑片P 向下滑动过程中，2U 不变、1I 变大 D ．滑片P 向下滑动过程中，2U 变小、1I 变小（2012·浙江）17、功率为10W 的发光二极管（LED 灯）的亮度与功率60W 的白炽灯相当。
