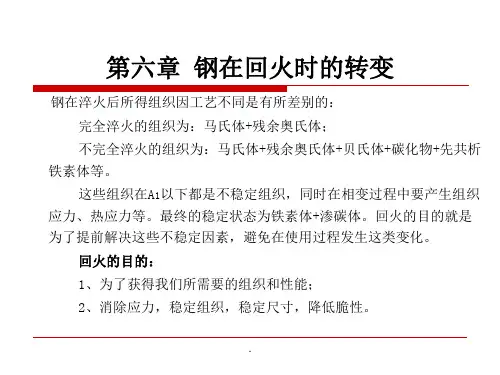

钢在回火时的转变与回火

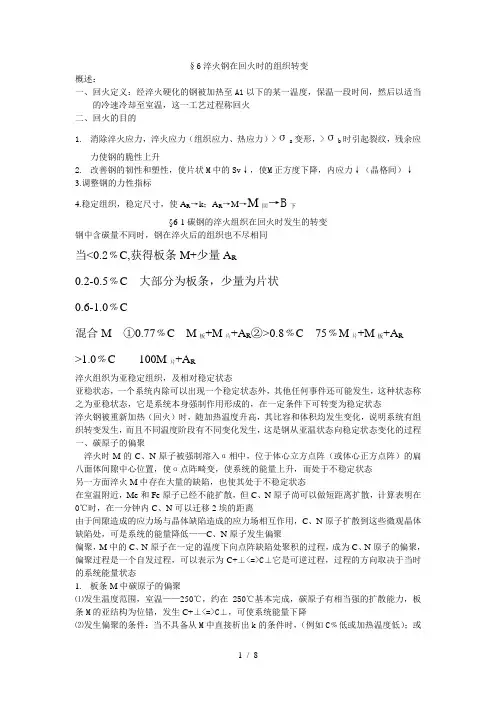

§6淬火钢在回火时的组织转变概述：一、回火定义：经淬火硬化的钢被加热至A1以下的某一温度，保温一段时间，然后以适当的冷速冷却至室温，这一工艺过程称回火二、回火的目的1.消除淬火应力，淬火应力（组织应力、热应力）>σs变形，>σb时引起裂纹，残余应力使钢的脆性上升2.改善钢的韧性和塑性，使片状M中的Sv↓，使M正方度下降，内应力↓（晶格间）↓3.调整钢的力性指标4.稳定组织，稳定尺寸，使A R→k；A R→M→M回→B下§6-1碳钢的淬火组织在回火时发生的转变钢中含碳量不同时，钢在淬火后的组织也不尽相同当<0.2﹪C,获得板条M+少量A R0.2-0.5﹪C 大部分为板条，少量为片状0.6-1.0﹪C混合M ①0.77﹪C M板+M片+A R②>0.8﹪C 75﹪M片+M板+A R>1.0﹪C 100M片+A R淬火组织为亚稳定组织，及相对稳定状态亚稳状态，一个系统内除可以出现一个稳定状态外，其他任何事件还可能发生，这种状态称之为亚稳状态，它是系统本身强制作用形成的，在一定条件下可转变为稳定状态淬火钢被重新加热（回火）时，随加热温度升高，其比容和体积均发生变化，说明系统有组织转变发生，而且不同温度阶段有不同变化发生，这是钢从亚温状态向稳定状态变化的过程一、碳原子的偏聚淬火时M的C、N原子被强制溶入α相中，位于体心立方点阵（或体心正方点阵）的扁八面体间隙中心位置，使α点阵畸变，使系统的能量上升，而处于不稳定状态另一方面淬火M中存在大量的缺陷，也使其处于不稳定状态在室温附近，Me和Fe原子已经不能扩散，但C、N原子尚可以做短距离扩散，计算表明在0℃时，在一分钟内C、N可以迁移2埃的距离由于间隙造成的应力场与晶体缺陷造成的应力场相互作用，C、N原子扩散到这些微观晶体缺陷处，可是系统的能量降低——C、N原子发生偏聚偏聚，M中的C、N原子在一定的温度下向点阵缺陷处聚积的过程，成为C、N原子的偏聚，偏聚过程是一个自发过程，可以表示为C+⊥<=>C⊥它是可逆过程，过程的方向取决于当时的系统能量状态1.板条M中碳原子的偏聚⑴发生温度范围，室温——250℃，约在250℃基本完成，碳原子有相当强的扩散能力，板条M的亚结构为位错，发生C+⊥<=>C⊥，可使系统能量下降⑵发生偏聚的条件：当不具备从M中直接析出k的条件时，（例如C﹪低或加热温度低）；或是形成碳化物的稳定性低于形成偏聚区时，偏聚可能发生在淬火的过程中，也可能发生在淬火后室温停留或回火过程当中⑶性质：碳原子偏聚发生在固溶体内部，M仍为单相，而非析出状态⑷影响偏聚过程的因素碳的偏聚时C原子向位错线附近扩散过程，因此偏聚过程与碳原子的扩散能力，M位错密度，及M中碳的含量有关a.马氏体中的位错密度增大，C⊥发生的可能性增大、b.当T升高时，Dα C升高，C往位错扩散，产生偏聚区，但温度过高，C的扩散能力很强，会使偏聚区的碳原子脱离，即“蒸发”，使偏聚区消失c.当M中碳含量<0.2%，碳原子完全处于偏聚区，则c/a=1，测不出c/a>1碳含量>0.2%,碳偏聚位置饱和，多余的碳原子存在于M中，故c/a>1∴0.2%正好是M中c/a最低碳含量⑸M的自回火当M中﹪C为0.2%时，Ms>300℃，当A被冷却至<Ms点时，将发生A→M板,冷却过程一方面T下降，M板增多，另一方面，碳原子发生偏聚，至室温时90%偏聚M的自回火：淬火中M的碳原子在自然条件下，发生重新分布，完成偏聚过程2.片状M中碳原子的偏聚⑴温度范围20-100℃⑵偏聚区的位置首先为位错线，其次为晶界，孪晶区{110}M晶界上⑶偏聚区的尺寸，1.0%C,偏聚在孪晶面的C原子组成一片片小富集区二、M的分解使单相M组织→低碳M′+k的两相组织，随着回火温度↑，τ↑，碳原子将发生有序化转变，形成碳化物1.板条M的分解当<0.2%时，在250-400℃回火时，在位错线附近的板条界的碳原子偏聚区形成θ-k，即cm 小薄片，与母相共格关系，母相M′随k析出，碳含量下降2.片状M的分解（80-250℃）⑴片状M的双相分解当T>80℃，M片中的偏聚区形成细小片状ε-k，碳的扩散可以使ε-k长大（η-k）Fe2.5C,由于T低，D C小，ε（η）-k附近很小范围内做短距离扩散，扩散使ε（η）-k长大，使其周围的M含碳量下降，形成M′,在较远的地方仍为高碳M,即测量时，分别是两种正方度M,当T↑，τ↑，ε-k不断增加长大，是高碳M继续分解，直到高碳区域全部消失故称为双相分解M′的含碳量与M的原始碳含量及分解温度无关，为恒定值0.25-0.3%⑵片状M的连续分解当T>150℃, D C↑，M′区分部整个片，使c/a变为一致，碳原子可做远距离扩散，ε-k可以从较远处M获得C原子长大；当T=300℃，M的c/a=1，此时M+ε（η）-k组织，称为回火M,M分解完成，ε-k的位置即为原偏聚区，其惯习面（100）M，且与M保持共格和一定的位向关系影响M分解速度的因素i回火时间的影响<0.5h，随τ升高，C%↓↓,≥0.5h，α中C%下降缓慢，长时间保温α中碳含量趋于一定值ii回火温度的影响回火温度越高，M分解速度越快，α相中的C%下降的越多iii M中C%高时，M的分解速度快，T回=250-300℃，α相中C%达到0.2-0.3%iv Me的影响Me的加入对双相分解基本无影响，因Me不扩散，C作近距离扩散Me对M连续分解有明显影响a、强碳化物形成元素，使D↓,能延缓M的分解，使M的分解温度被推向高温b、非碳化物形成元素，Si和Co能溶入ε-k，可以阻止ε-k长大c、Ni、Mn影响不大合金中加入一定量的Cr，Si可以使M分解温度延缓至350℃三、碳化物的转化温度范围250-400℃1.板条M>250℃分解是在碳原子偏聚区和M板条边界形成θ-k小薄片，并与母相共格，当温度为300-400℃，θ-k长大到一定尺寸，因共格畸变能太大，使其与母相的共格关系遭到破坏，成为与母相非共格关系的渗碳体，也就是从母相中析出2.片状M 回火时碳化物的转化I当0.4-0.6%时，<250℃,M分解首先生成过渡相ε（η）-k（ε-k：Fe2.4C η-k ：Fe2.5C）>250℃，ε（η）-k溶入M中，分别在{112}M析出与母相共格的θ-k>400-500℃时，θ-k脱离母相，形成渗碳体～350℃时，α′中含碳量为0.2%，接近平衡成分II C%>0.6%<250℃ M分解为ε-k>250℃, ε（η）-k重新溶解，在{112}M析出χ-k(Fe5C2)>350-450℃, χ-k有两种去向原位析出，在χ-k形核长大，形成θ-k与母相共格离位析出{112}M χ-k溶入M中，另在{111}M面上析出θ-k>450℃，θ-k脱离与α共格形成cm3.影响转化因素⑴温度和回火时间见图T↑ε-k→ε（η）+χ→ε（η）+χ+θ→χ+θ→θτ↑转化温度下降⑵Me成分不同影响ε-k稳定化程度，从而影响k的转化温度①Me含量低时，碳化物形成元素，Ti、Zr、Ni、V、W、Mo、Cr（P94）使Dc↓，推迟转化，移向高温其中Si溶入ε-k，提高其稳定性，使ε-k溶解温度由250℃提高到350℃四、碳化物聚积球化和长大温度范围（400-700℃）对一般的碳钢（Me含量低时），>400℃,原子扩散Q↑↑,θ脱离母相共格为cm，开始球化当颗粒大小不均一，小颗粒周围的母相溶解速度大，大颗粒周围α相的溶解速度小，导致小颗粒溶解，大颗粒长大——聚积长大从界面能考虑，小颗粒的界面相对多，使界面能升高，聚积大颗粒后，使相界面下降，界面能下降，系统总能量下降当k呈针状，杆状，层片状，由于各处曲率半径不同，而使周围的溶解度不同，尖角处溶解，平滑处长大，直至曲率半径相同，k呈球形由化学位考虑，直到？当T回>600℃,聚积球化过程加快Me的存在将强烈推迟k聚积长大的过程Si溶入ε-k但不溶于θ-k，形成高Si墙五、α相的回复与再结晶1.α相的回复与再结晶的驱动力①相变硬化使晶体的缺陷增多，使位错密度增多，使孪晶增多②淬火应力：组织应力、热应力③k与母相共格造成晶格间应力（引起α点阵畸变造成内应力）2.低碳板条M回火时α相回复与再结（400-700℃）①α相回复，温度范围（400-500℃）当T>400℃时，α相发生回复，位错密度下降，位错包消失，发生？，位错线排成网络，但仍保持原M的轮廓，此时得到的组织称为回火屈氏体，即板条M轮廓+其上细小k②当T>500-600℃时，α板条轮廓逐渐消失，逐渐形成等轴晶，此时位错密度更低，此时组织为等轴的晶粒α+其上细小分布粒状k为回火索氏体，当温度升高时，α相晶粒将长大（粗化）3.片状M中α相的回复与再结晶①α相的回复（250-500℃）>250℃回火时，M片中的孪晶开始消失，出现位错线，位错包。

有关铸钢件热处理过程中回火的几个问题中国铸造协会李传栻除少量耐热钢铸件可以铸态交付使用外，绝大部分铸钢件都需要热处理。

碳钢铸件，大都经退火或正火处理。

各种低合金钢铸件，为了充分利用合金元素的功能，大都经淬火、回火处理。

结构用低合金钢铸件，经淬火、高温回火后，材质可以获得强度与塑性、韧性最佳的配合。

这种热处理方式通常称之为调质处理。

耐磨用铸钢件，经淬火和低温回火后，材质具有相当高的硬度和耐磨性，并保持一定的韧性。

随着工业的进步和科学技术的发展，各种低合金钢的应用增长很快。

在铸钢生产中，目前，各种低合金钢铸件的产量已在总产量中占有绝大多数的份额。

各种低合金钢铸件的热处理过程中，回火通常被视为一项辅助工序，大家在工作繁忙之际往往未能给予应有的重视。

回火，看似简单，其中却蕴含着很多问题，而且对铸钢件的使用性能有非常重要的影响。

就我所知，生产中由此而致材质力学性能不太好的情况时有发生。

钢经淬火处理后，可以具有高硬度和高强度，但是，经淬火的钢，组织为马氏体，存在位错、层错、孪晶等晶体缺陷。

在碳及合金元素含量较高的情况下，淬火后还存在较多的残留奥氏体。

这种亚稳定的组织，导致钢的塑性、韧性低，铸件的内应力大，产生脆性断裂的倾向较大。

因此，铸钢件淬火后必须及时予以妥善的回火处理，以消除内应力，从而获得稳定的组织、保证材质具有要求的力学性能。

热处理属于另一个专业，不少中、小型铸钢企业往往缺少热处理专业的技术人员，回火又是一项简单的辅助工序，因而，企业往往对此缺乏应有的了解。

有鉴于此，我想在这里谈谈低合金钢铸件淬火后回火的问题。

在这里，只讨论低合金钢的回火问题，不涉及各种高合金钢的热处理。

为了了解回火过程中的组织转变，还要简单地提到马氏体组织的一些特点。

一、淬火钢中马氏体组织的一些特点钢经淬火后组织转变为马氏体，可以使其具有很高的硬度和强度。

淬火是使钢强化的重要措施。

钢经奥氏体化后，使其转变为马氏体需要两个条件：一是冷却速率高，抑制其发生扩散性的转变；再就是快速冷却到马氏体开始转变温度Ms以下。

简述淬火钢回火时力学性能与回火温度之间的关系⑴ 硬度与回火温度之间的关系中、低碳钢在250C一下回火时，机械性能无明显变化。

这是因为只有碳的偏聚，而无其他组织变化。

高碳钢那么不同，由丁c相共格析出，引起弥散强化，硬度略有升高。

250-400C回火时，一方面由丁马氏体分解、正方度减小以及碳化物转变和聚集长大，硬度趋丁降低；另一方面，由丁剩余奥氏体转变为下贝氏体，硬度那么有所升高。

二者综合影响，使得中、低碳钢硬度下降，而高碳钢硬度升高。

回火温度在400C以上升高时，产生a相的回复与再结晶及碳化物聚集并球化，均使硬度下降。

⑵强度和塑性与回火温度的关系高、中、低碳钢回火时，弹性极限随回火温度上升而增加，大约在350C左右出现峰值。

这与回火过程中碳的偏聚、£碳化物的析出、a相中碳过饱和度下降以及渗碳体析出a相回复等组织结构变化相联系。

钢的塑性一般随回火温度的升高而加大。

⑶冲击韧性与回火温度之间的关系随着回火温度的升高，碳钢冲击值〔a k〕变化的总趋势是增加的。

但是，高碳钢经扭转冲击试验，可测出250C左右回火后冲击值下降的脆化现象。

⑷断裂韧性与回火温度之间的关系在400C以下，随回火温度增高，断裂韧性和冲击韧性均降低。

400C以上回火时，断裂韧性增大。

解释碳钢回火脆性的定义、原因及消除或改善方法在250-400C和450-650C区域存在着冲击韧显著下降的现象，这种脆化现象称为回火脆性。

⑴其中在250-400C范围内回火时出现的脆性称为第一类回火脆性，存在丁一切钢种之中。

此后假设重新加热至第一类回火脆化温区，也不再出现脆性。

故乂称不可逆回火脆性。

因其出现与低温回火温度范围，故乂称低温回火脆性。

发生第一类回火脆性的钢件，断口呈晶间断裂；无第一次回火脆性的钢件，呈穿晶断裂。

消除或改善的方法：①以极快的速度加热和冷却以及高温形变热处理。

②以非碳化合物形成元素〔Si〕来合金化，一起有效地推迟马氏体脱溶的作用，使低温回火脆性温度区上移，从而使钢获得高强韧性。
