合金钢焊接工艺1

一、引言12Cr1MoVG钢是一种常用的低合金钢，常用于高温高压下的工程结构和设备。

对于12Cr1MoVG钢的焊接工艺规程，不仅关系到焊接质量，还关系到设备的安全以及工程效益。

制定科学合理的焊接工艺规程对于保证焊接质量和设备安全具有重要意义。

二、材料特性12Cr1MoVG钢的化学成分要求严格，主要包括碳素含量、硅含量、锰含量、磷含量、硫含量、铬含量、钼含量、钒含量等。

另外，12Cr1MoVG钢的力学性能、金相组织、显微组织等也对焊接工艺产生一定影响。

三、焊接工艺准备1. 确定焊接方法根据12Cr1MoVG钢的特性和具体焊接对象的要求，确定适合的焊接方法，包括手工焊、埋弧焊、气保焊等。

2. 选择焊接材料选择符合12Cr1MoVG钢化学成分和力学性能要求的焊接材料，确保焊接接头的质量。

3. 准备焊接设备保证焊接设备的正常运转，并检查焊接设备的绝缘状态，以免引起事故。

四、焊接工艺参数确定1. 确定预热温度和焊接温度根据12Cr1MoVG钢的热处理要求和焊接对象的要求，确定合适的预热温度和焊接温度，以保证焊接接头的质量。

2. 确定焊接电流和焊接速度根据焊接材料的种类和规格，确定合适的焊接电流和焊接速度，以保证焊接接头的牢固度和质量。

3. 确定焊接工艺结合实际工程需求和12Cr1MoVG钢的特性，确定合适的焊接工艺，包括焊接方式、层间温度控制、焊接速度、焊接序列等。

五、焊接工艺实施1. 清洁焊接表面在进行焊接之前，要对焊接表面进行清洁处理，以保证焊接接头的质量。

2. 严格控制焊接工艺参数在焊接过程中，要严格控制焊接工艺参数，及时调整焊接设备，保证焊接接头的牢固度和质量。

3. 进行焊接质量检测在焊接完成后，要及时对焊接接头进行质量检测，包括外观检测、牢固度检测、尺寸检测等。

六、焊接工艺验收根据12Cr1MoVG钢的焊接工艺规程要求，进行焊接接头的验收，确保焊接质量和设备安全。

七、总结通过对12Cr1MoVG钢的焊接工艺规程的制定和实施，可以保证焊接接头的质量和设备的安全，提高工程效益，并为后续工作提供可靠的技术支持。

钢及钢合金的焊接工艺方法钢及钢合金的焊接方法是一种常用且广泛应用的金属连接技术。

本文将介绍几种常见的焊接工艺方法。

1. 电弧焊电弧焊是一种通过电弧的热焊接工艺方法。

它使用电弧将钢材加热到熔化点，然后再用填充材料填充焊缝，形成焊接接头。

电弧焊可分为手工电弧焊、半自动电弧焊和自动电弧焊。

该方法适用于焊接钢材、不锈钢和合金钢。

2. 气体保护焊气体保护焊是一种通过保护气体的方法进行焊接的工艺。

在焊接过程中，保护气体将焊缝和熔融区域与大气隔离，防止氧气、氮气等对焊缝的氧化和污染。

常用的气体保护焊方法包括氩弧焊、氩气保护电弧焊和等离子弧焊等。

气体保护焊适用于焊接不锈钢、铝合金和镍合金等材料。

3. 无损焊接无损焊接是一种通过非破坏性检测方法进行焊接的工艺。

该方法可以检测焊接接头中的缺陷，如裂纹、气孔和杂质等，并进行修复。

常用的无损焊接方法包括超声波检测、射线检测和涡流检测等。

无损焊接在航空航天、核能工业等领域具有重要应用。

4. 摩擦焊接摩擦焊接是一种通过摩擦热的方法进行焊接的工艺。

在摩擦焊接过程中，焊接材料通过摩擦热的作用产生熔化，然后通过施加压力形成焊接接头。

摩擦焊接适用于焊接铝合金、镁合金和钛合金等材料。

以上是钢及钢合金的几种常见焊接工艺方法的简要介绍。

具体选择焊接工艺方法应根据不同材料的特性、焊接要求和应用领域来决定。

在选择焊接工艺方法时，还需注意操作规程和安全措施，以确保焊接质量和人员安全。

参考文献：- 张云勋.钢结构焊接[M].化学工业出版社, 2018.- 许彩华,胡勃,姜瑾焓.焊接工艺与设备[M].北京：中国电力出版社, 2019.。

通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。

（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。

1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。

低合金钢管道焊接施工工艺标准1 目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。

2 适用范围本工艺标准适用于公司承接的16Mn等低合金钢管道焊接施工。

焊接方法包括：手工钨极氩弧焊、焊条电弧焊等。

3 引用标准GB50236《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01《压力管道安装质量保证手册》QJ/JA113.1《一级库焊接材料管理制度》QJ/JA113.2《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备：4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。

4.2 机具要求4.2.1 焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。

4.2.2预热及热处理设备完好，性能可靠，检测仪表处于正常工作状态。

4.2.3 焊工所用的焊条保温筒、角向磨光机、刨锤、钢丝刷齐全。

4.3 材料要求4.3.1 焊接材料应有产品质量证明书，并符合相应标准的规定。

有受潮、雨淋、破损现象的焊条不得入库。

4.3.2 焊条必须在干燥通风良好的室内仓库中存放。

施工现场应配有符合要求的固定或移动焊条库。

焊条的贮存与保管按QJ/JA113.1《一级库焊接材料库管理制度》中的规定执行。

4.3.3 焊条使用前必须烘干，烘干工艺和领用按QJ/JA113.2《施工现场库焊接材料管理制度》中的有关规定执行。

4.3.4 焊丝使用前，应去除表面的油、锈等污物。

4.3.5 氩气纯度要求在99.95%以上。

4.3.6 保温材料性能应符合予热及其热处理要求。

4.4 环境要求焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。

a)风速：钨极氩弧焊时大于2m/s，焊条电弧焊时大于8m/s;b)焊接电弧1m范围内的相对湿度大于90%;c)雨雪环境；d)焊件温度低于-20℃； 5 焊接 5.1 坡口要求5.1.1 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法。

Q460低合金高强度钢的焊接工艺分析蔺云峰（山西焦煤霍煤电集团机电总厂，山西霍州，031412）摘要：介绍了Q460低合金结构钢的主要成分、力学性能，给出了焊接Q460低合金高强度钢的焊接应选用的焊接材料和焊接设备，对焊接过程中存在的主要问题提出了解决的办法。

关键词：Q460；焊接工艺；焊接性能液压支架的作用是有效地支撑工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。

它与采煤机和输送机配套使用，实现采煤综合机械化。

其使用寿命取决于本身结构的质量。

由于支架结构件工作环境恶劣，使用过程中承受动、静载荷，存在应力腐蚀现象等。

为了保证支架结构件在使用过程中动作可靠，支架尺寸稳定性的要求，以及预防焊接过程中产生冷裂纹、热裂纹及气孔现象，我公司液压支架结构件大多采用Q460低合金高强度钢。

经过反复试验，我们完善了Q460低合金高强度钢的焊接工艺。

1．Q460低合金结构钢主要成分及力学性能（1）Q460低合金高强度钢是在16Mn钢的基础上加入Cr，Ni，V，Ti等合金元素炼制而成。

钒和钛的加入，能使钢材强度增高，同时又能细化晶粒，减少钢材的过热倾向。

Q460低合金高强度结构钢的力学性能见表1，Q460低合金高强度结构钢的成分见表2。

（2）焊接性分析。

低合金钢焊接具有热裂纹、冷裂纹、淬硬倾向及氢致裂纹敏感性强等主要特点。

碳当量是判断焊接性最简便的方法之一。

碳当量是指把钢中合金元素（包括碳的含量）按其作用换算成碳的相当含量。

随着碳当量的增加，钢的塑性急剧下降，并且在高应力的作用下，产生焊接裂纹的倾向也大为增加，焊接时有明显的淬硬倾向。

因此焊接时，需较小的热输入。

同时，氢致裂纹是低合金结构钢焊接接头最危险的缺陷，所以需要采取适当预热，控制线能量等工艺措施。

表1 Q460低合金高强度结构钢的力学性能牌号屈服强度σs/MPa 抗拉强度/MPa 伸长率δ5/%Q460 460 550～720 17表2 Q460低合金高强度结构钢的成分（％）w（C）w（Si）w（Mn）w（S）w（P）5w（Cr）w（Ni）w（Ti）w（Nb）≤0.2 ≤0.55 1.0～1.7 ≤0.035 ≤0.03 ≤0.7 ≤0.7 0.02～0.2 0.015～0.06 2．焊接材料及焊接设备的选用（1）结合性能与使用性能是选用焊材的决定因素。

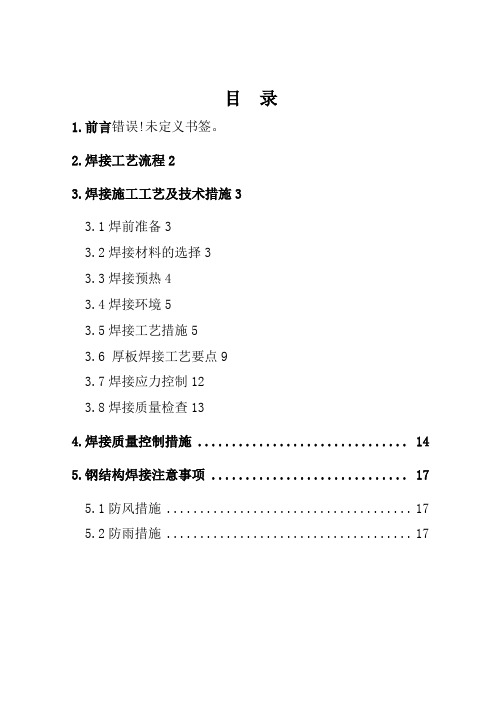

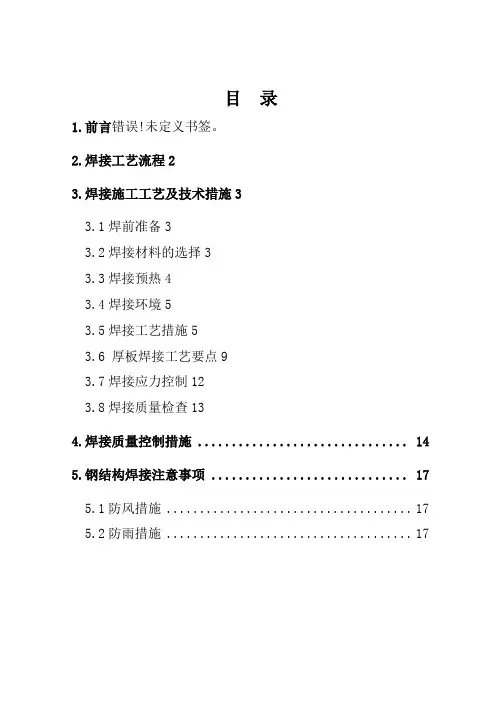

目录1.前言错误！未定义书签。

2.焊接工艺流程23.焊接施工工艺及技术措施33.1焊前准备33.2焊接材料的选择33.3焊接预热43.4焊接环境53.5焊接工艺措施53.6 厚板焊接工艺要点93.7焊接应力控制123.8焊接质量检查134.焊接质量控制措施 (14)5.钢结构焊接注意事项 (17)5.1防风措施 (17)5.2防雨措施 (17)1.焊接工艺流程3.焊接施工工艺及技术措施3.1焊前准备焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。

由于CO2气体保护焊焊枪线较短，考虑将焊机及送丝机置于操作平台上。

操作平台是针对节点焊接而专门设计，具体详见安全设施一节。

焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。

焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。

焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。

检查坡口装配质量。

应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。

如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。

3.2焊接材料的选择根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示：表1：焊材选择预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。

预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。

根据母材性能结合我们以往一些工程的施工经验，对于Q345钢材，40～60mm的板厚，预热温度80～100℃左右；60～80mm的板厚，预热温度为120℃。

预热主要采用电加热和氧-乙炔火焰加热方法，预热范围为坡口及坡口两侧不小于板厚的1.5倍宽度，且不小于100mm。

测温点应距焊接点各方向上不小于焊件的最大厚度值，但不得小于75mm处。

合金钢焊接方法流程1. 确定焊接材料和焊接方法：根据合金钢的成分和要求，选择合适的焊接材料和焊接方法。

常见的焊接材料包括焊接电极和填充金属。

2. 准备焊接工件：对于焊接前的合金钢工件，应先进行清洁和表面处理。

清除可能影响焊接质量的氧化物、油脂和杂质，并使用刷子或砂纸对焊缝进行处理，确保焊缝的平整度和脱脂。

3. 预热：对于大型和厚度较大的合金钢工件，需要进行预热。

预热的目的是降低焊接应力和提高焊接质量。

通常使用火焰或电炉进行预热，预热温度应根据具体合金钢材料和厚度来确定。

4. 焊接设备调试：根据焊接方法选择相应的焊接设备，并进行调试。

确保焊接电流和电压、焊接速度和保护气流量等参数调整合适。

5. 进行焊接：将焊接材料（焊接电极或填充金属）插入焊接设备，按照焊接方法和工艺要求将焊接材料逐渐加热至熔点。

并维持合适的焊接电流和电压，使焊接材料熔化并与工件相结合。

6. 控制焊接速度：根据焊接方法和工艺要求，控制焊接速度。

过快的焊接速度可能导致焊缝质量下降，过慢的焊接速度则可能导致熔池过大和焊接变形。

7. 确保焊接保护：在焊接过程中，要注意保持合适的焊接保护。

对于气体保护焊接，保持合适的气体流量和风向，确保焊接区域不受氧化物和其他污染物的影响。

对于电弧保护焊接，保持合适的电弧长度和焊接角度，确保电弧不熄灭和焊接区域不受氧化。

8. 控制焊接温度：根据焊接方法和工艺要求，控制焊接温度。

过高的焊接温度可能导致熔池过大和焊接变形，过低的焊接温度则可能导致焊缝质量下降。

9. 进行焊接检查：在焊接完成后，进行焊接检查。

包括外观检查、尺寸检查和焊缝性能检查。

确保焊接质量符合要求。

10. 后处理：对焊接完成的合金钢进行后处理。

包括去除残留的焊渣、进行表面处理和喷涂保护涂料等。

确保焊接区域的整体美观和耐腐蚀性。

这些步骤依次进行可以有效地保证合金钢焊接质量。

在进行焊接时，要仔细遵循工艺要求，并注意安全措施，确保操作安全。

T91焊接工艺1 T91/P91钢的焊接性能分析1.1 T91/P91钢的组织为马氏体，供货状态一般为正火+回火，属于高合金钢，焊接性较差，易出现冷裂纹、焊接接头脆化、HAZ区软化等问题，必须严格按照工艺规程，方可获得满意的焊接接头。

1.2 应该严格控制焊接和热处理温度，采用较小的参数焊接是应该注意的重点。

1.3 热处理理想保温时间适当延长，有利于焊接接头常温冲击韧度的提高。

2 钢材和焊材该种钢材及其焊材部分国家牌号对照，见表1、表2。

3.1焊接设备选用带衰减的逆变式直流弧焊机3.2焊丝去除表面的油、垢及锈等污物，露出金属光泽焊条进过350℃烘熔1.5-2h,置于80-100℃保温筒内，随用随取。

3.3坡口制备关键注意两点氢弧焊填充时预热温度取160-180℃，温度过高不利于焊工操作，易产生缺陷，还会加重根部氧化。

电弧填充时，道间温度控制在280-320℃之间，因为第一，从工艺上讲，为防止产生热裂纹和减少区的粗晶脆化，需选择小参数，以减少高温停留时间，但采用小参数，焊缝冷却速度快，容易产生淬硬组织而导致冷裂纹、这是个矛盾。

T91/P91钢的MS点转变温度大约在380℃左右，预热温度选在280-320℃，即MS点温度附近，既能保证高温停留时间短，又能使马氏体转变时冷速缓慢，并形成自回火马氏体，解决了既要采用小参数，又不能让焊接冷速太快的矛盾。

第二，从手工操作上讲，该种钢的焊条在300℃左右的预热温度下，有最佳操作性能，熔滴过渡及铁水流动性和飞溅都明显改变。

4. TIG打底焊4.1 为防止T91/P91钢焊缝根部氧化，焊前在管内冲氩保护。

冲氩保护范围以坡口轴向中心为基础，各侧各250-300mm处贴上两层可溶纸（可用报纸代替）。

用浆糊粘住，做成密封气室。

利用细钢管把头敲扁插入焊缝内（有探伤孔控的管道可从探伤孔充氩），大管流量为20-30L/min，小管流量一般为10-15L/min，冲氩时，当感觉氩气从焊缝间隙轻微返出时（也可用打火机是否熄灭来判断）。

焊接作业指导书（含焊接热处理工艺）合金钢管道（15CrMoG）编制人：审核人：批准人：建设机械分公司技术质量部目录一、适用范围 (3)1.1总则 (3)二、编制依据 (3)三、工程一览 (4)四、对焊工及热处理工的要求 (4)五、焊接材料的选择 (5)六、焊接设备、材料及焊接环境的要求 (5)七、主要施工机具 (6)八、焊接施工 (7)8.1材料验收 (7)8.2 焊接工艺及流程 (7)九、焊接热处理 (10)9.1作业项目概述 (10)9.2作业准备 (10)9.3作业条件 (11)9.4热处理作业程序 (12)9.5 质量检查与技术文件 (18)十、质量检验 (20)十一、安全技术措施 (21)一、适用范围本作业指导书适用于鞍钢股份能源管控中心1#4#干熄焦余热发电项目工程的管道安装施工。

1.1总则1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。

2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。

3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。

4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。

二、编制依据1、施工蓝图；2、DL/T5031-94《电力建设施工及验收技术规范管道篇》;3、DL/T 821-2002《钢制承压管道对接焊接接头射线检验技术规程》；4、DL/T869-2004《火力发电厂焊接技术规程》；5、《压力管道安全技术监察规程-工业管道》TSGD0001-20096、GB/T17394—1998《金属里氏硬度试验方法》7、DL/T819—2002《火力发电厂焊接热处理技术规程》8、GB/T16400—2003《绝热用硅酸铝棉及其制品》三、工程一览名称规格材质管道类别管道长度无缝钢管D377×13 15CrMoG GD1无缝钢管D273×9 15CrMoG GD1四、对焊工及热处理工的要求1、参加本工程焊接的焊工必须有焊工合格证，并有相应的合金钢氩弧焊合格项目，凡无此合格项目的焊工不得超项焊接。

低碳低合金焊高强度钢（调制钢）焊接简要工艺方案1范围本焊接工艺方案规定了XXXXX您司钢制结构件生产现场组装及焊接的基本规则和要求；本焊接工艺方案适用丁XXXXX松司碳素结构钢、普通低合金结构钢、低合金调质钢的焊接；本通用焊接工艺方案适用丁XXXXX松司各产品零部件的焊条电弧焊、气体保护焊、氯弧焊。

2引用标准下歹0方案所包含的条文，通过在本标准中的引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

JB-T 9186 二氧化碳气体保护焊工艺规程GB/T324 焊接符号的表示方法GB/T 324 焊缝符号表示法GB/T 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T 8110 碳钢、低合金钢气体保护焊焊丝GB9448 焊接与切割安全3基本要求3.1对操作者的要求3.1.1焊工必须经过焊接理论学习和实作培训，经考核合格取得相应证书后方可上岗从事相应的焊接工作。

严禁实习生对产品进行焊接操作。

3.1.2操作者应按照工艺文件的要求进行操作，同时操作者应熟知自己所施焊的工件材料、焊接材料及焊接规范。

32对焊接设备及附属装置的要求—3.2.1对焊机及附届设备进行日常检查，应确保电路、水路、气路及机械装置的正常运行。

3.2.2对焊接机要求：1、逆变全数字式焊机2、拥有稳定可靠的焊接性3、焊接条件调节范围宽广、高速焊接性优良、飞溅发生量少4、拥有焊接参数存储功能（推荐OTCCPVM-500/XDS-500 焊机）3.2.3焊接设备仪表装置应准确可靠，应定期进行检修及维护；当设备出现异常时应立即停机，禁止使用，同时通知设备维修人员进行维修。

3.2.4对保温桶的使用要求：烘干后的低氢碱性焊条须放置在保温桶中，随取随用；取出焊条后，应将保温桶盖盖好，并通电保温。

3.3对焊接材料及原材料的要求3.3.1焊接材料包括焊条、焊丝和保护气体。
