OCL 功 率 放 大 器

  • 格式：docx
  • 大小：382.21 KB
  • 文档页数：17

寒假实验报告电子技术基础模拟部分（第五版）课程设计题目：OCL 功率放大器院（系）：专业班级：学号：学生姓名：小组成员：指导教师：起止时间：目录摘要 ..........................................................................................................................................引言 ..........................................................................................................................................第1章 OCL功率放大器设计方案论证........................................................................1.1 OCL功率放大器的应用意义.....................................................................................1.2 OCL功率放大器设计的要求及参数.........................................................................1.3 设计方案论证............................................................................................................1.4 总体设计方案框图及分析........................................................................................第2章 OCL功率放大器各单元电路设计...................................................................2.1 直流稳压电源设计....................................................................................................2.2 输入级电路设计........................................................................................................2.3 电压放大级电路设计................................................................................................2.4功率放大级电路设计.................................................................................................2.5输出负载电路设计...................................................................................................... 第3章 OCL功率放大器整体电路设计........................................................................3.1 整体电路图及工作原理............................................................................................3.2 电路参数计算............................................................................................................3.3元器件清单列表........................................................................................................ 第4章系统调试中的问题及解决方法 ..................................................................第5章设计总结.................................................................................................................参考文献.................................................................................................................................摘要：低频功率放大器简称功放，它是各类音响器材中的最大的一个家族。

目前低频功率放大器主要由分立元件组成或集成模块组成，由分立元件组成的功放，电路结构复杂，自动调节能力强，由集成模块组成的功放，可减少信号失真，但调节能力有限。

这次设计在放大部分运用了二级放大，一级是通过C9012实现的，二级放大是通过甲乙类互补对称电路实现的，功率放大部分是用TIP41C和TIP42C功率管实现的，最后再把输出功率输出到一个10瓦8欧姆的喇叭（负载）上。

引言随着电子技术和计算机技术的飞速发展，现代电子线路的设计也越来越离不开计算机辅助设计和仿真分析的支持，而用电路元器件参数性能指标是更为便捷的一种方法，在理论上设计开发出合理且高性能的电路、PCB板，才能在提高电路性能的同时降低生产成本。

功率放大器不仅仅是消费产品中不可缺少的产品，还广泛应用于控制系统和测量系统中。

低频功率放大是一个已经相当成熟的技术。

几十年来，人们为此不懈努力，无论从线路技术还是元器件方面，乃至思想认识上都取得了长足的进步。

尽管目前市场上的功放产品价格已经很低，少则几百元，多则几千元的价格还是让人有些不舍，本次设计给出一种简单实用、制作成本低廉的低频功率放大器的设计方案，本设计具有功耗低，性价比高，稳定性好，应用广泛的优点，在模拟技术电路中信号经放大后，往往要去推动执行机构完成人们所预期的功能，例如推动喇叭发出声音等。

这些执行机构是把电能转换其他形式能量的器件，它们正常工作需要从电路中获取较大的能量。

所以放大电路的末级多有功率放大器组成，以便为负载提供足够的信号功率。

本次课程设计的就是简易低频功率放大器。

随着现代社会电子技术科技的迅速发展，要求我们要理论联系实际，电子技术课程设计的进行是我们有了这个非常重要的机会，通过这种综合性的训练，要求我们达到以下的目的和要求：（1）结合课程中所学到的理论知识，对电路图能自行分析；（2）学会查阅相关手册与资料，通过查阅手册和相关资料，进一步熟悉常用电子元器件类型和特性，并掌握合理选用的原则，培养独立分析和解决问题的能力，同时，要求我们加强团队意识，合作意识。

（3）课程设计结束后要对本次的设计进行认真的总结。

1.1OCL功率放大器的应用意义OCL(Output Capacitorless无输出电容器)电路是采用正负两组对称电源供电,没有输出电容器的直接耦合的单端推挽电路,负载接在两只输出管中点和电源中点. OCL功率放大器是在OTL功率放大器的基础上发展起来的一种全频带直接耦合低功率放大器，它在高保真扩音系统中得到了广泛应用。

1.2OCL功率放大器设计的要求及参数本次课程设计需要采用全部分立元件设计此OCL音频功率放大器。

并设计出此功率放大器所需的直流稳压电源。

设计参数如下所示：1. 额定输出功率W P 100≥。

2. 负载阻抗Ω=8L R 。

3. 失真度%1≤γ4. 频率100Hz8KHz5. 效率为1.3 设计方案论证根据本课题要求，我们所设计的低功率放大器应由以下几部分组成：直流稳压电源、输入级电路、电压放大级电路、功率放大级电路。

以下逐一加以设计及论证。

1. 电源部分本设计的电源通过变压器变为6 V 交流电（实际测量值为8.14V ），经整流滤波得到±11.03 V 的直流电，供应前置放大电路和功率放大器使用。

2. 信号放大部分该电路采用全电路直接耦合方式的OCL 功率放大电路，它由输入级、中间级、输出级和偏置电路四部分组成。

为了抑制温漂和提高共模抑制比，本电路采用了差分式放大电路作输入级；中间级为电压增益级；互补对称电压跟随电路常用作输出级。

功率放大电路由三部分组成：输入级、推动级和输出级。

输入级由有两个三极管组成差分放大电路，推动级由一个三极管组成，输出级由两个三极管对称构成。

两输出管分别由正、负两组电源供电，扬声器直接接在两输出管的输出端与地之间，同时应使本功放工作在甲乙类状态。

总体设计方案框图及分析总体设计方案框架图：（如下图1-1所示）分析：本设计采用市电供电，将市电220 V通过变压器变成±11.03 V的直流电，供前置放大器与功率放大器使用。

输入信号通过前置放大电路进行初步放大，再经过功率放大器进行进一步的放大。

最后通过输出端输出，即得到所需。

总体原理图：该电路中的BC337实际电路中用C9013代替，激励级的2SA1015用C9012代替；输入信号电压增益级电路输入级电路功率增益级电路直流稳压源输出负载互补对称放大电路中，2SC1815用S8050代替，2SA1015用S8550代替，100欧电阻用大功率电阻100欧1瓦的电阻代替。

第2章 OCL功率放大器各单元电路设计2.1直流稳压电源设计电源结构框图：电源仿真图：电源电路采用6V*2的变压器（变压后的实际测量值为8.14V，原因不详），使用的是2A整流桥，型号为2W10，参数为2A/100V。

滤波电路选用的是2200uF （耐压值为50V）的大电容滤波，10nF的高频小电容滤过大电容无法滤过的高频谐波。

中间两对递减的电容是为了解决大电容的感抗作用而影响高频成分的滤波。

220V的交流电经变压器变压后，幅度变小，但仍为交流电，经整流桥整流后，变为不稳定的直流电，经2200uF电解电容滤波后，变为浮动范围较小的直流电，再经10nf的电容消除小纹波后，直流电源不稳定波动基本上稳定在0.5V之内。

合集下载

无输出电容功率放大器(OCL)

无输出电容功率放大器(OCL)


二、最大输出功率 输出最大功率时， 输出最大功率时，集电极电压和电流的峰值分别为 ′ Vcem VG ′ ′ Vcem = VG I cm = ≈ RL RL 则最大输出功率为 1 1 V ′ Vcem = G VG ′ Pom = I cm 2 2 RL 即
V 2G Pom = 2RL
二、信号放大过程 vi正半周时，经V1、V3两次放大和反相，v3为正半周， 正半周时， 两次放大和反相， 为正半周， 导通， 返回V 则V4、V6导通，i1经R14、RL、地、+VG返回 4、V6形成回 有信号输出。 路，RL有信号输出。 vi负半周时，v3为负半周，则V5、V7导通，i2经R15、负半周时， 为负半周， 导通， VG 、地、RL、 R12返回 5、V7形成回路，RL有信号输出。 返回V 形成回路， 有信号输出。 这样经轮番推挽， 上得功率放大后的完整信号。 这样经轮番推挽，RL上得功率放大后的完整信号。

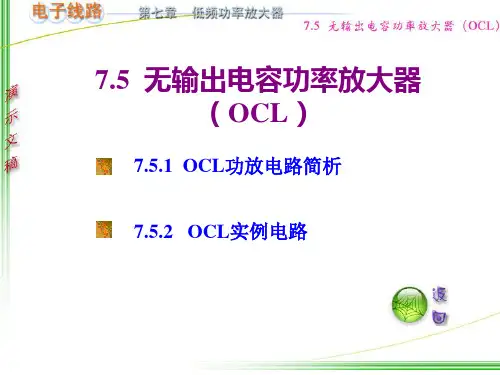

7.5 无输出电容功率放大器 （OCL） ）
