电气工程量计算底稿(带公式)

电气工程工程量计算规则电气工程的工程量计算是对电气工程项目进行合理分析和综合计算的过程，为工程项目的实施提供科学依据。

电气工程的工程量计算规则主要包括：工程量的划分原则、计算方法和计算公式。

一、工程量划分原则1.根据电气工程项目的施工范围和工程方案，将工程量划分为不同的单元，如输配电设备安装工程、照明工程、动力设备安装工程等。

2.根据工程项目的执行单位和责任划分，将工程量划分为主体工程量和附属工程量。

主体工程量是指由电气工程的施工单位负责的主要工程量，包括电气配电系统、照明系统、通信系统等。

附属工程量是指由其他工程单位负责的次要工程量，如土建工程、装饰工程等。

二、工程量计算方法1.定额法：根据国家现行的电气施工定额，按照工程项目的设计要求和技术规范，按照各项工程量单位进行计算。

2.估算法：根据电气工程的实际情况和经验，结合类似工程项目的资料和经验数据，进行估算计算。

3.比例法：根据电气工程项目中各项工程量的数量关系，通过比例计算得出其他工程量的数值。

三、工程量计算公式1.定额法计算公式：工程量=工程项目设计数量×定额系数其中，定额系数是根据工程实际情况和技术要求，结合工程项目的设计要求和技术规范进行确定的。

2.估算法计算公式：工程量=工程项目设计数量×单位价格其中，单位价格是根据工程项目的实际情况和经验进行估算得出的。

四、工程量测算要点1.工程量测算应根据工程实际情况进行，结合工程项目的设计要求和技术规范确定工程量的计算方法和计算公式。

2.工程量计算应准确、合理、科学，不应过高或过低，以保证工程项目的合理投资和施工进度的控制。

3.工程量计算应有明确的依据和详细的记录，以备工程项目的审计和监督。

4.工程量计算应遵循工程项目的设计要求和技术规范，以确保工程项目的质量和安全。

总之，电气工程的工程量计算是对电气工程项目进行科学分析和合理估算的过程。

遵循相关的工程量计算规则和方法，可以为电气工程项目的实施提供科学依据，保证工程项目的顺利进行。

电气工程工程量计算规则一、第四册《电气工程》(以下简称本定额)，包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。

二、本定额适用于10KV以下电气设备安装工程。

三、本定额中的操作高度(指操作物高度距楼地面的距离)，除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下列系数：四、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物(电电梯工程：6%，其中人工费占20%其它工程：2%，其中人工费占20%第一章变配电装置一、说明(一)本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。

(二)消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。

(三)设备中需注入或补充注入的绝缘油，应视作设备的一部分。

(四)设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。

(五)工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。

(六)硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。

(七)硒整流设备安装，执行硅整流设备相应子目。

二、工程量计算规则(一)变压器按容量以台计算。

(二)高压开关柜分固定式、手车式以台计算。

(三)低压开关柜分交流、直流以台计算。

(四)配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。

(五)封闭式插接母线槽分安装方式以米计算。

(六)带形母线，分片数以单相米计算。

(七)其它电气装置以台(套、个、组)计算。

第二章电缆一、说明(一)本章包括：电缆沟铺砂盖砖、盖板、电缆敷设、电缆头制作安装、电缆桥架安装等26节共484个子目。

(二)电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。

电工、电缆、功率、耗电量计算公式大全2011-11-06 1:28电功率的计算公式电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。

对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。

但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。

这是因为电动机在运转时会产生“反电动势”。

例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。

因此功率是81＝8（瓦）。

另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。

还拿上面的例子来说，电动机发热的功率是112＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。

电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。

（一）利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数（即每kWh转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kWh电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。

求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kWh转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。

工程量计算稿
忽略孩子不良的行为,让孩子自己慢慢去感受,去改变小时候能打下和孩子沟通的情感基础,沟通要做到真实有效果.
我们要正确的表达自己的要求,实事求是.教育孩子是系统的工程,需要沟通,不光是口头的,还有无意识的非言语性的沟通.
父母恰当的做法是孩子能做什么就让他做什么,不能做的只能启发和
开导孩子的行为来自我们对他的影响,两句话很重要,一是自己的事情自己做,二是说到不如做到,以身作则.起模范带头作用.
给孩子适度的空间,不断的帮助,不断的
放手父亲给孩子一个乐观向上积极努力的状态.对孩子也是一个很大的启发.
在孩子什么都不能做的时候,我们什么都替他做,当
孩子能做一些的时候,就让他做自己能做的.当孩子什么都能做的时候,就什么都让他做.与孩子沟通的方式很重要,也很难掌握,。

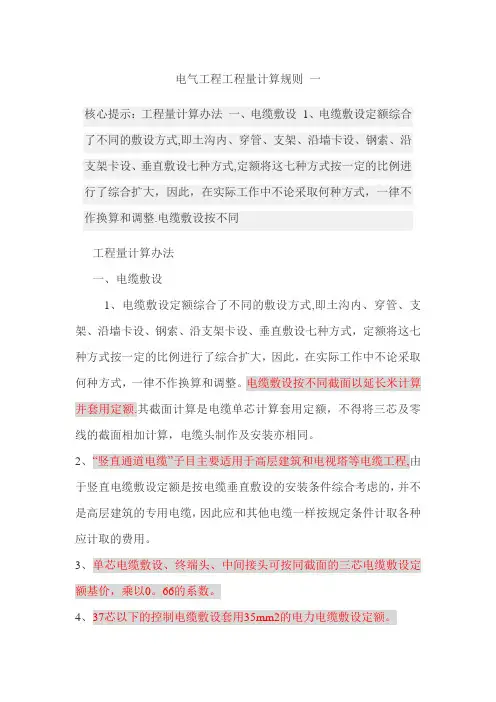

电气工程工程量计算规则一核心提示：工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式,即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式,定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整.电缆敷设按不同工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式,即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额.其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程,由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0。

66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1。

4的系数，电缆头制作安装按相应定额乘以1。

2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分)敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程"35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输,执行第四册“送电线路工程”的电缆敷设定额的相应项目.注：电力行业预算定额为第四册.8、电缆桥架、托盘、槽盒等，如现场制作时,应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程"中第十一章“附件安装”定额的相应项目。

无功电量的计算公式供配电系统浪费电量的计算线路损耗浪费量计算方法用电设备:电机、风机、空压机组泵机组及电焊设备等用电设备运行浪费电量的计算方法电工|电缆|功率|耗电量计算公式大全电机的耗电量以以下的公式计算1、倍率=电压互感器倍率*电流互感器倍率2、有功电量=（本月有功表指数—上月有功表指数）*倍率3、无功电量=（本月无功表指数—上月无功表指数）*倍率4、峰段电量=（本月峰段指数—上月峰段指数）*倍率5、谷段电量=（本月谷段指数—上月谷段指数）*倍率6、平段电量=有功电量—峰段电量—谷段电量—照明固定提光电量7、基本电费=变压器容量*容量电价8、峰段电费=峰段电量*峰段电价9、谷段电费=谷段电量*谷段电价10、平段电费=平段电量*平段电价11、力率=1/√（1+(无功电量/有功电量)²12、力率电费=（基本电费+峰段电费+谷段电费+平段电费）*力率考核百分比（需查表）13、动力电费=（峰段电费+谷段电费+平段电费）+或—力率电费14、照明电费=照明固定提光电量*照明电价应收电费合计=基本电费+动力电费+照明电无功电量的计算公式一、高压高计用户：正向无功电量+|反向无功电量|其中：正向无功电量=（本月表字-上月表字）*倍率反向无功电量=（本月表字-上月表字）*倍率二、高压低计用户：正向无功电量+|反向无功电量-无功铜损-无功铁损|就是说：正向无量和反向无功电量与（无功铜损+无功铁损）差值的绝对值的和。

供配电系统浪费电量的计算1. 低负载系数配电变压器浪费量的计算方法依据标准GB/T16664—1996《企业供配电系统节能监测方法》和GB/T13462—1992 《工矿企业电力变压器经济运行导则》。

该计算方法适用于各类企业、事业等用电单位运行的配电变压器。

变压器负载系数β合格指标：（1）单台运行时≤ ≤1（2）两台及两台以上并列运行的，按设计的经济运行方式。

计算公式：①视在功率法测试期的变压器负载系数计算公式：β= ， S=S ----- 变压器平均输出视在容量，kVA；----- 变压器额定容量，kVA；Se----- 变压器输出实测有功电量，kW·h；WP----- 变压器输出实测无功电量，kvar·h；WqTc ----- 测试期时间，h。

施工用电计算书1、总用电量计算（依据公式）：(1)P1①#塔吊和木工设备K x = 0.5，Cosφ = 0.7；P js =44.4KW木工机具：7.5 KW44.4+7.5=51.9 KW(2) P2供搅拌机、砂浆机和A楼施工用电K x = 0.5，Cosφ = 0.7；P js =10.5KWA楼照明=50 KW10.5+50=60.5 KW(3)P3两台人货电梯用电K x = 0.5，Cosφ = 0.7；P js =20kW(4)P4 B楼施工用电K x = 0.5，Cosφ = 0.7；P js = 50kW（5）P5②#塔吊K x = 0.5，Cosφ = 0.7；P js = 44.4kW(6)P6钢筋切断、对焊、调直和弯曲等机组K x = 0.5，Cosφ = 0.7；P js = 89.93kW(7)总的负荷计算，功率因数 = 0.7，系数取=0.5。

总的有功功率P js= (51.9＋60.5＋20＋50＋44.4＋89.93+A、B楼照明和移动机具225.1) = 541.83kW计算变压器容量= K x 541/0.7=386kV AIjs=0.5×541KW/1.732×0.38×0.7=588A2、选择变压器根据计算的总的容量选择ZBW-450/10 型三相电力变压器，它的容量为450kV A>386kV A×1.1(增容系数)能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。

3、选择总箱的进线截面及进线开关(1)选择导线截面：上面已经计算出总计算电流I js = 588A，查表得室外埋设线路40°C时选择240㎜2，其安全载流量为592A，能够满足使用要求。

由于供电箱至动力总箱距离短，可不校核电压降的选择。

(2)选择总进线开关：DZ10-600/3 ；(3)选择总箱中漏电保护器：未选择。

工地临时供电计算书一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2 ──室内照明设备同时使用系数，取0.80；K3 ──室外照明设备同时使用系数，取0.80；全部施工动力用电设备额定用量：-------------------------------------------------------------序号机具名称额定功率(kW) 距离电源(m) 台数1 蛙式夯土机HW-20～60 1.50 420.00 102 塔式起重机QT-80A 55.50 410.00 23 塔式起重机ZT120(上海) 70.50 490.00 34 插入式振动器 1.10 336.00 165 平板式振动器 0.50 336.00 46 钢筋切断机(GJ-40) 7.00 450.00 67 钢筋调直机(Gj4-14/4) 9.00 450.00 68 钢筋弯曲机GJ7-40 2.80 450.00 69 交流电弧焊机 21.00 280.00 1210 1～1.5t单筒卷扬机 7.50 490.00 1211 J4-375强制式混凝土搅拌机 10.00 280.00 212 200～325L砂浆搅拌机 1.20 280.00 213 灰浆泵(1～6m3/h) 1.20 280.00 214 木工圆据机 3.00 560.00 615 单面杠压刨床 8.00 560.00 616 100m高扬程水泵 20.00 480.00 417 潜水泵 2.20 350.00 5018 施工电梯 11.00 500.00 4------------------ -------------------------------------------全部施工照明用电额定用量：-------------------------------------------------------------序号照明名称额定功率(kW) 距离电源(m)1 混凝土及灰浆搅拌站 1.00 300.002 钢筋室外加工 6.40 800.003 木材加工模板 3.20 1000.004 仓库及棚仓库 1.20 300.005 办公楼，试验室 2.40 600.006 浴室盥洗室，厕所 0.60 700.007 宿舍 3.60 800.008 食堂及俱乐部 2.00 850.009 机械挖土工程 100.00 1000.0010 混凝土浇筑工程 30.00 1000.0011 夜间运料 2.40 3000.00-------------------------------------------------------------本例计算中 K1=0.60； K2=0.80； K3=0.80；经过计算得到 P = 804.26kW。

掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便,下面将整理和收集的一些常用的实用公式和口诀整理出来,并用实例说明和解释。

1、照明电路电流计算及熔丝刀闸的选择口诀：白炽灯算电流，可用功率除压求;日光灯算电流，功率除压及功率因数求（节能日光灯除外）;刀闸保险也好求，一点五倍额定流；说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1,用功率P单位瓦除以电压等于其额定电流。

日光灯为电感性负荷,其功率因数cosΦ为0。

4—0。

6（一般取0.5），即P/U/cosΦ=I.例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W,求总电流选刀闸熔丝。

解:已知U=220V，总功率=2200W总电流I=P/U=2200/220=10A选刀闸：QS=I×（1。

1~1。

5）=15A选熔丝：IR=I×(1。

1~1.5）=10×1。

1=11A（取系数1。

1）QS—-—-----刀闸IR—--———-—-熔丝答:电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。

例2:有一照明电路，额定电压为220V，接有日光灯440W,求总电流选刀闸熔丝。

（cosΦ=0.5）解：已知U=220V，cosΦ=0.5，总功率=440W总电流I=P/U/ cosΦ=440/220/0.5=4A选刀闸：QS=I×（1。

1~1.5）=4×1.5=6A选熔丝：IR=I×(1.1~1。

5）= 4×1.5=6A答：电路的总电流为4A,刀闸选用6A，熔丝选用6A.2 、380V/220V常用负荷计算口诀：三相千瓦两倍安,热，伏安，一千乏为一点五单相二二乘四五，若是三八两倍半。

说明：三相千瓦两倍安是指三相电动机容量1千瓦,电流2安培，热，伏安,一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1。

5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦,电流为4。
