电路叠加定理

叠加定理适用范围一、引言叠加定理（Superposition Theorem）是电路分析中常用的一种方法，通过将电路分解为不同的独立电源进行分析，然后再将结果进行叠加得到最终的解。

这一定理在解决复杂电路问题时具有很大的优势，然而，叠加定理并非适用于所有电路。

本文将探讨叠加定理的适用范围，并提供一些例子来说明其中的限制和局限性。

二、叠加定理的基本原理叠加定理的基本原理可以概括为：在一个线性电路中，如果有多个独立电源作用于电路中，那么最终的电流或电压等可由各个单独电源所产生的效应叠加而成。

如果一个电路中有多个电源，我们可以把每个电源的作用看成是单独进行分析，最后将它们的效应相加得到整个电路的解。

三、叠加定理的适用范围尽管叠加定理对于解决复杂电路问题非常有用，但它并非适用于所有电路。

以下是叠加定理适用范围的一些主要方面：1.仅适用于线性电路：叠加定理只适用于线性电路，即电流与电压之间满足线性关系的电路。

对于非线性电路，叠加定理并不适用，因为非线性元件的电流-电压关系不满足叠加原理。

2.叠加定理不适用于功率和能量：叠加定理可以用于计算电路中特定节点的电压或电流，但它并不能直接计算功率和能量。

功率和能量通常需要通过其他方法进行分析和计算。

3.独立电源：叠加定理只适用于有多个独立电源的电路。

如果电路中的电源相互依赖或由其他因素控制，叠加定理将无法正确应用。

4.线性叠加：叠加定理适用于线性叠加的电路。

线性叠加是指电路响应与输入的线性组合成正比例。

如果电路的响应不满足线性叠加条件，叠加定理将无法得到正确的解。

五、例子和案例分析为了更好地理解叠加定理的适用范围，我们来看几个例子：1.并联电阻：假设有一个由两个电阻 R1 和 R2 并联组成的电路，并且电路中有一个电压源 V。

我们可以使用叠加定理来计算每个电阻上的电流。

关闭电压源 V，只保留 R1，并计算电流 I1。

关闭 R1，只保留 R2，并计算电流 I2。

将这两个电流相加得到总电流 I = I1 + I2。

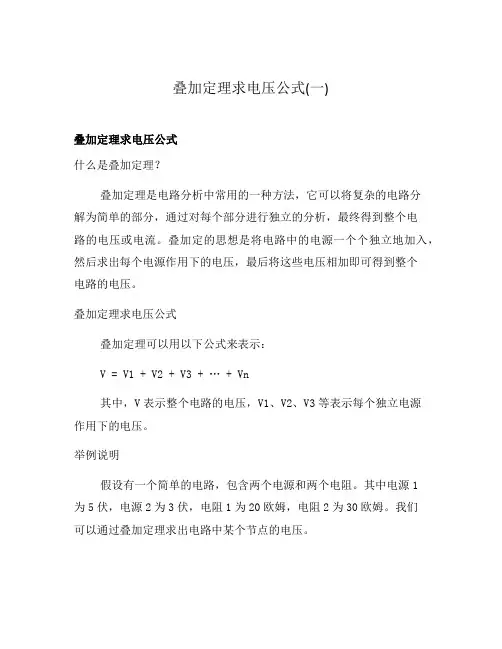

叠加定理求电压公式(一)叠加定理求电压公式什么是叠加定理？叠加定理是电路分析中常用的一种方法，它可以将复杂的电路分解为简单的部分，通过对每个部分进行独立的分析，最终得到整个电路的电压或电流。

叠加定的思想是将电路中的电源一个个独立地加入，然后求出每个电源作用下的电压，最后将这些电压相加即可得到整个电路的电压。

叠加定理求电压公式叠加定理可以用以下公式来表示：V = V1 + V2 + V3 + … + Vn其中，V表示整个电路的电压，V1、V2、V3等表示每个独立电源作用下的电压。

举例说明假设有一个简单的电路，包含两个电源和两个电阻。

其中电源1为5伏，电源2为3伏，电阻1为20欧姆，电阻2为30欧姆。

我们可以通过叠加定理求出电路中某个节点的电压。

首先，我们将电源1单独加入电路，可以得到电路的电压为5伏。

然后，我们将电源2单独加入电路，得到电路的电压为3伏。

最后，我们将这两个电压相加即可得到整个电路的电压。

所以，根据叠加定理的公式，整个电路的电压为5伏 + 3伏 = 8伏。

通过这个例子，我们可以看到叠加定理的应用是非常方便的，特别是在分析复杂电路时，可以将电路简化为多个简单的部分，然后通过叠加得到整个电路的电压。

总结叠加定理是电路分析中常用的一种方法，可以将复杂的电路分解为简单的部分，然后通过每个部分的电压相加得到整个电路的电压。

在使用叠加定理求电压时，需要注意电压的正负方向问题，以及对于有源元件（如电源）需要根据其正负极性确定电源的电压符号。

通过合理应用叠加定理，可以更好地理解和分析电路的性质和特点。

叠加定理余姚市职成教中心学校陈雅萍什么是叠加定理？叠加定理：由线性电阻和多个电源组成的线性电路中，任何一个支路中的电流 （或电压）等于各个电源单独作用时，在此支路中所产生的电流（或 电压）的代数和。

运用叠加定理 实际上是把一个复杂电路分解成几个简单电路来进行求解，然后将计算结果进行叠加。

E 1单独作用E 1、E 2两个电源E 2单独作用叠加定理解题步骤：1.在原电路中标出各支路电流的参考方向；2.分别求出各电源单独作用时各支路电流的大小和实际方向；3.对各支路电流进行叠加，求出最后结果。

注意：当假设一个电源单独作用时，要保持电路中的所有电阻不变，其余电源不起作用，即把电压源用短路线代替，电流源用开路代替。

【例1】如图所示电路中，已知 R 1= R 2= R 3=10Ω, E 1= E 2= 20V,试用叠加定理求各支路电流。

解： 1.在原电路中标出各支路电流的参考方向；1I 2I 3I 2.E 1单独作用时各支路电流的大小和实际方向；3.E 2单独作用时各支路电流的大小和实际方向；R 2ǁR 3+R 1R 1ǁR 3+R 2小提示：对各支路电流进行叠加时，要注意电流的正负号。

当各电源单独作用时支路电流的实际方向与原电路中参考方向一致时，电流值取正，反之，电流值取负。

值得注意：叠加定理只能用来求电路中的电压或电流，而不能用来计算功率。

叠加定理1.什么是叠加定理2.叠加定理的解题步骤复杂电路 简单电路注意：1.解题前，一定要先设定各支路电流的参考方向。

2.叠加时，电流的实际方向与参考方向一致时取正，反之，取负。

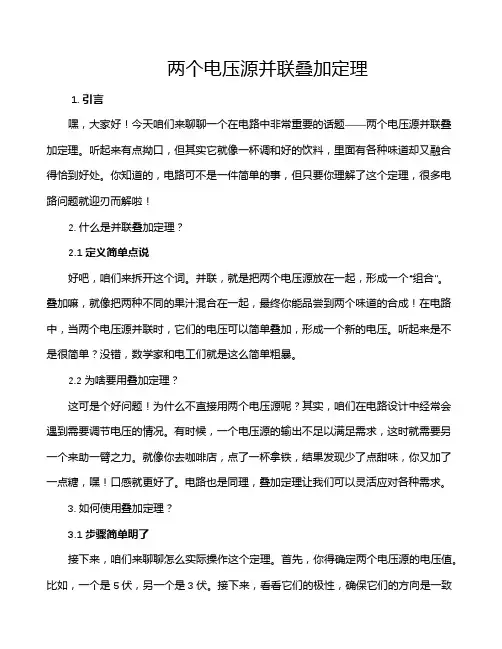

两个电压源并联叠加定理1. 引言嘿，大家好！今天咱们来聊聊一个在电路中非常重要的话题——两个电压源并联叠加定理。

听起来有点拗口，但其实它就像一杯调和好的饮料，里面有各种味道却又融合得恰到好处。

你知道的，电路可不是一件简单的事，但只要你理解了这个定理，很多电路问题就迎刃而解啦！2. 什么是并联叠加定理？2.1 定义简单点说好吧，咱们来拆开这个词。

并联，就是把两个电压源放在一起，形成一个“组合”。

叠加嘛，就像把两种不同的果汁混合在一起，最终你能品尝到两个味道的合成！在电路中，当两个电压源并联时，它们的电压可以简单叠加，形成一个新的电压。

听起来是不是很简单？没错，数学家和电工们就是这么简单粗暴。

2.2 为啥要用叠加定理？这可是个好问题！为什么不直接用两个电压源呢？其实，咱们在电路设计中经常会遇到需要调节电压的情况。

有时候，一个电压源的输出不足以满足需求，这时就需要另一个来助一臂之力。

就像你去咖啡店，点了一杯拿铁，结果发现少了点甜味，你又加了一点糖，嘿！口感就更好了。

电路也是同理，叠加定理让我们可以灵活应对各种需求。

3. 如何使用叠加定理？3.1 步骤简单明了接下来，咱们来聊聊怎么实际操作这个定理。

首先，你得确定两个电压源的电压值。

比如，一个是5伏，另一个是3伏。

接下来，看看它们的极性，确保它们的方向是一致的，不然可就得翻车了！就像你和朋友一起推一辆车，如果你俩的方向不一致，车可就推不动了。

然后，把两个电压源的电压简单加起来：5伏加3伏，得出总电压是8伏。

就这么简单！想想看，你的电路里一下子多了一个强力的电源，难道不觉得刺激吗？3.2 注意事项不过，切记，生活中没有绝对的好事，这个叠加定理也有它的限制。

在并联电压源时，你得确保它们的内阻差不多，不然会造成电流不均匀，甚至烧掉电源。

想象一下，如果你在健身房练习，结果一边是个肌肉猛男，另一边是个小白，谁来拉谁的？最终受伤的肯定是那个小白呀！4. 实际应用4.1 日常生活中的例子说到这里，大家可能会想，这个定理在生活中能派上什么用场呢？其实，举个例子，比如说你的手机充电器，如果它的输出电压不够，你可能会同时用一个外接电源。

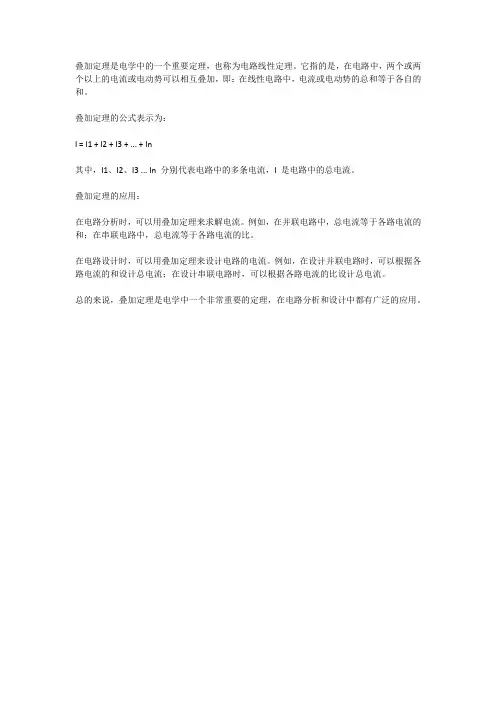

叠加定理是电学中的一个重要定理，也称为电路线性定理。

它指的是，在电路中，两个或两个以上的电流或电动势可以相互叠加，即：在线性电路中，电流或电动势的总和等于各自的和。

叠加定理的公式表示为：
I = I1 + I2 + I3 + ... + In
其中，I1、I2、I3 ... In 分别代表电路中的多条电流，I 是电路中的总电流。

叠加定理的应用：
在电路分析时，可以用叠加定理来求解电流。

例如，在并联电路中，总电流等于各路电流的和；在串联电路中，总电流等于各路电流的比。

在电路设计时，可以用叠加定理来设计电路的电流。

例如，在设计并联电路时，可以根据各路电流的和设计总电流；在设计串联电路时，可以根据各路电流的比设计总电流。

总的来说，叠加定理是电学中一个非常重要的定理，在电路分析和设计中都有广泛的应用。

电路中的戴维南定理与叠加定理综合应用电路中的戴维南定理与叠加定理是电路分析常用的两个方法，它们可以帮助我们简化复杂的电路并求解电流和电压。

在本文中，我将介绍这两个定理的基本原理，并结合实例展示它们在电路分析中的综合应用。

一、戴维南定理概述戴维南定理，也称为戴维南-泊松定理，是基于回路定理的一种电路分析方法。

根据戴维南定理，任意线性电路可以简化为一个等效电源与一个等效电阻的串联。

在应用戴维南定理时，我们需要先确定戴维南等效电源的电压和电阻。

具体步骤如下：1. 将分析的戴维南等效电源与电阻的线路从原始电路中分离出来。

2. 将所有的电压源置零，所有的电流源断开。

3. 根据需要，将原始电路中某一点接地，以确定戴维南等效电源的电压。

4. 通过恢复其他电压源和电流源，并观察电路中的电流变化，以确定戴维南等效电阻。

获取了戴维南等效电源和电阻后，我们可以得到简化后的电路，并进一步求解电流和电压。

二、叠加定理概述叠加定理同样是一种常用的电路分析方法，适用于线性电路。

根据叠加定理，我们可以使用多个独立的源分别激励电路，然后将每个源对电流和电压的影响相加，得到最终的结果。

具体步骤如下：1. 将分析的电压源或电流源作为单独的激励源，其他源电压或电流置零。

2. 分别求解每个源对电路中的电流和电压的影响。

3. 将各源的影响相加，得到最终的电流和电压。

通过叠加定理，我们可以将复杂的电路划分为多个简单的电路，然后逐个求解，并最终得到整个电路的电流和电压的分布情况。

三、戴维南定理与叠加定理综合应用实例现在，我们来看一个综合应用戴维南定理与叠加定理的实例。

假设有一个包含电阻、电压源和电流源的电路如下图所示：（插入图片：电路图）我们要求解电路中的电流I和电压V。

首先，我们可以使用戴维南定理来简化电路。

通过分离电压源和电流源，并将电流源断开，可以得到戴维南等效电源。

（插入图片：戴维南等效电路图）接下来，我们需要确定戴维南等效电源的电压和电阻。

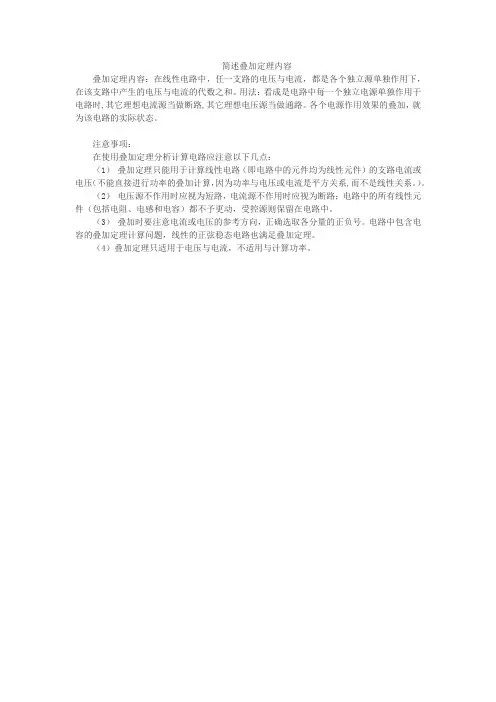

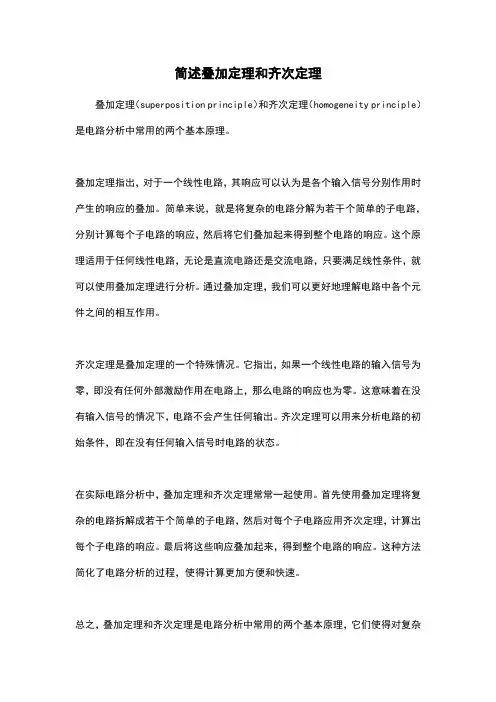

简述叠加定理内容

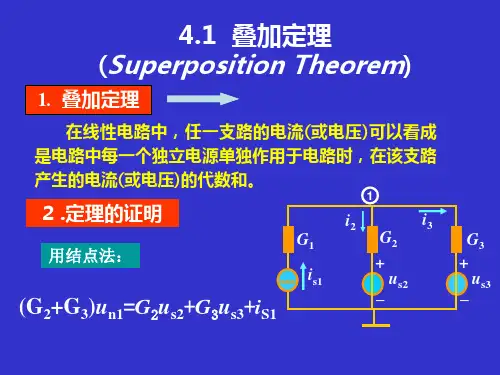

叠加定理内容：在线性电路中，任一支路的电压与电流，都是各个独立源单独作用下，在该支路中产生的电压与电流的代数之和。

用法：看成是电路中每一个独立电源单独作用于电路时,其它理想电流源当做断路,其它理想电压源当做通路。

各个电源作用效果的叠加，就为该电路的实际状态。

注意事项：
在使用叠加定理分析计算电路应注意以下几点：
（1）叠加定理只能用于计算线性电路（即电路中的元件均为线性元件）的支路电流或电压（不能直接进行功率的叠加计算，因为功率与电压或电流是平方关系,而不是线性关系。

）。

（2）电压源不作用时应视为短路，电流源不作用时应视为断路；电路中的所有线性元件（包括电阻、电感和电容）都不予更动，受控源则保留在电路中。

（3）叠加时要注意电流或电压的参考方向，正确选取各分量的正负号。

电路中包含电容的叠加定理计算问题，线性的正弦稳态电路也满足叠加定理。

（4）叠加定理只适用于电压与电流，不适用与计算功率。
