8086指令系统精析解析

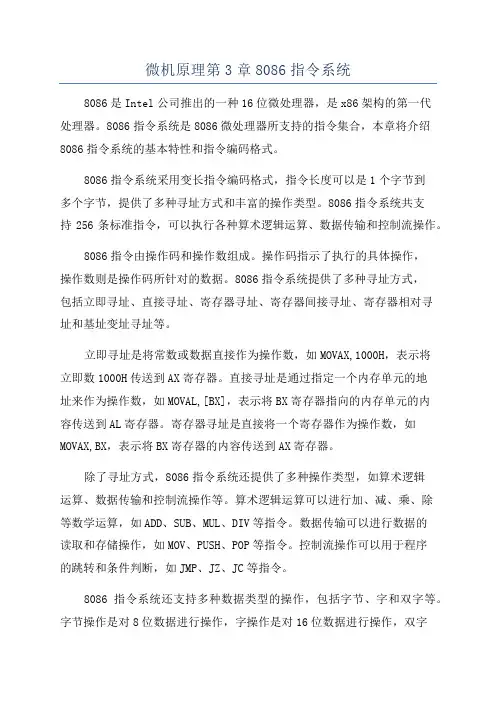

微机原理第3章8086指令系统8086是Intel公司推出的一种16位微处理器，是x86架构的第一代处理器。

8086指令系统是8086微处理器所支持的指令集合，本章将介绍8086指令系统的基本特性和指令编码格式。

8086指令系统采用变长指令编码格式，指令长度可以是1个字节到多个字节，提供了多种寻址方式和丰富的操作类型。

8086指令系统共支持256条标准指令，可以执行各种算术逻辑运算、数据传输和控制流操作。

8086指令由操作码和操作数组成。

操作码指示了执行的具体操作，操作数则是操作码所针对的数据。

8086指令系统提供了多种寻址方式，包括立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、寄存器相对寻址和基址变址寻址等。

立即寻址是将常数或数据直接作为操作数，如MOVAX,1000H，表示将立即数1000H传送到AX寄存器。

直接寻址是通过指定一个内存单元的地址来作为操作数，如MOVAL,[BX]，表示将BX寄存器指向的内存单元的内容传送到AL寄存器。

寄存器寻址是直接将一个寄存器作为操作数，如MOVAX,BX，表示将BX寄存器的内容传送到AX寄存器。

除了寻址方式，8086指令系统还提供了多种操作类型，如算术逻辑运算、数据传输和控制流操作等。

算术逻辑运算可以进行加、减、乘、除等数学运算，如ADD、SUB、MUL、DIV等指令。

数据传输可以进行数据的读取和存储操作，如MOV、PUSH、POP等指令。

控制流操作可以用于程序的跳转和条件判断，如JMP、JZ、JC等指令。

8086指令系统还支持多种数据类型的操作，包括字节、字和双字等。

字节操作是对8位数据进行操作，字操作是对16位数据进行操作，双字操作是对32位数据进行操作。

指令的操作数大小可以根据需要选择合适的寄存器或内存单元。

总之，8086指令系统是8086微处理器所支持的指令集合，提供了多种寻址方式和操作类型，支持多种数据类型的操作。

通过掌握8086指令系统，可以编写出高效、精确的8086汇编程序，实现各种功能和算法。

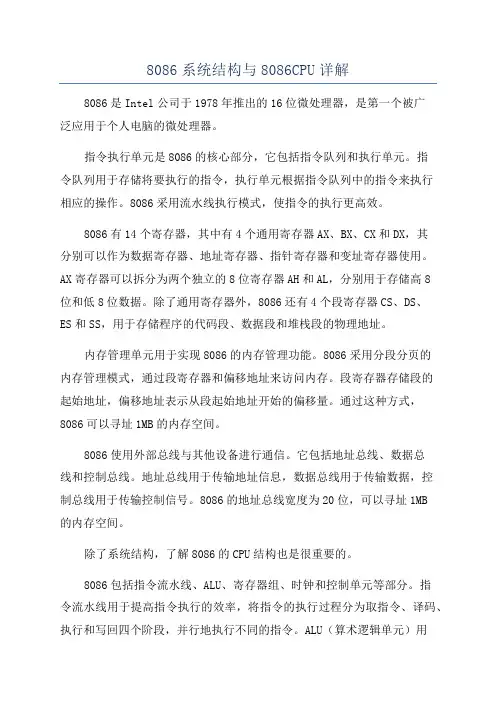

8086系统结构与8086CPU详解8086是Intel公司于1978年推出的16位微处理器，是第一个被广泛应用于个人电脑的微处理器。

指令执行单元是8086的核心部分，它包括指令队列和执行单元。

指令队列用于存储将要执行的指令，执行单元根据指令队列中的指令来执行相应的操作。

8086采用流水线执行模式，使指令的执行更高效。

8086有14个寄存器，其中有4个通用寄存器AX、BX、CX和DX，其分别可以作为数据寄存器、地址寄存器、指针寄存器和变址寄存器使用。

AX寄存器可以拆分为两个独立的8位寄存器AH和AL，分别用于存储高8位和低8位数据。

除了通用寄存器外，8086还有4个段寄存器CS、DS、ES和SS，用于存储程序的代码段、数据段和堆栈段的物理地址。

内存管理单元用于实现8086的内存管理功能。

8086采用分段分页的内存管理模式，通过段寄存器和偏移地址来访问内存。

段寄存器存储段的起始地址，偏移地址表示从段起始地址开始的偏移量。

通过这种方式，8086可以寻址1MB的内存空间。

8086使用外部总线与其他设备进行通信。

它包括地址总线、数据总线和控制总线。

地址总线用于传输地址信息，数据总线用于传输数据，控制总线用于传输控制信号。

8086的地址总线宽度为20位，可以寻址1MB的内存空间。

除了系统结构，了解8086的CPU结构也是很重要的。

8086包括指令流水线、ALU、寄存器组、时钟和控制单元等部分。

指令流水线用于提高指令执行的效率，将指令的执行过程分为取指令、译码、执行和写回四个阶段，并行地执行不同的指令。

ALU（算术逻辑单元）用于进行算术和逻辑运算。

寄存器组包括通用寄存器和段寄存器，用于存储数据和地址信息。

8086的时钟是由外部提供的，它通过时钟和控制单元来对指令的执行进行控制。

总的来说，8086的系统结构和CPU结构共同组成了一个完整的微处理器系统。

通过了解其结构，可以更好地理解8086的工作原理和性能特点，为编程和系统设计提供指导。

8086指令系统总结学习微处理器及其程序设计，必须掌握微处理器的指令系统。

本章以 8086 微处理器为例介绍微型计算机的指令系统，包括指令格式、寻址方式和各类指令功能。

要明确各种寻址方式的区别和特点，掌握有效地址和物理地址的计算方法，要正确使用指令，掌握各类指令的功能、对标志位的影响和使用上的一些特殊限制。

能够编写小汇编程序，初步掌握汇编程序的编写和调试方法。

本章的重点难点内容是： 8086 的指令格式及寻址方式， 8086 的常用指令和8086 指令前缀的使用。

下面我们分别进行总结：一．8086寻址方式（1）操作数是数字，指令中立即写出数字------------立即数寻址MOV AX，1234H 解释此句意义（2）操作数是寄存器内容，指令中写出寄存器的符号---------寄存器寻址MOV AX，BX（3）操作数是存储单元内容，用括号括出存储单元有效地址-----直接寻址MOV AX，[1234H]MOV AX，ES：[1234H]（4）操作数是存储单元内容，用括号括出寄存器或其表达式，寄存器或其表达式的值为存储单元有效地址-------------间接寻址MOV AH，[BX]MOV AX，ES：[SI]MOV AL，[BX+SI+5]===5[BX+SI]===5[BX][SI]二．8086指令系统1.数据传送指令（一）通用传送指令（1）MOV指令指令格式：MOV 目，源功能：将源操作数传送给目标操作数。

（2）堆栈操作指令进栈指令：PUSH格式：PUSH 源功能：将源操作数压入堆栈。

例：用堆栈指令完成上例的功能。

MOV AX，3000HMOV DS，AX ；段寄存器填充MOV SI，0100H ；基本指令执MOV DI，2000H ；行前的初值MOV CX，50NT：PUSH [SI] ；程序从这POP [DI] ；开始设计INC SIINC SIINC DIINC DILOOP NTMOV AH，4CHINT 21H（3）交换指令 XCHG格式：XCHG 目，源功能：源和目标中的内容交换。

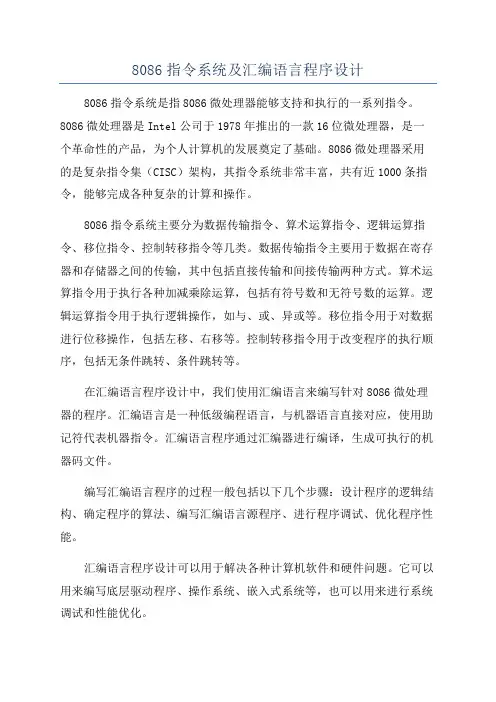

8086指令系统及汇编语言程序设计8086指令系统是指8086微处理器能够支持和执行的一系列指令。

8086微处理器是Intel公司于1978年推出的一款16位微处理器，是一个革命性的产品，为个人计算机的发展奠定了基础。

8086微处理器采用的是复杂指令集（CISC）架构，其指令系统非常丰富，共有近1000条指令，能够完成各种复杂的计算和操作。

8086指令系统主要分为数据传输指令、算术运算指令、逻辑运算指令、移位指令、控制转移指令等几类。

数据传输指令主要用于数据在寄存器和存储器之间的传输，其中包括直接传输和间接传输两种方式。

算术运算指令用于执行各种加减乘除运算，包括有符号数和无符号数的运算。

逻辑运算指令用于执行逻辑操作，如与、或、异或等。

移位指令用于对数据进行位移操作，包括左移、右移等。

控制转移指令用于改变程序的执行顺序，包括无条件跳转、条件跳转等。

在汇编语言程序设计中，我们使用汇编语言来编写针对8086微处理器的程序。

汇编语言是一种低级编程语言，与机器语言直接对应，使用助记符代表机器指令。

汇编语言程序通过汇编器进行编译，生成可执行的机器码文件。

编写汇编语言程序的过程一般包括以下几个步骤：设计程序的逻辑结构、确定程序的算法、编写汇编语言源程序、进行程序调试、优化程序性能。

汇编语言程序设计可以用于解决各种计算机软件和硬件问题。

它可以用来编写底层驱动程序、操作系统、嵌入式系统等，也可以用来进行系统调试和性能优化。

总而言之，8086指令系统及汇编语言程序设计是计算机科学领域中重要的内容。

了解8086指令系统和掌握汇编语言程序设计对于理解计算机底层原理和解决一些底层问题非常有帮助。

同时，汇编语言程序设计也是一门艺术，通过编写高效的汇编语言程序，可以提高计算机的性能和响应速度。

第三章8086的指令系统3．1 8086指令系统概述所谓一个微处理器的指令系统是一个微处理器所执行的全部指令的集合。

在8086的指令系统中一共有133条指令。

8086指令系统是在8位微处理器8080／8085的指令系统基础上设计的，它兼容了8080／8085的全部指令，这部分对8位微处理器具有兼容性的指令往往是处理字节(8位)的。

此外，8086还有自己所特有的对字或字符串的处理指令，以及对带符号数的运算指令、中断指令和协处理器指令。

对微处理器的指令的描述，一般有两种表示方法：指令的机器码和汇编指令。

无论对于机器码指令还是对于汇编指令均要解决三个问题（三个信息）（1）指令要完成什么操作（操作码）；（2）参加这个操作的操作数在哪里（操作数）；（3）操作结果放在哪里（结果）；为了简化指令，通常在微机系统中规定：操作结果要放在某一个操作数中。

如MOV AL，08H；ADD AX，BX；（源操作数，目标操作数）这样，就将指令所要提供的信息简化为了两部分：操作码、操作数。

指令的机器码就是用二进制码描述指令的操作码和操作数的一种方式，实际上在微机系统内部，指令就是以机器码的形式存在的。

所谓的汇编指令是用指令功能的英文缩写表示操作码，用数字和符号表示操作数的指令描述方法。

例如操作码操作数MOV AX，2000H操作码B8H操作数：00H20H由于汇编语言程序有便于理解、识别、阅读和交流的优点。

所以汇编指令得到了广泛的应用。

但由于最终在机器中使用的是机器码，所以要有一个中间环节就是对其进行翻译。

3．2 8086指令的寻址方式所谓寻址方式就是寻找操作数的方式，所以寻址方式实际上在两种情况下被涉及：一种是用来对操作数进行寻址；另一种是对转移地址和调用地址进行寻址。

下面我们所讨论的寻址方式都是针对操作数的，关于指令地址的寻址，将在讲述转移指令和调用指令时作具体说明。

一条指令的机器码通常包含操作码(OP)和操作数两部分。

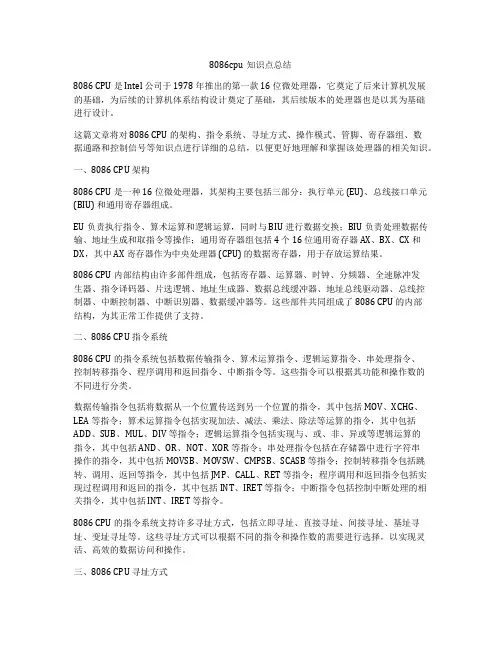

8086cpu知识点总结8086 CPU 是 Intel 公司于 1978 年推出的第一款 16 位微处理器，它奠定了后来计算机发展的基础，为后续的计算机体系结构设计奠定了基础，其后续版本的处理器也是以其为基础进行设计。

这篇文章将对 8086 CPU 的架构、指令系统、寻址方式、操作模式、管脚、寄存器组、数据通路和控制信号等知识点进行详细的总结，以便更好地理解和掌握该处理器的相关知识。

一、8086 CPU 架构8086 CPU 是一种 16 位微处理器，其架构主要包括三部分：执行单元 (EU)、总线接口单元(BIU) 和通用寄存器组成。

EU 负责执行指令、算术运算和逻辑运算，同时与 BIU 进行数据交换；BIU 负责处理数据传输、地址生成和取指令等操作；通用寄存器组包括 4 个 16 位通用寄存器 AX、BX、CX 和DX，其中 AX 寄存器作为中央处理器 (CPU) 的数据寄存器，用于存放运算结果。

8086 CPU 内部结构由许多部件组成，包括寄存器、运算器、时钟、分频器、全速脉冲发生器、指令译码器、片选逻辑、地址生成器、数据总线缓冲器、地址总线驱动器、总线控制器、中断控制器、中断识别器、数据缓冲器等。

这些部件共同组成了 8086 CPU 的内部结构，为其正常工作提供了支持。

二、8086 CPU 指令系统8086 CPU 的指令系统包括数据传输指令、算术运算指令、逻辑运算指令、串处理指令、控制转移指令、程序调用和返回指令、中断指令等。

这些指令可以根据其功能和操作数的不同进行分类。

数据传输指令包括将数据从一个位置传送到另一个位置的指令，其中包括 MOV、XCHG、LEA 等指令；算术运算指令包括实现加法、减法、乘法、除法等运算的指令，其中包括ADD、SUB、MUL、DIV 等指令；逻辑运算指令包括实现与、或、非、异或等逻辑运算的指令，其中包括 AND、OR、NOT、XOR 等指令；串处理指令包括在存储器中进行字符串操作的指令，其中包括 MOVSB、MOVSW、CMPSB、SCASB 等指令；控制转移指令包括跳转、调用、返回等指令，其中包括 JMP、CALL、RET 等指令；程序调用和返回指令包括实现过程调用和返回的指令，其中包括 INT、IRET 等指令；中断指令包括控制中断处理的相关指令，其中包括 INT、IRET 等指令。

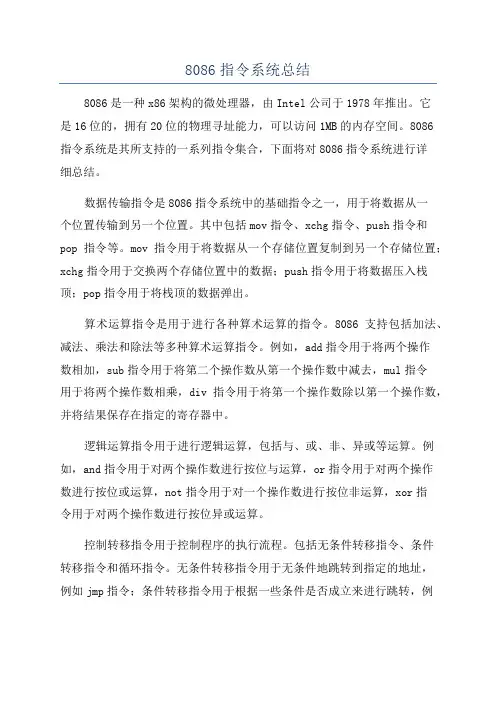

8086指令系统总结8086是一种x86架构的微处理器，由Intel公司于1978年推出。

它是16位的，拥有20位的物理寻址能力，可以访问1MB的内存空间。

8086指令系统是其所支持的一系列指令集合，下面将对8086指令系统进行详细总结。

数据传输指令是8086指令系统中的基础指令之一，用于将数据从一个位置传输到另一个位置。

其中包括mov指令、xchg指令、push指令和pop指令等。

mov指令用于将数据从一个存储位置复制到另一个存储位置；xchg指令用于交换两个存储位置中的数据；push指令用于将数据压入栈顶；pop指令用于将栈顶的数据弹出。

算术运算指令是用于进行各种算术运算的指令。

8086支持包括加法、减法、乘法和除法等多种算术运算指令。

例如，add指令用于将两个操作数相加，sub指令用于将第二个操作数从第一个操作数中减去，mul指令用于将两个操作数相乘，div指令用于将第一个操作数除以第一个操作数，并将结果保存在指定的寄存器中。

逻辑运算指令用于进行逻辑运算，包括与、或、非、异或等运算。

例如，and指令用于对两个操作数进行按位与运算，or指令用于对两个操作数进行按位或运算，not指令用于对一个操作数进行按位非运算，xor指令用于对两个操作数进行按位异或运算。

控制转移指令用于控制程序的执行流程。

包括无条件转移指令、条件转移指令和循环指令。

无条件转移指令用于无条件地跳转到指定的地址，例如jmp指令；条件转移指令用于根据一些条件是否成立来进行跳转，例如je指令（跳转到指定地址，如果上一次比较操作相等）；循环指令用于循环执行指定的指令块，例如loop指令。

I/O指令用于进行输入输出操作，包括从外部设备读取数据和将数据写入外部设备。

例如，in指令用于将输入端口的数据读取到指定的寄存器中，out指令用于将指定的寄存器中的数据写入到输出端口。

此外，8086还支持一些特殊的指令，如访问标志寄存器的指令，控制指令（如hlt指令、nop指令）和字符串指令（如movsb指令、cmpsb指令）等。
