任务四功率放大电路的安装、调试与检修【学习目标】1．掌握功率放大器的原理。
、2. 掌握PCB电路板的制作2．掌握0TL功率放大器的安装与调试。
【任务导入】功率放大器的作用是对信号进行一个功率放大的作用，主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
功放的应用很广泛，例如在体育馆场、影剧场、会议厅或其它公共场所的扩声，家庭、汽车音响等生活中很多地方都有用到。
图6-4-1 功放音响立体结构图【相关知识】一、印制电路板的制作工艺及过程在学习电子线路的安装与调试过程中，我们要了解印制电路板的设计方法，掌握印制电路板的制作工艺及过程1.热转印法简介热转印是目前学习电子电路路制作少量实验板的最佳选择。
它利用了激光打印机墨粉的防腐蚀特性，具有制版快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点。
注：密耳＝0.001英寸，线径单位文字 1mil=1/1000inch=0.00254cm=0.0254mm2.设计布线规则由于热转印制版的特点，在布线时要注意以下方面：(1)线宽不小于15mil，线间距不小于10mil。
为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。
导线间距要大于10mil，焊盘间距最好大于15mil。
(2)尽量布成单面板，无法布通时可以考虑跳接线。
仍然无法布通时可以考虑使用双面板，但考虑到焊接时要焊两面的焊盘。
尽量使用手工布线，自动布线往往不能满足要求。
(3)有0.8mm孔的焊盘要在70mil以上，推荐80mil。
否则会由于打孔精度不高使焊盘损坏。
(4)孔的直径可以全部设成10～15mil，不必是实际大小，以利于钻孔时钻头对准。
3.打印打印前先进行排版，把要打的图排满一张A4纸，越多越好。
因为有些图打出来是坏的，我们需要从中选一张好的来转印，然后打印在热转印纸的光面。
（注意：只能用激光打印机打印！不能用喷墨打印机）如果打印出的线路不够黑（在打印选项中若有浓度选项要将之调到最大即最黑）。
千里之行，始于足下。

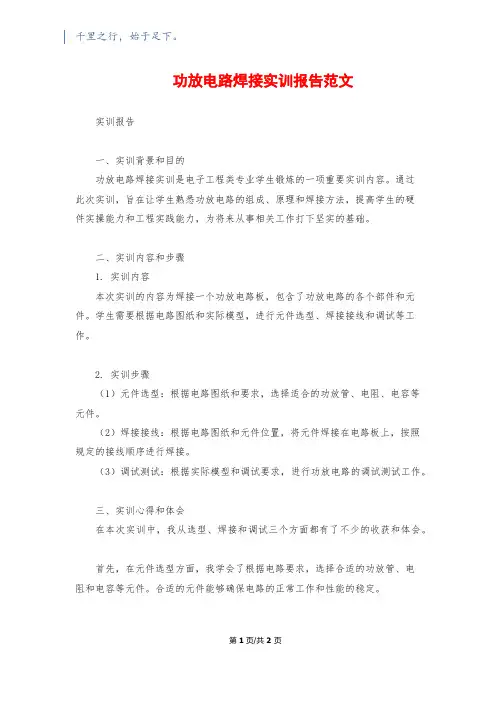

功放电路焊接实训报告范文实训报告一、实训背景和目的功放电路焊接实训是电子工程类专业学生锻炼的一项重要实训内容。
通过此次实训，旨在让学生熟悉功放电路的组成、原理和焊接方法，提高学生的硬件实操能力和工程实践能力，为将来从事相关工作打下坚实的基础。
二、实训内容和步骤1. 实训内容本次实训的内容为焊接一个功放电路板，包含了功放电路的各个部件和元件。
学生需要根据电路图纸和实际模型，进行元件选型、焊接接线和调试等工作。
2. 实训步骤（1）元件选型：根据电路图纸和要求，选择适合的功放管、电阻、电容等元件。
（2）焊接接线：根据电路图纸和元件位置，将元件焊接在电路板上，按照规定的接线顺序进行焊接。
（3）调试测试：根据实际模型和调试要求，进行功放电路的调试测试工作。
三、实训心得和体会在本次实训中，我从选型、焊接和调试三个方面都有了不少的收获和体会。
首先，在元件选型方面，我学会了根据电路要求，选择合适的功放管、电阻和电容等元件。
合适的元件能够确保电路的正常工作和性能的稳定。
第1页/共2页锲而不舍，金石可镂。
其次，在焊接接线方面，我学会了根据电路图纸和元件位置，合理安排元件的焊接顺序，以及如何正确地焊接元件。
焊接的质量直接影响电路的性能和使用寿命，因此在焊接过程中要保持耐心和细心，确保焊点的牢固和接线的正确。
最后，在调试测试方面，我学会了如何根据实际模型和调试要求，进行功放电路的调试测试工作。
调试测试过程中，需要仔细观察电路的工作状况，检查输出是否正常，以及各个部件是否工作正常。
调试测试的结果直接反映了整个电路的性能和质量，因此需要认真对待。
通过本次实训，我不仅学到了理论知识，更锻炼了自己的实际操作能力和解决问题的能力。
在实际操作中，我遇到了一些问题，例如焊接时温度控制不好导致焊点虚焊、接线错误导致电路无法正常工作等，但是通过反复实践和同学的帮助，我逐渐摸索出了解决问题的方法和技巧。
四、实训总结和建议通过本次实训，我深刻感受到了实际操作的重要性和挑战。
电子技术实验报告实验名称：OTL功率放大器安装和调试系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)三、实验仪器 (5)四、实验内容 (5)1. 按照本实验要求达到的目标，完成图1实验电路中有关的设计和计算； (5)2. 安装OTL放大器： (5)3. 静态工作点的调试： (5)4. 测量OTL功率放大器的指标： (6)5.试听： (7)五、仿真 (7)六、实验小结 (9)一、实验目的1. 掌握OTL功率放大器的工作原理及其设计要点；2. 掌握OTL功率放大器的安装、调整与性能的测试。
二、实验原理采用PNP和NPN互补晶体管组成的无输出变压器互补推挽（OTL）功率放大电路，具有频率响应好，非线性失真小，效率高等优点，获得了广泛的应用。
本实验采用的OTL功率放大电路如图1所示，它包括前置放大级BG1，推动级BG2和互补推挽输出级BG3、BG4 。
图1 OTL功率放大器前置放大级为甲类RC耦合电压放大器，在发射极加有电压串联负反馈，以改善音质，提高稳定性。
R1为输出音量调节电位器。
由于前置级工作在小信号电压放大状态，静态工作电流I C1可取小一些以减少噪音，一般取：I C1≈0.3~0.1mA1V＜V CEQ1≤1/3E C推动级要提供足够大的激励功率互补推挽功率输出级，所以推动级的静态工作电流应足够大，一般取：I C2≥（3~5）I B3MAX式中：I B3MAX为输出功率最大是输出级的基极激励电流。
为了提高输出级正向输出幅度，把BG2的集电极负载电阻R8接到放大器的输出端经R L接电源正端，以获得自举的效果。
为了克服输出级的交叉失真，在BG3，BG4两管的基极之间接有二极管D和电阻R9组成的偏置电路，其中二极管D同时起偏置的温度补偿作用，电容C5为相位校正电容，以防止产生高频寄生振荡。
功率放大器的输出功率为：P O=18E C2R LK(式中：K为电源电压利用系数)当K≈1时，输出功率最大，为：P OMAX≈18E C2 R L考虑到晶体管的饱和压降因素，一般取：K≈0.65~0.7。

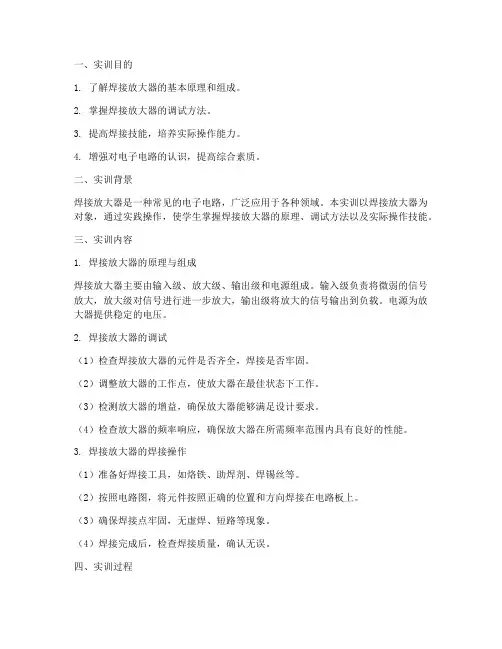

一、实训目的1. 了解焊接放大器的基本原理和组成。
2. 掌握焊接放大器的调试方法。
3. 提高焊接技能，培养实际操作能力。
4. 增强对电子电路的认识，提高综合素质。
二、实训背景焊接放大器是一种常见的电子电路，广泛应用于各种领域。
本实训以焊接放大器为对象，通过实践操作，使学生掌握焊接放大器的原理、调试方法以及实际操作技能。
三、实训内容1. 焊接放大器的原理与组成焊接放大器主要由输入级、放大级、输出级和电源组成。
输入级负责将微弱的信号放大，放大级对信号进行进一步放大，输出级将放大的信号输出到负载。
电源为放大器提供稳定的电压。
2. 焊接放大器的调试（1）检查焊接放大器的元件是否齐全，焊接是否牢固。
（2）调整放大器的工作点，使放大器在最佳状态下工作。
（3）检测放大器的增益，确保放大器能够满足设计要求。
（4）检查放大器的频率响应，确保放大器在所需频率范围内具有良好的性能。
3. 焊接放大器的焊接操作（1）准备好焊接工具，如烙铁、助焊剂、焊锡丝等。
（2）按照电路图，将元件按照正确的位置和方向焊接在电路板上。
（3）确保焊接点牢固，无虚焊、短路等现象。
（4）焊接完成后，检查焊接质量，确认无误。
四、实训过程1. 分析电路图，了解焊接放大器的组成和原理。
2. 准备焊接工具和元件，确保焊接过程中所需的一切物品齐全。
3. 按照电路图，将元件焊接在电路板上，注意焊接顺序和焊接技巧。
4. 调试焊接放大器，调整工作点和增益，检测频率响应。
5. 检查焊接质量，确认焊接放大器能够正常工作。
五、实训心得1. 焊接放大器的焊接过程中，要严格按照电路图进行操作，确保焊接点的准确性。
2. 焊接技巧对焊接质量有很大影响，要掌握正确的焊接方法，如焊接温度、焊接速度等。
3. 调试焊接放大器时，要细心调整，确保放大器性能达到设计要求。
4. 通过本次实训，提高了自己的焊接技能和实际操作能力，加深了对电子电路的认识。
六、实训总结本次焊接放大器实训，使我对焊接放大器的原理、调试方法以及实际操作技能有了更深入的了解。

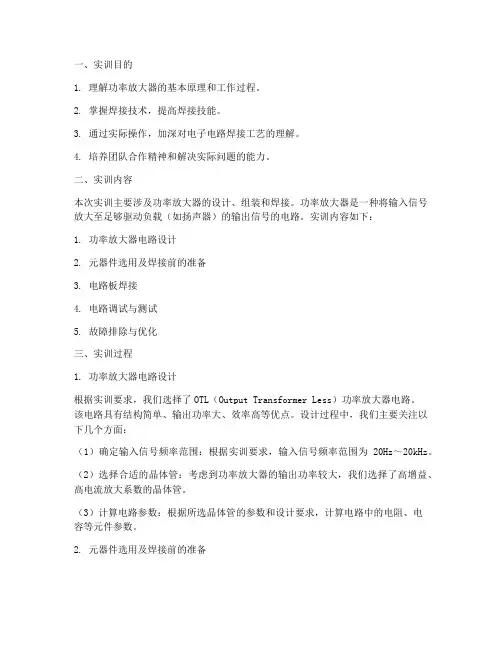

一、实训目的1. 理解功率放大器的基本原理和工作过程。
2. 掌握焊接技术，提高焊接技能。
3. 通过实际操作，加深对电子电路焊接工艺的理解。
4. 培养团队合作精神和解决实际问题的能力。
二、实训内容本次实训主要涉及功率放大器的设计、组装和焊接。
功率放大器是一种将输入信号放大至足够驱动负载（如扬声器）的输出信号的电路。
实训内容如下：1. 功率放大器电路设计2. 元器件选用及焊接前的准备3. 电路板焊接4. 电路调试与测试5. 故障排除与优化三、实训过程1. 功率放大器电路设计根据实训要求，我们选择了OTL（Output Transformer Less）功率放大器电路。
该电路具有结构简单、输出功率大、效率高等优点。
设计过程中，我们主要关注以下几个方面：（1）确定输入信号频率范围：根据实训要求，输入信号频率范围为20Hz～20kHz。
（2）选择合适的晶体管：考虑到功率放大器的输出功率较大，我们选择了高增益、高电流放大系数的晶体管。
（3）计算电路参数：根据所选晶体管的参数和设计要求，计算电路中的电阻、电容等元件参数。
2. 元器件选用及焊接前的准备根据设计图纸，我们选购了所需的元器件，包括晶体管、电阻、电容、二极管等。
在焊接前，我们进行了以下准备工作：（1）检查元器件的规格和参数，确保符合设计要求。
（2）清洗电路板，去除油污和杂质。
（3）将元器件按照设计图纸的要求焊接在电路板上。
3. 电路板焊接在焊接过程中，我们遵循以下步骤：（1）先焊接低电压、低功率的元器件，如电阻、电容等。
（2）再焊接高电压、高功率的元器件，如晶体管、二极管等。
（3）焊接过程中，注意焊接温度和时间，避免烧坏元器件。
（4）焊接完成后，检查焊接点是否牢固、焊点是否饱满。
4. 电路调试与测试焊接完成后，我们对功率放大器电路进行了调试与测试。
主要测试以下指标：（1）输入信号频率范围：测试输入信号在20Hz～20kHz范围内是否能正常工作。
（2）输出功率：测试功率放大器在额定负载下的输出功率。
功率放大器的组装与设计实验目的：培养综合能力，动手能力，分析能力，提高和巩固模电知识，熟悉常见的元器件，和基本焊接方法。
实验仪器：函数发生器，收音机（其他能发出声音的声音源均可），音响，焊接常用的器材如电烙铁，焊锡丝，吸锡泵，镊子等。
实验原理第一部分：1.作用与组成声频放大器又称音频放大器，低频放大器或扩音机，顾名思义，它是放大电信号的装置。
由于各种信号源（声源）输入的信号很弱（几毫伏到1-2伏），不足以推定扬声器放声，因此必须将这些微弱的信号进行放大。
从高保真意义上讲，要求放大器如实地放大原信号，即原汁原味，但从广义上讲，为了使声明更动听，又常常对信号进行必要而适当的修饰与加工。
按声频放大器中各部分的功能不同，可将其分成两部分：其一为前置放大器（还可细分为信号源前置放大和主控放大器）其二称为功率放大器（也称后级放大器）按类又可分为合并式（前置后级一体式）、与分体式（前置与后级分开），分体式一般为高档机。
2.前置放大电路前置放大的作用是对调谐器、点唱机、录音机、传声器，激光唱机以及其它声源送来的信号进行各种处理与放大，以便为功率放大器准备适宜的电信号，使后者顺利工作。
确切的说，前置的作用是对输入的某些信号进行频率均衡或阻抗变换，并对各种信号进行不同量的放大，使各种信号输出电压基本相同，以利于其后主控放大器进行工作。
前置放大器中的主控放大器也称放大器或线路放大器，主要作用是将前面送来的信号进行各种处理，修饰与放大，使之满足功率放大器对输入信号电平的要求，并达到人们对音响效果的某些主观要求，比如，音量调节、响度控制、音调调节、噪声抑制、声道平衡、宽度展宽等功能都在此环节完成。
3.功率放大器其本质是将交流的电能“转中换”为音频信号能。
其构成成分为输入级、前置激励级、功率输出级、保护电路和功率指示、电源。
由于电子技术的飞速发展，现代高保真立体声放大器广泛采用晶体管集成电路，随着人们对电声指标的更高要求，在民用放大器中甲类、超甲类、电流负反馈等其他类型的超低失真放大器逐渐增多，为了改善音质，人们对场效应管也产生了极大的兴趣。
一、摘要本次功率放大电路实训，旨在通过对功率放大电路的理论学习和实际操作，加深对功率放大器工作原理、设计方法及实际应用的理解。
通过实验，我掌握了功率放大电路的基本搭建、调试及性能测试方法，对功率放大器在实际电路中的应用有了更深刻的认识。
二、实训目的1. 理解功率放大电路的工作原理及设计方法。
2. 掌握功率放大电路的搭建、调试及性能测试方法。
3. 了解功率放大器在实际电路中的应用。
三、实训内容1. 功率放大电路原理分析功率放大电路是电子电路中重要的组成部分，其主要作用是将输入信号放大到足够的功率，以满足负载需求。
功率放大电路通常采用晶体管作为放大元件，根据放大器结构和工作状态，可分为甲类、乙类、甲乙类和丙类等。
2. 功率放大电路搭建本次实训搭建的功率放大电路为甲类功率放大电路，选用NPN型晶体管作为放大元件。
电路主要由输入耦合电容、晶体管、输出耦合电容、偏置电阻、电源等组成。
3. 功率放大电路调试在搭建好功率放大电路后，进行以下调试步骤：（1）检查电路连接是否正确，确保无短路、断路现象。
（2）调整偏置电阻，使晶体管工作在放大状态。
（3）输入信号，观察输出波形，调整输入信号幅度，使输出波形不失真。
4. 功率放大电路性能测试（1）测试输出功率：通过测量输出电压和电流，计算输出功率。
（2）测试效率：计算输入功率和输出功率之比，得到功率放大电路的效率。
（3）测试非线性失真：通过观察输出波形，分析非线性失真程度。
四、实训结果与分析1. 输出功率：在输入信号幅度为1V时，输出功率约为5W。
2. 效率：输入功率约为7W，输出功率约为5W，效率约为71%。
3. 非线性失真：输出波形基本不失真，非线性失真程度较小。
五、实训总结1. 通过本次实训，我掌握了功率放大电路的基本搭建、调试及性能测试方法。
2. 对功率放大器在实际电路中的应用有了更深刻的认识，了解了功率放大器在音频、通信、测量等领域的应用。
3. 在实训过程中，我发现了自己在电路搭建、调试等方面的不足，今后需加强实践操作，提高自己的动手能力。

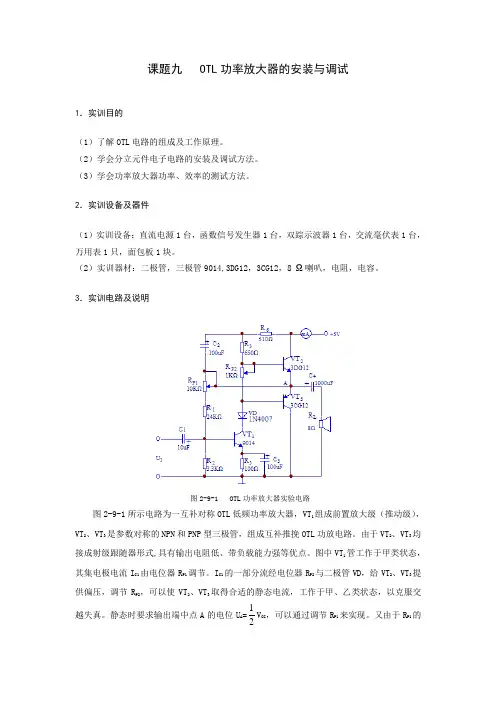

课题九OTL功率放大器的安装与调试1．实训目的（1）了解OTL电路的组成及工作原理。
（2）学会分立元件电子电路的安装及调试方法。
（3）学会功率放大器功率、效率的测试方法。
2．实训设备及器件（1）实训设备：直流电源1台，函数信号发生器1台，双踪示波器1台，交流毫伏表1台，万用表1只，面包板1块。
（2）实训器材：二极管，三极管9014,3DG12，3CG12，8 Ω喇叭，电阻，电容。
3．实训电路及说明图2-9-1 OTL功率放大器实验电路图2-9-1所示电路为一互补对称OTL低频功率放大器，VT1组成前置放大级（推动级），VT2、VT3是参数对称的NPN和PNP型三极管，组成互补推挽OTL功放电路。
由于VT2、VT3均接成射级跟随器形式,具有输出电阻低、带负载能力强等优点。
图中VT1管工作于甲类状态，其集电极电流IC1由电位器RP1调节。
IC1的一部分流经电位器RP2与二极管VD，给VT2、VT3提供偏压，调节RP2，可以使VT2、VT3取得合适的静态电流，工作于甲、乙类状态，以克服交越失真。
静态时要求输出端中点A的电位UA =21VCC，可以通过调节RP1来实现。
又由于RP1的一端接在A 点，所以在电路中引入交、直流电压并联负反馈，这样，既能稳定放大器静态工作点，又改善了非线性失真。
工作特性：当输入正弦交流信号u I 时，经前置放大、倒相后输出，同时作用于T 2、T 3的基极，u I 的负半周使T 2导通（T 3截止），电流通过负载R L ，同时向电容C 4充电；u I 的正半周使T 3导通（T 2截止），已充好电的电容器C 4这时起电源的作用，通过负载R L 放电，这样，在负载R L 上就可以得到完整的正弦波信号。
电路中C 2与R 6构成自举电路，用于提高输出电压正半周的幅度，这样可以得到比较大的动态范围。
OTL 功放电路的主要参数：（1）最大不失真输出功率P om 。
在理想情况下，L2CC omR V 81P ∙=，实验中可通过测量R L 两端的电压有效值，来求得实际的L2O omR u P =。

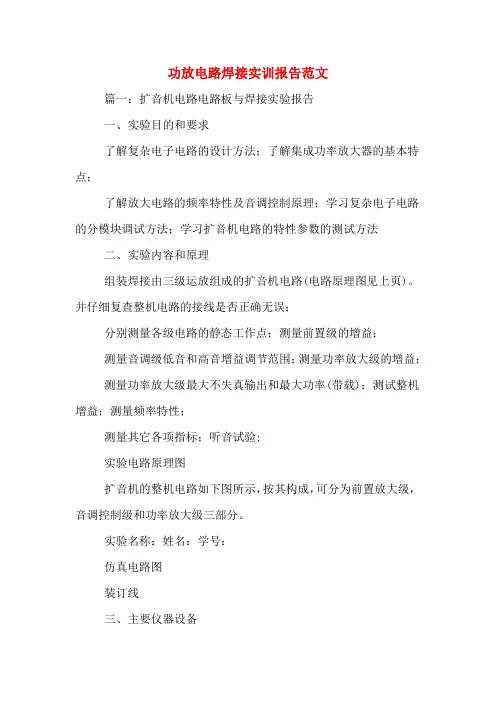

功放电路焊接实训报告范文篇一：扩音机电路电路板与焊接实验报告一、实验目的和要求了解复杂电子电路的设计方法；了解集成功率放大器的基本特点；了解放大电路的频率特性及音调控制原理；学习复杂电子电路的分模块调试方法；学习扩音机电路的特性参数的测试方法二、实验内容和原理组装焊接由三级运放组成的扩音机电路(电路原理图见上页)。
并仔细复查整机电路的接线是否正确无误；分别测量各级电路的静态工作点；测量前置级的增益；测量音调级低音和高音增益调节范围；测量功率放大级的增益；测量功率放大级最大不失真输出和最大功率(带载)；测试整机增益；测量频率特性；测量其它各项指标；听音试验;实验电路原理图扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。
实验名称：姓名：学号：仿真电路图装订线三、主要仪器设备1.扩音机电路实验板；扩音机电路实验所需的电子元器件；2.MS8200G型数字多用表；3.XJ4318型双踪示波器；4.XJ1631数字函数信号发生器；5.DF2172B型交流电压表；6.HY3003D-3型可调式直流稳压稳流电源。
实验名称：姓名：学号：四、实验内容、数据记录及处理分析1.前置级前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。
由A1组成的前置放大电路是一个同相输入比例放大器，具有较大的输入电阻。
理想闭环电压放大倍数为：=6.1输入电阻Rif=R1；输出电阻Rof=0。
C2用于消自激振荡。
前置级调试：（1）测量静态工作点；此时V+=13.21VV—=—14.98VV2=0VV3=0VV4=—14.77VV7=13.01V（2）输入正弦波，示波器监视输入与输出波形，计算其放大倍数；R3Avf1R2Av1=1.31/216m=6.06与理论计算相符（3）仿真结果如下前置电路图2.音调控制电路（1）测量音调控制电路的静态工作点；此时V+=13.21VV—=—14.98VV2=0VV3=0VV4=—14.77VV7=13.01V（2）在下列条件下测试音调控制电路的电压增益；音调控制电位器置中心位置篇二：功率放大器的制作与调试实训报告一、实训目的1.通过自己动手实践加深对集成运算放大器工作原理的认识。
实习报告：功率放大器设计与实践一、实习目的1. 掌握功率放大器的基本原理和工作特性；2. 学习功率放大器的设计方法和步骤；3. 提高实际操作能力和团队协作能力；4. 培养动手动脑、分析问题和解决问题的能力。
二、实习内容1. 功率放大器原理学习；2. 功率放大器设计；3. 功率放大器仿真测试；4. 实际电路搭建与调试。
三、实习过程1. 功率放大器原理学习在实习前期，我们首先学习了功率放大器的基本原理。
功率放大器是电子电路中的一种重要组件，主要用于放大输入信号的功率，以满足各种负载的需求。
功率放大器的主要性能指标有输出功率、效率、非线性失真等。
为了保证功率放大器的正常工作，我们需要根据实际需求选择合适的晶体管，并设计合适的电路结构。
2. 功率放大器设计在掌握功率放大器原理的基础上，我们开始进行功率放大器的设计。
设计过程中，我们主要考虑以下几个方面：（1）根据输出功率需求选择合适的晶体管；（2）设计合适的输入输出电路，保证信号的稳定传输；（3）优化电路布局，提高电路的可靠性；（4）选择合适的反馈网络，提高电路的稳定性和效率。
3. 功率放大器仿真测试在设计完成后，我们利用Multisim软件对功率放大器进行仿真测试。
通过仿真结果，我们分析了电路的性能指标，如输出功率、效率和非线性失真等。
同时，我们还对电路的稳定性、频率响应等进行了测试。
根据仿真结果，我们对电路进行了优化，以满足实际需求。
4. 实际电路搭建与调试在仿真测试满意的基础上，我们开始进行实际电路的搭建。
搭建过程中，我们严格遵循设计方案，确保电路的可靠性。
电路搭建完成后，我们对电路进行了调试，分析了实际电路的性能指标。
通过与仿真结果的对比，我们发现实际电路的性能基本满足要求，但在某些方面仍有改进空间。
四、实习收获通过本次实习，我们掌握了功率放大器的基本原理、设计方法和实际操作技能。
同时，我们还学会了如何利用仿真软件对电路进行测试和优化。
本次实习不仅提高了我们的理论水平，还培养了我们的实践能力和团队协作精神。
电子线路安装实验—功率放大器电路焊接与调试一、实验目的1、学习并初步掌握音频功率放大器的设计、调试方法；2、学习电路元器件识别、安装和焊接；3、掌握音频功率放大器的各项主要性能及指标调试方法。
二、实验原理（1）电路组成（设计框图）实际电路图（途中标号表示测试点）（2）主要单元电路的参数计算负载阻抗：RL=4 额定功率：Po=10w 带宽：50Hz —10kHz 音调控制低音100Hz ±12dB 高音10kHz ±12dB 失真度：γ≤3％输入灵敏度：V i <100mV,V 'i <5mV 噪声功率：Pn ≤10mW （2）各级电压增益分配根据额定输出功率P0和负载RL ，可求得输出电压L R P V 00=所以，整机电路中频电压增益为iL VM V R P V V A 0i0==前置级产生的噪音对整个系统的影响最大，所以前置级的增益不大10~51=VM A音调控制级A VM2=1。
功率放大级A VM3应满足VMVMVM VM A A A A ≥321（3）调试记录和分析 1、话筒前置放大器 第一级：共射放大电路第二级：共集电极放大电路C1:补偿电容，防止高频自激 C2:耦合电容 C6:旁路电容 R8，C4：消除后级电路电源对前级电路的影响 从JP1输入频率为1kHZ ，幅度为2mv 左右的正弦信号；测得输出的信号V o=160.则：Au=20lg （vo/vi ）=30.1.静态工作点UBQ1=0.641，UCQ1=2.042,UEQ1=0.041 2前置放大从JP2输入频率为1kHZ,输入信号Ui=50mv 左右的正弦信号（开关SW 不按下），在测试点2得出Uo 的值为0.56v ，Au=20lg （vo/vi ）=10.2. 3功率放大从从JP2输入频率为1kHZ,输入信号Ui=50mv 左右的正弦信号（开关SW 不按下），高、低音电位器处于中间；调节音量使输出信号（在测试点4）得出Uo 的值，则增益：Au=20lg （vo/vi ）=23. 4电源部分在实际焊接电路中，测静态工作点，测试点5为11.3v ，测试点-11.4v ，稳压输出电压测试点7为8.2v ，测试点8为-9.0v 。
实验四、功率放大器连接安装和调试一．实验目的1. 按照设计好的 PCB 图制作电路板，并焊接；2. 对焊接好的电路板进行调试；3. 掌握产品的调试方法；二．实验器材万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干，20W 电烙铁一把。
三、实验步骤1.把做好的PCB 图印制在电路板上；2.使用三氯化铁进行腐蚀；3.对照原理图，把准备好的元器件焊接到电路板上；4.用万能表进行检测；5.在没有错误发的情况下，接上电源进行调试。
四、实验中注意事项焊盘内孔边缘到印制板边的距离要大于1mm ，这样可以避免加工时导致焊盘缺损。
焊盘的开口：有些器件是在经过波峰焊后补焊的，但由于经过波峰焊后焊盘内孔被锡封住，使器件无法插下去，解决办法是在印制板加工时对该焊盘开一小口，这样波峰焊时内孔就不会被封住，而且也不会影响正常的焊接。
焊盘补泪滴：当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。
相邻的焊盘要避免成锐角或大面积的铜箔，成锐角会造成波峰焊困难，而且有桥接的危险，大面积铜箔因散热过快会导致不易焊接。
课程名称 电子工艺实验成绩指导教师 王照平 张具琴实 验 报 告五、实验调试本功放板调试特别简单，电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意有极性的电子元件，如电解电容，桥式整流堆，一旦焊反即有烧毁元器件之险，请特别注意。
起初第一次静态调试的时候，就是由于电解电容极性接反，而且电流偏高，电容被烧掉了，经过失败的教训后，总结经验，用万用表仔细的检查电路的每一个部分，然后进行第二次的静态调试，调试时首先输入双 15VAC 电源,然后进行静态调试,使输入短路 U1=0, 输出也要为U0=0，接上变压器，放大器的输出端先不接扬声器，而是接万用电表，最好是数显的，万用表置于DC*2V 档。
功放板上电注意观察万用电表的读数，在正常情况下，读数应在 30mV 以内，否则应立即断电检查电路板。
一、实训目的本次实训的主要目的是通过实际操作，掌握功放（功率放大器）的组装流程，了解功放的基本原理和组成部分，提高动手能力和电子技术实践能力。
二、实训时间2023年X月X日至2023年X月X日三、实训地点电子技术实验室四、实训器材1. 功放电路板一块2. 电阻、电容、二极管、三极管等电子元件3. 电源、万用表、示波器等测试仪器4. 钳子、螺丝刀、焊锡等工具五、实训内容1. 功放原理及组成部分介绍功率放大器是一种将低功率信号放大到高功率信号的电子设备。
它主要由输入级、推动级和输出级组成。
输入级负责接收和处理输入信号，推动级负责放大信号，输出级负责将放大的信号输出到负载。
2. 功放组装步骤（1）元件准备：根据电路图，准备好所需的电子元件，并检查其规格是否符合要求。
（2）电路板布局：按照电路图，将元件放置在电路板上，注意元件之间的间距和方向。
（3）焊接：使用焊锡和焊锡枪，将元件焊接在电路板上。
焊接过程中要注意焊接质量和美观。
（4）电源连接：将电源的正负极连接到电路板上的相应位置。
（5）信号输入输出连接：将信号输入线和输出线连接到电路板上的相应接口。
（6）测试：使用万用表测试电路板上的各个节点电压，确保电路正常工作。
3. 调试与优化（1）静态测试：通过万用表测量电路板上的关键节点电压，检查电路是否正常工作。
（2）动态测试：使用示波器观察信号波形，调整电路参数，优化电路性能。
（3）负载测试：将功放输出连接到扬声器等负载，测试功放的实际输出功率和音质。
六、实训结果经过本次实训，成功组装了一台功放，并通过测试，验证了功放的工作正常。
在组装过程中，掌握了以下技能：1. 熟悉功放的基本原理和组成部分。
2. 掌握电子元件的识别和选择。
3. 熟练使用焊接工具和测试仪器。
4. 学会电路调试和优化。
七、实训心得通过本次实训，我对功放组装有了更深入的了解，提高了自己的动手能力和解决问题的能力。
在实训过程中，我深刻体会到以下几点：1. 理论与实践相结合：理论知识是实践的基础，只有掌握了理论知识，才能更好地进行实践操作。
