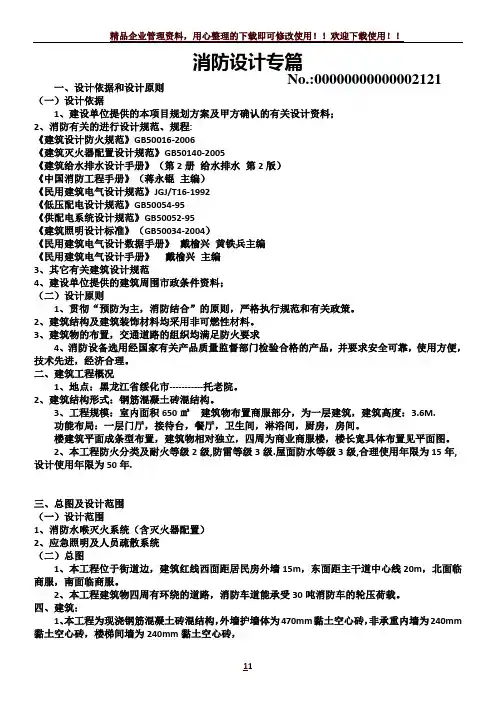

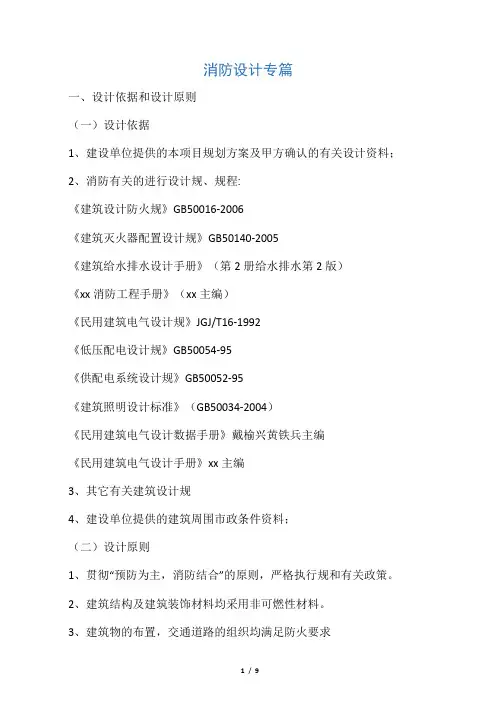

养老院消防设计说明精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-TTMSHHJ8】消防设计专篇一、设计依据和设计原则（一）设计依据1、建设单位提供的本项目规划方案及甲方确认的有关设计资料；2、消防有关的进行设计规范、规程:《建筑设计防火规范》GB50016-2006《建筑灭火器配置设计规范》GB50140-2005《建筑给水排水设计手册》（第2册给水排水第2版）《中国消防工程手册》（蒋永锟主编）《民用建筑电气设计规范》JGJ/T16-1992《低压配电设计规范》GB50054-95《供配电系统设计规范》GB50052-95《建筑照明设计标准》（GB50034-2004）《民用建筑电气设计数据手册》戴榆兴黄铁兵主编《民用建筑电气设计手册》戴榆兴主编3、其它有关建筑设计规范4、建设单位提供的建筑周围市政条件资料；（二）设计原则1、贯彻“预防为主，消防结合”的原则，严格执行规范和有关政策。
2、建筑结构及建筑装饰材料均采用非可燃性材料。
3、建筑物的布置，交通道路的组织均满足防火要求4、消防设备选用经国家有关产品质量监督部门检验合格的产品，并要求安全可靠，使用方便，技术先进，经济合理。
二、建筑工程概况1、地点：黑龙江省绥化市-----------托老院。
2、建筑结构形式：钢筋混凝土砖混结构。
3、工程规模：室内面积650㎡建筑物布置商服部分，为一层建筑，建筑高度：. 功能布局：一层门厅，接待台，餐厅，卫生间，淋浴间，厨房，房间。
楼建筑平面成条型布置，建筑物相对独立，四周为商业商服楼，楼长宽具体布置见平面图。
2、本工程防火分类及耐火等级2级,防雷等级3级.屋面防水等级3级,合理使用年限为15年,设计使用年限为50年.三、总图及设计范围（一）设计范围1、消防水喉灭火系统（含灭火器配置）2、应急照明及人员疏散系统（二）总图1、本工程位于街道边，建筑红线西面距居民房外墙15m，东面距主干道中心线20m，北面临商服，南面临商服。
2、本工程建筑物四周有环绕的道路，消防车道能承受30吨消防车的轮压荷载。
四、建筑：1、本工程为现浇钢筋混凝土砖混结构，外墙护墙体为470mm黏土空心砖，非承重内墙为240mm黏土空心砖，楼梯间墙为240mm黏土空心砖，楼板为120mm现浇整体式混凝土楼板，各构件耐火极限和燃烧均满足规范规定。
本工程所有吊棚均为轻钢龙骨石膏板吊顶，防火符合国家二级标准，所有墙面军为墙纸，防火符合国家二级标准，地面材料均为地砖，防火符合国家二级标准，房间门均为防火板门（外开），防火符合国家二级标准，床品均为助燃防火布，防火符合国家二级标准2、防火区的划分：本工程设消防灭火器系统，每个房间都为独立的防火分区。
3、本工程两侧都设有一个直接对外开启的防火门，安全出口之间的距离均满足规范规定。
4、建筑灭火器配置详见消防平面图。
五、火灾应选用干粉、泡沫、卤代烷、二氧化碳型灭火器，扑救极性溶剂 B 类火灾不得选用化学泡沫灭火器B 类火灾配置场所灭火器的配置基准表危险等级严重危险级中危险级轻危险级每具灭火器最小配置灭火级别 8B 4B 1B 最大保护面积(m2/B) 5 10六、电气设备的保护及接地：1、本工程楼内配电系统采用TN-S保护接地系统，电源自本区域变压器中性点开始，零线与保护线严格分开，不再相连。
2、本工程采用总等电位联结，总等电位板由紫铜板制成，将建筑物内保护干线、设备进线总管、建筑物金属构件、PE干线；电气装置接地极接地干线等进行联结。
总等电位联结均采用各种型号的等电位卡子，不允许在金属管道上直接焊接。
等电位联结做法详见《等电位联结安装标准图集》02D501-2。
3、同一建筑物内同一线路，不允许一部分设备采用接地保护，而另一部分采用接零保护。
4、电气保护接地装置与建筑物防雷接地共用基础接地体，接地电阻值不大于1欧姆。
5、过电压保护：在电源总配电柜内装第一级电涌保护器（SPD）。
6、消防中控室应采取防静电措施。
七应急照明：1、公共疏散走道及楼梯间的设应急照明,一般按正常照明的10~15％设置。
2、主疏散通道上设置蓄光型疏散导流标志。
3、出口标志灯，疏散指示灯，疏散楼梯、走道应急照明灯采用自带蓄电池式供电应急照明系统，应急照明持续时间应大于30分钟。
事故照明灯及疏散指示标志，应设玻璃或其它非燃烧材料制作的保护罩。
4、开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火措施。
能产生高温度的高压汞灯、白炽灯等高温灯具其引线应采用瓷管、矿棉等不燃烧材料作隔热保护且不得直接装在可燃物构件上。
八，其他事项：系统的成套设备，包括应急电源设备均由承包商供货，并负责安装、调试。
火灾自动报警及消防联动系统1系统组成及保护等级的确定本建筑按一级保护对象设防，消防控制室设于楼西侧首层，采用控制中心报警控制系统。
本工程消防控制系统拟选用一套高性能火灾报警控制系统。
在消防控制室设有集中火灾报警控制主机、备用电池和数据传输接口等设备。
系统信号线采用总线传输方式；联动系统采用总线和多线控制方式。
消防控制室内设有直接报警的外线电话。
走廊内设有火灾报警控制器2火灾探测器、报警控制器、手动报警按钮、闪光报警器设置建筑物内活动空间、公共通道、走廊、门厅和休息厅和其它公共场所、各房间设感烟火灾探测器；在走廊内设置消火栓按钮；在重要的消防通道及楼梯口附近及大空间公共场所均设有手动报警按钮与闪光报警器。
各型探测器的设置满足《火灾自动报警系统设计规范》（GB50116-98）的要求。
3火灾报警及消防联动控制火灾自动报警控制器可接收感烟火灾报警信号、手动报警按钮、火灾发生时，在消防控制室可直接显示出其报警部位并声光报警。
消防控制室内设置联动控制台，其控制方式分为自动\手动控制、手动多线直接控制。
通过联动控制台，火灾应急照明等的监视及控制。
火灾发生时可手动/自动切非消防电源。
消防控制室的联动系统当收到火灾报警信号后并经过确认，将发出以下控制指令：（1）切断火灾层本层以及相邻两层的非消防电源并接通警报装置，点亮火灾应急照明灯和疏散指示灯。
（2）开启火灾层及相应上下两层的疏散广播系统，关闭背景音乐广播。
（3）自动或通过多线手动直接起动正压风机和排烟风机，并反馈运行状态和故障信号；控制排烟阀的开启及状态显示。
消防控制室能显示所有排烟阀、排烟口、正压送风阀、正压送风口的动作信号。
（3）系统的成套设备，包括应急电源设备均由专业承包商供货，并负责安装、调试。
（4）四室内消火栓给水工程设计1.消防设计：本工程为一类高层综合楼。
1）消防水源及消防用水量：消防用水来自地下室内的消防水池（660m3分两格），前十分钟用水量来自屋顶消防水箱（有效容积18m3）。
室内消火栓用水量为40L/s，室外消防用水量为30L/s，火灾延续时间为3小时；自喷系统按中危险级II级33L/s计，火灾延续时间为1小时。
2）室内消火栓系统：室内采用临时高压制消火栓灭火给水系统。
消火栓加压给水泵与消防水池一起设在地下层消防泵房内，共设2台消火栓给水加压泵，一用一备，互为备用。
消火栓系统竖向1个区。
消防泵两根出水管直接供本工程消火栓系统用水。
各层消火栓出水压均不大于。
本建筑物内各层均设消火栓进行保护。
其布置保证室内任何一处均有2股水柱同时到达。
消火栓间距不大于30m。
灭火水枪的充实水柱为10m。
住宅的每个消火栓箱内配DN65消火栓两个，DN65长25M涤纶衬胶水带两条，DN65X19直流水枪两支，DN25消防卷盘一套；1-3层的每个消火栓箱内配DN65消火栓1个，DN65长25M 涤纶衬胶水带1条，DN65X19直流水枪1支，所有消火栓处均配带指示灯、远距离启泵按钮各一套。
消火栓给水加压泵由设在各个消火栓箱内的消防泵启泵按钮和消防控制中心直接开启消防给水加压泵。
消火栓水泵开启后，水泵运转信号反馈至消防控制中心和消火栓处。
该消火栓和该层或防火分区内的消火栓的指示灯亮。
消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。
消火栓给水备用泵在工作泵发生故障时自动投入工作。
室内消火栓给水管采用热镀锌钢管，丝扣及沟槽式卡箍连接。
公称压力为。
3）自动喷水灭火系统采用湿式自动喷水灭火系统。
设计参数：按中危险Ⅰ级设计。
喷水强度： 11L/min·m2，作用面积：160m2，持续喷水时间：1h，最不利点喷洒头工作压力。
系统设计用水量33L/s，持续喷水时间：1h。
本工程自动喷水灭火系统在竖向为1个区。
大于的供水管入口采用减压孔板减压供水。
商场、住宅公共部位等有吊顶地方采用DN15下垂式玻璃球阀喷头，动作温度为68度，K=80；自行车库、排烟机房等无吊顶处采用DN15直立型玻璃球阀喷头，动作温度为68度，K=80。
自动喷水灭火系统每个防火分区或每层均设信号阀和水流指示器。
自动喷水灭火系统平时由楼屋顶消防水箱设专用水管至报警阀前供水管，保证系统压力。
发生火灾时由给水加压泵从水池取水加压供水。
为了保证系统安全可靠，每个报警阀组的最不利喷头处设末端试水装置，其它防火分区和各楼层的最不利喷头处，均设DN25mm试水阀。
系统控制：火灾发生后喷头玻璃球爆碎，向外喷水，水流指示器动作，向消防控制中心报警，显示火灾发生位置并发出声光等信号。
系统压力下降，报警阀组的压力开关动作，并自动开启自动喷水灭火给水加压泵。
与此同时向消防控制中心报警。
并敲响水力警铃向人们报警。
给水加压泵在消防控制中心有运行状况信号显示。
室内自动喷水灭火系统给水管采用内外壁热浸镀锌钢管。
DN≤100mm者采用丝扣连接，DN>100mm者采用沟槽式卡箍连接。
室外埋地管采用内壁喷塑外壁涂石油沥青球墨铸铁给水管，橡胶圈接口。
全部管道的公称压力均为。
4）消防排水自动喷水灭火系统及消火栓排水，利用集水坑内潜水泵进行排水。
五灭火器配置1)．本工程住宅公共部位、电梯机房、文化活动中心、卫生站、自行车库火灾危险等级为A类中危险级，灭火器采用3Kg手提式磷酸铵盐干粉灭火器，型号MF/ABC3；2)．商铺及商场火灾危险等级为A类严重危险级，灭火器采用5Kg手提式磷酸铵盐干粉灭火器，型号MF/ABC5。
(5)防排烟系统及消防措施：按规定30米以上走廊和100平米以上单体房间需设置排烟系统。
2.二层的走廊设置机械排烟系统,排烟量按每平米60m3/h计算。
2. 按规范要求需排烟且不具备自然排烟条件的走道设机械排烟，排烟量按不小于6000m3 /h计算。
地下走道排烟时设置相应的补风系统，补风量不小于排烟量的50%。
3. a)防烟楼梯间及合用前室分别设置独立的机械加压送风系统。
合用前室每层设一个常闭电动加压送风口；防烟楼梯间每两层设一个常开式加压送风口。
火灾时由消防中心(或就地手动)打开着火层合用前室的送风口及其加压风机。
