堆石料与土工格栅间拉拔特性试验研究董博文;邹德高;周晨光;刘京茂;周扬【期刊名称】《水利与建筑工程学报》【年(卷),期】2016(014)004【摘要】针对目前土石坝工程中最常采用的双向塑料焊接土工格栅和双向涤纶经编土工格栅，采用大型拉拔试验设备完成了两种格栅在堆石料中的拉拔试验，以研究其与堆石料的相互作用机制及加筋效果。
试验结果表明：拉拔位移较大时，塑料焊接格栅的格栅节点达到极限强度而发生剥离破坏，造成拉拔力的阶梯式衰减，节点强度是控制界面强度的重要因素且法向作用的荷载大小对节点强度的影响不大；而涤纶经编格栅拉拔力“硬化”现象明显，试验初段，由于格栅材质柔度较大，横肋阻力作用不明显，抗拉拔力由纵肋摩阻力和节点端承阻力提供，经过较大的拉拔位移后，格栅节点并未发生剥离破坏。
【总页数】5页(P50-54)【作者】董博文;邹德高;周晨光;刘京茂;周扬【作者单位】大连理工大学建设工程学部，辽宁大连 116024;大连理工大学建设工程学部，辽宁大连 116024; 大连理工大学海岸和近海工程国家重点实验室，辽宁大连 116024;大连理工大学建设工程学部，辽宁大连 116024; 大连理工大学海岸和近海工程国家重点实验室，辽宁大连 116024;大连理工大学建设工程学部，辽宁大连 116024; 大连理工大学海岸和近海工程国家重点实验室，辽宁大连116024;大连理工大学建设工程学部，辽宁大连 116024; 大连理工大学海岸和近海工程国家重点实验室，辽宁大连 116024【正文语种】中文【中图分类】TU47【相关文献】1.横肋间距对土工格栅拉拔特性影响试验研究 [J], 靳静;杨广庆;刘伟超2.土工格栅-砂土界面特性的拉拔试验研究 [J], 肖成志;罗亚楠;王子寒;胡红亮3.土工格栅-粗粒土界面阻力特性的拉拔试验研究 [J], 李宗贺;胡幼常;黄振4.土工格栅与尾矿界面摩擦特性的拉拔数值试验研究 [J], 高太;王汝杰;高锦财;杜常博5.粉质混合碎石土中土工格栅拉拔阻力特性试验研究 [J], 陈榕;栾茂田;赵维;郝冬雪因版权原因，仅展示原文概要，查看原文内容请购买。
双向和三向土工格栅筋土界面特性对比试验研究曹文昭;郑俊杰;周燕君【摘要】Laboratory direct shear test and pullout test were conducted focusing on biaxial geogrid (SS20) and triaxial geogrid (TX160) to investigate the deformation and geogrid-soil interface behavior. The displacements of ge-ogrid specimens were recorded at 4 sections in the pullout test. The development of geogrid-soil interface shear stress, geogrid deformation, shear dilatancy/shrinkage behavior and interface parameters were analyzed, and the ef-fect of test methods on the testing results was also investigated. The results show that the interaction between the ge-ogrid and soil of TX160 concentrates at the vicinity of pullout end. However, this interaction is well developed along the full length of SS20 specimens. Meanwhile, this interaction of TX160 can be better enhanced with the increase of vertical stress compared with that of SS20. Both the peak and residual friction angles of SS20 case are greater than that of TX160 case, while the cohesion is just opposite. The vertical stress has obvious effect on the geogrid-soil interface strength parameters obtained from both the direct shear test and pullout test. Thus, the vertical stress adopted in the test should be determined based on the actual stress status of the geogrid for engineering application.%以双向土工格栅SS20和三向土工格栅TX160为对象, 通过开展室内直剪试验和拉拔试验, 并对拉拔试验中土工格栅试样4个断面的位移进行量测, 研究了SS20和TX160的变形及筋土界面特性, 对比分析了SS20和TX160方案的筋土界面剪应力发挥过程和作用机制、土工格栅变形、筋土界面剪胀 (缩) 特性和强度参数, 同时探讨了试验方法对试验结果的影响.研究结果表明:拉拔试验中, TX160的筋土相互作用集中在拉拔端附近, 而SS20沿试样全长均能较好地发挥其作用;相比于SS20, 增大竖向压力可以更好地增强TX160与周围填料颗粒的相互作用;SS20方案的峰值摩擦角和残余摩擦角均大于TX160方案, 但黏聚力刚好相反;竖向压力对直剪试验和拉拔试验所得筋土界面强度参数均有明显影响, 实际工程应用中应根据土工格栅的实际应力状态确定合理的试验竖向压力.【期刊名称】《湖南大学学报（自然科学版）》【年(卷),期】2019(046)001【总页数】8页(P109-116)【关键词】土工格栅;筋土界面特性;直剪试验;拉拔试验;筋土界面参数【作者】曹文昭;郑俊杰;周燕君【作者单位】华中科技大学土木工程与力学学院,湖北武汉 430074;中冶建筑研究总院(深圳)有限公司,广东深圳 518055;华中科技大学土木工程与力学学院,湖北武汉 430074;中国冶金地质总局二局,福建福州 350108【正文语种】中文【中图分类】U416.1土工格栅的加筋作用必须通过对周围填料的影响来实现，因此，土工格栅与填料之间的筋土界面特性是土工格栅加筋机理研究的中心问题，直接影响着加筋土结构的稳定性和耐久性[1]，在加筋土结构设计和分析中至关重要.三向土工格栅由聚丙烯（PP）板材经整体冲孔、拉伸而成，与矩形网孔的双向土工格栅相比，三向土工格栅独特的三角形网孔、肋条截面和节点构造使其具有更稳定的结构形式和更好的节点有效性，提高了土工格栅网孔对周围填料颗粒的约束和嵌锁作用，进而较大程度地改善了其加筋性能[2-3].现有关于土工格栅筋土界面特性的研究多以单向和双向土工格栅为对象，而针对双向和三向土工格栅的筋土界面特性及作用机理开展的对比研究很少见诸于文献，仅有的部分数值模拟工作也集中于土工格栅拉伸特性的研究[2，4].目前，国内外学者主要采用直剪试验和拉拔试验研究土工格栅的筋土界面特性.马时冬[5]通过分析土工格栅与粗粒土（砂土、砂砾和残积土）拉拔过程中的界面强度，指出土工格栅配合砂砾石的加筋效果最佳，工程应用中应注意填料粒径与土工格栅网孔尺寸的配合从而保证嵌锁作用的充分发挥.Teixeira等[6]分别对土工格栅纵肋和横肋的拉拔阻力和变形特征进行了研究，指出拉拔阻力的构成及发挥程度与拉拔位移密切相关.史旦达等[7]通过直剪试验和拉拔试验研究了砂土和黏性土与单、双向土工格栅的界面特性，发现双向土工格栅对填料颗粒的咬合嵌锁能力大于单向土工格栅，填料密实度和法向应力对筋土界面剪切特性影响较大.郑俊杰等[8]考虑两种不同拉拔方向，研究了拉拔试验中三向土工格栅的筋土界面特性，包括筋土界面摩阻力分布、土工格栅变形与破坏模式及筋土界面剪切强度等.周芬等[9]通过无侧限压缩试验，研究了黏土压实度对圆柱体加筋土试样竖向变形的影响，发现压实度的提高可以使筋材的约束作用得到更充分的发挥.虽然直剪试验和拉拔试验在筋土界面特性研究中的应用均十分广泛，但由于试验原理的差异，直剪试验和拉拔试验所得筋土变形特征和界面强度参数仍有很大不同[10].文献[11]建议对于刚度较小的土工合成材料采用直剪试验，对刚度较大的土工合成材料则适合采用拉拔试验.包承纲[12]认为拉拔试验可以清晰反映筋土界面剪切演变过程，特别是竖向压力较低时，拉拔试验的成果比直剪试验更加充分和清晰.刘文白等[13]建议筋土相对位移较小时采用直剪试验，当土工格栅两面都发生较大相对位移时，认为拉拔试验更为合适.本文以双向和三向土工格栅为研究对象，分别开展直剪试验和拉拔试验，对比分析试验过程中双向和三向土工格栅的变形和筋土界面特性，探讨试验方法对试验结果的影响，以指导双向和三向土工格栅的加筋机理研究和工程应用优选.1 直剪试验和拉拔试验1.1 试验设备试验采用长江科学院水利部岩土力学与工程重点实验室的直剪仪和拉拔仪.直剪仪为美国Geocomp公司研制的ShearTrac-II室内大型直剪仪，拉拔仪由长江科学院自主设计研制.两种试验设备均主要由水平和竖向荷载加载系统、剪切盒、应力传感器和位移传感器组成，其中直剪仪采用微步进电机进行加载，拉拔仪为液压伺服加载，两者均可通过操作面板在试验准备阶段对剪切盒或夹具的初始位置进行快速调整.根据应力传感器和位移传感器的反馈，两套试验设备均可通过计算机程序实时显示和控制试验过程，并由应力传感器、位移传感器及配套软件对试验数据进行自动采集.直剪仪上盒有效尺寸为305 mm×305 mm×100 mm，下盒比上盒长115 mm，以避免试验过程中因试样剪切面积不断减小而引起的试验误差[14].拉拔仪的上、下剪切盒尺寸均为600 mm×300 mm×150 mm，盒宽与直剪仪相近.1.2 试验材料试验用砂为公路灌砂法标准用砂，具体技术指标见表1，最大颗粒粒径不超过1 mm，试验过程中保持砂样的干燥清洁.通过砂的相对密度试验，获得标准砂的最小干密度为1.329 g/cm3，最大干密度为1.646 g/cm3.为了提高试验结果的可比性，土工格栅试样分别选用整体冲孔拉伸的高密度聚乙烯（HDPE）双向土工格栅SS20和聚丙烯（PP）三向土工格栅TX160，由坦萨公司提供，2种土工格栅的各项技术指标见表2.由表2可知：SS20和TX160的网孔肋条长度和单位面积质量均非常接近；肋条截面均为矩形，但TX160的肋条厚度约为肋条宽度的1.2～1.6倍，且大于SS20的肋条厚度，而SS20的肋条宽度约为厚度的2～3倍；TX160的节点厚度小于SS20，但节点效率却比SS20高.表1 标准砂技术指标Tab.1 Technical indices of standard sand限制粒径d60/m m最小孔隙比e min 0.4 8 0.4 1 0.2 5 1.9 2 1.4 0 0.9 9 4 0.6 1 0中值粒径d 30/m m有效粒径d 10/m m不均匀系数C u曲率系数C c最大孔隙比e max表2 土工格栅技术指标Tab.2 Technical indices of geogrid specimens格栅类型节点效率/%纵向横向对角纵向横向对角纵向横向对角肋条长度/m m 肋条宽度/m m 肋条厚度/m m 节点厚度/m m肋条截面网孔形状单位面积质量/（k g·m-2）S S 2 0 3 9 3 9 — 2.2 2.4— 1.1 0.8— 4.1 矩形矩形 0.2 3 0 9 5 T X 1 6 0— 4 0 4 0 — 1.3 1.1 — 1.5 1.8 3.1 矩形三角形 0.2 2 8 1 0 01.3 试验方案依据《土工合成材料试验规程》（以下简称《规程》）[15]分别开展直剪试验和拉拔试验，对比土工格栅SS20和TX160的筋土界面剪切特性及土工格栅变形特征.拉拔试验中，为量测土工格栅试样沿拉拔方向的变形随拉拔过程的变化规律，在土工格栅试样的4个断面上选取若干测点，采用钢弦连接电阻位移计（LVDT）或百分表来量测各测点的位移[8]，并通过静态应变采集仪实现位移数据的自动采集，如图1所示.图1 土工格栅试样测点布置与位移量测Fig.1 Layout and displacement measurement of the monitoring nodes on geogrid specimens两种试验中均采用分层压实制样，通过严格控制每层填砂的质量和厚度，使填砂相对密实度保持一致，均为0.9，对应的干密度为1.608 g/cm3.直剪试验中，上、下剪切盒内均为压实砂土，土工格栅试样铺设于上、下剪切盒之间，且长度大于下盒长，以保证直剪试验过程中土工格栅试样的剪切面积不发生变化.拉拔试验中，为避免拉拔过程中土工格栅试样过早发生破坏，开展了系列预备性试验，以确定合理的试验所用土工格栅试样尺寸及竖向压力σv.试验方案见表3，为确保试验结果的可靠性，各级σv对应的直剪试验和拉拔试验均重复多次.表3 试验方案Tab.3 Testing program注：试样尺寸仅为土工格栅试样实际埋入砂土内的尺寸（长×宽）.试验方法格栅类型竖向压力/k P a试样尺寸/（m m×m m）直剪试验 S S 2 0 5 0，1 0 0，1 5 0，2 0 0 3 0 5 × 2 7 5 T X 1 6 0 5 0，10 0，1 5 0，2 0 0 3 0 5 × 2 5 5拉拔试验 S S 2 0 1 0，2 0，3 0，4 0 2 3 5 ×1 9 5 T X 1 6 0 1 0，2 0，3 0，4 0 2 25 × 1 9 5试验速率对筋土界面特性的影响较大，试验速率越大，筋土界面的剪切阻力增大，则试验结果偏高.《规程》建议的直剪试验剪切速率为（1±0.2）mm/min，拉拔速率视土性而定，一般采用0.2～3.0 mm/min，对砂性土可采用0.5 mm/min；但徐超等[16]发现只要直剪速率不超过一定界限，就对筋土界面强度的影响不大；史旦达等[7]也发现拉拔速率对双向土工格栅与砂土界面强度的影响不大，当拉拔速率从0.53 mm/min增加到5.2 mm/min时，剪应力峰值甚至出现了略微下降.因此，本文直剪试验和拉拔试验中的水平荷载均采用应变控制加荷，直剪速率和拉拔速率均为1 mm/min，最大直剪位移为30 mm，最大拉拔位移为20 mm.2 试验结果分析2.1 剪应力-剪切/拉拔位移关系图2为直剪试验所得SS20和TX160方案的筋土界面剪应力-剪切位移（τ-δ）关系曲线.2种方案的τ均先随δ的增大而快速增大，峰值剪应力τp非常显著，随后τ呈现明显的软化特征，σv越大，软化程度也越大.SS20方案的剪应力软化速率在σv较小时较为均匀，随σv的增大，剪应力软化速率先快后缓的趋势越明显，但TX160方案刚好相反，τ在σv较小时先快速软化，然后缓慢减小，σv越大，剪应力软化速率则越均匀.图2 直剪试验剪应力-剪切位移关系曲线Fig.2 Relation between shear stress and shear displacement of direct shear test2种方案的τp对应的剪切位移δp均随σv的增大而增大，两者之间呈现良好的线性关系，σv相同时，SS20方案的δp均略小于TX160方案，总体而言，2 种方案的δp均不大，σv=200 kPa时，SS20 和TX160方案的δp分别为11.9 mm和12.0 mm.假设筋土界面的剪切变形沿剪切方向均匀分布，根据直剪试验中剪切面的长度，即上剪切盒的盒长（305mm），将δp换算成剪切应变，仅分别为3.90%和3.93%.拉拔试验中，根据土工格栅试样埋入砂土内的面积，将拉拔力换算成筋土界面剪应力，图3为拉拔试验所得SS20和TX160方案的筋土界面剪应力-拉拔位移（τ-δ）关系曲线.2种方案的τ均先随δ的增大而快速增大，不同的是，SS20方案仅在σv=10 kPa时有较明显的τp和软化特征，其他σv下的τ则随d的增大而逐渐趋于稳定，而TX160方案在不同σv下的τ均先快速增大，然后缓慢减小，有明显的τp和一定程度的峰后软化，但软化速率较小，且非常均匀.σv=40 kPa时，TX160方案的土工格栅试样在剪应力到达峰值之前被拉断.图3 拉拔试验剪应力-拉拔位移关系曲线Fig.3 Relation between shear stress and pullout displacement of pullout test2种方案的δp均随σv的增大而增大，两者之间同样存在良好的线性关系，σv相同时，SS20方案的δp均略小于TX160方案，且σv越小，2种方案的δp之间的差值越大.总体而言，2种方案的δp均不大，σv=30 kPa时，SS20和TX160方案的δp分别为9.1 mm和10.5 mm，分别接近直剪试验中σv=100 kPa和150 kPa时的δp.根据拉拔试验中实际剪切面的长度，即土工格栅试样埋入砂土内的长度（由于土工格栅试样发生了拉伸变形，因此可以不考虑拔出部分的影响），将δp换算成剪切应变，分别为3.9%和4.7%，表明拉拔试验中到达筋土界面峰值剪应力需要更大的剪切应变，这是由于SS20和TX160均为柔性筋材，拉拔试验过程中，筋土界面剪应力沿拉拔方向逐渐向后传递，分布极为不均，而直剪试验中筋土界面的剪切几乎同时发生，剪应力分布较为均匀.2.2 土工格栅拉伸变形与应变由于拉拔试验中土工格栅试样的部分测点位移采用百分表量测，且为人工读数，读数频率为2 min/次，对应的拉拔位移间隔为2 mm，相比于电阻位移计较高的读数频率，人工读数的拉拔力峰值可能并不是真正意义上的峰值，因此采用“峰值拉拔力”表示，并选取“峰值拉拔力”对应的土工格栅试样各断面的位移进行分析.图4为拉拔试验中“峰值拉拔力”对应的SS20和TX160方案中土工格栅试样的4个断面及夹具位移，对于有多个测点的断面，取平均位移进行分析，其中格栅长度指各测试断面距夹持断面的距离.图4中，2种方案的各断面位移均随格栅长度的增加而明显减小，σv越大，各断面位移减小的幅度也越大，即土工格栅试样拉伸变形越大.不同的是，SS20方案的各断面位移均随σv的增大而明显增大，而TX160方案#2、#3和#4断面的位移增幅较小，甚至有所减小，这是由于σv增大后，远离拉拔端的TX160土工格栅试样受到的砂土约束也越大，此时TX160土工格栅试样的拉伸变形主要发生在夹具和#2断面之间.上述分析表明SS20方案中土工格栅试样的拉力比TX160方案更容易向土工格栅试样末端传递，从而带动#2、#3和#4断面的位移.图5为σv=30 kPa时SS20和TX160方案的土工格栅试样分段应变随拉拔位移的变化曲线.由于2种方案中土工格栅试样埋入砂土内的长度均有限，因此在拉拔位移仅为2 mm时即可量测到S3段应变.2种方案的土工格栅试样各分段应变均随拉拔位移的增大而增大，大小顺序依次为S0>S1>S2>S3（图1），不同之处在于SS20方案各分段应变的增大速率较为均匀，而TX160方案的S0和S1段应变远大于S2和S3段，且差值随拉拔位移的增大而持续扩大.当拉拔位移为10 mm时，即“峰值拉拔力”对应的拉拔位移，SS20 方案的 S0、S1、S2和 S3段应变依次为4.2%、2.8%、1.4%和0.42%，而TX160方案的各分段应变则分别为9.3%、5.6%、1.3%和0.2%.上述分析进一步表明SS20方案的S2和S3段土工格栅明显受拉，相应位置的筋土相互作用得到了较好的发挥，而TX160方案的土工格栅受力集中于S0和S1段，S2和S3段主要为平动，受拉不明显，筋土相互作用较弱. 图4 “峰值拉拔力”对应的土工格栅试样断面位移Fig.4 Section displacementof ge ogrid specimens at the“peak fullout force”值得注意的是，“峰值拉拔力”后，2种方案中，除TX160方案的S0有所下降之外，其余各分段应变均随拉拔位移的增大而继续增大，且部分分段的应变增幅较大.分析原因，是由于#1断面从砂土内被拉出，使S1段土工格栅部分失去砂土的约束，虽然此时拉拔力保持不变甚至有所减小，但S1段的应变仍持续增大.各分段应变随拉拔位移的增大而增大也验证了土工格栅加筋砂土界面摩阻力的发挥跟筋土相对位移直接相关，特别是土工格栅横肋的承载阻力取决于其位移幅度，发挥较晚. 图5 土工格栅试样分段应变变化曲线（σv=30 kPa）Fig.5 Variation of segmented tensile strain of geogrid speciments（σv=30 kPa）3 筋土界面剪胀特性与强度参数3.1 筋土界面剪胀特性筋土界面发生剪切位移时，土工格栅节点及肋条带动嵌锁的砂土颗粒，使筋土界面附近的土颗粒位置不断发生错动和调整，从而表现出剪胀（缩）特性，在宏观上即表现为剪切盒中荷载板的竖向位移发生变化.本文以荷载板竖向位移向下（+）表示剪缩，向上（-）表示剪胀.图6和图7分别为直剪试验和拉拔试验所得SS20和TX160方案的剪胀（缩）曲线.直剪试验中，δ小于5 mm时，2种方案的筋土界面均发生了小幅剪缩，随δ继续增大，则迅速由剪缩转为剪胀，当δ达15 mm时，剪胀量随δ的增大而减小或趋于稳定.拉拔试验与直剪试验类似，2种方案的筋土界面均先发生小幅剪缩，当δ大于4 mm后则全部转为剪胀，并一直处于增长状态，没有明显的峰值.图6 直剪试验剪胀（缩）曲线Fig.6 Shear dilatancy/shrinkage curves of direct shear test对比图6和图7中SS20和TX160方案的剪胀（缩）曲线，可以发现，不同σv时SS20方案的剪胀（缩）曲线在直剪试验和拉拔试验全过程中的分布均较为集中，而TX160方案的剪胀（缩）曲线随σv的变化较大，较为分散，δ越大，剪胀量差异也越大.2种试验中，不同σv时SS20方案的剪缩量均小于TX160方案，但剪胀量则刚好相反.上述分析表明TX160方案的筋土界面剪胀（缩）特性受σv变化的影响比SS20方案更明显，相同条件下，增大σv可以更好地增强TX160与周围填料颗粒的相互作用，改善筋土界面特性.图7 拉拔试验剪胀（缩）曲线Fig.7 Shear dilatancy/shrinkage curves of pullout test3.2 筋土界面强度参数为了获取筋土界面强度参数，假定直剪试验和拉拔试验中SS20和TX160方案的筋土界面τ均匀分布，采用Mohr-Coulomb强度准则[17]分别对筋土界面的峰值剪切力和残余剪切力与竖向压力进行线性拟合，得到筋土界面峰值强度（cp、φp）和残余强度（cr、φr），如图8所示.由图8可知：2种试验中SS20方案的φp和φr分别大于 TX160 方案（Δφp=2.0°～5.1°，Δφr=2.7°～4.2°），但SS20方案的cp和cr均分别小于TX160方案（Δcp=6.9～7.0 kPa，Δcr=5.5～10.1 kPa），表明TX160的三角形网孔对周围砂土颗粒的约束作用大于SS20的矩形网孔.值得注意的是，直剪试验得到的SS20和TX160方案之间的筋土界面强度参数差异，以及同一方案中峰值强度参数和残余强度参数的差异均比拉拔试验的大.对比图 8（a）和（b），可知对于 SS20和 TX160方案的峰值强度和残余强度，直剪试验所得黏聚力均大于拉拔试验（Δc=4.0～13.3 kPa），但摩擦角刚好相反，直剪试验所得摩擦角均小于拉拔试验（Δφ=2.5°～10.7°）.马时冬[5]通过开展单向和经编土工格栅与砂砾、粗砂和残积土的直剪试验和拉拔试验，也得到了类似的结论.但史旦达等[7]发现试验方案相同时，采用直剪试验可以获得比拉拔试验更高的摩擦角，对于双向拉伸塑料土工格栅，采用砂土填料时摩擦角差值为5.2°，而黏性土填料时摩擦角差值可达12°.分析原因，是由于本文和文献[5]中直剪试验所施加的最大σv=200 kPa均远大于拉拔试验（约为5倍），而文献[7]中直剪试验和拉拔试验所施加的各级σv均保持一致（50～200 kPa），从而导致了上述差异.上述分析表明σv对直剪试验和拉拔试验所得筋土界面强度参数均有明显的影响，σv 越大，则2种试验所得c越大而φ越小.因此，在工程应用中，为获取合理的筋土界面强度参数，应根据加筋土结构中土工格栅的实际应力状态来确定合理的试验竖向压力.图8 筋土界面强度参数Fig.8 Shear strength parameters of geogrid-soil interface4 结论1）SS20和TX160方案的剪应力-剪切/拉拔位移关系曲线的变化规律总体相似，但在峰值剪应力后的软化速率和软化过程上存在明显差异，特别是在直剪试验中，这种差异尤为突出.2）拉拔试验中，SS20的筋土相互作用沿土工格栅试样全长均能较好地发挥，而TX160的筋土相互作用主要集中在拉拔端附近，土工格栅试样自由端的筋土相互作用较弱.3）TX160的筋土界面剪胀（缩）特性受竖向压力的影响更明显，相同条件下，增大竖向压力可以更好地增强TX160与周围填料颗粒的相互作用，从而改善筋土界面特性.4）SS20方案的峰值摩擦角和残余摩擦角均大于TX160方案，但黏聚力刚好相反，SS20方案的峰值黏聚力和残余黏聚力均小于TX160方案.竖向压力对2种试验所得筋土界面强度参数均有明显的影响，工程应用中应根据土工格栅的实际应力状态来确定合理的试验竖向压力.参考文献【相关文献】［1］杨广庆，李广信，张保俭.土工格栅界面摩擦特性试验研究［J］.岩土工程学报，2006，28（8）：948—952.YANG G Q，LI G X，ZHANG B J.Experimental studies on interfacefriction characteristics of geogrids ［J］.Chinese Journal of Geotechnical Engineering，2006，28（8）：948—952（.In Chinese）［2］DONG Y L，HAN J，BAI X H.Numerical analysis of tensile behavior of geogrid with rectangular and triangular apertures［J］.Geotextiles and Geomembranes，2011，29（2）：83—91.［3］QIAN Y，HAN J，POKHAREL S K，et al.Performance of triangular aperture geogrid-reinforced base courses over weak subgrade under cyclic loading ［J］.Journal of Materials in Civil Engineering，2013，25（8）：1013—1021.［4］CHEN C，MCDOWELL G R，THOM N H.Discrete element modeling of cyclic loads of geogrid-reinforced ballast under confined and unconfined conditions ［J］.Geotextilesand Geomembranes，2012，35：76—86.［5］马时冬.土工格栅与土的界面摩擦特性试验研究［J］.长江科学院院报，2004，21（1）：11—14.MA S D.Testing study on soil interface characteristics of geosynthetics［J］.Journal of Yangtze River Scientific Research Institute，2004，21（1）：11—14（.In Chinese）［6］TEIXEIRA S H C，BUENO B S，ZORNBERG J G.Pullout resistance of individual longitudinal and transverse geogrid ribs［J］.Journal of Geotechnical and Geoenvironmental Engineering，2007，133（1）：37—50.［7］史旦达，刘文白，水伟厚，等.单、双向塑料土工格栅与不同填料界面作用特性对比试验研究［J］.岩土力学，2009，30（8）：2237—2244.SHI D D，LIU W B，SHUI W H，etparative experimental studies of interface characteristics between uniaxial/biaxial plastic geogrids and different soils［J］.Rock and Soil Mechanics，2009，30（8）：2237—2244（.In Chinese）［8］郑俊杰，曹文昭，周燕君，等.三向土工格栅筋-土界面特性拉拔试验研究［J］.岩土力学，2017，38（2）：317—324.ZHENG J J，CAO W Z，ZHOU Y J，et al.Pull-out test study of interface behavior between triaxial geogrid and soil［J］.Rock and Soil Mechanics，2017，38（2）：317—324（.In Chinese）［9］周芬，周智敏，杜运兴.压实度对加筋土竖向变形影响的试验研究［J］.湖南大学学报（自然科学版），2017，44（5）：73—79.ZHOU F，ZHOU Z M，DU Y X.Experimental study on influence of compaction degree on vertical deformation of reinforced soil［J］.Journal of Huan University（Natural Sciences），2017，44（5）：73—79（.In Chinese）［10］徐林荣.筋土界面参数测试方法合理选择研究［J］.岩土力学，2003，24（3）：458—462.XU L R.Research on selection of measuring method of interface parameters between reinforcements and soils ［J］.Rock and Soil Mechanics，2003，24（3）：458—462（.In Chinese）［11］土工合成材料工程应用手册编写委员会.土工合成材料工程应用手册［M］.2版.北京：中国建筑工业出版社，2000：95—100.Editorial Board of the Handbook about Application of Geosynthetics in Engineering.The handbook about application of geosynthetics in engineering ［M］.2nd ed.Beijing：China Architecture and Building Press，2000：95—100（.In Chinese）［12］包承纲.土工合成材料应用原理与工程实践［M］.北京：中国水利水电出版社，2008：142—147.BAO C G.The principle and application of geosynthetics in engineering［M］.Beijing：China Water&Power Press，2008：142—147（.In Chinese）［13］刘文白，周健.土工格栅与土界面作用特性试验研究［J］.岩土力学，2009，30（4）：965—970.LIU W B，ZHOU J.Experimental research on interface friction of geogrids and soil［J］.Rock and Soil Mechanics，2009，30（4）：965—970（.In Chinese）［14］刘飞禹，王攀，王军，等.不同剪切速率下格栅-土界面循环剪切及其后直剪特性［J］. 岩石力学与工程学报，2016，35（2）：387—395.LIU F Y，WANG P，WANG J，et al.Cyclic and post-cyclic shear behavior of sand-geogrid interface under different shear rates［J］.Chinese Journal of Rock Mechanics and Engineering，2016，35（2）：387—395（.In Chinese）［15］SL 235—2012 土工合成材料试验规程［S］.北京：中国水利水电出版社，2012：80—85.SL 235—2012 Specification fortestand measurementof geosynthetics［S］.Beijing：China Water&Power Press，2012：80—85（.In Chinese）［16］徐超，孟凡祥.剪切速率和材料特性对筋-土界面抗剪强度的影响［J］.岩土力学，2010，31（10）：3101—3106.XU C，MENG F X.Effects of shear rate and material properties onshear strength of geosynthetic-soil interface ［J］.Rock and Soil Mechanics，2010，31（10）：3101—3106（.In Chinese）［17］杜勇立，高礼，杨果林.不同掺土量加筋煤矸石的界面摩擦试验研究［J］.湖南大学学报（自然科学版），2014，41（4）：54—60.DU Y L，GAO L，YANG G L.Experimental study of the interface friction characteristics between coal gantue and reinforcement with different qualities of soil［J］.Journal of Huan University（Natural Sciences），2014，41（4）：54—60.（In Chinese）。

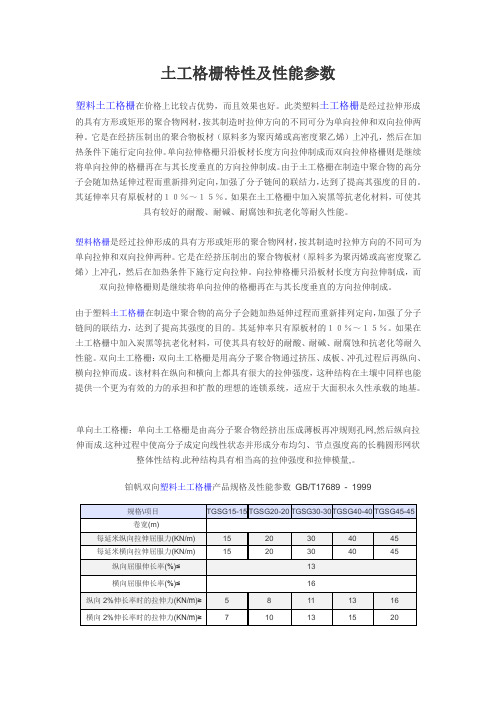

土工格栅特性及性能参数塑料土工格栅在价格上比较占优势，而且效果也好。
此类塑料土工格栅是经过拉伸形成的具有方形或矩形的聚合物网材，按其制造时拉伸方向的不同可分为单向拉伸和双向拉伸两种。
它是在经挤压制出的聚合物板材（原料多为聚丙烯或高密度聚乙烯）上冲孔，然后在加热条件下施行定向拉伸。
单向拉伸格栅只沿板材长度方向拉伸制成而双向拉伸格栅则是继续将单向拉伸的格栅再在与其长度垂直的方向拉伸制成。
由于土工格栅在制造中聚合物的高分子会随加热延伸过程而重新排列定向，加强了分子链间的联结力，达到了提高其强度的目的。
其延伸率只有原板材的１０％～１５％。
如果在土工格栅中加入炭黑等抗老化材料，可使其具有较好的耐酸、耐碱、耐腐蚀和抗老化等耐久性能。
塑料格栅是经过拉伸形成的具有方形或矩形的聚合物网材，按其制造时拉伸方向的不同可为单向拉伸和双向拉伸两种。
它是在经挤压制出的聚合物板材（原料多为聚丙烯或高密度聚乙烯）上冲孔，然后在加热条件下施行定向拉伸。
向拉伸格栅只沿板材长度方向拉伸制成，而双向拉伸格栅则是继续将单向拉伸的格栅再在与其长度垂直的方向拉伸制成。
由于塑料土工格栅在制造中聚合物的高分子会随加热延伸过程而重新排列定向，加强了分子链间的联结力，达到了提高其强度的目的。
其延伸率只有原板材的１０％～１５％。
如果在土工格栅中加入炭黑等抗老化材料，可使其具有较好的耐酸、耐碱、耐腐蚀和抗老化等耐久性能。
双向土工格栅：双向土工格栅是用高分子聚合物通过挤压、成板、冲孔过程后再纵向、横向拉伸而成。
该材料在纵向和横向上都具有很大的拉伸强度，这种结构在土壤中同样也能提供一个更为有效的力的承担和扩散的理想的连锁系统，适应于大面积永久性承载的地基。
单向土工格栅：单向土工格栅是由高分子聚合物经挤出压成薄板再冲规则孔网,然后纵向拉伸而成.这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构.此种结构具有相当高的拉伸强度和拉伸模量,。
土工格栅加筋土的强度和刚度特性试验研究崔纲;胡幼常;毛爱民【摘要】利用室内试验测定了土工格栅加筋碎石土的无侧限抗压强度和土工格栅加筋粉砂土的回弹模量,分析了加筋层数和压实度对加筋土的抗压特性和变形特性的影响规律。
试验结果表明：当格栅层距较小时,土工格栅加筋碎石土具有良好的抗变形韧性,且土的压实度越高,其无侧限抗压强度越大;与未加筋的纯土相比,土工格栅加筋粉砂土的变形刚度有显著提高,且格栅层数越多,提高的量越大。
【期刊名称】《交通运输研究》【年(卷),期】2016(002)001【总页数】4页(P77-80)【关键词】道路工程;土工格栅加筋土;无侧限抗压试验;回弹模量试验;强度;刚度【作者】崔纲;胡幼常;毛爱民【作者单位】[1]新疆交通建设管理局,新疆乌鲁木齐830049;[2]武汉理工大学交通学院,湖北武汉430063;[3]新疆维吾尔自治区交通规划勘察设计研究院,新疆乌鲁木齐830006【正文语种】中文【中图分类】U414.03第2卷第1期| 2016年2月20世纪60年代，法国工程师Henri Vidal根据三轴试验结果提出了加筋土的概念，他随后的研究工作促进了加筋土技术在挡土墙、边坡和路基中的广泛应用，并为现代加筋土技术的发展奠定了基础［1］。
加筋土结构工程特性优良，造价低廉，在土木工程领域得到迅速推广。
而加筋材料也由最初的金属片材变成由聚乙烯、聚丙烯为主要原料共聚而成的土工合成材料［2］。
土工布、土工格栅是比较常见的两种土工合成材料，大约在20世纪70～80年代引入我国，并逐渐在公路、铁路、水利等工程中应用［3］。
大量的研究表明，具有网孔结构的土工格栅用来加筋粗粒土所获得的加筋效果非常好［3］，并且有优良的抗震性能［4-5］。
而在新疆地区的公路建设中，路基填料大多数为卵（砾）石、风积沙等粗粒土，新疆又是地震多发区，所以适合推广土工格栅加筋土技术，但目前这种技术在新疆公路工程中的应用还很少。

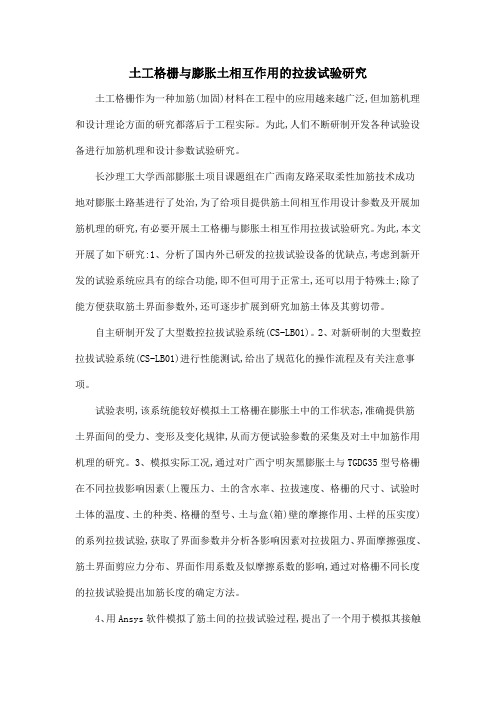

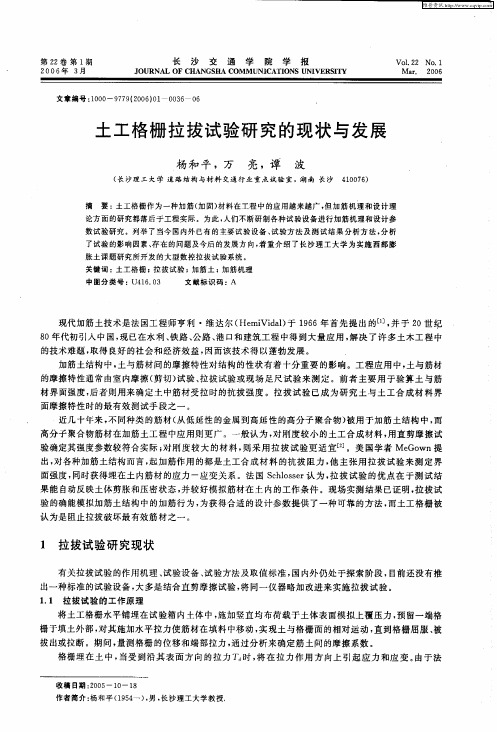

土工格栅与膨胀土相互作用的拉拔试验研究土工格栅作为一种加筋(加固)材料在工程中的应用越来越广泛,但加筋机理和设计理论方面的研究都落后于工程实际。
为此,人们不断研制开发各种试验设备进行加筋机理和设计参数试验研究。
长沙理工大学西部膨胀土项目课题组在广西南友路采取柔性加筋技术成功地对膨胀土路基进行了处治,为了给项目提供筋土间相互作用设计参数及开展加筋机理的研究,有必要开展土工格栅与膨胀土相互作用拉拔试验研究。
为此,本文开展了如下研究:1、分析了国内外已研发的拉拔试验设备的优缺点,考虑到新开发的试验系统应具有的综合功能,即不但可用于正常土,还可以用于特殊土;除了能方便获取筋土界面参数外,还可逐步扩展到研究加筋土体及其剪切带。
自主研制开发了大型数控拉拔试验系统(CS-LB01)。
2、对新研制的大型数控拉拔试验系统(CS-LB01)进行性能测试,给出了规范化的操作流程及有关注意事项。
试验表明,该系统能较好模拟土工格栅在膨胀土中的工作状态,准确提供筋土界面间的受力、变形及变化规律,从而方便试验参数的采集及对土中加筋作用机理的研究。
3、模拟实际工况,通过对广西宁明灰黑膨胀土与TGDG35型号格栅在不同拉拔影响因素(上覆压力、土的含水率、拉拔速度、格栅的尺寸、试验时土体的温度、土的种类、格栅的型号、土与盒(箱)壁的摩擦作用、土样的压实度)的系列拉拔试验,获取了界面参数并分析各影响因素对拉拔阻力、界面摩擦强度、筋土界面剪应力分布、界面作用系数及似摩擦系数的影响,通过对格栅不同长度的拉拔试验提出加筋长度的确定方法。
4、用Ansys软件模拟了筋土间的拉拔试验过程,提出了一个用于模拟其接触
面变形特性的计算模型,并将计算结果与试验结果比较,两者基本吻合,验证了该模型的合理性。
第31卷第7期 岩 土 力 学 V ol.31 No.7 2010年7月 Rock and Soil Mechanics Jul. 2010收稿日期：2009-01-13基金项目：国家自然科学基金资助项目（No. 40972192；No. 50808119）；国家863计划资助项目（No. 2009AA032303－2）。
第一作者简介：张孟喜，男，1963年生，教授，博士后，博士生导师，主要从事新型土工加筋技术及环境岩土工程研究。
E-mail: mxzhang@ 通讯作者：刘飞禹，男，博士，副教授。
E-mail: lfyzju@文章编号：1000－7598 (2010) 07－2024－06循环荷载作用下土工格栅拉伸试验研究张孟喜，林青松，刘飞禹（上海大学 土木工程系，上海 200072）摘 要：为了了解土工格栅在动力荷载作用下的软化特性，采用应力控制的循环拉伸试验对土工格栅进行研究。
试验中研究了在不同循环拉力、预拉力、加载频率下土工格栅的力学性能，着重研究了各个因素对土工格栅动应变及循环软化特性的影响。
试验结果表明，随着循环次数、循环拉力、预拉力的增加，动应变增大；随着加载频率的增大，在相同循环次数下，动应变减小。
随着循环次数、循环拉力、预拉力的增加，软化指数减小；随着加载频率的增大，相同循环软化指数逐渐减少。
关 键 词：土工格栅；循环荷载；预拉力；应变软化中图分类号：TU 312 文献标识码：ATensile experiments of geogrids under cyclic loadingZHANG Meng-xi, LIN Qing-song, LIU Fei-yu(Department of Civil Engineering, Shanghai University, Shanghai 200072, China)Abstract: In order to investigate the strain softening characteristics of geogrids under cyclic loading, the geogrids were researched using cyclic load-extension test under stress control. The test considered mechanical properties of geogrids at different cyclic tensions, pretensions and frequencies of cyclic loading; the influences of the dynamic strain and cyclic softening characteristics were studied emphatically for every factor. It is observed that the dynamic strain increases with the cyclic numbers, cyclic tension or pretension increases; the dynamic strain decreases with that the frequency becomes higher in same cyclic times. The softening index is reduced with the increases of cyclic numbers, cyclic tension or pretension; the softening index is reduced with that the frequency becomes higher in same cyclic times.Key words: geogrids; cyclic loading; pretension; strain softening1 引 言近年来，土工格栅因其强度高、耐腐蚀、柔性大、能在工厂预制和运输方便等特点，广泛应用于路堤、边坡及挡土墙等加筋工程中[1－4]，关于土工格栅的理论与试验研究也越来越广泛和深入[5－8]。
第25卷 增1岩石力学与工程学报 V ol.25 Supp.12006年2月 Chinese Journal of Rock Mechanics and Engineering Feb .，2006收稿日期：2005–07–15；修回日期：2005–11–09基金项目：国家自然科学基金雅砻江水电开发联合研究基金重点资助项目(50539050)；地质灾害防治与地质环境保护国家专业实验室基金项目 (GZ2005–03)作者简介：刘卫华(1979–)，男，2001年毕业于长安大学地质工程与测绘工程学院岩土工程专业，现为博士研究生，主要从事岩体稳定、环境地质工程、特殊土性状及加筋土方面的研究工作。
E-mail ：lwhua001@模块式加筋土挡墙墙面板与土工格栅之间的摩擦性质研究刘卫华1，雷胜友2，黄润秋1，冯 勇3(1. 成都理工大学 地质灾害防治与地质环境保护国家专业实验室，四川 成都 610059；2．长安大学 公路学院，陕西 西安 710064；3. 武警交通第一总队，四川 成都 610041)摘要：根据模块式加筋土挡墙的墙面板和土工格栅之间摩擦的足尺试验结果，分析两者之间的摩擦力和摩擦因数，以及影响两者之间摩擦性质的因素。
试验研究表明：摩擦力及摩擦因数与竖向压应力有良好的对数关系，筋带竖向间距的大小决定墙体的墙面板与筋带之间可以采用摩擦连接的范围。
该结果具有工程应用价值。
关键词：土力学；组合模块式墙面板；土工格栅；摩擦性质中图分类号：TU 43 文献标识码：A 文章编号：1000–6915(2006)增1–3218–06STUDY ON FRICTION CHARACTER BETWEEN GEOGRID AND CONCRETE BLOCK REINFORCED EARTH RETAINING WALLLIU Weihua 1，LEI Shengyou 2，HUANG Runqiu 1，FENG yong 3(1. The National Laboratory of Geological Hazard Prevention and Geological Environment Protection ，Chengdu University ofTechnology ，Chengdu ，Sichuan 610059，China ；2. College of Highway ，Chang ′an University ，Xi ′an ，Shaanxi 710064，China ；3. The Armed Police Traffic No.1 Forces ，Chengdu ，Sichuan 610041，China )Abstract ：Full-scale friction experiments of concrete block reinforced earth retaining wall between the block and geogrid are modeled on the special testing machine. The size of block which the interface of block and geogrid is the surface of 500 mm is 500 mm×500 mm×220 mm. The number of experiments is 96 and the laid dry and mortal masonry are divided. The force of friction ，coefficient of friction and the influence factors are analyzed. The experimental study indicates that the force of friction increases with the vertical pressure increasing and the frictional connection reduces with the vertical pressure increased ，but there are not linearity relationships ，there are well logarithm relationships between force of friction and vertical pressure ，coefficient of friction and vertical pressure respectively. The calculating result of a concrete block reinforced earth retaining wall with adjusted size of concrete block shows that the interval space decides the confine in which the frictional connection between block and geogrid can be used. The test results are useful for engineering practice. Key words ：soil mechanics ；concrete block ；geogrid ；characteristics of friction1 引 言加筋土挡墙[1～3]以其适应性强、占地面积少、施工简便、抗震性能好、造价低廉而被越来越多的采用。
