电器零失爆评比标准

重庆市南川区东胜煤矿有限公司电气设备失爆判定标准失爆：就是使用中的电气设备（五小电器、缆线）失去耐爆性能和不传爆性能一、设备外壳：凡属于下列情况之一者，判定为失爆。

（一）、外壳有裂纹、开焊、严重变形。

严重变形是指长度超过50 mm，同时凹、凸深度超过5 mm者。

（二）、隔爆外壳有锈皮脱落、联锁装臵不全、变形，起不到机械连锁作用的，防爆面锈蚀的。

（三）、隔爆观察窗的透明件松动、破裂或机械强度不符合规定的。

（四）、设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机内的隔爆绝缘座被去掉等情况。

（五）、改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。

（六）、用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。

（七）、隔爆接合面的表面粗糙度不大于6.3(Ra 值)；操作杆的表面粗糙度不大于3.2(Ra 值)。

（八）、隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。

（九）、结合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1 mm的隔爆面不为失爆。

（十）、对于机械伤痕深度、宽度均不超0.5mm ,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1 mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。

（十一）、隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。

（十二）、隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆。

涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。

（如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好）。

（十三）、隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。

紧固螺钉深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等应不小于螺纹直径的1.5倍），如螺孔深度不够螺纹直径尺寸要求的，则螺钉必须拧满扣，否则为失爆。

《防爆电气设备失爆检查标准》第一条：“失爆”判定凡发现防爆电气设备有下列情况之一者，即判定该台〔件〕设备为“失爆”。

一、防爆外壳壳体1、防爆外壳严重变形〔变形长度超过50mm,凹凸深度超过5mm〕。

2、隔爆外壳有裂纹，焊缝开焊。

3、隔爆外壳内外锈蚀严重〔脱落绣块厚度超过2 mm者〕。

4、隔爆外壳内不经国家法定机构批准增加元件、部件或改变原设计。

5、接线柱、绝缘座、管孔洞缺损使两个隔爆空腔连通。

6、使用无防爆合格证厂生产的防爆部件。

7、闭锁装置不全、变形、损坏失去闭锁作用。

二、隔爆接合面（一）隔爆面结构参数8、隔爆接合面长度 L 、L1、L＇、低于规定值。

9、隔爆接合面间隙W大于规定值。

10、粗糙度超过规定。

11、隔爆接合面发兰厚度小于原设计的85％。

〔二〕螺纹隔爆结构12、螺纹精度低于3级，螺距小于0.7毫米。

13、螺纹最小啮合扣数、拧入深度不符合规定。

〔三〕螺纹紧固隔爆面14、缺螺栓、弹簧垫圈或螺栓与弹簧垫圈不配套。

15、螺栓松动、弹簧垫圈未压平。

16、螺栓或螺孔滑扣，未采取规定措施。

17、螺栓拧入深度小于螺栓直径〔铁、铜、铝件1.5倍直径〕。

18、同一部位的螺栓共称直径不一致，导致隔爆接合长度参数不合格的。

〔四〕隔爆面损伤19、L〔L1〕=40、25、15时，直径小于1mm、深度小于2mm的沙眼，每平方厘米超过5个。

20、L〔L1〕=10时，直径小于1mm、深度小于2 mm的沙眼，每平方厘米超过2个。

21、机械伤痕宽度、深度大于0.5mm，使L〔L1〕小于规定值的三分之二。

22、隔爆面上有高于无伤表面的机械伤痕。

23、隔爆面上的锈迹用棉纱擦净后，用手摸有明显感觉。

24、隔爆面上的油漆痕迹，用棉纱擦不掉。

三、电缆引入装置25、空闲进线嘴无档板或档板放在密封圈里。

26、空闲进线嘴档板厚度小于2mm或档板锈蚀现象。

27、空闲进线嘴档板的直径比进线嘴内径小2mm以上。

28、进线嘴金属圈放在档板与密封圈之间。

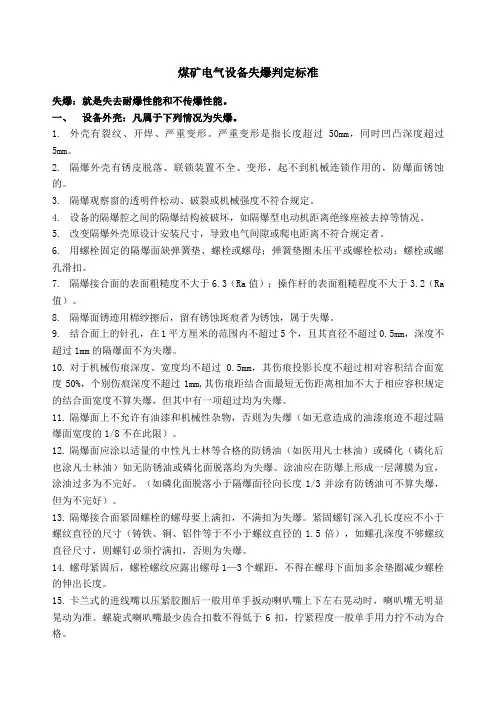

煤矿电气设备失爆判定标准失爆：就是失去耐爆性能和不传爆性能。

一、设备外壳：凡属于下列情况为失爆。

1.外壳有裂纹、开焊、严重变形。

严重变形是指长度超过50mm，同时凹凸深度超过5mm。

2.隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。

3.隔爆观察窗的透明件松动、破裂或机械强度不符合规定。

4.设备的隔爆腔之间的隔爆结构被破坏，如隔爆型电动机距离绝缘座被去掉等情况。

5.改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。

6.用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。

7.隔爆接合面的表面粗糙度不大于6.3（Ra值）；操作杆的表面粗糙程度不大于3.2（Ra 值）。

8.隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。

9.结合面上的针孔，在1平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1mm的隔爆面不为失爆。

10.对于机械伤痕深度、宽度均不超过0.5mm，其伤痕投影长度不超过相对容积结合面宽度50%，个别伤痕深度不超过1mm,其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。

11.隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。

12.隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油）如无防锈油或磷化面脱落均为失爆。

涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。

（如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好）。

13.隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。

紧固螺钉深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等于不小于螺纹直径的1.5倍），如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满扣，否则为失爆。

14.螺母紧固后，螺栓螺纹应露出螺母1—3个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

1、隔爆外壳应清洁、完整无损、并有清晰的防爆标志、“MA”标志和防爆合格证。

2、隔爆外壳有裂纹、开焊或外壳严重变形的（严重变形指变形长度超过50mm，同时凹凸深度超过5mm 者）为失爆；3、防爆开关或母线盒的隔爆壳内外严重脱漆、有锈皮脱落且外壳有明显的锈蚀麻点的为失爆；4、机械闭锁装置不全、变形损坏，使设备起不到机械闭锁的作用的为失爆；5、防爆室（腔）的观察窗（孔）的透明玻璃板松动、破裂或使用普通玻璃者为失爆；6、两个隔爆腔之间贯通或去掉隔爆绝缘座者为失爆；7、隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理。

如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。

8、用螺栓固定的隔爆结合面，其紧固程度应以压平弹簧垫圈不松动为合格。

出现下列情况之一者为失爆。

a.缺螺栓、弹簧垫圈者；b.弹簧垫圈未压平、螺栓松动者；c.螺栓或螺孔滑扣者（但换上同直径长螺栓加螺母紧固者除外）；d.弹簧垫圈的规格与螺栓不配套、弹簧垫圈断裂及失去弹性者（及时更换者除外）；e.结合面紧固用螺栓和螺母使用塑料或轻合金材料制造者；f.螺母紧固后，螺栓螺纹未露出1-3个螺距者；g.同一部位的螺母、螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合。

否则为失爆；10、引入电缆须采用压盘式或压紧螺母式引入装置，必须具有防松与防止电缆拔脱的措施。

11、进线嘴连接紧固，密封良好，并应符合下列规定，否则为失爆：a.接线后紧固件的紧固程度以抽拉电缆不窜动为合格。

线嘴压紧应有余量(压紧后不得“亲嘴”)，线嘴与密封圈之间应加厚度不小于2mm的金属垫圈。

压盘式线嘴压紧电缆后的压扁量不超过电缆直径的10%。

b.密封圈内径与电缆外径差应小于1mm（自由状态下）；密封圈外径与进线嘴内径间隙应符合表2的规定；密封圈宽度应不小于电缆外径的0.7倍，但必须大于10mm。

厚度应不小于电缆外径的0.3倍，但必须大于4mm（70mm的橡套电缆例外）。
