四川工程职业技术学院
单片机应用技术课程电子教案
Copyright © 第讲
3
8051的程序存储器
本讲主要内容
3-1. 51架构与51单片机的内部存储器
3-2. 51单片机的程序存储器管理
3-3. 51单片机的ROM扩展（了解）
3-4. 增强型51单片机P89V51RD2的内部ROM（了解）
51架构
时钟电路总线控制CPU
ROM/EPROM/FLASH
4K 字节
RAM 128字节
SFR 21个
定时/计数器2个中断系统
5中断源、2优先级
串行口
全双工 2个并行口
4个RST EA ALE PSEN
XTAL2
XTAL1
P0P1P2P3
V CC
V SS
串行通信接口全双工1个
内部ROM TXD RXD
中断系统并行通信接口4×8bit
定时/计数器
n ×16bit
内部RAM 时钟电路
CPU 总线控制
51架构单片机内部存储器
内部ROM 内部RAM
ROM：Read Only Memory
只读
作用：存储程序或表格
类型：EPROM/FLASH/OTP
容量：0～64K(0～65536)
单位-字节(byte)
容量大小视单片机型号不
同而不同
地址：0000H～RAM：Random Access Memory
可读可写
作用：存放程序运行中产生的临时数据
容量：128byte～
容量大小视单片机型号不
同而不同
类型：DATA 000～127
IDATA 128～255
XDATA 000～
关于51系列单片机的程序存储器ROM
✧程序存储器用于存放程序和表格等固定数据，掉电数据不丢失
✧每种单片机在其内部都会有0～64K容量不等的ROM
✧如果单片机片内ROM空间不够，可以在单片机外部扩展ROM，但建
议用户尽量避免外扩ROM，51系列单片机1000多种型号，一定可以
找到内部ROM容量符合要求的单片机。

即便是单片机略微贵点也值
得
✧目前市面上的单片机ROM主要有Flash Memory和OTP(O ne T ime
P rogrammable)两种，PROM、EPROM等形式的单片机已经很少见了。

就开发而言Flash Memory的单片机更加合适，如ATMEL公司的
AT89CXX单片机和PHILIPS公司的P89CXX单片机
51系列单片机的程序存储器管理
✧每个ROM单元(byte)对应一个唯一的16bit地址编码(Address)
✧CPU要到某个ROM单元去取指令，是通过把地址写入一个16bit的特
殊功能寄存器——程序计数器PC(Program Counter)来实现，因此，51
系列单片机的地址的编码范围(通常称为寻址范围)：
0000 0000 0000 0000B ～1111 1111 1111 1111B（二进制）
0 0 0 0 H ～ F F F F H（十六进制）
0 ～65535 （十进制）
通常习惯说51系列单片机的ROM寻址范围是64K
✧PC的值是CPU根据用户程序的运行流程自动装载的，它的值代表单
片机下一条要执行的指令在ROM中的存放位置，用户不能直接对PC
进行操作
51单片机程序存储器分配
0000H FFFFH
ROM
0003H 000BH 0013H 001BH 0023H
复位入口INT0中断入口T0中断入口INT1中断入口T1中断入口串口中断入口
0000H ：系统的启动单元
系统复位后，单片机从此处开始取指令开始执行
0003H ：外部中断0入口地址
000BH ：定时器/计数器0中断入口地址0013H ：外部中断1入口地址
001BH ：定时器/计数器1中断入口地址0023H ：串行中断入口地址
51单片机程序存储器的访问
0000H FFFFH
ROM
0003H 000BH 0013H 001BH 0023H
复位入口INT0中断入口T0中断入口INT1中断入口T1中断入口串口中断入口
编程器1、程序存储器写入编写源程序
PC 机（开发软件）
单片机
ISP 功能
ORG 0000H
MAIN:MOV A,#00H
ADD A,#10H MOV 30H,A SJMP $END
例如：
机器代码
51单片机程序存储器的访问
0000H FFFFH
ROM
0003H 000BH 0013H 001BH 0023H
复位入口INT0中断入口T0中断入口INT1中断入口T1中断入口串口中断入口
2、指令在程序存储器中的存放ORG 0000H
MAIN:MOV A,#00H
ADD A,#10H MOV 30H,A SJMP $END
例如：
每一条指令存放的首地址
51单片机程序存储器的访问
0000H FFFFH
ROM
0003H 000BH 0013H 001BH 0023H
复位入口INT0中断入口T0中断入口INT1中断入口T1中断入口串口中断入口
3、入口区的处理ORG 0000H
LJMP MAIN ORG 0030H
MAIN: MOV A,#00H
ADD A,#10H MOV 30H,A SJMP $END
例如：
中间空余的单元
51单片机外扩ROM 方法
强烈建议用户尽可能不要考虑外扩程序存储器，如果非扩不可，可以仿照下图所示电路进行扩展图中P0口输出外部ROM 的低8位地址信号，P2口输出高8位地址信号；ALE 端输出地址锁存信号，/PSEN 输出程序存储器输出使能信号。

3-3. 51单片机的ROM 扩展
E A/VP 31X119X218RE SE T 9RD 17W R
16
INT 012INT 113T 014
T 115P101
P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P27
28
PSE N
29
AL E /P 30T XD 11RXD 10M CS-51
OC 1C 11
1D 31Q 22D 42Q 53D 73Q 64D 84Q 95D 135Q 126D 146Q 157D 177Q 168D 188Q
19
74L S373
A010A19A28A37A46A55A64A73A825A924A1021A1123A122A1326A1427E 20G 22
DQ111DQ212DQ313DQ415DQ516DQ617DQ718DQ8
19
27256
GND
GND
P0.0-P0.7
P2.0-P2.6
GND
8051单片机和P89V51RD2单片机的内部存储器对比
P89V51RD2(增强型51MCU) 8051
3-4. 51架构与51单片机的内部存储器
ROM ：PROM(掩膜ROM)
4K Byte
0000H ～1FFFH
RAM ：DATA-128Byte
00～7FH
SFR ：21个
80～FFH
ROM ：Flash Memory
64K Byte
0000H ～FFFFH
RAM ：DATA-128Byte 00～7FH
IDATA-128Byte 80～FFH XDATA-768Byte 00～2FFH
SFR ：62个
80～FFH
两个模块
P89V51RD2单片机内部有64K 用户ROM 区和8K BOOT ROM 区两个模块
1FFFH
8K byte Boot ROM
模块0：存放用户
程序
0000H
FFFFH
64K byte 用户ROM Flash
0000H
模块1：存放ISP 引导程序和IAP 函数
两个模块在物理上是分开的，尽管地址重合，但一般不会发生冲突。

用户程序存储区
✧P89V51RD2内部有64K Flash ROM，不需要用户再进行ROM扩展
地址范围：0000H～FFFFH
✧其内部分配和其他51系列单片机是相同的
✧Flash ROM可以反复擦除和下载程序
✧擦除和编程的方法
并行编程器
ISP （在系统编程：I n-S ystem P rogram）
直接调用单片机BOOTROM区的IAP 函数
IAP （在应用编程：I n-A pplication P rogram)
一般情况下优先使用ISP方式，更方便、更快捷。

合集下载

单片机应用技术(c语言知识版第3版)[王静霞]习题集标准答案

单片机应用技术(c语言知识版第3版)[王静霞]习题集标准答案

习题 11.1 单项选择题（1） A （2）C （3）C1.2 填空题（1）硬件系统、软件系统（2）时钟电路、复位电路（3）XTAL1、XTAL2、RESET、EA（4）晶振1.3 问答题什么是单片机？它由哪几部分组成？什么是单片机应用系统？答：单片微型计算机（Single Chip Microcomputer）简称单片机，是指集成在一个芯片上的微型计算机，它的各种功能部件，包括CPU（Central Processing Unit）、存储器（memory）、基本输入/输出(Input/Output，简称I/O)接口电路、定时/计数器和中断系统等，都制作在一块集成芯片上，构成一个完整的微型计算机。

单片机应用系统是以单片机为核心，配以输入、输出、显示等外围接口电路和控制程序，能实现一种或多种功能的实用系统。

1.4 上机操作题（1）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x00;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}（2）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x55;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}习题 22.1 单项选择题（1）C （2）A （3）A （4）A （5）A （6）D （7）C （8）A （9）A （10）C 2.2 填空题（1）外部程序存储器、外部数据存储器、内部程序存储器、内部数据存储器（2）程序存储器（3）工作寄存器组、位寻址区、用户RAM（4）1us、2us（5）按键复位、上电复位（6）2、高2.3 回答题（1）P3口的第二功能是什么？答：P3口各引脚的第二功能如下表。

单片机原理及应用——C51编程+Proteus仿真(第3版)课件第2章 硬件结构

单片机原理及应用——C51编程+Proteus仿真(第3版)课件第2章 硬件结构

件都集成在一个尺寸有限的集成电路芯片上。
图2-1 AT89S52单片机片内结构
6
片内各外围功能部件通过片内单一总线连接而成（见图2-1），基本结 构依旧是CPU 加上外围芯片的传统微机结构。
CPU对各种功能部件的控制是采用特殊功能寄存器（SFR，Special Function Register）的集中控制方式。
入引脚。
21
注意：AT89S51与AT89S52引脚的差别仅仅是在1脚（P1.0）与2脚（ P1.1）上，AT89S52的1脚（P1.0）与2脚（P1.1）分别增加了定时器/计数 器T2的两个外部引脚T2和T2EX的复用功能。
当AT89S52单片机不使用片内的T2的两个引脚T2（P1.0）和T2EX（ P1.1）的复用功能时，AT89S51以及各种8051兼容机与AT89S52的引脚功 能则完全相同，它们的外设硬件接口电路是完全相互通用的。
但是如果使用定时器T2的外部计数输入T2（P1.0）和“捕捉”输入 T2EX （P1.1）的功能时，则AT89S52的P1.0脚和P1.1脚就不能作为通用 I/O使用，这是AT89S52与AT89S51（或AT89C51）在外围接口电路设计上 的微小差别。
22
（3）P2口：P2.7～P2.0引脚 准双向I/O口，引脚内部接有上拉电阻，可驱动4个LS型TTL负载。 当AT89S52访问外部存储器及I/O口时，P2口作为高8位地址总线使用，
3
2.7 复位操作和复位电路 2.7.1 复位操作 2.7.2 复位电路设计
2.8 AT89S52单片机的最小应用系统
2.9 看门狗定时器（WDT）功能及应用
2.10 低功耗节电模式 2.10.1 空闲模式 2.10.2 掉电运行模式

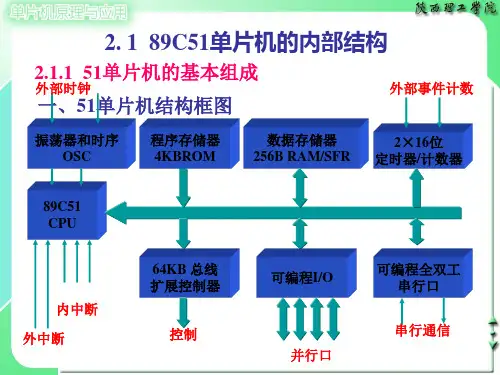

2.1 89C51单片机的内部结构
