脉冲MIG焊一元化参数专家数据库张红卫;姜乘风;张晓莉;薛家祥【摘要】基于模块化软件设计原则,设计了智能弧焊电源的系统流程控制程序.在此基础上针对P-GMAW(脉冲型熔化极气体保护焊)的工艺特点及要求,设计了基于一元化的过程控制算法,并采用大步距标定进行优化.对φ0.8mm及φ1.6mm的碳钢焊丝在不同电流下进行焊接试验,通过分析电流波形和焊缝成形,获得了不同工艺的理想焊接参数,开发出数字化脉冲MIG焊的一元化参数专家数据库.用所得的参数进行试焊,焊接过程稳定,焊缝成形良好.%Based on the modular design principle,the intelligent arc welding power system control software is developed.According to the characteristics of P -GMAW, a unified parameters regulation control method and the optimized control based on long -step calibration is studied.The allover welding process parameters of 0.8 mm and 1.6 mm welding iron in different current are long-step calibrated through a lot of tests and analysis on current waveform and welding bead.At last,a unified parameters expert system of digital pulsed MIG welding is developed.By the P-GMAW parameters generated by this system,a stable welding process and well-formed seams could be acquired.【期刊名称】《电焊机》【年(卷),期】2013(043)003【总页数】6页(P91-96)【关键词】智能弧焊;P-GMAW;一元化;大步距标定;专家数据库【作者】张红卫;姜乘风;张晓莉;薛家祥【作者单位】华南理工大学机械与汽车工程学院,广东广州510640【正文语种】中文【中图分类】TG457.110 前言熔化极气体保护焊（GMAW）是一种高质量、高效率的焊接工艺，随着半自动焊和自动焊的推广和应用，在各种焊接方法中占有越来越重要的地位。

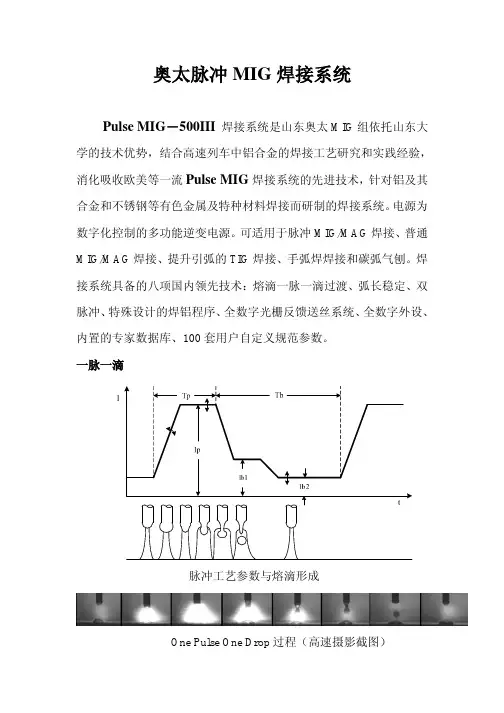

奥太脉冲MIG焊接系统Pulse MIG－500III焊接系统是山东奥太MIG组依托山东大学的技术优势，结合高速列车中铝合金的焊接工艺研究和实践经验，消化吸收欧美等一流Pulse MIG焊接系统的先进技术，针对铝及其合金和不锈钢等有色金属及特种材料焊接而研制的焊接系统。
电源为数字化控制的多功能逆变电源。
可适用于脉冲MIG/MAG焊接、普通MIG/MAG焊接、提升引弧的TIG焊接、手弧焊焊接和碳弧气刨。
焊接系统具备的八项国内领先技术：熔滴一脉一滴过渡、弧长稳定、双脉冲、特殊设计的焊铝程序、全数字光栅反馈送丝系统、全数字外设、内置的专家数据库、100套用户自定义规范参数。
一脉一滴脉冲工艺参数与熔滴形成One Pulse One Drop过程（高速摄影截图）One Pulse One Drop即熔滴一脉一滴过渡技术主要是对脉冲工艺参数作出精确控制的一种技术，在焊接过程中，通过对熔滴过渡过程的检测，控制脉冲过程中各个阶段的电流波形，从而控制多余的电弧热量，提高电弧推力，结果在电弧中心产生高质量的熔深。
就实验结果而言, One Pulse One Drop技术对晶粒细化有明显的提高作用。
●焊接几乎无飞溅，保证高质量焊接●可以取代TIG焊, 用于不锈钢等有色金属焊接性能极佳●熔合性能好,有效防止未熔合现象●热影响区较小.●基本不需要清渣.●电源适应性强, 焊工容易掌握.弧长稳定●熔化速度和送丝速度平衡，使弧长稳定在一定值上。
●通过调节脉冲频率就能够改变单位时间内熔滴过渡的滴数，也就是焊丝熔化速度。
在下坡过程中电弧长度保持一致电流波形和熔滴过渡时刻对应焊接多种金属双脉冲双脉冲焊即低频调制脉冲焊是脉冲焊的一种延伸工艺，其工艺是在高频的基础上，再对高频电流波形进行低频调制， 使单位脉冲的强度在强和弱之间低频周期性切换，得到周期性变化的强弱脉冲群焊接电压 焊接电流焊接电压焊接电流H08Mn2Si 焊丝铝镁ER5356 铝硅ER4043不锈钢308L Ф1.2角焊试件铝硅合金Ф1.2－豪华游艇应用 碳钢Ф1.2－三峡涡壳应用● 可以获得均匀美观的波纹状焊缝，细化了焊缝晶粒。

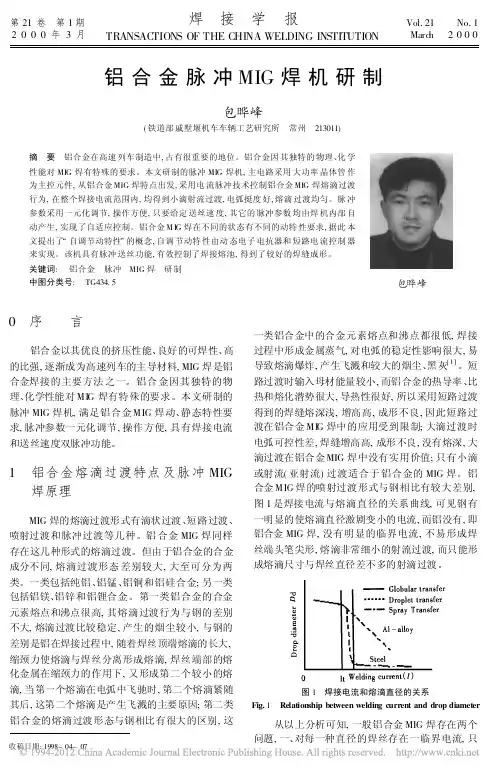

铝合金脉冲MIG 焊机研制包晔峰(铁道部戚墅堰机车车辆工艺研究所 常州 213011)摘 要 铝合金在高速列车制造中,占有很重要的地位。
铝合金因其独特的物理、化学性能对MIG 焊有特殊的要求。
本文研制的脉冲MIG 焊机,主电路采用大功率晶体管作为主控元件,从铝合金MIG 焊特点出发,采用电流脉冲技术控制铝合金MIG 焊熔滴过渡行为,在整个焊接电流范围内,均得到小滴射流过渡,电弧挺度好,熔滴过渡均匀。
脉冲参数采用一元化调节,操作方便,只要给定送丝速度,其它的脉冲参数均由焊机内部自动产生,实现了自适应控制。
铝合金M IG 焊在不同的状态有不同的动特性要求,据此本文提出了/自调节动特性0的概念,自调节动特性由动态电子电抗器和短路电流控制器来实现。
该机具有脉冲送丝功能,有效控制了焊接熔池,得到了较好的焊缝成形。
关键词: 铝合金 脉冲 MIG 焊 研制中图分类号: TG434.5包晔峰0 序 言铝合金以其优良的挤压性能、良好的可焊性、高的比强,逐渐成为高速列车的主导材料,MIG 焊是铝合金焊接的主要方法之一。
铝合金因其独特的物理、化学性能对MI G 焊有特殊的要求。
本文研制的脉冲MIG 焊机,满足铝合金MIG 焊动、静态特性要求,脉冲参数一元化调节,操作方便,具有焊接电流和送丝速度双脉冲功能。
1 铝合金熔滴过渡特点及脉冲MIG焊原理MIG 焊的熔滴过渡形式有滴状过渡、短路过渡、喷射过渡和脉冲过渡等几种。
铝合金MIG 焊同样存在这几种形式的熔滴过渡。
但由于铝合金的合金成分不同,熔滴过渡形态差别较大,大至可分为两类。
一类包括纯铝、铝锰、铝铜和铝硅合金;另一类包括铝镁、铝锌和铝锂合金。
第一类铝合金的合金元素熔点和沸点很高,其熔滴过渡行为与钢的差别不大,熔滴过渡比较稳定,产生的烟尘较小,与钢的差别是铝在焊接过程中,随着焊丝顶端熔滴的长大,缩颈力使熔滴与焊丝分离形成熔滴,焊丝端部的熔化金属在缩颈力的作用下,又形成第二个较小的熔滴,当第一个熔滴在电弧中飞驰时,第二个熔滴紧随其后,这第二个熔滴是产生飞溅的主要原因;第二类铝合金的熔滴过渡形态与钢相比有很大的区别,这收稿日期:1998-04-07一类铝合金中的合金元素熔点和沸点都很低,焊接过程中形成金属蒸气,对电弧的稳定性影响很大,易导致熔滴爆炸,产生飞溅和较大的烟尘、黑灰[1]。
