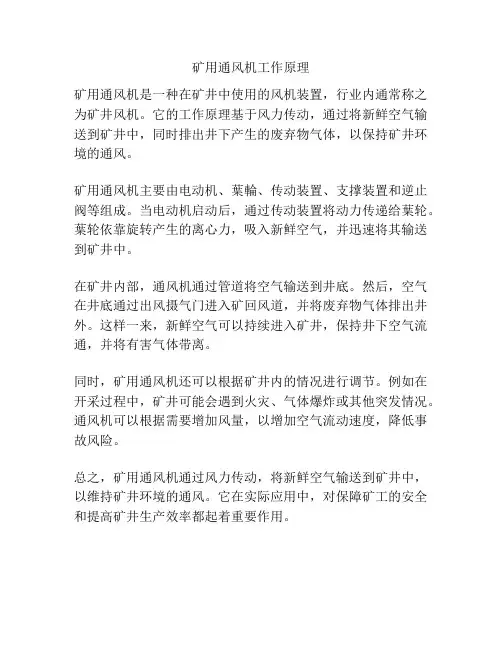

矿用通风机工作原理
矿用通风机是一种在矿井中使用的风机装置，行业内通常称之为矿井风机。
它的工作原理基于风力传动，通过将新鲜空气输送到矿井中，同时排出井下产生的废弃物气体，以保持矿井环境的通风。
矿用通风机主要由电动机、葉輪、传动装置、支撑装置和逆止阀等组成。
当电动机启动后，通过传动装置将动力传递给葉轮。
葉轮依靠旋转产生的离心力，吸入新鲜空气，并迅速将其输送到矿井中。
在矿井内部，通风机通过管道将空气输送到井底。
然后，空气在井底通过出风摄气门进入矿回风道，并将废弃物气体排出井外。
这样一来，新鲜空气可以持续进入矿井，保持井下空气流通，并将有害气体带离。
同时，矿用通风机还可以根据矿井内的情况进行调节。
例如在开采过程中，矿井可能会遇到火灾、气体爆炸或其他突发情况。
通风机可以根据需要增加风量，以增加空气流动速度，降低事故风险。
总之，矿用通风机通过风力传动，将新鲜空气输送到矿井中，以维持矿井环境的通风。
它在实际应用中，对保障矿工的安全和提高矿井生产效率都起着重要作用。
第六节 矿井通风动力一 、自然风压(一)、 自然风压及其形成和计算图1—6—1 简化矿井通风系图1-6-1为一个简化的矿井通风系统，2-3为水平巷道，0-5为通过系统最高点的水平线。
如果把地表大气视为断面无限大，风阻为零的假想风路，则通风系统可视为一个闭合的回路。
在冬季，由于空气柱0-1-2比5-4-3的平均温度较低，平均空气密度较大，导致两空气柱作用在2-3水平面上的重力不等。
其重力之差就是该系统的自然风压。
它使空气源源不断地从井口1流入，从井口5流出。
在夏季时，若空气柱5-4-3比0-1-2温度低，平均密度大，则系统产生的自然风压方向与冬季相反。
地面空气从井口5流入，从井口1流出。
这种由自然因素作用而形成的通风叫自然通风。
由上述例子可见，在一个有高差的闭合回路中，只要两侧有高差巷道中空气的温度或密度不等，则该回路就会产生自然风压。
p 为井口的大气压，Pa ；Z 为井深，m ；0-1-2和5-4-3井巷中空气密度的平均值ρm1和ρm2，kg/m 3，则自然风压为：H Zg N m m =-()ρρ12 (1-6-1)(二)、自然风压的影响因素及变化规律1、自然风压变化规律自然风压的大小和方向，主要受地面空气温度变化的影响。
如图1-6-2、图1-6-3所示分别为浅井和我国北部地区深井的自然风压随季节变化的情形。
由图可以看出，对于浅井，夏季的自然风压出现负值；而对于我国北部地区的一些深井，全年的自然风压都为正值。
图1-6-2 浅井自然风压随季节变化图图1-6-3 深井自然风压随季节变化图2、自然风压影响因素（1）两侧空气柱的温度差矿井某一回路中两侧空气柱的温差是影响的主要因素。
影响气温差的主要因素是地面入风气温和风流与围岩的热交换。
其影响程度随矿井的开拓方式、采深、地形和地理位置的不同而有所不同。
（2）矿井深度当两侧空气柱温差一定时，自然风压与矿井或回路最高与最低点间的高差Z 成正比。
深1000m的矿井，“自然通风能”占总通风能量的30%。

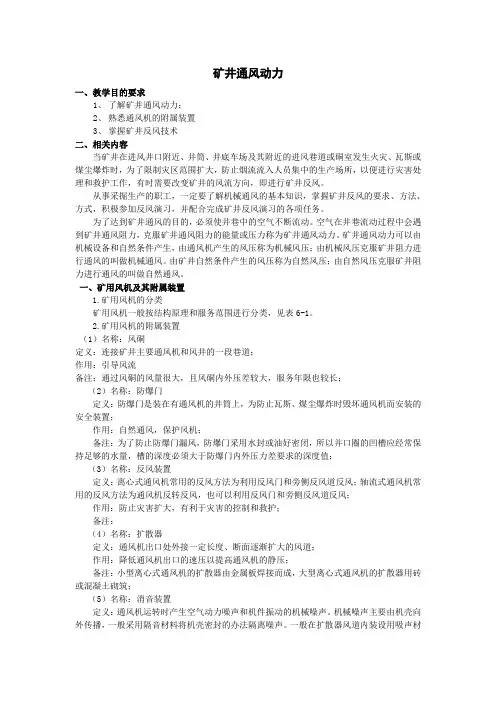

矿井通风动力一、教学目的要求1、了解矿井通风动力；2、熟悉通风机的附属装置3、掌握矿井反风技术二、相关内容当矿井在进风井口附近、井筒、井底车场及其附近的进风巷道或硐室发生火灾、瓦斯或煤尘爆炸时，为了限制灾区范围扩大，防止烟流流入人员集中的生产场所，以便进行灾害处理和救护工作，有时需要改变矿井的风流方向，即进行矿井反风。
从事采掘生产的职工，一定要了解机械通风的基本知识，掌握矿井反风的要求、方法、方式，积极参加反风演习，并配合完成矿井反风演习的各项任务。
为了达到矿井通风的目的，必须使井巷中的空气不断流动。
空气在井巷流动过程中会遇到矿井通风阻力，克服矿井通风阻力的能量或压力称为矿井通风动力。
矿井通风动力可以由机械设备和自然条件产生，由通风机产生的风压称为机械风压；由机械风压克服矿井阻力进行通风的叫做机械通风。
由矿井自然条件产生的风压称为自然风压；由自然风压克服矿井阻力进行通风的叫做自然通风。
一、矿用风机及其附属装置1.矿用风机的分类矿用风机一般按结构原理和服务范围进行分类，见表6-1。
2.矿用风机的附属装置（1）名称：风硐定义：连接矿井主要通风机和风井的一段巷道；作用：引导风流备注：通过风硐的风量很大，且风硐内外压差较大，服务年限也较长；（2）名称：防爆门定义：防爆门是装在有通风机的井筒上，为防止瓦斯、煤尘爆炸时毁坏通风机而安装的安全装置；作用：自然通风，保护风机；备注：为了防止防爆门漏风，防爆门采用水封或油好密闭，所以并口圈的凹槽应经常保持足够的水量，槽的深度必须大于防爆门内外压力差要求的深度值；（3）名称：反风装置定义：离心式通风机常用的反风方法为利用反风门和旁侧反风道反风；轴流式通风机常用的反风方法为通风机反转反风，也可以利用反风门和旁侧反风道反风；作用：防止灾害扩大，有利于灾害的控制和救护；备注：（4）名称：扩散器定义：通风机出口处外接一定长度、断面逐渐扩大的风道；作用：降低通风机出口的速压以提高通风机的静压；备注：小型离心式通风机的扩散器由金属板焊接而成，大型离心式通风机的扩散器用砖或混凝土砌筑；（5）名称：消音装置定义：通风机运转时产生空气动力噪声和机件振动的机械噪声。
