下载文档原格式

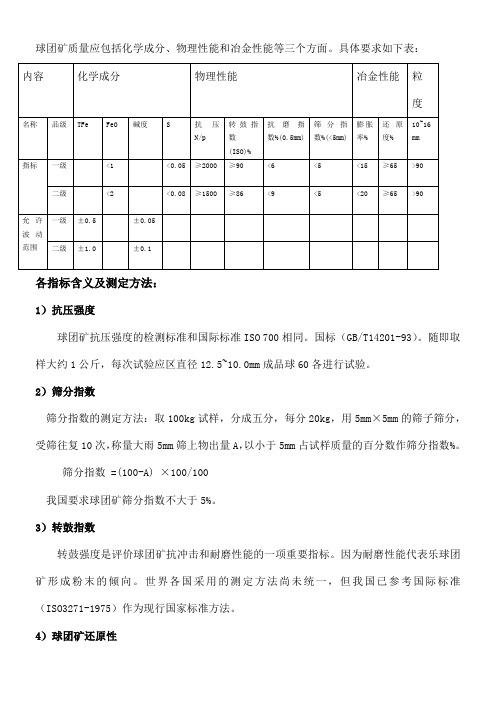

球团矿质量应包括化学成分、物理性能和冶金性能等三个方面。
具体要求如下表：各指标含义及测定方法：1）抗压强度球团矿抗压强度的检测标准和国际标准ISO 700相同。
国标（GB/T14201-93）。
随即取样大约1公斤，每次试验应区直径12.5~10.0mm成品球60各进行试验。
2）筛分指数筛分指数的测定方法：取100kg试样，分成五分，每分20kg，用5mm×5mm的筛子筛分，受筛往复10次，称量大雨5mm筛上物出量A，以小于5mm占试样质量的百分数作筛分指数%。
筛分指数 =(100-A) ×100/100我国要求球团矿筛分指数不大于5%。
3）转鼓指数转鼓强度是评价球团矿抗冲击和耐磨性能的一项重要指标。
因为耐磨性能代表乐球团矿形成粉末的倾向。
世界各国采用的测定方法尚未统一，但我国已参考国际标准（ISO3271-1975）作为现行国家标准方法。
4）球团矿还原性还原性是指球团矿被还原气体CO 和H2还原的难易程度，还原性好，有利于降低焦比。
影响还原性的因素主要有矿物组成、结构、致密程度、粒度、和气孔率等。
目前采用热天平减重法测定还原性，国标（GB/T13241-91）。
还原度指数 RI=100]10043.043.011.0[2011⨯⨯⨯--w m m m w w t m 0:试样质量m 1:还原开始前试样质量,g m t :还原后的试样的质量,g w 1:还原前试样中FeO 的含量 w 2:试验前试样的全铁含量% 5）球团矿低温还原粉化性能球团矿进入高炉炉身上部在500~600℃区间，由于受气流冲击及Fe 2O 3->Fe 3O 4->FeO 还原过程发生晶形 ，导致球团矿粉化，直接影响高炉内气流分布和炉料顺性。
低温还原粉化测定主要有静态法和动态法，我国大部分研究者和生产企业倾向于采用静态法还原粉化指标，而且把静态法作为国家标准（GB/T13242-91）。
低温还原粉化指数RDI 分别用RDI +6.3RDI +3.15和RDI -0.5表示。

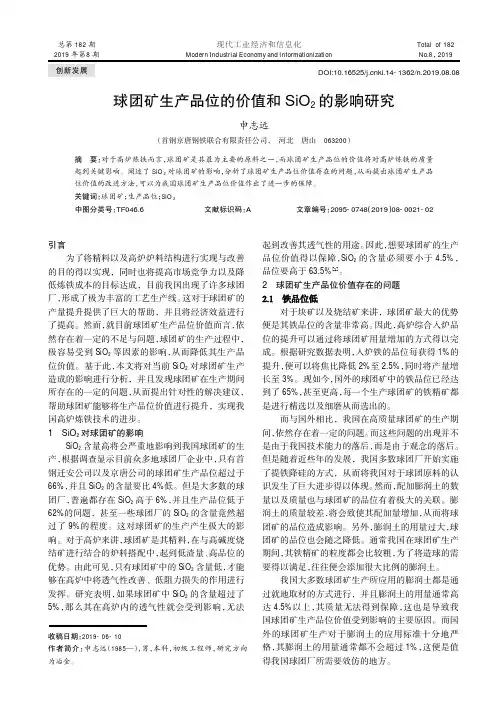

DOI:10.16525/ki.14-1362/n.2019.08.08总第182期2019年第8期Total of 182No.8，2019创新发展收稿日期：2019-06-10作者简介：申志远（1985—），男，本科，初级工程师，研究方向为冶金。
球团矿生产品位的价值和SiO 2的影响研究申志远（首钢京唐钢铁联合有限责任公司，河北唐山063200）摘要：对于高炉炼铁而言，球团矿是其最为主要的原料之一，而球团矿生产品位的价值将对高炉炼铁的质量起到关键影响。
阐述了SiO 2对球团矿的影响，分析了球团矿生产品位价值存在的问题，从而提出球团矿生产品位价值的改进方法，可以为我国球团矿生产品位价值作出了进一步的保障。
关键词：球团矿；生产品位；SiO 2中图分类号：TF046.6文献标识码：A文章编号：2095-0748（2019）08-0021-02现代工业经济和信息化Modern Industrial Economy and Informationization 引言为了将精料以及高炉炉料结构进行实现与改善的目的得以实现，同时也将提高市场竞争力以及降低炼铁成本的目标达成，目前我国出现了许多球团厂，形成了极为丰富的工艺生产线。
这对于球团矿的产量提升提供了巨大的帮助，并且将经济效益进行了提高。
然而，就目前球团矿生产品位价值而言，依然存在着一定的不足与问题，球团矿的生产过程中，极容易受到SiO 2等因素的影响，从而降低其生产品位价值。
基于此，本文将对当前SiO 2对球团矿生产造成的影响进行分析，并且发现球团矿在生产期间所存在的一定的问题，从而提出针对性的解决建议，帮助球团矿能够将生产品位价值进行提升，实现我国高炉炼铁技术的进步。
1SiO 2对球团矿的影响SiO 2含量高将会严重地影响到我国球团矿的生产，根据调查显示目前众多地球团厂企业中，只有首钢迁安公司以及京唐公司的球团矿生产品位超过于66%，并且SiO 2的含量要比4%低。
微波场中氧化球团升温性能及结构变化胡兵;黄柱成;姜涛;彭虎【摘要】The structure change and temperature rising behavior of oxidized pellet by microwave heating under the condition of nitrogen protection were studied. The result shows that oxidized pellet's microwave heating process can be divided into three stages: slow heating, fast heating and slower heating. The change of the electromagnetic properties of pellets which makes the pellet have different rate of temperature rising in microwave field is caused by temperature and structure change. The cold pellets at different end point temperatures by microwave heating have a large change in the internal structure but a little change about electromagnetic properties after ground granulated and then briquetting. The strength and porosity of oxidized pellet increase firstly and decrease afterwards in the whole process of microwave heating. The observation of scanning electron microscopy shows that, there appear cracks and breakdown in particles at first, and then the particles were recrystallize with rising temperature in microwave filed. All of these make the structure of pellets change.%在氮气保护下对氧化球团进行微波加热,旨在研究微波场中氧化球团的升温性能以及结构变化.氧化球团在中性气氛的微波场中进行加热,升温过程可以划分为缓慢升温、快速升温和较慢升温3个阶段.不同终点温度下氧化球团在冷态时的电磁性能测试以及微观结构观察结果显示:氧化球团在升温过程中内部结构发生了较大的改变,冷态时磨细再成型测其电磁性能变化不大,升温速度的不一致与温度和球团结构变化有关.整个过程中球团的强度和真孔隙率都是先降低再升高的,通过扫描电镜观察发现:颗粒在电磁场中首先出现碎裂现象,随着温度的升高,颗粒发生重结晶,造成球团结构的改变.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2011(042)011【总页数】7页(P3238-3244)【关键词】直接还原;微波场;氧化球团;体积加热;真孔隙率【作者】胡兵;黄柱成;姜涛;彭虎【作者单位】中南大学资源加工与生物工程学院,湖南长沙,410083;中南大学资源加工与生物工程学院,湖南长沙,410083;中南大学资源加工与生物工程学院,湖南长沙,410083;长沙隆泰微波热工有限公司,湖南长沙,410013【正文语种】中文【中图分类】TF19微波在冶金中的应用是近几十年来微波能应用的一个重要方向，它在冶金过程中具有快速加热、整体加热、选择加热以及高频振荡强化冶金过程等优点[1−4]。
铁精矿氧化球团回转窑直接还原试验研究
吴振中;贺明;陈得贵
【期刊名称】《甘肃冶金》
【年(卷),期】2024(46)2
【摘要】采用新疆某地生产的铁精矿氧化球团,在Φ2.8 m×48 m回转窑中试装置开展煤基直接还原试验,研究外配碳量、投料量、还原时间、供风结构等因素对铁精矿氧化球团还原效果的影响。
试验结果表明,在投料量4 t/h、外配碳比40%、还原时间266 min、采用窑背风机多点供风模式下,金属化球团的金属化率可以达到87.55%。
【总页数】4页(P64-66)
【作者】吴振中;贺明;陈得贵
【作者单位】甘肃酒钢集团宏兴钢铁股份有限公司
【正文语种】中文
【中图分类】TF548
【相关文献】
1.峨口矿氧化球团直接还原生产工艺的试验研究
2.铁精矿冷固球团和氧化球团直接还原对比研究
3.蒙库球团煤基回转窑直接还原的试验研究
4.含钒钛铁精矿氧化球团气基竖炉直接还原模拟试验
5.氧化球团直接还原铁熔分试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。
氧化球团粘结剂的最佳选择
许满兴
【期刊名称】《烧结球团》
【年(卷),期】1997(22)3
【摘要】本文从降低氧地球团的膨润土用量出发，进行了几种膨润土、有机粘结剂和有饥／无机复合粘结剂的造球性能试验。
从粘结剂与精矿粉的混合效果、成品球的质量和成本综合考虑，氧化球团采用复合粘结剂是最佳选择。
【总页数】4页(P8-11)
【关键词】氧化球团;膨润土;有机粘结剂;复合粘结剂
【作者】许满兴
【作者单位】北京科技大学
【正文语种】中文
【中图分类】TF046.6;TF044
【相关文献】
1.复合粘结剂球团和氧化球团直接还原对比研究 [J], 李建;朱德庆;邱冠周;李肇毅
2.有机粘结剂氧化球团固结特性及强化措施 [J], 陈许玲;甘敏;范晓慧;姜涛;王伟袆;赵改革
3.有机粘结剂替代膨润土制备氧化球团 [J], 杨永斌;黄桂香;姜涛;黄柱成;罗勇;黄亚蕾
4.应用新型有机粘结剂制备氧化球团的研究 [J], 马振霞
5.风化矿制备酸性氧化球团粘结剂的方法 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
