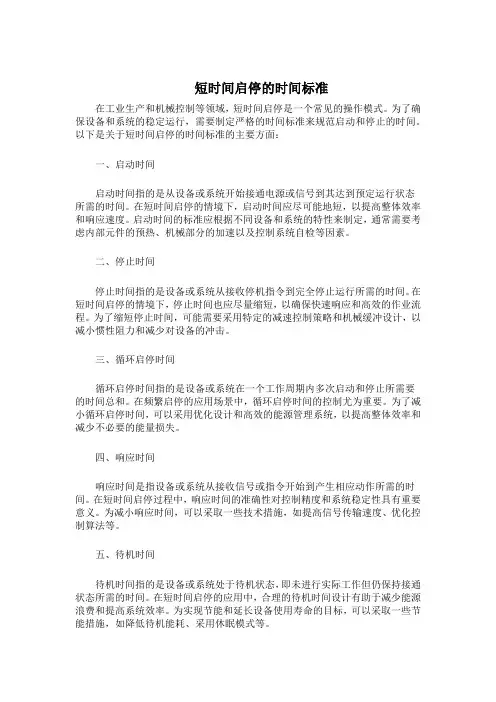

短时间启停的时间标准在工业生产和机械控制等领域，短时间启停是一个常见的操作模式。
为了确保设备和系统的稳定运行，需要制定严格的时间标准来规范启动和停止的时间。
以下是关于短时间启停的时间标准的主要方面：一、启动时间启动时间指的是从设备或系统开始接通电源或信号到其达到预定运行状态所需的时间。
在短时间启停的情境下，启动时间应尽可能地短，以提高整体效率和响应速度。
启动时间的标准应根据不同设备和系统的特性来制定，通常需要考虑内部元件的预热、机械部分的加速以及控制系统自检等因素。
二、停止时间停止时间指的是设备或系统从接收停机指令到完全停止运行所需的时间。
在短时间启停的情境下，停止时间也应尽量缩短，以确保快速响应和高效的作业流程。
为了缩短停止时间，可能需要采用特定的减速控制策略和机械缓冲设计，以减小惯性阻力和减少对设备的冲击。
三、循环启停时间循环启停时间指的是设备或系统在一个工作周期内多次启动和停止所需要的时间总和。
在频繁启停的应用场景中，循环启停时间的控制尤为重要。
为了减小循环启停时间，可以采用优化设计和高效的能源管理系统，以提高整体效率和减少不必要的能量损失。
四、响应时间响应时间是指设备或系统从接收信号或指令开始到产生相应动作所需的时间。
在短时间启停过程中，响应时间的准确性对控制精度和系统稳定性具有重要意义。
为减小响应时间，可以采取一些技术措施，如提高信号传输速度、优化控制算法等。
五、待机时间待机时间指的是设备或系统处于待机状态，即未进行实际工作但仍保持接通状态所需的时间。
在短时间启停的应用中，合理的待机时间设计有助于减少能源浪费和提高系统效率。
为实现节能和延长设备使用寿命的目标，可以采取一些节能措施，如降低待机能耗、采用休眠模式等。
总之，在短时间启停的应用中，制定合理的时间标准是确保设备稳定运行和提高系统效率的关键因素之一。
通过优化启动和停止时间、循环启停时间和响应时间，以及合理控制待机时间，可以实现更加高效和节能的操作模式。
基于PLC的装卸料小车控制系统设计1.引言现代装卸料小车广泛应用于仓库、工厂、码头等场景，以提高装卸效率和减轻人工劳动强度。
本文将设计一个基于PLC的装卸料小车控制系统，以实现小车的自动化运行和物料的安全装卸。
2.系统概述装卸料小车控制系统由PLC、传感器、执行器、人机界面等组成。
传感器用于感知小车的位置和周围环境，PLC根据传感器反馈的信息控制执行器实现小车的运动和物料的装卸，人机界面用于操作和监控。
3.系统设计3.1传感器选择小车位置的感知可以选择使用编码器或激光测距传感器，周围环境的感知可以使用红外传感器或超声波传感器。
根据具体的应用场景和要求选择合适的传感器。
3.2PLC选择PLC作为控制系统的核心，负责控制整个系统的运行。
根据系统的需求选择合适的PLC，例如西门子、施耐德等品牌的PLC。
3.3执行器选择小车的运动可以选择使用电机驱动轮子，电机的选择需要根据小车的载重和速度等要求进行合理设计。
物料的装卸可以选择使用气缸、伺服电机或液压系统等执行器。
3.4人机界面设计人机界面可以选择使用触摸屏或按钮开关等设备，用于操作和监控系统。
界面需要提供启动、停止、急停、重置等按钮以及显示小车的位置和状态等信息。
4.系统功能4.1自动定位功能通过编码器或激光测距传感器感知小车的位置，PLC根据预设的路径和目标位置控制小车自动行驶到目标位置，并停止在合适的位置。
4.2路径规划功能根据物料的装卸点和仓库、工厂等场景的布局，PLC可以进行路径规划，使小车以最短路径或最优路径运行，并避开障碍物。
4.3动态装卸功能PLC根据传感器反馈的物料信息，控制执行器实现物料的自动装卸。
在装卸过程中，可以通过传感器检测装卸是否完成，确保装卸的安全性和正确性。
4.4人机交互功能人机界面可以实现对小车的启动、停止、急停和重置的操作，同时显示小车的位置和状态等信息。
人机界面还可以提供报警和故障信息的显示，方便操作人员进行及时处理。

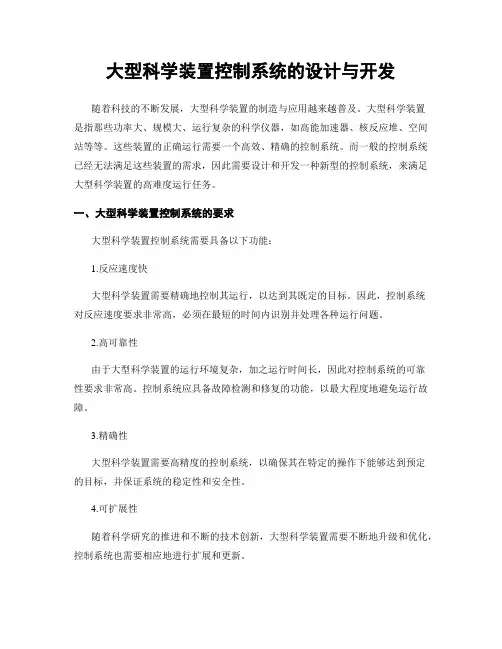

大型科学装置控制系统的设计与开发随着科技的不断发展，大型科学装置的制造与应用越来越普及。
大型科学装置是指那些功率大、规模大、运行复杂的科学仪器，如高能加速器、核反应堆、空间站等等。
这些装置的正确运行需要一个高效、精确的控制系统。
而一般的控制系统已经无法满足这些装置的需求，因此需要设计和开发一种新型的控制系统，来满足大型科学装置的高难度运行任务。
一、大型科学装置控制系统的要求大型科学装置控制系统需要具备以下功能：1.反应速度快大型科学装置需要精确地控制其运行，以达到其既定的目标。
因此，控制系统对反应速度要求非常高，必须在最短的时间内识别并处理各种运行问题。
2.高可靠性由于大型科学装置的运行环境复杂，加之运行时间长，因此对控制系统的可靠性要求非常高。
控制系统应具备故障检测和修复的功能，以最大程度地避免运行故障。
3.精确性大型科学装置需要高精度的控制系统，以确保其在特定的操作下能够达到预定的目标，并保证系统的稳定性和安全性。
4.可扩展性随着科学研究的推进和不断的技术创新，大型科学装置需要不断地升级和优化，控制系统也需要相应地进行扩展和更新。
二、设计思路为了满足大型科学装置控制系统的要求，设计者需要深入了解各种控制系统的工作原理与特点，并结合大型科学装置的特点和要求，设计出一套新型的控制系统。
设计思路可以分为以下几个方面：1.采用先进的控制算法在大型科学装置的控制系统中，采用先进的控制算法可以提高其运行的精度和可靠性。
这些算法包括PID控制算法、神经网络控制算法和遗传算法等。
2.采用高性能的硬件平台为了确保控制系统在高负载下的稳定性和可靠性，需要采用高性能的硬件平台。
同时，这些硬件平台也需要具备可扩展性，以满足大型科学装置的不断升级和优化。
3.采用分布式控制架构为了提高控制系统的可靠性，可以采用分布式控制架构。
这种架构能够将控制任务分发到不同的控制节点上进行执行，从而避免单点故障的影响。
4.集成智能化的故障检测与修复机制控制系统应集成智能化的故障检测与修复机制，以最大程度地检测并解决系统中可能出现的故障。

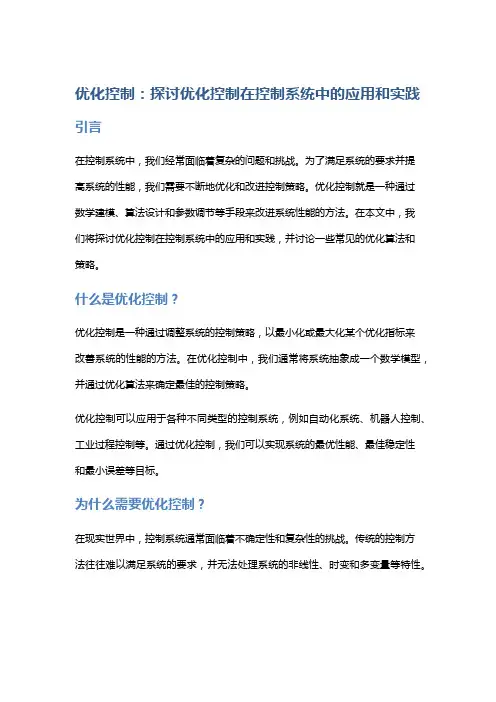

优化控制：探讨优化控制在控制系统中的应用和实践引言在控制系统中，我们经常面临着复杂的问题和挑战。
为了满足系统的要求并提高系统的性能，我们需要不断地优化和改进控制策略。
优化控制就是一种通过数学建模、算法设计和参数调节等手段来改进系统性能的方法。
在本文中，我们将探讨优化控制在控制系统中的应用和实践，并讨论一些常见的优化算法和策略。
什么是优化控制？优化控制是一种通过调整系统的控制策略，以最小化或最大化某个优化指标来改善系统的性能的方法。
在优化控制中，我们通常将系统抽象成一个数学模型，并通过优化算法来确定最佳的控制策略。
优化控制可以应用于各种不同类型的控制系统，例如自动化系统、机器人控制、工业过程控制等。
通过优化控制，我们可以实现系统的最优性能、最佳稳定性和最小误差等目标。
为什么需要优化控制？在现实世界中，控制系统通常面临着不确定性和复杂性的挑战。
传统的控制方法往往难以满足系统的要求，并无法处理系统的非线性、时变和多变量等特性。
优化控制通过优化算法和策略的应用，能够在系统的不确定性和复杂性下，找到最优的控制策略。
这不仅可以提高系统的稳定性和性能，还可以减少能耗、提高生产效率和降低生产成本。
优化控制的应用领域优化控制在各个领域都有广泛的应用，下面我们将重点介绍几个主要的应用领域。
自动化系统自动化系统是最常见的应用领域之一。
在自动化系统中，我们需要对控制过程进行优化，以提高控制的准确性和速度。
通过优化控制，我们可以调整控制策略，使系统能够在最短的时间内实现所需的目标，并且在系统变动时具有良好的自适应性。
机器人控制机器人控制是另一个广泛应用优化控制的领域。
在机器人控制中，我们需要优化机器人的运动路径和动作策略，以提高机器人的定位和操作能力。
通过优化控制，我们可以使机器人能够更加灵活和高效地完成各种任务。
工业过程控制工业过程控制是优化控制的经典应用领域之一。
在工业过程中，我们需要优化生产过程的稳定性、效率和质量。
LED智能路灯控制系统设计随着城市化进程的不断加快，城市道路越来越多，路灯数量也日益增加。
传统路灯存在能耗高、寿命短、维护管理成本高等问题，而LED路灯以较低的能耗、较长的寿命、较低的维护成本等诸多优点逐渐取代了传统路灯成为主流选择。
在此基础上，智能路灯控制系统的出现不仅能更大程度地发挥LED路灯的优势，提高城市路灯的使用效率，同时可以更好地满足人们在生活中的需求。
本文将介绍LED智能路灯控制系统的设计思路和实现方法。
一、系统设计思路1. 系统架构设计本系统采用集中与分布相结合的系统架构。
通过将LED灯路灯控制器、数据采集中心与互联网技术相结合，把所有的灯控制器连接至一个控制中心，通过分布在各个控制器上的传感器、通信模块等实现灯控器的实时状态采集和控制命令的下发。
2. 控制方式通过对人们对道路照明的需求进行统计分析，本系统采用以下三种控制方式：传感器控制当传感器检测到周围照度低于设置的亮度值时，自动打开路灯；当检测到周围照度高于预设亮度值时，则关闭路灯。
此种方式可以根据环境光线的变化自动进行调节，避免路灯一直开启，浪费能源。
手动控制用户可以通过手机App或者有线手动开启或关闭路灯。
预定时间控制利用时钟芯片，可以通过程序对路灯控制器的开关时间进行预定，定时开启或关闭路灯。
3. 通信方式本系统采用ZigBee协议或LTE/NB-IoT无线通信方式，实现灯控器与数据采集中心之间的通信。
4. 智能算法为提高路灯的使用效率，本系统采用了人工智能算法。
通过累积历史数据，以及路灯自身的状态、环境变量等信息，实现对路灯的智能控制，达到自适应、无需手动干预的控制效果。
例如对于相邻两个路段，当一个路段获得了最大亮度值，而另一个路段获得了最小亮度值时，系统会选择将光源的能量转移到那个最小的路段，以最小的能耗来达到最大的亮度的目标，节省能源、降低成本。
二、系统实现方法本系统是利用单片机进行硬件控制的，同时实现网络通讯，云存储，无线远程控制等功能。
前言近年来我国的经济飞速发展，人民生活水平的迅速梯高，工作居住条件得到了巨大的改善。
电梯作为建筑物内的垂直交通运输工具，与人们的生活息息相关。
传统的电梯曳引电动机采用接触器来实现电动机工作状态的改变，另外，传统的电梯控制系统由继电器接触器控制逻辑组成，存在着电气元件多、功能弱、电气故障频繁，可靠性差和工作寿命短等缺陷。
可编程控制器（PLC）是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。
鉴于其种种优点，目前，电梯的继电器控制方式已逐渐被 PLC 控制代替。
同时，由于电机交流变频调速技术的发展，电梯的拖动方式已由原来直流调速逐渐过渡到了交流变频调速，不仅能满足乘客的舒适感和保证平稳的精度，还可以降低能耗，节约能源，减小运行费用。
因此，PLC 控制技术加变频调速已成为现代电梯行列的一个热点。
本课题的研究题目——“基于 PLC的六层楼电梯控制系统的设计”做诠释如下 PLC 控制是指电梯信号控制由 PLC 及其软件来实现，控制系统的核心为 PLC。
其次课题开发的主要任务和内容是：建立“PLC 控制的电梯系统”的总体框架；信号控制系统利用 PLC 集中处理电梯运行方式、安全保护信号、内指令信号、外召唤信号、井道信号、门区信号、开关门及限位信号等信号，并显示电梯所到楼层、运行方向及呼梯应答等，实现开关门控制；拖动控制系统中曳引机的启动、运行、制动停止，包括正反转信号及多种速度信号，经 PLC 运算、判断后通过电机来实现。
达到的要求是：通过深入的理论研究和编程实践，全面认真的完成上述几个内容。
本课题的核心问题有两个：一是运行效率、平层精度和安全性的要求；二是PLC 实现电梯信号控制及其软件开发。
对于第一个问题，通过选择合适的PLC，进行合理的设计和编程便可以实现。
本人选择的PLC是日本三菱公司的 FX2N－80 型可编程控制器。
第二个问题，根据电梯所要实现的功能以及 PLC 的顺序执行程序的特点，编写 PLC 程序主要是采取模块化编程思想，即根据各功能实现的条件及原则编写各个功能模块来实现。
基于单片机的电动机正反转控制设计学生：xxx（指导教师：xxx）（xxxxxx电气信息工程学院）摘要：基于单片机的基本理论，本文设计了一种步进电机控制系统。
该系统通过软硬件的设计调试，实现步进电机能根据设定的参数进行开关加减速控制，使控制系统以最短的时间到达控制终点，而又不发生失步的现象；同时它能准确地控制步进电机的正反转，启动和停止。
硬件是以AT89C51单片机为核心的控制电路，主要包括：开关输入电路、液晶显示电路、步进电机的驱动电路等。
软件部分采用C语言编程，主要包括液晶显示程序、步进电机的正反转即快慢程序等。
通过仿真验证了本文设计系统的实用性能。
关键词：步进电机控制系统；调速；单片机The design of motor control system based on SCMStudent：Zhou Tianhang（Supervisor：Liu Yunxia）Electrical and Information Engineering Department of Huainan Normal University Abstract:The basic theory based on SCM. this paper designs a kind of stepping motor control system. The system goes through the design of software and hardware.Realize the stepper motor can switch the acceleration and deceleration controlaccording to the given parameters which makes the control system in the shortesttime to finish and not out of step. At the same time, it can control the reversing thestepper motor accurately, start and stop. The hardware control circuit AT89C51microcontroller as the core mainly. Include: switch input circuit, LCD displayingcircuit, stepper motor drive circuit. The software is programmed by C language.Include: LCD display program and the stepper motor speed program .The practicalperformance of the design of the system is validated by simulation.Key words: Stepping motor control system; speed control; Single-chip Computer1 绪论1.1 设计研究的目的和意义由于步进电机不需要位置传感器或速度传感器就可以实现定位，即使在开环状态下它的控制效果也是令人非常满意的，这有利于装置或设备的小型化和低成本，因此步进电机在计算机外围设备、数控机床和自动化生产线等领域中都得到了广泛的应用。

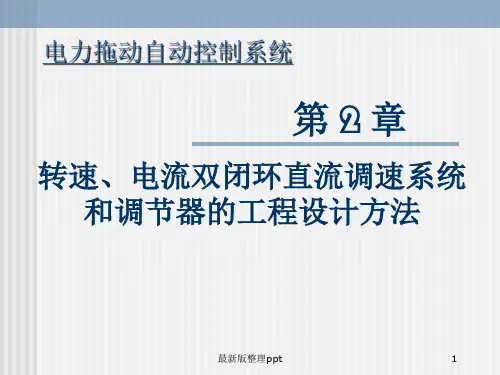

《电力拖动自动控制系统》-第二章转速、电流双闭环直流调速系统和调节器的工程设计方法第二章转速、电流双闭环直流调速系统和调节器的工程设计方法内容提要：转速、电流双闭环控制的直流调速系统是应用最广性能很好的直流调速系统。
本章着重阐明其控制规律、性能特点和设计方法，是各种交、直流电力拖动自动控制系统的重要基础。
我们将重点学习：●转速、电流双闭环直流调速系统及其静特性●双闭环直流调速系统的数学模型和动态性能分析●调节器的工程设计方法●按工程设计方法设计双闭环系统的调节器●弱磁控制的直流调速系统2.1 转速、电流双闭环直流调速系统及其静特性问题的提出：第1章中表明，采用转速负反馈和PI调节器的单闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。
1. 主要原因是因为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。
在单闭环直流调速系统中，电流截止负反馈环节是专门用来控制电流的，但它只能在超过临界电流值 Idcr 以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想地控制电流的动态波形。
2．理想的启动过程a) 带电流截止负反馈的单闭环调速系统b) 理想的快速起动过程 2-1直流调速系统起动过程的电流和转速波形性能比较：带电流截止负反馈的单闭环直流调速系统起动过程如图所示，起动电流达到最大值Idm 后，受电流负反馈的作用降低下来，电机的电磁转矩也随之减小，加速过程延长。
理想起动过程波形如图所示，这时，起动电流呈方形波，转速按线性增长。
这是在最大电流（转矩）受限制时调速系统所能获得的最快的起动过程。
3. 解决思路为了实现在允许条件下的最快起动，关键是要获得一段使电流保持为最大值Idm的恒流过程。
按照反馈控制规律，采用某个物理量的负反馈就可以保持该量基本不变，那么，采用电流负反馈应该能够得到近似的恒流过程。
机械臂的控制系统设计机械臂是一种能够模拟人类手臂运动的机械装置，可以用于在工业生产中实现自动化操作、在医疗领域进行手术辅助等多种场景。
而机械臂的控制系统设计则是保证机械臂能够准确、稳定地完成各种任务的关键。
本文将对机械臂控制系统的设计进行详细介绍，包括传感器选择、控制算法设计、执行器控制等方面。
1. 传感器选择机械臂的控制系统设计首先要考虑的是传感器的选择。
传感器是用于感知机械臂当前状态和环境的重要设备，通过传感器获取的数据可以用于控制算法的实时调整。
常见的机械臂传感器包括位置传感器、力传感器和视觉传感器。
位置传感器用于检测机械臂关节的角度和位置，从而确定机械臂的姿态。
常用的位置传感器有旋转编码器、光电编码器等，可以实时反馈机械臂的位置信息。
力传感器用于感知机械臂在操作过程中的受力情况，可以避免机械臂对物体施加过大的力量或者避免机械臂受到外界干扰而导致的损坏。
常见的力传感器有应变片式传感器、压电传感器等。
视觉传感器可以提供机械臂周围环境的图像信息，从而进行目标识别和位置定位。
目前，常用的视觉传感器包括摄像头、激光雷达等，可以有效地提高机械臂在复杂环境下的操作能力。
在选择传感器时，需要根据机械臂的具体应用场景和任务需求来确定合适的传感器类型和数量，同时要考虑传感器的精度、稳定性和可靠性。
2. 控制算法设计控制算法是机械臂控制系统的核心部分，通过控制算法可以实现机械臂的运动控制、路径规划和力/力矩控制。
常见的机械臂控制算法包括PID控制、运动学逆解算法、路径规划算法等。
PID控制是一种经典的控制算法，通过比例、积分、微分三个部分对机械臂的位置、速度或力进行控制。
PID控制算法简单易实现，通常用于实现机械臂的位置和速度控制。
运动学逆解算法是用于将机械臂的目标位置/姿态转换为关节角度的算法，通过逆解算法可以实现机械臂的目标位置控制。
运动学逆解算法通常基于机械臂的运动学模型进行推导，根据目标位置/姿态的要求，计算出机械臂的关节角度。
有限拍无纹波设计计算机控制系统的设计,是指在给定系统性能指标的条件下,设计出数字调节器,使系统达到要求的性能指标。
计算机控制系统的设计一般要满足数字调节器的可实现性、零误差、无波纹。
1.1 有限拍调节器的设计有限拍设计是系统在典型的输入作用下，设计出数字调节器，使系统的调节时间最短或者系统在有限个采样周期内结束过渡过程。
有限拍控制实质上是时间的最优控制，系统的性能指标是调节时间最短（或者尽可能地短）。
有限拍随动系统如图1.1所示，图中D(z)是数字调节器模型，由计算机实现。
H 0(s)是零阶保持器的传递函数。
图1-1 有限拍无波纹随动系统如图G(s)是控制对象的传递函数。
零阶保持器和控制对象离散化以后，成为广义对象的传递函数HG(z)HG(z) = Z [ H 0(s) G(s)] （式1-1） 有限拍随动系统的闭环Z 传递函数G c (z) = )]()(1[)()(z HG z D z HG z D + （式1-2） 有限拍随动系统的误差Z 传递函数G e (z) = )()(z R z E = 1 － G c (z) （式1-3） =)]()(1[1z HG z D + 其中，R(z)是典型输入的Z 变换，具有R(z) = m z z A )1()(11--+的形式。
有限拍随动系统的调节器由（式4-2）和（式4-3）可得D(z) =)()()(z HG z G z G e c （式1-4）有限拍调节器D(z)=)()()(z HG z G z G e c ,它跟系统的闭环Z 传递函数)(z G c 和输入型式[与选择的)(z G e ]有关,也跟对象的特性HG(z)有关。
当对象特性HG(z)中包含r z -因子以及单位圆上(z=1除外)和单位圆外的零点时,有限拍调节器将可能无法实现。
设 HG(z)=∏∏-=----)1()1(111zp z z z i li ir (1-15) 则 D(z)=∏∏=-=---ni i e n i c ir z z z G z G z p z1111)1()()()1( (1-16) 式中i z 是HG(z)的零点,i p 是HG(z)的极点.经过对上式的分析可知,设计有限拍调节器时,必须顾及D(z)的可实现性要求,合理选择)(z G e 和)(z G c .分析结论如下：(1)D(z)必须时可实现的,D(z)不包含单位圆上(z=1除外)和单位圆外的极点;D(z)不包含超前环节.(2)选择)(z G c 时,应把HG(z)分子中r z -因子,作为)(z G c 分子的因子,即)(z G c 的分子部分必须包含HG(z)分子部分的因子 r z -(r=1,2,3,…);应把HG(z)的单位圆上(1=i z 除外)和单位圆外的零点作为)(z G c 的零点.(3) 选择)(z G e 时,必须考虑输入型式,并把HG(z)的所有不稳定极点,即单位圆上(1=i p 除外)和单位圆的极点作为G e (z)的零点.求解D(z)的法如下：(1) 首先根据以知条件，求出HG(z)，并求得其零点和极点；(2) 根据分析结论（2）的要求确定G c (z)的表达式，再根据分析结论（3）的要求及的阶次确定G e (z)的表达式。
