汽车启动系统的电路故障分析论文

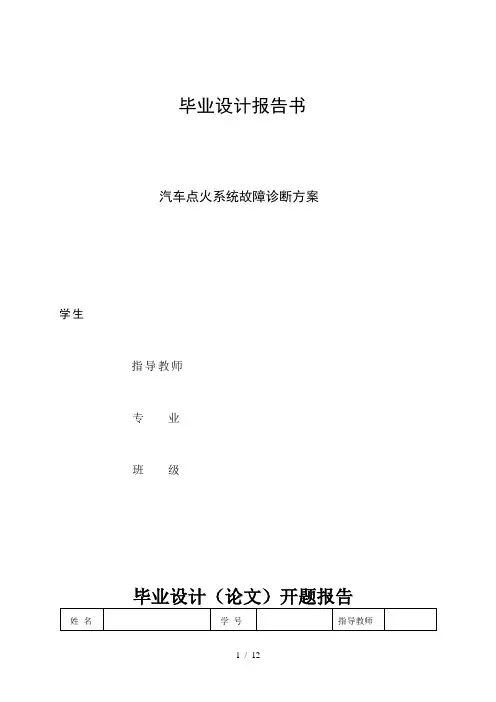

毕业设计报告书汽车点火系统故障诊断方案学生指导教师专业班级毕业设计（论文）开题报告注：此表由学生本人填写，填好交指导教师目录汽车点火系统故障诊断方案1[摘要] (1)[关键词] (1)1.发动机点火系统的发展22.点火系统的分类与结构32.1点火系统的分类3传统蓄电池点火系统3电子点火系统3微机控制点火系统3磁电机点火系统32.1.1传统点火系统32.1.2电子点火系统42.2点火系统的结构42.2.1蓄电池点火系统 (4)2.2.2有触点电子点火系统52.2.3无触点电子点火系统53.点火系统的常见故障诊断与维修53.1点火系统常见故障53.2点火系统故障分析与排除方法53.2.1点火时间过早故障维修53.2.2点火过迟故障维修63.2.3火花塞故障维修63.2.4发动机回火和放炮故障维修63.2.5发动机爆震和过热维修63.2.6发动机不能起动 (7)3.2.7发动机运转不稳定 (7)3.2.8发动机功率下降、油耗增大、加速不良 (7)结论7致8参考文献8汽车点火系统故障诊断方案[摘要]“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。

它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。

尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。

在现代汽油发动机中，气缸的可燃混合气是采用高压电火花点燃的。

为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。

点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。

发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。

汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。

在汽车维修过程中,点火系统故障率相对较高。

因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。

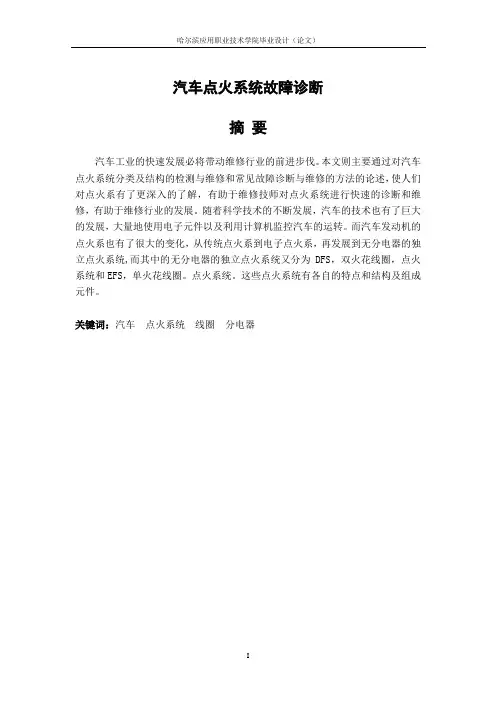

汽车点火系统故障诊断摘要汽车工业的快速发展必将带动维修行业的前进步伐。

本文则主要通过对汽车点火系统分类及结构的检测与维修和常见故障诊断与维修的方法的论述，使人们对点火系有了更深入的了解，有助于维修技师对点火系统进行快速的诊断和维修，有助于维修行业的发展。

随着科学技术的不断发展，汽车的技术也有了巨大的发展，大量地使用电子元件以及利用计算机监控汽车的运转。

而汽车发动机的点火系也有了很大的变化，从传统点火系到电子点火系，再发展到无分电器的独立点火系统,而其中的无分电器的独立点火系统又分为DFS，双火花线圈，点火系统和EFS，单火花线圈。

点火系统。

这些点火系统有各自的特点和结构及组成元件。

关键词：汽车点火系统线圈分电器AbstractThe rapid development of automobile industry is bound to lead to repair the pace of the industry. This article is mainly based on the classification and structure of automobile ignition system testing and repair and common fault diagnosis and repair of the methods are discussed, so that people on the ignition system with more understanding, contribute to the repair technician to the ignition system for rapid diagnosis and repair, helps to repair the development of the industry. With the development of science and technology, automotive technology has achieved great development, to use a large number of electronic components and the use of computer monitoring vehicle operation. Automobile engine ignition system also had the very big change: from the traditional ignition system to the electronic ignition, and then to the distributor less ignition system of independent, of which the distributor less ignition system is divided into independent DFS ( double spark ignition system coil ) and EFS ( single coil ignition system. ). The system has its own characteristics and structure and components.Key words:Ignition system Coil Distributor目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1点火系统概述 (1)1.1.1点火系统基本功能 (1)1.2 点火系的作用及要求 (2)第2章点火系统的分类及结构 (4)2.1点火系统的分类及工作原理 (4)2.1.2 电子点火系统 (11)2.2点火系统的结构 (13)2.2.1蓄电池点火系统 (13)2.2.2有触点晶体管点火系统 (14)2.2.3无触点电子点火系统 (14)第3章点火系统的常见故障诊断及维修 (16)3.1常见故障 (16)3.2故障分析及排除方法 (18)致谢 (21)参考文献 (22)第1章绪论1.1点火系统概述一百多年来伴随着汽车的发展，汽油发动机的点火技术也逐渐提高。

论文题目：汽车电子控制点火系统故障诊断专业班级:学生姓名：指导教师：完成日期：目录摘要............................................................ - 1 - 前言............................................................ - 2 - 第一章概述..................................................... - 3 - 1。

1 汽车点火系统的作用和分类............................... - 3 - 1。

2点火装置应满足的基本要求................................ - 3 -1.3传统点火系的缺陷......................................... - 3 - 第二章电子控制点火系统简述.................................... - 4 - 2。

1 电子控制点火系统的基本组成和分类....................... - 4 -2.2 电子点火系统结构特点................................... - 5 -2.3 电子点火系统工作原理................................... - 5 -2.4电子点火系的工作特性..................................... - 7 - 第三章电子点火系统故障诊断分析................................. - 8 -3.1电子点火系的常见故障及检查方法........................... - 8 -3.1.1、点火线圈常见故障及检查............................ - 8 -3.1。

汽车点火系统常见故障诊断与维修毕业论文一、引言汽车点火系统是现代汽车的一个重要组成部分，它是汽车发动机工作的保证，在汽车行驶过程中扮演着至关重要的角色。

汽车点火系统出现故障时，不仅会导致汽车不能启动，还会引起一系列后续问题，给汽车的正常行驶带来极大的困扰。

因此，对汽车点火系统常见故障的诊断与维修具有重要的意义。

本文将对汽车点火系统常见故障进行分析和总结，并提供一些常见的故障排除方法和维修策略，以便更好地解决汽车点火系统问题，提高其可靠性和稳定性。

二、汽车点火系统的组成部分汽车点火系统是由点火线圈、点火开关、点火模块、火花塞等部分组成。

不同类型的汽车点火系统存在一定的差异，但大致包括以下部分：1.点火线圈：点火线圈是一个小型变压器，主要功能是将低电压的电能转换为高电压的能量，用于点火塞的火花初始化。

2.点火开关：可以将发动机的电源切换到点火线圈上，控制火花塞的着火时间和燃烧速度。

3.点火模块：根据发动机的速度信号，向线圈提供高电压信号，控制火花塞的点火时间和点火顺序。

4.火花塞：通过点火线圈提供的高电压信号点燃混合气体，从而在气缸中完成燃烧作用。

三、汽车点火系统常见故障及解决方法1. 火花塞故障火花塞受损或熔断是汽车点火系统故障的最常见原因。

如果火花塞的电极磨损严重或零件损坏，将会导致钝化和不充分的燃烧，影响汽车性能和燃油效率。

此时，需要检查并更换损坏的火花塞。

2. 点火线圈故障点火线圈是汽车点火系统中的重要部分，如果发生故障则会导致汽车无法正常启动。

如果系统中的电路断开，点火线圈的输出电压将不能供应到火花塞上，因此，需要检查电路是否有故障。

此外，如果发现线圈短路或受损，需要更换线圈。

3. 点火模块故障点火模块的故障也会导致点火系统出现问题。

如果点火模块工作不正常或损坏，将会导致点火延迟或点火失败。

此时，需要进行模块测试并及时更换故障模块。

4. 点火开关故障如果发现点火开关失灵或损坏，可以直接导致点火系统中的电源耗尽，汽车无法正常启动。

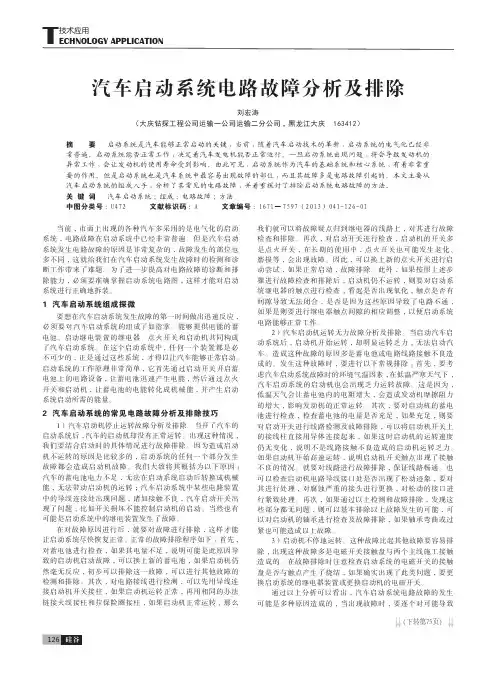

技术应用ECHNOLOGY APPLICATIONT汽车启动系统电路故障分析及排除刘宏涛（大庆钻探工程公司运输一公司运输二分公司，黑龙江大庆 163412）摘要 启动系统是汽车能够正常启动的关键，当前，随着汽车启动技术的革新，启动系统的电气化已经非常普遍。

启动系统能否正常工作，决定着汽车发电机能否正常运行。

一旦启动系统出现问题，将会导致发动机的异常工作，会让发动机的使用寿命受到影响。

由此可见，启动系统作为汽车的基础系统和核心系统，有着非常重要的作用。

但是启动系统也是汽车系统中最容易出现故障的部位，而且其故障多是电路故障引起的。

本文主要从汽车启动系统的组成入手，分析了其常见的电路故障，并着重探讨了排除启动系统电路故障的方法。

关键词 汽车启动系统；组成；电路故障；方法中图分类号：U472 文献标识码：A 文章编号：1671—7597（2013）041-126-01当前，市面上出现的各种汽车多采用的是电气化的启动系统，电路故障在启动系统中已经非常普遍。

但是汽车启动系统发生电路故障的原因是非常复杂的，故障发生的部位也多不同，这就给我们在汽车启动系统发生故障时的检测和诊断工作带来了难题。

为了进一步提高对电路故障的诊断和排除能力，必须要准确掌握启动系统电路图，这样才能对启动系统进行正确地拆装。

1 汽车启动系统组成探微要想在汽车启动系统发生故障的第一时间做出迅速反应，必须要对汽车启动系统的组成了如指掌。

能够提供电能的蓄电池、启动继电装置的继电器、点火开关和启动机共同构成了汽车启动系统。

在这个启动系统中，任何一个装置都是必不可少的，正是通过这些系统，才得以让汽车能够正常启动。

启动系统的工作原理非常简单，它首先通过启动开关开启蓄电池上的电路设备，让蓄电池迅速产生电能，然后通过点火开关和启动机，让蓄电池的电能转化成机械能，并产生启动系统启动所需的能量。

2 汽车启动系统的常见电路故障分析及排除技巧1）汽车启动机停止运转故障分析及排除。

汽车启动系统的常见电路故障分析————————————————————————————————作者：————————————————————————————————日期：启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。

这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处。

2．故障诊断方法(1)若在启动机空转的同时伴有齿轮的撞击声，则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。

(2)启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀，这些故障会阻碍小齿轮的正常移动，造成不能与飞轮齿圈准确啮合等。

(3)有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑，传动比大，效率高。

但使用中常会出现载荷过大而烧毁卡死。

有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。

汽车启动系主要由启动机和启动控制电路所组成，其故障有机械方面的，也有电器方面的。

常见的故障现象有启动机不转，启动机运转无力，启动机空转而发动机不能启动，发动机启动后启动机运转不停，驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。

故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。

在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，解体检查。

检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。

由于电刷和整流子接触不良，造成了启动机时转时不转的故障。

用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。

此时打启动机，启动机正常驱动发动机，发动机也顺利着车。

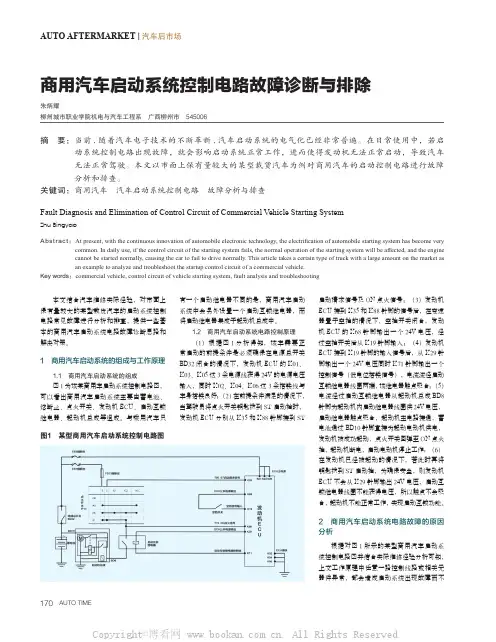

170AUTO TIMEAUTO AFTERMARKET | 汽车后市场商用汽车启动系统控制电路故障诊断与排除朱炳耀柳州城市职业学院机电与汽车工程系　广西柳州市　545006摘 要：当前,随着汽车电子技术的不断革新,汽车启动系统的电气化已经非常普遍。

在日常使用中，若启动系统控制电路出现故障，就会影响启动系统正常工作，进而使得发动机无法正常启动，导致汽车无法正常驾驶。

本文以市面上保有量较大的某型载货汽车为例对商用汽车的启动控制电路进行故障分析和排查。

关键词：商用汽车　汽车启动系统控制电路　故障分析与排查本文结合汽车维修实际经验，对市面上保有量较大的某型载货汽车的启动系统控制电路常见故障进行分析和排查，提供一些基本的商用汽车启动系统电路故障诊断思路和解决对策。

1　商用汽车启动系统的组成与工作原理1.1　商用汽车启动系统的组成图1为该某商用车启动系统控制电路图，可以看出商用汽车启动系统主要由蓄电池、熔断丝、点火开关、发动机ECU、启动互锁继电器、起动机总成等组成。

与乘用汽车只有一个启动继电器不同的是，商用汽车启动系统中会另外设置一个启动互锁继电器，而将启动继电器集成于起动机总成中。

1.2　商用汽车启动系统电路控制原理（1）根据图1分析得知，该车需要正常启动的前提条件是必须确保在电源总开关BD32闭合的情况下，发动机ECU 的K01、K03、K05这3条电源线获得24V 的电源电压输入，同时K02、K04、K06这3条搭铁线与车身搭铁良好；（2）在前提条件满足的情况下，当驾驶员将点火开关钥匙拨到ST 启动档时，发动机ECU 分别从K35和K88针脚接到STFault Diagnosis and Elimination of Control Circuit of Commercial Vehicle Starting SystemZhu BingyaoAbstract ：A t present, with the continuous innovation of automobile electronic technology, the electrification of automobile starting system has become very common. In daily use, if the control circuit of the starting system fails, the normal operation of the starting system will be affected, and the engine cannot be started normally, causing the car to fail to drive normally. This article takes a certain type of truck with a large amount on the market as an example to analyze and troubleshoot the startup control circuit of a commercial vehicle .Key words ：c ommercial vehicle, control circuit of vehicle starting system, fault analysis and troubleshooting 启动请求信号及ON 点火信号；（3）发动机ECU 接到K35和K88针脚的信号后，在变速器置于空挡的情况下，空挡开关闭合，发动机ECU 的K68针脚输出一个24V 电压，经过空挡开关后从K19针脚输入；（4）发动机ECU 接到K19针脚的输入信号后，从K29针脚输出一个24V 电压同时K71针脚输出一个控制信号（低电位搭铁信号），电流流经启动互锁继电器线圈两端，该继电器触点吸合；（5）电流经过启动互锁继电器从起动机总成BD8针脚为起动机内启动继电器线圈供24V 电压，启动继电器触点吸合，起动机主电路接通，蓄电池通过BD10针脚直接为起动电动机供电，发动机被成功起动，点火开关回弹至ON 点火挡，起动机断电，启动电动机停止工作；（6）在发动机已经被起动的情况下，若此时再将钥匙拨到ST 启动挡，为确保安全，则发动机ECU 不会从K29针脚输出24V 电压，启动互锁继电器线圈不能获得电压，所以触点不会吸合，起动机不能正常工作，实现启动互锁功能。

新帕萨特轿车起动电路故障维修与分析新帕萨特轿车起动电路故障维修与分析作为现代社会不可或缺的交通工具，汽车在我们的生活中发挥着越来越重要的作用。

但面对一些常见的汽车故障，许多车主却常常无从下手。

本文将介绍新帕萨特轿车起动电路故障的维修与分析，以帮助车主们更好地应对类似问题。

一、故障现象驾驶员按下起动按钮，发现引擎无法启动，仪表盘指示灯未出现异常提示。

二、可能的故障原因1. 起动机故障。

起动机可能因为长期使用、磨损等原因导致损坏或是失灵。

检测方式为：检查起动机电源及接线是否正常，试推或使用万能钥匙进行排故。

2. 电池电量不足。

电池电量不足是常见的汽车起动问题，正常电池电压为12伏左右。

检测方式为：使用万能钥匙测量电池电压，如电池电压低于12伏，应考虑检查充电线圈、电池终端及电池是否能正常输出电流等问题。

3. 自动变速箱故障。

自动变速箱可能由于变速器信号传感器或接线损坏、变速器控制模块失灵等原因导致无法正常启动。

检测方式为：使用车载诊断仪对故障信号进行检测，同时对自动变速箱进行检查和修理。

三、故障处理1. 起动机故障：如检测确认为起动机故障，可直接进行更换或修理。

2. 电池电量不足：如检测确认为电池问题，可自行更换电池或联系专业人士进行更换。

3. 自动变速箱故障：如检测确认为变速箱问题，应咨询与该车型相关的专业维修人员，避免瞎操作导致更严重的事故。

总之，新帕萨特轿车起动电路故障的修理与分析并不是一件容易的事情，车主们应该及时了解汽车的基本知识，同步更新汽车的维修保养知识，并遵循正确的汽车维修流程，避免瞎操作、不当维修等情况导致更严重的问题发生。

除了上文所提到的故障原因外，还有其他可能导致新帕萨特轿车起动电路出现问题的因素，如碳刷磨损、发电机输出电压降低、防盗系统干扰等。

因此，在进行故障诊断的过程中，我们需要尽可能地排除所有可能受到干扰的因素。

针对车辆起动机失灵问题，我们可以使用多种方法来解决问题。

一种有效的方法是使用万用表，对车辆电路的连结及发电机族电线进行检查。

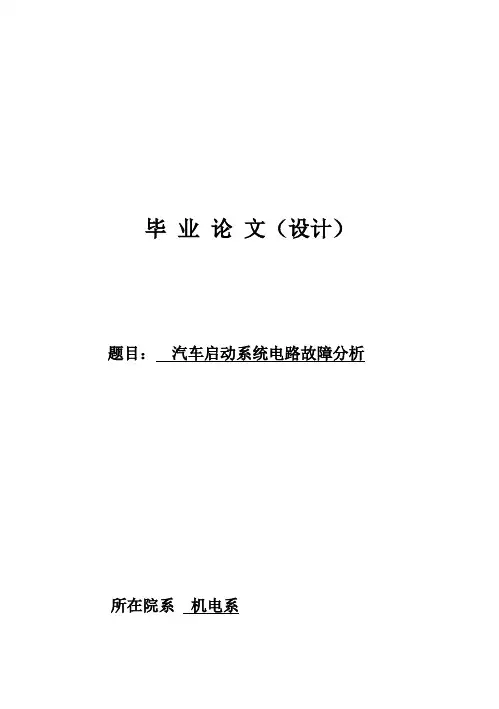

毕业论文（设计）题目：汽车启动系统电路故障分析所在院系机电系专业班级汽修电气09-1班学生姓名覃思海指导教师王刚2011年12 月28 日起动系统电路故障分析摘要：本文叙述了五方面的问题：汽车启动系的简介、启动系的正确使用与维护启动系电路典型故障、启动系电路的典型故障诊断排除实例、启动系的展望。

简单的介绍了启动系的组成日常使用维护，电路的典型故障，启动系电路的典型故障诊断排除实例等知识。

对未来启动系的发展进行了展望。

启动系的故障一般都出在电路上，所以电路是重要的掌握了启动系电路的组成日常维护故障等，才能提高汽车的日常行车安全和可靠性。

关键词：启动机启动系启动系电路启动系统典型故障目录1 引言 (1)2 启动系统的简介 (1)2.1启动系统的作用及工作原理 (1)2.2启动系统的电路组成 (2)3 启动系统的正确使用与维护 (2)3.1启动系统的日常使用与维护 (2)3.2启动机的使用与维护 (3)4 启动系统典型故障 (3)4.1启动系统的典型机械故障诊断排除 (3)4.2启动系统的典型电路故障诊断排除 (5)5 启动系统电路的典型故障分析与排除实例 (6)5.1启动系统典型电路工作原理 (6)5.2启动系统电路的典型故障诊断分析与排除 (7)6 启动系统电路前景展望 (9)结论…………………………………………………………………………………10致谢.............................................................................................11参考文献 (12)1 引言发动机的启动是由启动系统来实现的。

发动机在进入正常运转之前必须借助外力来启动的。

所以启动系统是发动机正常工作必不可少的组成部分。

而启动机电路是启动系统的重要组成部分，启动系统的正常工作能保证发动机正常工作，使其具有较长的使用寿命。

通过对发动机启动系统的电路故障的检测和诊断的讲述。

汽修毕业论文发动机无法起动的故障诊断与排除汽修毕业论文发动机无法起动的故障诊断与排除序言发动机是汽车的心脏，如果发动机无法起动，将会导致汽车无法正常运行。

对于汽修技术人员来说，能够准确诊断和排除发动机无法起动的故障是一项必备技能。

本文将分析发动机无法起动的原因，并提供一些常规的故障排查和排除方法。

一、电路故障1. 电瓶故障当发动机无法起动时，首先需要检查电瓶的状态。

可能的故障原因包括电瓶电量不足、电瓶接线松动或腐蚀等。

解决方法是通过使用电瓶测试仪检测电瓶电量，确保接线良好且无松动或腐蚀，必要时更换电瓶。

2. 点火系统故障发动机无法起动还可能是由于点火系统故障引起的。

检查点火线圈、点火开关、火花塞等部件是否正常工作。

确保点火系统正常后，重新启动发动机。

二、燃油系统故障1. 燃油不足燃油不足是导致发动机无法起动的常见原因之一。

检查燃油表是否显示燃油余量，如果油量过低，需要加注足够的燃油。

2. 燃油供给问题燃油供给不良也可能导致发动机无法起动。

检查燃油泵、油箱和燃油过滤器是否正常工作，确保燃油能够顺利供给到发动机。

三、点火系统故障1. 点火时序问题点火时序问题可能导致发动机无法正常起动。

使用点火正时工具来检查点火正时是否准确。

如果点火正时不正确，需要进行调整。

2. 火花塞故障火花塞故障也是造成发动机无法起动的常见原因之一。

检查火花塞是否干净，电极间隙是否正确，必要时更换新的火花塞。

四、机械故障1. 气门调整问题气门调整不当可能导致发动机无法正常工作。

检查气门间隙是否准确，并进行必要的调整。

2. 曲轴传动问题曲轴传动问题也可能导致发动机无法启动。

检查曲轴皮带或链条的状态是否正常，如有必要，进行更换或调整。

五、其他故障可能性除了上述列举的常见故障，还有一些其他原因可能导致发动机无法启动，如空气滤清器堵塞、进气管道漏气等。

在排查故障时，要充分考虑这些可能性，并相应进行检查和修复。

结论发动机无法启动可能由多种原因引起，包括电路故障、燃油系统故障、点火系统故障、机械故障以及其他故障可能性。

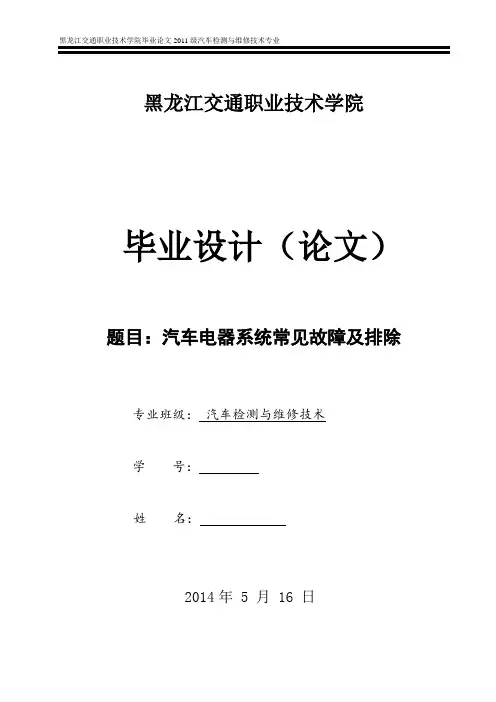

黑龙江交通职业技术学院毕业设计（论文）题目：汽车电器系统常见故障及排除专业班级：汽车检测与维修技术学号：姓名：2014年 5 月 16 日摘要随着现代汽车电子设备的增多，汽车电路及电器出现的故障愈显复杂。

当汽车电气系统发生故障时，就给对汽车电气系统进行检测、诊断与维修，在检测、诊断与维修过程中就给需要维修技师对汽车电气系统有扎实的理论基础和过硬的实践技能，还要有合适的诊断方法。

这样，发生故障后，选用合适的诊断方法为能否顺利排除故障的关键。

掌握汽车电路故障的诊断方法与步骤，可使排除汽车电气故障变的简单有序。

除此之外，当今社会电子技术迅猛发展并与现在的汽车产业相结合，把现在的汽车从原有的以机械控制为主变成现在的以电控控制为主。

这样就对汽车维修人员的要求越来越高，这就要求维修人员不断的更新知识，自我学习，跟上科技的发展，才能顺利的解决故障。

关键词：电路单线制，系统，电子设备，灯光目录一、绪论 (2)二、汽车电器的测试 (3)（一）基本测试 (3)（二）测试范例 (3)（三）仪表系统的测试 (3)（四）信号系统的测试 (4)三、汽车电器的诊断方法 (4)（一）观察法 (4)（二）触摸法 (4)（三）灯试法 (4)（四）短路法 (4)（五）机件更换法 (4)（六）高压试火法 (4)（七）仪表检测法 (4)四、汽车电器故障的检修 (5)（一）电源电路常见故障的诊断 (5)（二）启动电路常见故障的诊断 (6)（三）故障实例 (7)总结 (9)致谢 (10)参考文献 (11)汽车电器系统常见故障及排除一、绪论在汽车上，往往一条线束包裹着十几支甚至几十支电线，密密麻麻令人难以分清它们的走向，加上电是看不见摸不着，因此汽车电路对于许多人来说，是很复杂的东西。

但是任何事物都有它的规律性，汽车电路也不例外。

一般家庭用电是用交流电，实行双线制的并联电路，用电器起码有两根外接电源线。

从汽车电路上看，从负载（用电器）引出的负极线（返回线路）都要直接连接到蓄电池负极接线柱上，如果都采用这样的接线方法，那么与蓄电池负极接线柱相连的导线会多达上百根。

发动机无法启动的故障原因分析及排除技师考评论文发动机无法启动是汽车故障中常见的问题之一，通常会引起车主的困扰和不便。

要解决发动机无法启动的问题，首先需要对故障进行原因分析，然后采取相应的排除技术手段进行修复。

下面将从常见的故障原因和排除技术方面进行分析讨论。

一、电池电量不足：发动机无法启动的一个常见原因是电池电量不足。

在这种情况下，车辆发动机无法获得所需的电力来启动。

为了解决这个问题，可以尝试以下排除技术：1.使用另一辆车的电池通过连接电缆来给发动机充电。

2.使用电池充电器将电池充满电。

二、点火系统故障：点火系统的故障也是导致发动机无法启动的原因之一、可能是点火线圈、火花塞或点火开关等部件出现故障。

为了判断是否是点火系统故障引起的发动机无法启动，可以检查以下几点：1.检查点火线圈是否损坏，可以使用万用表测量其电阻值。

2.检查火花塞是否清洁和调整好，如果发现火花塞出现过脏、过黑或过烧的现象，应及时更换。

3.检查点火开关是否正常工作，可以使用万用表来测试开关是否正常。

三、燃油系统故障：燃油系统的故障也可能导致发动机无法启动。

可能是汽油泵、喷油嘴或燃油传感器等部件出现故障。

为了判断是否是燃油系统故障引起的发动机无法启动，可以检查以下几点：1.检查汽油泵是否损坏，可以用车载电压表来测试是否有电压输出。

2.检查喷油嘴是否堵塞，可以进行清洗或更换。

3.检查燃油传感器是否损坏，可以使用多用途电压表来测试传感器是否正常工作。

四、起动机故障：起动机故障也是导致发动机无法启动的原因之一、可能是起动机的电机损坏或传动齿轮丢失等问题。

为了判断是否是起动机故障引起的发动机无法启动，可以检查以下几点：1.使用电压表测量起动机电机的电压是否正常。

2.检查起动机传动齿轮是否正常工作，如果发现齿轮丢失或磨损，需要进行更换。

五、故障灯报警：有些故障灯报警，如发动机故障灯、电子控制单元故障灯等，都可能导致发动机无法启动。

这时需要通过读取故障码来判断和解决问题。

江西理工大学南昌校区毕业设计（论文）开题报告机电工程系汽车检测与维修专业09 级（2112届）汽车班学生胡才宝题目：汽车启动系统电路故障分析本课题来源及研究现状：1、自选2、伴随着科技的发展，汽车上的电器设备越来越多，也越来越复杂，现代汽车发动机在进入正常运转之前必须借助外力来启动。

所以启动系统是发动机正常工作必不可少的组成部分。

启动系统的正常工作能保证发动机正常工作使其具有较长的使用寿命。

启动系统的基本组成有:蓄电池，点火开关、启动继电器、启动机等，启动系统的基本功用有：通过启动机将蓄电池的电能转换成机械能，启动发动机运转。

启动系统的工作原理有：，以使电磁开关通电工作。

汽油发动机的启动开关与点火开关组合在一起。

（常开型）控制启动机电磁开关电路的通断，启动开关只是控制启动继电器线圈电路，从而保护了启动开关，有单联型（保护启动开关）和复合型（既保护启动开关又保护启动机）。

启动电路是控制起动机运行不可缺少的部分。

各种电路检测设备相继出现，电路故障很复杂，单单靠经验是不能完全解决问题的。

要通过使用检测仪器对车辆进行电路检测，懂得电路图基本的分析，这样才能够方便、快捷地找出车辆故障，避免盲目地拆装。

在检修时一定要了解车辆的构造，因为车辆的整体是相互联系的。

课题研究目标、内容、方法和手段；1.研究目标：本课题是讲解汽车启动系统电路故障分析与故障诊断排除。

2.研究内容：阐述汽车启动系统组成，日常使用的基本维护，启动系统电路故障与故障的分析，通过实例的讲解来深入研究汽车启动系统的电路故障诊断。

总结出启动系统电路的典型故障与诊断排除等知识。

3.研究方法和手段：根据所学的专业知识和维修单位的实践，借助大量相关电路故障诊断的书籍，期刊，对启动系统电路故障进行探讨。

通过直观法：直观诊断通过人的感觉器官对汽车进行故障诊断。

电路分析法：电路分析法既以故障车的电路原理图为基础，在电路上进行故障分析和判断，推断出可能的故障原因和故障部位的方法。

浅析汽车起动系统的故障分析作者：赵秀英张升山张昭坤阳宗旗来源：《房地产导刊》2013年第10期一、现状河南油田勘探局测井公司，特种车辆有120多辆，这些特种车辆常年运行在恶劣的野外作业环境中，同时这些特种车辆在井场的运行是频繁、连续性的，因此就会出现起动机工作频繁，故障多。

然而特种车辆是否能正常运行，关乎着河南油田的原油产能建设，车辆的使用单位对维修要求是高质量、快速维修。

作为维修人员对起动系统的常见故障现象、故障部位、故障机理、故障的检测、诊断和排除必须有一定的认识，明确了检测和诊断的基本思路，在维修时间和维修质量上也是有一定的提高。

二、起动系统的原理与组成为了快捷地找出车辆起动系统故障，就必须掌握汽车起动系统的工作原理与组成。

1、起动系统的工作原理驾驶员打开起动开关，电流从蓄电池到电磁开关，电磁开关中的吸拉线圈，保位线圈产生磁力拉动活动铁心向前推动拨叉，拨叉的另一端搏动驱动齿轮与飞轮接触。

与此同时铁心上接触盘通过活动铁心的运动，接通了蓄电池与直流电动机的电路，使直流电动机高速旋转，并通过传动机构带动飞轮旋转。

起动结束时，活动铁心，驱动齿轮又在回位弹簧的作用下回到起始位置。

2、起动系统电路简介起动系统电路由起动电路和控制电路两部分组成。

起动电路：由驱动齿轮、回位弹簧、拨叉、活动铁芯、电磁开关、起动开关、熔断丝、接触盘、蓄电池、启动机等组成。

控制电路：由电源、组合继电器、点火开关、启动继电器、电流表等组成。

三、保证起动系统正常工作的要求为保证起动机能迅速、可靠、安全地工作，起动机的正确使用和维护要求如下：（1）、起动机是按短时间大电流工作设计的，其输出功率也是最大功率。

因此，使用起动机，每次工作时间不得超过5s，重复起动必须间隔15s以上。

（ 2）、起动机电路的导线连接要牢固，导线的截面积应满足要求。

（ 3）、使用不具备自动保护功能的启动机时，应在发动机起动后迅速松开起动开关。

在发动机正常工作时，切勿随便接通起动开关。

汽车启动系统电路故障分析作者：于超阎培争来源：《中国科技博览》2016年第03期[摘要]本文叙述了四方面的问题：汽车启动系的简介、启动系的正确使用与维护启动系电路典型故障、启动系电路的典型故障诊断排除实例。

简单的介绍了启动系的组成日常使用维护，电路的典型故障，启动系电路的典型故障诊断排除实例等知识。

启动系的故障一般都出在电路上，所以电路是重要的掌握了启动系电路的组成日常维护故障等，才能提高汽车的日常行车安全和可靠性。

[关键词]启动机启动系启动系电路启动系统典型故障中图分类号：U472.42 文献标识码：A 文章编号：1009-914X（2016）03-0294-011 引言发动机的启动是由启动系统来实现的。

发动机在进入正常运转之前必须借助外力来启动的。

所以启动系统是发动机正常工作必不可少的组成部分。

而启动机电路是启动系统的重要组成部分，启动系统的正常工作能保证发动机正常工作，使其具有较长的使用寿命。

通过对发动机启动系统的电路故障的检测和诊断的讲述。

让我知道启动系统的组成和其功用。

并对启动系统的常见故障现象、故障部位、故障机理、故障的检测、诊断和排除有了一定的认识。

明确了检测和诊断的基本思路。

根据现代汽车维修以换件为主的情况，在这里就不讲述零件的修复。

通过理论与实践结合，以及对一些常见车型的维修实例，把启动系统常见故障的检测与诊断作了说明。

因内容有限不能把启动系统的各种问题作详细的讲述。

2 启动系统的简介2.1 启动系统的作用及工作原理现代汽车发动机以电动机作为启动动力。

启动系统的基本组成：蓄电池、点火开关、启动继电器、启动机等。

启动系统的功用：通过启动机将蓄电池的电能转换成机械能，启动发动机运转。

启动系统的工作原理：1.启动开关接通启动机电磁开关电路，以使电磁开关通电工作。

汽油发动机的启动开关与点火开关组合在一起。

2.启动继电器由启动继电器触点（常开型）控制启动机电磁开关电路的通断，启动开关只是控制启动继电器线圈电路，从而保护了启动开关，有单联型（保护启动开关）和复合型（既保护启动开关又保护启动机）。

目录摘要本论文主要对汽车启动机的构成，各个部件，工作原理和工作过程，典型故障作了详细的介绍。

进而分析了汽车启动机的故障检测和排除。

然主要是叙述汽车启动机的结构，工作原理和工作过程，但是这样可以更清晰的表现出汽车启动机的故障原理。

本论文对启动机的常见故障作了诊断和研究。

关键词：启动机：故障检测：故障排除起动机故障检测与排除作者：尹吉凯一、引言汽车工业一直是世界发达国家的主要工业之一，在我国工业已经成为国名经济的支柱产业之一。

汽车成为社会生活中不可缺少的一部分，汽车正日益广泛地深入到社会生活和人们正常生活的各个方面。

中国是全球最具潜力的汽车大市场，2004年我国汽车产销量双突破500万辆，呈快速增长的态势。

但是在成长的同时引发了诸多安全问题，这要求汽车必须有完备的安全性能。

启动机在汽车上是必不可少的，因此做好启动机的检测与排除是十分重要的。

提高启动机工作的可靠性。

在这过程中参阅了国内外许多有关方面的书刊，吸收了不少启动机方面的知识。

二、起动机概述起动机又叫马达，它由直流电动机产生动力，经起动齿轮传递动力给飞轮齿环，带动飞轮、曲轴转动而起动发动机。

起动机是由直流串激电动机、操纵机构和离合机构所组成。

它专门启动发动机，需要强大的转矩，因此要通过的电流量很大，达到几百安培。

直流电动机在低转速时扭矩大，转速高时扭矩逐渐变小，很适合做起动机之用。

起动机采用直流串激式电动机，转子及定子部分都是用比较粗的矩形截面铜线绕制；驱动机构采用减速齿轮结构；操纵机构采用电磁磁吸方式。

三、启动机的结构和类型1启动机的结构车用启动机一般由串励直流电动机、传动机构和操纵机构三部分组成，如图3-2所示。

（1）串励直流电动机电动机的作用是将蓄电池的电能转换为机械能产生电磁转矩。

串励直流电动机由电枢、磁极、壳体等主要部件构成。

①电枢电枢是直流电动机的旋转部分，包括点数周、转向器、电枢铁心、电枢绕组等部分。

为了获得足够的转矩，通过电枢绕组的电流用较粗的矩形裸铜线绕制而成.换向器由铜制换向片叠压而成，且云母片的高度略低于铜制换向片的高度，为了避免磨损的粉末落入换向器之间造成短路，启动机换向片间云母片的高度一般不能过低，电枢绕组个线圈的端头均焊接在换向器片上，通过换向器和电刷将蓄电池的电流传递给电枢绕组，并适时的改变电枢绕组中电流的方向。

目录摘要 (3)关键词 (3)引言 (4)一、启动机简介 (4)(一)启动系统的组成与作用 (4)(二)启动系统的电路图与工作原理 (4)(三)启动机的结构组成与结构图 (4)(四)启动机的分类 (6)(五)常见启动机的工作原理与原理图及其分析 (6)二、启动机主要部件的维护与检修 (9)(一)电枢的维护与检修 (9)(二)磁场绕组的维护与检修 (9)(三)电刷与电刷架的维护与检修 (10)(四)单向离合器的维护与检修 (10)(五)电磁开关的维护与检修 (10)(六)轴承的检修以及铜套的维护与检修 (11)三、启动机常见故障原因分析与诊断 (11)(一)启动机不转 (11)(二)启动机空转 (11)(三)启动机运转无力 (11)(四)启动机异常发响发热 (12)四、启动机使用中常见注意事项 (12)五、启动系统与启动机常见故障典型案例 (12)六、结论 (13)致谢 (13)参考文献 (14)汽车启动机性能检测故障诊断与维修班级：汽车工程系大08级汽修2班学生: 钦华指导老师：杨秦生老师摘要：本文以汽车启动机为中心，将此文共分为五大部分。

首先概括性地描述了汽车启动系统的组成、工作过程以及原理，紧接着启动机作为汽车启动系统的重要组成部分，详细且全面地介绍启动机的结构组成、所起作用、主要类型以及常见几种启动机的原理图，并以原理图为契机，深刻地叙述了汽车启动机的工作过程与原理。

除此之外，随着汽车保有量的逐年攀升，汽车售后服务质量特别是维修技术还有待进一步加强，否则汽车服务市场难以满足消费者需求，因此此论文还从汽车维修的角度出发，详实地描述了启动机主要部件维护与检修的方法，启动机常见故障的检测步骤和排除方法，最后对于汽车在现实使用中启动机所出现的启动机典型故障案例以及不良反应进行详细分析并介绍诊断与排除方法！关键词：启动系统；启动机；原理；维护与检修；案例；引言：汽车启动系统是汽车发动机五大系统之一，而启动机则为启动系统中的重中之重。
