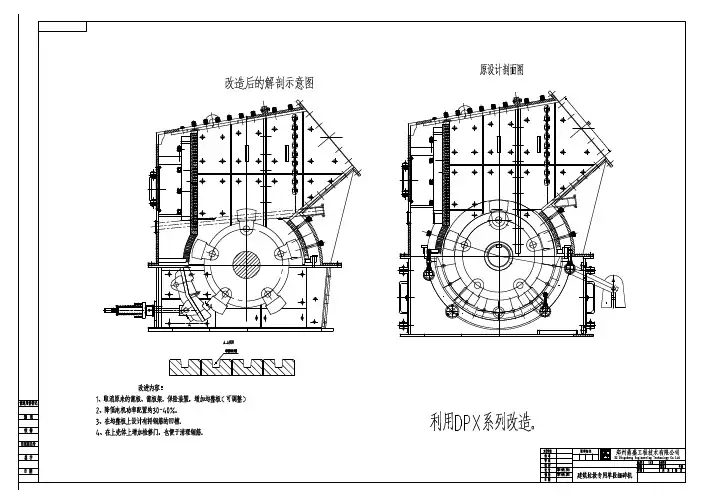

建筑垃圾破碎机示意图-Model

建筑垃圾破碎机设计概述(doc 46页)噬石建筑垃圾破碎机设计摘要在国民经济建设中，旧建筑拆除过程中，必然会产生大量钢筋混凝土。

钢筋混凝土内的钢筋可以回收利用，混凝土破碎后，也同样可以回收利用，钢筋混凝土的破碎工艺和机械设备成为一个国家社会发展水平和综合实力的重要衡量指标。

我国经济正处于高速发展期，基础设施建设成为国内投资最主要的方式。

因此，水泥作为最主要的原材料之一，必然也处于扩张阶段水泥生产过程中，大部分原料要进行粉碎，如石灰石、黏土、铁矿石、煤等。

石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此建筑垃圾破碎在水泥厂的物料破碎中占有比较重要的地位。

破碎过程要比粉磨过程经济方便，合理选择破碎设备非常重要，物料入磨前，尽可能将大物料破碎至均匀、细小的粒度，以减轻粉磨设备的负荷，提高磨机产量，同时也有利于物料的均匀化，提高配料的准确性。

破碎机种类包括：颚式破碎机，反击式破碎机，冲击式破碎机、圆锥破碎机、锤式破碎机、旋回式破碎机、复合式破碎机等。

反击式破碎机由转子，上盖，底座，后架四大部分组成，上盖既是破碎机的外壳，又是与内部结构相辅相成的组成部分，上盖内部的衬板对于石料破碎的粒度和破碎机的工作效率起到至关重要的作用。

上盖的设计既要要求外形的美观又要具有实用性，一台机器外观设计过于花俏会造成加工工艺复杂、制造成本上升，过于臃肿，会造成运输困难的同时也增加了制造的成本。

我在设计过程中着眼于功能性，节约材料，机身轻便，外形大方几个方面，特别是制作材料的选取，选择的材料要兼具经济性和耐用性。

关键词：破碎机；噬石建筑垃圾；工作效率；外观AbstractIn national economic construction, cement is the indispensable basis of raw mate rials. As an important basic industry, cement industry development has become a national and social development level and comprehensive strength is important measure index. The economy of our country is in the period of rapid developmen t, infrastructure construction has become the main mode of domestic investment. Therefore, the cement as the main raw materialalso in the expansion phase.In th e process of cement production, most of the raw material to be crushed, such as li mestone, clay, iron ore, coal and other. Limestone is the productionof cement dos age is the biggest raw material, after mining of large size, high hardness, therefor e limestone crusher in cement plant material crushing occupies a fairly importan t position. Crushing process than grinding process is economical and convenient , reasonable selection of crushing equipment is very important, the material into the grinding, as far aspossible the large crushing to uniform, fine granularity, so as to reduce the grindi ng equipment load, improve mill output, but also conducive to the material unifo rmity, high accuracy of batching. Categories include: crusher jaw crusher, impac t crusher, impact crusher, cone crusher, hammer crusher, gyratory crusher, comp ound crusher etc.. Strike back type crushing machine is composed of a rotor, co ver, a base, a rear rack four parts, the upper cover is broken machine shell, and i s associated with the internal structure of complementcomponent, the inside of the upper cover of the lining board for stone crushing g ranularity and the crusher work efficiency plays an important role in. Cover de sign not only to request the appearance and practicability, a machine design too f ancy will cause complex processing technology, manufacturing cost rises, bloated , will cause the transportation difficulty also increases the cost of manufacture. I am in the design process, focusing on the functional, material saving, light body, generous appearance aspects, especially in making the selection of materials, mat erials selected to both economy and durability.第一章绪论机械工业是国民的装备部，是为国民经济提供装备和为人民生活提供耐用消费品的产业。
