门式刚架课程设计1

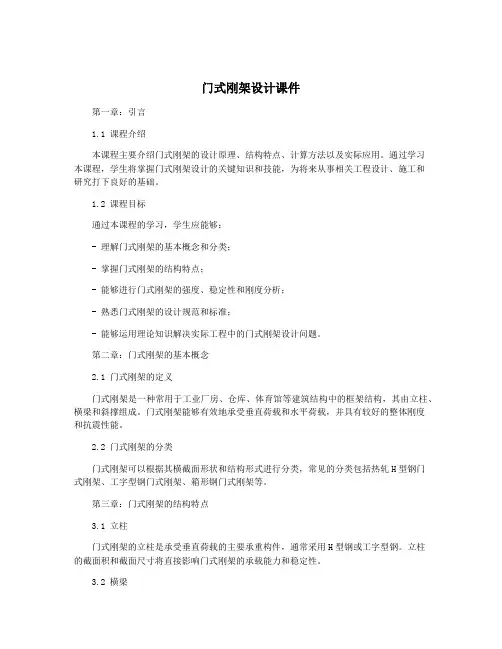

门式刚架设计课件第一章：引言1.1 课程介绍本课程主要介绍门式刚架的设计原理、结构特点、计算方法以及实际应用。

通过学习本课程，学生将掌握门式刚架设计的关键知识和技能，为将来从事相关工程设计、施工和研究打下良好的基础。

1.2 课程目标通过本课程的学习，学生应能够：- 理解门式刚架的基本概念和分类；- 掌握门式刚架的结构特点；- 能够进行门式刚架的强度、稳定性和刚度分析；- 熟悉门式刚架的设计规范和标准；- 能够运用理论知识解决实际工程中的门式刚架设计问题。

第二章：门式刚架的基本概念2.1 门式刚架的定义门式刚架是一种常用于工业厂房、仓库、体育馆等建筑结构中的框架结构，其由立柱、横梁和斜撑组成。

门式刚架能够有效地承受垂直荷载和水平荷载，并具有较好的整体刚度和抗震性能。

2.2 门式刚架的分类门式刚架可以根据其横截面形状和结构形式进行分类，常见的分类包括热轧H型钢门式刚架、工字型钢门式刚架、箱形钢门式刚架等。

第三章：门式刚架的结构特点3.1 立柱门式刚架的立柱是承受垂直荷载的主要承重构件，通常采用H型钢或工字型钢。

立柱的截面积和截面尺寸将直接影响门式刚架的承载能力和稳定性。

3.2 横梁门式刚架的横梁承受横向荷载，连接立柱并支撑屋面或天棚。

横梁通常采用工字型钢、箱形钢或焊接钢板构成，其刚度和稳定性需满足设计要求。

3.3 斜撑门式刚架的斜撑通过连接立柱和横梁来增加结构的稳定性和抗侧移能力，一般采用角钢或圆钢构成。

第四章：门式刚架的设计原则4.1 强度设计门式刚架的设计应满足承载能力和变形要求，根据受力情况和材料特性合理确定截面尺寸和构件的截面积。

4.2 稳定性设计门式刚架的稳定性设计应满足构件的侧向稳定和整体稳定要求，通过合理设置斜撑和连接件来增强结构稳定性。

4.3 刚度设计门式刚架的刚度设计应满足结构在受力工况下的变形限制，通过合理设计构件截面尺寸和刚度布置来保证结构的刚度。

第五章：门式刚架的设计规范和标准5.1 国家标准门式刚架的设计应符合相关国家标准和规范要求，例如《钢结构设计规范》（GB 50017-2017）和《建筑结构荷载标准》（GB 50009-2012）等。

门式刚架厂房毕业设计一、概述门式刚架厂房是指采用门式刚架结构的厂房建筑。

门式刚架结构具有承重能力强、刚度好、稳定性高等优点，被广泛应用于工业厂房、仓储设施等建筑中。

本毕业设计旨在对门式刚架厂房进行设计，并详细介绍设计过程和要点。

二、设计过程1.方案确定：确定门式刚架厂房的功能需求和使用要求，包括使用面积、布局、荷载等。

同时考虑建筑地点、环境、研究当地的气候条件等因素，为后续的设计提供依据。

2.初步设计：根据功能需求和使用要求，进行初步设计。

确定建筑的平面布置、主要尺寸和结构形式等，并对荷载进行初步估算。

初步设计需要考虑地基处理、结构形式、梁柱尺寸和连接方式等。

3.详细设计：在初步设计的基础上，进行详细设计。

详细设计包括对结构的稳定性、强度和刚度进行计算和分析，制定设计方案并进行施工图设计。

同时，需要注意对于安全防火、抗震等方面的要求，并进行相应的措施和设计。

4.结构分析：对门式刚架厂房进行结构分析，包括静力计算和动力计算。

静力计算主要针对厂房荷载的静态影响，包括自重、雪载、风载等；动力计算则主要是针对地震荷载进行计算，考虑到地震对厂房结构的影响。

5.材料选取：根据结构设计的需求，选择适当的材料。

门式刚架厂房一般使用钢材作为主要材料，选择合适的钢材规格和型号，并进行相应的构件和连接设计。

6.图纸绘制：根据详细设计的结果，进行施工图的绘制。

施工图包括平面图、立面图、剖面图等，用于指导施工过程中的具体操作。

7.施工与监测：根据施工图纸，进行门式刚架厂房的实际施工。

同时，需要进行监测和质量检查，确保施工质量符合设计要求。

三、设计要点1.刚架结构设计：门式刚架结构需要满足稳定、强度和刚度等要求，确保厂房的安全性和稳定性。

需要根据荷载情况选择适当的刚度系数和抗弯设计。

2.地基处理：门式刚架厂房的地基需要进行合理的处理，确保地基的承载能力。

可以采用灌注桩、承压桩等方式进行地基加固。

3.连接设计：门式刚架厂房的构件之间需要进行合适的连接设计，确保连接牢固可靠。

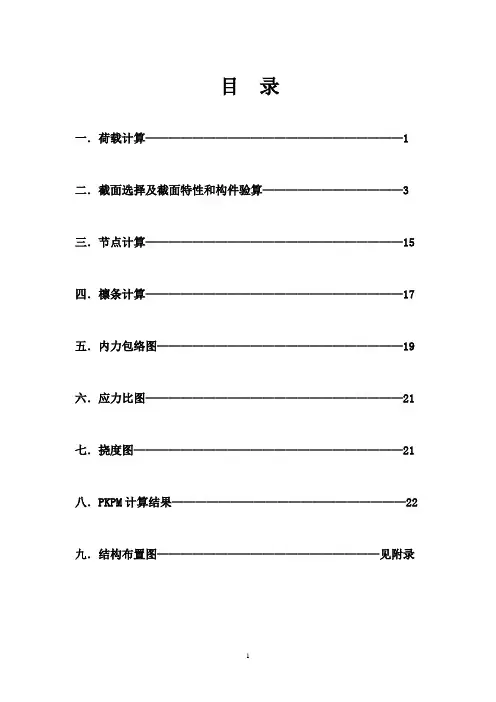

目录一．荷载计算——————————————————————1 二．截面选择及截面特性和构件验算————————————3 三．节点计算——————————————————————15 四．檩条计算——————————————————————17 五．内力包络图—————————————————————19 六．应力比图——————————————————————21 七．挠度图———————————————————————21 八．PKPM计算结果————————————————————22 九．结构布置图———————————————————见附录一、荷载计算1.设计资料跨度：24m，高度：6m，柱距：6m，屋面坡度1/15(α=3.81°)，地震设防烈度为7度，薄壁冷弯型钢檩条，上架彩钢板，板下50厚超细玻璃棉，0.6厚暗扣式无搭接，镀铝锌长尺彩钢板，采光带，钢材采用Q235钢，焊条E43型。

2.荷载1)永久荷载标准值屋面：彩色钢板 0.12KN/m2*6=0.72KN/mZ型檩条 0.06KN/m吊挂设备 0.5KN/m2*6=3KN/m75厚玻璃棉 0.075*0.8=0.06KN/m2， 0.06KN/m*6=0.36KN/m _____________________________________________________________________4.14KN/m墙体（线荷载）：（1.0m以下）: 混凝土多孔砖(空心小砌块)11.8*0.24*=2.83KN/m2混合砂浆粉刷 17*0.04=0.68KN/m2 3.51KN/m23.51KN/m2*0.36=1.265KN/m（1.0m以上）: 彩钢板 0.065KN/m2*5=0.325KN/m50厚玻璃棉 0.05*0.8*5=0.2KN/m2槽型檩条 0.055KN/m0.5宝钢 0.04KN/m圈梁 25KN/m3*0.24*0.64=3.84KN/m_____________________________________________________________________5.725KN/m。

21米门式钢架课程设计一、课程目标知识目标：1. 让学生掌握21米门式钢架的基本结构、特点及应用场景。

2. 使学生了解门式钢架的力学性能，包括承重、稳定性和抗震性等方面的知识。

3. 引导学生掌握门式钢架的施工工艺和安装流程。

技能目标：1. 培养学生运用所学知识分析和解决实际工程问题的能力。

2. 提高学生在团队协作中沟通、协调和解决问题的能力。

3. 培养学生运用现代信息技术查找、筛选和整理相关资料的能力。

情感态度价值观目标：1. 培养学生对建筑结构工程的兴趣，激发他们热爱科学、追求创新的热情。

2. 培养学生尊重劳动、珍惜劳动成果的价值观，提高他们的职业素养。

3. 引导学生关注我国建筑行业的发展，增强他们的民族自豪感和使命感。

课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，培养学生对门式钢架结构的认识和应用能力。

学生特点：初三学生具备一定的物理知识基础，思维活跃，好奇心强，对实践活动有较高的兴趣。

教学要求：注重理论与实践相结合，充分调动学生的主观能动性，引导学生主动参与教学活动，提高他们的实践操作能力。

同时，关注学生的个体差异，因材施教，确保每位学生都能在课程中取得进步。

通过分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 门式钢架结构概述：介绍门式钢架的定义、分类、应用场景及发展历程，使学生建立对门式钢架的整体认识。

2. 门式钢架的力学性能：分析门式钢架的受力特点、承重能力、稳定性和抗震性，结合物理知识，让学生理解其力学原理。

3. 门式钢架结构设计：讲解门式钢架的设计原则、计算方法及相关规范，培养学生运用理论知识解决实际问题的能力。

4. 门式钢架施工工艺：介绍门式钢架的施工流程、安装方法及质量要求，提高学生对施工过程的了解。

5. 门式钢架工程案例：分析典型门式钢架工程案例，让学生了解工程实际应用，增强他们对课程内容的兴趣。

6. 课程实践：组织学生进行21米门式钢架模型的制作和安装，培养学生的动手能力和团队协作精神。

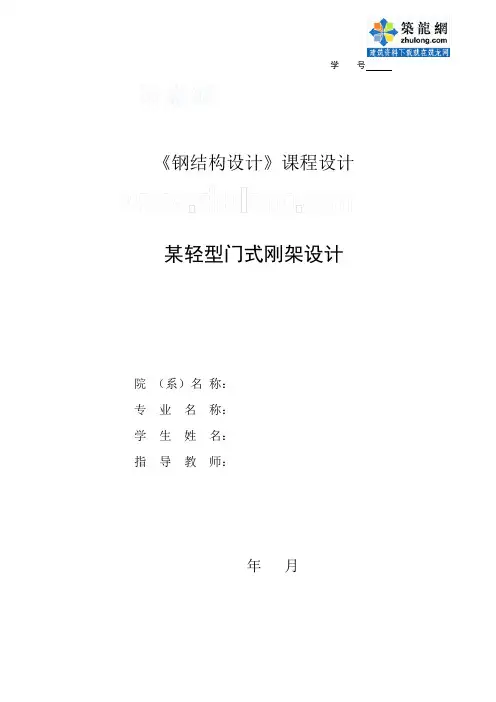

学号《钢结构设计》课程设计某轻型门式刚架设计院（系）名称：专业名称：学生姓名：指导教师：年月《钢结构设计》课程设计计算书目录1.设计资料 ....................................................................................................................... 4 2.荷载计算 .. (5)2.1荷载取值计算：..................................................................................................................................................... 5 （1）屋盖永久荷载标准值（对水平投影面） ..................................................................................................... 5 （2）面可变荷载标准值 ........................................................................................................................................ 5 （3）轻质墙面及柱自重标准值（包括柱、墙骨架等）..................................................................................... 5 （4）风荷载标准值 ................................................................................................................................................ 5 （5）地震作用 ........................................................................................................................................................ 5 2.2各部分作用的荷载标准值计算： ......................................................................................................................... 5 （1）屋面 ................................................................................................................................................................ 5 （2）柱荷载 ............................................................................................................................................................ 5 （3）风荷载标准值 (6)3.内力分析 (6)3.1在恒荷载作用下： ................................................................................................................................................. 6 3.2在活荷载作用下： ................................................................................................................................................. 7 3.3在风荷载作用下： . (8)4.内力组合 ..................................................................................................................... 10 5.刚架设计 (11)5.1截面设计：........................................................................................................................................................... 11 5.2构件验算：........................................................................................................................................................... 11 （1）构件宽厚比验算 .......................................................................................................................................... 11 （2）刚架梁的验算 .............................................................................................................................................. 11 （3）刚架柱的验算 .............................................................................................................................................. 13 （4）验算刚架在风荷载作用下的侧移 .......................................................................................................... 14 5.3节点验算：........................................................................................................................................................... 14 （1）梁柱连接节点 .............................................................................................................................................. 14 （2）横梁跨中节点 . (16)《钢结构设计》课程设计计算书（3）柱脚设计 (17)6.其他构件设计 (18)6.1檩条的设计： (18)（1）荷载及内力 (18)（2）截面选择及截面特性 (19)（3）强度验算 (21)（4）挠度计算 (21)（5）构造要求 (21)6.2隅撑的设计： (21)6.3墙梁的设计： (22)（1）荷载计算 (22)（2）内力计算 (22)（4）挠度计算 (22)参考文献 (23)1.设计资料哈尔滨市某单层工业厂房，采用单跨双坡门式刚架，刚架跨度24m，柱距6m，柱高8m，屋面坡度1/10，地震设防烈度为6度。

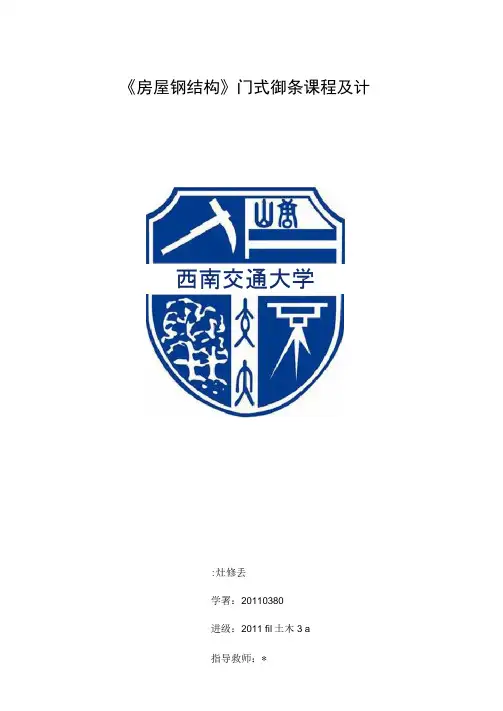

《房屋钢结构》门式御条课程及计西南交通大学:灶修丢学署：20110380进级：2011 fil土木3 a指导救师：*2014年12月•题冃要求现有一单屋门式钢架厂房，布.更一台10t中级工作制林式罩车，单跨叹坡，跖长18m。

设计洪数：h建筑杨安全等级为三级，设计使用年限为50年；2、晟本风庄为0AkN/m2 (50年一遏几B类耙槌度；3、基本煞压为0・35kNM『(50年一遇丿；4•屋面也我为0・3kN/〃?S屋面话我为0.5灯V/〃『；5、抗震设疗烈度为8度•很计地震分俎为笫二组，场地类别为II类，抗震设疗类别为丙类;6、基础顶而标离为0.000m。

结构布.5.形式如国所示:二、输入参救工程名：01**比*比**次次次** PK[] EXE *******次***比亦*亦*也日期:12/18/2014 对间:20:12:44设计主要依煽：《建筑结构持栽规》(GB 50009-2012): 《建筑抗震设计规》(GB 50011-2010); 《钢结构沒计规》(GB 50017-2003);《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002, 2012年板):结果输出・…总隹息•…结构类型：门式刚架轻型房屋钢结构设计规：按《门式创架轻型房屋钢结构妓术规程》计算 结构重要性糸散：1.00 节点总数： 9柱数： 4 梁数： 418050谯立龍(KLM. T)支座约束数：2标准札而总数：5活椅我计算传息：考虑活荷我不利布.8.风持我计算传息：计算凤為我钢材：Q235梁柱勺重计算传息：柱梁勺重都计算也我作用下柱的轴向支形：考虑梁柱勺重计算城大糸数：1.20墓础计算传息：不计算駅础梁创度增丸条數：1.00叔结构净範面面积与毛礼面面获比：0.85门丸创架梁平而的整体務沱性：按庄杏构件脸算叔结构受竝柱家许长细比：400钢结构受庄柱家许长细比：180钢拱（怛+活）彖许烧昧比：1/ 180柱顶家许水平住移/桩高：1/ 180地震作用计算：计算水平地震作用计算振型数：3地震親度：7.00场地土类别：H类附加重量节点數：0设计地震分俎：弟一俎周期折减糸散:0・80地震力计算方法：报童分解出结构阻尼比：0.050按GB5OO1L2O1O地;段效应增丸糸數1.000学行給出全部彖三、柱黑度、穗定、配*笏计算钢柱1蓟面类型=16;布.1.角皮=0;计算长度：Lx= 13.07, Ly=5.5O;长细比：Xx = 52.L 入y=99・2构件长皮=5.50;计算长度糸数：Ux=2.38 Uy=1.00抗震寻级：三级槪面多数：Bl=250. B2=250. H = 600. Tw=6. T1 = 10、T2 = 10轴庄札而分类:X軸:b类.Y柚:c类构件钢号：Q235睑算<:n<CECS102:2002考虑飒板总曲后强皮，强皮计算技制纽合号:123.M=J48・31・N=98・89・M=・74・58・N = -93.62考虑总曲后强皮強度计算应力比=0.483抗剪强度计算控制俎合号:12MV=・43・3O抗剪强度计算应力比=0.126平面後沱计算呆大应力对应俎合号：77.M=・67・25. N = 281.33,M=J27.35.N = -276.05 平面後岌计算黃丸应力(N/mm^mm) =113.21平面後定计算走丸应力比=0.527平而外総岌计算呆大应力(N/mm次mm) =150.69平面外後主计算呆大应力比=0.701门规CECS102:2002腹板濛许爲厚比[H0/TW] =250.00翼塚汆许宽厚比[B/T] =15.00考虑总曲后强皮強度计算应力比=0.483 v 1.0抗剪强度计算应力比=0・126v1.0平而後岌计算黃丸应力vf=215・00平面外稳主计算呆大应力vf=215・OO胺核爲厚比H0/TW=96.67 <[H0/TW] = 250.00翼缘宽厚比B/T=12.20< [B/T]=15.00压杆•平面长细比X =52. < [入]= 180庄杆•平面外长细比X=99.< [入]= 180构件重量(Kg)=366.12呵、票狂盛、稳走、郭筋计算1■钢梁1側而类空=27;布更角>1=0;计算长皮：Lx=18・O9.Ly=3・OO构件长度=3.01;计算长度糸數：Ux=6.00 Uy=1.00抗;較寻级：三级曼札面 H 形武面H： B1 =250. B2=250. HI =600, H2=450T1=6T2 = 10T3 = 10軸压札而分类:X軸:b类•丫轴:c类构件钢号：Q235睑算规：门规CECS102:2002•一揣的咅矩包络…梁下部受竝：截J面 1 2 3 4 5 6 7 专矩-28.81 -25.67 -26.71 -27.17 •27.06-27.11 -29.32梁上部受竝：槪而 1 2 3 4 5 6 7吝矩 144.94 117.73 97.98 78.91 60.52 43.08 32.58考虑矗曲后强友强度计算应力比=0.457 抗剪强度计算应力比=0.144平面移岌呆大应力(N/mm 次mm) = 91.79 平面移岌计算黄大应力比=0.427 平面外移定呆大应力(N/mm*mm) = 88.55 平面外移主计算浚大应力比=0.412考虑矗曲后強皮计算应力比=0.457 v 1.0 抗剪强度计算应力比=0」44 < 1.0 平面後岌呆大应力vf= 215.00 平面外移走呆大应力vf= 215.00飒板离厚比 H0/TW= 84.17 < [H0/TW]= 250.00 (CECS102:2002) 真缘宽厚比 B/T = 12.20 v[B/T] = 15.00斜梁帔度初始值：1/10.00 变形后斜梁恢度走小值：1/10.28 雯形后斜梁败度敌支率=0.027<1/3构件变量(Kg) = 190.052■钢柴3槪面类空=27;布五角皮=0;计算长皮：Lx=18.09,Ly=3.00 构件长度=3.01;计算长度糸数：Ux=6.00 Uy=1.00抗震*级j 三级雯札面 H 形就面 H ： Bl= 250. B2= 250, H1=450. H2 = 600 T1=6 T2 = 10 T3 = 10轴压札而分类:X 軸:b 类•丫轴：c 类构件钢号：Q235脸算规：门规CECS102:2002 •-杲的杏矩包络… 梁下部受竝： 札面 1234567…(怛+话)票的相对挠度(mm)―武面1 2 3 4 5 6 抚皮值 0.00-0.020.070.250.510.817 1.14呆大挠度值= 1.1呆丸猊度/梁跖度=1/7910弯矩-7634 -76.03 -73.78 -65.87 -52.31 -34.94 -29.32梁上部受竝：札面 1 2 3 4 5 6 7 弯矩0.00 0.05 3.267.03 1135 16.23 32.58 考虑矗曲后强度強度计算应力比=0.279抗剪强度计算应力比=0.097平面後岌呆大应力（N/mm-mm） =56.33平而隽岌计算浚丸应力比=0.262平面外緩主呆大应力（N/mm*mm） =54.20平而外後支计算呆大应力比=0.252考虑总曲后强皮计算应力比=0・279v1.0抗剪强度计算应力比=0・097v1.0平而後灾呆大应力v f= 215.00平面外緩走呆大应力vf= 215.00廡板爲厚比H0/TW= 80.00 <[HO/TW]=25O.OO （CECS102:2002）翼缘宽厚比BfT =12.20 <[B/T] =15.00…（怕+活）染的相对挠度（mm）…粒面 1 2 3 4 5 6 7挠度值0.00 1.75 2.80 3.16 2.89 2.14 1」4呆大挠度值=3.16 呆大挠度/染跖度=1/2866斜梁坡度初始值：1/10.00变形后斜梁恢皮呆小值：1/10.32麦形后斜洙如率=0.0引vl/3构件重量（Kg）= 373.00五、各种椅栽俎合枝貞下的絵算1. 庵持我作用下柱顶浚丸水平（X向丿佞移：节点⑶.水平住移dx= 3.58O（mm） = H/20952. 地;較荷我作用下柱顶瑜大水平（X向丿伐移：节点⑶.水平伐移dx= 3.934（mm） = H/19073. 梁的（怛+活）呆大疣度：搽（4）.挠烙比= 1/28664、风我作用下柱顶呆丸水平伐秒：H/2095＜杜顶伐移家许血H/1805、地震作用下柱顶亲大水平住移：H/1907＜柱顶後移戏许值：H/1806、梁的(怛+活)釆丸起跻比：1/2866＜梁的汆许拢跨比：1/180所有钢柱的总重量(Kg) = 999 所冇钢梁的总重量(Kg) = 1126 钢染与叔柱重量之和(Kg) =2125PK11计算结束。

门式刚架设计讲解《门式刚架设计讲解篇一》嘿，今天咱们就来唠唠门式刚架设计这档子事儿。

你可能一听到“门式刚架”这词儿，就觉得特高大上，特神秘，其实啊，没那么玄乎。

门式刚架就像是建筑界的超级英雄，默默地撑起很多厂房、仓库之类的建筑。

想象一下，那些大厂房，就像一个个巨人，而门式刚架呢，就是巨人的骨架。

这骨架可不能随随便便搭，这里面讲究可多了去了。

咱先从结构形式说起。

门式刚架一般由刚架柱和刚架梁组成，它们就像一对好兄弟，互相支撑着。

柱子像两个坚强的卫士，稳稳地扎在地上，而梁呢，就像一条扁担，挑着屋顶的重量。

这两者的连接可不像咱们用胶水粘个纸飞机那么简单，那得通过节点，这个节点啊，就像是关节一样，得灵活又牢固。

我记得我刚开始接触门式刚架设计的时候，那真是一头雾水。

看着那些复杂的计算公式，感觉就像看天书似的。

什么弯矩、剪力的，我就想啊，这都是啥呀？就好比你进了一个满是外星符号的房间，完全摸不着头脑。

当时我就觉得，这门式刚架设计是不是不适合我啊？也许我就不是干这个的料。

但是呢，后来我慢慢深入了解，就发现了其中的乐趣。

比如说在确定刚架的跨度和高度的时候，这就像是给巨人定制衣服一样。

跨度大了，梁可能就受不了；高度矮了呢，又感觉整个建筑很压抑。

就像人穿衣服，太大了不合身，太小了又紧巴巴的。

在设计过程中，荷载计算也是个大问题。

风荷载、雪荷载、活荷载，这些就像一群调皮的小怪兽，时不时地给门式刚架找麻烦。

你得把这些小怪兽都考虑周全了，不然这个“巨人”可能就会被风吹倒或者被雪压垮。

这时候你可能会问，那怎么才能准确计算这些荷载呢？哎，这就需要参考很多规范啦，那些规范就像武林秘籍一样，得慢慢钻研。

门式刚架的材料选择也很关键。

钢材就像是建筑的肌肉，要选对了才能让门式刚架有足够的力量。

你要是选个软趴趴的钢材，那就像给巨人安了个病弱的身体，肯定不行。

有时候我就在想，是不是越贵的钢材就越好呢？其实也不一定，得根据实际情况来。

就像你买鞋子，不是最贵的就一定最适合你走路。

《房屋钢结构》门式钢架课程设计姓名：杜修磊学号：20110380班级：2011级土木3班指导教师：张杰2014年12月一、题目要求现有一单层门式钢架厂房，布置一台10t 中级工作制桥式吊车，单跨双坡，跨长18m 。

设计参数：1、建筑物安全等级为三级，设计使用年限为50年；2、基本风压为2/4.0m kN （50年一遇），B 类粗糙度；3、基本雪压为2/35.0m kN （50年一遇）；4、屋面恒载为2/3.0m kN ，屋面活载为2/5.0m kN ；5、抗震设防烈度为8度，设计地震分组为第二组，场地类别为II 类，抗震设防类别为丙类；6、基础顶面标高为0.000m 。

结构布置形式如图所示：二、输入参数工程名: 01************ PK11.EXE *****************日期:12/18/2014时间: 20:12:44设计主要依据:《建筑结构荷载规范》(GB 50009-2012);《建筑抗震设计规范》(GB 50011-2010);《钢结构设计规范》(GB 50017-2003);《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002，2012年版);结果输出---- 总信息----结构类型: 门式刚架轻型房屋钢结构设计规范: 按《门式刚架轻型房屋钢结构技术规程》计算结构重要性系数: 1.00节点总数: 9柱数: 4梁数: 4支座约束数: 2标准截面总数: 5活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 计算风荷载钢材: Q235梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85门式刚架梁平面内的整体稳定性: 按压弯构件验算钢结构受拉柱容许长细比: 400钢结构受压柱容许长细比: 180钢梁(恒+活)容许挠跨比: l / 180柱顶容许水平位移/柱高: l / 180地震作用计算: 计算水平地震作用计算振型数： 3地震烈度：7.00场地土类别：Ⅱ类附加重量节点数：0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.050按GB50011-2010 地震效应增大系数1.000窄行输出全部内容三、柱强度、稳定、配筋计算钢柱 1截面类型=16; 布置角度= 0; 计算长度：Lx= 13.07, Ly=5.50; 长细比：λx=52.1, λy=99.2构件长度= 5.50; 计算长度系数: Ux=2.38 Uy=1.00抗震等级: 三级截面参数: B1=250, B2=250, H=600, Tw=6, T1=10, T2=10轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q235验算规范: 门规CECS102:2002考虑腹板屈曲后强度，强度计算控制组合号:123,M=-148.31,N=98.89,M=-74.58,N= -93.62考虑屈曲后强度强度计算应力比 = 0.483抗剪强度计算控制组合号:123,V=-43.30抗剪强度计算应力比 =0.126平面内稳定计算最大应力对应组合号:77,M=-67.25, N=281.33,M=-127.35,N= -276.05平面内稳定计算最大应力 (N/mm*mm) =113.21平面内稳定计算最大应力比 =0.527平面外稳定计算最大应力 (N/mm*mm) =150.69平面外稳定计算最大应力比 =0.701门规CECS102:2002腹板容许高厚比 [H0/TW] =250.00翼缘容许宽厚比 [B/T] =15.00考虑屈曲后强度强度计算应力比= 0.483 < 1.0抗剪强度计算应力比 = 0.126 < 1.0平面内稳定计算最大应力 < f=215.00平面外稳定计算最大应力 < f=215.00腹板高厚比 H0/TW=96.67 <[H0/TW]=250.00翼缘宽厚比 B/T=12.20 < [B/T]=15.00压杆,平面内长细比λ=52. ≤ [λ]=180压杆,平面外长细比λ=99.≤ [λ]=180构件重量 (Kg)=366.12四、梁强度、稳定、配筋计算1、钢梁 1截面类型=27; 布置角度=0;计算长度： Lx=18.09, Ly=3.00构件长度= 3.01; 计算长度系数: Ux=6.00 Uy=1.00抗震等级: 三级变截面 H 形截面 H: B1=250, B2=250, H1=600, H2=450 T1=6 T2=10 T3=10轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q235验算规范: 门规CECS102:2002--- 梁的弯矩包络 ---梁下部受拉:截面 1 2 3 4 5 6 7弯矩 -28.81 -25.67 -26.71 -27.17 -27.06 -27.11 -29.32梁上部受拉:截面 1 2 3 4 5 6 7弯矩 144.94 117.73 97.98 78.91 60.52 43.08 32.58 考虑屈曲后强度强度计算应力比 =0.457抗剪强度计算应力比 = 0.144平面内稳定最大应力 (N/mm*mm) = 91.79平面内稳定计算最大应力比 =0.427平面外稳定最大应力(N/mm*mm) = 88.55平面外稳定计算最大应力比 = 0.412考虑屈曲后强度计算应力比 = 0.457 < 1.0抗剪强度计算应力比 = 0.144 < 1.0平面内稳定最大应力 < f= 215.00平面外稳定最大应力 < f= 215.00腹板高厚比 H0/TW= 84.17 < [H0/TW]= 250.00 (CECS102:2002)翼缘宽厚比 B/T = 12.20 < [B/T] = 15.00--- (恒+活)梁的相对挠度 (mm) ---截面 1 2 3 4 5 6 7 挠度值 0.00 -0.02 0.07 0.25 0.51 0.81 1.14最大挠度值 = 1.14 最大挠度/梁跨度 = 1/7910斜梁坡度初始值: 1/10.00变形后斜梁坡度最小值: 1/10.28变形后斜梁坡度改变率 = 0.027<1/3构件重量 (Kg)=190.052、钢梁 3截面类型= 27; 布置角度= 0;计算长度： Lx=18.09, Ly=3.00构件长度= 3.01; 计算长度系数: Ux=6.00 Uy=1.00抗震等级: 三级变截面 H 形截面 H: B1= 250, B2= 250, H1=450, H2=600 T1=6 T2=10 T3=10轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q235验算规范: 门规CECS102:2002--- 梁的弯矩包络 ---梁下部受拉:截面 1 2 3 4 5 6 7弯矩 -76.34 -76.03 -73.78 -65.87 -52.31 -34.94 -29.32梁上部受拉:截面 1 2 3 4 5 6 7 弯矩 0.00 0.05 3.26 7.03 11.35 16.23 32.58考虑屈曲后强度强度计算应力比 = 0.279抗剪强度计算应力比 = 0.097平面内稳定最大应力 (N/mm*mm) =56.33平面内稳定计算最大应力比 =0.262平面外稳定最大应力(N/mm*mm) =54.20平面外稳定计算最大应力比 =0.252考虑屈曲后强度计算应力比 = 0.279<1.0抗剪强度计算应力比 = 0.097<1.0平面内稳定最大应力 < f= 215.00平面外稳定最大应力 < f= 215.00腹板高厚比 H0/TW= 80.00 <[H0/TW]=250.00 (CECS102:2002)翼缘宽厚比 B/T = 12.20 <[B/T] =15.00--- (恒+活)梁的相对挠度 (mm) ---截面 1 2 3 4 5 6 7 挠度值 0.00 1.75 2.80 3.16 2.89 2.14 1.14最大挠度值 =3.16 最大挠度/梁跨度 = 1/ 2866斜梁坡度初始值: 1/10.00变形后斜梁坡度最小值: 1/10.32变形后斜梁坡度改变率 = 0.031<1/3构件重量 (Kg)= 373.00五、各种荷载组合模式下的验算1、风荷载作用下柱顶最大水平（X 向）位移:节点(3), 水平位移 dx= 3.580(mm) = H / 20952、地震荷载作用下柱顶最大水平（X 向）位移:节点(3), 水平位移 dx= 3.934(mm) = H /19073、梁的(恒+活)最大挠度:梁( 4), 挠跨比 = 1 /28664、风载作用下柱顶最大水平位移:H/2095< 柱顶位移容许值: H/1805、地震作用下柱顶最大水平位移:H/1907< 柱顶位移容许值: H/1806、梁的(恒+活)最大挠跨比:1/2866< 梁的容许挠跨比: 1/180所有钢柱的总重量 (Kg)=999所有钢梁的总重量 (Kg)=1126钢梁与钢柱重量之和 (Kg)=2125-----PK11 计算结束-----。

门式刚架计算书1、设计资料 (1)厂房柱网布置厂房为单跨双坡门式刚架（见图1－1）。

长度90m ，柱距6m ，跨度18m ，门式刚架檐高9m ，屋面坡度为1：10。

图1－1 门式刚架简图 (2)材料选用屋面材料：单层彩板。

墙面材料：单层彩板。

天沟：钢板天沟 (3)结构材料材质钢材：235Q ，22215/,125/v f N mm f N mm == 基础混凝土：225,12.5/c C f N mm = (4)荷载（标准值）Ⅰ静载：有吊顶（含附加荷载）0.52kN m Ⅱ活载：20.5/kN mⅢ风载：基本风压200.35/W kN m =，地面粗糙度为B 类，风载体型系数按《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）封闭式建筑类型中间区的风荷载体型系数采用。

确定Z 值： ①180.1 1.8,2z 3.6m m ⨯==②0.40.49 3.6,2z 7.2H m m =⨯==取较小值为3.6m ，根据《门式刚架轻型房屋钢结构技术规程》表A.0.2-1注3，因柱距6 3.6m m >，故风荷载取中间值。

详见图1－2所示图1－2 风荷载体型系数示意图（左风）Ⅳ雪荷载：20.2/kN m (5)其它本课程设计不考虑地震作用 2、荷载计算 (1)荷载取值屋面静载：20.5/kN m 屋面活载：20.5/kN m 轻质墙面及柱自重（包括柱、墙骨架）：20.5/kN mm风荷载：基本风压20 1.050.350.37/W kN m ⨯＝＝，按地面粗糙度为B 类； 以柱顶为准风压高度变化系数211.0,0.37/z w kN m μ==； 以屋顶为准风压高度变化系数221.0,0.37/z w kN m μ== (2)各部分作用荷载1)屋面静载 标准值：0.56 3.0/kN m ⨯=活载 标准值：0.56 3.0/kN m ⨯= 2)柱荷载静载 标准值：0.56 3.0/kN m ⨯= 3)风荷载迎风面：柱上0.3760.250.555/w q kN m =⨯⨯= 横梁上0.376 1.0 2.22/w q kN m =-⨯⨯=- 背风面：柱上0.3760.55 1.22/w q kN m =-⨯⨯=- 横梁上0.3760.65 1.44/w q kN m =-⨯⨯=- 3、内力分析采用结构力学求解器求解内力，计算简图及结果如下：(1)静载作用下的内力计算图3-1-1 静载内力计算简图（单位：KN/m）图3-1-2 静载作用下弯矩图（单位：KN·m）图3-1-3 静载作用下剪力图（单位：KN）图3-1-4 静载作用下轴力图（单位：KN） (2)活载作用下的内力计算图3-2-1 活载内力计算简图（单位：KN/m）图3-2-2 活载作用下弯矩图（单位：KN·m）图3-2-3 活载作用下剪力图（单位：KN）图3-2-4 活载作用下轴力图（单位：KN）(3)风载作用下的内力计算1)左风情况下：图3-3-1 左风载内力计算简图（单位：KN/m）图3-3-2 左风载作用下弯矩图（单位：KN·m）图3-3-3 左风载作用下剪力图（单位：KN）图3-3-4 左风载作用下轴力图（单位：KN）2)右风情况下：右风荷载作用下，个内力图与左风荷载作用下的内力图刚好对称，不再画出。

《房屋钢结构》门式钢架课程设计姓名：杜修磊 学号：20110380 班级：2011级土木3班 指导教师：张杰2014年12月西南交通大学AU A一、题目要求现有一单层门式钢架厂房，布置一台10t中级工作制桥式吊车，单跨双坡，跨长18m设计参数：1、建筑物安全等级为三级，设计使用年限为50年；2、基本风压为0.4kN/m2（50年一遇），B类粗糙度；3、基本雪压为0.35kN/m2（50年一遇）；4、屋面恒载为0.3kN/m2，屋面活载为0.5kN/m2；5、抗震设防烈度为8度，设计地震分组为第二组，场地类别为II类，抗震设防类别为丙类;6、基础顶面标高为0.000m。

结构布置形式如图所示：谁立违（KLHD钢结构设计规范》 （GB 50017-2003）; 门式刚架轻型房屋钢结构技术规程》（CECS 102:2002 ， 2012 年版）;结果输出- 总信息 ---结构类型 : 门式刚架轻型房屋钢结构设计规范 : 按《门式刚架轻型房屋钢结构技术规程》计算 结构重要性系数 : 1.00 节点总数 : 9 柱数 : 4 梁数 :4支座约束数 : 2 标准截面总数 : 5 活荷载计算信息 : 考虑活荷载不利布置 风荷载计算信息 : 计算风荷载 钢材 : Q235梁柱自重计算信息 : 柱梁自重都计算 恒载作用下柱的轴向变形 : 考虑 梁柱自重计算增大系数 : 1.20 基础计算信息 : 不计算基础 梁刚度增大系数 : 1.00 钢结构净截面面积与毛截面面积比 : 0.85 门式刚架梁平面内的整体稳定性 : 按压弯构件验算 钢结构受拉柱容许长细比 : 400 钢结构受压柱容许长细比 : 180 钢梁（恒+活）容许挠跨比 : l / 180 柱顶容许水平位移 /柱高: l / 180 地震作用计算 : 计算水平地震作用 计算振型数： 3 地震烈度： 7.00 场地土类别：n 类附加重量节点数： 0 设计地震分组：第一组 周期折减系数 :0.80 地震力计算方法：振型分解法 结构阻尼比： 0.050 按 GB50011-2010 地震效应增大系数 1.000 窄行输出全部内容三、柱强度、稳定、配筋计算钢柱 1截面类型=16;布置角度=0;计算长度：Lx= 13.07, Ly=5.50; 长细比：入x=52.1, 入 y=99.2 构件长度 = 5.50; 计算长度系数 : Ux=2.38 Uy=1.00 抗震等级 : 三级 截面参数 : B1=250, B2=250, H=600, Tw=6, T1=10, T2=10 轴压截面分类:X 轴:b 类,Y 轴:c 类 构件钢号： Q235 验算规范 : 门规 CECS102:2002考虑腹板屈曲后强度，强度计算控制组合号 :123,M=-148.31,N=98.89,M=-74.58,N=-93.62考虑屈曲后强度强度计算应力比 = 0.483 抗剪强度计算控制组合号 :123,V=-43.30 抗剪强度计算应力比 =0.126平面内稳定计算最大应力对应组合号:77,M=-67.25,N=281.33,M=-127.35,N=二、输入参数工程名 : 01************PK11.EXE *****************设计主要依据建筑结构荷载规范》 建筑抗震设计规范》 日期 :12/18/2014 时间 : 20:12:44(GB 50009-2012);(GB 50011-2010);-276.05平面内稳定计算最大应力(N/mm*mm) =113.21 平面内稳定计算最大应力比=0.527 平面外稳定计算最大应力(N/mm*mm) =150.69 平面外稳定计算最大应力比=0.701门规CECS102:2002腹板容许高厚比[H0/TW] =250.00 翼缘容许宽厚比[B/T] =15.00考虑屈曲后强度强度计算应力比= 0.483 < 1.0 抗剪强度计算应力比= 0.126 < 1.0 平面内稳定计算最大应力< f=215.00平面外稳定计算最大应力< f=215.00腹板高厚比H0/TW=96.67 <[H0/TW]=250.00 翼缘宽厚比B/T=12.20 < [B/T]=15.00压杆，平面内长细比入=52. < [入]=180压杆，平面外长细比入=99. < [入]=180构件重量(Kg)=366.12四、梁强度、稳定、配筋计算1 、钢梁1截面类型=27; 布置角度=0; 计算长度：Lx=18.09, Ly=3.00 构件长度= 3.01; 计算长度系数: Ux=6.00 Uy=1.00 抗震等级: 三级变截面H 形截面H: B1=250, B2=250, H1=600, H2=450 T1=6 T2=10 T3=10 轴压截面分类:X 轴:b 类, Y 轴:c 类构件钢号：Q235验算规范: 门规CECS102:2002--- 梁的弯矩包络---梁下部受拉:截面 1 2 3 4 5 6 7弯矩-28.81 -25.67 -26.71 -27.17 -27.06 -27.11 -29.32梁上部受拉:截面 1 2 3 4 5 6 7弯矩144.94 117.73 97.98 78.91 60.52 43.08 32.58考虑屈曲后强度强度计算应力比=0.457 抗剪强度计算应力比= 0.144 平面内稳定最大应力(N/mm*mm) = 91.79 平面内稳定计算最大应力比=0.427 平面外稳定最大应力(N/mm*mm) = 88.55 平面外稳定计算最大应力比= 0.412考虑屈曲后强度计算应力比= 0.457 < 1.0 抗剪强度计算应力比= 0.144 < 1.0 平面内稳定最大应力< f= 215.00 平面外稳定最大应力< f= 215.00 腹板高厚比H0/TW= 84.17 < [H0/TW]=250.00 (CECS102:2002) 翼缘宽厚比B/T = 12.20 < [B/T] = 15.00--- ( 恒+活)梁的相对挠度(mm) ---截面 1 2 3 4 5 6 7挠度值0.00 -0.02 0.07 0.25 0.51 0.81 1.14最大挠度值= 1.14 最大挠度/ 梁跨度= 1/7910 斜梁坡度初始值: 1/10.00变形后斜梁坡度最小值: 1/10.28 变形后斜梁坡度改变率= 0.027<1/3构件重量(Kg)=190.052 、钢梁3截面类型= 27; 布置角度= 0; 计算长度：Lx=18.09, Ly=3.00 构件长度= 3.01; 计算长度系数: Ux=6.00 Uy=1.00 抗震等级: 三级变截面H 形截面H: B1= 250, B2= 250, H1=450, H2=600 T1=6 T2=10 T3=10 轴压截面分类:X 轴:b 类, Y 轴:c 类构件钢号：Q235验算规范: 门规CECS102:2002--- 梁的弯矩包络---梁下部受拉:截面 1 2 3 4 5 6 7弯矩-76.34 -76.03 -73.78 -65.87 -52.31 -34.94 -29.32梁上部受拉:截面 1 2 3 4 5 6 7弯矩0.00 0.05 3.26 7.03 11.35 16.23 32.58考虑屈曲后强度强度计算应力比= 0.279 抗剪强度计算应力比= 0.097 平面内稳定最大应力(N/mm*mm) =56.33 平面内稳定计算最大应力比=0.262 平面外稳定最大应力(N/mm*mm) =54.20 平面外稳定计算最大应力比=0.252考虑屈曲后强度计算应力比= 0.279<1.0抗剪强度计算应力比= 0.097<1.0平面内稳定最大应力< f= 215.00平面外稳定最大应力< f= 215.00腹板高厚比H0/TW= 80.00 <[H0/TW]=250.00 (CECS102:2002) 翼缘宽厚比B/T = 12.20<[B/T] =15.00--- ( 恒+活) 梁的相对挠度(mm) ---截面 1 2 3 4 5 6 7挠度值0.00 1.75 2.80 3.16 2.89 2.14 1.14最大挠度值=3.16 最大挠度/梁跨度= 1/ 2866斜梁坡度初始值: 1/10.00变形后斜梁坡度最小值: 1/10.32变形后斜梁坡度改变率= 0.031<1/3构件重量(Kg)= 373.00五、各种荷载组合模式下的验算1、风荷载作用下柱顶最大水平( X 向)位移:节点(3), 水平位移dx= 3.580(mm) = H / 20952、地震荷载作用下柱顶最大水平( X 向)位移:节点(3), 水平位移dx= 3.934(mm) = H /19073、梁的( 恒+活)最大挠度:梁( 4), 挠跨比= 1 /28664、风载作用下柱顶最大水平位移:H/2095< 柱顶位移容许值: H/1805、地震作用下柱顶最大水平位移:H/1907< 柱顶位移容许值: H/1806、梁的( 恒+活)最大挠跨比:1/2866< 梁的容许挠跨比: 1/180所有钢柱的总重量(Kg)=999所有钢梁的总重量(Kg)=1126 钢梁与钢柱重量之和(Kg)=2125 ---- P K11 计算结束。

门式钢架设计实例计算书设计说明：本设计为门式钢架结构，用作工业厂房，设计荷载包括自重荷载、活荷载和风荷载。

本文将详细介绍该结构的设计计算。

一、荷载计算1.1 自重荷载本结构的自重荷载为每平方米40kg。

1.2 活荷载根据工业厂房的使用情况，本结构的活荷载为每平方米300kg。

1.3 风荷载根据当地的气象情况和设计规范，本结构的基本风压为0.6kN/m2，按照结构类别为3类，结构重要性系数为1，地面粗糙度系数为B，风向系数为1.2计算得出风荷载为每平方米1.44kN。

二、结构计算2.1 稳定性分析首先进行稳定性分析，根据工业厂房的结构特点，本结构采用门式结构，悬臂梁的跨度为12米。

采用单跨分析的方法，分析单跨悬臂梁的稳定性。

按照设计规范，门式结构各构件轴力应在允许范围内，轴力比不得大于0.7。

通过计算，单跨悬臂梁的极限状态下轴力比为0.6，因此结构的稳定性满足设计要求。

2.2 强度计算其次进行强度计算，采用配筋设计的方法，根据结构荷载和构件的截面性质计算每个构件所需的钢材强度和配筋。

按照设计规范，各构件的强度应在允许范围内，杆件的屈曲和轴心受拉受压强度比不得小于0.9。

通过计算得出，本结构各构件满足设计要求。

2.3 钢材选型根据结构荷载和强度要求，选用Q345钢材，柱截面为H150×150×7×10，梁截面为H250×125×6×9。

三、结构检验采用有限元分析软件进行结构检验，确认结构的合理性。

通过有限元分析，检验结果满足设计要求。

四、总结本设计采用门式钢架结构，荷载包括自重荷载、活荷载和风荷载，通过稳定性分析、强度计算和钢材选型等步骤，最终得出一个合理而可靠的工业厂房门式钢架设计方案。

河北建筑工程学院课程设计任务书课程名称：钢结构设计系别：土木工程专业：土木工程班级：学号：学生姓名：指导教师：刘仲洋职称：讲师年月日钢结构课程设计—轻型门式刚架结构设计任务书—一、课程设计目的钢结构课程设计是教学计划中一个重要的实践教学环节，能够培训和提高学生的基本技能，使学生得到系统的工程师的基本训练以及对实际工程结构工作的认识，并对巩固所学的理论知识具有重要作用。

因此，课程设计是钢结构课程的重要教学环节之一。

通过课程设计，使学生明确如下目的：1．复习和巩固加深对已学的钢结构基本构件中轴心受力构件及压弯、拉弯构件等章节的理论知识。

2．了解钢结构设计的一般程序和设计计算内容，为毕业设计及今后从事实际设计、施工等工作奠定基础。

3．掌握钢结构中门式刚架轻型房屋钢结构的一般设计步骤与方法，如：（1）了解门式刚架轻型钢结构的结构组成及各部分构件的作用；（2）了解门式刚架轻型钢结构的结构平面布置及变形缝、支撑等设计原则；（3）确定门式刚架轻型钢结构的计算单元及计算简图；（4）掌握门式刚架轻型钢结构的荷载计算及受力分析；（5）掌握门式刚架轻型钢结构的内力分析方法，对梁、柱为变截面的刚架进行内力分析时，应计入截面变化对内力分布的影响。

（6）确定门式刚架轻型钢结构梁、柱的控制截面、几种内力组合以及最不利内力的求解。

（7）掌握门式刚架轻型钢结构构件的截面设计与验算，以及构件间连接节点的设计与构造。

（8）明确门式刚架轻型钢结构柱脚的构造与设计方法。

（9）掌握钢结构施工图的绘制方法和制图规定。

（10）学习书写钢结构计算书。

（11）学习运用各种规范、图集及手册进行结构设计。

二、设计资料某车间为单跨双坡门式刚架，见图1所示，屋面坡度为1:15，刚架为变截面梁、柱，柱脚铰接，柱距6m，厂房总长60m，跨度分别为24m、30m、36m，其余尺寸见表1。

1刚架简图刚架尺寸（mm）表1材料采用Q235-B、Q345-B二种钢材，焊条对应采用E43型及E50型。

TONGJI UNIVERSITY 《建筑钢结构课程设计》课程作业 课题名称 门式钢架设计
