高压柜电气调试方案范本
高压柜电气调试方案电气设备的调试是确保设备正常运行的重要步骤。
而在高压柜电气设备的调试中，更加需要严谨性和谨慎性。
本文将探讨高压柜电气调试方案，以及调试过程中需要注意的事项。
1. 高压柜电气调试方案概述高压柜是一种用于电力系统中的主要设备，其主要功能是对来自输电系统的电力进行分配和控制。
高压柜中安装了各种电气元件，如断路器、负荷开关、继电器等等。
因此，在高压柜电气设备调试中，需要对这些元件进行监测和测试，以确保其正常运行。
高压柜电气调试方案一般分为以下几个部分：1.1 前期准备在进行高压柜电气设备调试前需要做好一系列的准备工作。
首先需要制定调试方案，包括测试方法、测试仪器和测试步骤。
其次需要准备调试所需的仪器和工具，如数字万用表、电压表、电流表、万能表等。
在准备阶段，还需要检查设备是否符合要求。
对于高压柜电气设备的接线箱、绝缘子、导电路径等需要进行检查和维护。
此外，还需要检查高压柜设备的信号线是否连接正确，以及电气设备的参数是否设置正确。
1.2 测试步骤在进行高压柜电气设备调试时，需要按照一定的测试步骤来进行。
测试步骤一般包括以下内容：1.2.1 检查高压柜设备的连接状态在进行高压柜电气设备调试时，首先需要检查高压柜电气设备的连接状态。
这包括检查设备的接线是否正确、绝缘子是否符合要求、导电路径是否通畅等等。
1.2.2 测试电源电压测试电源电压是高压柜电气设备调试的重要步骤之一。
测试电源电压可以帮助我们检查设备的供电情况，以及监测设备是否存在电动势偏差等情况。
为了确保测试结果的准确性，我们需要使用数字万用表或电压表来进行测试。
1.2.3 测试电流在进行高压柜电气设备调试时，需要测试其电流。
测试电流是为了确保设备是否能正常工作，以及避免设备因电流过大而导致短路或过载等情况。
在进行测试时，一般需要使用电流表来测量电流值。
1.2.4 测试控制电路在进行高压柜电气设备调试时，需要测试其控制电路。
这是因为控制电路一般会直接影响设备的输出信号。
高压输电线路的安装调试方案
高压输电线路的安装调试方案引言本文档旨在为高压输电线路的安装调试提供一个详细的方案。
本方案将涵盖安装和调试的各个阶段，以确保高压输电线路能够安全可靠地运行。
背景高压输电线路是将电能从发电厂传输到各个地区的重要设施。
为了确保输电线路的正常运行，正确的安装调试过程是非常关键的。
安装调试方案阶段一：前期准备1. 确定输电线路的设计和工程参数，包括输电容量、电压等级等。
2. 确定输电线路的安装位置，并进行必要的勘测工作。
3. 获得必要的法律和环保政府批准文件，以确保安装过程符合相关的法规和标准。
阶段二：设备采购和准备1. 根据设计要求，采购高压输电线路所需的设备和材料。
2. 对购买的设备和材料进行检查，确保其质量符合要求。
阶段三：现场施工1. 按照设计要求，进行输电线路的支柱和铁塔的安装。
2. 进行高压输电线路的导线和绝缘子的安装。
3. 进行输电线路的接地和防雷措施。
4. 与施工人员和监理人员保持密切合作，确保施工过程中的质量和安全。
阶段四：调试和测试1. 进行高压输电线路的通电测试，确保电压和电流等参数符合设计要求。
2. 进行序列测试和负荷试验，确保输电线路的可靠性和稳定性。
3. 进行地线和防雷设施的测试，确保其正常工作。
4. 对输电线路进行绝缘测试，确保绝缘性能符合标准。
5. 对安装后的各项设备和材料进行检测，确保其正常工作和质量。
阶段五：验收和运行1. 对安装完成的高压输电线路进行全面检查和验收。
2. 提供给相关审批机构和监管部门提供验收报告和相关证明文件。
3. 确保高压输电线路的安全稳定运行，并进行定期检修和维护工作。
结论本文档提供了一个详细的高压输电线路安装调试方案，涵盖了前期准备、设备采购和准备、现场施工、调试和测试、验收和运行等各个阶段。
通过按照方案的指导进行操作，能够确保高压输电线路的安全可靠运行。
220kV升压站调试施工方案
220KV升压站调试方案批准：校核：编制：2022年11月目录第一部分电力变压器单体调试 (1)第二部分干式变压器单体调试 (9)第三部分互感器单体调试 (14)第四部分真空断路器单体调试 (20)第五部分电力电缆单体调试 (24)第六部分避雷器单体调试 (27)第七部分接地网电气完整性测试 (33)第八部分SF6断路器单体调试 (36)第九部分继电保护调试 (40)第十部分危险源辨识、评价表 (47)第十一部分电气设备交接试验标准（强制性条文） (48)第一部分电力变压器单体调试1. 编制依据1.1《电气装置安装工程电气设备交接试验标准》 GB50150-20161.2《输变电工程达标投产考核评定标准(2006年版)》1.3《电力建设安全工作规程（变电所部分）》1.4《职业安全健康及环境管理手册》HEPEC/ES1 B/01.5《电力建设安全管理制度》2. 目的及适用范围2.1本作业指导书规定了电力变压器单体试验规范，适用于油浸式电力变压器的单体调试。
3. 调试范围及工作量3.1调试范围为全厂所有油浸式电力变压器。
4. 资源配置4.1电气调试工程师1人，电气试验人员2～3人。
4.2试验设备及型号：5. 试验程序5.1试验程序见图一图一试验程序图6. 试验方法、标准及注意事项6.1 测量绕组连同套管一起的直流电阻6.1.1 测量油浸式电力变压器的直流电阻时，因变压器容量较大，绕组电感较大，电阻较小。
测量时充电时间较长，而且很难达到稳定。
采用变压器直流电阻测试仪, 能快速准确的测量。
测量应在各分接头的所有位置上进行。
6.1.2 试验标准：测量应在各分接的所有位置上进行。
1600KVA及以下三相变压器，各相绕组相互间的差别不应大于4%；无中性点引出的绕组，线间各绕组相互间差别不应大于2%。
1600KVA以上变压器，各相绕组相互间差别不应大于2%；无中性点引出的绕组，线间相互间差别不应大于1%。
变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%。

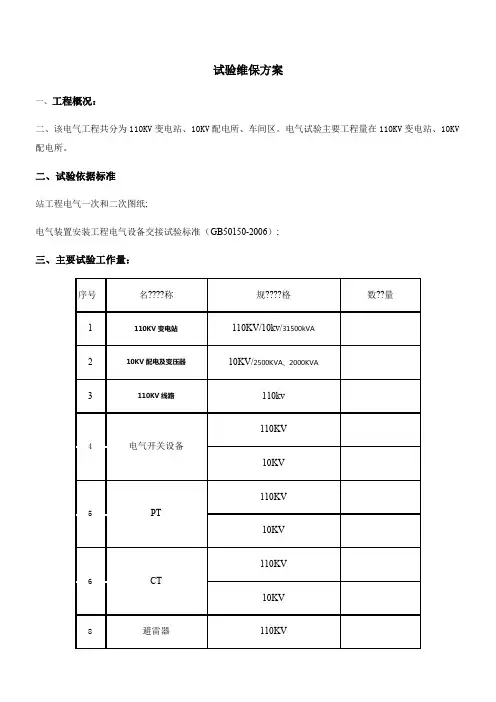

高压电气调试方案

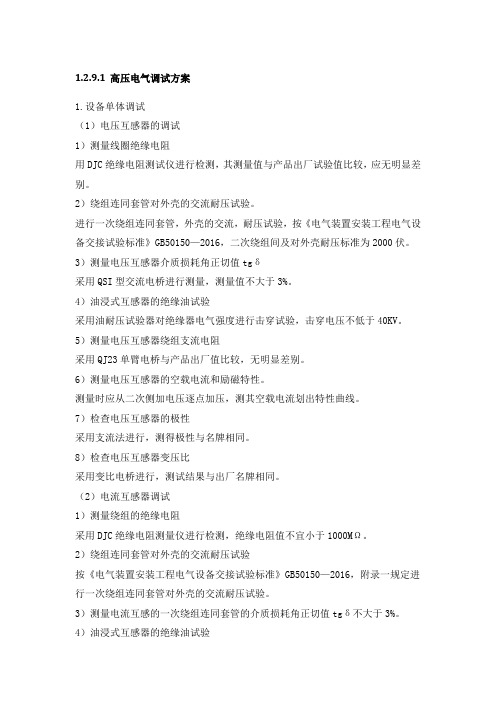

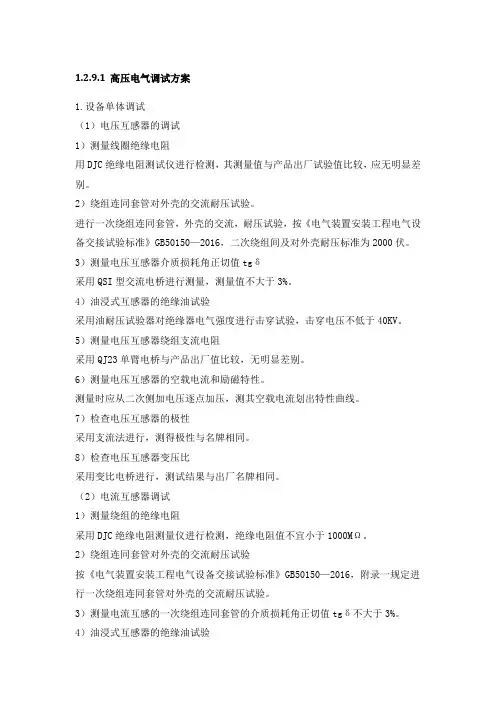

1.2.9.1高压电气调试方案1.设备单体调试（1）电压互感器的调试1）测量线圈绝缘电阻用DJC绝缘电阻测试仪进行检测，其测量值与产品出厂试验值比较，应无明显差别。
2）绕组连同套管对外壳的交流耐压试验。
进行一次绕组连同套管，外壳的交流，耐压试验，按《电气装置安装工程电气设备交接试验标准》GB50150—2016，二次绕组间及对外壳耐压标准为2000伏。
3）测量电压互感器介质损耗角正切值tgδ采用QSI型交流电桥进行测量，测量值不大于3%。
4）油浸式互感器的绝缘油试验采用油耐压试验器对绝缘器电气强度进行击穿试验，击穿电压不低于40KV。
5）测量电压互感器绕组支流电阻采用QJ23单臂电桥与产品出厂值比较，无明显差别。
6）测量电压互感器的空载电流和励磁特性。
测量时应从二次侧加电压逐点加压，测其空载电流划出特性曲线。
7）检查电压互感器的极性采用支流法进行，测得极性与名牌相同。
8）检查电压互感器变压比采用变比电桥进行，测试结果与出厂名牌相同。
（2）电流互感器调试1）测量绕组的绝缘电阻采用DJC绝缘电阻测量仪进行检测，绝缘电阻值不宜小于1000MΩ。
2）绕组连同套管对外壳的交流耐压试验按《电气装置安装工程电气设备交接试验标准》GB50150—2016，附录一规定进行一次绕组连同套管对外壳的交流耐压试验。
3）测量电流互感的一次绕组连同套管的介质损耗角正切值tgδ不大于3%。
4）油浸式互感器的绝缘油试验采用油耐压试验器对绝缘油电气强度进行试验击穿电压不低于40KV。
5）测量电流互感器的励磁特性曲线试验时被试互感器的一次侧开路，从二次测施加电压，接电流数值分段上升，每一点读取相应的电流和电压值，直至饱和为止。
6）互感器的极性检查采用直流法：试验结果应与名牌或外壳的符号相等。
7）检查变流比采用互感器校验仪进行，在使用的分接头上检查变流比，与制造厂铭牌变比相符。
（3）避雷器试验1）测量绝缘电阻值采用2500伏兆殴表进行测量，测量值与出厂试验值比较无明显差别。
高压调试方案调试方案
高压调试方案调试方案高压调试方案是指在工业领域中对高压设备进行检测、调整和验证的过程。
面对高压设备的复杂性和危险性，合理的调试方案非常重要。
以下是一个高压调试方案的示例，包括调试前的准备工作、调试过程的步骤和注意事项等。
一、调试前的准备工作1.确定调试目标：明确高压设备的调试目标，如验证设备的功能、找出故障点等。
2.确定调试人员：调试人员应具备相关技术能力和丰富的调试经验，并了解高压设备的工作原理和操作规程。
3.准备调试工具：根据需要，准备必要的工具和设备，如电流表、电压表、绝缘导线、安全绳等。
4.检查设备：确保高压设备的安全性和工作状态，如检查电源、电缆、接地等。
二、调试过程的步骤1.设置参数：根据设备要求和调试目标，合理设置高压设备的工作参数，如电压、电流、频率等。
2.检查电源：检查高压设备的电源稳定性和接线情况，确保电源从合适的电源提供必要的电力。
3.进行预热：对于长时间未使用的设备，需要进行预热以确保设备的正常工作。
4.检查绝缘：使用绝缘导线对高压设备进行绝缘测试，确保设备绝缘性能良好。
5.测试电流：使用电流表对设备的电流进行测试，确保电压和电流符合设备要求。
6.测试压力：使用压力表对设备的压力进行测试，确保设备输出的压力符合要求。
7.测试温度：使用温度计对设备进行温度测试，确保设备的温度在允许范围内。
8.测试安全性：使用安全绳对设备进行拉力测试，确保设备的安全性能良好。
9.验证设备功能：对设备的各项功能进行验证，如带载能力、启动速度、运行平稳性等。
10.记录数据：在调试过程中，及时记录所得到的数据和观察到的现象，以备后续分析和评估。
三、注意事项1.安全第一：在高压设备调试过程中，必须严格遵守相关的安全规程和操作规程，确保自身和他人的安全。
2.防止电击：在接触高压设备时，应采取必要的防护措施，如穿戴绝缘手套、绝缘鞋等。
3.防止短路：设备调试时需保证电缆和连接线路的绝缘性能，以防止短路情况的发生。
10KV变电所电气调试方案
10KV变电所电气调试方案电气调试是变电站建设中至关重要的一环，它涉及到变电所内设备的安装、连接、通电和测试等一系列工作。
正确地进行电气调试可以确保设备的正常运行，并及时发现和解决潜在问题，保障电网的安全和稳定运行。
下面是一个10KV变电所电气调试方案，详细介绍了调试过程中的步骤和注意事项。
一、调试准备1.收集相关资料：包括设计文件、设备制造厂家的施工图纸和操作手册等。
2.准备调试工具：如电压表、电流表、验流器、绝缘电阻测试仪、变电站自动化监控系统等。
3.检查设备安装质量：检查设备是否安装到位，连接是否稳固，接线是否正确。
4.清理工作场地：确保工作场地干净整洁，消除安全隐患。
5.组织调试人员：安排专业技术人员进行调试工作，确保人员数量和素质能够满足调试需要。
二、设备和线路的试验顺序根据设备和线路的键合方式，调试顺序如下：1.动力设备：先调试主变压器、配电变压器、高压开关设备等。
2.联络设备：调试隔离开关、接地开关、旁路开关、电容器组等。
3.电流互感器和电压互感器：调试互感器的连接和变比。
4.线路绝缘：进行线路的绝缘测试，确保电气设备和线路与大地之间的绝缘性能良好。
5.线路的接通和切换：逐级逐段进行线路的接通和切换试验，确保线路正常运行。
6.安全和保护装置：调试各种安全和保护装置，包括过电压保护、过电流保护、接地保护等。
7.控制装置：调试变电站自动化监控系统，确保其正常运行。
三、注意事项1.安全第一：严格遵守安全操作规程，戴好安全防护装备，确保人员和设备的安全。
2.仔细阅读操作手册：对设备进行正确的操作，不擅自变更设备参数，以免产生不可预知的后果。
3.实时监测和记录数据：在调试过程中，及时监测各个设备和线路的运行状态，并记录数据进行分析和比对。
4.合理安排时间：合理安排调试时间，不能因为赶工期而忽略设备调试的重要性。
5.逐级逐段调试：由低压到高压、由简单到复杂，逐级逐段进行调试。
确保每个步骤都正常运行后再进行下一步。
高压配电柜调试方案
高压配电柜调试方案___新增污水处理项目，其中包括对原有污水处理变电所（303G）进行改造。
具体工作内容包括增加5台电动机出线柜和2台10kV/0.4kV变压器出线柜，共计7台10kV高压开关柜，并与原污水处理变电所（303G）10kV高压开关柜并柜。
本方案的编制依据包括设计图纸、设备厂家出厂图纸和出厂试验报告，以及电气装置安装工程电气设备交接试验标准（GB-2006）。
根据现场高压电气设备实际情况，本方案分为四项工作内容。
第一项是电气设备的交接试验，包括高压开关柜试验。
在此过程中，需要进行辅助回路和控制回路绝缘电阻、断路器的主触头合闸时间、分闸时间和三相分、合闸同期性，以及断路器每相导电回路电阻测量等试验。
为了保证工程质量，本方案制定了相应的质量目标和保证措施。
同时，为确保工程安全，还制定了安全技术措施和要求，并编制了应急救援报告。
对所有设备进行检查和维护，确保设备状态良好。
检查所有接线和连接点，确保无松动或腐蚀现象。
确认所有继电保护装置整定值符合设计要求。
1.1高压开关试验：进行断路器的操动机构试验和交流耐压试验，确保操动机构可靠并能正常工作。
1.2电力电缆试验：测量绝缘电阻和进行交流耐压试验或直流泄漏电流测量，同时检查电缆两端的相位。
1.3隔离开关试验：测量绝缘电阻和进行交流耐压试验，同时进行操动机构试验和最低动作电压试验。
1.4封闭母线连同套管试验：进行绝缘电阻测量和交流耐压试验，确保设备状态良好。
2.二次回路的检查和接线：校对线路连接的准确性，同时测量绝缘电阻。
3.综合继电保护系统试验及整定：按照设计院或甲方提供的继电保护整定值表进行整定，并进行模拟故障试验，确保继电器保护功能和联锁装置符合设计和安全操作要求。
4.变配电系统试运行：在进行模拟试运行和带电试运行前，先进行设备检查和维护工作，确保所有设备状态良好。
进行速断、过流、低电压等保护装置的检查，并进行分闸和合闸试验，确保设备动作可靠并符合要求。
10KV电气设备调试方案
4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：4.3.7电力变压器调试调试方法如下图：4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:4.3.9断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，调试流程图如下：测量；检查电缆线路的相位。
7.3.11支柱绝缘子、母线：7.3.12系统操控试验、信号连锁检查：系统主回路不带电，挂接地保护；控制回路通电，操动控制柜开关分合闸，检查开关柜、操作台、箱分合闸信号及各类报警、监视等信号连锁。
7.3.13系统整组保护试验：7.3.13.1带上正式控制回路，对所有断路器进行系统检查：85％系统电压的可靠合闸，60％系统电压的可靠分闸，35％系统电压的可靠分不了闸。
10KV高压设备调试专项施工方案 (3)
10KV高压设备调试专项施工方案1. 施工准备：- 确定调试的高压设备类型和参数，并对其进行详细的了解和熟悉。
- 确定调试期间所需的工具、设备和材料，并进行准备。
- 按照安全规范发布施工作业安全措施，并对施工人员进行相应培训。
2. 设备连接和绝缘测试：- 将高压设备正确连接到电源，并确保连接牢固可靠。
- 对设备的外壳和绝缘部分进行绝缘测试，确保安全可靠。
3. 现场调试和测试：- 按照设备操作手册和使用说明书，逐步进行设备的调试和测试。
- 首先进行设备的低压测试，确保设备运行正常并进行相应调整。
- 逐步提高电压，进行设备的高压测试，检查设备的耐受能力和性能。
- 对设备进行稳定性测试，确定设备能够长时间稳定运行。
4. 故障排除和维修：- 如果在调试过程中发现设备存在故障，需要进行及时的排除和维修。
- 使用相应的工具和仪器，确定故障原因，并进行相应的修复和更换。
- 进行故障修复后需重新进行测试，确保设备恢复正常工作。
5. 监测和记录：- 在调试过程中，对设备的运行情况进行实时监测和记录。
- 记录设备的参数、测试结果和故障排除过程等重要信息。
- 将监测和记录结果进行整理和归档，作为后续运维和维护的依据。
6. 施工总结和交接：- 在调试完毕后，进行施工总结和评估，总结调试过程中的经验和教训。
- 对设备进行最后的检查和确认，确保设备处于正常运行状态。
- 将调试过程中的相关资料和记录交接给后续的运维部门或责任人。
注意事项：- 在整个调试过程中，严格遵守安全操作规程，确保施工人员的人身安全。
- 根据设备的具体要求，进行适时的维护和保养，延长设备的使用寿命。
- 在调试期间，与相关部门或责任人进行充分的沟通和协作，确保施工工作的顺利进行。
高压输电线路的安装调试方案
高压输电线路的安装调试方案
一、前言
随着经济社会的发展，高压输电线路在各行各业中得到了广泛
的应用。
为保证高压输电线路的正常运行，必须对其进行安装调试。
本文将介绍高压输电线路的安装调试方案，以供参考。
二、安装调试方案
2.1 安装准备工作
1. 在进行安装调试前，必须对高压输电线路的相关资料进行梳理，并与设计方案进行核对。
2. 开展安全技术交底，明确工作目标，做好安全防护措施，全
面排查安全隐患。
3. 确定工作人员的职责，安排好工作场地，并对相关设备和工
具进行认真检查和清点，确保其完好无损。
2.2 安装步骤
1. 安装前要先进行现场勘察，确认线路走向和设置铁塔位置。
2. 安装铁塔，确保铁塔的垂直度和稳固性。
3. 安装地线和避雷针，并对其进行接地处理。
4. 安装杆塞、跳线和导线，确保导线的张力要符合规定标准。
2.3 调试步骤
1. 先进行系统自检，确认无异常后，逐一进行接线调试。
2. 调试过程中，要对电压、电流、频率、功率等进行检测，并及时记录。
3. 通过试运行，对系统进行综合检测，核实线路各项技术指标是否符合设计标准。
三、结论
高压输电线路的安装调试方案是保障其正常运行的关键，本文介绍了安装调试的步骤和重点，以期能够对相关工作提供有价值的
参考。
同时，我们需要重视安装调试中的安全隐患，并掌握好安全防护技能，确保高压输电线路的安全和有效运行。
