Iphone6
故障现象：开机白苹果重启。
客户描述:
维修过程：
白屏重启大多数都是机器摔过，逻辑码片断线引起的。
这台手机也摔过白屏重启打逻辑码片阻值有650多正常是400左右
如图码片位置
直接拆CPU补线如图
补好线，重新做CPU。
做完CPU后测量阻值还一样，有一根600多。
到CPU还是空焊。
把CPU拆下看补的线线也正常，又把CPU焊上去。
测阻值还是一样，把CPU拆下测量CPU逻辑码片所连焊点发现CPU上焊盘空焊。
刮CPU补线。
如图
CPU芯片刮开
刮开后，逻辑码片的线路。
既然找到线路了，在CPU芯片上引线出来。
如图
把其他地方涂上绿油，把要补的点留出来。
把线飞到空焊的逻辑码片上
飞好线，把CPU上层装上。
开机直接进系统客户资料完美保留。

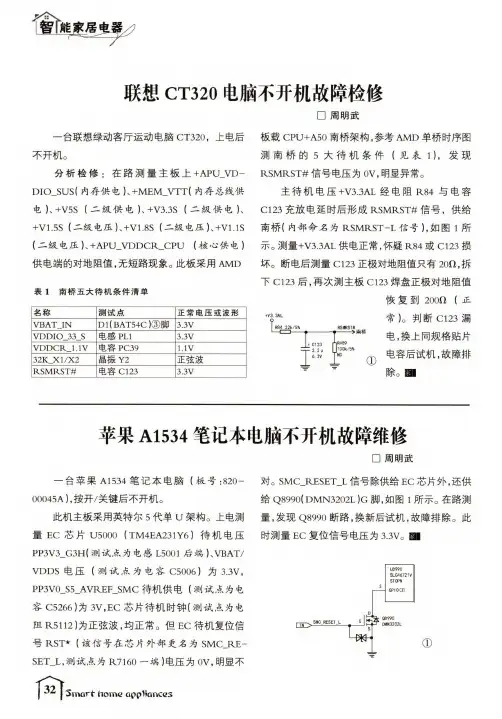

联想CT320电脑不开机故障检修□周明武一台联想绿动客厅运动电脑CT320,上电后不开机。
分析检修：在路测量主板上+APU_VD- DIO_SUS （内存供电）、+MEM_VTT （内存总线供电）、+V5S （二级供电）、+V3.3S （二级供电）、+V1.5S （二级电压）、+V1.8S （二级电压）、+Vl.lS（二级电压）、+APU_VDDCR_CPU （核心供电）供电端的对地阻值，无短路现象。
此板采用AMD表1南桥五大待机条件清单名称测试点正常电压或波形VBAT IN D1（BAT54C ）③脚 3.3V VDDIO 33 S 电感PL1 3.3VVDDCR 1.1V 电容PC39 1.1V32K X1/X2晶振Y2正弦波RSMRST#电容C1233.3V+V3. 3ALJ R84 22k/5%I* 0123 —i- 2.2u6.3V板载CPU+A50南桥架构，参考AMD 单桥时序图测南桥的5大待机条件（见表1）,发现RSMRST#信号电压为0V,明显异常。
主待机电压+V3.3AL 经电阻R84与电容C123充放电延时后形成RSMRST#信号，供给南桥（内部命名为RSMRST-L 信号），如图1所示。
测量+V3.3AL 供电正常，怀疑R84或C123损 坏。
断电后测量C123正极对地阻值只有200,拆下C123后，再次测主板C123焊盘正极对地阻值恢复到200Q （正常）o 判断C123漏电，换上同规格贴片电容后试机,故障排 除。
囲苹果A1534笔记本电脑不开机故障维修□周明武一台苹果A1534笔记本电脑（板号:820- 00045A ）,按开/关键后不开机。
此机主板采用英特尔5代单U 架构。
上电测 量EC 芯片U5000 （TM4EA231Y6）待机电压PP3V3_G3H （测试点为电感L5001后端）、VBAT/VDDS 电压（测试点为电容C5006）为3.3V, PP3V0_S5_AVREF_SMC 待机供电（测试点为电容C5266）为3V.EC 芯片待机时钟（测试点为电阻R5112）为正弦波，均正常。

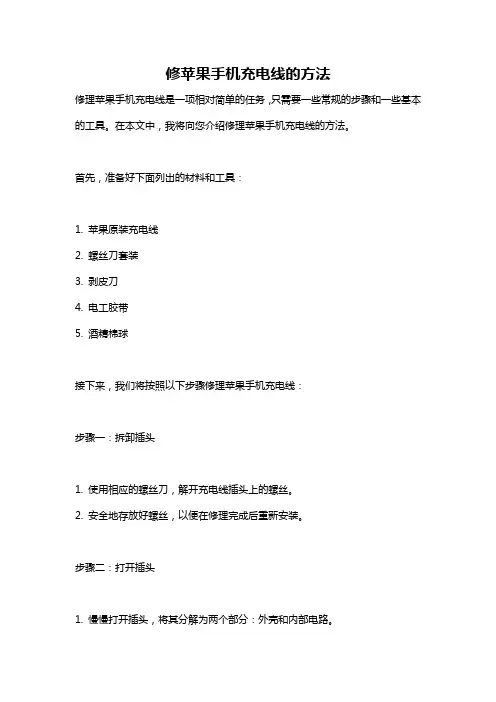

修苹果手机充电线的方法修理苹果手机充电线是一项相对简单的任务，只需要一些常规的步骤和一些基本的工具。
在本文中，我将向您介绍修理苹果手机充电线的方法。
首先，准备好下面列出的材料和工具：1. 苹果原装充电线2. 螺丝刀套装3. 剥皮刀4. 电工胶带5. 酒精棉球接下来，我们将按照以下步骤修理苹果手机充电线：步骤一：拆卸插头1. 使用相应的螺丝刀，解开充电线插头上的螺丝。
2. 安全地存放好螺丝，以便在修理完成后重新安装。
步骤二：打开插头1. 慢慢打开插头，将其分解为两个部分：外壳和内部电路。
2. 注意，在这部分操作时不要用力过猛，以免损坏内部电路。
步骤三：检查电线1. 检查充电线的外部是否有明显的划痕、断裂等损坏。
2. 如果有明显的损坏，建议更换一根新的充电线。
3. 如果没有明显的损坏，继续检查插头的接口部分，确保没有连接松动或被损坏。
步骤四：修复电线1. 如果充电线有断裂或暴露的内部电线，使用剥皮刀小心地去除保护层。
2. 用酒精棉球擦拭电线，确保表面干净。
这样可以提供更好的电气连接。
3. 在电线上涂抹一层电工胶带，确保电线绝缘。
步骤五：重新组装插头1. 将内部电路放回外壳内部，并确保没有过多的电线弯折。
2. 仔细地重新组装插头，确保各个部分贴合良好。
3. 使用相应的螺丝刀重新固定插头上的螺丝。
最后，我们需要测试修复后的苹果手机充电线是否正常工作。
连接手机和电源适配器，并确保手机正常充电。
如果一切正常，恭喜您成功修理苹果手机充电线。
需要注意的是，修理苹果手机充电线需要一些基本的电子知识和技能。
如果您不确定或没有经验，建议将手机和充电线送到专业的维修店进行修理，以避免进一步的损坏。
总结起来，修理苹果手机充电线需要准备好相应的工具和材料，并按照上述的步骤进行操作。
正确维护和修理充电线可以延长其使用寿命，并确保手机正常充电。
希望这篇文章能对您有所帮助。

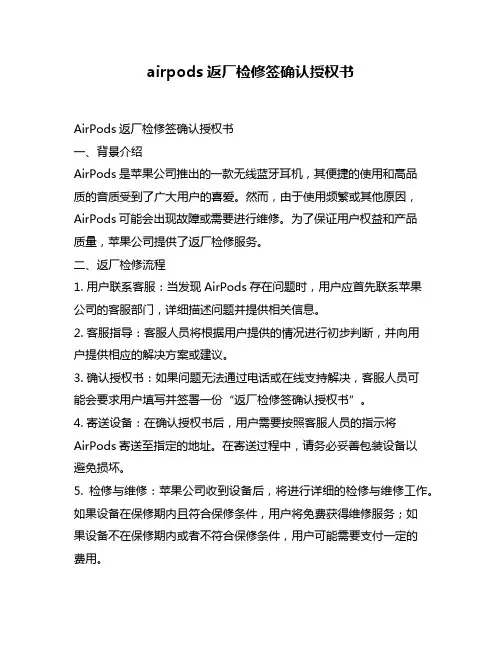

airpods返厂检修签确认授权书AirPods返厂检修签确认授权书一、背景介绍AirPods是苹果公司推出的一款无线蓝牙耳机，其便捷的使用和高品质的音质受到了广大用户的喜爱。
然而，由于使用频繁或其他原因，AirPods可能会出现故障或需要进行维修。
为了保证用户权益和产品质量，苹果公司提供了返厂检修服务。
二、返厂检修流程1. 用户联系客服：当发现AirPods存在问题时，用户应首先联系苹果公司的客服部门，详细描述问题并提供相关信息。
2. 客服指导：客服人员将根据用户提供的情况进行初步判断，并向用户提供相应的解决方案或建议。
3. 确认授权书：如果问题无法通过电话或在线支持解决，客服人员可能会要求用户填写并签署一份“返厂检修签确认授权书”。
4. 寄送设备：在确认授权书后，用户需要按照客服人员的指示将AirPods寄送至指定的地址。
在寄送过程中，请务必妥善包装设备以避免损坏。
5. 检修与维修：苹果公司收到设备后，将进行详细的检修与维修工作。
如果设备在保修期内且符合保修条件，用户将免费获得维修服务；如果设备不在保修期内或者不符合保修条件，用户可能需要支付一定的费用。
6. 返还设备：一旦检修与维修完成，苹果公司将会将设备寄回给用户。
用户可以通过追踪号码了解设备的物流状态。
三、返厂检修签确认授权书内容以下是一份AirPods返厂检修签确认授权书的示例内容：返厂检修签确认授权书本人（姓名）_____________，身份证号码_____________，联系电话_____________，住址_____________，作为AirPods（序列号）_____________的合法所有人，在此确认并同意将该设备寄送至苹果公司进行返厂检修。
本人已经详细描述了AirPods存在的问题，并经过客服人员的指导尝试了相应的解决方案。
鉴于问题无法通过电话或在线支持解决，本人同意按照苹果公司的要求填写并签署本授权书，并承担因此产生的相关费用。

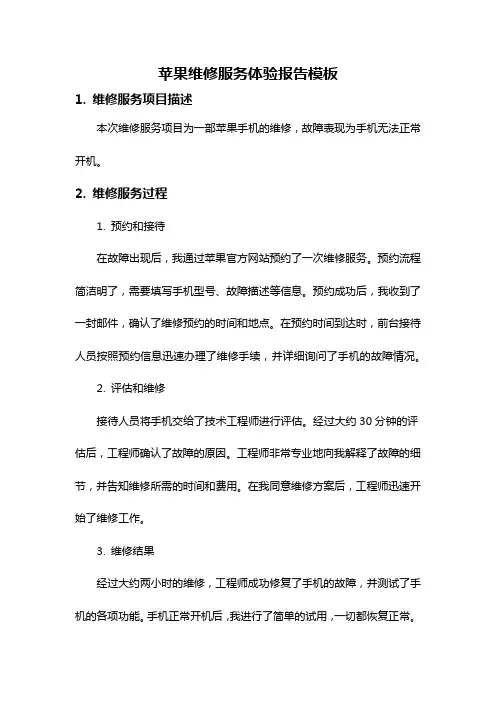

苹果维修服务体验报告模板1. 维修服务项目描述本次维修服务项目为一部苹果手机的维修，故障表现为手机无法正常开机。
2. 维修服务过程1. 预约和接待在故障出现后，我通过苹果官方网站预约了一次维修服务。
预约流程简洁明了，需要填写手机型号、故障描述等信息。
预约成功后，我收到了一封邮件，确认了维修预约的时间和地点。
在预约时间到达时，前台接待人员按照预约信息迅速办理了维修手续，并详细询问了手机的故障情况。
2. 评估和维修接待人员将手机交给了技术工程师进行评估。
经过大约30分钟的评估后，工程师确认了故障的原因。
工程师非常专业地向我解释了故障的细节，并告知维修所需的时间和费用。
在我同意维修方案后，工程师迅速开始了维修工作。
3. 维修结果经过大约两小时的维修，工程师成功修复了手机的故障，并测试了手机的各项功能。
手机正常开机后，我进行了简单的试用，一切都恢复正常。
工程师还重新安装了最新的系统软件，确保手机的稳定性和安全性。
在维修完成后，工程师详细地介绍了手机的维修情况，并让我确认维修结果。
3. 维修服务质量评价1. 专业程度整个维修过程中，工程师给人留下了非常专业的印象。
他对手机的故障有着深入的了解，并能够清晰地解释给我听。
他的维修手法熟练且高效，修复效果很满意。
2. 服务态度接待人员和工程师的服务态度都非常良好。
他们礼貌待人，积极地回答我提出的问题，并耐心解释维修情况和注意事项。
整个维修过程中，我感受到了他们对客户的关心和尊重。
3. 整体效果维修后的手机恢复了正常的使用状态，各项功能都正常运行。
维修所花费的时间和费用也在预期范围之内。
整体而言，我对苹果的维修服务质量非常满意。
4. 对改进的建议尽管本次维修服务体验非常好，但我还是想提出一些建议，以进一步提高服务质量：- 在预约环节，可以提供更多的预约时间选择，以满足不同客户的需求。
- 可以加强售后服务，在维修结束后主动向客户询问维修效果和使用体验，并提供额外的支持和指导。
iPhone维修内部参考报价单有了它再也不去苹果售后了2016-07-12 13:25iPhone出现故障选择苹果售后维修在品控上是最好的方案，但是维修价格“昂贵”众人皆知；相信绝大数用户都会退而求其次，选择第三方维修商家，那么去第三方维修商家维修之前，你知道这个故障维修费用大概多少嘛？笔者接下来将为大家提供一份详细iPhone故障维修的参考报价。
软件故障参考报价iPhone的软件故障基本可以通过刷机进行修复，比如：白苹果、恢复模式、黑屏甚至不开机等问题，iPhone刷机可以参考这个教程（iPhone刷机教程），如果没有时间或精力，可以寻求第三方维修商家进行刷机，笔者认为iPhone刷机并没有硬件成本，而且操作相对简单，所以建议维修参考价格：50元。
硬件故障参考报价1屏幕维修参考报价iPhone屏幕碎裂情况分为内外屏iPhone 外屏碎裂内屏完好维修参考报价iPhone 内屏碎裂维修参考报价2电池更换参考报价一般更换电池时间为1年半或2年。
经多次充放电电池寿命会降低并伴有“起鼓”现象。
iPhone电池更换参考报价3Lightning接口排线更换参考报价iPhone的数据线接口属于iPhone手机易损耗的配件之一，上百次的插拔造成Lightning接口损坏也是情理之中。
Lightning接口排线损毁有可能造成不充电、无外放、无送话、耳机无声等情况；iPhone Lightning接口排线（尾插）更换参考报价4扬声器更换参考报价iPhone的扬声器相对来说并不是一个经常出现故障的配件，多数损坏基本是进水导致的。
iPhone扬声器更换参考报价5听筒更换参考报价听筒损坏的现象不常见。
现在还有多少人用iPhone听音乐呢？iPhone听筒更换参考报价6前置摄像头更换参考报价iPhone的前置摄像头通常来说，属于偶尔出现故障的队列里iPhone前置摄像头更换参考报价7后置摄像头更换参考报价iPhone后置摄像头功能非常单一，就是承载后置摄像的功能，拆卸难度不高，拆下屏幕后就能够直接拆下摄像头；iPhone后置摄像头更换参考报价8开机排线更换参考报价开机排线属于iPhone易损元器件的行列，因为我们会经常唤醒屏幕或锁屏，所以经常按压开机键，或者放置不当造成碰撞导致的开机排线按压不灵等。
苹果6通病——插卡无服务维修思路和教程苹果手机每一代都有某个功能特别容易坏，我们管这种故障叫通病。
比如苹果5S不充电、苹果6代的无服务、苹果6p的触摸不灵跳白条。
等。
今天学妹给大家讲下苹果6无服务的大概维修思路和教程。
维修思路1，判断无服务的故障部位在手机设置——关于本机中看手机的基带版本（调制解调器固件）和IMEI是否还在。
有基带：说明手机无服务是由射频电路（射频供电、天线开关、2G，4G功放、滤波器、射频IC、信号接收通道）引起。
这种我们叫它为小三无。
接着可以在设置里面“手动搜索网络”看是否能搜索到中国移动/中国联通，能搜索到说明是TX电路引起，搜索不到说明是RX电路引起。
无基带：说明手机功能机部分（基带CPU、基带码片、基带电源、时钟晶体等）引起。
这种我们叫它为大三无（无基带、无信号、无串号）。
2，苹果6无服务通病点位图原理图思路：设置关于手机里面，调制解调器固件和IMEI都有，拨号页面按*#06#不出串号。
这种一般是基带CPU的U1、V1角断线。
这两个脚飞线重装回去80％这种故障都能解决。
飞线后还是无服务我们再测供电IC的供电输出，无供电输出换功放供电。
有供电输出再换天线开关、2G，4g功放，低频段功放、最后再射频IC。
维修过程关于手机页面无服务第一步：看是否有基带上图可以看到这部苹果6，基带版本和IMEI都在，不过拨号页面按*#06#不出串号，这是典型的苹果6无服务通病。
点位图拆出来的主板第二步:把主板拆出来拆主板前可以先用镊子夹住天线，充当假天线，排除下外配问题。
斜口钳拆屏蔽罩拆好屏蔽罩的主板第三步：拆基带屏蔽罩，这里建议用斜口钳直接把屏蔽罩夹下来。
用风枪拆的话，温度要360°，屏蔽罩焊锡融化了，屏蔽罩里面的芯片也融化了，一不小心动下主板很有可能里面的芯片全歪了。
斜口钳夹下来的话就比较安全。
861DW贴好锡箔纸拆基带CPU第四步：拆基带芯片风枪温度调到360°、风速50。
苹果iPhone 5S 拆机维修图解教程收藏:杨建华QQ:12310214发布时间:2014-01-08 11:17:39本文为大家介绍详细具体的iPhone5S拆机图，并为大家演示iPhone5S拆机全过程，并且是真机拆解，一起来看看吧随着iPhone5S的正式上市，如今网上已经有不少iPhone5S评测、图赏等热门相关文章，今天小编与大家带来的是iPhone5S拆机图解教程，大家快来抢先了解下iPhone5S内部结构，以及做工表现吧本次我们拆解的是香槟金色iPhone5S，拆机前我们需要取出SIM卡iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝，普通螺丝刀拆解不下来，需要苹果专用工具iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具，并且拆解也会破坏螺丝，不得不说，苹果在防拆解方面做得比较严格由于iPhone5S拆机螺丝的拆卸是破坏性的，这点大家需要注意，不过市面上也有iPhone5S螺丝出售，但目前只有银色和黑色，并且价格不便宜拆解完iPhone5S固定螺丝之后，我们就可以从屏幕面开始拆解了，拆机方法与iPhone5相同，需要使用吸杯分离屏幕前面板iPhone5S做工非常结实，光靠吸杯还不够，还需要轻轻地撬了一下，如图所示需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼，因为iPhone5S内部底部多了一条排线，连着Home键里的Touch ID传感器和Lightning闪电接口，一旦分离屏幕用力过大就可能扯断排线iPhone5S内部的这条排线很容易拆解，如图所示完成之后我们就可以看到iPhone5S的内部结构了，和我们熟知的iPhone5内部其实区别不大接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。
徒手取电池就不要想了，只能硬撬，如图iPhone5S电池不可拆解真是做到家了，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气iPhone5S内置了1560毫安电池，容量相比iPhone5要大一些iPhone5（1440毫安）与iPhone5S电池对比接下来我们进行的是iPhone5S屏幕拆解。

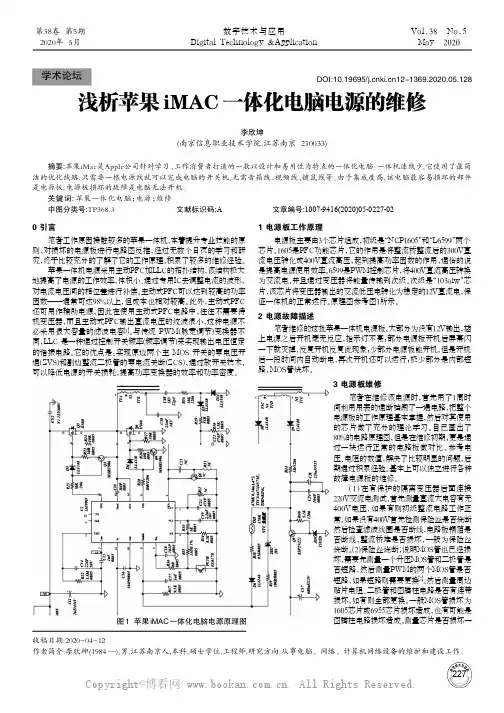

2270 引言笔者工作原因接触较多的苹果一体机,本着提升专业技能的原则,对损坏的电源板进行电路图反推,经过无数个日夜的学习和研究,终于比较充分的了解了它的工作原理,积累了较多的维修经验。
苹果一体机电源采用主动PFC加LLC的拓扑结构,该结构极大地提高了电源的工作效率,体积小、通过专用IC去调整电流的波形,对电流电压间的相位差进行补偿。
主动式PFC可以达到较高的功率因数──通常可达98%以上,但成本也相对较高。
此外,主动式PFC 还可用作辅助电源,因此在使用主动式PFC电路中,往往不需要待机变压器,而且主动式PFC输出直流电压的纹波很小,这种电源不必采用很大容量的滤波电容[1]。
与传统 PWM(脉宽调节)变换器不同,LLC 是一种通过控制开关频率(频率调节)来实现输出电压恒定的谐振电路。
它的优点是:实现原边两个主 MOS 开关的零电压开通(ZVS)和副边整流二极管的零电流关断(ZCS),通过软开关技术,可以降低电源的开关损耗,提高功率变换器的效率和功率密度。
1 电源板工作原理电源板主要由3个芯片组成,初级是“NCP1605”和“L6599”两个芯片。
1605是PFC功能芯片,它的作用是将整流桥整流后的300V直流电压转化成400V直流高压,起到提高功率因数的作用,通俗的说是提高电源使用效率。
6599是PWM控制芯片,将400V直流高压转换为交流电,并且通过变压器将能量传输到次级。
次级是“103aiw”芯片,该芯片将变压器输出的交流低压电转化为稳定的12V直流电,保证一体机的正常运行。
原理图参考图1所示。
2 电源故障描述笔者维修的这批苹果一体机电源板,大部分为没有12V输出,插上电源之后开机毫无反应,指示灯不亮;部分电源板开机后屏幕闪一下就灭掉,反复开机反复此现象;少部分电源板能开机,但是开机后一段时间内自动断电,再次开机还可以运行;极少部分是内部短路,MOS管烧坏。
3 电源板维修笔者在维修该电源时,首先用了1周时间利用用表的通断档跑了一遍电路,把整个电源板的工作原理基本掌握,然后对其使用的芯片做了充分的理论学习。

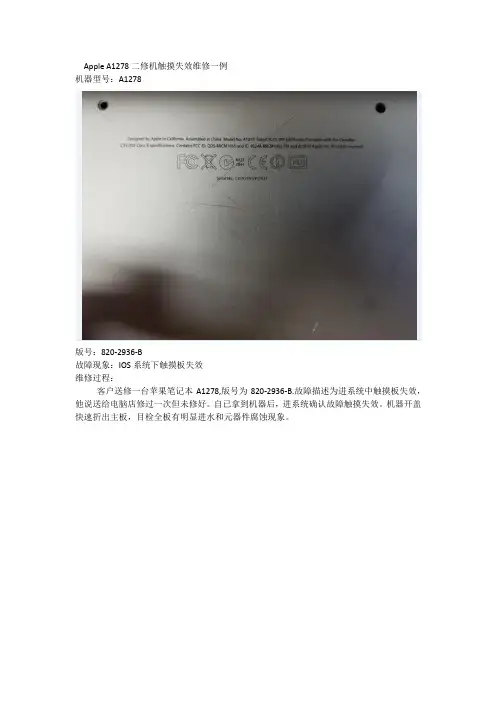

Apple A1278二修机触摸失效维修一例机器型号：A1278版号：820-2936-B故障现象：IOS系统下触摸板失效维修过程：客户送修一台苹果笔记本A1278,版号为820-2936-B.故障描述为进系统中触摸板失效，他说送给电脑店修过一次但未修好。
自已拿到机器后，进系统确认故障触摸失效。
机器开盖快速折出主板，目检全板有明显进水和元器件腐蚀现象。
第1步，针对系统下无触摸，故障机器采用先软件后硬件的维修原则，首先确认是否系统驱动引起，重装驱动结果仍一样，用自已好机设备HDD重装系统后检测仍然系统下触摸板失效。
第2步，排除触摸板及排线，正好自已手头还有一台一样的机器，迅速从好机中取下触摸板和排线放在故障机上，故障仍然未修复。
第3步，经过前面2步，可以判定为主板不良引起，打开电脑中图纸分析信号工作原理，为检修主板准备维修思路。
苹果笔记本架构特色之一就是USB设备，桥一般只使用了2上USB端口，其它USB外备均使用USB桥转换芯片切换的信号。
USB键盘和触摸PSOC，还有USB 摄像头分开用HUB 芯片转换的。
（苹果笔记本架构特色---资料来源于迅维月饼老师远程培训时课件内容）触摸板接口在主板位号为J5800, 附触摸板模块工作框图供分析：此触摸板由J5800接口和U5701及HUB-2芯片间通迅，HUB-2通过USB总线与U1800桥通迅。
第4步，再次进系统中测试HUB-1,HUB-2 USB桥转换芯片外设功能是否正常，方便排除故障。
明细有笔记本CAM摄像头使用正常，外置USB正常HUB-2上的键盘为正常使用。
故障范围确认在J5800到U5701通迅电路上。
第5步，J5800端口为2X11共22PIN接口，负责触摸板与U5701芯片间信号传输。
最后怀疑为J5800信号通道上通迅不正常引起的了。
U5701芯片通过USB_TPAD_P/N总线与HUB-2 USB桥芯片通迅，触摸板上芯片MISO, MOSI, SCLK, _CS_L,4条数据信号由J5800与U5701间通迅。
TABLE_TABLEOFCONTENTS_HEADTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_HEAD TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_HEAD TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM 8B7DACC3456DB87654CSA SYNC MASTERCONTENTSDATEPDF 1N/AN/ATable of Contents151GRAPE: 1V8 POWER SWITCH65N/AN/ASYNC MASTERCSA CONTENTSPDF DATE2632RADIO_MLB_72_B706/03/2013CELL: BASEBAND PMU (1 0F 2DATE SYNC MASTERCONTENTSCSA PDF 52GRAPE: CUMULUS66N/AN/A53DISPLAY: EDP CONN70N/AN/A54POWER: BATTERY CONNECTOR75N/AN/A55 PMU: ANYA PAGE 181N/AN/A56PMU: ANYA PAGE 282N/AN/A57PMU: ANYA PAGE 383N/AN/A58PMU: ANYA PAGE 484N/AN/A59SOC: DEBUG90N/AN/A60TEST: TP/HOLES/FIDUCUALS93N/AN/A61 TEST: EE TP/PP94N/AN/A62POWER: ALIASES121N/AN/A63CONSTRAINTS: MLB RULES150N/AN/A64 CONSTRAINTS: LOW SPEED BUS151N/AN/A65 CONSTRAINTS: DISPLAY/AUDIO152N/AN/A66 CONSTRAINTS: DDR/FMI153N/AN/A67 CONSTRAINTS: POWER / GND154N/AN/A68 CONSTRAINTS: RF157N/AN/A69CONSTRAINTS: WIFI/BT158WIFI_DEV05/21/20132733RADIO_MLB_72_B706/03/2013CELL: BASEBAND PMU (2 OF 228 34RADIO_MLB_72_B706/03/2013CELL: BASEBAND (1 OF 22935RADIO_MLB_72_B706/03/2013CELL: BASEBAND(2 OF 23036RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER (1 0F 23137RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER (2 OF 23238RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER MATCHING33 39RADIO_MLB_72_B706/03/2013CELL: SAW BANK3440RADIO_MLB_72_B706/03/2013CELL: BAND 1/4 PAT3541RADIO_MLB_72_B706/03/2013CELL: BAND 2/3 PAD3642RADIO_MLB_72_B706/03/2013CELL: BAND 20 PAD3743RADIO_MLB_72_B706/03/2013CELL: BAND 5/8 PAD3844RADIO_MLB_72_B706/03/2013CELL: BAND 13/17 PAD3945RADIO_MLB_72_B706/03/2013CELL: PA DC/DC CONVERTER4046RADIO_MLB_72_B706/03/2013CELL: 2G FEM4147RADIO_MLB_72_B706/03/2013CELL: RX DIVERSITY42 48RADIO_MLB_72_B706/03/2013CELL: GPS4349RADIO_MLB_72_B706/03/2013CELL: ANTENNA FEEDS44 51N/AN/ACELL: SIM FLEX CONN4556N/AN/ASENSOR: PROX AD71494658WIFI_DEV05/21/2013WIFI/BT: MODULE4760N/AN/AIO: TRISTAR4861N/AN/AIO: FILTERING4962N/AN/AIO: FLEX HOTBAR PADS5063N/AN/AIO: HOME BUTTON FILTERS2N/AN/ABLOCK DIAGRAM: SYSTEM23N/AN/ABOM TABLES44N/AN/ASOC: MAIN65N/AN/ASOC: I/OS76N/AN/ASOC: NAND87N/AN/ASOC: DP,MIPI98N/AN/ASOC: DDR109N/AN/ASOC: IO POWER1110N/AN/ASOC: SRAM POWER1211N/AN/ASOC: CPU POWER1312N/AN/ADDR: CHANNEL 0 AND 11413N/AN/ASOC: MISC & ALIASES1514N/AN/ANAND: NAND1615N/AN/AAUDIO: L81 CODEC1716N/AN/AAUDIO: HP/DMIC FLEX CONNS1817 N/AN/AAUDIO: SPEAKER AMPS RIGHT1918 N/AN/AAUDIO: SPEAKER AMPS LEFT2019 N/AN/ASENSOR: OSCAR, GYRO, ACCEL2420 N/AN/ASENSOR: HALL EFFECT2521N/AN/AIO: BUTTON FLEX CONN2622N/AN/ACAMERA: FF AND ALS CONN2723N/AN/ACAMERA: REAR CONN2824N/AN/ASENSOR: COMPASS292506/03/2013RADIO_MLB_72_B7CELL: SYSTEM & DEBUG CONNECTORS30Edited by Foxit Reader ActiveX For Evaluation Only.Copyright(C 2006-2009 Foxit Corporation。
苹果手机问题解决方案大全经常使用手机的用户都会发现，手机有的时候会经常出现一些小的问题，如果你自己不会解决，那么可能就要花费一笔不少的费用，其实有些小问题大家自己动动手就可以解决，下面小编就为大家带来iPhone 出现故障问题常见解决方法汇总。
一、"刷机"就能搞定大部分故障当你的iPhone出现了问题，你会怎么做呢?如果iPhone在保修期内，因为一些故障可以进行免费换机，所以你可能选择去苹果售后处理，但实际情况是多数故障并不能得到免费解决，例如：人为造成的一些手机故障，这种情况在售后的维修费用通常相对较贵。
如果你的iPhone不在保修内，你可能选择第三方维修商家进行维修，但同样需要一笔不小的维修费用。
其实，iPhone的一些小故障，对于我们普通用户来说，你只要掌握一些简单的方法并且细心拆装，自己动手就可以修复小故障。
下面，我们就来看看iPhone的哪些小故障可以自己搞定。
“软件”故障：1、iPhone越狱后，“还原所有设置”或“抹掉所有内容和设置”时，重启停留在白苹果的情况。
2、iPhone越狱后，通过手机直接进行固件更新，出现“死机”的情况。
3、正在使用的iPhone，并不异常操作，突然出现“存储不足”，重启后无法开机的情况。
4、正在使用的iPhone，并不异常操作，突然进入恢复模式，并且无法退出。
5、其实很多故障都可能是软件问题造成的(在无磕碰、进水等情况下，出现无法开机、播放视频无声音等问题)，可以优先进行刷机来进行修复，如果此故障不能通过刷机修复，可以继续检查硬件故障。
维修方案：直接使用爱思助手刷机解决刷机教程：/news_3.html二、"不拆机"原来也能修复故障“硬件”故障：当iPhone出现故障时，我们都可以使用iTunes刷机来修复或排除软件方面的问题，软件问题排除后，在进行硬件维修。
※注：以下维修操作需在关机状况下处理。
1、iPhone无法充电或充电速度慢突然察觉iPhone无法充电或充电速度变慢等问题，并不是软件或硬件的故障，而是因为Lightning充电接口被“杂物”挡住，接口里面塞进一些棉絮、灰尘等，都会导致以上状况出现。
电源烧坏的苹果一体机，师傅自制电源板将其修复，换完省了
好几百
同行送修一台苹果一体机，型号是A1311，说开机开不了。
我以为待机没工作，很简单的报价400。
同意维修后试机，插电果然没反应。
拆开检查一看，电源板挂了，没有电压输出。
拆下电源板一看，炸了一个三极管，贴片电阻也炸了几个，型号都看不到了，管场也短了，完全修不了的节奏。
算了，在淘宝搞一个吧。
一搜吓一跳，这个机器的电源板奇贵，问了几家报价550，这是要亏本的节奏。
仔细看了电源板，该板有两组供电，心想能不能找个别的电源改呢？搜索发现A1224电源板外观参数差不多，问题不大，关键是这个
板买一个才90，立马下单。
回来的板子，长了点，宽度短了点，能放下的。
实际接线按1224电源板，只要接好12Vs5,12Vs0，开关脚，地线就好，温度线就不用理它了，因为A1311的电源板是通用SDA，SCL实现数据交换的，比A1224的先进点。
1、先把原板上的电源头拆下
2、到烂电源上剪线对着接好原板的头子
3、上级固定
4、做好绝缘工作
插电试机，插电后主板待机灯亮起，按开机后完美开启电源，显示正常，修复。
总结：苹果一体机电源板资料还是比较少的，炸烂的没有原板对着修的话基本很难修好。
这次改板的经验也是一个很好的案例，起码花小成本修好机器，希望对大家修机有帮助。
有想学维修的可以下方留言或私信我哦~。
苹果硬件保修内容与范围随着技术的进步，电子硬件和技术的发展已经深深地影响了每个人的生活，每个人都在使用苹果的电子产品，以满足他们的日常需求。
今天，随着越来越多的消费者购买苹果产品，苹果公司已经提供了详细而全面的硬件保修来减轻消费者的购买焦虑，确保消费者安全使用苹果的产品。
苹果公司提供的硬件保修服务可以保护消费者提供最佳的硬件服务和质量确保，以满足消费者在使用苹果产品时的所有需求。
在苹果的硬件保修内容中，消费者可以享受硬件维修服务，意外损坏更换服务，苹果原厂更换部件服务，硬件测试服务等。
此外，苹果还提供更新服务，更换备件服务，免费更换备件服务，更换电池服务等。
在苹果硬件保修范围中，它覆盖了原厂出售的苹果电脑，手机，投影机，监控器，摄像机，电话等产品的所有部分，但并不包括软件及配件。
例如，用户在使用苹果产品时，除了原厂出售的苹果电脑，手机，投影机，监控器，摄像机，电话等产品的所有部件，其他附加部件，如电源，电缆，桌面电脑或其他媒体，外部存储设备，任何软件，除外。
此外，苹果还提供水损和腐蚀，洪水，异物进入，意外损坏，盗窃，火灾，暴力事件，包装，修改或改造，无线服务和由于未按照苹果的推荐使用指南而导致的故障等保修除外条款。
随着苹果智能手机，电脑，投影仪和其它电子产品越来越普及，越来越多的消费者拥有苹果产品，消费者需要学习如何享受苹果公司提供的保修服务，以实现消费者受益最大化。
为了帮助消费者更好地了解苹果硬件保修内容与范围，苹果公司提供了一系列的有关官网信息，包括在线保修服务申请，以及相关的客户服务资料，用户可以通过查阅相关文件，使自己更好地了解苹果硬件保修服务。
苹果硬件保修内容与范围为消费者提供了一个购买苹果电子产品时购买无忧的机会，苹果提供的硬件保修服务不仅仅满足消费者使用苹果电子产品时的需求，而且也提高了用户体验，满足了消费者的需求，使他们满意。
未来，我们期待着苹果提供更优质的硬件保修服务，使到用户可以在使用苹果产品时更加放心，让消费者的生活更安心舒适。
编号：_______一、授权方信息名称：百邦苹果官方授权售后维修中心（以下简称“授权方”）地址：_______联系人：_______联系电话：_______二、被授权方信息名称：_______地址：_______联系人：_______联系电话：_______三、授权内容1. 授权方特此授权被授权方在其经营场所内，为苹果品牌产品（以下简称“苹果产品”）提供官方授权售后服务。
2. 被授权方有权对苹果产品进行以下维修服务：（1）更换苹果产品原装电池；（2）更换苹果产品屏幕；（3）维修苹果产品其他故障；（4）提供苹果产品相关配件销售。
3. 被授权方在提供服务过程中，应严格遵守苹果公司的相关规定和标准，确保维修质量和客户满意度。
四、授权期限本授权书自签订之日起生效，有效期为____年，自授权期满之日起自动失效。
五、权利义务1. 授权方应保证被授权方在授权期限内享有维修苹果产品的权利。
2. 被授权方应遵守国家相关法律法规，确保维修服务的合法性、合规性。
3. 被授权方应严格按照苹果公司的维修标准和流程进行维修，确保维修质量。
4. 被授权方应确保维修后的苹果产品能够正常使用，如因维修不当导致产品损坏，由被授权方承担相应责任。
5. 被授权方应提供良好的客户服务，积极解决客户在维修过程中遇到的问题。
六、保密条款1. 授权方和被授权方对本授权书内容及维修过程中的商业秘密负有保密义务。
2. 未经对方同意，任何一方不得向任何第三方泄露本授权书内容及相关商业秘密。
七、违约责任1. 如被授权方违反本授权书约定，授权方有权解除本授权书，并要求被授权方承担相应的违约责任。
2. 如因被授权方原因导致授权方遭受损失，被授权方应承担相应的赔偿责任。
八、争议解决1. 本授权书签订后，如发生争议，双方应友好协商解决。
2. 如协商不成，任何一方均可向授权方所在地人民法院提起诉讼。
九、其他1. 本授权书一式两份，双方各执一份，具有同等法律效力。
苹果4代手机开机电路（见图纸21、22、18、10、8、7、6）一，电路由哪些元件组成AU48主电源芯片B:U52主CPUC:U1硬盘芯片D:Y1 32.768KHZ晶体和C83 C82E:Y2 24MHZ时钟晶体R40 R41 C7 C13F:R17 R24 R56G:J7接口以及开机键组件H:L1 L3 L16 L17 C459 C460 C49 C161 C462 C70 C69 C164 C47 C68 C203 C267 C191 C274 C76二，电路中各元件的作用U48主电源芯片作用：A:将电池3.6V-4.2VDC或者尾插接口加入的5VDC转换产生ALWAYS PP1V8 1.8V的待机电压为U48内部时钟电路以及开机电路提供前期的工作电压B:为主CPU U52 U1 U3 U4 U16 U60 U7 U62 U8 U19 U17等等芯片工作提供1.1V 1.2V 1.8V 2.8V 3.0V 3.3V直流工作电压C:为U52主CPU提供复位信号D:对电池的各种参数进行识别E:为手机计时提供时钟U52主CPU芯片作用：A:在有DC条件下的Y2 C7 C13的辅助作用下产生24MHZ主工作时钟信号B:为U1提供时钟信号以及三总线信号，从而读取U1中的开机程序C:U52在开机程序的作用其内部开机电路开始运行工作，启动外部各个电路开始工作D:给主电源IC U48发出各项指令从而使U48为开机电路等等电路提供额定工作电压E:给主电源IC U48提供DCDOG开机维持信号U1硬盘芯片作用：A:为U52提供开机程序B:为U52运行提供运算存储空间C:后续为开机存储各种资料、数据提供大量的存储空间J7和开机组件作用：为电源IC U48的K10PIN提供开机触发脉冲电感L1、C459等元件作用：完成储能滤波作用各个芯片的工作条件U48电源主芯片工作条件一、直流工作电压、电池正极 3.6-4.2v→U48的J9 H7 L9L10pin这时U48内部待机电路开始工作，并将4.2v电压转换产生ALWAYS PP1V8 1.8v待机电压二、时钟信号：有U48 Y1 C86 C82产生32.768KHZ的时钟信号三、开机触发脉冲启动信号开机组件：J7 R56 为U48的K10pin产生一个1.8v→0v →1.8v的开机触发脉冲当U48获以上工作条件后开始工作启动其内部的并联式开关电源，线性式稳压电源电路工作，并在L C的辅助作用下将3.6v-4.2v的电池电压转换为1.1v 1.2v 1.8v3.0v为U52 U1开机电路供电。
