电子电路常见故障类型及处理方法系统解析.

电子电路设计中的常见问题及解决方法电子电路设计是电子工程中一项重要的任务，而在电子电路设计的过程中，常常会遇到一些问题。

本文将就电子电路设计中的常见问题及解决方法进行详细介绍，并分点列出具体步骤。

一、常见问题：1. 电源供电问题：电子电路设计中经常会遇到电源供电不稳定的问题，如电压波动、电流不足等。

这会直接影响到电路的正常工作。

2. 温度变化问题：一些电子元件在工作过程中会因为温度的变化而产生电性能的变化，导致电路失效或性能下降。

3. 信号耦合问题：电子电路设计中的信号耦合问题常常会导致信号相互干扰，引起电路工作不正常。

4. 接地问题：电子电路设计中的接地问题对于电路的稳定工作至关重要，不良的接地设计可能会导致信号共模干扰、电流回流等问题。

二、解决方法：1. 电源供电问题解决方法：(1) 选择合适的电源：根据电路的功率需求选择功率合适的电源，确保电压稳定。

(2) 电源滤波：通过使用滤波器或稳压器等元器件对电源进行滤波，去除杂散频率和降低纹波。

(3) 电源隔离：对于一些对电源稳定性要求较高的电路，可以采用电源隔离的方式，避免干扰。

2. 温度变化问题解决方法：(1) 散热设计：合理安排电子元件和散热器的布局，保证散热器可以有效地将热量散出，避免过热。

(2) 温度补偿：对于一些对温度敏感的元件或电路部分，可以通过添加温度传感器，并通过反馈修正电路工作的偏差。

3. 信号耦合问题解决方法：(1) 电路隔离：对于容易产生信号耦合的电路部分，可以采用电路隔离的方式，如使用光耦、变压器等。

(2) 信号屏蔽：通过合理的信号屏蔽设计，将不同信号源之间的干扰降到最低，保证正常的信号传输。

4. 接地问题解决方法：(1) 单点接地：将所有的电路共地点设为单点接地，减少地回路上的干扰。

(2) 网状接地：对于复杂的电子电路设计，可以采用网状接地的方式，使电流在不同路径上回流，减少干扰。

(3) 防止地回流阻断：通过合理布局电泳连接、网络线和电容，防止地回流路径过长，增加回流电阻。

电路板故障的常见原因与修复技巧概述：电路板故障是电子产品常见的问题之一，它会导致设备的性能下降甚至无法正常工作。

本文将介绍电路板故障的常见原因以及修复技巧，帮助读者更好地理解和解决这些问题。

一. 电路板故障的常见原因1.1 过热问题：过热是电路板故障的主要原因之一。

电子元件长时间高温工作会导致元件老化、损坏或失效。

原因可能包括电子设备负载过大、散热设计不合理、灰尘积累等。

解决方法包括增加散热措施、清洁电子设备等。

1.2 电气问题：电气问题也常导致电路板故障。

这可能包括电源供电不稳定、过电压、过电流等。

这些问题会对电子元件产生不利影响，如短路、电压异常等。

解决方法可以是使用稳定的电源、安装过电压保护装置等。

1.3 机械问题：机械问题可能导致电路板连接不良或元件损坏。

机械压力、震动或不当的安装都可能引起电路板故障。

应合理安排电路板的布局、插拔元件时要轻拿轻放、防止机械震动等。

1.4 湿度问题：湿度是电路板故障的隐形杀手。

高湿度环境会造成电路板上的金属导线腐蚀、接触不良，最终导致电路板故障。

合理的湿度控制、防潮处理是预防湿度问题的关键。

二. 电路板故障的修复技巧2.1 换位法：当电路板上某个功能区域无法正常工作时，可以尝试使用换位法。

即将该功能区域的元件移植到一个正常工作的电路板上，观察是否问题得到解决。

若是，说明原电路板存在问题，可以进一步排查和修复。

2.2 观察和测试法：当出现电路板故障时，需要通过观察和测试来找出具体问题。

首先检查电路板上是否有元件损坏或松动，如焊接点是否完好。

然后使用测试仪器进行电气参数测试，如测量电压、电流等，以找出异常或不稳定的部分。

2.3 熔化焊接点修复法：在电路板上，焊接点可能因机械应力或温度变化而出现熔化现象，导致电路中断或短路。

对于熔化焊接点，可以使用焊锡将其重新连接。

需要注意的是，焊接过程应控制温度和时间，以免对其他元件造成损害。

2.4 更换损坏元件：当电路板上的某个电子元件损坏时，可能需要将其更换以修复故障。

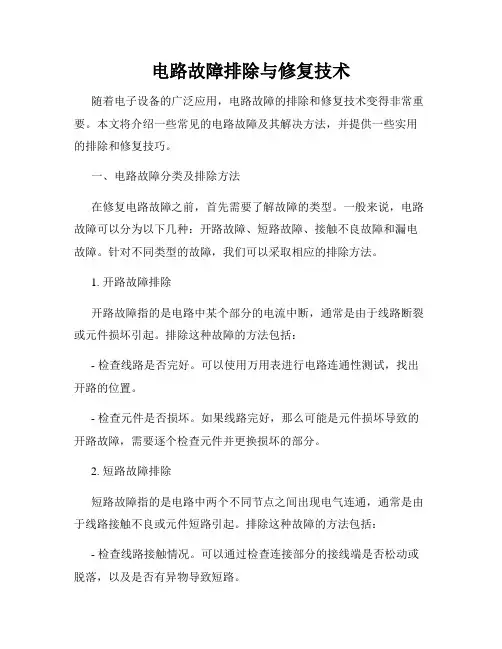

电路故障排除与修复技术随着电子设备的广泛应用，电路故障的排除和修复技术变得非常重要。

本文将介绍一些常见的电路故障及其解决方法，并提供一些实用的排除和修复技巧。

一、电路故障分类及排除方法在修复电路故障之前，首先需要了解故障的类型。

一般来说，电路故障可以分为以下几种：开路故障、短路故障、接触不良故障和漏电故障。

针对不同类型的故障，我们可以采取相应的排除方法。

1. 开路故障排除开路故障指的是电路中某个部分的电流中断，通常是由于线路断裂或元件损坏引起。

排除这种故障的方法包括：- 检查线路是否完好。

可以使用万用表进行电路连通性测试，找出开路的位置。

- 检查元件是否损坏。

如果线路完好，那么可能是元件损坏导致的开路故障，需要逐个检查元件并更换损坏的部分。

2. 短路故障排除短路故障指的是电路中两个不同节点之间出现电气连通，通常是由于线路接触不良或元件短路引起。

排除这种故障的方法包括：- 检查线路接触情况。

可以通过检查连接部分的接线端是否松动或脱落，以及是否有异物导致短路。

- 检查元件是否短路。

可以使用万用表进行元件之间的电阻测量，找出短路的位置，并更换损坏的部分。

3. 接触不良故障排除接触不良故障指的是电路中两个接触部分接触不好，导致电流传输不畅或信号衰减。

排除这种故障的方法包括：- 检查接触部分的清洁情况。

如果接触部分有氧化或污垢，可以使用清洁剂进行清洗，并确保接触良好。

- 检查连接器是否松动。

如果连接器松动，可能导致接触不良，需要固定好连接器。

4. 漏电故障排除漏电故障指的是电路中存在电流泄露的现象，通常是由于绝缘材料破损或元件老化引起。

排除这种故障的方法包括：- 检查绝缘材料是否破损。

如果发现绝缘材料破损，需要进行修复或更换。

- 检查元件老化情况。

如果元件老化，可以考虑更换元件。

二、电路故障修复技巧在排除电路故障之后，修复故障同样重要。

以下是一些实用的电路故障修复技巧。

1. 根据故障现象推测故障原因。

通过观察故障现象，例如设备不工作、发热、冒烟等，可以初步推测故障的原因，有针对性地进行修复。

电路故障分析与维修电路故障是我们在日常生活中常常会遇到的问题之一。

当电路发生故障时，我们会感到困惑和无助。

本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。

一、电路故障的常见原因1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。

2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。

3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。

4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。

二、故障分析的方法1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。

可以根据这些现象来确定电路可能存在的故障点。

2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。

3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。

三、电路的维修技巧1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。

2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。

3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。

4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。

总结：电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。

同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。

只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。

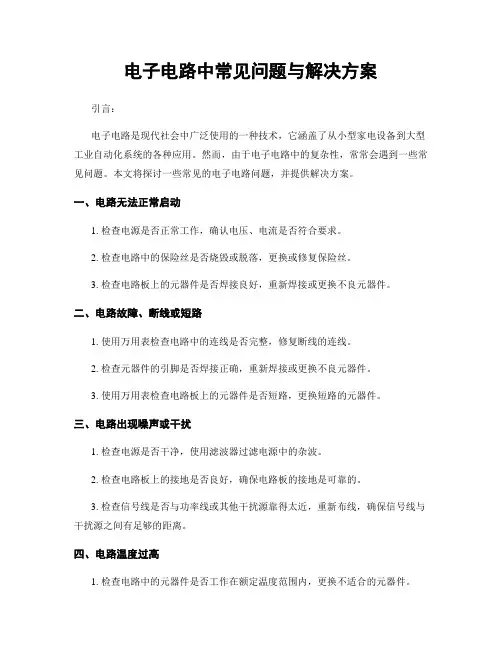

电子电路中常见问题与解决方案引言：电子电路是现代社会中广泛使用的一种技术，它涵盖了从小型家电设备到大型工业自动化系统的各种应用。

然而，由于电子电路中的复杂性，常常会遇到一些常见问题。

本文将探讨一些常见的电子电路问题，并提供解决方案。

一、电路无法正常启动1. 检查电源是否正常工作，确认电压、电流是否符合要求。

2. 检查电路中的保险丝是否烧毁或脱落，更换或修复保险丝。

3. 检查电路板上的元器件是否焊接良好，重新焊接或更换不良元器件。

二、电路故障、断线或短路1. 使用万用表检查电路中的连线是否完整，修复断线的连线。

2. 检查元器件的引脚是否焊接正确，重新焊接或更换不良元器件。

3. 使用万用表检查电路板上的元器件是否短路，更换短路的元器件。

三、电路出现噪声或干扰1. 检查电源是否干净，使用滤波器过滤电源中的杂波。

2. 检查电路板上的接地是否良好，确保电路板的接地是可靠的。

3. 检查信号线是否与功率线或其他干扰源靠得太近，重新布线，确保信号线与干扰源之间有足够的距离。

四、电路温度过高1. 检查电路中的元器件是否工作在额定温度范围内，更换不适合的元器件。

2. 检查散热器是否与热源接触良好，重新安装或更换散热器。

3. 增加风扇或改进散热系统，提高散热效果。

五、电路工作不稳定1. 检查电源波动是否过大，使用稳压电源或稳压电容器来稳定电源。

2. 检查电路中的元器件是否工作在额定电压范围内，更换不适合的元器件。

3. 检查电源线路和信号线路是否相互干扰，重新布线，确保线路之间有足够的隔离距离。

六、电路无法实现预期的功能1. 检查电路设计是否存在错误，重新设计电路。

2. 检查元器件规格是否与设计要求匹配，更换不合适的元器件。

3. 使用示波器或信号发生器等仪器，对电路进行调试，找出问题所在。

结语：以上是一些常见的电子电路问题及其解决方案。

在遇到电路问题时，通过系统地检查和逐步排除故障点，我们可以快速解决问题，使电路恢复正常工作。

电路线路故障的原因和解决方法电路线路故障是电子设备中常见的问题，它可能导致设备无法正常工作或者损坏。

本文将探讨电路线路故障的原因和解决方法，帮助读者更好地理解和解决这类问题。

一、原因1. 电路连接不良：电路连接不牢固或者接触不良是导致电路线路故障的常见原因。

这可能是由于连接器松动、插头氧化、插座松动等引起的。

2. 线路短路：线路短路是电路故障的一种常见现象，它通常是由于不同线路之间的导线或元件之间发生意外接触而导致的。

3. 线路断路：线路断路是指电路中的导线或元件发生中断，导致电流无法正常流动。

线路断路可能是由于导线断裂、焊接点断裂、元件损坏等原因引起的。

4. 元件故障：电路中的元件可能会因为老化、过载、高温等原因发生故障，导致电路无法正常工作。

二、解决方法1. 检查电路连接：当电路出现故障时，首先需要检查电路连接是否良好。

可以检查插头、插座、连接器等部件是否松动或者氧化，及时进行修复或更换。

2. 检测线路短路：线路短路是电路故障的常见原因之一，可以使用多用途测试仪或者万用表进行线路短路的检测。

如果发现线路短路，需要逐一检查导线或元件之间的接触情况，并进行修复或更换。

3. 寻找线路断路：当电路无法正常工作时，需要检查线路是否发生断路。

可以使用万用表或者电路测试仪器进行线路断路的检测，找出断路处并进行修复或更换。

4. 检修元件故障：当电路中的元件发生故障时，需要进行检修或更换。

可以使用仪器检测元件的工作状态，找出故障的元件并进行修复或更换。

5. 预防措施：除了及时处理电路线路故障外，还应采取一些预防措施来减少故障的发生。

例如，定期检查电路连接的牢固性，避免线路短路和断路的发生；合理设计电路，避免元件过载和高温等情况。

总结：电路线路故障可能由电路连接不良、线路短路、线路断路和元件故障等原因引起。

解决电路线路故障的方法包括检查电路连接、检测线路短路、寻找线路断路、检修元件故障以及采取预防措施。

通过正确的方法和措施，我们可以更好地解决电路线路故障，确保电子设备的正常运行。

电路线路故障的原因和解决方法电路线路故障是指电路中出现了异常的情况，导致电路无法正常工作。

这种故障可能会导致电路断开、短路、电压不稳定等问题，给设备带来损坏甚至危险。

本文将探讨电路线路故障的一些常见原因以及解决方法。

一、原因分析1. 电线老化：电线使用时间长了，绝缘层可能会老化，导致绝缘性能下降，容易发生漏电、短路等故障。

解决方法：定期检查电线的绝缘性能，如发现老化现象，及时更换电线。

2. 过载：当电路中的负载超过了电线或设备的额定电流时，容易导致线路过热、熔断器跳闸等故障。

解决方法：合理安排负载，不要超过电线或设备的额定电流。

如果需要连接较多的负载，可以考虑增加电线的截面积或增加供电设备的容量。

3. 短路：短路是指电路中两个不同相位或不同电压等级的导线直接接触，导致电流过大，容易引发火灾。

解决方法：检查电路中的导线是否有短路现象，及时修复或更换受损的导线。

4. 接触不良：电路中的连接点如果接触不良，会导致电流传输不畅，引起电压降低、线路不稳定等问题。

解决方法：定期检查电路的连接点，保证接触良好。

如果发现接触不良，可以使用专业的电路连接器或重新焊接连接点。

5. 电压不稳定：电路中的电压不稳定可能是由于供电设备故障、电源电压波动等原因引起的。

解决方法：检查供电设备是否正常工作，如发现故障应及时修复或更换。

如果电源电压波动较大，可以考虑安装稳压器或使用更稳定的电源。

二、解决方法1. 定期检查：定期检查电路线路，包括电线的绝缘性能、连接点的接触情况等，及时发现并解决问题。

2. 合理安排负载：不要超过电线或设备的额定电流，合理安排负载可以减少线路故障的发生。

3. 使用优质材料：选择优质的电线和连接器等材料，可以提高电路的可靠性和稳定性。

4. 安装保护装置：在电路中安装过载保护器、熔断器等保护装置，可以及时切断电路，保护电线和设备的安全。

5. 增加电源容量：如果负载较大，可以考虑增加电源的容量，保证电路供电稳定。

电子电路的故障分析与检修方法简介：电子电路是现代社会的重要组成部分，然而，电路故障是难免的。

因此，了解电子电路故障分析与检修方法对于我们来说是非常重要的。

本文将介绍一些常见的电路故障分析与检修方法，希望对读者在处理电路故障时有所帮助。

一、故障分析的步骤故障分析是找出电路故障的关键步骤，下面将介绍一些常见的故障分析步骤：1. 确认故障现象：首先需要了解电路故障的具体现象，例如电路不能启动、无法正常工作等。

通过观察和测试，确定故障的具体现象。

2. 规定范围：针对故障现象，缩小故障范围。

可以通过断路及短路测量来确认可能的故障范围。

3. 初步检查：对确定的故障范围进行初步检查，检查电源、连接器、开关、保险丝等是否正常。

同时，也要检查元器件是否短路或烧坏。

4. 测试分析：针对可能的故障点，使用测试设备进行测试分析。

例如，使用万用表测试电阻、电容和电感的数值，使用示波器观察电路信号波形等。

5. 故障确认：通过分析测试结果，确定故障点。

可以通过更换可能故障的元器件进行验证。

6. 故障修复：根据故障点的确定，进行相应的修理和更换工作。

注意要使用正确的工具和方法，避免对其他部件造成损坏。

二、常见的故障分析与检修方法1. 电源故障分析与检修：- 确认电源是否通电，检查电源线路是否正常连接。

- 检查电源开关是否工作正常，观察指示灯灯光是否亮起。

- 使用万用表测量电源输出电压，检查是否符合电路要求。

- 如有必要，更换电源或修理电源线路。

2. 元器件故障分析与检修：- 使用万用表进行电阻、电容和电感测试，检查元器件数值是否符合要求。

- 使用示波器观察信号波形，判断元器件是否正常工作。

- 如发现问题，可以使用热风枪或烙铁进行更换。

3. 连接器及布线故障分析与检修：- 检查连接器是否松动或脱落，重新连接。

- 使用万用表测量连接器之间的接触电阻，检查是否存在高阻态或短路现象。

- 检查布线是否正确，是否存在断路或短路现象。

- 如有必要，重新布线或更换连接器。

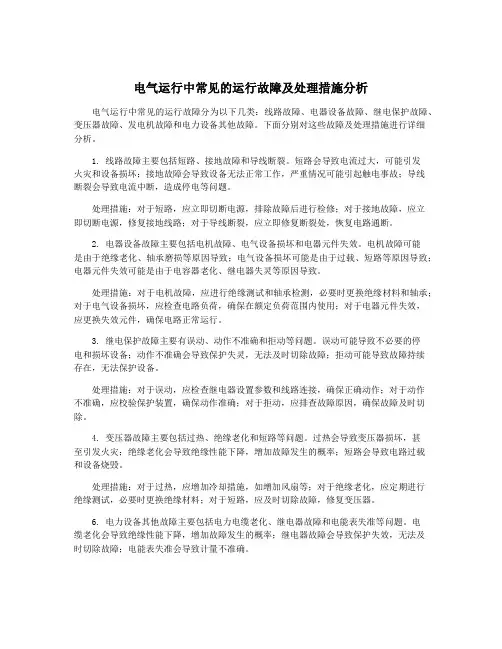

电气运行中常见的运行故障及处理措施分析电气运行中常见的运行故障分为以下几类：线路故障、电器设备故障、继电保护故障、变压器故障、发电机故障和电力设备其他故障。

下面分别对这些故障及处理措施进行详细分析。

1. 线路故障主要包括短路、接地故障和导线断裂。

短路会导致电流过大，可能引发火灾和设备损坏；接地故障会导致设备无法正常工作，严重情况可能引起触电事故；导线断裂会导致电流中断，造成停电等问题。

处理措施：对于短路，应立即切断电源，排除故障后进行检修；对于接地故障，应立即切断电源，修复接地线路；对于导线断裂，应立即修复断裂处，恢复电路通断。

2. 电器设备故障主要包括电机故障、电气设备损坏和电器元件失效。

电机故障可能是由于绝缘老化、轴承磨损等原因导致；电气设备损坏可能是由于过载、短路等原因导致；电器元件失效可能是由于电容器老化、继电器失灵等原因导致。

处理措施：对于电机故障，应进行绝缘测试和轴承检测，必要时更换绝缘材料和轴承；对于电气设备损坏，应检查电路负荷，确保在额定负荷范围内使用；对于电器元件失效，应更换失效元件，确保电路正常运行。

3. 继电保护故障主要有误动、动作不准确和拒动等问题。

误动可能导致不必要的停电和损坏设备；动作不准确会导致保护失灵，无法及时切除故障；拒动可能导致故障持续存在，无法保护设备。

处理措施：对于误动，应检查继电器设置参数和线路连接，确保正确动作；对于动作不准确，应校验保护装置，确保动作准确；对于拒动，应排查故障原因，确保故障及时切除。

4. 变压器故障主要包括过热、绝缘老化和短路等问题。

过热会导致变压器损坏，甚至引发火灾；绝缘老化会导致绝缘性能下降，增加故障发生的概率；短路会导致电路过载和设备烧毁。

处理措施：对于过热，应增加冷却措施，如增加风扇等；对于绝缘老化，应定期进行绝缘测试，必要时更换绝缘材料；对于短路，应及时切除故障，修复变压器。

6. 电力设备其他故障主要包括电力电缆老化、继电器故障和电能表失准等问题。

电子电路中常见的故障排除方法电子电路是现代科技中不可或缺的一部分，它们广泛应用于各行各业。

然而，电子电路也会偶尔出现故障，给我们的工作和生产带来困扰。

本文将介绍一些常见的故障排除方法，帮助读者快速定位和解决电子电路中的问题。

一、电源故障排除在排除电子电路故障时，首先要检查电源的工作情况。

以下是一些常见的电源故障及其处理方法：1. 电源未接通：检查电源是否已插入并开启，确保电源连接正常。

2. 电源线故障：检查电源线是否有损坏或接触不良，可以尝试更换电源线。

3. 电池放电：如果电子设备采用电池供电，需检查电池是否已充满或电量不足，如电量不足需要及时更换电池。

4. 电源过载保护：有些电子设备在电流过大或电压过高时会自动断电，需检查设备的负载是否过大或电压输入是否稳定。

二、连线故障排除电子电路中连线故障是常见的故障类型，由于连接不良或者短路等原因引起。

以下是一些处理连线故障的方法：1. 连接不良：检查所有连接是否牢固，特别注意插头、插座和接线端子的接触是否良好。

2. 短路：当电路中存在短路时，会导致电子设备无法正常工作，需检查电路板上的元件是否短路，如有需要进行重新焊接。

3. 线缆故障：当电路连接使用线缆时，需检查线缆是否有损坏、断路或接触不良的情况，如有需要更换或修复线缆。

三、元件故障排除电子电路中元件故障可能是导致整个电路无法工作的主要原因之一。

以下是一些元件故障的处理方法：1. 电容故障：当电容出现问题时，电路可能会出现噪音或干扰，需检查电路板上的电容是否漏液或损坏，如有需要更换电容。

2. 电阻故障：电阻值不准确或损坏会导致电路性能下降，需使用万用表测量电阻值，如有需要更换电阻。

3. 二极管故障：二极管是电子电路中常见的元件，当二极管损坏时，会产生不正常的电压或电流，需使用万用表检测二极管是否正常工作，如有需要更换二极管。

四、温度故障排除温度问题可能导致电子电路不稳定或短暂失效。

以下是一些处理温度故障的方法：1. 过热：当电子电路运行时间较长或环境温度较高时，容易导致电路出现过热现象，需检查设备的散热器是否正常工作，如有需要增加散热风扇或散热片。
