自由曲面光学镜片的设计

自由曲面玻璃镜片生产工艺
自由曲面玻璃镜片的生产工艺主要包括以下步骤：
1. 设计镜片的光学参数和表面形状。

这一步骤中，设计师会利用复杂的数学计算来确定最佳的镜片形状和光学参数，以满足佩戴者的需求。

2. 使用改进的单点CNC机床进行粗加工。

在这一步骤中，人造金刚石刀具被用来对镜片表面进行粗加工，形成基本的形状。

3. 使用自然金刚石单点刀具进行精磨。

在粗加工完成后，自然金刚石单点刀具被用来对镜片表面进行精磨，以进一步调整镜片的形状和光学性能。

4. 使用数控的柔性抛光机床进行抛光。

在精磨完成后，数控的柔性抛光机床被用来对镜片表面进行抛光，以提高镜片的光学性能和表面质量。

5. 进行光学检测和质量控制。

在完成抛光后，镜片会经过光学检测和质量控制，以确保其满足设计要求和质量标准。

通过以上步骤，可以生产出具有精确制造工艺和优良光学性能的自由曲面玻璃镜片，为佩戴者提供最佳的视觉体验。

自由曲面在空间光学中的应用在当今的生活中，自由曲面（Free—form）扮演着越来越重要的角色.如汽车车身、飞机机翼和轮船船体的曲线和曲面都是自由曲面。

到底什么是自由曲面？简单来讲，在工业上我们认为就是不能用初等解析函数完全清楚的表达全部形状，需要构造新的函数来进行研究；在光学系统中,光学自由曲面没有严格确切的定义，通常是指无法用球面或者非球面系数来表示的光学曲面，主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。

在我们的日常生活中，打印机、复印机以及彩色CRT中都会用到光学自由曲面.鉴于光学自由曲面在我们的生活中扮演着越来越重要的角色，所以,以下就自由曲面在空间光学方面的情况进行了调研。

一、自由曲面简介光学自由曲面没有严格确切的定义,通常指无法用球面或者非球面系数来表示的光学曲面,主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。

光学自由曲面已经渗透到我们生活中的各个角落，如能改善人类视觉质量的渐进多焦点眼镜，就是自由曲面技术在眼用光学镜片中的成功应用。

自由曲面光学镜片主要有两种：一是自然形成的曲面;二是人工形成的曲面.人工形成的自由曲面又分为一次成型和加工成型两种形式。

二、自由曲面运用的原因空间遥感光学系统是在离地200km（低轨卫星）以上的轨道对地面目标或空间目标进行光学信息获取，具有遥感成像距离远的特点.如何在几百公里遥感距离下获得较高分辨率的同时保证较宽的成像幅宽是推动空间遥感光学不断发展的源动力。

光学系统的入瞳直径是决定空间相机地面像元分辨率的主要因素之一，在一定F／＃的前提下,入瞳直径越大，空间相机地面像元分辨率越高。

但入瞳直径的增加,意味着所有与孔径相关的像差增加。

受空间环境中力学、热学、压力等因素的制约，当入瞳直径增大到一定程度（通常200mm以上）,光学系统一般采用反射式或折反射式方案。

为了简化光学系统形式，仅采用球面镜是无法平衡由于入瞳直径增加而剧增的像差，然而通过运用自由曲面的应用，可以解决像差增大的问题。

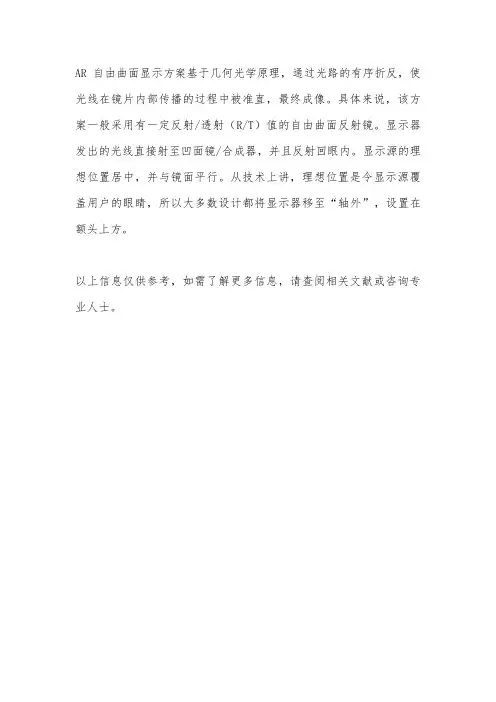

AR自由曲面显示方案基于几何光学原理，通过光路的有序折反，使光线在镜片内部传播的过程中被准直，最终成像。

具体来说，该方案一般采用有一定反射/透射（R/T）值的自由曲面反射镜。

显示器发出的光线直接射至凹面镜/合成器，并且反射回眼内。

显示源的理想位置居中，并与镜面平行。

从技术上讲，理想位置是令显示源覆盖用户的眼睛，所以大多数设计都将显示器移至“轴外”，设置在额头上方。

以上信息仅供参考，如需了解更多信息，请查阅相关文献或咨询专业人士。

自由曲面反射镜面型
自由曲面反射镜是一种特殊设计的镜子，其表面不是平坦的，
而是根据特定的曲线或曲面进行设计的。

这种镜子可以用来聚焦光
线或产生特定形状的反射。

镜面型的设计可以根据特定的应用需求
进行优化。

从光学角度来看，自由曲面反射镜的镜面型可以是抛物面、双
曲面、椭圆面等不同类型的曲面。

每种曲面都有其特定的焦距和光
学特性，可以根据需要来选择合适的镜面型。

在光学系统中，自由曲面反射镜可以用于聚焦光束、改变光路、矫正像差等多种应用。

通过合理设计镜面型，可以实现对光线的精
确控制和调节，满足不同光学系统的需求。

此外，自由曲面反射镜的镜面型设计还涉及到材料选择、加工
工艺等方面。

不同的材料和加工工艺会影响镜面的精度、耐用性等
性能指标，因此在设计镜面型时需要综合考虑这些因素。

总的来说，自由曲面反射镜面型的设计需要根据具体的应用需
求和光学系统的特性来进行优化，以实现对光线的精确控制和利用。

通过合理的镜面型设计，可以实现更高效的光学性能和更广泛的应用领域。

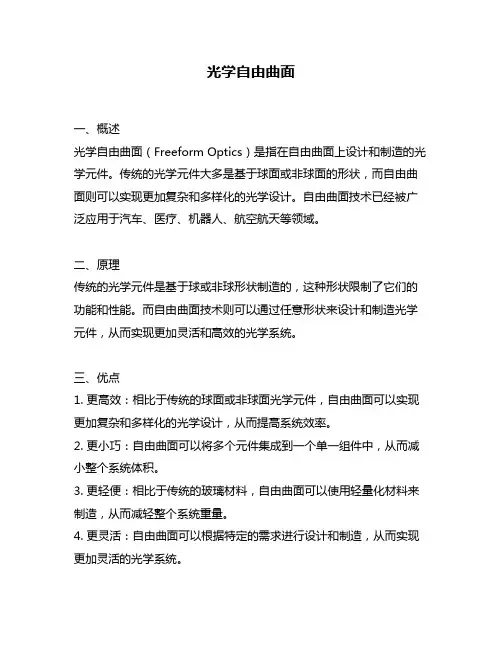

光学自由曲面一、概述光学自由曲面（Freeform Optics）是指在自由曲面上设计和制造的光学元件。

传统的光学元件大多是基于球面或非球面的形状，而自由曲面则可以实现更加复杂和多样化的光学设计。

自由曲面技术已经被广泛应用于汽车、医疗、机器人、航空航天等领域。

二、原理传统的光学元件是基于球或非球形状制造的，这种形状限制了它们的功能和性能。

而自由曲面技术则可以通过任意形状来设计和制造光学元件，从而实现更加灵活和高效的光学系统。

三、优点1. 更高效：相比于传统的球面或非球面光学元件，自由曲面可以实现更加复杂和多样化的光学设计，从而提高系统效率。

2. 更小巧：自由曲面可以将多个元件集成到一个单一组件中，从而减小整个系统体积。

3. 更轻便：相比于传统的玻璃材料，自由曲面可以使用轻量化材料来制造，从而减轻整个系统重量。

4. 更灵活：自由曲面可以根据特定的需求进行设计和制造，从而实现更加灵活的光学系统。

四、应用领域1. 汽车：自由曲面技术可以用于汽车头灯、后视镜等部件，从而提高安全性和驾驶体验。

2. 医疗：自由曲面技术可以用于医疗成像设备中的透镜、反射器等部件，从而提高成像质量和诊断准确性。

3. 机器人：自由曲面技术可以用于机器人视觉系统中的透镜、反射器等部件，从而提高机器人感知能力。

4. 航空航天：自由曲面技术可以用于卫星光学系统、太阳能电池板等部件，从而提高航空航天系统的性能。

五、制造工艺1. 设计：自由曲面元件的设计需要通过计算机辅助设计软件进行模拟和优化。

2. 加工：自由曲面元件的加工需要采用先进的数控加工设备，如腐蚀加工机床、超精密加工机床等。

3. 检测：自由曲面元件的检测需要采用高精度光学检测设备，如干涉仪、激光干涉仪等。

六、未来发展趋势随着科技的不断进步和人们对高质量光学系统需求的不断增加，自由曲面技术将会得到更加广泛的应用。

同时，随着制造工艺的不断优化和成本的不断降低，自由曲面元件将会逐渐取代传统的光学元件成为主流。

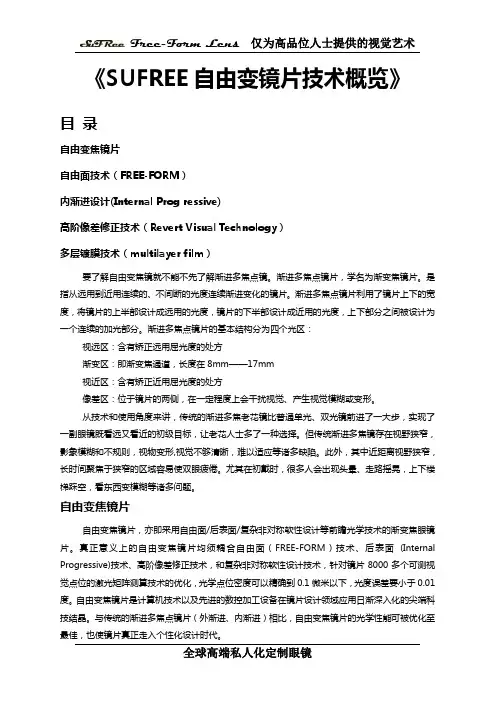

《SUFREE自由变镜片技术概览》目录自由变焦镜片自由面技术（FREE-FORM）内渐进设计(Internal Prog ressive)高阶像差修正技术（Revert Visual T echnology）多层镀膜技术（multilayer film）要了解自由变焦镜就不能不先了解渐进多焦点镜。

渐进多焦点镜片，学名为渐变焦镜片。

是指从远用到近用连续的、不间断的光度连续渐进变化的镜片。

渐进多焦点镜片利用了镜片上下的宽度，将镜片的上半部设计成远用的光度，镜片的下半部设计成近用的光度，上下部分之间被设计为一个连续的加光部分。

渐进多焦点镜片的基本结构分为四个光区：视远区：含有矫正远用屈光度的处方渐变区：即渐变焦通道，长度在8mm——17mm视近区：含有矫正近用屈光度的处方像差区：位于镜片的两侧，在一定程度上会干扰视觉、产生视觉模糊或变形。

从技术和使用角度来讲，传统的渐进多焦老花镜比普通单光、双光镜前进了一大步，实现了一副眼镜既看远又看近的初级目标，让老花人士多了一种选择。

但传统渐进多焦镜存在视野狭窄，影象模糊和不规则，视物变形,视觉不够清晰，难以适应等诸多缺陷。

此外，其中近距离视野狭窄，长时间聚焦于狭窄的区域容易使双眼疲倦。

尤其在初戴时，很多人会出现头晕、走路摇晃，上下楼梯踩空，看东西变模糊等诸多问题。

自由变焦镜片自由变焦镜片，亦即采用自由面/后表面/复杂非对称软性设计等前瞻光学技术的渐变焦眼镜片。

真正意义上的自由变焦镜片均须耦合自由面（FREE-FORM）技术、后表面(Internal Progressive)技术、高阶像差修正技术，和复杂非对称软性设计技术，针对镜片8000多个可测视觉点位的激光矩阵测算技术的优化，光学点位密度可以精确到0.1微米以下，光度误差要小于0.01度。

自由变焦镜片是计算机技术以及先进的数控加工设备在镜片设计领域应用日渐深入化的尖端科技结晶。

与传统的渐进多焦点镜片（外渐进、内渐进）相比，自由变焦镜片的光学性能可被优化至最佳，也使镜片真正走入个性化设计时代。

自由曲面光学方案视场角自由曲面光学方案是一种光学设计方法，用于设计和优化非球面（自由曲面）透镜或镜片，以实现特定的光学性能。

视场角是指光学系统能够覆盖的视场范围，通常用角度来表示。

下面我将从光学设计、视场角的重要性和影响、以及实际应用等方面来回答你的问题。

首先，自由曲面光学方案是一种先进的光学设计方法，通过使用非球面透镜或镜片，可以更好地纠正光学系统的像差，提高成像质量。

相比传统的球面透镜，自由曲面光学具有更大的设计自由度和更好的光学性能，能够实现更复杂的光学功能，如广角成像、高分辨率成像等。

视场角在光学系统设计中具有重要意义。

视场角决定了光学系统能够覆盖的场景范围，对于摄像机、望远镜等光学设备来说尤为重要。

较大的视场角意味着光学系统能够覆盖更广阔的场景，具有更好的观测能力和适用范围。

因此，在光学系统设计中，需要充分考虑视场角的大小和覆盖范围，以满足实际应用需求。

视场角的大小和覆盖范围会直接影响光学系统的成像能力和适用场景。

较大的视场角通常需要更复杂的光学设计和更优化的非球面曲面，以保证整个视场范围内的成像质量均匀和清晰。

因此，在自由曲面光学方案中，视场角的考虑是至关重要的，需要在光学系统设计过程中进行充分的优化和调整。

在实际应用中，自由曲面光学方案和视场角的结合可以应用于各种光学设备中，如航空航天领域的摄像机、卫星遥感系统、医学成像设备等。

通过合理设计自由曲面光学方案，可以实现更广阔的视场范围和更优异的成像性能，满足不同领域对于光学系统的高要求。

综上所述，自由曲面光学方案和视场角在光学设计中具有重要意义，需要充分考虑和优化。

通过合理设计和优化，可以实现更优异的光学性能和更广阔的适用范围，为各种光学设备的应用提供更好的技术支持。

自由曲面在空间光学中的应用在当今的生活中，自由曲面（Free-form）扮演着越来越重要的角色。

如汽车车身、飞机机翼和轮船船体的曲线和曲面都是自由曲面。

到底什么是自由曲面？简单来讲，在工业上我们认为就是不能用初等解析函数完全清楚的表达全部形状，需要构造新的函数来进行研究；在光学系统中，光学自由曲面没有严格确切的定义，通常是指无法用球面或者非球面系数来表示的光学曲面，主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。

在我们的日常生活中，打印机、复印机以及彩色CRT中都会用到光学自由曲面。

鉴于光学自由曲面在我们的生活中扮演着越来越重要的角色，所以，以下就自由曲面在空间光学方面的情况进行了调研。

一、自由曲面简介光学自由曲面没有严格确切的定义，通常指无法用球面或者非球面系数来表示的光学曲面，主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。

光学自由曲面已经渗透到我们生活中的各个角落，如能改善人类视觉质量的渐进多焦点眼镜，就是自由曲面技术在眼用光学镜片中的成功应用。

自由曲面光学镜片主要有两种：一是自然形成的曲面；二是人工形成的曲面。

人工形成的自由曲面又分为一次成型和加工成型两种形式。

二、自由曲面运用的原因空间遥感光学系统是在离地200km（低轨卫星）以上的轨道对地面目标或空间目标进行光学信息获取，具有遥感成像距离远的特点。

如何在几百公里遥感距离下获得较高分辨率的同时保证较宽的成像幅宽是推动空间遥感光学不断发展的源动力。

光学系统的入瞳直径是决定空间相机地面像元分辨率的主要因素之一，在一定F／＃的前提下，入瞳直径越大，空间相机地面像元分辨率越高。

但入瞳直径的增加，意味着所有与孔径相关的像差增加。

受空间环境中力学、热学、压力等因素的制约，当入瞳直径增大到一定程度（通常200mm以上），光学系统一般采用反射式或折反射式方案。

为了简化光学系统形式，仅采用球面镜是无法平衡由于入瞳直径增加而剧增的像差，然而通过运用自由曲面的应用，可以解决像差增大的问题。

LED准直照明的自由曲面透镜设计Jin-Jia Chen, Te-Yuan Wang, Kuang-Lung Huang, Te-Shu Liu, Ming-Da Tsai, and Chin-Tang Lin1、电气工程学院国立彰化师范大学系，士达路，彰化50074，台湾2、光电与能源工程，明道大学，369文华路，Peetow，彰化52345，台湾* jjchen@.tw摘要：我们提出一个简单的镜头自由曲面设计方法应用到LED照明的准直。

该方法是从基本的几何光学分析及施工方法得出。

通过使用这种方法，一个高度准直透镜与为 1.0mm ×1.0毫米LED芯片的尺寸和86.5％下的±5度的视角的光学模拟的效率构成。

为了验证该透镜的实用性能，准直透镜的原型也制成，并且90.3％具有4.75度的射束角的光学效率被测量。

©2012美国光学学会OCIS代码：（220.2740）几何光学设计; （220.4298）非成像光学系统; （220.2945）照明设计; （230.3670）发光二极管。
